第1章概论1、1895年11月8日，伦琴发现X射线。
2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。
3、现代医学影像设备可分为：①X线设备，包括X线机和CT。
②MRI设备。
③US设备。
④核医学设备。
⑤热成像设备。
⑥医用光学设备即医用内镜。
第2章 X线发生装置1、X线发生装置由X线管、高压发生器和控制台三部分组成。
2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。
3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。
4、阳极头：由靶面和阳极体组成。
靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。
5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影像清晰度。
6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。
7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。
优点：结构简单，价格低。
8、阴极：作用是发射电子并使电子束聚焦。
主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。
9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。
10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。
11、N有效焦点：是实际焦点在X线投照方向上的投影。
实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。
12、一般固定X线管的靶角为15°-20°。
13、有效焦点尺寸越小，影像清晰度就越高。
14、软X线管的特点：①X线输出窗的固有滤过率小。
②在低管电压时能产生较大的管电流。
③焦点小。
15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。
16、软X线管的最高管电压不超过60kv。
17、X线管常见的电参数有灯丝加热电压、灯丝加热电流、最高管电压、最大管电流、最长曝光时间、容量、标称功率、热容量。
18、N容量：他是X线管在安全使用条件下，单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。
放射医学技术医学影像设备知识医用X线发生装置一、主机的构成医用X线发生装置用于发生X线，常称作主机。
由控制器、高压发生器、X线管等组成。
以主电路的负荷功率定义主机的容量。
工频式X线发生装置的基本构成如图5-2所示。

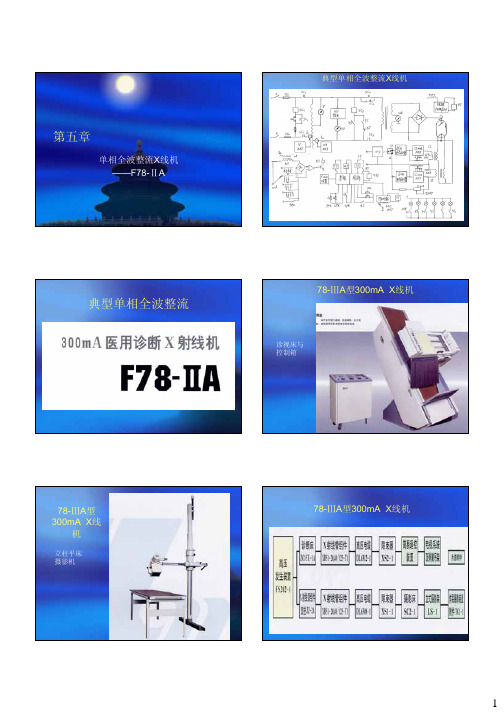

（一）主电路医用X线发生装置从电路功能上可分为主电路和控制电路。
主电路是指从电源、仟伏调整、高压控制、高压变压器、高压整流，直至X线管。
该系统主要由功率器件构成。
以主电路使用电源相数的不同分单相装置、三相装置；以其工作方式的不同分直接升压式、逆变升压方式和电容充放电式；以其高压整流方式的不同分为单相全波整流、单相半波整流、单相自整流，三相6波整流、三相12波整流等，整流方式决定了X线发生装置输出高压波形的稳定性。
1．工频式以电源提供的50Hz直接经变压器升压达到需要的电压，再经整流后供X线管使用。
2．逆变式逆变式高压发生装置首先把工频电源整流滤波变成平稳直流，再由逆变器利用振荡方法把平稳直流变成几十千赫直至上百千赫的交流电，再由变压器升压、整流、倍压至X线发生所需的直流高压。
变压器的感应电动势E与工作频率f、线圈匝数n、鉄芯截面积A之间的关系是：E = K·f ·n·A逆变方式的高压发生装置工作在几十千赫至上百千赫的高频状态，是50Hz的上千倍，电感可以减小上千倍，或铁芯截面积相应减小。
这样变压器的体积和重量可以大幅度减小，所以逆变方式其高压发生器体积小、重量轻。
逆变式容易获得平稳直流高压，提高了X线的质；短时间曝光不受电源同步的影响，使控制更为准确。
3．电容充放电式将电能储存在高压电容器中，发生X线时供X线管使用。
这种高压发生装置对电源要求较低，X线发生时不会引起电源波动，没有软射线。
多见于床边、车载摄影机等。
（二）控制电路控制电路是指对X线发生的各种技术参数的控制、实时检测控制、X线发生的控制，X线管阳极启动、保护，及容量、热容量保护，与周围应用装置的工作关系协调控制等。
