40CrNiMoA性能参数

40crnimoa线膨胀系数40CrNiMoA是一种常用的合金结构钢，具有较高的强度和韧性，广泛应用于机械制造、航空航天、汽车制造等领域。

在实际应用中，了解40CrNiMoA的线膨胀系数对于设计和工程计算非常重要。

线膨胀系数是指物体在温度变化时，单位温度变化引起的长度变化的比例。

对于40CrNiMoA这种合金钢材料，其线膨胀系数是一个重要的物理参数，可以用来计算在温度变化下材料的尺寸变化。

40CrNiMoA的线膨胀系数随温度的变化而变化。

一般来说，随着温度的升高，40CrNiMoA的线膨胀系数也会增大。

这是因为温度升高会导致材料内部原子的热运动加剧，原子之间的相互作用力减弱，从而使材料的尺寸发生变化。

具体来说，40CrNiMoA的线膨胀系数可以通过实验测量得到。

实验中，可以将40CrNiMoA样品置于恒定温度下，测量其长度变化，然后计算出线膨胀系数。

根据实验数据，可以得到40CrNiMoA在不同温度下的线膨胀系数曲线。

了解40CrNiMoA的线膨胀系数对于工程设计和计算非常重要。

在设计机械零件或结构时，需要考虑材料在不同温度下的尺寸变化，以确保零件的正常工作和使用。

如果不考虑线膨胀系数，可能会导致零件在温度变化时出现过大的变形或应力集中，从而影响零件的性能和寿命。

此外，了解40CrNiMoA的线膨胀系数还可以用于热应力分析和热补偿设计。

在高温环境下，40CrNiMoA材料的线膨胀系数较大，容易引起热应力集中和热裂纹的产生。

通过合理设计热补偿装置或采用热补偿材料，可以有效减小热应力，提高结构的稳定性和可靠性。

总之，40CrNiMoA的线膨胀系数是一个重要的物理参数，对于工程设计和计算具有重要意义。

了解40CrNiMoA在不同温度下的线膨胀系数，可以帮助工程师合理设计和计算，确保材料和结构在温度变化下的正常工作和使用。

同时，合理利用线膨胀系数还可以减小热应力，提高结构的稳定性和可靠性。

40CrNiMo是一种优质的合金结构钢，广泛用于制造重载零件和机械传动件。

在实际使用过程中，40CrNiMo钢材所承受的弯曲应力是非常重要的参数，本文将对40CrNiMo的许用弯曲应力进行详细分析。

1. 40CrNiMo钢材的基本性能40CrNiMo钢是一种优质的合金结构钢，具有优良的强度和韧性，耐磨性和抗冲击性能较好。

它通常用于制造需要高强度和耐磨性的零件，例如齿轮、轴承、传动轴等。

2. 40CrNiMo钢材的化学成分40CrNiMo钢主要由以下成分组成：碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)、铬(Cr)、镍(Ni)以及钼(Mo)。

其中，镍和钼的含量对于提高钢的强度和韧性起着关键作用。

3. 40CrNiMo钢材的热处理工艺为了进一步提高40CrNiMo钢的性能，通常需要进行热处理。

常见的热处理工艺包括淬火、回火等，以调节钢的组织结构，改善硬度和强度。

4. 弯曲应力的定义弯曲应力是指材料在受弯曲载荷作用下所产生的应力。

在机械设计中，了解材料的弯曲应力能够帮助设计者正确选择材料和设计结构。

5. 许用弯曲应力的意义许用弯曲应力是指材料在受弯曲载荷作用下所能承受的最大应力值。

合理选择许用弯曲应力能够确保零件在使用过程中不会发生断裂或塑性变形。

6. 计算40CrNiMo钢的许用弯曲应力计算40CrNiMo钢的许用弯曲应力需要考虑多种因素，包括材料的强度、韧性，断裂韧性以及疲劳强度等。

7. 影响40CrNiMo钢弯曲应力的因素除了材料本身的性能外，40CrNiMo钢的弯曲应力还受到载荷大小、载荷形式、工作温度等因素的影响。

8. 40CrNiMo钢的弯曲应力试验通过对40CrNiMo钢进行弯曲应力试验，可以得到材料在不同条件下的弯曲应力数据，帮助企业和设计者更加准确地选择材料和设计结构。

9. 40CrNiMo钢的许用弯曲应力根据所得数据和试验结果，确定40CrNiMo钢的许用弯曲应力范围，为实际工程设计提供参考依据。

材料名称：合金结构钢
牌号：40CrNiMo
40CrNiMo特性及适用范围：
有高的强度、韧度和良好的淬透性和抗过热的稳定性，但白点敏感性高，有回火脆性
焊接性较差，焊前需经高温预热，焊后需消除应力，经调质后使用
一般制作强度高、塑性好的重要零部件，氮化处理后制作特殊性能要求的重要零件，
如轴类、齿轮、紧固件等
40CrNiMo化学成分
40CrNiMo化学成分
碳 C 硅 Si 锰 Mn 硫 S 磷 P 铬 Cr 镍 Ni 铜 Cu 钼 Mo
0.37～0.44 0.17～0.37 0.50～0.80
≤
0.025
≤
0.025
0.60～0.90 1.25～1.65 ≤0.25 0.15～0.25
40CrNiMo力学性能：
抗拉强度σb (MPa)：933～1011
条件屈服强度σ0.2 (MPa)：832～899
伸长率δ5 (％)：19～20
断面收缩率ψ (％)：53～64
冲击功 Akv (J)：117
冲击韧性值αku (J/cm2)：144～172
硬度：274～303HB
试样尺寸：光滑试样
40CrNiMo热处理规范及金相组织：
热处理规范：900℃正火,850℃油淬,620℃回火,油冷金相组织：回火索氏体。

一种高强度40CrNiMoA材料锻件热处理工艺的研究发表时间：2020-08-27T06:16:44.091Z 来源：《中国科技人才》2020年第11期作者：刘秀良1 张元东2 胡博文3 林好妹4 [导读] 结果表明，在产品批量生产中，通过控制淬火的冷却速度和回火的温度可以有效提高锻件的力学性能，同时保证同炉产品硬度和性能的均匀性。

江西景航航空锻铸有限公司景德镇 333000摘要：采用不同的淬火工艺和回火工艺，对工厂生产的高强度40CrNiMoA材料锻件进行系列热处理试验，研究了4种热处理工艺对锻件显微组织和性能的影响。

结果表明，在产品批量生产中，通过控制淬火的冷却速度和回火的温度可以有效提高锻件的力学性能，同时保证同炉产品硬度和性能的均匀性。

关键词：淬火；回火；高强度；显微组织；性能；介质；冷却速度；温度；硬度；均匀性 Research on the High strength?40CrNiMoA materials forging of batch production by heat treatment LIU Xiu-liang1，ZHANG Yuan-dong1，HU Bo-wen1，LIN Hao-mei1（Jiangxi Jinghang Aviation Forging & Casting，JingDezhen 333000，China） Abstract：Using different quenching process and the system of tempering process，the factory production of high strength 40CrNiMoA materials forging series heat treatment experiment was carried out，studied on the effect of 4 kinds of heat treatment processes on Microstructure and mechanical properties of forgings. The results show that the product in mass production，by controlling the quenching cooling rate and tempering? temperature can improve the mechanical properties of the forgings，besides，ensure the uniformity of the hardness and performance with the furnace. Key words：quenching、tempering、high strength、microstructure、function、medium、cooling speed、temperature、hardness、uniformity正文：1、材料使用简介随着制造业的高速发展，一些零件对性能要求越来越高，不仅要求较高的强度，还需要有良好的韧性、抗疲劳性和抗断裂特征等。

牌号4340；美国SAE标准4340，AISI同：UNS G43400特性：1，高强度合金结构钢.2，良好的加工性，加工变形微小，抗疲劳性能比较好。

一化学成分%：碳 C ：0.38～0.43硅 Si：0.15～0.35锰 Mn：0.60～0.80硫 S ：≤0.040磷 P ：≤0.035铬 Cr：0.70～0.90钼 Mo：0.20～0.30镍 Ni：1.65～2.00二参考对应钢号：我国GB钢号：40CrNiMoA，德国DIN钢号36CrNiMo4，德国DIN材料编号1.6511，法国NF标准40NCD3，日本JIS标准SNCM439，英国BS标准816M40，美国AISI/ASTM4340，美国UNS标准G43400三力学性能：抗拉强度σb (MPa)：≥980(100)屈服强度σs (MPa)：≥835(85)伸长率δ5 (％)：≥12断面收缩率ψ (％)：≥55冲击功 Akv (J)：≥78冲击韧性值αkv (J/cm2)：≥98(10)试样尺寸：试样毛坯尺寸为25mm四热处理：（淬火850度；冷却剂：油；回火温度600度；冷却剂：水、油）；钢材退火或高温回火供应状态布氏硬度GBW小于等于269；五交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。

六用途：用做要求韧性好、请阿杜高，以及大尺寸的重要调质件，如重型机械高负荷的轴类，直径大于250mm的器轮机轴，直升机的旋翼轴，涡轮喷气发动机的涡轮轴、叶片、高负荷的传动件，曲轴紧固件。

齿轮等；也可以用于操作温度超过400℃的转子轴和叶片等；还可以进行渗氮处理后，用来制造特殊性能要求的重要零件，在低温回火后或者等温淬火后可作超高强度钢使用。

40CrNiMoA一40CrNiMoA合金结构钢简称合结钢，40CrNiMoA是合结钢的其中一种，也称合金钢，它是在优质碳素结构钢的基础上，适当地加入一种或数种合金元素（总含量不超过5%）而制成的钢种。

40CrNiMoA性能参数40CrNiMoA是合金结构钢（简称合结钢）的其中一种，属于合金调质钢，它是在优质碳素结构钢的基础上，适当地加入一种或数种合金元素（总含量不超过5%）而制成的钢种。

其中的Mo能细化晶粒，提高回火抗力，消除第Ⅱ类回火抗性。

注：A表示高级优质钢，其中的P,S等有害元素的含量比一般普通的要低（1）用途其主要用于为a 制造汽轮机的齿轮，齿圈，整锻转子。

b 内燃机连杆，气门。

c 要求高强度、高韧性、截面尺寸较大的锻件：如风力发电机锻件,卧式锻造机的传动偏心轴、，锻压机曲轴等。

d 汽车，飞机上的特殊耐磨零件等。

(2)主要特性具有高的强度、高的韧性和良好的淬透性，当淬硬到半马氏体硬度时(HRC45)，水淬临界淬透直径为¢≥100mm，油淬临界淬透直径为¢≥75mm；当淬硬到90％马氏体时，水淬临界直径为≯80～90mm，油淬临界直径为¢55～66mm。

此钢又具有抗过热的稳定性，但自点敏性高，有回火脆性，钢的焊接性很差，焊前需经高温预热，焊后要进行消除应力处理（3）标准执行标准GB/T3077-99 《合金结构钢》 Alloy Structure Steels （4）化学处分化学处分规定如下：C:0.37-0.44 Si:0.17-0.37 Mn:0.50-0.80 Cr:0.60-0.90Mn:0.15-0.25 Ni:1.25-1.65（5）热处理（注：热处理工艺因用途不同而变化，以下仅供参考）淬火：850℃ 冷却剂：油回火：600℃ 冷却剂：水，油（6）力学性能抗拉强度：≥980MPa 屈服点：≥835MPa 伸长率：≥12%断面收缩率：≥55% 冲击吸收功：≥78J 冲击韧性值：≥98J/cm2 （7）硬度钢材退火或高温回火供应状态布氏硬度GBW小于等于269。

40Cr氮化处理40Cr属于可氮化钢，其所含元素有利于氮化。

40Cr经氮化处理后可获得较高的表面硬度，40Cr调质后氮化处理硬度最高能达到HRA72~78，即HRC43~55。

氮化工件工艺路线：锻造－退火－粗加工－调质－精加工－除应力－粗磨－氮化－精磨或研磨。

由于氮化层薄，并且较脆，因此要求有较高强度的心部组织，所以要先进行调质热处理，获得回火索氏体，提高心部机械性能和氮化层质量。

软氮化是活性氮化,现在比较常用的是气体氮化.40Cr标准:GB/T3077-199940Cr 材料性能40Cr是一种最常用的合金调质钢。

用于较重要的调质零件，如在交变载荷下工作的零件，中等转速和中等截面的零件；经调质并高频表面淬火后可用于耐磨性和载荷包较高而无很大冲击的零件，如齿轮、轴、主轴、曲轴、心轴、连杆螺钉等。

标准：GB/T 3077-1999化学成份：碳 C ：0.37～0.44硅Si：0.17～0.37锰Mn：0.50～0.80硫S ：允许残余含量≤0.030磷P ：允许残余含量≤0.030铬Cr：0.80～1.10镍Ni：允许残余含量≤0.030铜Cu：允许残余含量≤0.030力学性能：抗拉强度σb (MPa)：≥980(100)屈服强度σs (MPa)：≥785(80)伸长率δ5 (％)：≥9断面收缩率ψ (％)：≥45冲击功Akv (J)：≥47冲击韧性值αkv (J/cm2)：≥59(6)硬度：≤207HB试样尺寸：试样毛坯尺寸为25mm参考对应钢号：我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。

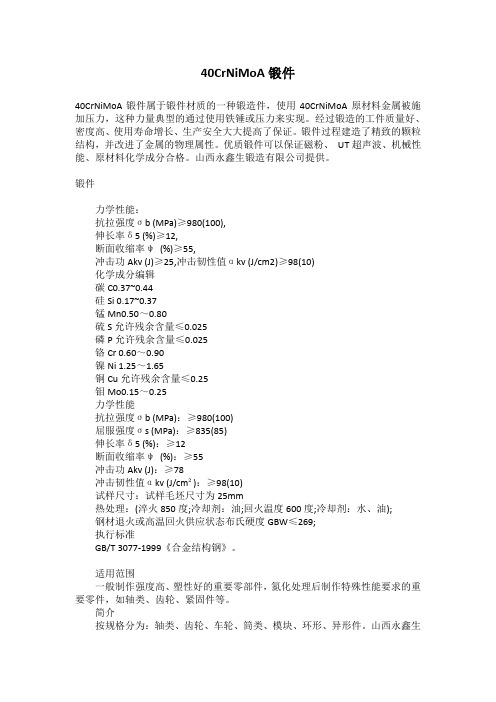

40CrNiMoA40CrNiMoA40CrNiMoA1合金结构钢简称合结钢，40CrNiMoA是合结钢的其中一种，也称合金钢，它是在优质碳素结构钢的基础上，适当地加入一种或数种合金元素（总含量不超过5%）而制成的钢种。

3执行标准GB/T3077—1999。

7统一数字代号A50403；8牌号40CrNiMoA；化学成分%：8碳 C ：0.37～0.449硅 Si：0.17～0.375锰 Mn：0.50～0.805硫 S ：允许残余含量≤0.0258磷 P ：允许残余含量≤0.0259铬 Cr：0.60～0.90铬gè一种金属元素，符号Cr，质硬而脆，抗腐蚀性强。

用于电镀和制造特种钢。

6镍 Ni：1.25～1.65镍niè近似银白色、硬而有延展性并具有铁磁性的金属元素,它能够高度磨光和抗腐蚀。

主要用于合金(如镍钢和镍银)及用作催化剂(如拉内镍,尤指用作氢化的催化剂) [nickel]——元素符号Ni铜 Cu：允许残余含量≤0.025钼 Mo：0.15～0.25钼mù一种金属元素。

硬的银白色结晶,用来生产特种钢,也用在电器工业中[molybdenum]——元素符号Mo●力学性能：抗拉强度σb (MPa)：≥980(100)屈服强度σs (MPa)：≥835(85)伸长率δ5 (％)：≥12断面收缩率ψ (％)：≥55冲击功 Akv (J)：≥78冲击韧性值αkv (J/cm2)：≥98(10)试样尺寸：试样毛坯尺寸为25mm热处理：（淬火850度；冷却剂：油；回火温度600度；冷却剂：水、油）；钢材退火或高温回火供应状态布氏硬度GBW小于等于269；交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。

用途：用作要求高强度、高韧性、截面尺寸较大的和较重要的调质零件，如卧式锻造机的传动偏心轴、锻压机曲轴等。
