建筑施工第六章结构安装工程

建筑施工第六章结构安装工程

优点：机动灵活、能迅速 移动场地 缺点：不能带载行驶 起重作业时必须先打开支 腿，以增加支撑面积，保证 稳定性
图6-7 QY-8型汽车起重机
(三)轮胎式起重机 轮胎式起重机是将起重作 业部分安装在轴距较小的专 门底盘上，其构造与履带式 起重机基本相同
优点：行驶速度较高，能 迅速转移工作地点; 对路面破坏小 缺点：不适合在松软或泥 泞的地面上工作； 起重时需使用支腿
二、结构的吊装工艺
结构构件（柱、吊车梁、屋架、天 窗架和屋面板）的吊装过程： 绑扎 时固定 吊升 校正 对位 临 最后固定
（一）柱的吊装
1、柱的绑扎
柱的绑扎方法、绑扎位臵和绑扎点数，应根据柱的 形状、长度、截面、配筋、起吊方法和起重机性能等因 素确定。由于柱起吊时吊离地面的瞬间由自重产生的弯 矩最大，其最合理的绑扎点位臵，应按柱子产生的正负 弯矩绝对值相等的原则来确定。相应的绑扎方法有如下 两种。 ①斜吊绑扎法：当柱平卧起吊的抗弯强度满足要求时， 可采用斜吊绑扎法。此法的特点是柱不需翻身，起重钩 可低于柱顶，当柱身较长，起重机臂长不够时，用此法 较方便，但因柱身倾斜，就位对中比较困难。 ② 直吊绑扎法：当柱平卧起吊的抗弯强度不足时，吊 装前需先将柱翻身后再绑扎起吊，此法吊索从柱子两侧 引出，上端通过卡环或滑轮挂在铁扁担上，柱身成垂直 状态，便于插入杯口，就位校正。但由于铁扁担高于柱 顶，须用较长的起重臂。此外当柱较长时、需采用两点 起吊时，也可采用两点斜吊和直吊绑扎
1-机身 2-行走装臵(履带) 3-起重杆 4-平衡重 5-变幅滑轮组 6-起重滑轮组
图6-5 履带式起重机
H-起重高度;R-起重半径;L-起重杆长度
(2)主要技术参数 履带式起重机的主要参数 有三个：起重量Q、起重 高度H、起重半径R 起重量Q、起重高度H和 起重半径R的大小取决于 起重臂的长度L和倾角α

第六章-结构安装工程《建筑施工技术》(第二版)

第六章-结构安装工程《建筑施工技术》(第二版)

4.0 7.8 3.7 18.6 2.5 22.6 2.4 25.7
3.7 6.5 3.2 18.2 2.2 22.2 1.9 25.4
2.9 17.8 1.9
22
1.4
25
2.4 17.5 1.5 21.6 1.1 24.5
2.2
17
1.4
21
0.9 23.8
1.7
16
（2） 履带式起重机的稳定性验算
➢ 在结构安装工程中，常用的履带式起重机有W1-50 型、W1-100型、W1-200型及一些进口机型。
➢ 履带式起重机的主要技术性能包括三个主要参数： 起重量Q、起重半径R、起重高度H。
➢ R=F+Lcosα H=E+Lsinα-d0 （d0吊钩中心至起重
臂顶端定滑轮中心的最小距离，一般为～） ➢ 常用履带式起重机的外形尺寸及技术性能见、、、
3、类型： 按有无行走机构分——固定式、自行式（轨道、轮胎）； 按回转部位分——上回转、下回转； 按变幅方法分——动臂变幅、小车变幅； 按升高方式分——内爬式、附着自升式； 按起重能力分——轻型0.5～5t、中型5～15t、重型15～40t。 4、性能参数：
主要是——起重量Q、起重高度H、回转半径（工作幅度）R、起重力矩M。
所示。
表6.1 履带式起重机外形尺寸（单位：mm）
符号
名称
A 机棚尾部到回转中心距离
B
机棚宽度
C
机棚顶部距地面高度
D 转平台底面距地面高度
E 起重臂枢轴中心距地面高度
F
起重臂枢轴中心至回转中心 的距离
G
履带长度
M
履带架宽度
N
履带板宽度
J
行走底架距地面高度

第六章 房屋结构安装工程(新下)

第六章 房屋结构安装工程(新下)

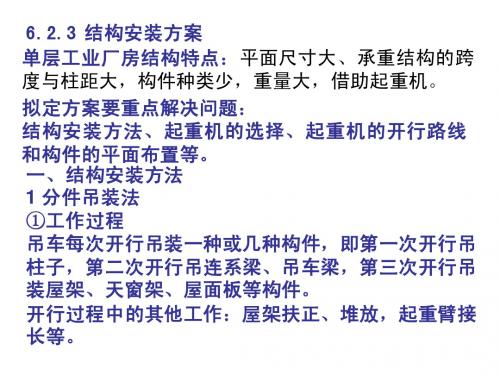

重点与考点： 安装方案要解决的问题， 结构安装的方法，优缺点， 起重机选择的依据， 确定起重机开行路线要考虑的因素。
【例6.1】单层工业厂房结构吊装实例 某车间为单层、单跨18m的工业厂房，柱距6m， 共13个节间，厂房平面图、剖面图如图所示，主要构 件尺寸如图6.41所示，车间主要构件见一览表。 1. 起重机的选择及工作参数计算 根据厂房基本概况及现有起重设备条件，初步选用 W1-100型履带式起重机进行结构吊装。主要构件吊装 的参数计算如下：
③起重半径（也称工作幅度） （1）当起重机可以不受限制地开到构件吊装位置附近 吊装构件时，对起重半径没有什么要求； （2）当起重机不能直接开 到构件吊装位置附近去吊装 构件时，就需要根据起重量、 起重高度、起重半径三个参 数，查阅起重机的性能表或 性能曲线来选择起重机的型 号及起重臂的长度；
（3）当起重臂需要跨过已安装好的构件去吊装时，为 避免起重臂与已安装的结构构件相碰，可用数解法或 图解法算出起重机的最小臂长及相应的起重半径。 1）数解法求所需最小起重臂长
起升高度（如图6.44所示）：
H=h1+h2+h3+h4=（10.8+2.64）+0.3+0.24+2.5=16.48（m） 起重机吊装跨中屋面板时，起重钩需伸过已吊装好的屋架上弦 中线f=3m，且起重臂中心线与已安装好的屋架中心线至少保持1m 的水平距离，因此，起重机的最小起重臂长度及所需起重仰角α 为
动画
②优点 吊车开行路线短，停机点少。完成一个节间，后续工 作可以进入节间展开，进行交叉平行流水作业，有利 于缩短工期。 ③缺点 在每个节间工作期间，频繁更换索具，起重机工作效 率低；构件供应紧张，平面布置复杂，构件校正困难。 施工中较少采用。

《结构安装工程》PPT课件

《结构安装工程》PPT课件
f. 量出P1P3的长度，即为所求的起重臂的最小长 度。
实际起重半径的确定
实际起重半径应大于或等于最小起重半径 一般起重半径越小，施工越安全，为此实
际施工所用的半径要尽可能小，故通常选 实际的起重半径等于最小起重半径
根据各种构件起重参数要求选择起重机
构件 柱 梁
屋架
板…
z1 z2 L1 L2 WJ1 WJ2 B1 B2 …
Qi 7.4
6.2
5.2
2.3
Hi 9.7
8.7
17.7
18
Ri
15
Lmin
21
根据上表查起重机的性能曲线图表，使所选起
重机械满足所有构件的起重要求，便可确定起重机 的型号
根据上表数据选用w1-100型起重机
（三）数量的计算
N 1
Qi
T CK
Pi
N 起重机数量；
T 工期（天）；
C 每天工作班数；
……..
第二种分法
绑扎：
柱、梁、 板、屋架
起吊：
柱、梁、 板、屋架
就位：
柱、梁、 板、屋架
………
一、柱的安装工艺
准备： 绑扎 吊升
对位和临时固定 校正
最后固定
准备
杯低抄平 杯口顶面弹线 柱身三面弹出安装轴线
绑扎
一点绑扎
斜吊绑扎：所需起重高度小，起吊效率高；对 位不如直吊准确。应用较多
参数：
起重半径R、起重量Q、起重高度H是固定
应用：
没有起重机或起重机起重能力不足
三、塔式起重机
特点：
起重高度、工作幅度大；效率高
应用：
多层及高层建筑
种类：
常按行走机构分成轨道式、爬升式、附着式

6+结构安装工程

6+结构安装工程

6、结构安装工程
2、爬升式塔式起重机 、
系安装在建筑物内部电梯井或特设开间的结构上， 系安装在建筑物内部电梯井或特设开间的结构上，借助爬升机 构随建筑物的升高而向上爬升的起重机械。一般每隔1—2层楼便爬 构随建筑物的升高而向上爬升的起重机械。一般每隔 层楼便爬 升一次。其特点是塔身短，不需轨道和附着装置，不占施工场地， 升一次。其特点是塔身短，不需轨道和附着装置，不占施工场地， 但全部荷载均由建筑物承受，折卸时需在屋面架设辅助起重设备。 但全部荷载均由建筑物承受，折卸时需在屋面架设辅助起重设备。 爬升式塔式起重机由底座、套架、塔身、塔顶、 爬升式塔式起重机由底座、套架、塔身、塔顶、起重臂和平衡 臂等组成。其主要型号有QT5—4／40型飞 型飞QT5—4／60型和 型和QT3— 臂等组成。其主要型号有 ／ 型飞 ／ 型和 4型。塔式起重机的爬升过程是先用起重钩将套架提筑物骨架的联 爬升过程是先用起重钩将套架提筑物骨架的联 型 塔式起重机的爬升过程 接螺栓，收回支腿，将塔身提至需要位置；最后旋出支腿，扭紧联 接螺栓，收回支腿，将塔身提至需要位置；最后旋出支腿， 接螺栓，即可再次作业。 接螺栓，即可再次作业。
6、结构安装工程
三、塔式起重机
塔式起重机的塔身直立，起重臂安在塔身顶部可作 回转。 塔式起重机的塔身直立，起重臂安在塔身顶部可作360。回转。它具有较高的 起重高度、工作幅度和起重能力，工作速度快、生产效率高，机械运转安全可靠， 起重高度、工作幅度和起重能力，工作速度快、生产效率高，机械运转安全可靠， 操作和装折方便等优点，在多层、高层房屋结构安装中应用最广。 操作和装折方便等优点，在多层、高层房屋结构安装中应用最广。 塔式起重机按行走机构、变幅方式、 塔式起重机按行走机构、变幅方式、回转机构位置及爬升方式的不同而分成 若干类型。现仅就轨道式、附着式和爬升式塔式起重机的性能予以介绍o 若干类型。现仅就轨道式、附着式和爬升式塔式起重机的性能予以介绍

土木工程施工课件工程施工-第六章结构安装工程

土木工程施工课件工程施工-第六章结构安装工程
结构安装工程是土木工程施工中的重 要环节，其施工质量直接关系到建筑 物的安全性和稳定性。
结构安装工程的重要性
结构安装工程是建筑物施工的关键环节，其施工质量直接关 系到建筑物的安全性和稳定性，对保障人民生命财产安全具 有重要意义。
结构安装工程的质量控制是土木工程施工质量控制的重要内 容，对于提高工程质量、降低工程成本、缩短工期具有重要 作用。
取有效的保温和加固措施。
05 结构安装工程的未来发展
新材料的应用
高强度钢材
随着冶金技术的进步，高强度钢 材的强度和韧性不断提高，能够 满足更复杂和严苛的结构安装需
求。
复合材料
如碳纤维、玻璃纤维等复合材料， 具有轻质、高强、耐腐蚀等优点， 可用于桥梁、高层建筑等大型结构 的加固和修复。
新型混凝土
如自密实混凝土、轻质混凝土等， 能够满足特殊施工需求，提高结构 性能。
总结词
大型工业设施的结构安装工程需要注重施工精度和设备安装的协同性。
详细描述
大型工业设施的结构安装需要考虑到设备安装和运行的需求，确保结构安装的精度和稳定性。施工过 程中需要使用大型机械和精密仪器，确保设备安装的协同性和运行顺畅。同时，还需要采取有效的防 腐和保温措施，确保设施长期稳定运行。
特殊环境下的结构安装
定位技术
定位技术是结构安装工程中的 基础技术之一，涉及结构的定
位和调整。
定位技术要求根据结构的坐标 、方向和位置，选择合适的定 位方法和设备，确保结构准确
就位。
定位技术需要考虑定位的精度 、稳定性和可靠性，以及定位 对结构的影响和保护措施。
定位技术的发展趋势是高精度 和自动化，以提高定位的效率 和准确性。
工程验收
按照验收标准对工程进行验收，确保工程合格。

第六章-房屋结构安装工程(新上)

3 起重臂接长计算
当起重机的起重高度或起重半 径不足时，在起重臂的强度和 稳定性能得到保证的前提下， 可以将起重臂接长，接长后的 起重量Q′按左图计算。
二、汽车式起重机
汽车式起重机是自行式全回转起重机，起重机构 安装在汽车的通用或专用底盘上。
三、轮胎式起重机
轮胎式起重机是把起 重机构安装在加重轮 胎和轮轴组成的特制 底盘上的全回转起重 机。
6.2 单层工业厂房结构安装
结构简介
单层工业厂房安装施工工艺
确定施工方案（吊装机械、施工方法、施工现场布置） → 放线，确定基础位置 → 浇筑杯形基础 → 预制柱、吊车梁、屋架等 → 柱吊装、固定 → 扶正、堆放屋架 → 其他构件准备 → 吊装吊车梁、屋架、天窗架、屋面板并固定 → 安装墙板（砌筑外墙）
t
2.6
1
1 3.5 1.7 8.2 4.3 1.5 5.5 2.5 1.7
起 升
最小起重 半径时 m
9.2
17.2
17.2
11
19
12
26.8 36 10.7 17.9 22.8
高 最大起重 度 半径时 m 3.7 7.6 14.0 5.8 16.0 3.0 19.0 25.0 8.1 12.7 17.0
二、吊车梁的吊装 1 绑扎、吊升、对位和临时固定 吊车梁绑扎时，两根吊索要等长， 绑扎点对称设置，吊钩对准梁重 心，使吊车梁起吊后能基本保持 水平。 2 校正、最后固定 校正标高、垂直和平面位置。 吊车梁校正完毕后，用 连接钢板等与柱侧面、 吊车梁顶端的预埋铁件 焊接，并在接头处支模 浇筑细石混凝土。
3300 4500 3540 3120 3200 3120 3675 4125 3675 1045 1190 1095

结构安装工程


结构安装工程 西昌学院工程技术系
结构安装工程
凡采用综合安装法，它要求同 时安装各种类型不同的构件。所 供应的构件，平面布置复杂；校 正构件和最终固定的时间也紧迫， 故 只 有 当 起 重 设 备 移 动 较 困难 时 采用。
西昌学院工程技术系
结构安装工程
二、构 件 安 装 程 序
1 . 柱 的 安 装： 绑扎、起吊、就位、临时固定、校正、
四、横吊梁 又称铁扁担，在吊装中可减小起重
高度，满足吊索水平夹角的要求，使 构件保持垂直、平衡、便于安装。
西昌学院工程技术系
6.2.2 起重机械
一、桅杆式起重机
结构安装工程
⒈优点：制作简单、装拆方便、起重 量较大(100t以上)，受地形限 制小。
⒉缺点：服务半径小、移动困难、缆 风绳较多。
⒊分类：独脚把杆、人字把杆、悬臂
柱的绑扎点靠近 基础中心，两点共 弧。柱吊升时，起 重机只升钩，起重 臂不旋转，使柱脚 沿地面滑升逐渐直 立，然后将柱吊离 地面插入杯口。
结构安装工程 西昌学院工程技术系
⒊ 柱的吊升方法
③ 双机抬吊： 旋转法(两点抬吊) 两点共弧
结构安装工程
西昌学院工程技术系
⒊ 柱的吊升方法
③ 双机抬吊： 滑行法(一点抬吊)
结构安装工程 西昌学院工程技术系
结构安装工程
⒊ 屋架的吊升、对位与临时固定
吊升：
先将屋架吊离地面约 300mm，然后将屋架转至 吊装位置下方，再将屋架 吊升超过柱顶约300mm， 随即将屋架缓缓放置柱顶， 进行对位。
西昌学院工程技术系
结构安装工程
对位：
以建筑物的定位轴线为准。
屋架临时固定：
第一榀屋架用四根缆风绳从屋架 两边拉牢，或将屋架与抗风柱连接； 第二榀以后的屋架均用两根工具式 支撑撑牢在前一榀屋架上。

房屋结构安装工程概述

轮胎式起重机
常用的轮胎式起重机有QL1-16型、QL2-8型、 QL3-16型、QL3-25型及QL3-40型等。其中最大起重量 40t，最大臂长42m, 可用于一般单层工业厂房的结构 吊装。
.....
汽车式起重机
.....
6.1.2 塔式起重机
塔式起重机是一种具有直立的塔身，起重臂安装 在塔身的顶部，形成 形的工作空间，具有较高的有 效起升高度和较大的有效工作半径，工作面广。起重 臂能回转360度，因此在多层及高层建筑施工中得到 广泛的应用。常用的塔式起重机的类型有轨道式起重 机，型号QT；爬升式塔式起重机，型号QTP，附者式 塔式起重机，型号QTF。
.....
6.1 起重机械
6.1.1 自行杆式起重机
履带式起重机
履带式起重机是自行式、全回转的一种起重机， 由行走装置、回转机构、机身及起重臂等部分组成。 常用的起重量为100-500 kN，目前最大起重量达 3000 kN，最大起重高度达135 m。常用的履带式起重 机有国产W1-50型、W1-100型、W1-200型和一些进口 机械。
常用的桅杆起重机：独脚桅杆、悬臂桅杆、人字 桅杆和索缆式桅杆。
.....
6.2 单层工业厂房结构安装
单层工业厂房主要承重结构除基础在施工现 场就地灌注外，其他构件多采用钢筋混凝土预制 构件。尺寸大、构件重的大型构件一般在施工现 场就地预制，中小型构件多集中在预制厂制作， 后运到现场吊装。结构安装工程是单层工业厂房 施工中的主导工程。
起吊柱过程中，起重臂不动，仅起重钩上升，柱 脚沿地面滑行，而使柱子在绑扎点位置直立，然后将 柱吊离地面，稍转起重臂将柱插入杯口。采用此法吊 升市将绑扎点布置在基础附近，并使绑扎点和基础杯 口中心两点位于起重机的同一起重半径的圆弧上。

六章结构安装工程

（三）轮胎式起重机 机械传动QL2-8，QL3-16，QL3-25，QL3-40和液压传 动QLY-8，QLY-16； Q=8，16，25，40和8，16T。
12
工程实例
13
三、塔式起重机
常用塔式起重机的外形 1、轨道式起重机 2、爬升式起重机 3、附着式起重机
14
第二节 钢筋混凝土结构吊装
一、单层工业厂房结构吊装 单层工业厂房结构吊装构件有基础、柱、吊车 梁、连系梁、天窗架、屋面板等。除基础为现 浇外，其余构件多为预制构件。在现场或预制 构件厂预制，然后运到现场进行吊装，因此， 单层工业厂房的施工关键是制定一个切实可行 的结构吊装方案。
板柱节点构造 分为：后浇柱帽节点和无柱帽节点（剪力块节 点和承重销节点） （七）围护结构施工
40
三、升板法施工的特点
优点：1、节约模板； 2、减少高空作业； ３、施工速度快，机械化程度高； ４、施工占地面积少； ５、小群机可代替大型机重设备。
缺点：1、长柱安装困难； 2、柱子自由长度大，使建筑物层数受到
23
2、吊车梁的吊装
3、屋盖吊装 A、屋架吊装 掉转的施工顺序：绑扎、扶直堆放、吊升、就位、 临时固定和校正和最后固定。 B、屋架的绑扎和扶直堆放 绑扎点：上弦节点处，左右对称 扶直：临时固定 （1）正向扶直；（2）反向扶直；天窗架 （3）同侧就位；（4）异侧就位。
24
（四）构件的平面布置和吊装前的构件堆放
17
（二）结构吊装方法
单厂结构吊装方法： 1、分件吊装法； 2、综合吊装法。
18
（三）构件吊装工艺
构件：柱、吊车梁、连系梁、地基梁、屋架、托架、 天窗架、屋面板及支撑系统等。 柱、屋架现场预制，其它构件预制。 准备工作： 清理、平整场地（压实）；修建临时边路（起重机 行驶）；构件运输、就位和堆放；构件质量检查 （强度、型号、数量和外观）；构件弹线、编号以 及基础准备，吊过准备等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

型号
Q
R
H
轨距
QT16外形与起重特性
①－起重量与幅 度关系曲线; ②－起重高度与 幅度关系曲线
QT60/80外形结构与起重特性
(KN)
自升塔
QT80A外形结构与起重特性
(2）爬升式：
安装于建筑物内（电梯井、框架梁…），利用套架、
托梁随建筑物升高而爬升。自带爬升系统，二层一爬。

①型号：QT5－4/40型（钢丝绳爬升，Q=4t、 M=40t-m、R=11～20m、H=110m ） ；
第六章 结构吊装工程
起重安装机械
索具设备
单层厂房结构吊装
多层结构吊装
概
述
1、结构吊装：将装配式结构的各构件用起重设备安
装到设计位置上。
2、施工特点：

①受预制构件的类型和质量影响大。构件类型多少，影 响排放场地及施工进度；构件质量（强度、外型尺寸、 埋件位置）影响进度和质量。 ②机械选择最关键。取决于安装参数；决定了吊装方法 与工期。 ③构件受力变化多。运输、起吊产生附加应力，需正确 选择吊点；有时需验算强度、稳定性，并采取相应措施。 ④高空作业多，工作面小，易发生事故，故需加强安全 措施。
相互作用而升降。
QTZ100外形
*有固定、附着、 内爬多种形式。 *基本臂长54m； 加长臂60m。 *幅度相应为54m、 60m; *起重量8～1.69t； 8～1.2t （a）独立式 （b）附着式（120m）
QT4-10型塔式起重机
QTZ63型外形结构与起重特性
FO/23B型 塔式起重机
平拼天窗架
7、料具的准备：

吊装机具；
焊接机具；


竹梯、挂梯；
钢、木楔及垫片等。
二、构件吊装工艺
•※ 工艺过程： • 绑扎→起吊→就位→临时固定→校正→最后固定
• ※（一）柱：
•
1、绑扎：
ቤተ መጻሕፍቲ ባይዱ
• 1）绑扎点数——
• 一点绑扎：用于中小型柱（<13吨），绑扎点在牛腿根 部（实心处，否则加方木垫平）； • 两点绑扎：用于重型柱或配筋少而细长柱（抗风柱）； • 三点绑扎：用于重型柱，双机抬吊。
人字拔杆
3）牵缆式拔杆： 拔杆底部铰接起重 臂，可回转、起伏， 操作灵活， Q 、H、R 均较大。
牵缆式拔杆
4）悬臂拔杆： 拔杆腰部铰接起重臂，可回转起伏，H、 R大，但Q较小。
悬臂式拔杆
•2、特点：
• 优点——制作简单、装拆方便；起重量、起 重高度可大（自行设计）。 • 缺点——需较多缆风绳；移动困难，灵活性 差；服务范围小。适小构件。


2、锚碇前2.5m内无坑槽；
3、周围高出地坪，防止浸泡； 4、原有的或放置时间较长的应经试拉
后再用。
五、横吊梁（铁扁担）
用途：减少起吊高度，满足水平夹角要求；

保持构件垂直、平衡，便于安装。 钢管式（6～12m）－－吊屋架
形式：滑轮式、钢板式－－吊柱；

（a）滑轮横吊梁
（b）钢板横吊梁
第一节
起 重 安 装 机 械
一、桅杆式起重机
（一）类型、构造及特点：
1、类型与构造：
•1）独脚拔杆： • 起重杆，加缆风、 锚碇、卷扬机、滑轮 组组成； • 起重杆材料：木、 钢管、格构式，倾角 <10 º 。
木独脚拔杆
钢管独脚拔杆
2）人字拔杆： 双杆铰接 或绑扎，呈 30 º 夹角，倾 角<10 º ； 侧稳好， 但起吊范围 小。
*引进法国POTAIN 公司技术的产品。 *可组合成轨行、固 定、附着、爬升多 种工作方式。
*起重臂可拼成30m、 35m、40m、45m、 50m五种长度；
塔式起重机的自升过程
6、塔吊的安装：
方法——整体安装（QT60/80）；

逐节安装（QTZ－100、QT80A、
FO/23B…）； 折叠式的安装（QT16）。
• 两、三点绑扎须计算确定位置，合力作用点高于柱重心
结构——行走台
车、塔身、塔帽、 起重臂、平衡臂 （平衡重）、驾
2、特点：
优点——起重臂安装位置高，工作半径
大，故服务空间大；能最大限度地靠近建 筑物；
移动灵活，工效高；司机视野好，使用安
全。
缺点——安装、拆卸及转场困难
3、类型：

按有无行走机构分——固定式、自行式（轨道、 轮胎）； 按回转部位分——上回转、下回转； 按变幅方法分——动臂变幅、小车变幅； 按升高方式分——内爬式、附着自升式； 按起重能力分——轻型0.5～5t、中型5～15t、 重型15～40t。
6m,转弯半径10～20m
2、清理检查构件。 1）混凝土强度：
≦设计要求，≦75%设计强度，孔道灌浆≦15N/mm2。
2）外观：构件外形、尺寸、侧弯；

预埋件位置和尺寸； 表面有无损伤、缺陷、变形； 吊环规格和位置。
3、构件弹线和编号

弹：安装中心线、准线（柱 五线,屋架三线,吊车梁二 线）； 按图在统一位置编号，并注 明位置方向。
钢丝绳尽量不穿越道路。 2）钢丝绳从卷筒下绕入，卷筒上存绳量不 少于四圈。 3）固定：牢固；（图）
（a）螺栓锚固法
（c）立桩锚固法
（b）水平锚固法
（d）压重锚固法
卷扬机的固定方法
二、滑轮组
1、钢丝绳跑头拉力T：

T＝k’ •Q
Q－－计算荷载
k’－－滑轮组省力系数
钢丝绳从定滑轮绕出者：k’＝fn(f-1)/(fn-1)
（c）钢管横吊梁
第三节 单厂结构吊装
一般施工方法：

基础－－现浇；

吊车梁、连系梁、地梁、天窗架、屋面 板－－工厂预制； 柱、屋架－－现场地面预制。

一、吊装前的准备
1、清理场地，铺设道路
事先标出机械开行路线、构件堆放位置； 平整压实道路，松软土铺枕木、厚钢板； 三通（水电路）一平（地）一排（水）,路宽3.5-
•优——行驶速度快，可上公路；伸缩臂变化快；全回转 •缺——吊装时必须用撑脚（支腿），不能负重行驶。
•型号——Q1－5、Q2－8（QY－8）、QY－16、QY－32、 QY125； KATO(加藤) NK－400（40t）、NK－800 （80t）；……
QY－16汽车式起重机
3、轮胎式：
专门设计的，专用轮胎

柱子弹线示意图
4、杯基准备

①检查杯口的尺寸并弹线（杯口顶面十字交叉定 位中心线）；
•②各柱杯底按牛腿标高抄平一致后填细石混凝土。
5、构件运输与堆放
达到75%强度；固定牢,支撑好；控制速度；
吊、垫点按设计，垫点上下对齐。
用拖车两点支撑运长柱
平放运输吊车梁
倒放运输鱼腹式吊车梁
6米长屋面梁的汽车运输

•关系：臂长L一定时， 三个参数随臂的仰角 变化而变化；
•R↑：Q↓、H↓； R↓：Q↑、H↑。
•参数可据技术参数表或 起重性能曲线查出 R
Q H
W1－100起重 机性能曲线 1－臂长23m 时的起重高 度曲线； 2－臂长23m 时的起重量 曲线； 3－臂长13m 时的起重高 度曲线； 4－臂长13m 时的起重量 曲线

折叠式的安装
（a）
（b）
用旋转搬起法安装塔式起重机
自升塔安装的步骤（未包括塔身中间节）
第二节 索具设备
一、卷扬机（快速、慢速、调速，单筒、双筒）
常用： 牵引力5～50KN， 电磁制动式
卷扬机安装要求：
1）位置： 司机视线好、地势高处； 距起吊处≦15m(安全距离)； 司机视仰角≧45º ； 距前面第一个导向滑轮≦20倍卷筒长(防乱绳)；
4、性能参数：

主要是——起重量Q、起重高度H、回转半径 （工作幅度）R、起重力矩M。
5、几种塔吊
（1）轨行式：
①特点：使用灵活，服务范围大。 ②适用：长度大、进深小的多层建筑。 ③型号：几种型号见表
备注 16～ 17.2～ 下旋、轻型，可折 QT16 1～2t 2.8m 8m 28.3m 叠运输 上回转、 小车变幅、 1.5～ 50～ QT80A 45.5m 5m 可自升，附着时 8t 12.5m H=140m 臂长 15、20、25、 低塔 M=80t-m ≤48 30m （ 30m 为 加 长 ≤58 4.2m QT60/80 中塔 M=70t-m 臂 ， 限 制 M ≤ 高塔 M=60t-m ≤68 60t-m）
•（二）独脚拔杆的设计计算：
•1、内力分析：轴向压力；拔杆弯矩；底部水平力 •2、拔杆截面验算。
•3、其它附件的选择与计算：钢丝绳、卷扬机、滑车
组、锚碇
优点：自身有行走装置，移位及转场方便；操作灵活，
二、自行杆式起重机
使用方便，可360°全回转。
缺点：稳定性差，工作空间小（斜臂杆）。 （一）类型、特点与型号： 1、履带式：
9米长屋面梁的拖车运输
载重汽车运屋架块体
平板拖车运24m内屋架
拖车运24m以上整榀屋架
钢托架运输屋架
普通柱的堆放方法
普通梁、板的堆放方法
普通柱、梁、板的堆放方法
屋架、屋面梁的堆放
屋架在吊装现场的斜向堆放
屋架在吊装现场的纵向堆放
6、构件的拼装与加固
• 屋架、天窗架。 • 小件平拼，大件立拼； • 保尺寸，同平面，不裂无弯， 连接好； • 吊时与使用时的受力状态不同， 需作吊装内力验算并临时加固。
和特制底盘。 •优——轮胎行驶，速度 较快；对路面破坏小； 起重量小时负重行驶。 •缺——对路面要求高； 起重量大时必须用脚撑。 •型号——QL2－16、QL3 －25、QL3－40。 •（QL1机械传动为主； QL2液压传动；QL3直流电 动机传动）
