计算机绘图作业及答案计算机绘图作业答案第一章总论作业一：思考题及答案(选做)：1．计算机绘图系统由几部分组成，它们分别包括那些基本内容？答：计算机绘图系统由硬件和软件两部分组成。
硬件包括主机、大容量外存贮器、图形输入和图形输出设备，其中图形显示器、打印机、绘图机和键盘为微机绘图所需外部设备的基本配置。
软件包括系统软件(如：Windows系统)、支撑软件、应用软件(如：AutoCAD)。
2．利用AutoCAD绘图的优势有那些？答：效率高、精度高、易修改、出图质量好。
第二章 AutoCAD二维绘图基础作业一：一．基础知识填空题及答案(必做)1．AutoCAD 2004的整个绘图与编辑过程都是用一系列命令完成的，这些命令一般都是通过(下拉菜单)、 (屏幕菜单)、 (工具栏)、 (命令行输入)等方式执行的。
2．AutoCAD2004的菜单栏可分为(标准菜单)和(右键快捷菜单)两大类。
3．将鼠标放置在工具栏边界上，按住鼠标左键不放，可以将该工具栏拖放到屏幕上的任意位置。
工具栏位于屏幕中间区域时，称为(浮动工具栏)，工具栏位于屏幕边界时会自动调整其形状成初始大小，此时称为(固定工具栏)。
4. 缺省设置下的绘图区窗口没有任何边界，是一个无限大的区域，这个缺省设置下的绘图区窗口叫做AutoCAD2004的(模型空间Model)。
5. 在绘图区的下部有3个小标签Model、Layoutl、Layout2，它们分别用于在(模型空间)和(图纸空间)之间进行切换。
6. 绘图界限就是标明用户的工作区域和图纸的边界，以防止用户绘制的图形超出该边界，绘图界限的设置一般有(单击菜单栏[格式]／[图形界限]命令)和(在命令行中输入[1imits]命令)两种方式。
7. 在使用AutoCAD 2004绘图时，通常用坐标来精确定位点的位置，默认的坐标系是(世界坐标系(WCS))，但在绘图过程中，经常要修改坐标系的原点和方向，AutoCAD 2004为我们提供了可变的(用户坐标系(UCS))以方便用户绘图。
计算机绘图a试题及答案画一幅一、单项选择题（每题2分，共10分）1. 在计算机绘图中，通常用来表示线条粗细的单位是：A. 像素B. 毫米C. 点D. 英寸答案：C2. 下列哪个软件不是计算机绘图软件？A. AutoCADB. PhotoshopC. 3ds MaxD. Microsoft Word答案：D3. 在计算机绘图中，以下哪种颜色模式不常用？A. RGBB. CMYKC. HSLD. LAB答案：D4. 计算机绘图中，以下哪个术语代表“填充”？A. StrokeB. FillC. OutlineD. Trace答案：B5. 在计算机绘图中，使用“图层”的作用是什么？A. 增加文件大小B. 组织和管理绘图元素C. 减少绘图精度D. 降低绘图速度答案：B二、简答题（每题5分，共10分）1. 请简述计算机绘图中“矢量图”与“位图”的区别。
答案：矢量图是由数学公式定义的图形，可以无限放大而不失真，常用于绘制线条、形状和图标。
位图是由像素点组成的图像，放大后会出现像素化，适用于照片和复杂图像。
2. 在计算机绘图中，如何实现“对称绘图”？答案：可以通过设置绘图工具的对称选项，或者使用镜像工具来实现对称绘图。
在某些绘图软件中，还可以通过创建对称的图层或使用对称绘图辅助线来实现。
三、操作题（每题5分，共20分）1. 请使用计算机绘图软件绘制一个简单的矩形，并填充颜色。
答案：打开绘图软件，选择矩形工具，绘制矩形，然后选择填充工具，选择颜色进行填充。
2. 请绘制一个圆形，并添加一个中心点。
答案：打开绘图软件，选择圆形工具，绘制圆形。
然后选择中心点工具，在圆形中心位置点击以添加中心点。
3. 请使用计算机绘图软件绘制一个带箭头的直线。
答案：打开绘图软件，选择直线工具，绘制直线。
接着选择箭头工具，选择箭头样式，并在直线一端点击以添加箭头。
4. 请绘制一个简单的3D立方体。
答案：打开3D绘图软件，选择立方体工具，点击并拖动以创建立方体。
《计算机应用基础》1-3次作业计算机应用基础第1-3次作业作业一：________计算机硬件基础1.1 主板主板是计算机的核心部件，负责连接所有硬件设备和处理器。
1.1.1 常见主板类型●ATX主板：________最常见的主板类型，适用于大多数桌面计算机。
●mATX主板：________小型化的ATX主板，适用于小尺寸计算机壳体。
具有较少的扩展插槽。
●ITX主板：________更小型化的主板，适用于小型电脑和嵌入式系统。
1.1.2 主板组成部分●芯片组：________负责连接处理器、内存和其他设备，在主板上发挥桥梁作用。
●插槽和插座：________用于安装处理器、内存和扩展卡。
●连接器：________连接各种硬件设备，如硬盘、显示器、键盘等。
●BIOS芯片：________存储基本输入输出系统（BIOS）程序，负责启动计算机。
作业二：________操作系统基础2.1 操作系统概述操作系统是计算机系统的核心软件，负责管理计算机的硬件和软件资源，提供用户和计算机之间的接口。
2.2 常见操作系统类型●Windows操作系统：________由微软公司开发，广泛用于个人电脑。
●macOS：________由苹果公司开发，用于苹果电脑。
●Linux：________开源操作系统，适用于各种计算机设备。
2.3 操作系统功能●进程管理：________负责进程的创建、调度和终止。
●内存管理：________管理计算机的内存资源，包括内存分配和释放。
●文件系统：________提供对文件的管理和操作。
●设备管理：________管理计算机的硬件设备，如打印机、网络适配器等。
作业三：________常见应用软件3.1 办公软件办公软件是用于办公任务的软件，包括文字处理、表格计算、幻灯片演示等功能。
3.1.1 Microsoft OfficeMicrosoft Office是一款常用的办公软件套装，包括Word、Excel和PowerPoint等多个组件。

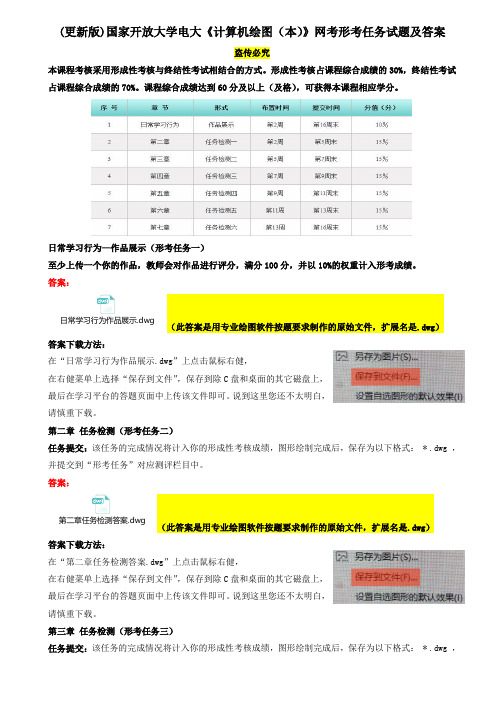

(更新版)国家开放大学电大《计算机绘图（本）》网考形考任务试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。
形成性考核占课程综合成绩的30%，终结性考试占课程综合成绩的70%。
课程综合成绩达到60分及以上（及格），可获得本课程相应学分。
日常学习行为—作品展示（形考任务一）至少上传一个你的作品，教师会对作品进行评分，满分100分，并以10%的权重计入形考成绩。
答案：日常学习行为作品展示.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“日常学习行为作品展示.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
第二章任务检测（形考任务二）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式： * .dwg ，并提交到“形考任务”对应测评栏目中。
答案：第二章任务检测答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第二章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
第三章任务检测（形考任务三）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式： * .dwg ，并提交到“形考任务”对应测评栏目中。
答案：第三章任务检测答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第三章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
第四章任务检测（形考任务四）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式： * .dwg ，并提交到“形考任务”对应测评栏目中。
计算机绘图第3次作业（主观题）
三、主观题(共7道小题)
17.使用EXTRUDE命令可通过延伸方法生成形状复杂的实体模型。
延伸的对象可以是、、等。
当使用高度延伸生成实体时，
允许用户在延伸过程中通过选择大小的方法改变截面尺寸，取值
为将使延伸后的顶面小于基面，取值为将使延伸后的顶面
大于基面，取值为时将产生柱体。
也可以使用路径生成实体，延伸
的路径可以是、、等。
参考答案：圆、椭圆、多边形、倾斜角、>0°、<0°、0°、直线、圆弧、样条曲线18.将平行于平面的二维图形沿Z轴方向拉伸，可以得到柱形的
三维形体，这种利用提拉二维图形生成三维形体的方法叫二维半绘图。
二维
图
形所处的平面（基面），其坐标称为高度（Elevation），图形沿
轴提拉一段距离，其称为厚度（Thickness）。
可在画图前用
命令设置高度和厚度。
参考答案：XOY、Z、Z、Z坐标增量、ELEV
19.模型空间与图纸空间是AutoCAD两种不同的屏幕工作环境。
模型空间
用于，而图纸空间则用于将模型空间中生成的三维或二维物体，并且允许用
户按需要的比例将图贴在内的任何地方。
参考答案：建立物体模型、按用户指定的观察方向投影、图形界限
20.在三维图形的渲染中用户可以建立的光源有三种，它们是：、
和，其中用户可以设定亮度在传播过程中衰减的光源是：和。
参考答案：平行光源、点光源、聚光灯光源、点光源、聚光灯光源
21.
参考答案：
22.
参考答案：
23.
参考答案：。
一、单项选择题(只有一个选项正确，共37道小题)1. 关于AutoCAD操作界面命令提示窗口，正确的描述是（）(A)命令提示窗口仅能显示三行文本(B) 命令提示窗口只能位于操作界面的下方(C) 命令提示窗口用于显示用户输入信息及反馈信息(D) 命令提示窗口既可显示文本也可显示图形正确答案：C解答参考：2. 打开“选项”对话框可以点击（）主菜单。
(A) 视图(B) 工具(C) 修改(D) 帮助正确答案：B解答参考：3.单击（）功能键，可以调出独立的命令文本窗口。
(A) F1(B) F2(C) F5(D) F6正确答案：B解答参考：4. 单击（功能键，可以打开帮助窗口。
(A) F1(B) F2(C) F5(D) F6正确答案：A解答参考：5.AutoCAD软件绘制的图形文件缺省文件扩展名是（）。
(A) BMP(B) GIF(C) DWG(D)PCX正确答案：C解答参考：6.AutoCAD软件的模板文件缺省的文件扩展名是（）。
(A) DWT(B) DWG(C) MNX(D) SHX正确答案：A解答参考：7. 相对于前一点沿35度方向画长为20个绘图单位的线段，正确的数据输入是（）。
(A) 20,35(B) @20,35(C) @20<35(D) @35<20正确答案：C解答参考：8.在用line命令画线过程中，从当前点画长度为50的水平线，正确输入是（）。
(A) 50,0(B) @ -50,0(C) @ 0,50(D) 0,50正确答案：B解答参考：9. 取消上一次命令的操作是（）(A) 输入字符U(B) 按空格键(C) 按回车键(D) 按下Esc键正确答案：A解答参考：10. 若要取消正在执行的命令，则应执行如下操作（）。
(A) 输入字符U(B) 按空格键(C) 按回车键(D) 按Esc键正确答案：D解答参考：11.若要恢复刚取消的命令，则应执行如下操作（）(A) 输入字符U(B) 按空格键(C) 输入“Redo”(D)按Esc键正确答案：C解答参考：12. 在状态栏中，打开（）模式用于绘制水平和铅垂直线。
2017—2018学年第二学期离线作业科目：计算机绘图B姓名：学号：专业：工民建西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业答案：用户界面（1）构造线????（2）样条曲线???（3）图块定义?????（4）图案填充（5）复制??????（6）比例缩放???（7）打碎（8）打印预览??（9）特性匹配???（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.?答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.??AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为?100<45?（试举例说明），其中前者表示?点到原点的距离?，后者表示点到原点连线与水平的夹角。
22.?AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了?别名?，它们通常是原始命令的?头一个或几个字母?。
23.?AutoCAD命令中的字母大小写是?等价的?。
一条命令敲完后要敲?空格?键或?回车?键结束键入。
24.?AutoCAD中点的相对坐标是相对于?前一点的?，相对坐标在使用时要在坐标数字前键入一个?@?符号。
25.?AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在?命令行?操作的。
26.?AutoCAD中有些命令可以透明地执行，即?在别的命令执行过程中?执行它。
透明使用这样的命令时要在命令名前键入一个?单引号（’）?号.27.?AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以?原点?为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用?@?符号表示，它后面的数字是相对于?前一点的?。
28.?AutoCAD中角度的输入，在缺省状态下是自正X方向?逆时针?时针度量的，通常用?度?表示。
29.?对图形进行编辑时，需要从图上选取目标构成选择集。
2017—2018学年第二学期离线作业科目计算机绘图B ___________姓名：_____________________学号：__________________专业：工民建______________西南交通大学远程与继续教育学院校本部学习中心计算机绘图B 第一次作业• 写出下面AutoCAL 常用工具栏上引岀线斯指按钮的■含义或功能。
(1) (2> ⑶ ⑷⑸ ⑹ (7)答案：用户界面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.•写出AutoCAD 中图层工具条上别出线所指按钮及图标的含义。
把对象的图设直为当前屢答案:图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标(1)构造线 (2)样条曲线(5)复制 (6)比例缩放(8)打印预览(9)特性匹配 (3)图块定义 (7)打碎 (10)返回上一次显示画面(4)图案填充21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（'号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以_原点—为基准进行度量的。
计算机绘图A试题及答案一、选择题（每题2分，共20分）1. 在计算机绘图中，以下哪个软件不是矢量绘图软件？A. Adobe IllustratorB. CorelDRAWC. Adobe PhotoshopD. Inkscape答案：C2. 计算机绘图中，以下哪个术语指的是图形对象的轮廓？A. 路径B. 填充C. 笔触D. 阴影答案：A3. 在使用计算机绘图软件时，以下哪个操作是用来选择多个对象的？A. 单击B. 双击C. 按住Shift键并单击D. 按住Ctrl键并单击答案：D4. 在计算机绘图中，以下哪个工具是用来创建直线的？A. 铅笔工具B. 钢笔工具C. 画笔工具D. 直线工具答案：D5. 在计算机绘图软件中，以下哪个命令可以合并多个对象成为一个对象？A. 群组B. 合并C. 锁定D. 隐藏答案：B6. 以下哪个选项不是计算机绘图软件中的颜色模式？A. RGBB. CMYKC. HSLD. LAB答案：C7. 在计算机绘图中，以下哪个术语指的是图形对象的填充颜色？A. 路径B. 填充C. 笔触D. 阴影答案：B8. 在使用计算机绘图软件时，以下哪个快捷键是用来撤销上一步操作的？A. Ctrl + ZB. Ctrl + CC. Ctrl + VD. Ctrl + X答案：A9. 在计算机绘图软件中，以下哪个工具是用来创建曲线的？A. 铅笔工具B. 钢笔工具C. 画笔工具D. 直线工具答案：B10. 在计算机绘图中，以下哪个术语指的是图形对象的边框颜色？A. 路径B. 填充C. 笔触D. 阴影答案：C二、填空题（每题2分，共20分）1. 在计算机绘图软件中，_________工具可以用来调整对象的大小和角度。
答案：变换2. 计算机绘图中，_________模式允许用户在图像上添加颜色和细节。
答案：位图3. 在计算机绘图软件中，_________功能可以用来创建新的图层。
答案：图层面板4. 计算机绘图中，_________是一种将多个图层合并为一个图层的方法。
2017—2018学年第二学期离线作业科目计算机绘图B ___________姓名：_____________________学号：__________________专业：工民建______________西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业• 写出下面AutoCAL常用工具栏上引岀线斯指按钮的■含义或功能。
(1) (2> ⑶ ⑷⑸⑹(7)答案：用户界面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.•写出AutoCAD中图层工具条上别出线所指按钮及图标的含义。
把对象的图设直为当前屢答案:图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试(1)构造线(2)样条曲线(5)复制(6)比例缩放(8)打印预览(9)特性匹配(3)图块定义(7)打碎(10)返回上一次显示画面(4)图案填充举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（'号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以_原点—为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用@ 符号表示，它后面的数字是相对于前一点的。
2017—2018学年第二学期离线作业科目：计算机绘图B姓名：学号：专业：工民建西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业答案：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45（试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22.AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23.AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24.AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25.AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26.AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（’）号.27.AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用@符号表示，它后面的数字是相对于前一点的。
28.AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针时针度量的，通常用度表示。
29.对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
30.夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。
31.AutoCAD中图层可以想像成有厚度的透明图片。
通常把一幅图的不同颜色线型和内容的图形画在不同的图层上，而完整的图形则是所有图层的叠加。
各个图层具有统一的坐标系、绘图界限和显示时的缩放倍数。
32.一个图层可以是不可见的。
不可见的图层不能显示、编辑和输出。
33.一个图层可以被锁定，锁定了的图层仍然可见，但不能编辑。
34.一个图层可以被冻结，冻结了的图层除不能显示、编辑和输出外，也不参与图形重构运算。
35.答案：世界、用户36.在AutoCAD中过一点作已知直线的平行线，有哪些方法？请列举出三种，并简述具体的操作方法答案：过一点作已知直线平行线有以下方法：1．用复制（COPY）命令：复制已知直线，并在直线上确定基点，将基点移到已知点上即可。
2．用构造线（XLINE）命令：选择构造线命令的O选项，通过已知点确定偏移距离，选择已知直线，向已知点一侧偏移。
3．用直线（LINE）命令：打开对象捕捉中的平行选项，由已知点绘制直线，通过对象捕捉与已知直线平行。
37.在图形编辑命令中有两个等分命令DIVIDE和MEASURE。
请简述这二个命令的具体功能和异同点，以及它们可以等分哪些图形实体?答案：定数等分（DIVIDE）：由用户指定数量等分对象，并在等分点处放入点对象或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
定长分割等分（MEASURE）：由用户指定的长度分割对象，并在分割点处放入点对象或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
38.在图形变换中有三个命令：拉伸（STRETCH）、延长（EXTEND）、变长（LENGTHEN），它们的表面意思相近。
请简述这三个命令的具体功能和异同点。
答案：图形变换中的这三个命令表面意思相近，但具体功能不同。
拉伸（STRETCH）命令：可在保持原有连接关系不被破坏的前提下将选定的图形实体移动，拉伸与之连接的图形，而选定的图形实体大小不变。
延长（EXTEND）命令：与TRIM命令的功能相反，该命令可以延伸指定的线段、开口的多段线和圆弧，使其伸长到选定的某一边界处。
延伸到达的边界以是直线、圆弧、圆、多段线等。
变长（LENGTHEN）命令：可以查看或按用户要求改变直线、圆弧、随圆弧、非闭合多义线、非闭合样条曲线的长度，对于圆弧还能查看到它的圆心角。
39.答案：40.答案：计算机绘图B第二次作业三、主观题(共13道小题)19.线性尺寸的起止符号为用中粗实线线绘制的短斜线，其倾斜方向为与尺寸界线线按顺时针成45°角，长度宜为2~3mm。
20.尺寸界线的起始端应偏离被标注的端点2~3mm，终止端应超出尺寸线2~3mm。
21.图形中可见轮廓线使用粗实线线表示,不可见轮廓线使用中粗虚线线表示。
圆的中心线、圆柱的轴线用细点划线线表示。
22.AutoCAD中可以建立三种形式的三维模型：线框模型、表面模型、实体模型，其中可以被消隐、渲染的有表面模型、实体模型。
23.三维表面模型中的边界曲面（EDGESURF）是由用户指定的4条首尾相接的边界线来构造的一个三维网格曲面。
边界线需事先画出，它们可以是直线、样条曲线、圆弧等。
用户选择的第1条边决定了网格的M方向，与它相邻的边即为网格的N方向，系统变量surftab1控制M方向上网格的划分数目，系统变量surftab2控制N方向上网格的划分数目。
24.在三维绘图中使用UCS命令可以移动坐标原点，改变坐标轴的方向，建立用户作图所使用的坐标系。
二维绘图命令是针对XOY坐标面设计的，在三维绘图中要使用UCS命令将XOY定义在物体的某个表面上，才可以对该表面使用二维绘图命令画图。
25.什么是目标捕捉？请写出目标捕捉操作中的４种捕捉类型，并分别解释它们的含义答案：目标捕捉是帮助用户迅速而准确地捕捉到可见图形实体上的特殊点，供作图定位使用。
例如线段的中点、直线与圆的交点等等，目标捕捉本身并不产生实体，而是配合其他命令使用的。
例如目标捕捉操作中的以下4种捕捉类型：端点：捕捉线段、圆弧、椭圆弧、多义线等实体的端点。
中点：捕捉线段、圆弧、椭圆弧、多义线、样条曲线等实体的中点。
交点：捕捉直线、圆、圆弧、椭圆、椭圆弧、多义线、样条曲线、构造线等实体之间的交点。
切点：捕捉圆、圆弧、椭圆、椭圆弧上与作图过程中最后一点的连线形成相切的离光标最近的点26.什么是目标捕捉追踪？什么是角度追踪？答案：目标捕捉追踪是按与对象的某种特定关系来追踪，这种特定关系确定了一个事先并不知道的角度。
目标捕捉追踪必须与目标捕捉模式同时工作。
角度追踪是按事先设定的角度增量来追踪点。
两种追踪方式可以同时使用27.请简述块插入后块与图层的关系答案：块中各个对象可能是画在不同的图层上的，插入这样的块时AutoCAD有如下约定：1．块插入后原来位于0层上的对象被绘制在当前层上，并按当前层的颜色及线型绘出。
2．对于块中其他层上的对象，若块中有与图形同名的图层，则块中该层上的对象绘制在图形中同名的图层上，并按图形的该层颜色、线型绘制。
3．块中其他层及其上的对象则添加给当前图形28.试回答使用AutoCAD在画下图时，状态行中哪些功能必须是开启的？答案：在画该图时，状态行中的辅助绘图工具必须开启：目标捕捉、目标捕捉追踪，且端点捕捉必须打开。
以便通过追踪方式定点。
29.设直线AB以及其上的点C已经画出，要求过直线AB上点C作直线AB的垂线CD，CD的长度为48。
试回答使用AutoCAD绘制CD的操作过程。
答案：绘图方法：1．用偏移（OFFSET）命令作已知直线AB的平行线，平行线间的距离输入4 8；2．打开目标捕捉中的垂直捕捉，用直线（LINE）命令，自C点作平行线的垂线CD；3．删除所作的平行线。
30.设尺寸标注样式已经设置好。
试回答使用AutoCAD怎样操作才能标注出下图所示尺寸。
答案：1．选定好尺寸标注样式；2．使用DIMLIN命令或选菜单“标注\线性”，完成图中的水平尺寸标注；3．使用DIMEDIT命令或通过特性对话框，修改尺寸文本，输入替代文本为：%% c2331.请写出使用chamfer命令将图a修改为图b的详细操作过程。
（8分）chamfer命令的当前状态及选项如下：答案：1．使用chamfer命令；2．选择选项D，分别输入倒角距离15和10；3．选择选项T，改变为“修剪”模式；4．选择直线A、B，执行倒角命令。
完成后即为图b的效果。
计算机绘图B第三次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
在线只需提交客观题答案。
)三、主观题(共7道小题)17.使用EXTRUDE命令可通过延伸方法生成形状复杂的实体模型。
延伸的对象可以是圆、椭圆、多边形、等。
当使用高度延伸生成实体时，允许用户在延伸过程中通过选择倾斜角大小的方法改变截面尺寸，取值为>0°将使延伸后的顶面小于基面，取值为<0°将使延伸后的顶面大于基面，取值为°时将产生柱体。
也可以使用路径生成实体，延伸的路径可以是直线、圆弧、样条曲线等。
18.将平行于XOY平面的二维图形沿Z轴方向拉伸，可以得到柱形的三维形体，这种利用提拉二维图形生成三维形体的方法叫二维半绘图。
二维图形所处的平面（基面），其Z坐标称为高度（Elevation），图形沿Z轴提拉一段距离，其Z坐标增量称为厚度（Thickness）。
可在画图前用ELEV命令设置高度和厚度。
19.模型空间与图纸空间是AutoCAD两种不同的屏幕工作环境。
模型空间用于建立物体模型，而图纸空间则用于将模型空间中生成的三维或二维物体按用户指定的观察方向投影，并且允许用户按需要的比例将图贴在图形界限内的任何地方。
20.在三维图形的渲染中用户可以建立的光源有三种，它们是：平行光源、点光源和聚光灯光源，其中用户可以设定亮度在传播过程中衰减的光源是：点光源和聚光灯光。
21.参考答案：22.参考答案：23.参考答案：。
