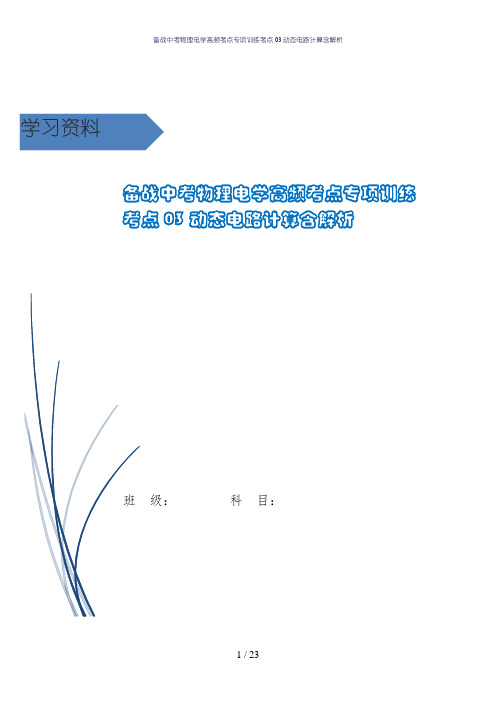

中考物理试题分类汇编第03期动态电路专题30724542

学习资料微专题03动态电路计算动态电路计算是指由于开关通断或者滑动变阻器滑片滑动引起的电路变化，从而引发其它物理量发生变化，利用欧姆定律以及串并联电路电流、电压规律综合求解针对练习：一、选择题1．如图所示，电源电压保持不变，110R=Ω，当滑动变阻器的滑片P移到最左端时,电流表的示数为0。

3A；当滑动变阻器的滑片P移到最右端时，电流表的示数为0.1A，则( ）A．电压表测的是滑动变阻器的电压B．电源电压是4VC．滑动变阻器的最大阻值是20ΩD．当滑动变阻器的滑片P位于最右端时,电路的总功率0。

9W【答案】C【解析】A．由电路图可知，1R、2R串联，电压表测1R两端的电压,电流表测电路中的电流,故A 不符合题意;B．当滑动变阻器的滑片P移到最左端时，电路为1R的基本电路，由UIR=可知，电源电压故B错误；C．当滑动变阻器的滑片P移到最右端时，滑动变阻器接入电路的阻值最大,由UIR =可知，电路的总电阻23V =30Ω0.1AU R I ==总 因串联电路两端电压等于各部分电压之和，所以滑动变阻器的最大阻值故C 符合题意；D ．当滑动变阻器的滑片P 位于最右端时，电路的总功率23V 0.1A=0.3W P UI ==⨯故D 错误。

故选C 。

2．在如图所示的电路中，电源电压保持不变，R 为定值电阻，闭合开关S ，调节滑动变阻器的滑片，发现电流表的示数由0。

1A 变为0。

3A ，电压表的示数由8V 减少到4V 。

则下列说法正确的是( ）A ．电源电压为20VB ．R 的电功率变化量为1.6WC ．电源电压为15VD ．R 的电功率变化量为3.2W【答案】B【解析】由电路图可知，电阻R 与滑动变阻器R '串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流,由欧姆定律可知，当0.1A I =时,电源电压0.1A +8V U R =⨯；当=0.3A I '时，电源电压0.3A +4V U R =⨯，联立解得：=20R Ω，10V U =;定值电阻R 的电功率变化量：()()()2222=0.3A 200.1A 20 1.6W P I R I R '∆-=⨯Ω-⨯Ω=故选B 。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时（)A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变,灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小,A示数变小,V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小,V与A示数的比值变大3．如图所示,电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小,电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时,电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中,电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时,电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小,电压表示数增大C．电流表示数不变,电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时,下列判断正确的是( ）A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变.只闭合开关S1时,将滑动变阻器的滑片移至最左端，电流表A1的示数为1。

2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

初中物理动态电路定性分析专题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理动态电路定性分析专题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理动态电路定性分析专题的全部内容。

1。

如图所示的电路中,电源电压和灯泡电阻都保持不变,闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是( )A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变,灯泡亮度不变2.如图所示的电路中，开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度____(选填“变亮”“变暗”或“不变"）,电压表的示数将_ (选填“增大"或“减小”）.3．在右图的电路中，电源电压保持不变,R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI。

下列分析正确的是（）A．ΔU/ΔI变大 B．ΔU/ΔI变小C．ΔU/ΔI不变 D．ΔU/ΔI先变小后变大4。

公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器如图所示,电路中R为定值电阻，R为光敏电阻,其阻值随光照强度的增大而减小,烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ )A. 改接大量程 B．增大激光强度C．减少R0阻值 D．减小电源电压5. 如图所示是自动测定油箱内油量的原理图,O为杠杆支点，油量表是由量程为0～0。

6 A的电流表改装而成的，R0阻值为10 Ω,电源电压为3 V，R x是规格为“20 Ω　1 A”的滑动变阻器.当R x的滑片处于最上端时，电路中的电流是___A，此时油量表标示为0；当油面上升时，电路中的电阻将____,电流将 __。

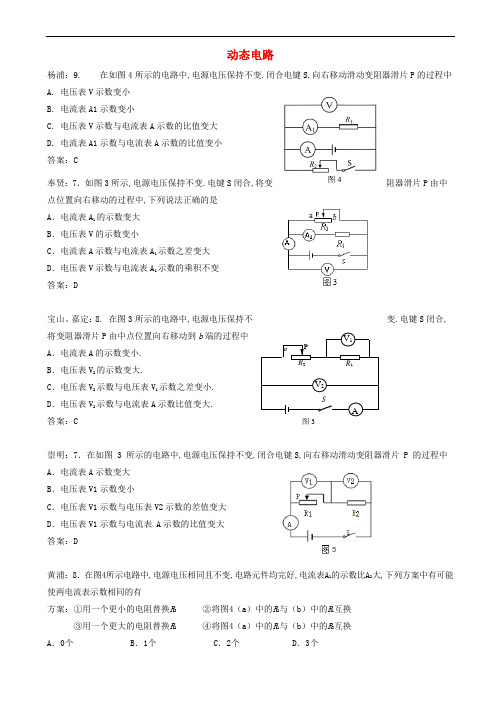

动态电路杨浦：9.在如图4所示的电路中,电源电压保持不变.闭合电键S,向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小答案：C奉贤：7．如图3所示,电源电压保持不变.电键S 闭合,将变阻器滑片P 由中点位置向右移动的过程中,下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中,电源电压保持不变.电键S 闭合,将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小. B ．电压表V 2的示数变大.C ．电压表V 2示数与电压表V 1示数之差变小.D ．电压表V 2示数与电流表A 示数比值变大. 答案：C崇明：7．在如图 3 所示的电路中,电源电压保持不变,闭合电键S,向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中,电源电压相同且不变,电路元件均完好,电流表A 1的示数比A 2大,下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个图3R 2R 1SAV 1V 2P a答案：C金山：6．在图1所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P 向右移动时,不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积答案：A静安：8．在图4所示的电路中,电源电压保持不变,现将一个电压表V 接入电路的AB 或CD 两点间.电键S 闭合后,在向左移动滑动变阻器R 2滑片P 的过程中,下列数值一定不变的是 A.电压表V 的示数 B.电流表A 的示数C.电压表V 示数与电流表A 示数的比值D.电压表V 示数变化量与电流表A 示数变化量的比值 答案：D闵行：7．在如图3所示电路中,电源电压保持不变.将滑动变阻器的滑片向右移动,电压表V 与电流表A 的比值变大.关于电键的通断,下列说法中正确的是 ①电键S 1闭合,S 2断开 ②电键S 1闭合,S 2闭合 ③电键S 1断开,S 2断开 ④电键S 1断开,S 2闭合 A ①② B ②③ C ①②④ D ①②③ 答案：C青浦：8．如图2所示电路,电源电压保持不变,当电键S 闭合,向右移动滑动变阻器滑片P 的过程中 A ．电流表A 的示数变大 B ．电压表V 的示数变小C ．电压表V 示数与电流表A 示数的比值不变D ．电压表示V 示数变化量与电流表A 示数变化量的比值不变图1 PVA R 2R 1SA 1P b图3答案： D徐汇：8.在图2所示的电路中,电源电压保持不变,电键S 断开,在下列的各种操作中,能使电表A 与A 1示数之差变大的是（ ）A.滑动变阻器R 1的滑片向右滑动B.滑动变阳器R 1的滑片向左滑动C.闭合电键S 前后D.闭合电键S 后.滑动变阻器R 1的滑片向右滑动 答案：C虹口：7．在图2所示的电路中,电源电压保持不变,电键S 1 、S 2均闭合.当电键S 2由闭合到断开时 A ．电压表V 示数与电流表A 示数的比值变小 B ．电压表V 示数与电流表A 1示数的比值变小 C ．电压表V 示数与电流表A 示数的乘积变小 D ．电压表V 示数与电流表A 1示数的乘积变小 答案：C松江：14．在图5所示的电路中,电源电压保持不变.闭合电键S 后,各电表都有示数.用某完好的定值电阻R 替换R 1（R >R 1）,在下列①~⑥项中,不变的 （16） ；变大的是 （17） .（均选填下面的序号） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 的示数④电压表V 示数与电流表A 2示数的比值 ⑤电流表A 2示数与电流表A 1示数的比值 ⑥电流表A 示数与电流表A 1示数的比值. 答案：R 1AS 2 V A 1图2 R 2S 1。

动态电路分析专题1．如图 1 所示得电路，电源电压不变，闭合开关S, 将滑动变阻器得滑片P 向左移动得过程中，下列说法正确得就是( )（假设灯丝得电阻不变）A．电压表得示数变小B．电流表得示数变小C．电压表与电流表示数得比值变小D．电压表与电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R 、定值电阻R 以及电压表与电流1 2 R2表连入如图所示电路，热敏电阻得阻值随温度得升高而减小。

闭合开关后，当温度升高时，电压表与电流表得示数变化情况就是( ) VA．电流表与电压表示数均变小R1 A B．电流表与电压表示数均变大S C．电流表示数变小 , 电压表示数变大D．电流表示数变大 , 电压表示数变小3．如图就是某物理兴趣小组设计得压力传感器得原理图，其中弹簧上端与滑动变阻器得滑片P 固定在一起，AB 间连接有可以收缩得导线，R 为定值电阻。

可以显示出传感器所受得压力 F 越大，指针偏转角度越大得1电表就是A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以4、如图 6 所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻得“U－ I ”关系图像如图 7 所示。

则下列判断正确得就是（）A. 电源电压为 10VB．定值电阻 R1得阻值为 20ΩC．滑动变阻器 2 0～ 10ΩR 得阻值变化范围为D．变阻器滑片在中点时，电流表示数为0、 3A5．如图所示得电路中，闭合开关，滑动变阻器滑片向右滑动得过程中（）A．灯泡 1 变亮、 L 2 亮度不变 B ．灯泡 L 1 2 变暗L 变亮、 LC．灯泡 1 2 变亮 D ．灯泡 L 1 2 变亮L 亮度不变、 L 变暗、 L6、如图所示就是一种自动测定邮箱内油量多少得装置，R1就是滑动变阻器，它得金属滑片就是杠杆得一端，从油量表（由电流表改装而成）指针所指得刻度，就能知道邮箱内油量得多少。

则( )A、油量增加，R1得电阻值增大，油量表指针偏转变小。

中考物理---动态电路的定性分析及典型考题【知识扫描】动态电路常见有滑动变阻器型动态电路、特殊电阻型动态电路、开关型动态电路和假滑动变阻器型动态电路四种类型，涉及电路分析、欧姆定律和电功率等相关知识的综合运用.1.滑动变阻器类(1)串联电路当滑动变阻器与定值元件串联，滑片的移动会引起电流和电压的变化，定性分析变化的一般思路是（电源电压不变）：①若滑片移动时的电阻变大→电流变→定值元件两端的电压变→变阻器两端电压的变；②若滑片移动时的电阻变小→电流变→定值元件两端的电压变→变阻器两端电压的变。

(2)并联电路①若滑片移动时电阻变大→总电阻变→总电流变；②若滑片移动时电阻变小→总电阻变→总电流变；2.特殊电阻类特殊电阻型动态电路分析的关键是审清题意，明确题中给出的特殊电阻的变化规律，解题思路与滑动变阻器型动态电路相似.3.开关类开关的断开与闭合也会引起电流实际通过路径的变化，从而造成各元件连接关系的改变进而使电路中的电阻、电流和电压发生变化。

解决这类题的关键在于弄清开关断开或闭合时电路的连接方式和各电表的测量对象，最好是能画出不同情况下的等效电路，化繁为简进行分析.4.假滑动变阻器类假滑动变阻器一般是指在滑片上串联一个电压表的变阻器，因为电压表内部电阻很大相当于断路，所以电流会走下面的电阻丝，而不走滑片，导致无论怎样移滑片都(能或不能)改变滑动变阻器接入电路中的阻值。

类型一滑动变阻器型动态电路题型1 串联电路的动态分析例1 如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A.电流表示数逐渐变小B.电压表示数逐渐变大C.滑动变阻器两端的电压逐渐变大D.小灯泡的亮度逐渐变暗例2 如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器．闭合开关S 后，滑动变阻器滑片P自b向a移动的过程中（）A.电压表V1的示数变大，电路消耗的总功率变小B.电压表V2的示数不变，电路消耗的总功率变大C.电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D.电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大例3 如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是( )A.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和不变D.电压表V1示数的减少量等于V2示数的增加量题型2 并联电路的动态分析例4 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A.电流表示数变小B.灯泡L亮度变亮C.电压表示数变大D.电路消耗的总功率变大例5 如图所示的电路中，闭合开关后，当滑片P向右移动时，说法正确的是( )A.灯泡L变暗B.电压表示数变小C.电流表A1示数变大D.整个电路消耗的总功率变小【巩固训练】1．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变，闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是( ) A.灯泡L亮度变暗 B.电压表示数变大，电流表示数变小C.电压表与电流表示数的比值变小 D．灯泡L的最大功率为0.9W1题图 2题图2．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( )A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1示数变大D．电流表A示数变大，电压表V2示数变大3.如图所示电路，电源电压保持不变。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
