rose建模实验报告

学生实验报告书
实验名称R antional Rose的安装与使用课程名称软件工程成绩
学院（系）专业班级
学生姓名学号实验地点实验日期
一、实验目的
了解Rational Rose建模软件的特色、安装过程、集成开发环境；熟悉Rational Rose的基本功能、方法和操作。

二、实验内容
（1）安装并熟悉Rational Rose。

（2）使用Rational Rose绘制一个患者监护系统的用例图和类图。

三、实验内容
1.安装Rational Rose。

2.利用visio2003画用例图和类图。

题目：目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还可能会延误抢救时机。

某医院打算开发一个以计算机为为中心的患者监护系统，试着画出该系统的运作流程图。

医院对患者监护系统的基本要求是随时接收每个病人的生理信号（脉搏、体温、血压、心电图等），定时记录病人情况以形成患者日志，当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息，此外，护士在需要时还可以要求系统印出某个指定病人的病情报告。

（1）用例图：
（2）类图：
指导教师日期
注：请用A4纸书写，不够另附纸。

第页，共页。

报告编号：YT-FS-3067-83关于rose实验报告模板(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity关于rose实验报告模板(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。

文档可根据实际情况进行修改和使用。

Rose及其应用实验报告姓名班级序号:课程: 软件工程老师:日期地点成绩:一、实验目的1.了解Rational Rose软件界面以及使用方法；2.学会用Rational Rose建立UML模型。

二、实验内容及工具结合课本相关章节在Rational Rose软件中绘制相应的模型。

本次实验以教学管理系统为例。

系统：win8.1企业版软件版本：Rational Rose 20xx企业版Rose简介：Rational Rose是Rational公司出品的一种面向对象的统一建模语言的可视化建模工具用于可视化建模和公司级水平软件应用的组件构造。

Rational Rose包括了统一建模语言（UML），OOSE，以及OMT。

其中统一建模语言（UML）由Rational公司3位世界级面向对象技术专家Grady Booch、Ivar Jacobson、和Jim Rumbaugh通过对早期面向对象研究和设计方法的进一步扩展而得来的，它为可视化建模软件奠定了坚实的理论基础。

同时这样的渊源也使Rational Rose力挫当前市场上很多基于UML可视化建模的工具，例如Microsoft的Visio20xx、Oracle的Designer20xx，还有PlayCase 、CA BPWin、CA ERWin、Sybase PowerDesigner等等。

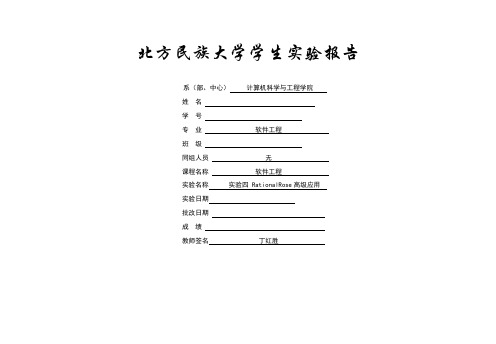

北方民族大学学生实验报告
系（部、中心）计算机科学与工程学院
姓名
学号
专业软件工程
班级
同组人员无
课程名称软件工程
实验名称实验四 RationalRose高级应用
实验日期
批改日期
成绩
教师签名丁红胜
一、 实验目的
1.学习使用面向对象建模工具Rational rose 绘制软件工程各种模型视图的方法
2.了解Rational rose 支持的双向工程
二、 实验内容：
实验内容：
1 使用Rational rose 绘制并提交一个与项目有关的交互图。

: Item
3: creat a new inquire
10: update data
2
使用Rational rose 绘制并提交一个与项目有时序图。

: Borrower
: LoginSystem
: Login
: Title
: Item
3 使用Rational rose 绘制并提交一个与项目有关的组建图。

Loan
4 使用
Rational rose 绘制并提交一个与项目有关的配置图。

5了解Rational rose 支持的双向工程。

附：机器人自动传输的状态图。

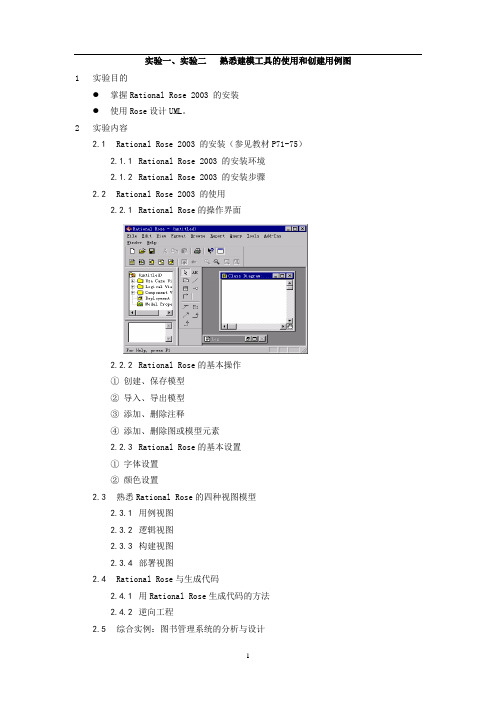

实验一、实验二熟悉建模工具的使用和创建用例图1实验目的●掌握Rational Rose 2003 的安装●使用Rose设计UML。

2实验内容2.1Rational Rose 2003 的安装（参见教材P71-75）2.1.1 Rational Rose 2003 的安装环境2.1.2 Rational Rose 2003 的安装步骤2.2Rational Rose 2003 的使用2.2.1 Rational Rose的操作界面2.2.2 Rational Rose的基本操作①创建、保存模型②导入、导出模型③添加、删除注释④添加、删除图或模型元素2.2.3 Rational Rose的基本设置①字体设置②颜色设置2.3熟悉Rational Rose的四种视图模型2.3.1用例视图2.3.2逻辑视图2.3.3构建视图2.3.4部署视图2.4Rational Rose与生成代码2.4.1用Rational Rose生成代码的方法2.4.2逆向工程2.5综合实例：图书管理系统的分析与设计系统需求描述总体要求：图书管理系统的用户是借阅者和图书管理员。

借阅者使用系统借书、预定书刊及还书。

图书管理员使用系统进行图书馆业务的管理工作，包括借阅者、书刊和物理书看的信息维护。

其中，“书刊”代表书刊的种类，“物理书看”代表每种书刊的具体物理书籍，每种书刊可以有多个物理书刊。

因此，对于本图书管理系统，要求提供两个方面的服务：1.借书管理服务：负责为借阅者提供借书、预定书刊（包括取消预订）以及还书服务。

2.信息管理服务：负责提供借阅者、书刊和物理书刊的信息维护服务。

2.6独立完成系统的功能细化1. 借书管理服务的功能：2. 信息管理服务的功能：2.7为系统的用例建模1. 识别参与者：2. 识别用例：3. 画出系统用例图：4. 为“登录”、“借书”、“还书”三个用例编写用例叙述。

实验数据：1登录注册用户查询浏览预订图书普通读者取消预订管理读者管理图书资料登记借书图书管理员登记还书图书管理系统用例图实验心得：实验三、实验四创建类图、序列图和协作图1实验目的●学会构思类图、序列图和协作图●掌握在Rational Rose 2003中绘制类图、序列图和协作图2实验内容2.1针对综合实例：图书管理系统的分析与设计。

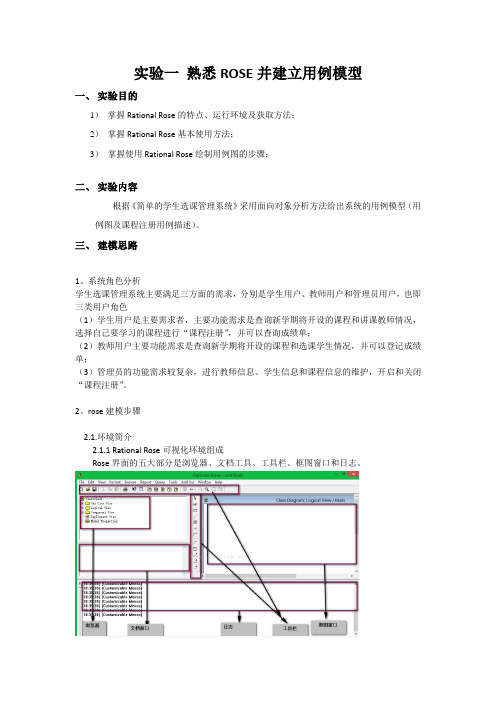

实验一熟悉ROSE并建立用例模型一、实验目的1）掌握Rational Rose的特点、运行环境及获取方法；2）掌握Rational Rose基本使用方法；3）掌握使用Rational Rose绘制用例图的步骤；二、实验内容根据《简单的学生选课管理系统》采用面向对象分析方法给出系统的用例模型（用例图及课程注册用例描述）。

三、建模思路1、系统角色分析学生选课管理系统主要满足三方面的需求，分别是学生用户、教师用户和管理员用户，也即三类用户角色（1）学生用户是主要需求者，主要功能需求是查询新学期将开设的课程和讲课教师情况，选择自己要学习的课程进行“课程注册”，并可以查询成绩单；（2）教师用户主要功能需求是查询新学期将开设的课程和选课学生情况，并可以登记成绩单；（3）管理员的功能需求较复杂，进行教师信息、学生信息和课程信息的维护，开启和关闭“课程注册”。

2、rose建模步骤2.1.环境简介2.1.1 Rational Rose可视化环境组成Rose界面的五大部分是浏览器、文档工具、工具栏、框图窗口和日志。

1、浏览器：用于在模型中迅速漫游。

2、文档工具：用于查看或更新模型元素的文档。

3、工具栏：用于迅速访问常用命令。

4、框图窗口：用于显示和编辑一个或几个UML框图。

5、日志：用于查看错误信息和报告各个命令的结果。

2.1.2浏览器和视图浏览器是层次结构，用于在Rose模型中迅速漫游。

在浏览器中显示了模型中增加的一切，如参与者、用例、类、组件等等。

浏览器中包含四个视图：Use Case视图、Logical视图、Component视图和Deployment 视图。

点击每个视图的右键，选择new就可以看到这个视图所包含的一些模型元素。

2.1.3框图窗口我们可以浏览模型中的一个或几个UML框图。

改变框图中的元素时，Rose自动更新浏览器。

同样用浏览器改变元素时，Rose自动更新相应框图。

这样，Rose就可以保证模型的一致性。

实验二利用ROSE建立领域模型一、实验目的掌握使用Rational Rose绘制类图的步骤；二、实验内容根据《简单的学生选课管理系统需求描述》采用面向对象分析方法给出系统的领域模型（初始类图）。

三、建模思路1、系统分析通过分析学生选课管理系统，可抽象出如下六个类：①学生类②管理员类③教师类④用户基类⑤课程类⑥选课表类下面分析各个类的基本属性和方法用户基类是系统所有用户的基类，所有用户都需继承该基类。

用户基类有如下属性和方法（1）用户ID（2）用户密码（3）登录验证方法对于学生类有如下属性和方法（1）姓名（2）院系（3）班级（4）添加学生（5）删除学生（6）更新学生教师类有如下属性和方法（1）姓名（2）院系（3）添加教师（4）删除教师（5）更新教师对于管理员直接继承用户基类较简单课程类有如下属性和方法（1）课程ID（2）开课教师（3）课程名（4）学时（5）上课教室（6）添加课程（7）删除课程（8）修改课程信息（9）获取课程列表选课表类有如下属性和方法（1）学生ID（2）课程ID（3）教师ID（4）学分（5）选修课程（6）退选课程（7）获取选课信息（8）提交成绩2、rose建模步骤2.1. 建立类图class diagram类图显示系统之中类和类之间的交互。

2.1.1创建类在Rational Rose中可以通过几种途径来创建类。

最简单的方法是利用模型的Logic视图中的类图标和绘图工具，在图中创建一个类。

或者，在浏览器中选择一个包并使用快捷菜单的new→class。

一旦创建了一个类，就可以通过双击打开它的对话框并在Documentation字段中添加文本来对这个类进行说明。

2.1.2创建方法(1) 选择浏览器中或类图上的类。

(2) 使用快捷菜单的new→Operation(3) 输入方法的名字，可在Documentation字段中为该方法输入描述其目的的简要说明。

2.1.3创建属性(1) 选择浏览器中或类图上的类。
