ug 环境变量设置大全

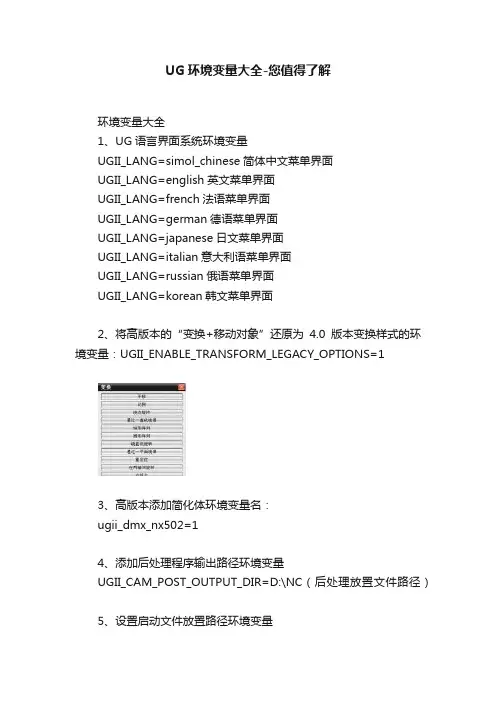

UG环境变量大全-您值得了解环境变量大全1、UG语言界面系统环境变量UGII_LANG=simol_chinese简体中文菜单界面UGII_LANG=english英文菜单界面UGII_LANG=french法语菜单界面UGII_LANG=german德语菜单界面UGII_LANG=japanese日文菜单界面UGII_LANG=italian意大利语菜单界面UGII_LANG=russian俄语菜单界面UGII_LANG=korean韩文菜单界面2、将高版本的“变换+移动对象”还原为4.0版本变换样式的环境变量：UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=13、高版本添加简化体环境变量名：ugii_dmx_nx502=14、添加后处理程序输出路径环境变量UGII_CAM_POST_OUTPUT_DIR=D:\NC（后处理放置文件路径）5、设置启动文件放置路径环境变量UGII_ROOT_DIR= D:\Program Files\UGS\NX 7.5\UGII（启动文件放置路径）6、设置UG安装路径环境变量UGII_BASE_DIR= D:\Program Files\UGS\NX 7.5\UGII（UG安装路径）7、工程图文字放置路径环境变量UGII_CHARACTER_FONT_DIR= D:\TS_NX\ugfonts（工程图文字放置路径文件）8、UG自动调用安装外挂环境变量UGII_USER_DIR 定义用户二次开发程序目录UGII_SITE_DIR 定义用户共用二次开发程序的目录UGII_VENDOR_DIR 定义第三方二次开发的程序目录UGII_GROUP_DIR 这个也能用9、UG背景图片设置环境变量UGII_BACKGROUND_PICTURE=D:\TS_NX\NX.JPG10、WIN7系统下安装安装UG7.0以上版本拖工具条卡死解决办法UGII_BACKGROUND_URL=NONE11、后处理原文件放置位置UGII_CAM_POST_DIR。

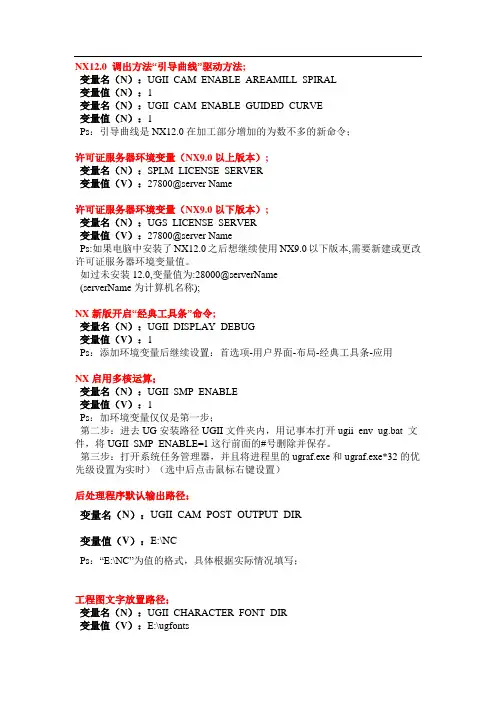

NX12.0 调出方法“引导曲线”驱动方法;变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值（N）：1变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE变量值（N）：1Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；许可证服务器环境变量（NX9.0以上版本）;变量名（N）：SPLM_LICENSE_SERVER变量值（V）：27800@server Name许可证服务器环境变量（NX9.0以下版本）;变量名（N）：UGS_LICENSE_SERVER变量值（V）：27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。

如过未安装12.0,变量值为:28000@serverName(serverName为计算机名称);NX新版开启“经典工具条”命令;变量名（N）：UGII_DISPLAY_DEBUG变量值（V）：1Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用NX启用多核运算；变量名（N）：UGII_SMP_ENABLE变量值（V）：1Ps：加环境变量仅仅是第一步；第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面的#号删除并保存。

第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）后处理程序默认输出路径；变量名（N）：UGII_CAM_POST_OUTPUT_DIR变量值（V）：E:\NCPs：“E:\NC”为值的格式，具体根据实际情况填写；工程图文字放置路径；变量名（N）：UGII_CHARACTER_FONT_DIR变量值（V）：E:\ugfontsPs：“E:\ugfonts”为值的格式，具体根据实际情况填写；更改启动界面背景图片;变量名（N）：UGII_BACKGROUND_PICTURE变量值（V）：D:\NX.JPGPs：“D:\NX.JPG”为值的格式，具体根据实际情况填写；NX界面语言；变量名（N）：UGII_LANG变量值（V）：english （英语）变量值（V）：chinese （中文）变量值（V）：french （法语）变量值（V）：german （德语）变量值（V）：japanese （日文）变量值（V）：italian （意大利语）变量值（V）：russian （俄语）变量值（V）：korean （韩文）Ps：括号内为备注，不写入变量值中；外挂调用安装接口;变量名（N）：UGII_USER_DIR变量名（N）：UGII_SITE_DIR变量名（N）：UGII_VENDOR_DIR变量名（N）：UGII_GROUP_DIR变量值（V）：D:\Siemens\NX 12.0\ITOOLSPs：“D:\Siemens\NX 12.0\ITOOLS”为值的格式，具体根据实际情况填写古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。

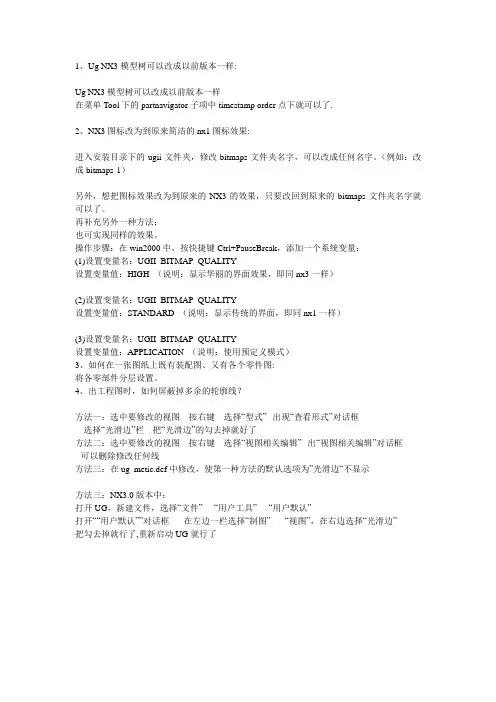

1、Ug NX3模型树可以改成以前版本一样:Ug NX3模型树可以改成以前版本一样在菜单Tool下的partnavigator子项中timestamp order点下就可以了.2、NX3图标改为到原来简洁的nx1图标效果:进入安装目录下的ugii文件夹，修改bitmaps文件夹名字，可以改成任何名字。

（例如：改成bitmaps-1）另外，想把图标效果改为到原来的NX3的效果，只要改回到原来的bitmaps文件夹名字就可以了。

再补充另外一种方法：也可实现同样的效果。

操作步骤：在win2000中，按快捷键Ctrl+PauseBreak，添加一个系统变量：(1)设置变量名：UGII_BITMAP_QUALITY设置变量值：HIGH （说明：显示华丽的界面效果，即同nx3一样）(2)设置变量名：UGII_BITMAP_QUALITY设置变量值：STANDARD （说明：显示传统的界面，即同nx1一样）(3)设置变量名：UGII_BITMAP_QUALITY设置变量值：APPLICATION （说明：使用预定义模式）3、如何在一张图纸上既有装配图、又有各个零件图:将各零部件分层设置。

4、出工程图时，如何屏蔽掉多余的轮廓线？方法一：选中要修改的视图---按右键---选择“型式”--出现“查看形式”对话框---选择“光滑边”栏---把“光滑边”的勾去掉就好了方法二：选中要修改的视图---按右键---选择“视图相关编辑”--出“视图相关编辑”对话框--可以删除修改任何线方法三：在ug_metic.def中修改，使第一种方法的默认选项为”光滑边“不显示方法三：NX3.0版本中：打开UG，新建文件，选择“文件”----“用户工具”----“用户默认”打开““用户默认””对话框-----在左边一栏选择“制图”-----“视图”，在右边选择“光滑边”把勾去掉就行了,重新启动UG就行了。

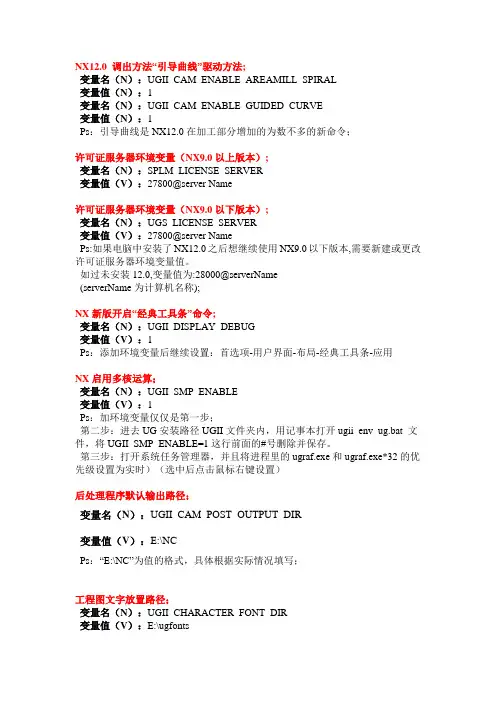

NX12.0 调出方法“引导曲线”驱动方法;变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值（N）：1变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE变量值（N）：1Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；许可证服务器环境变量（NX9.0以上版本）;变量名（N）：SPLM_LICENSE_SERVER变量值（V）：27800@server Name许可证服务器环境变量（NX9.0以下版本）;变量名（N）：UGS_LICENSE_SERVER变量值（V）：27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。

如过未安装12.0,变量值为:28000@serverName(serverName为计算机名称);NX新版开启“经典工具条”命令;变量名（N）：UGII_DISPLAY_DEBUG变量值（V）：1Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用NX启用多核运算；变量名（N）：UGII_SMP_ENABLE变量值（V）：1Ps：加环境变量仅仅是第一步；第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面的#号删除并保存。

第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）后处理程序默认输出路径；变量名（N）：UGII_CAM_POST_OUTPUT_DIR变量值（V）：E:\NCPs：“E:\NC”为值的格式，具体根据实际情况填写；工程图文字放置路径；变量名（N）：UGII_CHARACTER_FONT_DIR变量值（V）：E:\ugfontsPs：“E:\ugfonts”为值的格式，具体根据实际情况填写；更改启动界面背景图片;变量名（N）：UGII_BACKGROUND_PICTURE变量值（V）：D:\NX.JPGPs：“D:\NX.JPG”为值的格式，具体根据实际情况填写；NX界面语言；变量名（N）：UGII_LANG变量值（V）：english （英语）变量值（V）：chinese （中文）变量值（V）：french （法语）变量值（V）：german （德语）变量值（V）：japanese （日文）变量值（V）：italian （意大利语）变量值（V）：russian （俄语）变量值（V）：korean （韩文）Ps：括号内为备注，不写入变量值中；外挂调用安装接口;变量名（N）：UGII_USER_DIR变量名（N）：UGII_SITE_DIR变量名（N）：UGII_VENDOR_DIR变量名（N）：UGII_GROUP_DIR变量值（V）：D:\Siemens\NX 12.0\ITOOLSPs：“D:\Siemens\NX 12.0\ITOOLS”为值的格式，具体根据实际情况填写。

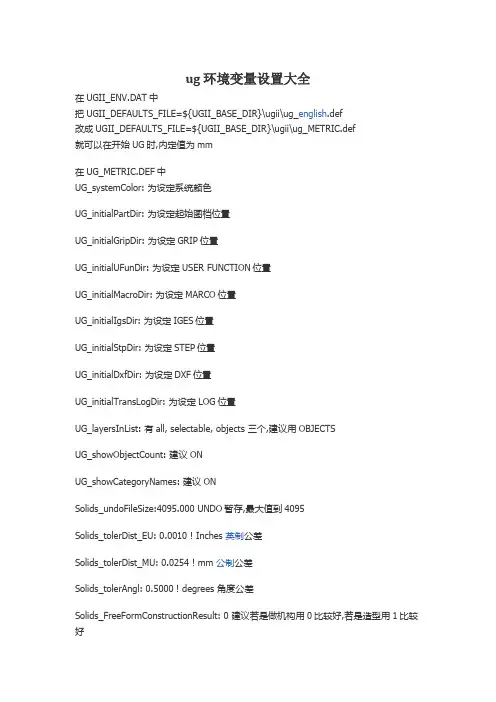

ug 环境变量设置大全在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制 UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件 ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行 ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。

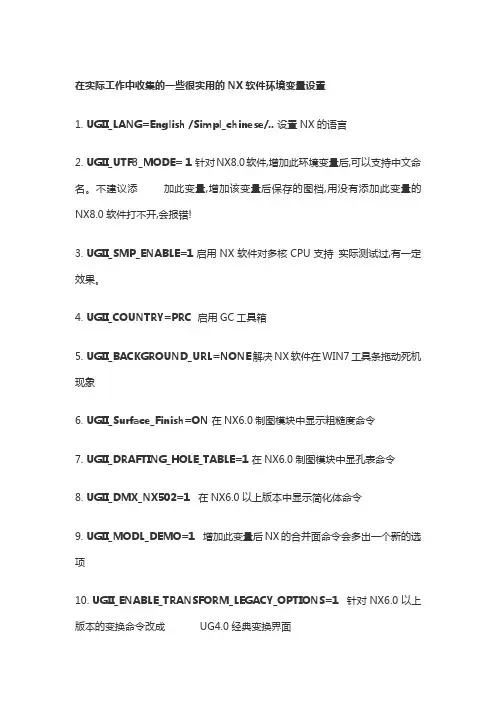

在实际工作中收集的一些很实用的NX软件环境变量设置
1. UGII_LANG=English /Simpl_chinese/..设置NX的语言
2. UGII_UTF8_MODE= 1针对NX8.0软件,增加此环境变量后,可以支持中文命名。

不建议添加此变量,增加该变量后保存的图档,用没有添加此变量的NX8.0软件打不开,会报错!
3. UGII_SMP_ENABLE=1 启用NX软件对多核CPU支持实际测试过,有一定效果。

4. UGII_COUNTRY=PRC启用GC工具箱
5. UGII_BACKGROUND_URL=NONE解决NX软件在WIN7工具条拖动死机现象
6. UGII_Surface_Finish=ON在NX6.0制图模块中显示粗糙度命令
7. UGII_DRAFTING_HOLE_TABLE=1在NX6.0制图模块中显孔表命令
8. UGII_DMX_NX502=1在NX6.0以上版本中显示简化体命令
9. UGII_MODL_DEMO=1增加此变量后NX的合并面命令会多出一个新的选项
10. UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1针对NX6.0以上版本的变换命令改成 UG4.0经典变换界面
11. UGII_USER_DIR=D:\DIR设置外挂路径的环境变量
UGII_VENDOR_DIR=D:\DIR设置外挂路径的环境变量UGII_SITE_DIR= D:\DIR设置外挂路径的环境变量。

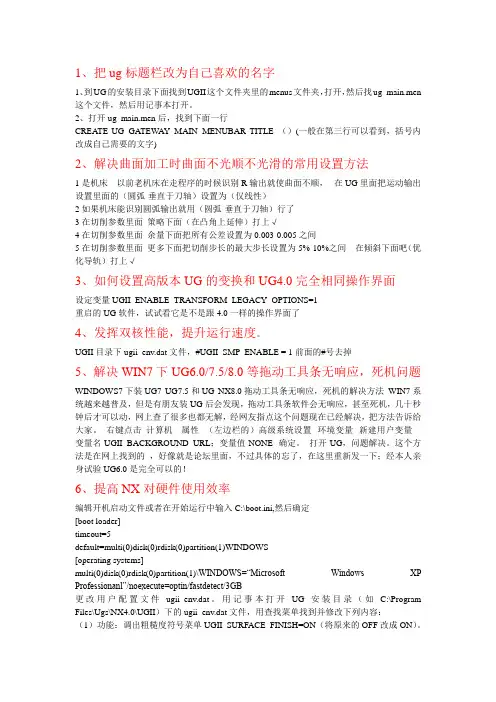

1、把ug标题栏改为自己喜欢的名字1、到UG的安装目录下面找到UGII这个文件夹里的menus文件夹，打开，然后找ug_main.men 这个文件，然后用记事本打开。

2、打开ug_main.men后，找到下面一行CREATE UG_GATEW AY_MAIN_MENUBAR TITLE （）(一般在第三行可以看到，括号内改成自己需要的文字)2、解决曲面加工时曲面不光顺不光滑的常用设置方法1是机床以前老机床在走程序的时候识别R输出就使曲面不顺，在UG里面把运动输出设置里面的（圆弧-垂直于刀轴）设置为（仅线性）2如果机床能识别圆弧输出就用（圆弧-垂直于刀轴）行了3在切削参数里面策略下面（在凸角上延伸）打上√4在切削参数里面余量下面把所有公差设置为0.003-0.005之间5在切削参数里面更多下面把切削步长的最大步长设置为5%-10%之间在倾斜下面吧（优化导轨）打上√3、如何设置高版本UG的变换和UG4.0完全相同操作界面设定变量UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1重启的UG软件，试试看它是不是跟4.0一样的操作界面了4、发挥双核性能，提升运行速度。

UGII目录下ugii_env.dat文件，#UGII_SMP_ENABLE = 1前面的#号去掉5、解决WIN7下UG6.0/7.5/8.0等拖动工具条无响应，死机问题WINDOWS7下装UG7 UG7.5和UG NX8.0拖动工具条无响应，死机的解决方法WIN7系统越来越普及，但是有朋友装UG后会发现，拖动工具条软件会无响应，甚至死机，几十秒钟后才可以动，网上查了很多也都无解，经网友指点这个问题现在已经解决，把方法告诉给大家。

右键点击计算机---属性--（左边栏的）高级系统设置--环境变量--新建用户变量---变量名UGII_BACKGROUND_URL；变量值NONE--确定。

打开UG，问题解决。

这个方法是在网上找到的，好像就是论坛里面，不过具体的忘了，在这里重新发一下；经本人亲身试验UG6.0是完全可以的！6、提高NX对硬件使用效率编辑开机启动文件或者在开始运行中输入C:\boot.ini,然后确定[boot loader]timeout=5default=multi(0)disk(0)rdisk(0)partition(1)WINDOWS[operating systems]multi(0)disk(0)rdisk(0)partition(1)\WINDOWS=“Microsoft Windows XP Professionanl”/noexecute=optin/fastdetect/3GB更改用户配置文件ugii_env.dat。

在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def 就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinaset UGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_main.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。

阅读使人快乐，成长需要时间环境变量的设置、库文件的建立、零件族表文件的建立、零件库节点的添加。

2.1环境变量的设置因为国内用户使用的主单位大都是米制，所以需要把UG环境变量设置文件里面管道应用的默认设置从英制改成米制。

具体方法是在UG安装目录下的UGII子目录中，找到ugii_env.dat文件，用记事本打开，在英制管道变量的所有变量行前加“#”，以屏蔽掉该变量设置，再把与之对应的米制管道变量的所有变量行前的“#”去掉，使之发挥作用，保存关闭。

然后在UGROUTE_MECH目录下的ugroute_mech_mm.apv文件中设置需要调用的plv库文件、dr设计规则文件等相关参数。

2.2零件族文件的建立零件族文件即一个零件族的主文件，可以用变量来驱动其参数而形成一系列形状类似而具体尺寸各异的零件，它的建立有如下几个步骤：（1）新建单位为mm的管道截面文件，设第255层为工作层；（2）使用草图工具构建如图1所示的草图，并用几个主要参数如长、宽、导角半径等来限制草图的尺寸与位置，使之关于参考轴对称，结束草图；图1 截面草图（3）在表达式中新建一个管道厚度尺寸：thick=3；（4）在Tools下面点击Part Families，在弹出的对话框中取消Importable Part Family Template前的勾，然后在Available Columns栏中选择length、width、edgeblend以及thick，点击Add Column添加到Chosen Column中，在Family Save Directory下键入零件库文件所在的目录，点击Create，弹出Spreed Sheet窗口，在其中输入各零件的零件名及所需驱动数据，再点击PartFamily菜单下的Save Family命令保存零件族并返回到UG；（5）进入管道模块，点击Qualify Part命令，弹出图2所示对话框，将单选按钮置为Stock(若是建立管接头零件族，则应选Fitting)，分别在Simple和Detail栏下编辑管道截面，并选中第二步所建立的截面图，在建立Detail截面时，First Offset设为-thick；图2 Qualify part 对话框（6）保存文件。

NX12.0 调出方法“引导曲线”驱动方法;变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值（N）：1变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE变量值（N）：1Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；许可证服务器环境变量（NX9.0以上版本）;变量名（N）：SPLM_LICENSE_SERVER变量值（V）：27800@server Name许可证服务器环境变量（NX9.0以下版本）;变量名（N）：UGS_LICENSE_SERVER变量值（V）：27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。

如过未安装12.0,变量值为:28000@serverName(serverName为计算机名称);NX新版开启“经典工具条”命令;变量名（N）：UGII_DISPLAY_DEBUG变量值（V）：1Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用NX启用多核运算；变量名（N）：UGII_SMP_ENABLE变量值（V）：1Ps：加环境变量仅仅是第一步；第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面的#号删除并保存。

第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）后处理程序默认输出路径；变量名（N）：UGII_CAM_POST_OUTPUT_DIR变量值（V）：E:\NCPs：“E:\NC”为值的格式，具体根据实际情况填写；工程图文字放置路径；变量名（N）：UGII_CHARACTER_FONT_DIR变量值（V）：E:\ugfontsPs：“E:\ugfonts”为值的格式，具体根据实际情况填写；更改启动界面背景图片;变量名（N）：UGII_BACKGROUND_PICTURE变量值（V）：D:\NX.JPGPs：“D:\NX.JPG”为值的格式，具体根据实际情况填写；NX界面语言；变量名（N）：UGII_LANG变量值（V）：english （英语）变量值（V）：chinese （中文）变量值（V）：french （法语）变量值（V）：german （德语）变量值（V）：japanese （日文）变量值（V）：italian （意大利语）变量值（V）：russian （俄语）变量值（V）：korean （韩文）Ps：括号内为备注，不写入变量值中；外挂调用安装接口;变量名（N）：UGII_USER_DIR变量名（N）：UGII_SITE_DIR变量名（N）：UGII_VENDOR_DIR变量名（N）：UGII_GROUP_DIR变量值（V）：D:\Siemens\NX 12.0\ITOOLSPs：“D:\Siemens\NX 12.0\ITOOLS”为值的格式，具体根据实际情况填写古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。
