常见的音频接头

音频和视频各种接头结构和用途1、RCA是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。

RCA俗称莲花插座，几乎所有的电视机、影碟机类产品都有这个接口。

它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。

RCA接头是目前为止最为常见的一种音/视频接线端子。

这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。

RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。

RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。

有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。

一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。

RCA，BNC有什么区别?怎么选择?同轴是最早的数位传输规格，标准阻抗为75Ω，输出电压0.5V。

不过早期由於常见於仪器上的BNC头不普及，所以厂商多以单端的RCA头代替，这就埋下了一个道现代还争论不休的问题。

RCA头本身是没有阻抗特性的，随著使用情况不同，它的阻抗时高时低，因此不同品牌的数位线换上去都有声音差异，以上的因素占了一大部分。

后来有厂家认清这个事实，在机器上开始装设BNC接头，但制线的工厂配合度却很低，於是BNC-RCA转换头应运而生，但那确实是笑话。

制线工厂不愿生产BNC线的原因，一是不容易让线材保持75Ω阻抗，二是BNC头不能用焊接，它有一套复杂的夹线程序，而这些会让他们赖以卖钱的神秘感消失殆尽。

美国Krell在KPS20i CD唱盘白皮书中清楚的写道，他们认为AT&T光纤的传输速度最快，频宽规格也高达50MHz，是目前最佳的数位传输模式。

常见音视频接口1、S-Video（S端子）S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S-Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

（S端子又可以分为三种：普通S端子、增强型S端子盒VIVO端子）（S端子口）（S端子连接线）2、AV接口AV 接口具体全称叫标准视频输入（RCA）接口,通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

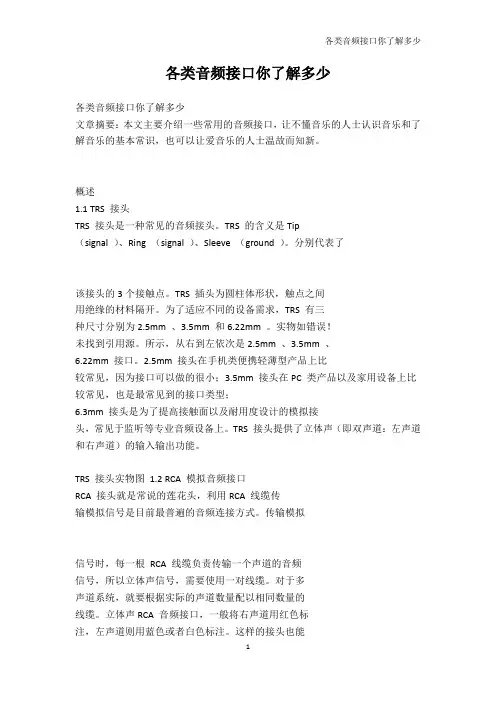

各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。

概述1.1 TRS 接头TRS 接头是一种常见的音频接头。

TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。

分别代表了该接头的3个接触点。

TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。

为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。

实物如错误！未找到引用源。

所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。

2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。

TRS 接头实物图 1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。

传输模拟信号时，每一根 RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。

对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。

这样的接头也能够传输数字信号。

RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。

最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。

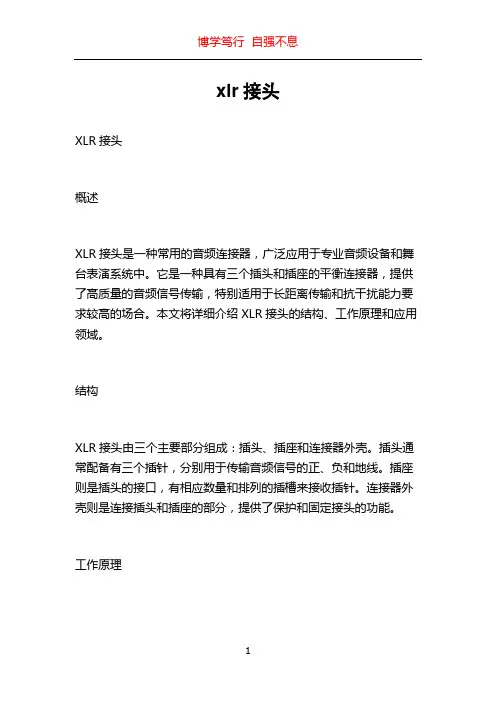

xlr接头XLR接头概述XLR接头是一种常用的音频连接器，广泛应用于专业音频设备和舞台表演系统中。

它是一种具有三个插头和插座的平衡连接器，提供了高质量的音频信号传输，特别适用于长距离传输和抗干扰能力要求较高的场合。

本文将详细介绍XLR接头的结构、工作原理和应用领域。

结构XLR接头由三个主要部分组成：插头、插座和连接器外壳。

插头通常配备有三个插针，分别用于传输音频信号的正、负和地线。

插座则是插头的接口，有相应数量和排列的插槽来接收插针。

连接器外壳则是连接插头和插座的部分，提供了保护和固定接头的功能。

工作原理XLR接头采用了平衡音频传输的原理，即通过两条相互独立但平行的信号线传输音频信号。

其中一条信号线传输正相位的音频信号，另一条则传输负相位的音频信号。

通过这种方式，XLR接头可以有效地抑制外界干扰信号的影响，提供更清晰、更稳定的音频信号传输。

应用领域XLR接头广泛应用于各种音频设备和系统中，尤其是需要长距离传输和高质量音频信号的场合。

以下是一些常见的应用领域：1. 录音室和音乐制作：在音乐录音室和音乐制作过程中，XLR接头常用于连接麦克风、音箱、录音设备和混音台等设备，以实现高质量的音频录制和处理。

2. 演出和舞台表演：在演唱会、音乐会和剧场等现场表演中，XLR接头被广泛应用于音箱、麦克风和音频调音台等设备之间的连接，确保音频信号的稳定传输和良好的音质。

3. 广播和电视：广播电台和电视台采用XLR接头连接各种音频设备，如话筒、音箱、音频处理器等，以提供高质量的音频广播和录制。

4. 会议和演讲：在会议和演讲场合，XLR接头可以用于连接讲台话筒、会议音箱和音频调音台等设备，确保演讲者的声音清晰传输并提供良好的声音效果。

5. 专业音频设备：除了以上领域，XLR接头还广泛应用于各类专业音频设备，如功放器、音频处理器、录音机等，以提供高品质的音频信号传输和处理。

总结XLR接头作为一种常用的音频连接器，以其平衡音频传输和抗干扰能力出众的特点，在各类专业音频设备和系统中广泛应用。

各类音频接口你了解多少各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。

概述1.1 TRS 接头TRS 接头是一种常见的音频接头。

TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。

分别代表了该接头的3个接触点。

TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。

为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。

实物如错误！未找到引用源。

所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。

2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。

TRS 接头实物图1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。

传输模拟信号时，每一根RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。

对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。

这样的接头也能够传输数字信号。

RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。

最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。

信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

分量视频接口通常采用YPbPr和YCbCr两种标识。

分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。

常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。

音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。

不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。

如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。

首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。

不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。

连接器是接口在物理上的实现，是实现电路互连的装置。

人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。

在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。

模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。

接下来介绍3.5mm和6.3mm两种规格的TRS接头。

2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。

常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆，双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声D25ADAT ALESIE 一对光纤，8通道、立体声光纤连接头。

⾳响弱电集成中常⽤⾳频接⼝⼤全在弱电系统集成的⼯作中，涉及到各种各样的⾳频接⼝，这些⾳频接⼝有着各⾃的特点，在不同的⾳响系统中应⽤。

今天⼩编带⼤家⼀起认识⼀下，在⾳响弱电集成中常⽤的⾳频接⼝都有哪些？卡侬接⼝ XLR 3-Pin卡侬接⼝是最常见的⾳频接⼝之⼀，在会议室的⾳响集成中⼴泛应⽤。

接头分为公头和母头，在选择设备连线时要注意接⼝的兼容性。

在会议室集成中，我们经常可以在麦克风、调⾳台等设备上看到卡侬接⼝。

最常⽤的卡侬接⼝是3芯，根据需求的不同有的设备会⽤到4芯、5芯、6芯和7芯的。

莲花头 RCARCA⼜叫AV端⼦，也称AV 接⼝，⼏乎所有的电视机、影碟机类产品都有这个接⼝。

RCA接头是最为常见的⼀种⾳/视频接线端⼦。

RCA端⼦采⽤同轴传输信号的⽅式，中轴⽤来传输信号，外沿⼀圈的接触层⽤来接地，可以⽤来传输数字⾳频信号和模拟视频信号。

同样RCA莲花头接⼝也分为公头和母头，在会议室⾳响集成中应⽤⾮常⼴泛。

在DVD、电脑⾳箱、电视机上我们都可以看到这种莲花头接⼝。

TS接⼝ Phone ConnectorTS接⼝也叫Phone Connector 这与我们早期的电话有关，我们都看到过早期的⼈⼯电话交换机，需要话务员将你的电话与被叫接通，在电话单交换机上使⽤的就是这种⾳频接⼝。

⼤家不要与今天的电话接⼝，Telephone Connector搞混淆了。

⼩编后续会专门为⼤家介绍电话通信接⼝。

TS接⼝我们最常见的就是电脑、⼿机上应⽤的3.5mm TS接⼝。

但是细⼼的⼈们可能会发现，我们平时⽤的⼿机、电脑⽿机并不太⼀样，它们的接⼝结数是不同的。

实际上，不同结数的TS接⼝，命名⽅式也是不同的。

TS接⼝的命名规则也是⾮常简单，每增加⼀结不在TS之间加⼀个R。

⽐如3结⽿机插⼝就是TRS、4结接⼝就是TRRS。

在⾳响系统的集成项⽬中，我们更多的会⽤到另外⼀种TS接⼝。

6.35mm的TS接⼝，也就是我们常说的⼤⼆芯。

在调⾳台、麦克风系统中应⽤的⾮常⼴泛。

音频接口简介本文缘起：音频接口，是在传输音频信号的时候使用的接口。

它可以是模拟的，也可以是数字的。

在使用R&S®UPV 音频分析仪进行音频测试时，会接触到各式各样的音频接口。

如果缺乏对音频接口的基本了解，势必会妨碍对于音频测试与测量的理解与应用。

鄙人在做技术支持的过程中，深切的感受到了这一点。

故而，决定撰写一篇关于音频接口的文章，以资他人借鉴。

内容安排：1.前言2.模拟音频接口3.平衡信号和非平衡信号4.数字音频接口5.结语1.前言不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。

限于篇幅与个人水平，本文不可能囊括所有的接口。

在此，仅对常用的接口做一个简单的介绍，普及基本的接口知识，以做抛砖引玉之用。

首先，明确两个概念的涵义及关系：接口（interface）和连接器（或叫做接头，connecctor）。

不同的音频标准都需要定义各自的的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。

简而言之，连接器是接口在物理上的实现，是实现电路互连的装置。

人们习惯于将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以蔽之，即插头（英文：Male connector、plug）和插座（英文：Female connector、socket）。

在实际应用中，由于习惯，人们经常将接口（interface）和接头（connector）二者不加区分的通用，因此，本文在文字上也不做严格的区分，相信读者可根据上下文的内容心领神会。

接下来，按照技术发展的历史，首先来介绍模拟音频接口。

2.模拟音频接口2.1 TRS 接头TRS接头是一种常见的音频接头。

TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。

分别代表了该接头的3个接触点。

视频输出端口介绍 (HDMI 、DVI 、VGA 、RGB 、分量、S 端子、USB 接口)1.S 端子标准S 端子音频复合视频S 端子色差常规连接示意图S 端子（S-Video ）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y 与色度信号C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD 或VCD 、TV 、PC 都具备S 端子输出功能，投影机可通过专用的S 端子线与这些设备的相应端子连接进行视频输入。

标准S 端子连接线显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA 接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。

RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的音频转RCA线3.5mm音频接口转2RCA，用于和电脑等设备的音频连接。

RCA音频端子一般成对地用不同颜色3.5mm3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。

为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是2.5mm、3.5mm和6.22mm接头。

2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.22mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS接口：模拟接头目前最高阶的应用便是平衡电路传输了，这个问题我们会在XLR接口中详细叙述它的实现方式。

平衡模拟音频和非平衡的接口一样，1/4 TRS平衡接口能提供平衡输入/输出。

TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。

分别代表了该接口的3个接触点（其实与6.22mm接口一样）。

1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。

对于一个真正的1/4 TRS平衡接口来说，其成本将是非平衡的2倍多。

因此采用1/4 TRS平衡接口的设备一般是高档设备XLR接口：XLR接口XLR俗称卡侬头，有三针插头和锁定装置组成。

由于采用了锁定装置，XLR连接相当牢靠。

XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口，因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。

常见模拟音频接口介绍1 玩音频我们总要碰到各种各样的接口如果不了解会出现什么情况根本不知道怎么用也不知道为什么不出声。

这可不是危言耸听因为有些接口虽然貌似一样但是实现原理却完全不同。

即便你认识它了可你知道它的内在么看似简单的接头它又是如何工作的呢譬如说看似最简单的3.5mm接头为何两声道的东东它有分成三段别着急下面笔者就为大家答疑解惑。

几乎所有电气类接口在市场上都被人形象的分成两类“公头”和“母头”而如果换个说法可能大家会更清楚的了解“公头”对应“接头”“母头”对应“插孔”。

OK下面看看最常见的各类头。

最常见的模拟接口——3.5mm立体声接口小三芯接口3.5mm立体声接头3.5mm立体声接口又叫做小三芯接口这是我们目前看到的最主要的声卡接口绝大部分消费类声卡包括板载声卡都在使用这类接口。

3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能因此一般来说支持5.1的声卡6声道或音箱来说就需要3个3.5mm立体声接口来接驳模拟音箱3×2声道6声道7.1声卡或音箱就需要4个3.5mm立体声接口4×2声道8声道以此类推。

为了适应不同的设备需求同类的接口目前能看到的有三个尺寸规格分别是2.5mm、3.5mm和6.22mm接头。

2.5mm接头在手机类便携轻薄型产品上比较常见因为接口可以做的很小3.5mm接口在PC类产品以及家用设备上比较常见也是我们最常见到的接口类型6.22mm接头是为了提高接触面?约澳陀枚壬杓频哪Ｄ饨油烦＜ 诩嗵 茸ㄒ狄羝瞪璞干稀?我们再来小三芯接口这个称呼我们看到这类接口有两个环是塑料材料很明显是绝缘用的那么对应下来就有三根线了。

根据实际使用需要我们还能看到有4芯甚至5芯的这种接口不过其导电与绝缘面的间距是有一定规范的。

笔者接触的4芯3.5mm接口是在松下的磁带随身听上看到的多出来的一根线应该是传送线控信号用的可见这样的接口也未必一定传输模拟信号。

另外芯数也能减少譬如麦克风类产品只需用到两芯那么绝缘层只需要一层就够了。

常见的音视频接口介绍VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C 混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV 接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。

卡农接头标准尺寸
卡农接头（Cannon connector），也被称为XLR接头，是一种常用于专业音频、视频和舞台照明设备中的电连接器。

XLR接头通常用于平衡音频信号传输，以及DMX控制信号的传输。

XLR接头有多种不同的尺寸和配置，最常见的是3针、4针、5针等版本。

3针XLR接头是最为普遍的，主要用于麦克风连接和其他音频设备。

XLR接头的标准尺寸并不是指插头的物理尺寸，而是指插头上的针脚数量和排列方式。

以下是一些常见的XLR接头类型及其用途：
- XLR3：拥有3个针脚，用于平衡音频信号，如麦克风线和线路级别信号。

- XLR4：拥有4个针脚，常用于专业视频摄像机的电源连接，或者用于带有额外控制线的舞台灯光设备。

- XLR5：拥有5个针脚，通常用于双声道音频传输（如立体声麦克风）或者DMX照明控制信号。

XLR接头的物理尺寸因生产厂家和具体型号而异，但在同一类型内部（如XLR3）的接口尺寸是统一的，以确保不同设备和品牌之间的兼容性。

如果你需要具体的尺寸数据，比如插头的直径、长度或者针脚的排列尺寸，通常可以在产品的规格书或者制造商提供的技术文档中找到。

对于设计和工程应用，这些尺寸是必须严格遵守的，以确保组件之间能够正确匹配和连接。
