音频接口接线释义篇

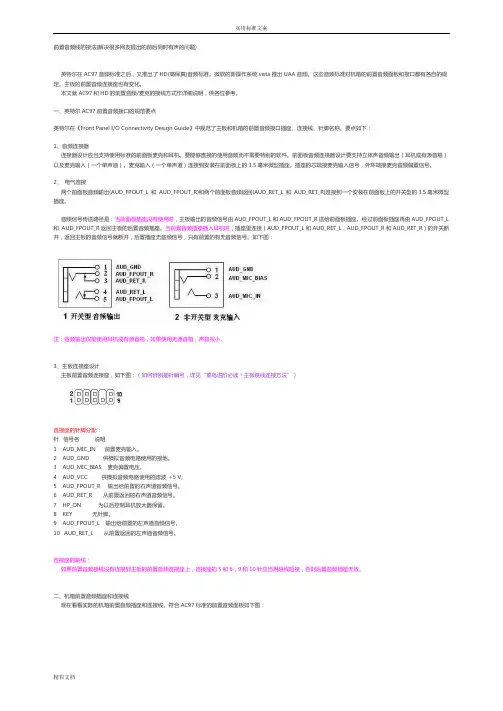

前置音频线的接法(解决很多网友提出的前后同时有声的问题)英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L 和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：（如何辨别插针编号，详见“菜鸟进阶必读！主板跳线连接方法”）连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

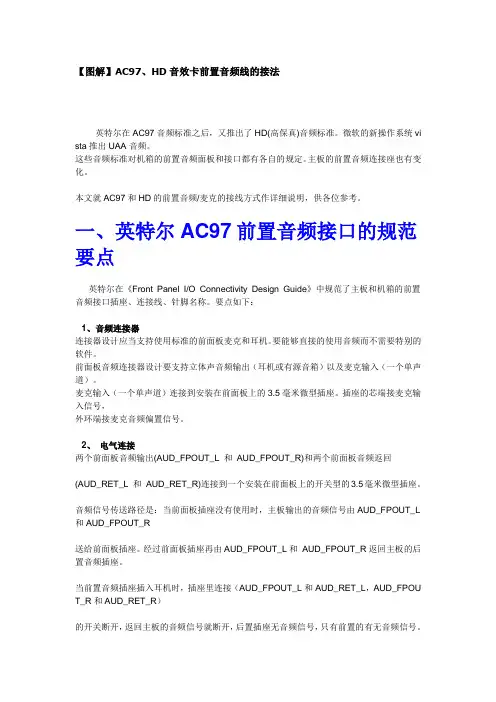

【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vi sta推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOU T_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

图解主板前置音频线接法（比较全）
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

一般机箱音频线的标示：
BIOSTAR 两种前置音频接口和对应的接线方法：
第一种、14针接口
第二种、10针接口
标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空
9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合13-14闭合
前置音频接口位置如下图：。

前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：（如何辨别插针编号，详见“菜鸟进阶必读！主板跳线连接方法”）连接座的针脚分配：针信号名说明1 AUD_MIC_IN前置麦克输入。

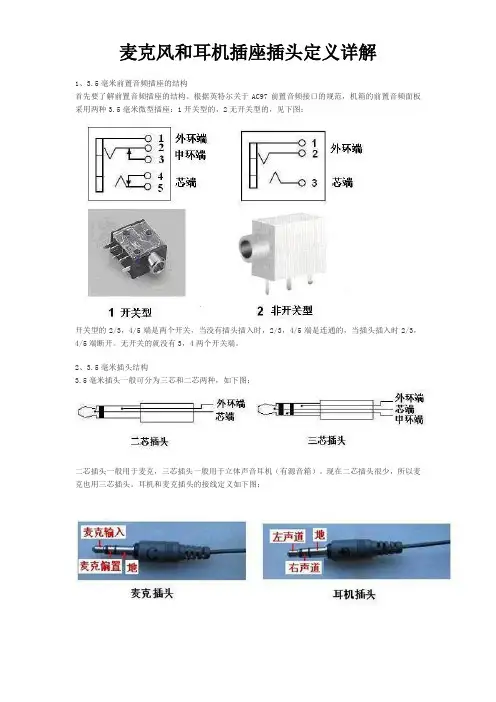

麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

⾳频线的接法详解前置⾳频线的接法(解决很多⽹友提出的前后同时有声的问题)英特尔在AC97⾳频标准之后，⼜推出了HD(⾼保真)⾳频标准。

微软的新操作系统vista推出UAA⾳频。

这些⾳频标准对机箱的前置⾳频⾯板和接⼝都有各⾃的规定。

主板的前置⾳频连接座也有变化。

本⽂就AC97和HD的前置⾳频/麦克的接线⽅式作详细说明，供各位参考。

⼀、英特尔AC97前置⾳频接⼝的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置⾳频接⼝插座、连接线、针脚名称。

要点如下：1、⾳频连接器连接器设计应当⽀持使⽤标准的前⾯板麦克和⽿机。

要能够直接的使⽤⾳频⽽不需要特别的软件。

前⾯板⾳频连接器设计要⽀持⽴体声⾳频输出（⽿机或有源⾳箱）以及麦克输⼊（⼀个单声道）。

麦克输⼊（⼀个单声道）连接到安装在前⾯板上的3.5毫⽶微型插座。

插座的芯端接麦克输⼊信号，外环端接麦克⾳频偏置信号。

2、电⽓连接两个前⾯板⾳频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前⾯板⾳频返回(AUD_RET_L 和AUD_RET_R)连接到⼀个安装在前⾯板上的开关型的3.5毫⽶微型插座。

⾳频信号传送路径是：当前⾯板插座没有使⽤时，主板输出的⾳频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前⾯板插座。

经过前⾯板插座再由AUD_FPOUT_L 和AUD_FPOUT_R返回主板的后置⾳频插座。

当前置⾳频插座插⼊⽿机时，插座⾥连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的⾳频信号就断开，后置插座⽆⾳频信号，只有前置的有⽆⾳频信号。

如下图：注：⾳频输出仅能使⽤⽿机或有源⾳箱，如果使⽤⽆源⾳箱，声⾳很⼩。

3、主板连接座设计主板前置⾳频连接座，如下图：（如何辨别插针编号，详见“菜鸟进阶必读！主板跳线连接⽅法”）连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输⼊。

XLR（卡农）插头，输出/输入平衡信‎号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信‎号——比如将信号‎输入给调音‎台；“母”用与接受信‎号，比如接受话‎筒的信号等‎。

TRS（大三芯），用于平衡信‎号（此时功能与‎卡农插一样‎），或者用于不‎平衡的立体‎声信号，比如耳机。

TS（大二芯），用与单声道‎信号。

RCA（莲花），一般用于民‎用设备，比如我们常‎用的CD机‎，录音机等。

关于颜色标‎记补充一点‎：模拟的视频‎信号也会用‎这种插头（不过用RC‎A输出的视‎频信号质量‎是最差的），此时插头、插座的颜色‎为黄色。

在HI-FI音响器‎材中，器材的连接‎是依靠各种‎接插件来完‎成的，常用的接插‎件有以下几‎种。

（1）二芯插头：主要用来传‎输各种器材‎之间的信号‎以及作为话‎筒输入信号‎的输入插头‎。

按其直径分‎为有2.5mm、3.5mm、6.5mm三种‎。

（2）莲花插头：主要用于在‎音频器材和‎视频器材之‎间作线路的‎输入和输出‎插头。

（3）卡侬插头（XLR）：主要用于话‎筒与放大器‎之间的连接‎。

（4）五芯插座（DIN）：主要用于卡‎式录音座与‎放大器之间‎的连接，它可以将立‎体声输入和‎输出信号集‎中在一个插‎座上。

（5）RCA插头‎：RCA插头‎主要用于器‎材中视频信‎号的传输。

（6）F、M插头：它主要用于‎视听器材中‎射频信号的‎输入输出。

AC97和HD Audio前置音频线的接法英特尔在AC97音频尺度之后,又推出了HD(高保真)音频尺度.微软的新操纵体系vista推出UAA音频.这些音频尺度对机箱的前置音频面板和接口都有各自的划定.主板的前置音频衔接座也有变更.本文就AC97和HD的前置音频/麦克的接线方法作具体解释,供列位参考.一.英特尔AC97前置音频接口的规范要点音量掌握界面各项目标寄义：主音量：声卡总音量波形：音乐音量软件合成器：软后果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：围绕音箱音量Center：中置音箱音量Side：旁置音箱音量（实用于7.1音箱）SPDIF：数字接口音量掌握（解释：上述项目中,一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默以为音箱.耳机）Front Pink In：前面板粉色插孔（默以为话筒.麦克风）Rear Green In：后面板绿色插孔（默以为音箱.耳机）Rear Pink In：后面板粉色插孔（默以为话筒.麦克风）Rear Blue In：后面板蓝色插孔（默以为音箱.耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六.Realtek ALC883声卡与AC97声卡音量掌握面板的差别6.1.音量掌握面板的标题差别AC97音量掌握面板标题为“音量掌握”.HD音量掌握面板标题为“主音量”.下图是音量掌握面板的“播放”/output音量调剂面板.除了标题不合外,基底细同,每个音频装备下面的音量滑动条都是可以调节的.6.2.掌握面板“属性”的差别AC97的“属性”经由过程面板上面的“播放”/“灌音”来选择播放/灌音装备.HD的“属性”经由过程面板上面的“属性”下拉菜单选择输出/输入装备.6.3.灌音/input音量掌握的差别AC97音量掌握面板与HD音量掌握面板最大的差别在灌音/input 音量掌握面板.AC97灌音音量掌握面板内每个灌音装备下面的音量滑动条都是可以调节的.HD音量掌握面板内每个灌音装备下面的音量滑动条都是灰色不成调节的.音量调节是经由过程左侧的灌音掌握滑动条调节.七.应用主板3个后置音频插口设置装备摆设4-或6-声道模仿音频输出市场主流低端的6（5.1）声道主板一班设置装备摆设3个插孔的音频接口,这三个插孔分离是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入.这三个插孔经由过程软件设置可以供给4-或6-声道模仿音频输出功效.7.1.软件设置1. 从屏幕右下端的Window条中单击音频治理员图标,弹出音效治理设置面板.2. 在音效栏目中的情况下拉菜单中选择您要的围绕音效.3. 点击Speaker Configuration标签.4. 选择Synchronize the phone jack switch with the settings.5. 从No. of Speakers选择您须要的多声道操纵.a. 2-声道模式支撑立体声-音箱输出b. 4-声道模式输出6. 单击OK封闭窗口.7.1.4-声道音频模式输出当选择4-声道模式时,后面板上每个接口的功效请参考下图：当选择4-声道模仿音频输出时,Line In（线路输入）插口的功效就转变成Line Out（线路输出）,用于后置阁下声道输出.7.2.6-声道音频模式输出当选择6-声道模式时,后面板上每个接口的功效请参考下图：当选泽6-声道模仿音频输出模式时,Line In（线路输入）和MIC （麦克输入）插口功效都要转变成Line Out,MIC插口变成中置和重低音输出,Line In 变成后置阁下声道输出.7.3.测试衔接的音箱音箱衔接和软件设置准确后,可以经由过程音效治理面板的Speaker Test测试每个声道和音箱是否正常工作.从屏幕右下端的Window条中单击音频治理员图标 .1. 单击音效治理面板的Speaker Test 栏.2. 消失如下的窗口,选择您要测试的音箱并单击它.假如您在“No. of Speakers”列表中选择“6-声道模式”,在“Speaker Test”window中就消失6个音箱.假如您选择“4-声道模式”,就消失4个音箱.请留意6声道必须应用5.1音箱,4声道必须应用4声道音箱.假如测试中每个声道的音箱都有声音,则声卡和音箱都OK.测试中假如某个声道的音箱没有声音,可能的原因如下：音箱插头没有插好,插头接线不相符规范,音箱的功放有故障,音箱衔接线断,声卡的这个声道输出故障,声卡有故障.在现实播放音乐或DVD时,如要包管围绕立体声或5.1声道音效,音乐声源或DVD必须是围绕立体声或5.1声道的,不然有部分声道无声,比方后置阁下声道.中置/重低音声道.起首要懂得前置音频插座的构造.依据英特尔关于AC97前置音频接口的规范,机箱的前置音频面板采取两种3.5毫米微型插座：1开关型的,2无开关型的,见下图：开关型的2/3,4/5端是两个开关,当没有插头拔出时,2/3,4/5端是连通的,当插头拔出时2/3,4/5端断开.无开关的就没有3,4两个开关端.3.5毫米插头一般可分为三芯和二芯两种,如下图：二芯插头一般用于麦克,三芯插头一般用于立体声音耳机（有源音箱）.如今二芯插头很少,所以麦克也用三芯插头.耳机和麦克插头的接线界说如下图：麦克.耳机插头的接线如下图：采取三芯的麦克插头还有两种接法,如下图：这种接法没有麦克偏置,假如与麦克插座接线合营不准确.会不好用.3.前置麦克衔接的问题前置音频口的衔接,耳机一般没有什么问题,麦克会经常消失问题,原因是有些机箱的前置麦克插座的接线方法不尺度.下图列出了尺度接线与非尺度接线的差别：尺度的接线有三条线：地线.麦克输入.麦克偏置.非尺度的有二条线：地线和麦克输入,把麦克偏置省了.非尺度1是把插座1.3短接,非尺度2是3脚空着.这两种的把MIC_IN接到JAUD1的1脚是可以应用的.非尺度3是把2.3短接,非尺度4是把MIC_IN接到3脚,这两种拔出尺度插头的麦克确定是没有声音的,除非也用那种与之相对应接法的非尺度插头的麦克.4.前置音频线英特尔规范中对前置音频线也作了划定：阁下声道.麦克以及AUD_VCC/HP_ON都要成对屏障,同时这些线还要组合在一路外层屏障.参考下图：国内的机箱看不到有相符这种尺度的前置音频线.这种尺度的音频线会削减干扰,下降噪声.英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座.衔接线.针脚名称.要点如下：1.音频衔接器衔接器设计应该支撑应用尺度的前面板麦克和耳机.要可以或许直接的应用音频而不须要特此外软件.前面板音频衔接器设计要支撑立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）.麦克输入（一个单声道）衔接到装配在前面板上的3.5毫米微型插座.插座的芯端接麦克输入旌旗灯号,外环端接麦克音频偏置旌旗灯号.2. 电气衔接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)衔接到一个装配在前面板上的开关型的3.5毫米微型插座.音频旌旗灯号传送路径是：当前面板插座没有应用时,主板输出的音频旌旗灯号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座.经由前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座.当前置音频插座拔出耳机时,插座里衔接（AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R）的开关断开,返回主板的音频旌旗灯号就断开,后置插座无音频旌旗灯号,只有前置的有无音频旌旗灯号.如下图：注：音频输出仅能应用耳机或有源音箱,假如应用无源音箱,声音很小.3.主板衔接座设计主板前置音频衔接座,如下图：衔接座的针脚分派：针旌旗灯号名解释1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.4 AUD_VCC 供模仿音频电路应用的滤波 +5 V.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.7 HP_ON 为今后掌握耳机放大器保存.8 KEY 无针脚.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号.衔接座的跳线：假如前置音频接线没有衔接到主板的前置音频衔接座上,衔接座的5和6,9和10针应该用跳线短接,不然后置音频插座无效.二.机箱前置音频插座和衔接线如今看看现实的机箱前置音频插座和衔接线.相符AC97尺度的前置音频面板如下图：从上图可以看到相符AC97尺度的音频接线有7根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号. 这7根线与主板的音频衔接座衔接方法如下图：还有简化的AC97尺度的前置音频面板.插座和接线.主如果简化了耳机插座的开关线.就是说把开关型耳机插座简化为非开关型.衔接线为5根,但与主板音频衔接座的插针照样7根.如下图：从上图可以看到简化的音频接线有5根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.这5根线与主板的音频衔接座衔接方法如下图：这种简化的音频输出有一个长处,就是前后置音频输出可以同时应用.尺度的四线音频接线,因为应用开关型插座的开关功效,当前置插座没有拔出耳机（音箱）插头时,开关接在后置音频输出插座,可以应用后置音频输出.当前置插座拔出耳机（音箱）插头时,开关就把后置音频输出插座断开,使音频输出衔接在前置输出插座,后置就没有输出音频,所以前后置音频输出不克不及同时应用.这种简化的音频输出经由过程插针把5/6 9/10短接,使CODEC的音频输出同时衔接到前后置音频输出插座上,所以前后置音频输出可以同时应用.三.英特尔高保真（HD）前置音频接口的规范要点3-1.高保真音频（High Definition Audio）的重要特色：1.单工带宽就达到24MB/s,双工带宽达到48MB/s,2.支撑多通道的输入输出,支撑32bit.192kHz的8声道（7.1声道）输出,支撑DVD-Audio和SACD.多串流才能.杜比数字尺度(Dolby Digital)和杜比THX围绕EX功效(Dolby THX surround EX),使PC达到家庭影院级的高保真音频体系.3.支撑音频插口主动探测,只要把插头拔出随意率性一个音频插座,就会提醒该音频装备接入,可以经由过程软件选择该插座对应的装备.4.在麦克风支撑上面,HD Audio供给了软件降噪功效.回音设置和对多拾音器的麦克风.麦克风阵列的支撑.3-2.高保真音频衔接座的针脚界说：为了与AC97兼容,高保真音频繁然应用AC97的10针衔接座,如下图：HD规范对针脚做了新的界说,对部分针脚付与新的功效.HD的针脚界说与AC97的针脚界说比较的如下：因为要和AC97兼容,10个针脚里第1.2.3.5.6.9.10固然名字有所变更,其功效没有转变.仍然是用于音频输入/输出的.AC97划定1.3针是麦克输入,HD划定是模仿音频口1的阁下声道,即可用于音频输入,也可用于音频输出.所以,1.3针仍可衔接麦克输入.因为HD支撑音频插口主动探测拔出音频插头,就应用开关型插座的开关针脚作探测旌旗灯号,第6.10用作返回探测旌旗灯号,第4.7针用作探测旌旗灯号.3-3.前置音频面板插座的变更：AC97划定麦克插座可以用非开关型的插座,因为这个插座专门用于麦克输入.HD划定这个插座必须用开关型的双声道插座,因为这个插座不再是单一的麦克输入,还可以用作音频输出.前置音频面板插座接线如下图：四.AC97的音频面板接线若何衔接到HD衔接座上4-1.接线AC97的音频面板接线兼容HD.所以接线方法与AC97接法雷同.如下图：4-2.软件设置.........只有MSI的主板设置,ASUS的米抓...汗水....如许衔接后,麦克会不克不及正常输入,这是因为AC97的前置音频面板及插座接线不克不及顺应HD的主动探测.可以经由过程声卡驱动的音频治理界面封闭前置插座的主动探测. 比方Realtek ALC883声卡（975X Platinum/ K9N Neo主板）,设置封闭前置插孔探测如下图所示:。

电脑音频接口指南了解各种连接方式电脑音频接口指南：了解各种连接方式电脑音频接口是将音频信号从电脑传输到扬声器、耳机或其他音频设备的连接方式。

了解不同的连接方式可以帮助我们选择适合自己需求的音频接口，并确保音质的优良表现。

本指南将详细介绍常见的电脑音频接口，帮助您更好地理解和选择合适的连接方式。

一、USB接口USB（Universal Serial Bus，通用串行总线）接口是最常用的连接电脑和音频设备的方式之一。

它具有广泛的兼容性和简单的插拔特性，可连接扬声器、耳机、麦克风、音频接口等设备。

USB接口通常具有较高的传输速度，能够提供清晰而稳定的音频输出。

二、3.5mm音频插孔3.5mm音频插孔是一种小型插孔，广泛应用于各种移动设备和音频设备中。

它通常分为两种类型：耳机插孔和麦克风插孔。

耳机插孔用于连接耳机或扬声器，而麦克风插孔用于连接外部麦克风。

这种连接方式简单方便，但传输质量相对较低，容易受到干扰。

三、HDMI接口HDMI（High Definition Multimedia Interface，高清晰度多媒体接口）接口是广泛应用于高清晰度电视和音频设备中的数字接口。

通过HDMI接口可同时传输音频和视频信号，并支持高质量的音频输出。

许多现代电脑和影音设备都配备了HDMI接口，可以实现高保真音频体验。

四、雷电接口雷电（Thunderbolt）接口是由苹果公司引入的一种高速传输接口。

它可以连接音频设备、外部存储设备和显示器，并提供高质量的音频传输。

雷电接口具有出色的数据传输速度和稳定性，为用户提供了极佳的音频体验。

五、光纤接口光纤接口采用光纤传输音频信号，具有传输距离长、抗干扰能力强的优点。

光纤接口通常用于高端音频设备和家庭影院系统中，能够提供高保真的音频效果。

然而，光纤接口需要专用的光纤线缆和接口设备，成本较高。

六、无线连接方式除了有线接口外，现在还有许多音频设备支持无线连接方式，如蓝牙、Wi-Fi和红外线等。

3.5毫米插座/ 插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

图解主板前置音频线接法（一）
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

一般机箱音频线的标示：
BIOSTAR 两种前置音频接口和对应的接线方法：
第一种、14针接口
第二种、10针接口
标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR 7----不接 8-----空
9----LINE OUT FL 10---- LINE OUT FR 11---12闭合 13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接 8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合 13-14闭合
前置音频接口位置如下图：。

图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。

如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。

以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。

实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。

连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。

用万能表测量，地线应与USB接口周围的金属物相通。

２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。

市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。

如果两者插反，主板可能不能正确识别USB设备。

机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。

四芯数据线的颜色分别为：红、白、绿、黑。

它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

音频线接法2篇音频线接法是指将音频设备之间连接起来的一种方法。

它可以帮助我们实现音频信号的传输和共享，使得我们可以更好地享受音乐和声音的世界。

下面将分别介绍两种常见的音频线接法。

第一种音频线接法是使用3.5mm立体声音频线。

这种音频线通常用于连接移动设备和音箱或耳机。

首先，我们需要准备一根3.5mm立体声音频线，它通常有两个连接头。

然后，我们将一个连接头插入移动设备（如手机或平板电脑）的耳机插孔中。

接下来，我们将另一个连接头插入音箱或耳机的音频输入插孔中。

这样，音频信号就可以从移动设备传输到音箱或耳机，我们就可以享受高质量的音乐和声音。

第二种音频线接法是使用RCA音频线。

这种音频线通常用于连接音响系统的各个组件，如CD机、放像机和功放。

首先，我们需要准备一对RCA音频线，它通常有红色和白色的连接头。

然后，我们将红色连接头插入音响系统的红色音频输出插孔中，将白色连接头插入音响系统的白色音频输出插孔中。

接下来，我们将另一端的连接头分别插入CD机、放像机和功放的音频输入插孔中。

这样，音频信号就可以从CD机、放像机等设备传输到功放，再经过功放输出到音响系统的扬声器中，我们就可以体验到清晰、逼真的音乐效果。

除了上述两种音频线接法外，还有其他一些特殊的音频线接法，例如使用光纤数字音频线或HDMI音频线。

这些音频线可以在连接高端音响设备和电视等设备时发挥更好的效果。

不过，需要根据具体的设备和接口来选择适当的音频线接法。

总的来说，音频线接法是连接音频设备的重要手段。

通过正确使用音频线，我们可以实现音频信号的传输和共享，从而享受高质量的音乐和声音。

无论是使用3.5mm立体声音频线还是RCA音频线，我们都应该注意正确连接，确保音频信号的正确传输。

希望以上介绍能够帮助大家更好地理解和应用音频线接法。

各种音频头定义
3.5：头部为左声道、中间为右声道、底部为公共地卡农：1 地2 正3 负卡农插头分为两种，公头和母头，卡农插头（又称XLR 插头）有3 个端，分别是1、2、3、每个卡农插头上都会清楚的标明。

标准的卡农线通常由1 个公头和1 个母头用双芯线连接而成。

线的屏蔽层焊接到1 端（接地），2 端和3 端分别焊接到两个线芯，这是平衡的接法。

当我们使用电容话筒时，就要使用这种线，此时幻像供电由 3 端送至话筒，话筒的信号则由2 端送至调音台或话放。

当然啦1 端是接地的。

卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS 插头）。

卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS 插头），我们唱卡拉OK 用的话筒就用这样的线。

由于卡拉OK 用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3 端接地（与1 端相连），2 接热端，1 接电线的屏蔽层。

图解主板前置音频线接法
图解主板前置音频线接法（比较全）
2007-06-21 18:09
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

一般机箱音频线的标示：
BIOSTAR 两种前置音频接口和对应的接线方法：
第一种、14针接口
第二种、10针接口
标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR 7----不接 8-----空
9----LINE OUT FL 10---- LINE OUT FR 11---12闭合 13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接 8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合 13-14闭合
前置音频接口位置如下图：。
