和4.测量误差按其对测量结果的影响性质,可分为系统误差和_______________。
5.地物注记的形式有文字注记、_______________和符号注记三种。
6.象限角的取值范围是:_____________________________________________。
7 .经纬仪安置通常包括整平和_______________。
8. 测量误差的主要来源包括外界条件、观测者自身条件和_______________。
9 .水准路线按布设形式可以分为闭合水准路线、______________________和水准支线。
三、选择题(每小题2分,共30分)1.经纬仪测量水平角时,正倒镜瞄准同一方向所读的水平方向值理论上应相差()。
A.180°B.0°C.90°D.270°2.1:5000地形图的比例尺精度是()。
A.5 mB. 0.1 mmC.5 cmD.50 cm3.以下不属于基本测量工作范畴的一项是()。
A.高差测量B.距离测量C.导线测量D.角度测量4.已知某直线的坐标方位角为220°,则其象限角为()。
A.220°B.40°C.南西50°D.南西40°5.对某一量进行观测后得到一组观测值,则该量的最或是值为这组观测值的()。
A.最大值B.最小值C.算术平均值D.中间值6.闭合水准路线高差闭合差的理论值为()。
A.总为0B.与路线形状有关C.为一不等于0的常数D.由路线中任两点确定7.点的地理坐标中,平面位置是用()表达的。
A.直角坐标B.经纬度C.距离和方位角D.高程8.危险圆出现在()中。
A.后方交会B.前方交会C.侧方交会D.任何一种交会定点9.以下哪一项是导线测量中必须进行的外业工作。
()A.测水平角B.测高差C.测气压D.测垂直角10.绝对高程是地面点到()的铅垂距离。
A.坐标原点B.大地水准面C.任意水准面D.赤道面11.下列关于等高线的叙述是错误的是()A.所有高程相等的点在同一等高线上;B.等高线必定是闭合曲线,即使本幅图没闭合,则在相邻的图幅闭合;C.等高线不能分叉、相交或合并;D.等高线经过山脊与山脊线正交;12.以下不能用作矿井平面联系测量的是()A.一井定向B.导入高程C.两井定向D.陀螺定向13.下图为某地形图的一部分,三条等高线所表示的高程如图所视,A点位于MN的连线上,点考试过程中不得将试卷拆开第2 页共173页。
园林考试题及答案一、单项选择题(每题2分,共20分)1. 园林中常见的植物配置方式不包括以下哪一项?A. 孤植B. 对植C. 群植D. 混合植答案:D2. 下列哪个不是中国古典园林的造园手法?A. 借景B. 障景C. 框景D. 透视答案:D3. 园林设计中,以下哪个因素不是影响植物选择的主要因素?A. 气候条件B. 土壤条件C. 植物的观赏价值D. 植物的经济效益答案:D4. 以下哪个不是园林中常见的水体景观?A. 湖B. 溪C. 瀑布D. 沙漠答案:D5. 园林中的道路设计,以下哪项不是其主要功能?A. 引导游览路线B. 组织空间C. 提供休息场所D. 增加园林的私密性答案:D6. 园林植物配置中,以下哪个不是植物配置的原则?A. 美学原则B. 生态原则C. 经济原则D. 随机原则答案:D7. 以下哪个不是园林中常见的铺装材料?A. 石材C. 混凝土D. 塑料答案:D8. 园林中,以下哪个不是照明设计的类型?A. 功能性照明B. 装饰性照明C. 环境照明D. 动态照明答案:D9. 以下哪个不是园林中常见的景观小品?A. 亭B. 廊C. 雕塑答案:D10. 园林设计中,以下哪个不是景观规划的原则?A. 可持续性原则B. 经济性原则C. 审美性原则D. 随意性原则答案:D二、多项选择题(每题3分,共15分)11. 园林植物配置中,以下哪些因素需要考虑?A. 植物的生长习性B. 植物的观赏特性C. 植物的生态适应性D. 植物的市场价格答案:A、B、C12. 园林设计中,以下哪些是硬质景观的元素?A. 道路B. 铺装C. 建筑D. 水体答案:A、B、C13. 园林中,以下哪些是软质景观的元素?A. 植物B. 水体C. 雕塑D. 建筑答案:A、B14. 园林设计中,以下哪些是景观规划的目标?A. 提高环境质量B. 满足功能需求C. 增强文化价值D. 增加经济效益答案:A、B、C15. 园林中,以下哪些是照明设计的类型?A. 功能性照明B. 装饰性照明C. 环境照明D. 安全照明答案:A、B、C、D三、判断题(每题2分,共20分)16. 园林设计中,植物配置应遵循多样性原则,以增加景观的丰富性。
一. 选择题A •与望远镜一起转动B •与望远镜相对转动C •不动 D.有时一起转动有时相对转动 当经纬仪竖轴与冃标点在同一竖面时,不同高度的水平度盘读数()A •相等B •不相等C ・盘左相等,盘右不相等 D.盘右相等,盘左不相等 4.经纬仪视准轴检验和校正的冃的是( )C •使视准轴平行于水准管轴 D.使视准轴平行于横轴 5•采用盘左.盘右的水平角观测方法,可以消除()误差。
6.用回测法观测水平角,测完上半测回后,发现水准管气泡偏离2格多,在此情况下应()o&测量竖直角时,采用盘左、盘右观测,其目的Z —是可以消除()误差的影响。
9.用经纬仪观测水平角时,尽量照准目标的底部,其目的是为了消除()误差对测角的影响。
A.竖轴位于铅垂位置,水平度盘水平B.水准管气泡居中11・经纬仪的竖盘按顺时针方向注记,当视线水平时,盘左竖盘读数为90。
用该仪器观测一高处目标,盘左读数为75°1074",则此目标的竖角为( A. 57。
10'24〃B.-14°4936"C. 104。
49'36"D. 14°4936"12.竖直指标水准管气泡居屮的目的是()A.使竖盘处于铅垂位置B.使竖盘指标指向90。
C .使度盘指标指向270° D.使度盘指标指向90。
或270°项目三:角度测量1. 地而上两相交直线的水平角是()的夹角。
A. 这两条直线的空间实际线B. 这两条直线在水平面的投影线 2. C •这两条直线在竖直而的投影线D.这两条直线在某一倾斜面的投影线当经纬仪的望远镜上下转动时,竖直度盘(3. A •使视准轴乖直横轴B. 使横轴乖直于竖轴A •对屮B •十字丝的竖丝不铅垂C ・整平D. 2CA •继续观测下半测回B.整平后观测下半测回C.继续观测或整平后观测下半测回D.整平后全部重测7 •在经纬仪照准部的水准管检校过程屮, 大致整平后使水准管平行于一对脚螺旋,把气泡居屮,当照准部旋转180。

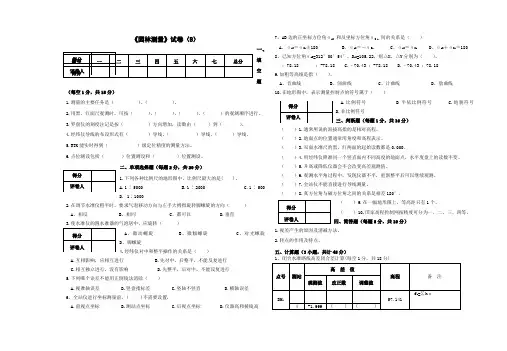

《园林测量》试卷(B )一、填空题(每空1分,共15分)1.测量的主要任务是( )、( )。
2.用黑、红面尺观测时,可按( )、( )、( )、( )的观测顺序进行。
3.罗盘仪的刻度注记是按( )方向增加,读数由( )到( )。
4.经纬仪导线的布设形式有( )导线、( )导线、( )导线。
5.RTK 能实时得到( )级定位精度的测量方法。
6.点位测设包括( )位置测设和( )位置测设。
二、单项选择题(每题2分,共20分)1.下列各种比例尺的地形图中,比例尺最大的是( )。
A.1∶5000B.1∶2000C.1∶500D. 1∶10002.在调节水准仪粗平时,要求气泡移动方向与左手大拇指旋转脚螺旋的方向( ) A 、相反 B 、相同 C 、都可以 D.垂直3.使水准仪的圆水准器的气泡居中,应旋转( )A 、微动螺旋B 、微倾螺旋C 、对光螺旋D 、脚螺旋 4.经纬仪对中和整平操作的关系是( ) A.互相影响,应相互进行 B.先对中,后整平,不能反复进行 C.相互独立进行,没有影响 D.先整平,后对中,不能反复进行 5.下列哪个误差不能用正倒镜法消除( )A.视准轴误差B.竖盘指标差C.竖轴不竖直D.横轴误差 6、全站仪进行坐标测量前,( )不需要设置.A.前视点坐标B.测站点坐标C.后视点坐标D.仪器高和棱镜高7、AB 边的正坐标方位角αAB 和反坐标方位角αB A间的关系是( )A 、αAB =αBA ±180 B 、αAB =-αBAC 、αAB =αBAD 、αAB +αBA =180 8、已知方位角αAB =312°00′54″,D AB =105.22,则△X ,△Y 分别为( )。
;78.18 ;-78.18 C.–70.43 ;-78.18 D.–70.43 ;78.18 9.加粗等高线是指( )。
A 、首曲线B 、间曲线C 、计曲线D 、肋曲线 10.在地形图中,表示测量控制点的符号属于( )A.比例符号 B 半依比例符号 C.地貌符号 D.非比例符号三、判断题(每题1分,共10分)( )1.通常所说的海拔高指的是相对高程。
大专园林测量试题及答案一、选择题(每题2分,共10分)1. 园林测量中常用的测量仪器是()。
A. 经纬仪B. 水准仪C. 测距仪D. 全站仪答案:D2. 在园林测量中,用于确定平面位置的测量方法是()。
A. 水准测量B. 高程测量C. 平面测量D. 角度测量答案:C3. 园林测量中,用于确定地形起伏的测量方法是()。
A. 角度测量B. 水准测量C. 距离测量D. 高程测量答案:D4. 园林测量中,用于计算面积的方法是()。
A. 几何法B. 积分法C. 网格法D. 以上都是答案:D5. 在园林测量中,用于确定两点间距离的测量方法是()。
A. 水准测量B. 角度测量C. 距离测量D. 高程测量答案:C二、填空题(每题2分,共10分)1. 园林测量中,用于测量水平角的仪器是______。
答案:经纬仪2. 园林测量中,用于测量垂直角的仪器是______。
答案:水准仪3. 园林测量中,用于测量两点间直线距离的仪器是______。
答案:测距仪4. 园林测量中,用于测量地形高差的仪器是______。
答案:水准仪5. 园林测量中,用于测量地形平面位置的仪器是______。
答案:全站仪三、简答题(每题5分,共20分)1. 简述园林测量的目的。
答案:园林测量的目的是为了获取园林区域的地形、地貌、建筑物等的空间位置信息,为园林规划、设计、施工和管理工作提供准确的数据支持。
2. 描述园林测量中常用的测量方法。
答案:园林测量中常用的测量方法包括平面测量、高程测量、角度测量、距离测量和面积测量等。
3. 解释什么是水准测量,并说明其在园林测量中的应用。
答案:水准测量是一种测量两点间高差的技术,通过水准仪和水准尺进行操作。
在园林测量中,水准测量用于确定地形的高程变化,为设计和施工提供准确的高程信息。
4. 描述园林测量中面积测量的常用方法。
答案:园林测量中面积测量的常用方法包括几何法、积分法和网格法。
几何法适用于规则图形,积分法适用于不规则图形,而网格法则是通过将测量区域划分为多个小网格,分别计算每个网格的面积后累加得到总面积。
园林测量考试题目及答案一、单项选择题(每题2分,共20分)1. 测量学是研究地球的形状、大小和地球表面()的科学。
A. 位置关系B. 距离关系C. 角度关系D. 形状和位置关系答案:D2. 测量中常用的基准面是()。
A. 地壳B. 大气层C. 参考椭球面D. 水平面答案:C3. 测量中常用的基准线是()。
A. 经线B. 纬线C. 赤道D. 子午线答案:D4. 测量中常用的高程基准是()。
A. 绝对高程B. 相对高程C. 正高程D. 正常高程答案:A5. 测量中常用的方位角是()。
A. 真方位角B. 磁方位角C. 坐标方位角D. 以上都是答案:D6. 测量中常用的距离测量方法是()。
A. 钢尺量距B. 视距测量C. 电磁波测距D. 以上都是答案:D7. 测量中常用的角度测量方法是()。
A. 经纬仪测量B. 全站仪测量C. GPS测量D. 以上都是答案:D8. 测量中常用的高程测量方法是()。
A. 水准测量B. 气压高程测量C. GPS高程测量D. 以上都是答案:D9. 测量中常用的平面位置测量方法是()。
A. 交会法B. 极坐标法C. GPS测量D. 以上都是答案:D10. 测量中常用的地图投影方法是()。
A. 高斯-克吕格投影B. 墨卡托投影C. 兰勃特投影D. 以上都是答案:D二、多项选择题(每题3分,共15分)1. 测量学的主要任务包括()。
A. 研究地球的形状和大小B. 确定地面点的位置C. 测定地面点的高程D. 编制地图答案:ABCD2. 测量中常用的基准面包括()。
A. 参考椭球面B. 大地水准面C. 水平面D. 重力等势面答案:AB3. 测量中常用的基准线包括()。
A. 经线B. 纬线C. 子午线D. 赤道答案:AC4. 测量中常用的高程基准包括()。
A. 绝对高程B. 相对高程C. 正高程D. 正常高程答案:ABCD5. 测量中常用的方位角包括()。
A. 真方位角B. 磁方位角C. 坐标方位角D. 以上都是答案:ABC三、判断题(每题2分,共20分)1. 测量学是研究地球的形状、大小和地球表面点的位置关系的科学。

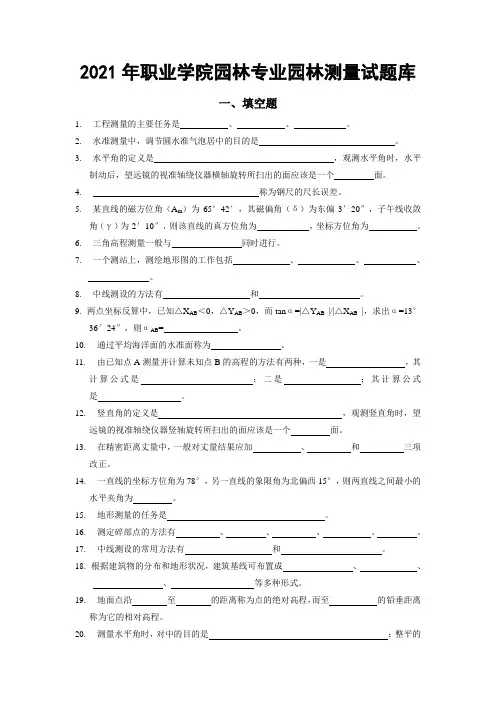

2021年职业学院园林专业园林测量试题库一、填空题1.工程测量的主要任务是、、。
2.水准测量中,调节圆水准气泡居中的目的是。
3.水平角的定义是,观测水平角时,水平制动后,望远镜的视准轴绕仪器横轴旋转所扫出的面应该是一个面。
4.称为钢尺的尺长误差。
5.某直线的磁方位角(A m)为65°42′,其磁偏角(δ)为东偏3′20″,子午线收敛角(γ)为-2′10″,则该直线的真方位角为,坐标方位角为。
6.三角高程测量一般与同时进行。
7.一个测站上,测绘地形图的工作包括、、、。
8.中线测设的方法有和。
9.两点坐标反算中,已知△X AB<0,△Y AB>0,而tanα=|△Y AB|/|△X AB|,求出α=13°36′24″,则αAB= 。
10.通过平均海洋面的水准面称为。
11.由已知点A测量并计算未知点B的高程的方法有两种,一是,其计算公式是;二是;其计算公式是。
12.竖直角的定义是,观测竖直角时,望远镜的视准轴绕仪器竖轴旋转所扫出的面应该是一个面。
13.在精密距离丈量中,一般对丈量结果应加、和三项改正。
14.一直线的坐标方位角为78°,另一直线的象限角为北偏西15°,则两直线之间最小的水平夹角为。
15.地形测量的任务是。
16.测定碎部点的方法有、、、、。
17.中线测设的常用方法有和。
18.根据建筑物的分布和地形状况,建筑基线可布置成、、、等多种形式。
19.地面点沿至的距离称为点的绝对高程,而至的铅垂距离称为它的相对高程。
20.测量水平角时,对中的目的是;整平的°目的是。
21.如右图中,已知αAB=203°,则α12= ,α21= 。
22.在一般的工程测量工作当中,都应该遵循的原则是、、,遵循这种原则的目的是为了限制。
23.所谓地形图的测绘就是将地面上各种和按照一定的比例测绘于图纸上。
24.里程桩上标明的桩号的意义是,里程桩分为和两类。
25.为了施工恢复各交点位置,施工前必须将轴线延至开挖线外的和上。
园林工程-试题及答案1、土壤安息角答案:土壤自然堆积,经过沉落稳定后的表面与地平面所形成的夹角,即土壤的自然倾斜角。
2、土壤含水量答案:土壤空隙中的水重和土壤颗粒重的比值。
3、树枝式管网答案:布线形式就像树干分杈分枝,适合于用水点叫分散的情况,这种布置方式较简单,省管材。
对分期发展的公园有利。
4、挡水石答案:为减少冲刷,在台阶两侧或陡坡处置石挡水,这种置石称为挡水石。
5、置石答案:以山石为材料作独立性或附属性的造景布置,主要表现在山石的个体美或局部的组合而不具备完整的山形。
6、等高线答案:是一组垂直间距相等、平行于水平面的假想面,与自然地貌相交切所得到的交线在平面上的投影。
7、混凝土答案:有胶凝材料、水和骨料等按适当比例配置,经混合搅拌,硬化成型的人工石材。
8、园路纵断面图答案:纵断面图是用铅垂剖切面沿着道路的中心线进行剖切,然后将剖切面展开成一立面,纵断面的横向长度就是路线的长度。
9、啃边答案:由于雨水的侵蚀和车辆行驶时对路面边缘的啃蚀作用,使原路损坏,这种破坏现象叫啃边。
10、环状管网答案:配水管网的一种布置方式,管道纵横相互接通,形成环状。
11、挡土墙答案:是主要承受土压力,防止土体塌滑的墙式构筑物,多用砖、毛石和混凝土建构。
12、抱角答案:对于外墙角,山石成环抱之势紧包基角墙面,称为抱角。
13、拉底答案:是指在基础上铺置最底层的自然山石。
14、边坡系数答案:坡度系数是边坡坡度的倒数,即1:M的边坡就是坡度系数为M的边坡。
15、暗沟答案:又叫盲沟,是一种地下排水渠道,用以排除地下水,降低地下水位。
16、平曲线半径答案:当道路由一段直线转到另一段直线上去时,其转角的连接部分均采用圆弧形曲线,这种圆弧的半径称为平曲线半径。
17、平整标高答案:居于某一水准面之上而表面上崎岖不平的土体,经平整后使其表面成为水平的,经平整后的这块土体的高度就是平整标高。
18、竖曲线答案:一条道路总是上下起伏的,在起伏转折的地方,由一条圆弧连接,这种圆弧是竖向的,工程上把这样的弧线叫竖曲线。
园林测量练习试卷答案一.名词解释1.测量学:是研究如何测定地面点的平面位置和高程,将地球表面的几何形状及其他信息测绘成图,以确定地球的形状和大小的学科。
2.工程测量学:研究工程建设在勘测设计、施工和管理阶段所进行的各种测量工作的学科。
3.水准面:假定海水处于“完全”静止状态时,把海水面延伸到大陆内部的包围整个地球的连续曲面。
4.大地水准面:由于海水时高时低,故水准面有无数个,其中与平均海水面重合的封闭曲面称为大地水面准面。
5.绝对高程:地面上一个点到大地水准面的垂直距离称为该点的绝对高程(或海拔),用H表示。
6.相对高程:地面上的一点到假定水准面的垂直距离称为该点的相对高程。
7.高差:地面上两点高程之差叫高差,用h表示。
8.测量工作的基本内容:距离、角度和高差。
9.测量工作的基本原则:“由整体到局部”、“先控制测量后碎步测量”以及“从高级到低级的原则”。
10.水准仪DS3:D和S分别为“大地测量”和“水准仪”的汉语拼音的第一个字母;数字表示仪器的精度指标,即每千米往返测高差平均值的中误差毫米数。
11.水准测量原理:借助水准仪所提供的水平视线,通过读取树立在两点上水准尺的读数,来测定地面两点之间的高差,然后根据其中一点的已知高程推算出未知点的高程。
所以,水准测量的实质就是测量高差。
12.附合水准路线:从已知高程点出发BMA出发,沿待测高程的1,2,3点进行水准测量,最后再连测到到另一已知高程点BMB上,这种路线称为附合水准路线。
13.闭合水准路线:从一已知水准点BMA出发,沿着环形线路测定1,2,3,等点的高程,最后又回到水准点BMA上,这种路线称为闭合水准路线。
14.支水准路线:由已知水准点BMA开始,沿路线测定1,2,3点的高程后,既没有回到起始水准点,也没有附合到其他已知水准点上,这种路线称为支水准路线。
15.水平角:地面上相交的两条直线投影到同一水平面上所夹的角度称为水平角,用β表示,其角值为0º—360º。
16.竖直角:在同一竖直面内,某一倾斜视线与水平线之间的夹角称为竖直角,用θ表示,其角值为0º—±90º。
17.光学经纬仪DJ6:其中的“D”和“J”分别为”大地测量“和”经纬仪“的汉语拼音的第一个字母,其后的数字表示仪器的精度,即一测回水平方向中误差的秒数。
二.简答题18.水准仪的使用:①安置仪器:打开三角架,安置脚架使其高度适当,目估架头大致水平,并稳定地架设在地面上。
从仪器箱中取出水准仪放于架头上,用中心连接螺旋将其与三脚架连接起来。
②粗略整平:转动脚螺旋使圆水准气泡居中。
在粗平过程中,气泡移动的方向与左手大拇指转动脚螺旋的方向是一致的,用双手操作两个脚螺旋时,应同时向内或向外旋转可加快气泡的移动速度。
③瞄准水准尺:a.目镜调焦:转动目镜调焦螺旋,使十字丝清晰。
b.粗略瞄准:利用照门和准星连线,瞄准水准尺,拧紧制动螺旋。
c.物镜调焦:转动物镜调焦螺旋,使水准尺成像清晰。
d.精确瞄准:转动微动螺旋,使十字丝的纵丝贴近水准尺的边缘或中央。
e.消除视差④精平:转动微倾螺旋使管水准器气泡精确居中⑤读数19.水准测量中的注意事项:水准测量工作并不复杂,其连续性很强,稍有疏忽就容易出错。
因此,需要观测者、立尺者还是记录者,都必须十分认真、密切配合,以保证观测质量。
①安置三脚架时,架头应大致保持水平;②将水准仪放置在脚架上时,注意将其中两个脚螺旋平行于靠近自己的一侧;③每次读数前,管水准气泡一定要严格居中,在精平与读数的前后,手不要按在脚架上;读数后要检查精平,如有明显变化,应再次精平重新读数;④在待测点和已知高程点上不能放置尺垫;⑤所有计算必须进行检核,未经检核的计算结果,不能使用。
20.经纬仪的基本操作:①对中:使三脚架架头大致水平并目估对中,转动光学对中器目镜螺旋,使地面测站点的影像清晰;转动脚螺旋,使测站点的影像位于对中器的圆圈中心;伸缩三脚架使圆水准气泡居中,再旋转脚螺旋使管水准器气泡精确居中,检查测站点是否位于圆圈的中心,若相差很小,可稍旋松连接螺旋,在架头上移动仪器,使其精确对中。
②整平:先使管水准器大致平行于任意两个脚螺旋,根据气泡移动方向与左手大拇指移动方向相一致原则,两手同时向内或向外转动这两个脚螺旋,使气泡居中;将仪器旋转90º,旋转第三个脚螺旋,使气泡居中。
③瞄准:转动目镜螺旋,使十字丝清晰;通过照门和准星粗略对准目标,拧紧水平及望远镜制动螺旋;调整物镜对光螺旋,使目标成像清晰,并消除视差;转动水平微动螺旋和望远镜微动螺旋,使十字丝精确对准目标;④读数:分清水平度盘和竖直度盘,分别进行读数。
21.经纬仪使用注意事项:①领取仪器时,应检查仪器箱的背带、提手是否牢固;脚架能否正常收缩,固定螺旋能否固紧等;②架设脚架的跨度要适中,固定螺旋要拧紧,但亦不可拧得太紧;③从箱中取出仪器前,要看清仪器在箱内的安放位置,避免用后装箱困难;④连接仪器时,应一手握住仪器支架,另一首旋紧仪器与脚架间的连接螺旋;⑤转动仪器时,应先松开制动螺旋后再平稳转动,转动各种螺旋时,用力要均匀,微动螺旋和脚螺旋都不要旋至极端;⑥短距离迁站时,可先将脚架收拢,并将仪器各部的制动螺旋稍微拧紧,然后一手抱脚架,另一手扶住仪器,保持仪器近于直立状态搬迁,严禁将仪器横抗在肩上迁移;⑦防止烈日暴晒或雨淋;野外使用仪器时,必须有人看护仪器;⑧仪器入箱时,应轻轻试盖一下箱盖能否正常合上,不能正常合上时切不可强压箱盖,应重新调整放置位置,接着把制动螺旋略微拧紧后,将仪器箱关上、扣紧、锁好。
另外,仪器箱上严禁坐人。
三.计算题22.将图1中的数据(单位:m)填入水准测量手簿中,求出各待测点的1、2、3、4高程,并进行计算检核。
已知A点的高程为56.808m。
测站点号水准尺读数/m 高差/m 高程/m 备注后视前视+ —高程已知ⅠBMA 2.214 56.808解:h1=a1-b1=(2.214-1.088)m=1.126mH1=HA+h1=(56.808+1.126)m=57.934mh2=a2-b2=(2.012-1.766)m=0.246mH2=H1+h2=(57.934+0.336)m=58.180mh3=a3-b3=(1.602-2.108)m=-0.506mH3=H2+h3=〔58.180+(-0.506)m=57.674mh4=a4-b4=(1.776-1.968)m=-0.192mH4=H3+h4=〔57.674+(-0.192)m=57.482m检核:∑a-∑b=(2.214+2.012+1.602+1.776)m-(1.088+1.766+2.108+1.968)m=0.674m ∑h=h1+h2+h3+h4=〔1.126+0.246+(-0.506)+(-0.192)m=0.674mH终-H始=H4-HA=(57.482-56.808)m=0.674m∑a-∑b=∑h= H终-H始计算正确无误23.图为一闭合水准路线的观测成果,试评定其精度是否符合要求,若符合要求,即进行高差闭合差的调整,并推算出各待测点的高程。
已知A点高程为67.326m.水准路线成果整理计算表 点号 距离/km 观测高差/m 改正数/m 改正后高差/m 高程/m 备注 BMA 2.5 +9.678 67.326高程已知高程已知11.4+3.47221.8-4.56332.4-6.759BMA1.6-1.822∑ 67.3269.7-0.054辅助 计算fh=∑h 测=-0.054mfh 容=±40mm=±40*3.114mm=124.579mm=0.125m因∣fh ∣<∣fh 容∣,故符合精度要求解:①fh=∑h 测=-0.054m ②fh 容=±40mm=±40*3.114mm=124.579mm=0.125m ③fh<fh 容,故符合精度要求④vh1=-(fh/∑L )*L1=-(-0.054m/9.7)*2.5=+0.014m Vh2=-(fh/∑L )*L2=-(-0.054m/9.7)*1.4=+0.008m Vh3=-(fh/∑L )*L3=-(-0.054m/9.7)*1.8=+0.010m Vh4=-(fh/∑L )*L4=-(-0.054m/9.7)*2.4=+0.013m Vh5=-(fh/∑L )*L5=-(-0.054m/9.7)*1.6=+0.009m ⑤h1改=h1+ Vh1=9.678m+0.014m )=9.692m h2改=h2+ Vh2=3.472m+0.008m )=3.480mh3改=h3+ Vh3=(-4.563m )+0.010m )=-4.553m h4改=h4+ Vh4=(-6.759m)+ 0.013m )=-6.746m h5改=h5+ Vh5=(-1.822m)+ 0.009m )=-1.873m ⑥H1=HA+ h1改=67.326m+9.692m=77.018m H2=H1+ h2改=77.018m+3.482m=80.498mH3=H2+ h3改=80.498m+(-6.746m)=75.945m H4=H3+ h4改=75.945m+(-1.873)=67.326m水准路线成果整理计算表点号 距离/km 观测高差/m 改正数/m 改正后高差/m高程/m 备注 BMA 2.5 +9.678 +0.014 +9.69267.326 高程已知高程已知177.018 1.4 +3.472 +0.008 +3.480280.498 1.8 -4.563 +0.010 -4.553375.945 2.4 -6.759 +0.013 -6.746BMA69.199 1.6 -1.822 +0.009 -1.873∑67.3269.7 -0.054 +0.054 0 辅助计算 fh=∑h 测=-0.054mfh 容=±40mm=±40*3.114mm=124.579mm=0.125m因∣fh ∣<∣fh 容∣,故符合精度要求。
