聚乙烯(PE)缠绕结构壁管电热熔带接口大样图

高密度聚乙烯缠绕结构壁B型管，又名:克拉管。

是一种内壁光滑，外壁为螺形关加强肋，由螺旋缠绕工艺制成的异形结构壁管材，属柔性管材。

聚乙烯缠绕结构壁B型管采用高密度聚乙烯为原料，在热熔状态下通过缠绕成型工艺制成，并在热态未脱模前，通过滚动风冷方式冷却，管道逐步散热，壁厚。

聚乙烯缠绕结构壁B型管采用承插式电熔连接，管道两端在生产时被加工成承口和插口，并在承口端嵌入电熔丝，在管道连接时，只需接入电源即可完成焊接，并且可以使聚乙烯缠绕结构壁B型管系统实现零渗漏。

下面就将它的连接方式、运输及贮存还有生产工艺等几个方面带大家一起来系统的认识一下这种管材。

一、高密度聚乙烯缠绕结构壁B型管连接方式：承插电熔连接、承插胶圈连接、节流式胶圈连接。

二、聚乙烯缠绕结构壁B型管运输及贮存：1、短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。

2、内径大于1000mm时，不宜叠放运输，小口径聚乙烯缠绕结构壁B型管若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防管道发生滑动。

3、叠放运输时，其高度不应超2米。

车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。

4、内径大于或等于1000mm，运输宜加支撑环，内径大于2000mm时，必须加支撑环。

5、当聚乙烯缠绕结构壁B型管直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

6、不同管径的聚乙烯缠绕结构壁B型管堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住，放时注意底层管道的承重能力，堆放高度不超过2.4m，变形不得大于6%。

7、聚乙烯缠绕结构壁B型管最高使用温度为45摄氏度，夏季高温，应避免日光曝晒，并保持管间的空气流通，以防温度升高。

8、聚乙烯缠绕结构壁B型管存放过程中，应严格做好防水措施，承插口保持洁净。

9、严禁在聚乙烯缠绕结构壁B型管附近有长期明火。

三、聚乙烯缠绕结构壁B型管生产工艺：安装性能优异聚乙烯缠绕结构壁B型管连接采用在承口预埋电熔丝同材质承插电熔连接技术，连接质量高。

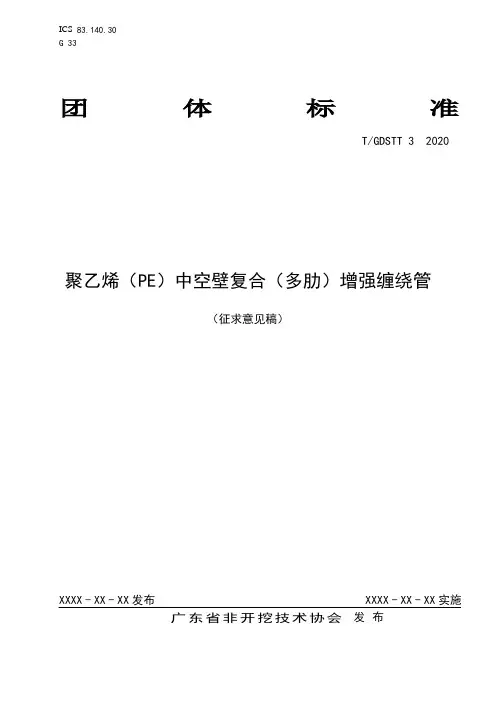

ICS83.140.30G 33团体标准T/GDSTT 3—2020聚乙烯（PE）中空壁复合（多肋）增强缠绕管（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施广东省非开挖技术协会发布前言本标准按照GB/T 1.1—2009给出的规则起草。

本标准由广东省非开挖技术协会提出。

本标准起草单位：广东坤达管业有限公司、淄博金洋达塑业有限公司、广东省建筑材料研究院、华南理工大学、仲恺农业工程学院、广州市建筑材料工业研究院有限公司、广东国恒建材科技有限公司、广东戈而曼生态环境科技有限公司、广州枫叶管业有限公司、广东冠粤路桥有限公司、中都工程设计有限公司。

本标准主要起草人：梁强、张柏平、刘莉娜、高林、陈秀娉、赵可昕、杨永民、洪波、梁观权、钟毅珠、何建兴、陈健捷、谢文军、王诚君、胡志航。

本标准为首次发布。

聚乙烯（PE）中空壁复合（多肋）增强缠绕管1 范围本标准规定了聚乙烯（PE）中空壁复合（多肋）增强缠绕管的术语和定义、符号、缩略语、原料、管材分类和标记、结构型式和连接方式、要求、试验方法、检验规则、标志、运输、贮存。

本标准规定的管材适用于长期工作温度在45℃以下的埋地排水、排污等工程。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2918 塑料试样状态调节和试验的标准环境GB/T 6671 热塑性塑料管材纵向回缩率的测定GB/T 8804.3 热塑性塑料管材拉伸性能测定第3部分:聚烯烃管材GB/T 8806 塑料管道系统塑料部件尺寸的测定GB/T 9341 塑料弯曲性能的测定GB/T 9345.1 塑料灰分的测定第1部分：通用方法GB/T 9647 热塑性塑料管材环刚度的测定GB/T 14152 热塑性塑料管材耐外冲击性能试验方法GB/T 18042 热塑性塑料管材蠕变比率的试验方法GB/T 19278 热塑性塑料管材、管件及阀门通用术语及其定义GB/T 19472.2 埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材GB/T 19466.6 塑料差示扫描量热法(DSC) 第6部分：氧化诱导时间（等温OIT）和氧化诱导温度(动态OIT)的测定GB/T 21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范3 术语和定义、符号、缩略语3.1 术语和定义GB/T 19278界定的以及下列定义和符号适用于本文件。

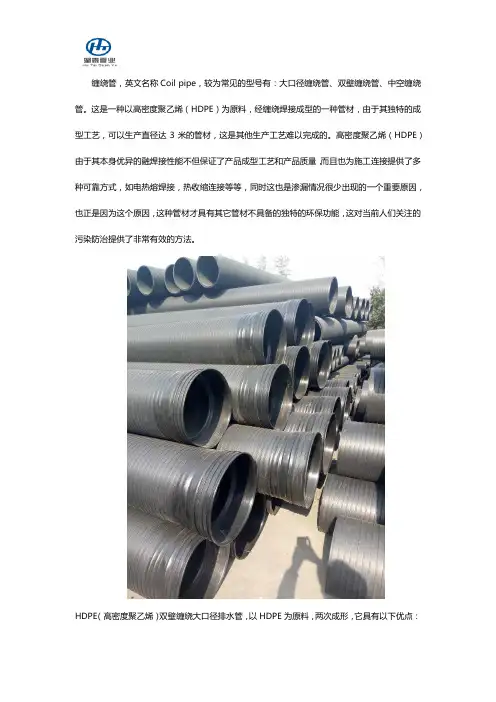

缠绕管，英文名称Coil pipe，较为常见的型号有：大口径缠绕管、双壁缠绕管、中空缠绕管。

这是一种以高密度聚乙烯（HDPE）为原料，经缠绕焊接成型的一种管材，由于其独特的成型工艺，可以生产直径达3米的管材，这是其他生产工艺难以完成的。

高密度聚乙烯（HDPE）由于其本身优异的融焊接性能不但保证了产品成型工艺和产品质量，而且也为施工连接提供了多种可靠方式，如电热熔焊接，热收缩连接等等，同时这也是渗漏情况很少出现的一个重要原因，也正是因为这个原因，这种管材才具有其它管材不具备的独特的环保功能，这对当前人们关注的污染防治提供了非常有效的方法。

HDPE（高密度聚乙烯）双壁缠绕大口径排水管，以HDPE为原料，两次成形，它具有以下优点：1、化学性能稳定，耐酸、碱、盐能力强，耐污水、废水和化学药品的腐蚀，耐土壤中腐烂物的腐蚀，无锈蚀。

2、抗冲击性强，耐压，管壁采用独特的工字型结构，弹性变形大而不易破坏，对任何基地都有很好的适用性。

3、耐老化，管材可以承受存放和施工过程中太阳的直晒，在管材设计和生产工艺上充分考虑了50年时的材质衰减等因素。

4、适用温度范围广，可用于-50C至60C的温度范围内，不冻裂和膨胀渗漏。

5、重量轻，是水泥管重量的1/10（同等输水效率下）不需大型施工设备。

6、连接方便。

7、耐磨性能优越，比水泥管、钢管耐磨，使用寿命长达50年以上。

8、原材料价位低，施工、管理、维修费用低。

9、HDPE是无毒性材料，对土地无害，可再生使用，是环保型绿色产品。

HDPE中空壁缠绕管采用以下连接方式：1.HDPE双壁（中空）缠绕管电热熔带连接：由相同热塑料制作的焊接带，采用专用热熔工具将连接部位加热后进行热熔，冷却后连接为一体.2.HDPE双壁（中空）缠绕管不锈钢连接件（卡箍）连接：由不锈钢连接件，橡胶套组合而成，先采用橡胶套进行密封，后利用不锈钢螺栓进行固定，固定后连接为一体。

3. HDPE双壁（中空）缠绕管承插式（胶圈）连接：施工时承口对准插口，利用橡胶圈进行密封。

HDPE中空壁缠绕管（承插接口）价目单HDPE双壁缠绕管的产品介绍HDPE双壁缠绕管是一种新型的塑料管材，使得缠绕结构壁管道的连接密封性、快捷性和安全性得到了显著的提高。

HDPE双壁缠绕管除了HDPE中空壁缠绕管全部特点外还具有克服有些工地地下水位比较高或工地有煤气等易燃易爆管线，不适宜用电火连接，施工比较困难。

为此，我公司开发出承插式连接的HDPE双壁缠绕管，使连接施工更加简便，快捷，并能确保连接的密封性应用领域：排水管的应用领域：水利工程：用作水源管、灌溉管市政工程：用作埋地雨水、排污管建筑工程：公寓、住宅园地等城市的雨水管、地下排污管、通风管等通讯工程：用作通讯电缆、光缆保护管工业应用：广泛用于工业领域排污排水管农业工程：用于灌溉、农田、果园、茶园及林带排灌（农地整理）道路工程：用作铁路、高速公路的渗、排水管矿场工程：用作矿井通风、送风、排水、泥浆罐体育场馆：用作高尔夫球场、足球场、广场等渗、排水管码头机场：用作大型港口、码头、机场工程的雨水排污管环保领域：垃圾填埋场污水收集管、粪尿处理厂水储系统：用于截留缓慢水流的储水系统HDPE中空壁缠绕管（热熔接口）修改时间:2012年10月09日12:00:00 浏览次数：181次 HDPE中空壁缠绕管（热熔接口）价目单HDPE缠绕管SN8SN10SN12.5元/米元/米元/米DN20035 47 57DN25048 58 70DN30070 84 101DN350106 127 152DN400135 156 188DN450158 190 227DN500238 256 275DN600298 363 435DN700419 502 603DN800537 653 784DN900763 915 1098DN1000826 1004 1205DN1100976 1172 1406DN12001147 1395 1674DN13001349 1618 1942DN14001627 1953 2343DN15001907 2288 2745型工艺制成的结构壁管材，符合国家标准《埋地用聚乙烯（PE）结构壁管道系统》第2部分：《聚乙烯缠绕结构壁管材》（GB/T19472.2-2004）的要求。

高密度聚乙烯（HDPE）缠绕增强管管材技术性能说明说明内容：1、管材名称：高密度聚乙烯（HDPE）缠绕增强管（术名“克拉”管），是国家标准GB/T19472.2-2004规定的B型缠绕结构壁管。

2、生产工艺：我公司生产的HDPE缠绕增强管是通过引进德国克拉公司2000年开发的KR600生产线生产的，管材采用热缠绕成型，并经风冷后冷态脱模，管材壁厚均匀，焊缝可靠，两层壁之间没有内应力。

3、结构壁型式：管材内表面光滑，外表面为螺形肋管表面（参考图1）。

图1 图24、接口方式：HDPE缠绕增强管采用承插式电熔连接（参考图2），管材承口在生产时预设电热丝，在连接时只需通电即可。

管材的密封性好，接头部部分壁厚=2倍壁厚，强度和刚度都大于等于管材本体。

接口不需其它辅助材料，焊接需要的专用设备由厂家免费提供使用，工程结束后由厂家收回。

5、管材主要物理力学性能指标：烘箱试验、环刚度、环柔性、缝拉伸强度（前面四项为出厂检验项目）冲击性能、蠕变比率（前面6项以及外观为型式检验时检验）。

具体指标数据请参考“管材技术指标”文件。

6、材外观：颜色为黑色色泽均匀；管材的内表面应平整，外部肋管整齐，内外壁应无气泡和可见杂质，焊缝无脱开；管材标准长度为6m，不允许有负偏差，如果小于6m的管，招标人必须提供数量，我方可以特别生产；管材壁厚应当符合国家标准要求。

7、我公司生产的HDPE缠绕增强管原材料采用法国道达尔（2003SN53）和新家坡菲利普斯MARLEX TR490型PE80级原材料。

8、管材公称尺寸DN300~DN4000mm，环刚度SN2、SN4、SN8、SN12.5、SN16。

9、适用标准：产品标准遵守设备生产国标准DIN16961、国家标准GB/T19472.2-2004；设计、施工及验收标准执行CECS164：2004；以及其它适用标准。

管材技术指标1、颜色：管材颜色为黑色，色泽均匀，无分解变色。

2、外观：管材的内表面平整，外部肋管应规整；管材内外壁无气泡和可见杂质，无破损，熔缝无脱开；端口平整，无毛刺。

高密度聚乙烯(HDPE)管道热熔焊接技术一．HDPE管材简介聚乙烯（PE）管材和传统管材相比，具有、强度高、韧性好、重量轻，耐腐蚀，水流阻力小的特点，而且PE管材安装简便迅速，造价较低等显著优势，使其成为仅次于PVC-U给水管道的世界消费量第二大的塑料管道品种。

按照其密度不同分为高密低聚乙烯（引文名称“High DensityPolyethylene”，简称HDPE），中密度聚乙烯(MDHP)和低密度高压聚乙烯（LDPE）。

PE管根据结构形式不同可分为单层实壁管、双壁波纹管和螺旋缠绕管等。

双壁波纹管和螺旋缠绕管主要为HDPE原料加工而成，主要用于城市排水，单层实壁HDPE管主要用于城市供水和燃气输送等。

二．HDPE管规格及连接方式H DPE管道的口径从DN16到DN315，共分18个级别。

按照国际上统一的标准划分为五个等级：PE32级、PE40级、PE63级、PE80级和PE100级，用于给水管道PE 管的生产为高密度聚乙烯HDPE，其等级是PE80、PE100两种(依据最小要求强度Minimum Required Strength的缩写MRS)。

PE80的MRS达到8MPa；PE100的MRS达到10MPa。

MRS是指管受环向张应力强度（按国际标准测试计算值）。

HDPE管在温度190℃~240℃之间将被熔化（不同原材料牌号的熔化温度略有不同），利用这一特性，将管材（或管件）两熔化的部份充分接触，并保持适当压力（自身热膨胀产生的压力）、正确的连接位置，冷却后两者便可牢固地融为一体（注：由于PE 管的热熔性，所以现场的太阳能热水管道全部采用铜管材）。

因此，PE管的连接方式与U－PVC管不同，通常采用电热熔连接及热熔对接两种方式，与不同材质连接时采用法兰或丝扣连接。

在管道修复方法上，有胀管施工法和内衬HDPE法。

运动村项目使用的PE管材从DN16到DN160共有12中口径，其中DN16，DN20，DN25和DN32 的UPONOR 管材为普通给水PE管，用于建筑内冷水供水系统；其余DN32到DN160均为HDPE管材，用于场区消防水和给水干线及建筑外围地面以下的供水管道。

高密度聚乙烯（HDPE）缠绕增强管管材技术性能说明说明内容：1、管材名称：高密度聚乙烯（HDPE）缠绕增强管（术名“克拉”管），是国家标准GB/T19472.2-2004规定的B型缠绕结构壁管。

2、生产工艺：我公司生产的HDPE缠绕增强管是通过引进德国克拉公司2000年开发的KR600生产线生产的，管材采用热缠绕成型，并经风冷后冷态脱模，管材壁厚均匀，焊缝可靠，两层壁之间没有内应力。

3、结构壁型式：管材内表面光滑，外表面为螺形肋管表面（参考图1）。

图1 图24、接口方式：HDPE缠绕增强管采用承插式电熔连接（参考图2），管材承口在生产时预设电热丝，在连接时只需通电即可。

管材的密封性好，接头部部分壁厚=2倍壁厚，强度和刚度都大于等于管材本体。

接口不需其它辅助材料，焊接需要的专用设备由厂家免费提供使用，工程结束后由厂家收回。

5、管材主要物理力学性能指标：烘箱试验、环刚度、环柔性、缝拉伸强度（前面四项为出厂检验项目）冲击性能、蠕变比率（前面6项以及外观为型式检验时检验）。

具体指标数据请参考“管材技术指标”文件。

6、材外观：颜色为黑色色泽均匀；管材的内表面应平整，外部肋管整齐，内外壁应无气泡和可见杂质，焊缝无脱开；管材标准长度为6m，不允许有负偏差，如果小于6m的管，招标人必须提供数量，我方可以特别生产；管材壁厚应当符合国家标准要求。

7、我公司生产的HDPE缠绕增强管原材料采用法国道达尔（2003SN53）和新家坡菲利普斯MARLEX TR490型PE80级原材料。

8、管材公称尺寸DN300~DN4000mm，环刚度SN2、SN4、SN8、SN12.5、SN16。

9、适用标准：产品标准遵守设备生产国标准DIN16961、国家标准GB/T19472.2-2004；设计、施工及验收标准执行CECS164：2004；以及其它适用标准。

管材技术指标1、颜色：管材颜色为黑色，色泽均匀，无分解变色。

2、外观：管材的内表面平整，外部肋管应规整；管材内外壁无气泡和可见杂质，无破损，熔缝无脱开；端口平整，无毛刺。

优质的聚乙烯缠绕结构壁管内表面应该是比较的光滑、平整，无凹陷、气泡等表面缺陷，这样才能保证水流畅通、不积垢。

并且满足相关的标准，例如：HDPE 缠绕结构壁管执行标准：GB/T 19472.2-2004《埋地聚乙烯结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》。

那么，具体来说优质的聚乙烯缠绕结构壁管又可以应用在哪些领域，是采用怎样的方式进行连接，有需要满足哪些安装标准呢？下面就一一给大家介绍一下。

一、HDPE缠绕结构壁管主要应用领域：①市政建设的地下排水、雨水排放②农田、果园、林带排灌管网③水利工程的低压输水、排涝、泄洪管网④矿井、建筑物通风⑤化工废水排放管网⑥管道检查并及化工容器等的整体加工二、HDPE缠绕结构壁管的连接方式：白钢卡箍式弹性连接方式是集成了刚性连接和柔性连接，内层进行密封，外层采用不锈钢卡箍来增加接口的强度，是一种广受欢迎的连接方式。

特性：操作简单，管材的原有特性不受影响，有利于施工安全，系统的稳定性好，维修方便，不受环境限制。

热收缩带采用喷火炝加热，热收缩带受热均匀收缩。

特性：强度高、抗老化能力强、耐环境应力性能好、密封性好、施工方便、快捷，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。

HDPE缠绕结构壁管是采用高密度聚乙烯为原料，通过热挤塑缠绕成型。

它除了具有普通塑料管所有的耐腐蚀性好，绝缘性高，内壁光滑，流动阻力小等优势以外；因采取了特殊的中空“□”字形结构，所以还具有优异的环形刚度和良好的强度与韧性，重量轻、耐冲击性强、不易破损等特点。

作为成熟的特点，HDPE 缠绕结构壁管在国外早已得到广泛的应用，在国内也已被建设都评为重点推广产品。

三、HDPE缠绕结构壁管安装施工的标准规范：1、HDPE缠绕结构壁管应敷设在原状土地基或经开槽处理后密实的地基上，在车行道上其覆土深度不小于700mm；2、当管道穿越铁路、高速公路及障碍建筑物时，应设置钢筋混泥土、刚、铸铁管等材料制作的保护套管，套管内劲应大于聚乙烯缠绕结构壁管外径300mm 以上，管道与套管直接处空间用填料填塞；3、HDPE缠绕结构壁管沟槽槽底净宽度。

HDPE聚乙烯缠绕管施工方法(完整已排版)本工程采用DN500mm HDPE聚乙烯缠绕结构壁管作为污水管道，管道基础采用砂垫层基础，接口采用电热熔接口。

工艺流程包括材料准备、测量放样、基坑开挖、边坡临时支护、基底人工修整、软基处理、铺设砂垫层、管节安装、防渗处理、检查井砌筑、回填土（分层夯实）以及接人行道或道路施工程序。

在管沟开挖方面，施工前应根据设计图放出管道位置中心线及边线，每侧留工作面，并根据现场土质和开挖高度放出槽上口开挖线。

管沟基槽采用分段开挖，边开挖、边支护的方式，根据现场的实际土质情况确定开挖长度。

开挖前，应检查管沟基槽位置尺寸，并按1:0.33边坡放好灰线。

开挖出来的土方不得堆放在坡顶，以免影响边坡的稳定。

为了施工的安全起见和边坡的稳定，在开挖地段应严禁重车通行和进行交通管制。

为避免机械和人工对管沟槽的扰动，管沟槽不得一次挖除到位，采用仪器严格控制其标高，以免超挖和欠挖。

在管沟边坡支撑和处理措施方面，应采用分段开挖、边开挖、边支护的方式，并严格按照1:0.33的边坡放置灰线。

开挖出来的土方不得堆放在坡顶，以免影响边坡的稳定。

同时，应严禁重车通行和进行交通管制，以保证施工的安全。

如果发生超挖，应采用砂砾石回填，有地下水时，槽底一侧或二侧应人工开挖排水沟与集水井，并使用抽水机抽水，以保证槽底不受水浸泡。

为了避免路基塌方和对人行道及路基的影响，必须对沟槽进行支撑。

支撑断面采用φ120～140mm的圆木支撑，坑壁支垫竹架板。

竹架板采用铁丝横向铰接，用钢管加固，且每一纵向支撑面不得少于1米。

支撑时竹架板支在坑壁的中央，用上下两根圆木对向支撑或者向下支撑。

如果支撑面向下，则下部支撑点必须用钢管加固，避免滑动。

支撑间距不得大于2米，对于松软地段可适当加密。

边坡支护后，应对管沟槽侧壁采用塑料膜覆盖，防止雨水渗入，影响边坡的稳定。

路基侧面出现裂缝时，应立即用砂浆封塞，避免雨水渗入。

施工时，应适当进行交通管制，避免重车和大车通行。

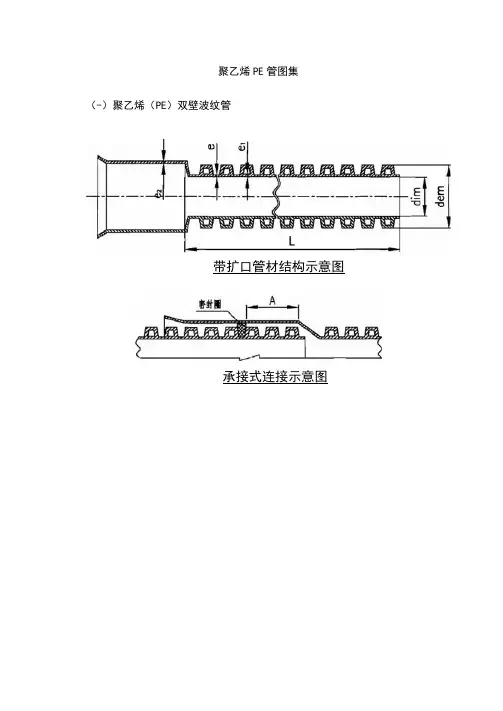

聚乙烯PE管图集（-）聚乙烯（PE）双壁波纹管带扩口管材结构示意图承接式连接示意图内径系列管材的尺寸（mm）管件连接示意图外径系列管材的尺寸(mm)1、聚乙烯(PE)双壁波纹管性能要求PE管材的材料性能(mm)系统的性能要求注：读项测共用干管材采用弹性由封，连接时，测试温度：<23i2)r管材和连接件的承口最小壁厚(mm)管材的物理力学性能2、聚乙烯(PE)双壁波纹管接口及橡胶圈(I型)衣版JI加400〜De800橡胶圈截面橡胶圈截面尺寸（mm）橡胶圈截面尺寸（mm）3、聚乙烯（PE）双壁波纹管接口及橡胶圈（II型）橡胶圈截面橡胶圈截面尺寸（mm）公楸隹Di0 Li 400 415.0 32.0 500 520.0 37.0 600 635.0 42.0 800 885.0 38.0 1000 1105.0 44.0 1200 1220.0 87.0L Hi H210.0 51.0 23.0 10.0 59.5 26,5 12.0 77.0 34.011.0 99.0 51.012.0 118.0 60.5 12.0 142.0 55.0o：1.承插连接用弹性密封橡胶图的外观应光滑平整，不得有气孔.裂缝，卷褶.破抵重皮等娜。

2.弹性密封橡胶圈采用具有耐酸、碱、污水腐蚀性能的三元乙丙橡胶或赛丁燃胶, 其性能除应符合化工行业标准《橡胶密封件给排水管及污水管道用接口密封圈材料规范》HG/T 3091—2000先还应符合以下要求：那氏硬度:50+5;伸长率:》400%;拉伸强度:》16MPa・3.我接口程序如下：3.1管道连接前，应先检查橡胶曲是否配有完好，确认橡胶圈安放位置及插口应插入承口的深度并做好记号.3.2接口作业时,应先将承口（或插口）的内（或外）工作面用棉妙清理干净，不簿有泥土等杂物，井林口内工作面涂上润滑剂，然后立即格插口端的中心时准承口的中心轴线就位.3.3插口插入承口时，小口径管可在管端设置木挡板，用撬棒将管材沿轴线徐徐插入承口内；公称直径大于DN400的管道可用缆绳系住管材，用手机葫芦等工具将管/徐徐拉入承口乱4、聚乙烯（PE）双壁波纹管接口及橡胶圈（IH型）橡胶圈截面橡胶圈威面尺寸（mm）说明：1.承插连接用弹性密封橡鼓图的外观应光滑平整，不得有气孔、裂缝，卷褶、破推重火等缺断2.弹性密封爆胶因采用耐酸，城.花水腐他性能的三元乙丙橡胶，其性能除应符合化工行业标准《橡胶密甘件给排水管及污水管道用接口密封固材料规范》HG/T 3091-2000 外，还应符合以下要求：邵氏硬度：50±5;仲长率：>400%;拉伸强度:>16MPa.3.管道接口程济如下：3.1管道连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度并做好记号；3.2接口作业时，皮先将承口（或插口）的内（或外）工作面用郴州理干落不得有泥土等杂物，并在承口内工作面涂上涧滑机然后立即将插口端的中心对准承口的中心轴线雌;3J指口插入承口Ht小口径管可在管端设置木挡板，用拯棒将管材沿轴线徐徐插入承口；公称直径大于DN400的管道可瞰维系住管材，用手动葫芦等工具将管材徐徐插入承口内.5、聚乙烯（PE）双壁波纹管接口及橡胶圈（IV型）一干套筒尺寸（mm ）公称内径DN/ID 500 600 800 1000 di 590 710 945 1180 B365460580747密封图截面BW «；u wwi川/U/U/UUJ （mm ）公球隹DN/IDdDIL 500 450 550 14 36 600 535 638 16 40 8C0718 868 19 60 10008981084 2565 6口Gi说明:1,管件连接用弹性密封橡胶圈的外观应光滑平整，不得有气孔，裂绛,卷褶，破损.重皮等缺陷.2.弹性密封橡胶圈采用麻酸，麻污水腐蚀性能的三元乙丙橡胶，其性能除应符合化工行业标准《橡胶密封件给排水管及污水管道用接口密封圈材料规范》HG/T 3091—2000外，还应符合以下要求：邵氏硬度：50土5 ；的长率；＞400%;拉伸观度：》16Mps3.管件套筒采用畋靖钢材质，外观要求：内外蜃表面要平整,无开裂和气泡；环刚度：＞8kN/m2；冲击强度:＞350kJ/m2. 4.管道接口程序如下：4.1管道连接前，应检查密封圈是否配套完好，确认橡胶密封圈安放优置及插口应插入承口的深度并微好记号；4.2接口时应先将管材及管件的外（或内）工作面用棉纱清理干机不得有泥土及杂物，并在套触壁工作面涂上蹦孙然后先将套筒套入一根管材内，到位后再将另一根管材插入套窗的另一端，对准中心轴线雌。

高密度聚乙烯（HDPE）缠绕结构壁管高密度聚乙烯（HDPE）缠绕结构壁管介绍：产品名称：HDPE缠绕结构壁管B型、HDPE增强缠绕管、聚乙烯缠绕结构壁管B型管、HDPE缠绕增强管、聚乙烯克拉管管材口径：DN200-DN3000标准长度：6m环刚度： SN4/SN8/SN10/SN12.5连接方式：承插式电热熔连接、扩口承插式胶圈连接、热收缩套连接、节流式胶圈连接产品执行标准：HDPE缠绕结构壁管B型，执行国家标准GB/T19472.2-2004《埋地用聚乙烯（PE）结构壁管道系统第2部分：高密度聚乙烯(HDPE)缠绕增强B型管》。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）简介：HDPE缠绕增强管又叫HDPE缠绕结构壁管B型，克拉管，HDPE缠绕B型管，高密度聚乙烯缠绕管。

是一种内壁光滑、外壁为螺形状加强肋，由螺旋缠绕工艺制成的异形结构壁管材，属柔性管材。

HDPE缠绕增强管采用高密度聚乙烯为原料，在热熔状态下通过缠绕成型工艺制成，并在热态未脱模前，通过滚动风冷方式冷却，管道逐步散热，壁厚均匀。

HDPE缠绕增强管采用承插式电熔连接，管道两端在生产时被加工成承口和插口，并在承口端嵌入电熔丝，管道承插连接时，只需接入电源即可完成焊接，可以使管线系统实现零渗漏。

此种管材被广泛应用于城市排水、市政排水、电力和石化等领域，是钢筋混凝土和铸铁管的理想换代产品。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）可分为PR、OP、SQ、VW三种系列，其中： PR、OP-主要用做埋地排水管道， SQ-主要用于制造容器或窨井， VW-主要用于三通、弯头、二次加工成型的管件，该产品内表面光滑、外部为异型增强结构，管材标准长度为6米，管内径范围为DN200-DN4000，产品指标均达到GB/T 19472. 2-2004 B型结构壁管标准及PREN-13476欧洲标准要求。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）特性：1）水力条件好HDPE缠绕增强管内壁表面光滑，同等管径条件下，比砼排水管道过流量大30%左右。
