控制器操作说明书2010年12月V 2.1首先感谢贵公司选用我公司的制冷机组产品.同时感谢您认真阅读本操作说明书。
一、 概述本机组使用的是触摸式操作显示屏。
机组的运行状态和全部操作均在屏幕上进行。
屏幕操作是通过已为该机组设置了各相应的屏幕页面及其按钮，您可以按照您的操作要求轻按各有关的按钮进行实际的操作。
屏幕中的按钮是轻触摸式的，请不使用工具或戴手套操作，以免划伤擦毛屏幕。
本控制器中显示的参数单位：压力：Kpa A 绝压温度：℃电流：Ａ液位：％设备在完全正常的情况下，10分钟内对屏幕无任何操作屏幕的灯光会自动关闭，以延长屏幕使用寿命。
任意触摸一下屏幕立即自动点亮。
屏幕中含有设备的常见故障说明，用户可以随时翻阅。
帮助用户及时查找原因排除故障。
温度巡检仪显示的是主电机的各点温度：CH01 前轴承温度CH02 后轴承温度CH03 Ａ绕组温度CH04 Ｂ绕组温度CH05 Ｃ绕组温度二、 主界面屏幕的操作说明接通电源后屏幕将显示本说明书封面上的图案，触摸该图案一下，屏幕就显示如下：主界面。
此界面中显示了常用的基本运行参数、机组状态和必要的操作按钮，当出现故障、报警时自动弹出信息条并用文字（走马灯形式）显示相应的内容，蓝色信息属报警（机组不停机），红色信息属故障（机组停机，故障复位也不会自动启动）。
触摸“机组启动”按钮，在屏幕上会弹出如下窗条：♦轻按“能量控制手动”按钮，在主界面的右上角能量位置值的下面将出现“＋”、“－”按钮，表示机组运行中能量控制由操作人员人为地增载、减载操作。
但当运行参数超过安全保护设定值，电脑仍会自动强制减载甚至故障停机。
♦轻按“能量控制自动”按钮，“＋”、“－”按钮将不出现，表示机组运行中能量控制由电脑自动地增载、减载操作。
♦轻按“本地启动”按钮，请注意：这是真正的启动按钮。
机组由电脑按指定的程序自动控制启动、运行、自动能量调节和液位控制。
♦启动过程：电脑首先检查无任何故障，再检查吸气压力应大于‘压缩机启动压力设定值’、‘高压电机柜允许’、‘停机到启动间隔时间到’等；电脑启动油泵，检查能量位置应小于 5%（否则自动减载）、喷油压差应大于150Kpa；释放主机停机信号，1秒钟后发主机启动命令。
智能报警联动控制器安装指南
智能报警联动控制器只需一个常闭或常开输入：如红外探头，对射，紧急按钮等常闭端，即可联动另一端的强电开关（常开同样效果）。
1. 性能特点：
输出即时跟随输入功能（输入关输出也关；输入开输出也开）
输出延时跟随输入功能时间可由用户通过拨码设定（精确到5秒），最长10分钟
3．指示灯说明
●电源指示灯: 通电后就会亮
●状态指示灯: 即时联动（未拨码）情况下，快速闪烁；延时联动（拨码）情况下，1秒钟闪烁1次
●高压操作指示灯：高压继电器操作时变换指示
●低压操作指示灯：低压继电器操作时变换指示
4．使用说明
输出即时跟随输入功能不拨码，即2--8位拨码开关都是OFF
输出延时跟随输入功能拨码（见拨码开关对应时间表），最短延时为5秒，最长10分钟
具体的时间=下表的秒数* 基数（基数为5秒）
例：用户希望延时为30秒，应当拔开关数设成6，则实际继电器的闭合延迟时间将为：6 *5=30秒。
其它以此类推。
；用户想采用其他基数请在定购产品时说明。
拨码开关第1位用来设置输入端接法，1为OFF输入端接常闭，1为ON输入端接常开。
热处理控仪208使用说明
热处理控仪208是一款用于热处理过程的数字化控制器,具有高精度、高可靠性和易于操作的特点。
下面是热处理控仪208的使用说明:
1. 安装
将热处理控仪208安装在有良好通风的房间内,远离易燃、易爆物品。
安装前,请仔细阅读说明书,按照说明书中的安装步骤进行操作。
2. 连接电气元件
连接热处理控仪208的电源、传感器、执行器等电气元件,确保它们相互连接正确,且电源电压符合控制器的要求。
3. 校准
校准传感器和执行器,以确保它们准确地测量温度和压力等参数。
在校准之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
4. 配置参数
配置控制器的参数,包括热处理工艺、加热温度、冷却温度、时间、保温时间等。
在配置参数之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
5. 操作
开始操作热处理控仪208,按照控制器上的提示进行操作。
在使用过程中,请保持控制器的参数设置正确,避免超温、超压等异常情况的发生。
6. 维护
维护热处理控仪208,包括清洁控制器表面、更换易损件等。
在维护之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
热处理控仪208是一款功能强大、精度高、易于操作的数字化控制器,可以
帮助操作人员更好地控制热处理过程,提高生产效率和产品质量。
在使用热处理控仪208的过程中,请遵守相关的安全规定,确保操作安全。
热处理控仪208使用说明热处理控仪208使用说明热处理控仪208是一种用于控制热处理过程的仪器，能够精确控制温度和时间，以满足不同材料的热处理要求。
以下是关于热处理控仪208的详细使用说明。
1. 仪器介绍：热处理控仪208由温度控制器、时间设定器和显示屏组成。
温度控制器可以调节炉内温度，时间设定器用于设定热处理时间，显示屏可以实时显示当前温度和时间。
2. 仪器设置：首先，将热处理控仪208与热处理设备连接。
然后，将电源插头插入电源插座，打开电源开关，仪器将开始运行。
接下来，按照热处理要求，设定所需的温度和时间，可以通过旋钮或触摸屏完成。
一旦设置完成，系统将开始加热至设定温度。
3. 温度控制：热处理控仪208具有精确的温度控制功能。
用户可以通过设置温度上下限来确保炉内温度在所需范围内。
当炉内温度达到设定温度时，温度控制器将自动控制加热功率以维持恒定温度。
4. 时间设定：热处理控仪208允许用户设定热处理时间。
用户可以使用时间设定器设定所需的时间长度。
一旦时间设定完成，仪器将在设定的时间段内保持恒定温度，然后自动关闭加热功率。
5. 安全保护：热处理控仪208具有多种安全保护功能。
例如，过温保护功能可防止温度超过设定上限，过载保护功能可防止电源过载，短路保护功能可防止电路短路等。
这些保护功能能够确保仪器的安全运行。
6. 注意事项：在使用热处理控仪208时，请确保周围环境通风良好，以避免温度过高和气体积聚。
此外，应定期对仪器进行维护和清洁，以保持其正常工作状态。
总之，热处理控仪208是一种功能强大的仪器，能够精确控制热处理过程。
通过正确操作和使用，它可以帮助用户实现高质量的热处理效果，并确保热处理过程的安全性和稳定性。

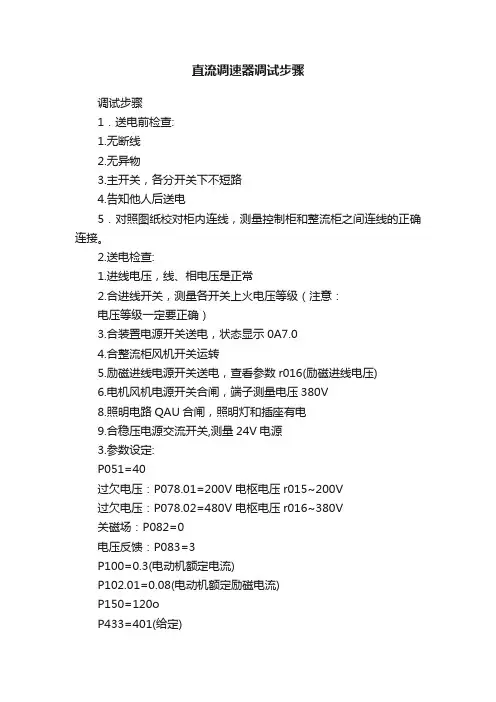

直流调速器调试步骤调试步骤1．送电前检查:1.无断线2.无异物3.主开关，各分开关下不短路4.告知他人后送电5．对照图纸校对柜内连线，测量控制柜和整流柜之间连线的正确连接。
2.送电检查:1.进线电压，线、相电压是正常2.合进线开关，测量各开关上火电压等级（注意：电压等级一定要正确）3.合装置电源开关送电，状态显示0A7.04.合整流柜风机开关运转5.励磁进线电源开关送电，查看参数r016(励磁进线电压)6.电机风机电源开关合闸，端子测量电压380V8.照明电路QAU合闸，照明灯和插座有电9.合稳压电源交流开关,测量24V电源3.参数设定:P051=40过欠电压：P078.01=200V 电枢电压r015~200V过欠电压：P078.02=480V 电枢电压r016~380V关磁场：P082=0电压反馈：P083=3P100=0.3(电动机额定电流)P102.01=0.08(电动机额定励磁电流)P150=120oP433=401(给定)P401=5 (-5)P771、P772=0->1->0 吸合装置故障继电器查看故障灯亮4. 磁场试验1.励磁输出接灯泡。
2.P250=1203.P082=34.查看r036=99.9%(励磁给定)，r035~100%(励磁电流反馈)5送Q3，灯泡亮。
6、改变250，观察灯泡的亮度有无变化，励磁触发角r034>10o7．试验完毕关励磁P082=05.电枢试验（励磁UVW）r015~210V r000→o.70→01.11、可控硅不送电，电源直接接到分压板ABC，测量脉冲输出为双窄脉冲列2．送各开关，K21吸合，柜门转换到内控，ME合闸合闸灯亮分闸分闸灯亮r000=o.702．测量各组脉冲4．将电源接到可控硅上合闸，测量电阻箱波形，如正常则变换P401参数极性观察波形。
5．查看电压反馈极性(C D)注意r038与P401极性相同6．分闸，打外控时合闸出电压7．再返回内控6、操作回路试验（不合ME）1．压敏快熔指示器开关作K21动作7、装置输入信号试验查看r010参数↑↑↑↑43 42 41 40快K03 K06熔K02正P773=260反P774=261P580=0 →1 →0 直流接触器正反转转换。

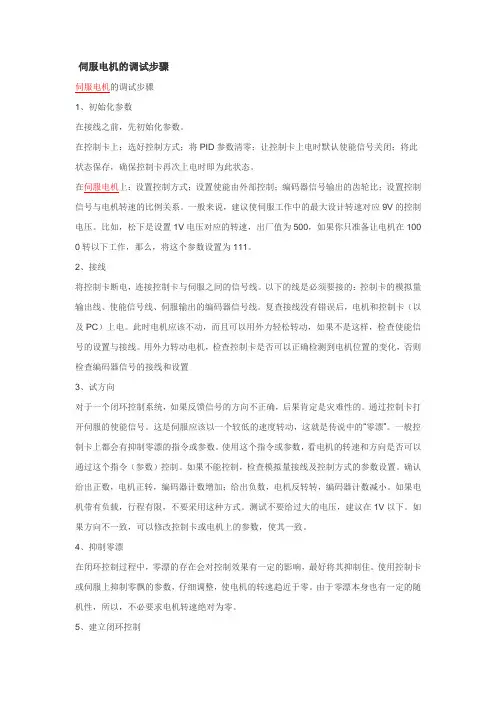

伺服电机的调试步骤伺服电机的调试步骤1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
比如，松下是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在100 0转以下工作，那么，将这个参数设置为111。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。
由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。
5、建立闭环控制再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
控制器参数设置的说明书使用工业自动化控制设备时，控制器的参数设置是非常重要的一个环节。
正确的参数设置能够确保设备的正常运行和最佳性能表现。
本说明书将介绍控制器参数设置的具体步骤和相关注意事项。
一、控制器参数设置前的准备在开始设置控制器参数之前，我们需要了解以下几点：1. 设备的具体型号、规格和功能特点。
2. 接口协议的类型和参数，例如MODBUS、CANopen等。
3. 控制器的操作方法和基本设置，例如语言、系统时间等。
在了解以上基本信息后，我们才能进行控制器参数设置的操作。
二、控制器参数设置步骤1. 打开控制器电源，按照说明书的要求连接各个部件，接好电缆线等。
2. 进入控制器参数设置界面，一般情况下，我们可以通过控制器屏幕上的“设置”按钮或者“功能”按钮进入。
3. 根据设备的实际情况和要求，进行控制器的参数设置。
具体设置项包括但不限于以下几个：a. 通讯协议：设置设备使用的通讯协议类型、串口号、波特率等。
b. 输入输出口：设置设备的输入输出口类型和数量。
例如数字输入、数字输出、模拟输入、模拟输出等。
c. 报警设置：设置设备报警功能的触发条件、报警方式、报警内容等。
4. 在设定完毕后，按照控制器说明书的要求保存设置。
5. 退出设置界面，设备即完成了参数设置。
三、控制器参数设置的注意事项1. 在进行参数设置之前，一定要仔细阅读控制器说明书，了解设备的功能特点和参数设置方法。
2. 在进行参数设置时，严格按照说明书的要求进行，确保参数设置正确。
3. 在保存参数设置时，要注意保存后的设置是否和实际要求相符，并仔细确认保存的位置和文件名。
4. 在进行参数设置时，要注意设备的工作环境和安全要求，确保操作过程中的人员和设备安全。
总之，控制器参数设置是一项非常重要的工作，需要我们仔细完成。
如果您在控制器参数设置过程中遇到任何问题，请仔细阅读说明书，或者联系设备厂家寻求技术支持。
我们相信，通过正确的控制器参数设置，您的设备一定能够实现良好的性能表现和工作效率。

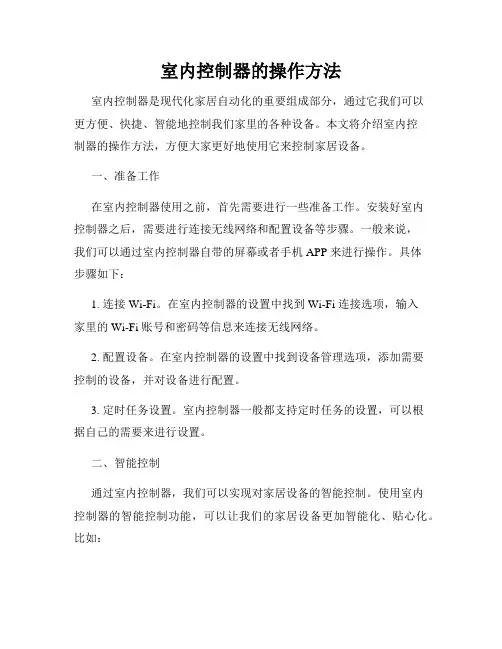

室内控制器的操作方法室内控制器是现代化家居自动化的重要组成部分，通过它我们可以更方便、快捷、智能地控制我们家里的各种设备。
本文将介绍室内控制器的操作方法，方便大家更好地使用它来控制家居设备。
一、准备工作在室内控制器使用之前，首先需要进行一些准备工作。
安装好室内控制器之后，需要进行连接无线网络和配置设备等步骤。
一般来说，我们可以通过室内控制器自带的屏幕或者手机 APP 来进行操作。
具体步骤如下：1. 连接 Wi-Fi。
在室内控制器的设置中找到 Wi-Fi 连接选项，输入家里的 Wi-Fi 账号和密码等信息来连接无线网络。
2. 配置设备。
在室内控制器的设置中找到设备管理选项，添加需要控制的设备，并对设备进行配置。
3. 定时任务设置。
室内控制器一般都支持定时任务的设置，可以根据自己的需要来进行设置。
二、智能控制通过室内控制器，我们可以实现对家居设备的智能控制。
使用室内控制器的智能控制功能，可以让我们的家居设备更加智能化、贴心化。
比如：1. 情景模式。
室内控制器通常都会提供不同的情景模式，比如睡眠模式、离家模式、影院模式等等。
我们可以根据不同的需求，来选择不同的模式，方便我们的生活。
2. 遥控器功能。
通过室内控制器的遥控器功能，我们可以通过控制室内控制器来控制我们的家居设备，非常的方便。
3. 语音控制。
室内控制器一般都支持语音控制，我们可以通过语音来对家居设备进行控制、操作。
三、注意事项在使用室内控制器的时候，需要注意以下几点：1. 安全问题。
尤其是对于一些与家庭安全直接相关的设备，比如门禁、监控等等，一定要采用更为安全、可靠的接入和控制方式。
2. 物理环境因素。
需要注意室内控制器的安装、运行环境清洁、温度、湿度等因素，避免对其造成损害。
3. 维护保养。
需要根据室内控制器的使用说明进行操作，并及时对其进行维护保养，保证其运行稳定可靠。
四、总结室内控制器是非常方便的家居自动化设备，通过它我们可以实现智能化控制和管理家居设备。
明瑞MR-208A控制器调试基本步骤v1.2
1使用标准网线（568B,568A直通线）连接pc网卡与明瑞控制器的网口（LINK A/B均可，自适应，建议A进B出，这样性能更好！）
2设置电脑的固定ip地址：设置为192.168.0.xxx 或者192.168.1.xxx，只能是这两个号段！
xxx为0---255任意，建议避免冲突第4段设置100以下！
3安装MRPlaye软件，在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！
4LED屏参数以及硬件参数设置：
4.1启动MR Player软件，点击“设置”—“LED屏设置”,进入“设置LED屏”设置
界面！
4.2设置屏体的宽度和高度（实际项目的宽度和高度，如果是异型屏幕以最大的宽度
和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件
设置“如下图！硬件设置的密码是大小写均可的“mr”
4.3在“硬件设置”中选择“网络设置”卡片，将“本机IP地址”通过单击右侧下
三角，选择刚才已经设置好的192.168.0.60，然后点击应用。
4.4点击“布线设置”卡片，选择“新建布线”
4.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为
RGB规则排布，使用10台控制器，设置好后点击“确认”如下：
4.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----
“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：
4.7进入“自动排列”界面后，依次设置端口“选项”的“宽度””高度”以及排线风
格等选项，然后点击确认如下：
4.8经过4.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向
的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：
4.8.1
4.8.2
4.9检查以上设置无误后，点击“保存”按钮，随便选择一个位置（比如桌面）和填
写一个文件名（比如512-80），保存即可，然后退出，如下：
4.10退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，如果连接了控制
器控制器就显示绿色，如果没有连接控制器或者连接异常会显示红色，如本例中只是连接了6台控制器，然后点击“应用”
4.11选择“控制器参数”卡片，选择贵司灯具对应的芯片等然后点击“写入硬件参数”，
如下：
4.12在“选择控制器”界面，选择要升级的控制器，根据自己的情况选择是否带校验，
然后点击“确定”，最后提示哪些升级成功与失败，点击确定即可回到“控制器参数”界面，再点击“确定”退出“硬件设置”界面，硬件设置完成！
4.13回到“设置LED屏”界面，点击“完成”退出控制器设置回到“设置LED屏”
界面，再点击“完成”退出，回到主界面。
4.14通过以上设置后，可以点击主界面“动画”----“屏幕测试”---灰度测试，或者
网格测试进行测试了，在测试的时候可以通过手动点击键盘的方向键来手动控制，
也可以通过以下2项中的操作，实现视频以及flash等文件的播放！
5播放文件设置：
5.1点击左侧的“节目页1”---“文件1”后，在右侧添加需要播放的文件，如下：
5.2点击“播放”按钮进行视频播放，即可！
6注：
6.1为了实现远程控制，多屏自由组合等高端使用，配置文件和播放文件是单独保存
的：
6.1.1配置文件如本文1项中介绍的，导出和导入方法在“设置”菜单中的“导出
配置”，“导入配置”中实现！
6.1.2播放文件保存在菜单中“文件”中的，“打开”，“保存”，“另存为”选择实
现！
6.2固件升级：本节内容是出现新加芯片等特殊应用才会涉及，您可以在需要升级时
再看本章节
6.2.1在4.10界面（也就是已经逐次进行了控制器连接---ip地址设置---pc软件屏
宽高设置---网络设置---布线设置等4.9之前步骤的操作）确认需要升级固件
的控制器已经连接正常（绿色）
6.2.2在上图界面盲打“update”---不含“”就会出现如下界面，点击右侧…按钮，
选择准备升级的文件，如下图：
6.2.3点击上图“下载”，出现如下界面，依次设置升级控制器起止编号，勾选是
否校验后（建议校验，但是速度略慢一点），然后点击确定!
6.2.4出现升级滚动条，滚动结束后会有升级报告，确认需要升级的控制器固件已
经升级成功，点击确认退出即可
6.3在使用过程中，一个级联链中不可以千兆，百兆控制器混合使用！否则会出现显
示异常问题
6.4如果通过以上操作还不能完成对灯具的有效控制，或者有那些功能您不知道如何
实现，请与我们技术人员联系！。
