Revit给排水与管线综合建模——管道对正(精)

图4.44 设置过滤器
（2）载入管件族。选择“插入”|“载入族”命令，选择“机电”|“水管管件”|“GBT 5836 PVCU”|“承插”目录，配合Ctrl键，将“管接头 - PVC-U - 排水”、“管帽 - PVC-U - 排水”、“顺水 三通 - PVC-U - 排水”、“顺水四通 - PVC-U - 排水”、“同心变径管 - PVC-U - 排水”、“弯头 - PVC-U - 排水”等族都选上，单击“打开”按钮将这个族载入到项目中，如图4.45所示。
第4章 给排水系统
给排水系统是任何建筑都必不可少的重要组成部分。一般建筑物的给排水系统包括 给水系统、热给排系统、排水系统。系统中最重要的组成部分就是管线。
4.1 给水
一层中所有的洁具需要与给水管连接，一层中的所有的洗脸盆要与热给水管连接。这
个案例虽然小，但是机电设备还是比较齐全的。
4.1.1 一层给水管
图4.56 载入存水弯族
（2）新建管道尺寸。按MS快捷键，发出“机械设置”命令，在弹出的“机械设置”对话框中，选择 “管段和尺寸”选项，在“管段”栏选择PVC-U - GB/T 5836选项，单击“新建尺寸”按钮，在弹出的“ 添加管道尺寸”对话框中，在“公称直径”栏中输入50.000mm，“内径”栏中输入52.000mm，“外径” 栏中输入60.000mm，单击“确定”按钮完成操作，如图4.57所示。
图4.58 绘制洗脸盆污水立管
更多内容请详细阅读本书！！！
图4.37 绘制第一段热给水管
4.2 排水
与给水管不同，排水管是重力流，且管材为PVC。由于本例是公共卫生间，因此排水 管的管径要设置大一些。
4.2.1 一层污水管
本例中有三个污水管系统：W-1、W-2、W-3，本 小节以W-2为例介绍绘制污水管道的方法。另外两个 污水管系统绘制方法一致，此处不在冗述。

.管线综合第 1 章Revit MEP 绪论本章将重点介绍Revit MEP 软件的应用优势及软件界面，用Revit MEP 和Navisworks 软件进行水、暖、电模型搭建和碰撞检查的流程，是对本书整体知识架构的总结和介绍。

本章还介绍了Revit MEP 软件中帮助文件的使用方法，为读者学习和掌握Revit MEP 软件提供了有力的支持。

1.1 Revit MEP 软件的优势建筑信息模型（Building Information Model）是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型。

BIM 是一种技术、一种方法、一种过程，BIM 把建筑业业务流程和表达建筑物本身的信息更好地集成起来，从而提高整个行业的效率。

随着以Autodesk Revit 为代表的三维建筑信息模型（BIM）软件在国外发达国家的普及应用，国内外先进的建筑设计团队也纷纷成立BIM 技术小组，应用Revit 进行三维建筑设计。

Revit MEP 软件是一款智能的设计和制图工具，Revit MEP 可以创建面向建筑设备及管道工程的建筑信息模型。

使用Revit MEP 软件进行水暖电专业设计和建模，主要有以下优势：1.1.1 按照工程师的思维模式进行工作，开展智能设计Revit MEP 软件借助真实管线进行准确建模，可以实现智能、直观的设计流程。

Revit MEP 采用整体设计理念，从整座建筑物的角度来处理信息，将给排水、暖通和电气系统与建筑模型关联起来，为工程师提供更佳的决策参考和建筑性能分析，。

借助它，工程师可以优化建筑设备及管道系统的设计，进行更好的建筑性能分析，充分发挥BIM 的竞争优势，促进可持续性设计。

同时，利用Revit 与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计反馈。

实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、进度和工程量统计、造价分析。

1.1.2 借助参数化变更管理，提高协调一致利用Revit MEP 软件完成建筑信息模型，最大限度地提高基于Revit 的建筑工程设计和制图的效率。

虽然在建筑专业中有洁具，但是此处还是需要在机电专业中插入洁具。因为两者的侧重不一样：建筑专业 要求是表现洁具的位置，而机电专业要求是连接管线。
（1）打开“给排水-一层”视图。选择项目浏览器中的“给排水”|“给排水”|“楼层平面”|“给排水 -一层”命令，如图4.1所示。
图4.1 打开“给排水-一层”视图

4.2.2 连接洁具
排水管连接洁具主要涉及存水弯的问题 。存水弯是防止排水管道系统中的气体窜入 室内的附件，其在卫生器具排水管上设置了 一定高度的水柱（称为“水封”）。根据形 状，存水弯分为S型存水弯，P型存水弯。
（1）载入存水弯族。选择“插入”|“ 载入族”命令，弹出“载入族”对话框，选 择“机电”|“水管管件”| GBT 5836 PVC-U|“承插”目录中的“P 型存水弯 PVC-U - 排水”和“S 型存水弯 - PVC-U - 排水”两个RFA族文件，单击“打开”按 钮，将族载入进项目中，如图4.56所示。
图4.57 新建管道尺寸
（3）绘制洗脸盆污水立管。选择洗脸盆族，右击洗脸盆污水连接点，选择“绘制管道”命令，在“ 属性”面板中，选择“污水管”类型，在“修改|放置 管道”栏的直径栏选择50mm选项，在“偏移量” 栏输入400mm，双击“应用”按钮，绘制洗脸盆污水立管，如图4.58所示。
注意：此处绘制洗脸盆污水立管时要注意管道的系统类型必须是“污水管”，若此处绘制的污水管系 统类型不是“污水管”，可绘制结束后修改。
图4.44 设置过滤器
（2）载入管件族。选择“插入”|“载入族”命令，选择“机电”|“水管管件”|“GBT 5836 PVCU”|“承插”目录，配合Ctrl键，将“管接头 - PVC-U - 排水”、“管帽 - PVC-U - 排水”、“顺水 三通 - PVC-U - 排水”、“顺水四通 - PVC-U - 排水”、“同心变径管 - PVC-U - 排水”、“弯头 - PVC-U - 排水”等族都选上，单击“打开”按钮将这个族载入到项目中，如图4.45所示。

在本例中由于没有设置吊顶，房间的净高指从房间地面至管线最低处的距离。这个数 据用明细表统计出来，为建筑设计、室内设计提供参考。本例采用制作一个房间虚拟净高 对象族的方法，通过设置项目参数，用明细表自动生成《房间净高统计表》。
7.2.1 制作房间虚拟净高对象族
这是一个虚拟对象，在管线综合断面图中是不显示的。其功能就是为了统计房间净高，操作制作族的方 法如下。
图7.15 修改电气可见性
（3）修改视图范围。在“属性”面板中，单击“视图范围”栏的“编辑000”个单位，单击“确定”按钮完成操 作，如图7.16所示，修改之后的管综-一层视图如图7.17所示。
图7.16 修改视图范围
图7.17 管综-一层视图
管线综合调整实际上是一种取得平衡的操作模式。同专业之间的管线产生了碰撞，不 同专业的管线产生了碰撞，调整哪些管线，没有定论，原来完全依靠工程师的经验。在推 出BIM技术后，可以利用计算机三维可视性进行调整，也可以利用Revit软件的提示进行 调整，工程量了减轻许多，调整也相当更合理、更彻底了。
7.1.1 碰撞检查
图7.66 男厕的“房间标高”项目参数
更多内容请详细阅读本书！！！
第7章 管线综合
管线综合是应用于建筑机电安装工程的设计、施工、管理技术，涉及到建筑机电工程 中各专业的管线安装。基于BIM的管线综合是将各专业管线设备的平面图纸通过Revit软 件进行总体预装配，将问题提前展现在计算机模型上。在施工之前综合解决，将返工率降 低到零点。
采用基于BIM的管线综合技术施工，能更好的落实和调整工程建设方、监理方及设计 方的各项要求，尽可能全面发现各专业施工图纸存在的技术问题，并在施工准备阶段全部 解决。
图7.48 新建女厕类型
7.2.3 使用明细表统计房间净高

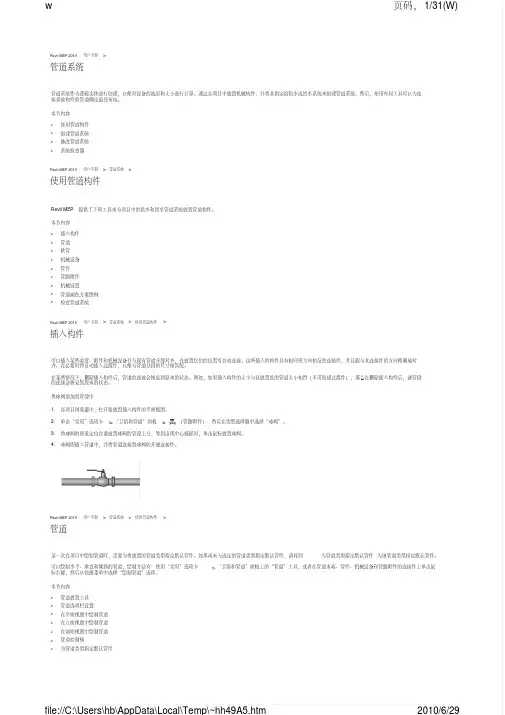

将球阀添加到管段中
1. 在项目浏览器中，打开要放置插入构件的平面视图。
2. 单击“常用”选项卡 “卫浴和管道”面板
（管路附件），然后在类型选择器中选择“球阀”。
3. 将球阀的预览定位在要放置球阀的管段上方，等到出现中心捕捉时，单击鼠标放置球阀。 4. 球阀即插入管道中，并将管道连接到球阀的开放连接件。
2010/6/29
w
页码， 2/31(W)
Revit MEP 2010 用户手册 > 管道系统 > 使用管道构件 > 管道 >
管道放置工具
选择“管道”工具后，“放置管道”选项卡会提供下列管道放置选项：
z
（对正）：打开“对正设置”对话框，可在其中为管道指定“水平对正”、“水平偏移”和“垂直对正”。
正 / 负坡度： 显示 时，应用的是正坡度。显示
时，应用的是负坡度。通过单击可修改斜坡方向。如果输入负值，将反转当前选择的坡度的方向。
z 应用： 应用当前的选项栏设置。如果指定偏移以在平面视图中绘制垂直管道，则在单击“应用”后，会在初始偏移高程和所应用的设置之间创建垂直管道。
Revit MEP 2010 用户手册 > 管道系统 > 使用管道构件 > 管道 >
“卫浴和管道”面板上的“管道”工具，或者在管道末端、管件、机械设备和管路附件的连接件上单击鼠
本节内容
z 管道放置工具 z 管道选项栏设置 z 在平面视图中绘制管道 z 在立面视图中绘制管道 z 在剖面视图中绘制管道 z 管道控制柄 z 为管道类型指定默认管件
file://C:\Users\hb\AppData\Local\Temp\~hh49A5.htm
在平面视图中绘制管道

管道对正
参数说明：
•水平对正：以管道的“中心”、“左”或“右”侧 作为参照，将管道部分的边缘水平对齐。 •水平偏移：允许指定在绘图区域中单击的 · 位置与绘制管道的位置之间的偏移。在视图 中的管道和另一构件之间以固定距离放置管 道时，该选项非常有用。 •垂直对正：以管道的“中”、“底”或“顶”作为 参照，将管道部分的边缘垂直对齐。
Revit 2016 MEP 管道系统
Revit MEP 给排水建模
·

——管道（管道对正）
四川建筑职业技术学院
工程管理系
主讲：黄己伟
管道对正
有时根据项目的实际情况，某些管道需要 沿墙边或梁底敷设，这时合理设置管道的对正 方式很有必要。
执行方式： 功能区：
·
单击【系统】选项卡→【管道】→【修改|放置管道】→【放 置工具】面板→【对正】
图1对正设置
管道对正
对正设置可以按以上方法设置 外，在管道绘制完成后，每个视 图中都可以使用“对正”命令来 修改管道的对齐方式。选中需要 · 修改的管段，单击“对正”按钮 ，进入“对正编辑器”，根据需 要选择相应的对齐方式和对齐方 向，单击“完成”按钮，结束对 正操作。如图2所示。
图2对正编辑器
谢 谢！

30
管段绘制
7、软管绘制
7.1 绘制软管 7.2 修改软件
连接件：出现在软管的两段，允 许重新定义软管的终点。 顶点：沿软管的走向分布，允许 修改软管的拐点。 切点：出现在软管的起点和终点， 允许调整软管的首个和末个拐点 处的连接方向。
31
管段绘制
8、管道隔热层 8.1 添加管道隔热层 8.2 编辑和删除隔热层 8.3 隔热层的设置 8.4 隔热层的显示
链接/导入CAD图纸
导入与链接cad的区别： 导入：原cad文件修改后
，不会对 Revit中的文件产生影响； 链接：就是cad文件修改
后，Revit 里面的文件也会相应的更新 。 注：导入的话比较适合在
CAD文件 不变动的情况下应用，如果 cad文件不
16
确定是否修改的话，建议使
创建轴网
Autodesk BIM 系列软件
Revit机电设计应用培训
1
软件界面介绍
1、软件界面的介绍：功能区的划分：应用程序、项目浏览器、状态栏 2、绘图区移动、旋转、缩放 3、视图的控制：旋转、隐藏、剖切
2
3
应用程序菜单
4
快速访问工具栏 功能区面板
选项栏
5
项目浏览器和视图控制栏
视图比例 详细程度 模型视觉样式 日光路径 阴影
6、消防水炮系统管道绘制
步骤同给水管， 管道类型选择“标准”； 属性栏中系统类型生间）
48
二、消防自喷管道建模
➢ 新建项目文件 选择“给排水项目样板” 确定； ➢ 导入处理过的一层自喷平面图纸；
49
1、绘制自喷干管
方法同绘制给水管， 管道类型选择“标准”； 属性栏中系统类型选择 “FS自动喷洒给水管道”。

2．系统检查器
Revit MEP 模块提供了系统检查器功能， 用户通过它可以检查系统的流量、当量等信 息。该功能可以在各个视图中使用。
在 Revit 中，用户可以通过系统浏览器打 开【系统检查器】对话框。在系统浏览器中 右击所要检查的系统名称，在打开的快捷菜 单中选择【检查】选项，即可打开【系统检 查器】对话框，如图 7-19 所示。
本项目中的构件基本都来自软件提供的 族，有少数构件使用自行修改创建的族。
●● 钢塑复合管件、不锈钢管件、PVC-U 管件：弯头、三通、变径管、管接头等。
●● 阀门：截止阀 ●● 装置：地漏 ●● 设备：淋浴花洒、洗手台 ( 下载文件
中的族 )
3．管道配置
在创建系统前，用户需要先进行管道的 配置，以减少后续修改的工作量。本项目给 排水系统需要创建冷水、热水和排水三种管 道类型，各管道类型的参数设置如图 7-7 所示。
第7章
典型案例——给排水设计
在 Revit MEP 模块中，用户可以通过在模型中放置机械构件将 其指定给供水或回水系统，并使用布局工具为连接系统构件的管道确 定最佳布线来创建建筑给排水系统。利用该模式创建给排水系统可以 在建筑物中精确布置管路，检查管路水力情况，调整管道尺寸，并可 以快速统计管路明细表，大大提高建筑给排水设计的效率和质量。
1．项目准备 在进行建筑给排水设计前，用户需要新
建指定的项目，链接相应的建筑模型和 CAD 设计图纸，然后载入相应的族，并对管道的 参数配置进行相应的设置。
2．设备布置 完成项目的准备工作后，用户需要根据
图纸上的设备明细添加相应的卫生器具设备。
3．创建系统 添加完相应的给排水设备后，用户即可
根据设计的要求，依次创建指定的冷水系统 和热水系统，并生成相应的管道。

在 Revit MEP 模块中，各管道系统的创建大体相同。按照上述介绍的管道系统的创建方法， 依次创建淋浴间的热水系统和污水回收系统，效果如图 7-15 所示。
第 7 章 典型案例——给排水设计 291
图 7-14 创建冷水系统
图 7-15 创建热水和污水系统
7.1.8 系统布管
的给排水系统的创建效果如图 7-16 所示。
2．系统检查器
Revit MEP 模块提供了系统检查器功能， 用户通过它可以检查系统的流量、当量等信 息。该功能可以在各个视图中使用。
在 Revit 中，用户可以通过系统浏览器打 开【系统检查器】对话框。在系统浏览器中 右击所要检查的系统名称，在打开的快捷菜 单中选择【检查】选项，即可打开【系统检 查器】对话框，如图 7-19 所示。
4．系统分析 在创建完管道的基础上，用户可以检查
器具和设备连接件之间的逻辑连接和物理连 接，可以检查系统的流量、当量等信息。
7.1.2 案例介绍
本章将选用“某酒店的淋浴间给排水系 统 设 计” 的 CAD 图 纸， 利 用 Revit 2016 的 MEP 模块完善其给排水系统的设计工作。用 户可以先运行 CAD 软件，打开该图纸查看最 终的设计效果，如图 7-1 所示。
此时，在该对话框中选择要导入的 CAD 图纸，并设置相应的导入参数选项，即可将 该图纸导入到项目文件中，效果如图 7-6 所示。
图 7-6 导入 CAD 图纸
示 导入 CAD 图纸后，用户可以将该 CAD 图 提 纸解锁，然后利用相应的平移工具将其与链接
的建筑模型对齐后再进行锁定，以便后续的系统 创建。
图 7-9 添加设备
第 7 章 典型案例——给排水设计 289
此外，有些卫生器具族是基于面创建的族，在将其放置到项目图中时，需要指定放置在相 应的平面上。例如，在放置地漏构件时，需要利用【放置】选项板中的【放置在工作平面上】 工具指定放置方式，效果如图 7-10 所示。

1
与 Revit Architecture2010 不同的是，在 Revit MEP 2010 软件中，常用的绘制工具有如 下几种：
“常用”选项卡下“HVAC”面板上的工具为创建风管系统模型时常用的，添加设备时 需要选择“机械”面板上的“机械设备”命令；
“卫浴和管道”面板上的工具为创建给排水系统和消防系统时常用的； “电气”面板上的工具为创建电气专业模型时常用的，电气桥架一般使用风管来替代。 “模型”面板上的“构件”下拉按钮中包括“放置构件”和“内建模型”2 个命令。“放
管线综合
第 1 章 Revit MEP 绪论
本章将重点介绍 Revit MEP 软件的应用优势及软件界面，用 Revit MEP 和 Navisworks 软件进行水、暖、电模型搭建和碰撞检查的流程，是对本书整体知识架构的总结和介绍。本 章还介绍了 Revit MEP 软件中帮助文件的使用方法，为读者学习和掌握 Revit MEP 软件提 供了有力的支持。
随着以 Autodesk Revit 为代表的三维建筑信息模型（BIM）软件在国外发达国家的普及 应用，国内外先进的建筑设计团队也纷纷成立 BIM 技术小组，应用 Revit 进行三维建筑设计。
Revit MEP 软件是一款智能的设计和制图工具， Revit MEP 可以创建面向建筑设备及管 道工程的建筑信息模型。使用 Revit MEP 软件进行水暖电专业设计和建模，主要有以下优势： 1.1.1 按照工程师的思维模式进行工作，开展智能设计
同时，利用 Revit 与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计 反馈。实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、进度和工程量统计、造 价分析。 1.1.2 借助参数化变更管理，提高协调一致

七、管线综合重点及难点部位
3、走廊内等管线分布较为集中的部位 通常走廊内的管道种类繁多，包括通风管道及冷冻水、冷凝
水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水 管道及分支管等，容易产生管道纠集在一起的状况。必须充分考 虑各种管道的走向及不同的布置要求，利用有限的空间，因地制 宜，遵循避让原则和相关设计规范，合理的排布管道并制定这些 部位的安装大样图，使各种管道合理布置。
方大科技 BIM中心
八、BIM应用点实施
碰撞检测报告
实施流程： 1、将其他专业BIM模型链接进来， 然后进行碰撞 检测； 2、对碰撞检测结果进行分析； 3、对空间预留进行分析； 4、整理形成碰撞检测报告；
交付成果文件：碰撞检测报告
方大科技 BIM中心
八、BIM应用点实施
净空优化
根据优化后的BIM模型，分析各区域的净高，提出空间净空分析报告，精装点 位标高控制报告或商场 业态分析报告。
方大科技 BIM中心
一、总体原则、范围
范围： 给排水专业管线、空调通风专业管线及电气专业管线给排水
管线主要包括生活给水管（其中又经常分为高、中、低区生活给 水管）、排水管（雨水，污水，生活废水）、消火栓给水管（高、 低区）、喷淋管（高、低区）以及生活热水管、蒸汽管等；
空调通风管线主要包括空调风管、平时送排风管、消防排烟 管、空调冷冻水管、空调冷却水管及冷凝水管等；
由于管线众多宜首先布置不能上弯的排水管以及空调风管、 空调冷冻水干管、冷却水管等占空间大的管道其他管线则通过 水平调整来避让或翻弯。
方大科技 BIM中心
七、管线综合重点及难点部位
1、机房内管线布置 针对房建工程可能涉及的机房主要包括给排水机房、换热机房、
消防泵房和空调机房等。机房内管道规格较大，且需要与机电设备 进行连接。针对各种管线，把能够成排布置的成排布置，并合理安 排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些 管线较多的部位，通过计算制作联合的管道支架，既节省空间，又 可以节省材料，把整个机房布置得合理整齐。

感谢您的观看
THANKS
通过合理调整管线的位置和走向，尽量减少管线之间的交叉，以 降低施工难度和成本。
考虑管线的维修和更换
在设计过程中，应考虑管线维修和更换的需要，合理设置检修口和 更换空间。
优化管线的支撑和固定
根据管线的规格和重量，合理设置支撑和固定点，以确保管线的稳 定性和安全性。
管线综合排布技术
使用Revit MEP软件
添加标注和注释
对管道及其相关元素进行标注和注释，包 括标高、坡度、管径等信息，以便施工人
员更好地理解施工要求。
A 创建剖面图和平面图
根据项目需求，创建管道的剖面图 和平面图，以便更好地了解管道的
布局和走向。
B
C
D
交付成果
将最终的Revit模型和相关图纸交付给业主 或施工方，确保其能够顺利地进行施工和 安装工作。
利用剖面与三维视图
通过剖面和三维视图检查和调整管线排布，确保管线布局合理。
碰撞检测与调整工具
设置碰撞检测规则
根据项目需求设置碰撞检测规则，如管道与管道、管道与结构等。
运行碰撞检测
定期运行碰撞检测，发现潜在的碰撞问题，及时进行调整。
使用碰撞调整工具
利用Revit提供的碰撞调整工具，如“对齐”、“修剪/延伸”等， 快速解决碰撞问题。
管线排布难度大
总结词
管线排布的难度主要来自于空 间限制、专业间协同和复杂管
线的排布。
空间限制
在有限的空间内进行管线排布 ，需要考虑管线的走向、交叉 、避让等问题，增加了排布的 难度。
专业间协同
不同专业的管线需要在同一空 间内协同工作，需要兼顾各专 业的需求，增加了协调的难度 。
复杂管线的排布

图4-15 标记功能界面
如事先载入“管道尺寸标记”族后，在图4-15所示界面管道标记一栏便会出现载入的族，选择 这个族后，点击确定，管道标记完成。
管道标高的标注可采用注释面板中，尺寸标注功能区的高程点功能。点击高程点功能按钮，在 属性面板中选择高程点类型，然后点击需要标注的管道即可。
4.2案例及水系统模型的建立 本章将通过一个案例工程来为读者介 绍Revit中给排水系统建模的具体操作。 4.2.1导入CAD图纸 为方便拾取管道路径，通常在建模前 需要将给排水平面布置图导入Revit中。 首先打开Revit软件，以“PlumbingDefaultCHSCHS”为项目样板新建项目。根 据立面图建立好楼层标高，并生成楼层平 面。在插入面板中选择“导入CAD”功能按 钮，如图4-16所示。
图4-18 管道编辑类型界面
如图4-18所示，点击“复制”按钮，输名称为“钢塑复合管”，点击 下方“布管系统配置”后的“编辑”按钮，出现如图4-19界面.
图4-19 布管系统配置
如图4-19所示，点击管段下方可下拉选框，选择管段类型为“钢塑复合 - CECS 125”，管件 的构件中除“法兰”、“管帽”外全部修改为“常规：标准”，最小尺寸修改为全部；“法兰”、 “管帽”构件修改为“无”，完成后点击确定。
勾选相关栏目，点击右下方确定按钮，完成设置。 若此时平面视图中仍不能显示已绘制的管道模型，则判定为第二 种原因。接下来进行视图范围的调整。
视图范围的调整仍是在视图属性面板里，下拉视图属性面板，可看到 范围类别下，视图范围一栏，如图4-13所示。
图4-13 视图范围界面
点击视图范围后方编辑按钮，进入视图范围设置，如图4-14所 示
图4-10 视图属性界面
在此面板中选择“可见性/图形替换”后方的“编辑”按钮，或 按快捷键“VV”，即可进入到可见性设置面板，如图4-11所示。

下划 图号 线
图名
如：FA-C2-14_4#十 三层平面图
01
建筑专业建模
01
建模流程
整理资料
点击输入标题
整理图纸 族
1.根据项目需要收集常用族。 2.有缺少的族，则需创建。 3.族的命名及存放
点击输入标题
下划 图号 线 点击输入标题
图名
如：FA-C2-14_4#十 三层平面图
01
建模流程
项目样板
03
结构专业建模
03
结构专业建模
一、结构柱、剪力墙
1、结构柱的命名 柱形状（柱类别） _柱截面尺寸
03
结构专业建模
一、结构柱、剪力墙
2、剪力墙的命名 墙类型_厚度
03
高
结构专业建模
一、结构柱、剪力墙
3 、结构柱、剪力墙底 标高为本层结构标高 ， 顶 标 高为 上层结构标
03
结构专业建模
一、结构柱、剪力墙
04
型
机电专业建模
三、暖通专业
1、风管系统命名 系统 - 子专业缩写 - 系统类
04
置
机电专业建模
三、暖通专业
2 、风管平面图过滤器设
04
机电专业建模
三、暖通专业
3、风管模型视图过滤器
04
机电专业建模
三、暖通专业
4、风管建模其他原则与说明
05
碰撞检测与优化
05
碰撞检测和优化
一、碰撞检测
1、各专业模型链接协同检测
4、对于单独的矩形竖向构件，长宽比大于3的为剪力墙，用“剪力墙”建模，小于3的 为柱构件，用矩形柱建模
03
结构专业建模
一、结构柱、剪力墙

管线综合　第1章Revit MEP绪论本章将重点介绍Revit MEP软件的应用优势及软件界面，用Revit MEP和Navisworks 软件进行水、暖、电模型搭建和碰撞检查的流程，是对本书整体知识架构的总结和介绍。

本章还介绍了Revit MEP软件中帮助文件的使用方法，为读者学习和掌握Revit MEP软件提供了有力的支持。

1.1 Revit MEP软件的优势建筑信息模型（Building Information Model）是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型。

BIM是一种技术、一种方法、一种过程，BIM把建筑业业务流程和表达建筑物本身的信息更好地集成起来，从而提高整个行业的效率。

随着以Autodesk Revit为代表的三维建筑信息模型（BIM）软件在国外发达国家的普及应用，国内外先进的建筑设计团队也纷纷成立BIM技术小组，应用Revit进行三维建筑设计。

Revit MEP软件是一款智能的设计和制图工具，Revit MEP可以创建面向建筑设备及管道工程的建筑信息模型。

使用Revit MEP软件进行水暖电专业设计和建模，主要有以下优势：1.1.1 按照工程师的思维模式进行工作，开展智能设计Revit MEP软件借助真实管线进行准确建模，可以实现智能、直观的设计流程。

Revit MEP 采用整体设计理念，从整座建筑物的角度来处理信息，将给排水、暖通和电气系统与建筑模型关联起来，为工程师提供更佳的决策参考和建筑性能分析，。

借助它，工程师可以优化建筑设备及管道系统的设计，进行更好的建筑性能分析，充分发挥BIM的竞争优势，促进可持续性设计。

同时，利用Revit与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计反馈。

实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、进度和工程量统计、造价分析。

1.1.2 借助参数化变更管理，提高协调一致利用Revit MEP软件完成建筑信息模型，最大限度地提高基于Revit的建筑工程设计和制图的效率。

revit 二次开发模型类别管道中心线-回复Revit二次开发- 模型类别：管道中心线引言Revit是一个广泛应用于建筑、结构及MEP领域的建模软件。

通过Revit 的二次开发功能，我们可以为其添加新的功能和工具，以满足特定的项目需求。

管道设计在建筑和MEP领域中占据着重要的地位。

在本文中，我们将重点讨论如何利用Revit的二次开发功能来操作管道中心线模型。

1. 什么是Revit模型类别？在Revit中，模型类别是指对象的类型，如墙、楼板、柱子等。

每个对象都有其特定的属性和功能，可以通过API（应用程序接口）来访问和操作。

通过添加自定义的模型类别，我们可以对Revit进行个性化扩展，并满足特定的设计和建模需求。

2. 管道中心线模型的意义与用途在管道设计中，管道中心线是指沿管道的中心轴线。

管道中心线模型在工程设计和分析中具有重要的意义。

通过对管道中心线进行建模，我们可以更加精确地进行布置和连接。

此外，在管道设计变更时，我们可以通过修改中心线模型，自动更新与其关联的管道构件。

3. 如何创建管道中心线模型在Revit中，我们可以通过编程方式来创建和编辑管道中心线模型。

- 首先，我们需要使用Revit API创建一个Pipe对象，设置其属性，如直径、材质等。

- 接下来，我们可以使用Curve属性来定义管道的路径。

可以通过创建直线、曲线或多段线来定义管道的路径。

- 创建完成后，我们需要将管道对象添加到Revit模型中。

下面是一个示例代码来创建一个简单的直线管道中心线模型：csharpFilteredElementCollector pipeSystemCollector = new FilteredElementCollector(doc).OfClass(typeof(PipeSystem)); ElementId pipeSystemId = pipeSystemCollector.FirstElementId();Transaction trans = new Transaction(doc, "Create Pipe");trans.Start();Pipe pipe = Pipe.Create(doc, pipeSystemId, centerLine);pipe.Diameter = 100; 设置管道直径pipe.Material = Material.GetMaterial(doc, "Copper"); 设置管道材质mit();通过以上代码，我们可以在Revit中创建一个直径为100mm的铜管道。

机电revit的【管道附件】功能，管道放置
通常我们在机电revit建模中，要放置管道附件都是：单击“系统”选项卡→“卫浴和管道”面板→“管路附件”→“类型选择器”中，选择管道附件类型。

有些甚至要我们自己制作，今天和大家分享一个机电revit的【管道附件】功能。

各种各样的管道附件供大家选择，再也不用自己画了，轻轻一点就能用。

机电模块→ 管道附件
1. 选择【管道附件】功能。

2. 选择需放置的管道附件。

3. 放置管道附件，Esc键返回/退出。

以上就是关于“机电revit的【管道附件】功能”介绍，只需三步就能轻松放置管道附件，还有大量管道附件供你使用。

BIM建模助手的其中一个模块小功能，还有【土建模块】【出图模块】【综合模块】【有求必应】365圆全部拥有。

试用一个月。
