机械原理 第八版 西北工业大学 平面机构的结构分析

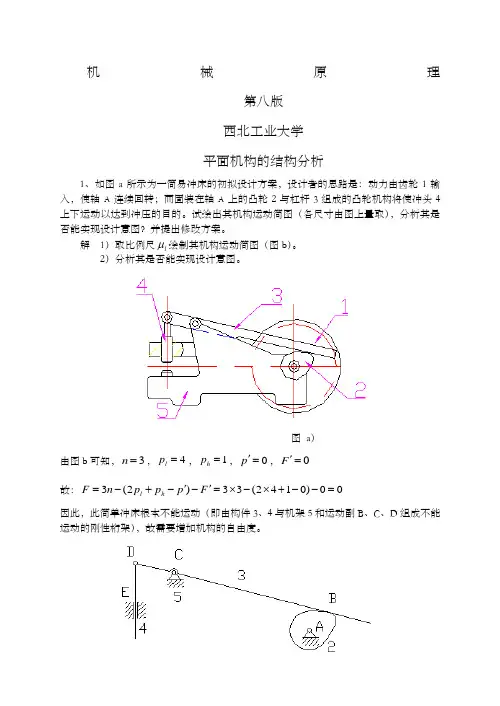

1、如图a 所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮1输入,使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图(各尺寸由图上量取),分析其是否能实现设计意图?并提出修改方案。

解 1)取比例尺l μ绘制其机构运动简图(图b )。 2)分析其是否能实现设计意图。

图 a ) 由图b 可知,3=n ,4=l p ,1=h p ,0='p ,0='F 故:00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l

因此,此简单冲床根本不能运动(即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架),故需要增加机构的自由度。

图 b )

3)提出修改方案(图c )。

为了使此机构能运动,应增加机构的自由度(其方法是:可以在机构的适当位置增加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图c 给出了其中两种方案)。

图 c1) 图 c2)

2、试画出图示平面机构的运动简图,并计算其自由度。

图a )

解:3=n ,4=l p ,0=h p ,123=--=h l p p n F

图 b )

解:4=n ,5=l p ,1=h p ,123=--=h l p p n F

3、计算图示平面机构的自由度。将其中的高副化为低副。机构中的原动件用圆弧箭头表示。

3-1

解3-1:7=n ,10=l p ,0=h p ,123=--=h l p p n F ,C 、E 复合铰链。

3-2

解3-2:8=n ,11=l p ,1=h p ,123=--=h l p p n F ,局部自由度

3-3 解3-3:9=n ,12=l p ,2=h p ,123=--=h l p p n F

4、试计算图示精压机的自由度

解:10=n ,15=l p ,0=h p 解:11=n ,17=l p ,0=h p

13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l

0='F 0='F

F p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(3

10)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=

(其中E 、D 及H 均为复合铰链) (其中C 、F 、K 均为复合铰链)

5、图示为一内燃机的机构简图,试计算其自由度,并分析组成此机构的基本杆组。又如在该机构中改选EG 为原动件,试问组成此机构的基本杆组是否与前者有所不同。

解1)计算此机构的自由度

110273)2(3=⨯-⨯='-'-+-=F p p p n F h l

2)取构件AB 为原动件时 机构的基本杆组图为

此机构为Ⅱ级机构

3)取构件EG为原动件时

此机构的基本杆组图为

此机构为Ⅲ级机构

平面机构的运动分析

P直接标注在图上)。

1、试求图示各机构在图示位置时全部瞬心的位置(用符号

ij

2、在图a 所示的四杆机构中,

AB l =60mm ,CD l =90mm ,AD l =BC l =120mm ,2ω=10rad/s ,试用瞬心法求:

1) 当ϕ= 165时,点C 的速度C v

2) 当ϕ=

165时,构件3的BC 线上速度最小的一点E 的位置及其速度的大小; 3)当C v

=0 时,ϕ角之值(有两个解)。

解1)以选定的比例尺l μ作机构运动简图(图b )。

b)

2)求C v

,定出瞬心13P 的位置(图b )

因13p 为构件3的绝对速度瞬心,则有:

)/(56.278003.0/06.010132313s rad BP u l w l v w l AB BP B =⨯⨯=⋅==

)/(4.056.252003.0313s m w CP u v l C =⨯⨯==

3)定出构件3的BC 线上速度最小的点E 的位置

因BC 线上速度最小之点必与13P 点的距离最近,故从13P 引BC 线的垂线交于点E ,由图可得:

)/(357.056.25.46003.0313s m w E P u v l E =⨯⨯=⋅=

4)定出C v

=0时机构的两个位置(作于 图C 处),量出 ︒=4.261ϕ

︒=6.2262ϕ c)

3、在图示的机构中,设已知各构件的长度AD l =85 mm ,AB l =25mm ,CD l =45mm ,

BC l =70mm ,原动件以等角速度1ω=10rad/s 转动,试用图解法求图示位置时点E 的速度E

v 和加速度E a

以及构件2的角速度2ω及角加速度2α。

a) μl =0.002m/mm

解1)以l μ=0.002m/mm 作机构运动简图(图a ) 2)速度分析 根据速度矢量方程:CB B C v v v

+= 以v μ=0.005(m/s)/mm 作其速度多边形(图b )。 b) a μ=0.005(m/s 2

)/mm

(继续完善速度多边形图,并求

E v

及2ω)。 根据速度影像原理,作BCE bce ∆∆~,且字母 顺序一致得点e ,由图得:

)(31.062005.0s m pe v v E =⨯=⋅=μ
