第二节洞门与明洞一、洞门（一）洞口位置的选择隧道位置选定以后，隧道的长度由它的两端洞口位置来确定（即隧道长度为其进出口洞门墙外表面与线路内轨顶面标高线交点之间的距离）。
洞口是隧道进出的咽喉，又是隧道施工中的主要通道。
洞口位置选择是否合理，将对隧道的施工工期、造价、运营安全等有很大的影响。
所以在隧道线路设计中，洞口位置的选择是一项很重要的工作。
隧道的进出口是隧道建筑物唯一暴露部分，也是整个隧道的薄弱环节，由于洞口所处的地质条件差（多为严重风化的堆积体），覆盖层厚度也较薄，若地形倾斜又易造成浅埋偏压，加之受地表水的冲刷等原因，容易造成山体失稳，产生滑动和坍塌。
如洞口位置选择不当，可能招致洞口坍方面无法进洞，或病害整治工程量过大，甚至遗留后患，这在以往的隧道工程中曾有过不少教训。
根据我国多年实践经验，总结出“早进晚出”的原则。
即在决定隧道洞口位置时，为了确保施工、运营的安全，宁可早一点进洞，晚一点出洞，这样做，虽然隧道修长了一些，却较安全可靠。
当然，并不意味着进洞越早越好，出洞越晚越好，而是应当从安全等多方面比较确定。
理想的洞口位置应选择在地质良好，地势开阔，施工方便的地方，且技术、经济合理，但在实际工程中难以完全满足这些要求，为此，在选择隧道洞口位置时应注意以下几个原则：1.洞口不宜设在垭口沟谷的中心或沟底低洼处，不要与水争路。
因为，在一般情况下，垭口沟谷在地质构造上是最薄弱的，常会遇到断层带、古坍方、冲积层等松散地质。
此外，地表流水都汇集在沟底，再加上洞口路堑开挖，破坏了山体原有的平衡，更容易引起坍方，甚至不能进洞。
2.洞口应避开不良地质地段，如断层、滑坡、岩堆、岩溶、流砂、泥石流、盐岩、多年冻土、雪崩、冰川等。
且要避开地表水汇集处。
3.不破坏或少破坏地表坡面，当隧道线路通过岩壁陡立、基岩裸露处时，最好不刷动或少刷动原生地表，以保持山体的天然平衡。
此时，洞口位置应根据具体情况，采取贴壁进洞；或设置一段明洞（当山坡上有落石、掉块而难以清除时）；或修建特殊结构洞门如悬臂式洞门、钢筋混凝土锚杆洞门、洞门桥台联合结构、悬臂式托盘基础洞门、长腿式洞门等。
常年提供一级建造师、二级建造师、造价工程师、房地产估价师等考试辅导培训
建设工程教育网/手机访问/

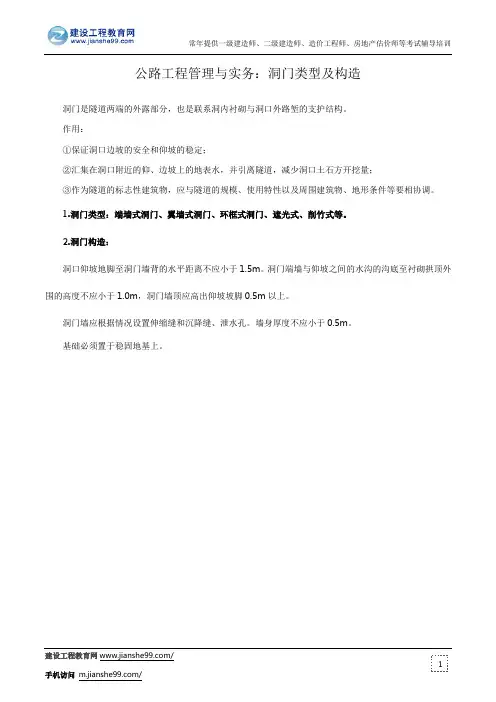

公路工程管理与实务：洞门类型及构造
洞门是隧道两端的外露部分，也是联系洞内衬砌与洞口外路堑的支护结构。
作用：
①保证洞口边坡的安全和仰坡的稳定；
②汇集在洞口附近的仰、边坡上的地表水，并引离隧道，减少洞口土石方开挖量；
③作为隧道的标志性建筑物，应与隧道的规模、使用特性以及周围建筑物、地形条件等要相协调。
1.洞门类型：端墙式洞门、翼墙式洞门、环框式洞门、遮光式、削竹式等。
2.洞门构造：
洞口仰坡地脚至洞门墙背的水平距离不应小于1.5m。
洞门端墙与仰坡之间的水沟的沟底至衬砌拱顶外围的高度不应小于1.0m，洞门墙顶应高出仰坡坡脚0.5m以上。
洞门墙应根据情况设置伸缩缝和沉降缝、泄水孔。
墙身厚度不应小于0.5m。
基础必须置于稳固地基上。

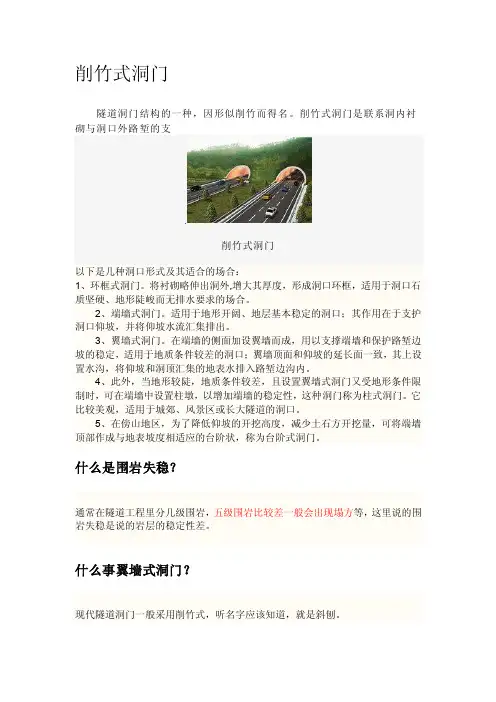

削竹式洞门
隧道洞门结构的一种，因形似削竹而得名。
削竹式洞门是联系洞内衬砌与洞口外路堑的支
削竹式洞门
以下是几种洞口形式及其适合的场合：
1、环框式洞门。
将衬砌略伸出洞外,增大其厚度，形成洞口环框，适用于洞口石质坚硬、地形陡峻而无排水要求的场合。
2、端墙式洞门。
适用于地形开阔、地层基本稳定的洞口；其作用在于支护洞口仰坡，并将仰坡水流汇集排出。
3、翼墙式洞门。
在端墙的侧面加设翼墙而成，用以支撑端墙和保护路堑边坡的稳定，适用于地质条件较差的洞口；翼墙顶面和仰坡的延长面一致，其上设置水沟，将仰坡和洞顶汇集的地表水排入路堑边沟内。
4、此外，当地形较陡，地质条件较差，且设置翼墙式洞门又受地形条件限制时，可在端墙中设置柱墩，以增加端墙的稳定性，这种洞门称为柱式洞门。
它比较美观，适用于城郊、风景区或长大隧道的洞口。
5、在傍山地区，为了降低仰坡的开挖高度，减少土石方开挖量，可将端墙顶部作成与地表坡度相适应的台阶状，称为台阶式洞门。
什么是围岩失稳？
通常在隧道工程里分几级围岩，五级围岩比较差一般会出现塌方等，这里说的围岩失稳是说的岩层的稳定性差。
什么事翼墙式洞门？
现代隧道洞门一般采用削竹式，听名字应该知道，就是斜刨。
翼墙，翼翅膀，就是出洞时两边有石砌或砼模筑砼。
形成的防治落石或塌方对行车道路的影响。
垂直正洞还有端墙一般砼结构。
也是防治上面说的。
