流体无缝钢管外径和厚度允许偏差

无缝钢管尺寸、外形、重量及允许偏差(GB/T 17395—1998)1 范围本标准规定了无缝钢管的尺寸、外形、重量及允许偏差。

本标准适用于制定各类用途的平端无缝钢管标准时，选择尺寸、外表、重量及允许偏差。

2 外径和壁厚2.1 尺寸类别钢管尺寸分为普通钢管尺寸组（见表1略）、精密钢管尺寸组（见表2略）和不锈钢管尺寸组（见表3略）。

2.2 外径钢管的外径分为三个系列。

第一系列：标准化钢管；第二系列：非标准化为主的钢管；第三系列：特殊用途钢管。

普通钢管的外径为分为系列1、2、3，精密钢管的外径分为系列2、3，不锈钢和管的外径分为系列1、2、3。

2.3 尺寸允许偏差2.3.1 尺寸允许偏差的选择2.3.1.1 尺寸允许偏差的选择应考虑到钢管用途和制造钢管的工艺装备。

2.3.1.2 产品标准所采用的尺寸允许偏差应优先选择标准化的相对偏差，根据用户要求及产品的特殊性，亦可选用非标准化的尺寸允许偏差。

2.3.1.3 尺寸允许偏差可选用单向偏差或双向偏差，一般应选用对称偏差，且宜选择相对偏差。

2.3.2 外径允许偏差2.3.2.1 外径允许偏差分为标准化和非标准化两种，应优先选用标准化外径允许偏差（见表4）。

表4 标准化外径允许偏差偏差等级标准化外径允许偏差D1 ±1.5%，最小±0.75mmD2 ±1.0%,最小±0.50mmD3 ±0.75%，最小±0.30mmD4 ±0.50%，最小±0.10mm2.3.2.2 推荐选用的非标准经外径允许偏差（见表5）。

表5 非标准化外径允许偏差偏差等级非标准化外径允许偏差，%ND1 +1.25 -1.50ND2 ±1.25ND3 +1.25 -1.0ND4 ±0.82.3.2.3 特殊用途的钢管和冷轧（拔）钢管外径允许偏差可采用绝对偏差。

2.3.3 壁厚允许偏差2.3.3.1 壁厚允许偏差分为标准化和非标准化两种，应优先选择标准化壁厚允许偏差（见表6略）。

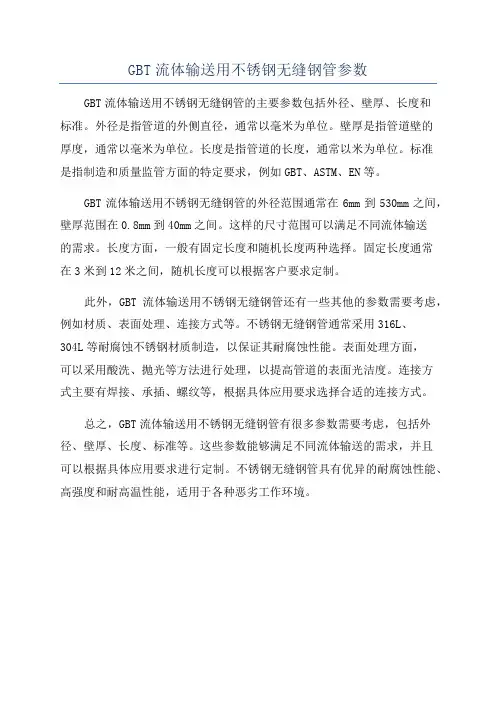

GBT流体输送用不锈钢无缝钢管参数
GBT流体输送用不锈钢无缝钢管的主要参数包括外径、壁厚、长度和
标准。

外径是指管道的外侧直径，通常以毫米为单位。

壁厚是指管道壁的
厚度，通常以毫米为单位。

长度是指管道的长度，通常以米为单位。

标准
是指制造和质量监管方面的特定要求，例如GBT、ASTM、EN等。

GBT流体输送用不锈钢无缝钢管的外径范围通常在6mm到530mm之间，壁厚范围在0.8mm到40mm之间。

这样的尺寸范围可以满足不同流体输送
的需求。

长度方面，一般有固定长度和随机长度两种选择。

固定长度通常
在3米到12米之间，随机长度可以根据客户要求定制。

此外，GBT流体输送用不锈钢无缝钢管还有一些其他的参数需要考虑，例如材质、表面处理、连接方式等。

不锈钢无缝钢管通常采用316L、
304L等耐腐蚀不锈钢材质制造，以保证其耐腐蚀性能。

表面处理方面，
可以采用酸洗、抛光等方法进行处理，以提高管道的表面光洁度。

连接方
式主要有焊接、承插、螺纹等，根据具体应用要求选择合适的连接方式。

总之，GBT流体输送用不锈钢无缝钢管有很多参数需要考虑，包括外径、壁厚、长度、标准等。

这些参数能够满足不同流体输送的需求，并且
可以根据具体应用要求进行定制。

不锈钢无缝钢管具有优异的耐腐蚀性能、高强度和耐高温性能，适用于各种恶劣工作环境。

无缝钢管尺寸、外形、重量及允许偏差根据中华人民共和国国家标准GB-17395-1988 1 外径允许偏差表1 标准化外径允许偏差表5非标准化外径允许偏差2．特殊用途的钢管和冷轧(拔)钢管外径允许偏差可采用绝对偏差。

2.1壁厚允许偏差壁厚允许偏差分为标准化和非标准化两种．应优先选择标准化壁厚允许偏差(见表6)。

表6 壁厚允许偏差2．3．3．2推荐选用的非标准化壁厚允许偏差(见表7)。

2．3．3．3特殊用途的钢管和冷轧(拔)钢管壁厚允许偏差可采用绝对偏差。

3长度3．1 通常长度：钢管一般以通常长度交货。

通常长度应符合以下规定：热轧(扩)管：3000~12000 mm冷轧(拔)管：2000~10500 mm热轧(扩)短尺管的长度不小于2 m．冷轧(拔)短尺管的长度不小于1 m，3．2定尺长度和倍尺长度：定尺长度和倍尺长度应在通常长度范围内．全长允许偏差分为三级(见表8)。

每个倍尺长度按以下规定留出切口余量：外径≤159 mm：5～10 mm；外径>159 mm：10～15 mm。

表8 全长允许偏差3．3特殊用途的钢管．如不锈耐酸钢极薄壁钢管、小直径钢管等的长度要求可另行规定。

4外形4．1弯曲度钢管的弯曲度分为全长弯曲度和每米弯曲度两种。

4．1．1 全长弯曲度对钢管全长测得的弯曲度称为全长弯曲度，全长弯曲度分为五级(见表9)。

表9 全长弯曲度4．1．2每米弯曲度对钢管每米长度测量的弯曲度称为每米弯曲度。

每米弯曲度分为五级(见表1(J)。

表10 每米弯曲度4．2椭圆度钢管的椭圆度分为四级(见表11)。

表11 钢管椭圆度5重量钢管按实际重量交货．也可按理论重量交货。

实际重量交货可分为单根重量或每批重量两种。

钢管每米的理论重量按式(1)计算：式中：W——钢管理论重量。

kg/m；π=3.1416：ρ——钢的密度．kg/dm 3；D——钢管公称外径，mmS——钢管公称壁厚．mm。

5．1 按理论重量交货的钢管．单根钢管理论重量与实际重量的允许偏差分为五级(见表12)。

无缝钢管外径壁厚无缝钢管外径壁厚是指无缝钢管的外直径和壁厚。

无缝钢管是一种用于输送流体的管道，其特点是内外表面光滑，耐高压、耐腐蚀、耐温度变化等。

无缝钢管广泛应用于石油、化工、航空、冶金等行业。

一、无缝钢管的外径1.1 定义无缝钢管的外径指管子的直径大小，通常用毫米（mm）或英寸（inch）表示。

1.2 测量方法测量无缝钢管的外径可以使用卡尺或微米卡尺等工具进行测量。

在测量时需要注意避免产生误差，如要保证测量精度，可以进行多次测量取平均值。

1.3 外径公差根据国家标准GB/T 8162-2008《结构用无缝钢管》规定，无缝钢管的公差应符合以下要求：小于25mm的无缝钢管公差为±0.5mm；25mm及以上的无缝钢管公差为±1%。

二、无缝钢管的壁厚2.1 定义无缝钢管的壁厚指管子壁的厚度大小，通常用毫米（mm）表示。

2.2 测量方法测量无缝钢管的壁厚可以使用卡尺或微米卡尺等工具进行测量。

在测量时需要注意避免产生误差，如要保证测量精度，可以进行多次测量取平均值。

2.3 壁厚公差根据国家标准GB/T 8163-2008《液压传动用无缝钢管》规定，无缝钢管的公差应符合以下要求：小于4mm的无缝钢管公差为±0.5mm；4mm及以上的无缝钢管公差为±10%。

三、外径壁厚比外径壁厚比是指无缝钢管的外径与壁厚之比。

该比值对于选择合适的无缝钢管具有重要意义。

3.1 合适的外径壁厚比根据国家标准GB/T 8163-2008《液压传动用无缝钢管》规定，不同直径和壁厚的无缝钢管应选择不同的外径壁厚比。

一般而言，直径小、壁薄的无缝钢管应选择较大的外径壁厚比；直径大、壁厚的无缝钢管应选择较小的外径壁厚比。

3.2 外径壁厚比的计算外径壁厚比的计算公式为：外径壁厚比=外径÷壁厚例如，一根外径为50mm、壁厚为3mm的无缝钢管，其外径壁厚比为16.67（50÷3=16.67）。

无缝钢管壁厚标准及允许偏差
1 无缝钢管外径允许偏差
表1 标准化外径允许偏差
偏差等级标准化外径允许偏差
D1 ±1.5%，最小±0.75 mm
D2 ±1.0%。

最小±0.50 mm
D3 ±0.75%．最小±0.30 mm D4 ±0.50%。

最小±0.10 mm
表5 非标准化外径允许偏差
偏差等级非标准化外径允许偏差，%
ND1 +1.25 -1.50
ND2 ±1.25
ND3 +1.25 -1.O
ND4 ±0.8
2．特殊用途的钢管和冷轧(拔)钢管外径允许偏差可采用绝对偏差。

2.1壁厚允许偏差
壁厚允许偏差分为标准化和非标准化两种．应优先选择标准化壁厚允许偏差(见表6)。

表6 壁厚允许偏差
偏差等级
壁厚允许偏差
S/D
0.1< S／D 0.05 0.025 S/D≤0.025
S1 ±15%,最小±0.6 mm
S2 A ±12.5%，最小±0.4 mm
B +正偏差取决于重量要求-12.5%
S3 A ±10%,最小±0.2mm
B
±10%±12.5%±15%
最小±0.4mm
C +正偏差取决于重量要求-10%。

给排水在线 中国给排水工程师的网上家园；中国水行业企业商务信息发布的有效平台编辑部：info@；业务部：market@；技术部：tech@给排水在线 中华人民共和国国家标准无缝钢管尺寸、外形、重量及允许偏差GB/T 17395—1998国家质量技术监督局1998-05-28批准1 范围本标准规定了无缝钢管的尺寸、外形、重量及允许偏差。

本标准适用于制定各类用途的平端无缝钢管标准时，选择尺寸、外表、重量及允许偏差。

2 外径和壁厚2.1 尺寸类别钢管尺寸分为普通钢管尺寸组（见表1略）、精密钢管尺寸组（见表2略）和不锈钢管尺寸组（见表3略）。

2.2 外径钢管的外径分为三个系列。

第一系列：标准化钢管；第二系列：非标准化为主的钢管；第三系列：特殊用途钢管。

普通钢管的外径为分为系列1、2、3，精密钢管的外径分为系列2、3，不锈钢和管的外径分为系列1、2、3。

2.3 尺寸允许偏差2.3.1 尺寸允许偏差的选择2.3.1.1 尺寸允许偏差的选择应考虑到钢管用途和制造钢管的工艺装备。

2.3.1.2 产品标准所采用的尺寸允许偏差应优先选择标准化的相对偏差，根据用户要求及产品的特殊性，亦可选用非标准化的尺寸允许偏差。

2.3.1.3 尺寸允许偏差可选用单向偏差或双向偏差，一般应选用对称偏差，且宜选择相对偏差。

2.3.2 外径允许偏差给排水在线 2.3.2.1 外径允许偏差分为标准化和非标准化两种，应优先选用标准化外径允许偏差（见表4）。

2.3.2.2 推荐选用的非标准经外径允许偏差（见表5）。

表4 标准化外径允许偏差偏差等级标准化外径允许偏差D1±1.5%，最小±0.75mmD2±1.0%,最小±0.50mmD3±0.75%，最小±0.30mmD4±0.50%，最小±0.10mm表5 非标准化外径允许偏差偏差等级非标准化外径允许偏差，%ND1+1.25 -1.50ND2±1.25ND3+1.25 -1.0ND4±0.82.3.2.3 特殊用途的钢管和冷轧（拔）钢管外径允许偏差可采用绝对偏差。

作者：日期：技术标准和要求1.概述本技术要求适用于中、低压燃气工程用无缝钢管。

本技术要求是对《输送流体用无缝钢管》( GB/T 8163—2008)的补充，应与上述标准一起使用，凡本技术协议未述及的条款及内容按上述标准规定执行。

与供货商之间的任何约定将列入购方与该供应商的附加协议中。

2.参考标准GB 3087—2008 低中压锅炉用无缝钢管GB/T 222—2006 钢的成品化学成分允许偏差GB/T 699—1999 优质碳素结构钢GB/T 2102—2006 钢管的验收、包装、标志和质量证明书GB/T 8163—2008 输送流体用无缝钢管GB/T 9445—2008 无损检测人员资格鉴定与认证GB/T 17395—2008 无缝钢管尺寸、外形、重量级允许偏差本规定为产品设计、制造、检验、验收和试验的最低要求。

当规定中的有关要求与所引用的标准、规范相冲突时，应按其中最严格者执行。

3.产品质量证书及相关的检测报告投标商或生产厂家应出具：(经销商可出具加盖本公司公章的复印件)3.1由中华人民共和国国家质量监督检验检疫总局颁发的《中华人民共和国特种设备制造许可证A1 级(压力管道)》，且证书在有效期内。

3.2原材料的材质证明。

3.3具有资质的检验单位2011 年以后出具的钢管的质检报告，并且质检报告中的测试项目和数据应符合本技术要求和《输送流体用无缝钢管》( GB/T 8163—2008)中相关规定。

3.4无损检测人员应通过GB/T9445资格鉴定(二级以上)并认证合格，且在有效期内，并按照《输送流体用无缝钢管》( GB/T 8163—2008)进行操作。

3.5质量体系认证证书。

3.6与其生产相关的其他资质。

4.尺寸、外形、重量4.1外径和壁厚热轧钢管的外径和壁厚应符合GB/T 17395—2008 的规定，具体以订单为准4. 2外径和壁厚的允许偏差应符合GB/T 8163—2008的规定，具体见下表。

钢管规格厚度允许偏差多少【原创实用版】目录1.钢管规格厚度允许偏差的概念2.钢管规格厚度允许偏差的标准3.钢管规格厚度允许偏差的影响因素4.钢管规格厚度允许偏差的实际应用正文一、钢管规格厚度允许偏差的概念钢管规格厚度允许偏差是指在生产过程中，钢管的实际厚度与设计厚度之间存在的差异。

这种差异是由于生产工艺和操作条件的限制，以及钢材本身的性质所导致的。

为了保证钢管的质量和使用性能，需要对钢管规格厚度允许偏差进行规定。

二、钢管规格厚度允许偏差的标准我国现行的钢管规格厚度允许偏差的标准是GB/T 1804-2000《无缝钢管尺寸、外形、重量和允许偏差》。

该标准规定了无缝钢管的规格、厚度、长度、外径、内径、弯曲度、端部加工和允许偏差等方面的技术要求。

根据标准，钢管规格厚度允许偏差的数值应符合以下公式计算：允许偏差 = （厚度公差 + 壁厚附加偏差）/ 2其中，厚度公差和壁厚附加偏差分别根据钢管的规格和用途来确定。

三、钢管规格厚度允许偏差的影响因素1.钢材的性质：不同类型的钢材具有不同的硬度、强度和塑性，这些性质会影响钢管规格厚度允许偏差的大小。

2.生产工艺：钢管的生产工艺包括热轧、冷轧、热扩等，不同的生产工艺会对钢管的规格厚度允许偏差产生不同的影响。

3.设备精度：钢管生产设备的精度直接影响到钢管的尺寸精度，从而影响规格厚度允许偏差的大小。

4.操作条件：生产过程中的温度、压力、速度等操作条件，也会对钢管规格厚度允许偏差产生影响。

四、钢管规格厚度允许偏差的实际应用在实际工程中，钢管规格厚度允许偏差的大小直接影响到钢管的质量、使用性能和安全性能。

因此，合理控制钢管规格厚度允许偏差，对于保证工程质量和安全至关重要。

无缝钢管允许偏差标准# 无缝钢管允许偏差标准## 一、前言嘿，朋友们！咱们今天来唠唠无缝钢管允许偏差标准这事儿。

你看啊，在咱们的很多工程和生产领域里，无缝钢管那可是个相当重要的材料。

不管是建筑里的结构支撑呢，还是石油管道用来运输那些油啊气的，都离不开无缝钢管。

但是呢，你要是想让这些无缝钢管在各种场景下都能完美地发挥作用，就得有个标准来规范它，这个标准就是无缝钢管允许偏差标准啦。

这个标准就像是一把尺子，量着无缝钢管各个方面的指标，确保它们不会偏差太大，这样咱们用起来才放心，工程质量啥的也才有保障呢。

## 二、适用范围（一）建筑领域在建筑行业里，无缝钢管可用于搭建脚手架、支撑建筑物的框架等。

比如说，在盖高楼大厦的时候，那些垂直的支撑结构很多时候就是用无缝钢管做的。

这个时候，无缝钢管的尺寸、壁厚等参数要是偏差太大，那可就麻烦了。

脚手架可能就不稳固，容易发生危险；建筑物的框架如果钢管偏差大，可能就影响整体的结构强度。

（二）石油化工行业石油和天然气的运输管道，大部分是无缝钢管。

你想啊，这些管道要在地下或者海上铺设很长的距离。

如果钢管的内径、外径或者壁厚有很大的偏差，就可能导致运输效率降低，甚至发生泄漏事故。

就好比你用一根粗细不均的管子来通水，水的流量肯定会受到影响，石油天然气也是一样的道理。

（三）机械制造在机械制造里，无缝钢管可能被用作传动轴或者一些液压系统的部件。

要是钢管的尺寸、直线度等有偏差，那机械的运转就可能不顺畅，会产生震动、磨损加剧等问题。

比如汽车发动机里的一些钢管部件，如果偏差超标，发动机的性能就会大打折扣。

## 三、术语定义（一）外径偏差简单来说呢，外径偏差就是指无缝钢管实际测量的外径数值和标准规定的外径数值之间的差值。

比如说，标准规定某型号的无缝钢管外径是100毫米，实际测量出来是101毫米或者99毫米，那这个1毫米或者 -1毫米就是外径偏差啦。

这个偏差不能太大，不然就可能影响它和其他部件的配合，就像你穿鞋子，如果鞋子的大小偏差太大，要么挤脚要么松松垮垮的，都不合适。

钢管规格厚度允许偏差多少1. 引言钢管是一种常见的建筑材料，广泛应用于建筑、桥梁、水利工程等领域。

钢管规格中的厚度是一个重要的参数，对于钢管的强度、承载能力和使用寿命等具有重要影响。

然而，由于生产加工过程中的各种因素，钢管的厚度可能会存在一定的偏差。

本文将探讨钢管规格厚度允许的偏差范围。

2. 钢管规格及其厚度要求钢管的规格一般由外径、壁厚和长度三个参数来描述，其中壁厚是本文关注的重点。

钢管的壁厚要求通常由国家标准或行业标准来规定，以确保钢管的质量和安全性能。

在国家标准GB/T 8162-2018《结构用无缝钢管》中，钢管的壁厚允许偏差按照以下规定进行：•钢管的壁厚允许正偏差，即实际壁厚可以大于规定的壁厚，但不得超过规定的正偏差值；•钢管的壁厚允许负偏差，即实际壁厚可以小于规定的壁厚，但不得超过规定的负偏差值。

具体的正偏差和负偏差值在标准中有详细的表格列出，根据钢管的规格和用途的不同，正负偏差值也会有所不同。

3. 厚度偏差的原因钢管厚度的偏差主要受以下几个因素的影响：3.1. 生产工艺钢管的生产过程中，包括钢坯的轧制、管坯的穿孔、管坯的拉拔或轧制等环节。

在这些工艺中，由于设备、工艺参数等因素的影响，钢管的壁厚可能会产生一定的偏差。

3.2. 原材料钢管的厚度偏差也与原材料的质量有关。

如果原材料的质量不稳定或存在一定的偏差，那么在生产过程中，钢管的壁厚也会受到影响。

3.3. 测量误差钢管的厚度测量通常使用超声波测量仪器进行，但由于设备的精度限制或操作人员的技术水平等因素，测量结果可能存在一定的误差。

4. 厚度偏差的影响钢管厚度的偏差会对钢管的性能和使用产生一定的影响：4.1. 强度和承载能力钢管的壁厚直接影响着其强度和承载能力。

如果钢管的壁厚偏差较大，可能会导致钢管的强度不达标或承载能力不足，从而影响到使用时的安全性能。

4.2. 连接性能钢管的壁厚偏差也会对钢管的连接性能产生影响。

如果钢管的壁厚偏差过大，可能会导致连接件无法正确安装或产生较大的间隙，从而影响到连接的牢固性和稳定性。

流体用无缝钢管标准钢管的公称外径D和公称壁厚S应符合GB/T17395的规定。

根据需方要求，经供需双方协商，可供应其他外径和壁厚的钢管。

3.钢管的外径允许偏差应符合表1的规定。

4.热轧（扩）钢管的壁厚允许偏差应符合表2的规定。

5.冷拔（轧）钢管的壁厚允许偏差应符合表3的规定。

6.根据需方要求，经供需双方协商，并在合同中注明，可供应表1、表2、表3规定以外尺寸允许偏差的钢管。

1.通常长度钢管的通常长度为3000mm～12000mm。

根据需方要求，经供需双方协商，可供应通常长度以外的钢管。

2.范围长度根据需方要求，经供需双方协商，并在合同中注明，钢管可按范围长度交货。

3.定尺和倍尺长度3.1根据需方要求，经供需双方协商，并在合同中注明，钢管可按定尺长度或倍尺长度交货。

3.2钢管以定尺或倍尺长度交货时，其长度允许偏差应符合下列规定：a)定尺长度不大于6000mm时，其允许偏差为mm；b)定尺长度大于6000mm时，其允许偏差为mm。

3.3经供需双方协商，可供应其他定尺长度允许偏差的钢管。

3.4钢管以倍尺长度交货时，每个倍尺长度应按下列规定留出切口余量：a)D≤159mm时，切口余量为5mm～10mm；b)D＞159mm时，切口余量为10mm～15mm。

3.5经供需双方协商，可供应其他切口余量规定的钢管。

3.1钢管的每米弯曲度应符合表4的规定3.2钢管的全长弯曲度应不大于钢管总长度的0.15％。

根据需方要求，经供需双方协商，并在合同中注明，钢管的不圆度和壁厚不均应分别不超过公称外径公差和公称壁厚公差的80％。

5.1公称外径不大于60mm的钢管，管端切斜应不超过1.5mm；公称外径大于60mm 的钢管，管端切斜应不超过钢管公称外径的2.5％，但最大应不超过6mm。

钢管的切斜见图1所示。

5.2钢管的端头切口毛刺应予清除。

6.1钢管按实际重量交货，亦可按理论重量交货。

钢管理论重量的计算按GB/T17395的规定，钢的密度取7.85kg/dm3。
