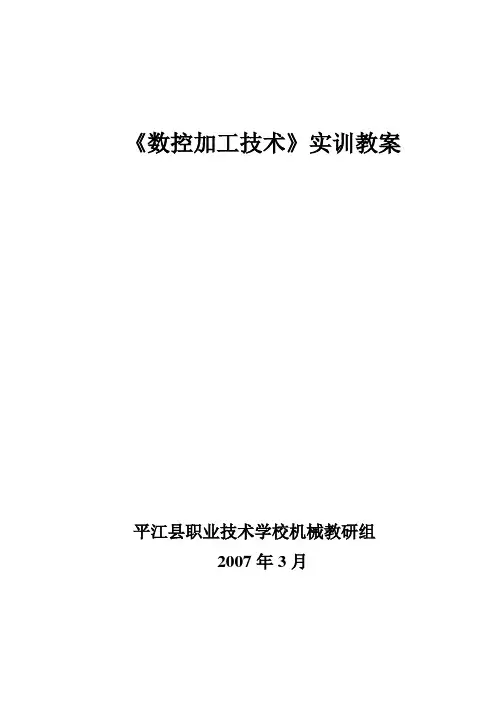

《数控加工技术》实训教案平江县职业技术学校机械教研组2007年3月一、数车部分任务和目的学习数控车床的编程和操作加工，通过该门课程的学习，要求学生能够独立地完成典型零件的工艺处理、数值计算，以及编制出合理的加工程序，并能完成操作加工。
(总学时：72)实训1 数控车床基本操作学时：6一、教学目的和要求1.了解数控车床的安全操作规程2.掌握数控车床的基本操作及步骤3.掌握数控车削中的基本操作技能4.培养良好的职业道德二、重点难点1.数控车床的安全操作规程2.数控车床程序的存储与传递3.程序的模拟运行三、实训内容1.数控车床安全操作规程2.数控车床的操作面板与控制面板3.数控车床的基本操作①数控车床的启动和停止；启动和停止的过程②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给③数控车床的MDI运行；MDI的运行步骤④数控车床的程序和管理一、实训设备CK6032数控车床12台二、实训步骤实训步骤见《数控车床编程与操作实训指导书》三、小结本课题对数控车床（CK6032）操作的有关基本知识、基本操作方法和步骤，做了详细的阐述，这是数控车床加工的一项主要内容。
要求学生掌握数控车床的启动和停止、程序的管理与编辑、学会在MDI方式下的程序运行，并能熟练的进行手动操作，为后续的加工打下基础。
实训2 数控车床的装刀、对刀操作及零件加工学时：6一、教学目的和要求1.熟练掌握装刀、装工件的方法2.熟练掌握试切对刀的方法3.通过对零件的加工，了解数控车床的工作原理及操作过程二、重点难点1.零件的加工2.熟练掌握试切对刀的方法三、实训内容加工零件如下图，毛坯外径Φ30×120的45#钢，编制数控加工程序。
四、实训设备、材料及工具1.CK6032数控车床12台2.游标卡尺0～125mm 各1把3.90°偏刀各1把4.零件毛坯45#钢若干五、实训步骤实训步骤见《数控车床编程与操作实训指导书》六、小结本课题是数控车床加工的重要环节，必须熟练掌握装刀、装工件的方法，熟练掌握试切对刀的方法。
《数控铣实训教案》word版一、教学目标1. 掌握数控铣床的基本结构及工作原理。
2. 学会数控铣床的操作方法，包括手动和自动操作。
3. 熟悉数控铣床的编程方法，包括G代码和M代码的使用。
4. 能够正确使用数控铣床进行零件加工，并掌握加工过程中的注意事项。
二、教学内容1. 数控铣床的基本结构及工作原理。
2. 数控铣床的操作方法，包括手动和自动操作。
3. 数控铣床的编程方法，包括G代码和M代码的使用。
4. 数控铣床的安全操作规程。
5. 数控铣床的常见故障及排除方法。
三、教学方法1. 理论讲解：通过PPT、视频等多媒体手段，讲解数控铣床的基本结构、工作原理、编程方法等理论知识。
2. 实践操作：学生在数控铣床上进行实际操作，熟悉操作方法，掌握加工技巧。
3. 案例分析：通过分析实际加工案例，使学生更好地理解数控铣床的应用和编程方法。
4. 问题讨论：组织学生进行问题讨论，培养学生的解决问题的能力和团队合作精神。
四、教学环境1. 教室：配备有多媒体教学设备，如投影仪、音响等。
2. 数控铣床实验室：配备有数控铣床、计算机等设备。
五、教学评价1. 平时成绩：包括课堂表现、作业完成情况等，占总成绩的30%。
2. 实操考核：学生在数控铣床上进行实际操作，考核其操作技能和加工能力，占总成绩的40%。
3. 期末考试：理论考试，考核学生对数控铣床的基本知识、编程方法等的掌握程度，占总成绩的30%。
六、教学实施1. 课时安排：本课程共计30课时，其中理论教学15课时，实践教学15课时。
2. 教学方式：采用小班授课，理论与实践相结合的方式。
3. 教学过程：a. 理论教学：讲解数控铣床的基本结构、工作原理、编程方法等理论知识。
b. 实践教学：学生在数控铣床上进行实际操作，熟悉操作方法，掌握加工技巧。
c. 案例分析：分析实际加工案例，使学生更好地理解数控铣床的应用和编程方法。
d. 问题讨论：组织学生进行问题讨论，培养学生的解决问题的能力和团队合作精神。
《数控铣实训教案》word版一、教学目标1. 理解数控铣床的基本原理和结构。
2. 掌握数控铣床的操作方法和技巧。
3. 学会使用数控铣床进行简单的零件加工。
二、教学内容1. 数控铣床的基本原理和结构。
2. 数控铣床的操作方法和技巧。
3. 数控铣床的安全操作规程。
4. 数控铣床的维护和保养。
5. 数控铣床加工的基本工艺。
三、教学方法1. 讲授法：讲解数控铣床的基本原理和结构，数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养，数控铣床加工的基本工艺。
2. 演示法：演示数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养。
3. 实践法：让学生亲自动手操作数控铣床，进行简单的零件加工。
四、教学准备1. 数控铣床一台，要求运行正常。
2. 数控铣床操作手册一本，要求详细。
3. 数控铣床安全操作规程一份，要求详细。
4. 数控铣床维护和保养方法一份，要求详细。
5. 简单的零件加工图纸若干份，要求详细。
五、教学过程1. 讲解数控铣床的基本原理和结构，数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养，数控铣床加工的基本工艺。
2. 演示数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养。
3. 让学生亲自动手操作数控铣床，进行简单的零件加工。
4. 教师巡回指导，纠正学生的操作错误。
5. 总结本次教学内容，布置课后作业。
六、教学评估1. 观察学生在操作数控铣床时的准确性、熟练程度和安全意识。
2. 检查学生加工的零件质量，评价其加工技巧和工艺水平。
3. 收集学生作业，评估其对数控铣床操作理论和实践知识的掌握程度。
七、教学反思1. 总结本次教学过程中的亮点和不足之处。
2. 针对不足之处，提出改进措施，以便提高教学质量。
3. 思考如何调整教学方法，以适应不同学生的学习需求。
八、课后作业1. 复习数控铣床的基本原理和结构，整理笔记。
2. 复习数控铣床的操作方法和技巧，尝试独立完成操作步骤。
《数控加工技术》实训教案平江县职业技术学校机械教研组2007年3月一、数车部分任务和目的学习数控车床的编程和操作加工，通过该门课程的学习，要求学生能够独立地完成典型零件的工艺处理、数值计算，以及编制出合理的加工程序，并能完成操作加工。
(总学时：72)实训1 数控车床基本操作学时：6一、教学目的和要求1.了解数控车床的安全操作规程2.掌握数控车床的基本操作及步骤3.掌握数控车削中的基本操作技能4.培养良好的职业道德二、重点难点1.数控车床的安全操作规程2.数控车床程序的存储与传递3.程序的模拟运行三、实训内容1.数控车床安全操作规程2.数控车床的操作面板与控制面板3.数控车床的基本操作①数控车床的启动和停止；启动和停止的过程②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给③数控车床的MDI运行；MDI的运行步骤④数控车床的程序和管理一、实训设备CK6032数控车床12台二、实训步骤实训步骤见《数控车床编程与操作实训指导书》三、小结本课题对数控车床（CK6032）操作的有关基本知识、基本操作方法和步骤，做了详细的阐述，这是数控车床加工的一项主要内容。
要求学生掌握数控车床的启动和停止、程序的管理与编辑、学会在MDI方式下的程序运行，并能熟练的进行手动操作，为后续的加工打下基础。
实训2 数控车床的装刀、对刀操作及零件加工学时：6一、教学目的和要求1.熟练掌握装刀、装工件的方法2.熟练掌握试切对刀的方法3.通过对零件的加工，了解数控车床的工作原理及操作过程二、重点难点1.零件的加工2.熟练掌握试切对刀的方法三、实训内容加工零件如下图，毛坯外径Φ30×120的45#钢，编制数控加工程序。
四、实训设备、材料及工具1.CK6032数控车床12台2.游标卡尺0～125mm 各1把3.90°偏刀各1把4.零件毛坯45#钢若干五、实训步骤实训步骤见《数控车床编程与操作实训指导书》六、小结本课题是数控车床加工的重要环节，必须熟练掌握装刀、装工件的方法，熟练掌握试切对刀的方法。

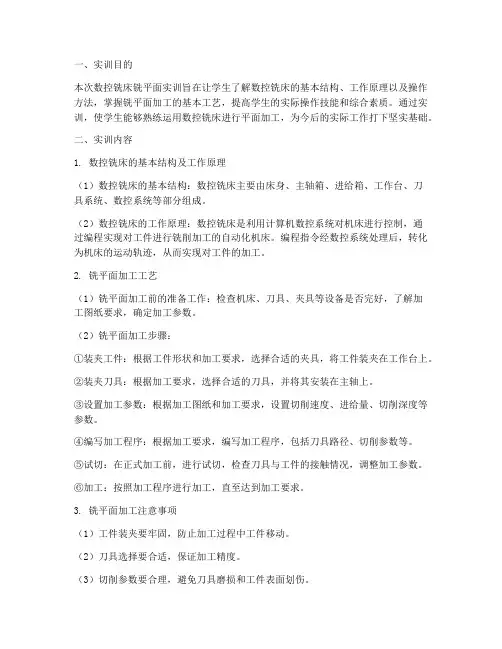

一、实训目的本次数控铣床铣平面实训旨在让学生了解数控铣床的基本结构、工作原理以及操作方法，掌握铣平面加工的基本工艺，提高学生的实际操作技能和综合素质。
通过实训，使学生能够熟练运用数控铣床进行平面加工，为今后的实际工作打下坚实基础。
二、实训内容1. 数控铣床的基本结构及工作原理（1）数控铣床的基本结构：数控铣床主要由床身、主轴箱、进给箱、工作台、刀具系统、数控系统等部分组成。
（2）数控铣床的工作原理：数控铣床是利用计算机数控系统对机床进行控制，通过编程实现对工件进行铣削加工的自动化机床。
编程指令经数控系统处理后，转化为机床的运动轨迹，从而实现对工件的加工。
2. 铣平面加工工艺（1）铣平面加工前的准备工作：检查机床、刀具、夹具等设备是否完好，了解加工图纸要求，确定加工参数。
（2）铣平面加工步骤：①装夹工件：根据工件形状和加工要求，选择合适的夹具，将工件装夹在工作台上。
②装夹刀具：根据加工要求，选择合适的刀具，并将其安装在主轴上。
③设置加工参数：根据加工图纸和加工要求，设置切削速度、进给量、切削深度等参数。
④编写加工程序：根据加工要求，编写加工程序，包括刀具路径、切削参数等。
⑤试切：在正式加工前，进行试切，检查刀具与工件的接触情况，调整加工参数。
⑥加工：按照加工程序进行加工，直至达到加工要求。
3. 铣平面加工注意事项（1）工件装夹要牢固，防止加工过程中工件移动。
（2）刀具选择要合适，保证加工精度。
（3）切削参数要合理，避免刀具磨损和工件表面划伤。
（4）加工过程中要密切观察机床状态，发现异常情况及时处理。
三、实训过程1. 了解数控铣床的基本结构、工作原理以及操作方法。
2. 学习铣平面加工工艺，掌握铣平面加工步骤。
3. 编写加工程序，进行试切。
4. 按照加工程序进行加工，直至达到加工要求。
5. 对加工后的工件进行检测，确保加工精度。
四、实训心得体会通过本次数控铣床铣平面实训，我深刻认识到以下几点：1. 数控铣床具有高效、精确、自动化程度高等特点，是现代制造业的重要加工设备。
教学实施过程：一、组织教学：10分安全文明生产学习实习场地纪律学习本次实习考核办法（平时表现+平时成绩考核）介绍项目组织实施思路，讲解过程；二、知识准备10知识1、数控铣床基础知识1、机床坐标系：机床自带，确定数控机床的无能无力位移与方向，一般由开机后“回零”操作来激活。
坐标原点叫机床原点。
工件坐标系：由编程人员设定在编程和加工时使用的坐标系。
坐标原点叫工件原点。
2、对刀：找出工件原点在机床坐标系中的机床坐标。
知识2、指令介绍1、G54 G55 G56 G57 G58 G59：设定工件坐标系（用来存放对刀找出来的机床坐标值）2、G90: 绝对坐标编程G91：相对坐标编程3、M03：主轴正转；M04：主轴反转；M05：主轴停止；S 主轴功能，指定转速（r/min）4、M02：程序结束；M30：程序结束并返回程序头5、G00：定位（快速移动）；G01：直线插补；F进给功能，指定进给量（mm/min）知识3、仿真系统操作启动、切削准备、对刀、程序录入、仿真。
三、任务实施20（一）任务一平面铣削1、任务描述将直径65mm长度30MM的零件端面铣平，零件图如下左图。
2、分析与解决问题：（1）工艺分析此零件为一圆钢，采用卡盘装夹，先将卡盘固定在工作台，再装夹工件。
采用直径12MM的立铣刀。
用水平往复轨迹铣削，如上图右图。
（2）程序O0001; (程序名，发那克系统程序名以字母O开头后跟四位数字，分号分行) G54 G90 M3 S800; (指定坐标系、绝对坐标编程、开主轴，转速为800mm/min) G00 X38.5 Y27.5; （快速定位至下刀点）Z100.; （参考高度）Z5.; （进给下刀位置）G01 Z-1. F100; （直线插补下刀）X-38.5;Y17.5;X38.5;G91 Y-10.; （相对坐标编程）X-77.;Y-10.;X77.;Y-10.;X-77.;Y-10.;X77.;Y-10.;G90 X-38.5; （绝对坐标编程）G00 Z100.; （快速抬刀）M05; （主轴停止）M30; （程序结束）（3）仿真讲解上海仿真系统的启动，加工准备，对刀，程序录入与执行等，再仿真出本任务。
组织教学：1.学生按时整队，进入实习教室，师生互相问候。
2.检查出勤情况。
3.检查学生学习用具是否带齐（课本、笔记本、笔等）。
4.检查学生劳保用品是否穿戴整齐（工作服、安全帽）。
5.检查学生仪容仪表是否符合学校规定（发型，饰品等）。
6.宣布本课题的内容及任务复习旧课：用端铣刀铣平面端铣刀一般用于立式铣床上铣平面，有时也用于卧式铣床上铣侧面。
端铣刀一般中间带有圆孔。
通常先将铣刀装在短刀轴上，再将刀轴装入机床的主轴上，并用拉杆螺丝拉紧。
用端铣刀铣平面与用圆柱铣刀铣平面相比，其特点是：切削厚度变化较小，同时切削的刀齿较多，因此切削比较平稳：再则端铣刀的主切削刃担负着主要的切削工作，而副切削刃又有修光作用，所以表面光整；此外，端铣刀的刀齿易于镶装硬质合金刀片，可进行高速铣削，且其刀杆比圆柱铣刀的刀杆短些，刚性较好，能减少加工中的振动，有利于提高铣削用量。
因此，端铣既捉高了生产率，又提高了表面质量，所以在成批大量生产中，端铣已成为加工平面的主要方式之一。
讲授新课：平面的铣削一、平面连接面的铣削1.平面的铣削1、使用设备和刀具的选择选用XW5032型立式铣床，使用刀具为直径120mm端铣刀。
如图1-1所示。
教学方法及授课要点随记复习前次讲过的工件的装夹和铣削2、顺铣和逆铣顺逆铣是铣削加工的两种常见方式。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式，称为顺铣。
顺铣切削时，切屑厚度开始最大，刀具切入工件中没有挤压。
顺铣刀齿切削距离短，切屑变形小，顺铣可以采用较高主轴转速和进给量，加工效率高。
如图1-2（a）所示。
采用顺铣时；1）机床应具有间隙消除机构，以防止铣削中产生振动。
2）工件表面无硬化层。
3）工艺系统应有足够刚性。
难加工材料应采用顺铣，可以减小切削变形降低切削力和功率消耗，还可以提高刀具寿命。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相反的铣削方式，称为逆铣。
逆铣切削时，切屑由薄变厚，刀具从已加工表面切入。
数控铣实训教案教案：数控铣实训一、教学内容本节课以《数控铣床操作与编程》教材为基础，主要讲解第五章第二节的内容，包括：数控铣床的基本操作、铣削刀具的选择、铣削路线的确定、程序的编写与调试等。
二、教学目标1. 使学生掌握数控铣床的基本操作方法。
2. 培养学生正确选择铣削刀具和确定铣削路线的能力。
3. 引导学生掌握数控程序的编写与调试技巧。
三、教学难点与重点1. 重点：数控铣床的基本操作、铣削刀具的选择、铣削路线的确定。
2. 难点：数控程序的编写与调试。
四、教具与学具准备1. 教具：数控铣床、铣削刀具、示教棒。
2. 学具：教材、笔记本、画图工具。
五、教学过程1. 实践情景引入：介绍数控铣床在现代制造业中的应用，激发学生学习兴趣。
2. 知识讲解：讲解数控铣床的基本操作、铣削刀具的选择、铣削路线的确定。
3. 示例演示：教师操作数控铣床，展示铣削过程，引导学生理解操作要领。
4. 学生实践：分组进行数控铣床操作，教师巡回指导，纠正错误操作。
5. 程序编写与调试：学生根据给定图形，编写数控程序，并进行调试。
6. 随堂练习：学生自主完成一定难度的数控铣削任务，巩固所学知识。
六、板书设计1. 数控铣床基本操作流程开动机床 > 装夹工件 > 选择刀具 > 设置坐标系 > 编写程序 > 调试程序 > 开始铣削2. 铣削刀具选择要点刀具类型 > 刀具尺寸 > 刀具材质 > 工件材料3. 铣削路线确定原则避免碰撞 > 提高加工效率 > 保证加工质量七、作业设计1. 作业题目：编写一段数控程序，实现正方形加工。
2. 答案：G90 G40 G17 G21 (X0 Y0) Z5 F100 (X10 Y10) Z0F100八、课后反思及拓展延伸1. 反思：本节课学生掌握了数控铣床的基本操作，但在程序编写与调试方面仍需加强。
2. 拓展延伸：介绍数控铣床在其他领域的应用，如航空、汽车等。
铣削平面：数控机床操作教案数控机床操作教案一、课程简介铣削平面是数控机床加工中的一项基本工艺，应用广泛。
本课程旨在介绍数控机床铣削平面的基本操作流程，操作注意事项和工艺要点等，帮助学生掌握铣削平面的基本技能，提高加工精度和生产效率。
二、教学目标1.了解数控机床铣削平面的基本工艺、工具和设备；2.熟悉数控机床铣削平面的工艺要点和操作流程；3.能够根据加工要求编写数控机床程序；4.精通铣削平面的加工方法和加工精度控制。
三、教学内容1.数控机床铣削平面的基本工艺：数控机床铣削平面是采用铣刀在工件表面切削的一种加工方法。
铣削平面的基本工艺包括选用合适的刀具、选定铣刀切削参数、确定零点坐标等。
其中，选用合适的刀具是铣削平面的关键，通常情况下，我们需要根据工件的材料和形状来选用刀具。
2.数控机床铣削平面的工艺要点：铣削平面的工艺要点包括铣削刀具的选择和加工参数的设置。
铣刀的选择主要和工件材料、切削速度有关，由于不同材料的硬度不同，所以也需要选用不同硬度的刀具；加工参数的设置包括进给速度、主轴转速、切削速度等，这些参数的设置直接影响到加工精度和加工效率。
3.数控机床铣削平面的操作流程：数控机床铣削平面的操作流程主要包括确定工件坐标、选择切削工具、设置加工参数、开机预热、手动预热、加工程序编写、程序模拟和加工及检测等步骤。
在操作过程中需要注意安全，防止事故的发生。
4.数控机床铣削平面的加工精度控制：数控机床铣削平面的加工精度控制是铣削平面的关键，关系到加工成品的质量和工艺。
在加工中，需要控制铣削刀具的进给和主轴转速，保证加工表面的平整度和表面粗糙度，同时需要进行质量检测，确保加工尺寸和几何精度符合相关标准和要求。
四、教学方法1.理论授课：通过将铣削平面的工艺、要点和加工精度控制等理论知识进行讲解，帮助学生理解铣削平面的基本原理和工艺要求；2.示范操作：通过数控机床铣削平面的实际演示操作，帮助学生了解铣削平面的操作流程和注意事项；3.案例分析：通过对实际加工案例的分析，让学生掌握铣削平面的加工技能及加工精度控制方法。
教
案
校名：天津职业技术师范大学姓名：周斌
教案
<5>目测刀具正确降到指定位置，说明刀具补偿加的正确。
<6>刀具正转，此时将切削液打开。
<7>将单节取消，将快速倍增打到25%，并按下循环启动。
（3）检查表面质量
程序运行结束后需要检查工件的表面质量以便确定进给速度、主轴转速设定合理。
主要检查内容有：工件表面是否光泽、是否刮伤工件、是否有突起的棱。
（4）注意事项：
<1>机床运行过程中关好机床门，养成良好习惯。
<2>穿工作服
<3>女生长发应盘起并佩戴帽子
2、粗铣48X48外轮廓
（1）换刀的正确步骤：左手把持住当前刀具的刀柄，右手按下主轴上的黄色按钮将12刀具拆下。
左手握住8刀柄，将主轴上黄色按钮按下，待吸盘气体放净后将刀柄装上，刀柄上的凹槽要与主轴头上的突起对准，松开黄色按钮。
注意事项：吸盘松开时刀具会在重力作用下下垂，用力抓牢一面落下摔伤刀具。
（2）修改深度尺寸：第一刀走完之后，将语句Z-4改为Z-8
教学方法教
学
手
段
教学过程及主要内容
备注时间分配
总
结归纳讲
解
三、课堂小结与课上任务
1、课堂小结：
（1）强调重点和难点
（2）强调注意事项和安全规程
2、课上任务
将50X50的硬铝坯料铣上表面并按照图纸粗加工外轮
廓，以小组为单位，每人加工一件。
2分钟
板书
第三节、铣平面与粗铣外轮廓一、新知识点
1、子程序的调用M98 Pxx Lxx
2、倒角指令，R xx
二、程序实例
1、铣平面
（1）程序语句：
主程序：
O1;
G90G54G0G43H1Z100.;
X25.Y35.;
Z5.;
S1500M3;
F200G1Z0.;
M98P100L4;
G0Z100.M05;
M30;
子程序：
O100;
G91;
Y-70.;
X-8.;
Y70.;
X-8.;
G90;
M30;
（2）运行轨迹：
2、粗铣48X48外轮廓（1）程序语句：
G90G54G0G43H2Z100.;
X35.Y35.;
Z5.;
S15000M3;
F200G1Z-4.;
D1G41X24.;(D1=4.2) Y-24.;
X-24.，R5.;
Y24.;
X35.;
G40G0Y35.;
M05;
Z100;
M30;
（2）图纸：。
