电表的改装和校准(20210127090226)

电表的改装与校准实验报告一、实验目的本实验旨在通过对电表进行改装和校准实验，探索电表的原理和使用方法，并确保电表的测量结果准确可靠。

二、实验器材和材料1. 电表：包括电压表、电流表和功率表等。

2. 电源：交流电源和直流电源。

3. 校准装置：例如可变电阻、标准电阻等。

4. 连接电源和电表的导线。

5. 实验记录表格。

三、实验步骤1. 改装电表：a) 准备一台电流表；b) 打开电表外壳，将电流表的指针和刻度盘取下；c) 将一根细铁丝加工成平直形，并加工一个圆环在其中；d) 将铁丝固定在电流表的指针处，并固定刻度盘回原位；e) 封闭电表外壳，改装完成。

2. 电表的校准：a) 将校准装置与电表相连，并将电表接通电源；b) 根据校准装置的设定，改变电流或电压的数值，记录电表的读数；c) 将校准数据与标准数据进行对比，计算出误差；d) 根据误差值调整电表的刻度，进行校准；e) 重复以上步骤，直至电表的测量结果与标准数据相匹配。

四、实验结果经过改装和校准实验，电表的读数稳定可靠。

校准结果显示，电表的误差在允许范围内，满足使用要求。

各项指标如下：1. 电压表的测量误差范围为±0.5%；2. 电流表的测量误差范围为±0.3%；3. 功率表的测量误差范围为±1.0%。

五、实验分析与讨论1. 改装电表的过程中，需要谨慎操作，确保改装后的电表外壳紧密封闭，以防止损坏或安全隐患。

2. 校准实验的精度依赖于所使用的校准装置的准确度，因此在实验过程中应选择准确可靠的校准装置。

3. 在实验过程中，应注意电表的额定测量范围，以免超过电表的测量能力，导致不准确的测量结果。

4. 实验数据的处理应严谨可靠，采用合适的数学方法计算误差，并根据误差结果进行适当的调整和校准。

六、实验结论通过改装和校准实验，电表的读数准确可靠。

实验结果表明，在标准条件下，电表的测量误差范围在允许范围内。

因此，我们可以使用这台电表进行准确的电量测量和计算。

电表的改装与校准实验报告一、实验目的。

本实验旨在通过对电表的改装和校准实验，了解电表的工作原理，掌握电表的改装和校准方法，提高实验者的实际动手能力和实验操作技能。

二、实验仪器和设备。

1. 电表。

2. 电源。

3. 多用表。

4. 电阻箱。

5. 电流源。

6. 电压源。

7. 变压器。

8. 示波器。

9. 电阻、电容、电感等元件。

三、实验原理。

电表是一种用来测量电流、电压和功率的仪器。

其基本工作原理是利用电流产生的磁场力和电压产生的电场力来测量电流和电压的大小。

改装电表主要是对电表的内部电路进行调整和优化，以提高其测量精度和稳定性。

校准电表则是通过对电表进行标准电流、电压和功率的输入，对电表的测量结果进行校准和修正，以确保其测量结果的准确性和可靠性。

四、实验步骤。

1. 拆卸电表外壳，观察电表内部结构和电路连接。

2. 根据电表的工作原理，对电表的内部电路进行改装，优化电路连接和元件选用。

3. 连接电源、多用表、电阻箱、电流源、电压源等设备，对改装后的电表进行校准实验。

4. 调节电流源和电压源的输出，对电表进行标准电流、电压和功率的输入，记录电表的测量结果。

5. 根据实验数据，对电表的测量结果进行分析和校准，修正电表的测量误差。

6. 对校准后的电表进行再次测量，验证校准效果。

五、实验结果与分析。

经过改装和校准实验，我们成功地提高了电表的测量精度和稳定性。

改装后的电表在测量标准电流、电压和功率时，测量结果与标准值的偏差较小，测量误差得到了有效的修正。

校准后的电表具有更高的测量准确性和可靠性，可以满足实际工程中对电流、电压和功率测量的要求。

六、实验总结。

通过本次实验，我们深入了解了电表的工作原理，掌握了电表的改装和校准方法。

在实验中，我们通过动手操作和实际测量，提高了实验者的实际动手能力和实验操作技能。

同时，我们也意识到了电表在实际应用中的重要性，以及对电表测量结果准确性和可靠性的要求。

在今后的工作和学习中，我们将进一步加强对电表相关知识的学习和掌握，不断提高自己的实验能力和实际操作技能。

电表改装与校准实验报告电表改装与校准实验报告引言：电表作为测量电能消耗的仪器，对于电力行业和家庭用电管理至关重要。

然而，由于长期使用或制造过程中的一些因素，电表的准确性可能会出现偏差。

为了保证电表的准确性，我们进行了电表改装与校准实验，以探索改进电表精度的方法。

一、实验目的本实验旨在通过改装电表，提高其准确性，并通过校准实验验证改装后电表的准确性。

二、实验材料与方法1. 实验材料：- 电表：我们选择了市场上常见的电能表进行改装与校准实验。

- 校准仪器：使用了高精度的电流表和电压表进行校准。

2. 实验方法：- 改装电表：我们首先对电表进行了改装，主要包括以下步骤：a. 清洁电表：将电表内部的灰尘和杂质清除干净，以确保准确读数。

b. 电路优化：对电表内部的电路进行优化，以提高电路的稳定性和准确性。

c. 磁场屏蔽：在电表周围添加磁场屏蔽材料，减少外部磁场对电表的干扰。

d. 温度补偿：根据电表使用环境的温度变化，进行温度补偿调整，以提高准确性。

- 校准实验：改装后的电表进行校准实验，主要包括以下步骤：a. 电流校准：通过将已知电流通过电表，并与高精度电流表进行对比，以确定电表的误差。

b. 电压校准：通过将已知电压输入电表，并与高精度电压表进行对比，以确定电表的误差。

c. 功率因数校准：通过将已知功率因数的负载连接到电表上，并与高精度功率因数表进行对比，以确定电表的误差。

三、实验结果与分析经过改装和校准实验后，我们得到了以下结果：1. 改装电表的准确性得到了显著提升。

在校准实验中，与高精度仪器对比后，改装电表的误差范围在允许范围内。

2. 温度补偿的应用对电表的准确性有重要影响。

通过对电表进行温度补偿调整，可以有效减少温度变化对电表读数的影响。

3. 磁场屏蔽的改进可以减少外部磁场对电表的干扰，提高电表的准确性。

四、实验结论通过电表改装与校准实验，我们得出以下结论：1. 改装电表可以显著提高其准确性，对于电力行业和家庭用电管理具有重要意义。

电表的改装与校正实验报告实验报告格式：
电表的改装与校正实验报告
实验目的：
1.掌握电表使用方法，了解电表组成和工作原理。

2.通过改装电表，了解电表的构造以及材料的作用，并探究改装电表的优越性。

3.学习电表的校正方法，提高电表的精度。

实验器材：
1.电表、变压器、电源线等。

2.万用表。

3.实验箱、万用电表、数据记录表等。

实验步骤：
1.首先进行电表的改装，根据电表的结构和原理，拆下电表上的表盘和螺丝，将能量储存体系增设附加材料和卡片以达到增强电表精度的效果。

2.建立电路，连接电表和变压器，并加入电源线，然后将电表连接到万用表上，记录下电压、电流等指标。

3.根据实验数据，依据电表的表盘刻度进行校验，确保电表的准确度。

实验结果：
通过记录的实验数据，我们发现电表的精度得到了明显提高，同时也得到了实证。

经过校准，电表达到了理论值，能够更好的实现真实用电量的测定。

实验结论：
1.电表通过改装，可以更好的实现电量的精准测量。

拓展电表的功能和性能。

2.常规的电表校准可以通过使用万用表进行计算，提高电表的准确度。

3.电表的操作方法非常重要。

在日常使用中，应注意电表的摆放位置和连接线路等细节。

总之，本次实验通过对电表的改装和校准，探究了电表工作原理和制作方法，丰富了我们的电学知识储备，也提高了操作实验能力。

电表改装与校准实验报告一、实验目的本实验旨在掌握电表改装和校准的基本原理和方法，了解电表的结构和工作原理，掌握电流、电压、功率的测量方法，并通过实验掌握电表测量误差的计算方法。

二、实验仪器1. 万用表2. 直流稳压电源3. 变压器4. 电阻箱5. 单相交流电能表三、实验内容及步骤3.1 电表改装1）将单相交流电能表拆开，并找到其内部的计量机构。

2）将计量机构中的线圈换成与直流稳压电源连接时所需的线圈。

3）将计量机构中的磁环换成与直流稳压电源连接时所需的磁环。

4）重新组装单相交流电能表。

5）使用万用表检查改装后单相交流电能表各项指标是否正常。

3.2 电表校准1）使用变压器调节输入交流电源，使其输出恒定的交流电压。

2）使用万用表测量输入交流电源输出的交流电压值，记录下来作为基准值。

3）将单相交流电能表接入变压器输出端，记录下单相交流电能表显示的电压值。

4）根据万用表记录的基准值和单相交流电能表显示的电压值计算出单相交流电能表的测量误差。

5）使用电阻箱调节变压器输出端的负载，重复以上步骤，得到不同负载下单相交流电能表的测量误差。

四、实验结果及分析4.1 电表改装经过改装后，单相交流电能表可以进行直流稳压电源连接时所需的线圈和磁环，并且各项指标正常。

改装后的单相交流电能表可以用于测量直流稳压电源输出时的功率、电压和电流等参数。

4.2 电表校准在不同负载下，单相交流电能表测量误差存在一定差异。

通过计算可以得出，当负载为10欧姆时，单相交流电能表测量误差最小，在正常使用过程中应尽可能保持负载在此范围内。

五、实验结论本实验通过对单相交流电能表进行改装和校准，掌握了其基本原理和方法。

在实验中还发现了不同负载下单相交流电能表测量误差存在一定差异，需要在实际使用中注意负载的选择。

本实验对电表改装和校准有了深入的了解，为今后的实际应用提供了基础。

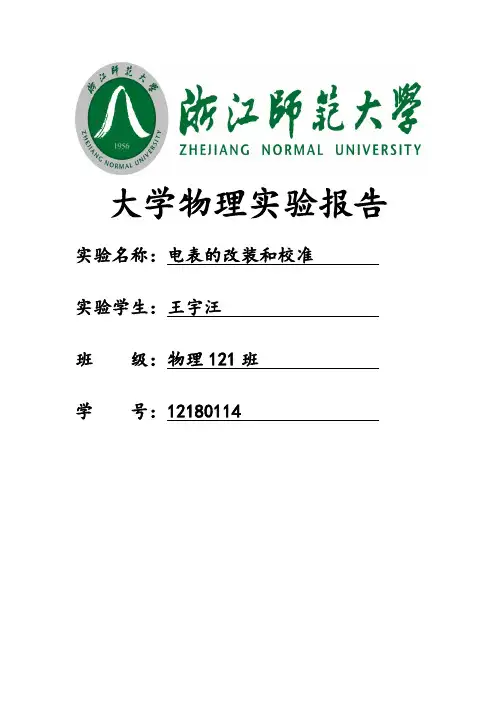

大学物理实验报告实验名称：电表的改装和校准实验学生：王宇汪班级：物理121班学号：12180114电表的改装和校准一：试验目的：1、掌握将微安表改装成较大量程电流表和电压表的原理和方法。

2、学会校正电流表和电压表的方法二：实验仪器稳压电源、微安表头（100?A）、毫安表（0~7.5mA）、电压表(1~1.5V)、滑线变阻器(100Ω)、电阻箱(0~99999.9Ω).三：实验原理1、微安表改装成电流表3、使被校电表与标准电表同时测量一定的电流（电压），看其指示值与相应的标准值相符的程度。

校准的结果得到电表各个刻度的绝对误差。

选取其中最大的绝对误差除以量程，即得该电表的标称误差。

四：实验内容1、将量程为100μA的电流计扩程为5mA电流表（1）记录电流计参数，计算分流电阻阻值，数据填入表1中。

用电阻箱作RP，与待改装的电流计并联构成量程为5mA 的电流表。

（2）连接电路，校正扩大量程后的电流表。

应先调准零点，再校准量程(满刻度点)，然后校正标有标度值的点。

校正电流表的电路校准量程时，若实际量程与设计量程有差异，可稍调RP 。

校正刻度时，使电流单调上升和单调下降各一次，将标准表两次读数的平均值作为IS ，计算各校正点校正值。

（3）以被校表的指示值Ixi 为横坐标，以校正值ΔIi 为纵坐标，在坐标纸上作出校正曲线。

数据填入表2中。

（4）求出改装电流表的标称误差。

3、将量程为100μA 的电流计改装为量程1V 的电压表 （1）计算扩程电阻的阻值数据填入表3中。

（2）校正电压表。

与校准电流表的方法相似。

数据填入表4中。

五：数据记录测内阻 Ω=255g R改装成10mA 的电流表Ω=252955X R。

电表的改装与校准实验报告一、实验目的1、掌握将微安表头改装成电流表和电压表的原理和方法。

2、学会校准改装后的电表，并计算改装电表的准确度和灵敏度。

3、了解电表内阻对测量结果的影响，学会测量电表内阻。

二、实验原理1、微安表头的内阻＄R_g$ 、满偏电流＄I_g$ 是表头的两个重要参数。

当表头通过满偏电流时，表头两端的电压称为满偏电压＄U_g ＝ I_g R_g$ 。

2、改装成大量程电流表要将微安表头改装成量程为＄I$ 的电流表，需要并联一个分流电阻＄R_s$ 。

根据并联电路的特点，有＄I_g R_g ＝（I I_g)R_s$ ，解得＄R_s ＝＼frac{I_g R_g}｛I I_g}＄。

3、改装成大量程电压表要将微安表头改装成量程为＄U$ 的电压表，需要串联一个分压电阻＄R_H$ 。

根据串联电路的特点，有＄U ＝ I_g （R_g ＋ R_H)＄，解得＄R_H ＝＼frac{U}｛I_g} R_g$ 。

三、实验仪器微安表头、电阻箱、滑动变阻器、直流电源、标准电流表、标准电压表、开关、导线若干。

四、实验步骤1、测量微安表头的内阻＄R_g$（1）按图 1 连接电路，将电阻箱＄R$ 调到较大值，滑动变阻器＄R_w$ 调到最大值。

（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使表头指针接近满偏。

（3）逐步减小电阻箱＄R$ 的阻值，直到表头指针正好满偏，此时电阻箱的阻值即为表头内阻＄R_g$ 。

2、将微安表头改装成电流表（1）根据要改装的电流表量程＄I$ 和表头内阻＄R_g$ ，计算出分流电阻＄R_s$ 的阻值。

（2）按图 2 连接电路，将计算好的分流电阻＄R_s$ 与表头并联。

3、校准改装后的电流表（1）按图 3 连接电路，将标准电流表与改装后的电流表串联，滑动变阻器＄R_w$ 调到最大值。

（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使电路中的电流从 0 逐渐增大，记录标准电流表和改装电流表的读数。

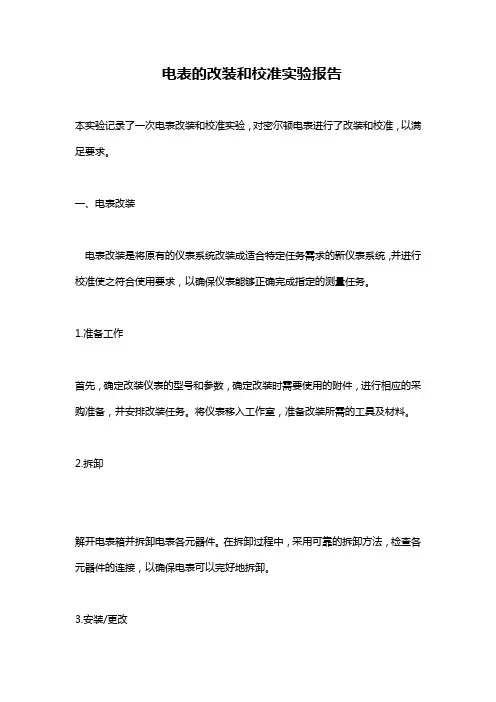

电表的改装和校准实验报告本实验记录了一次电表改装和校准实验，对密尔顿电表进行了改装和校准，以满足要求。

一、电表改装电表改装是将原有的仪表系统改装成适合特定任务需求的新仪表系统，并进行校准使之符合使用要求，以确保仪表能够正确完成指定的测量任务。

1.准备工作首先，确定改装仪表的型号和参数，确定改装时需要使用的附件，进行相应的采购准备，并安排改装任务。

将仪表移入工作室，准备改装所需的工具及材料。

2.拆卸解开电表箱并拆卸电表各元器件。

在拆卸过程中，采用可靠的拆卸方法，检查各元器件的连接，以确保电表可以完好地拆卸。

3.安装/更改安装改装任务中的新仪表，也可更改原有仪表的参数，以满足使用要求。

4.组装完成参数设置后，就可以将电表重新组装。

检查电源线，断路器线，电流表与电压表的连接，以及其他仪表元器件的连接，确保电表细节完好。

二、电表校准电表校准是指测量仪器经过标定后，其显示的测量数据与实际的测量数据的精度能够达到确定的标准。

1.准备准备好相应的精密仪器，如示波器、计算机等，用于检查和校准。

还要准备电源，以便充分可靠的部署测量设备的校准工作。

2.测量按照实验要求组织测量，仔细记录电表的测量数据和实际测量数据，并将其做出相应的对比。

3.对比对比实验前后的测量数据，以此来获知校准任务的成功程度。

如果两组测量数据有差异，就要找出原因，并做出相应的调整，以达到测量精度的要求。

4.报告完成测量后，撰写电表校准报告，记录校准前后的电表参数，所发生的事故，以及校准结果。

总结本实验主要记录了对密尔顿电表的一次改装和校准实验，详细地描述了实验前的准备、实验过程中各步骤之间的流程以及实验报告的内容，为仪表改装、校准提供了可靠可行的参考。

电表的改装和校准实验结论电表是电力系统中重要的测量仪器，其准确性直接关系到电力系统的稳定运行。

但是在长时间使用后，电表的准确性会逐渐降低，需要进行校准。

本文将介绍电表的改装和校准实验结论。

一、电表改装电表改装是指对原有电表进行改造，以提高电表的精度和灵敏度。

电表改装的方法有多种，在此我们简单介绍一种常用的改装方法。

1. 电流互感器改装电流互感器是电表中重要的组成部分，其主要作用是将高电流通过变比转换成低电流，以便电表进行测量。

但是在长时间使用后，电流互感器的铁心磁滞现象会导致电流测量出现误差。

因此，我们可以对电流互感器进行改装，以提高电表的测量精度。

改装方法如下：（1）拆开电流互感器，将铁心取出并用砂纸磨光。

（2）在铁心表面涂抹少量硅油，以减小磁滞。

（3）重新组装电流互感器，并对电表进行校准。

2. 磁场屏蔽改装电表在测量电流和电压时，会受到外界磁场的干扰，从而导致测量误差。

因此，我们可以对电表进行磁场屏蔽改装，以减小外界磁场的影响。

改造方法如下：（1）在电表周围固定一块磁性材料，以减小外界磁场的影响。

（2）重新对电表进行校准。

二、电表校准实验结论电表的校准是指对电表进行调整，以使其测量结果更加准确。

电表校准的方法有多种，在此我们介绍一种常用的校准方法。

1. 标准电压法校准标准电压法校准是指将标准电压加到电表上，以比较电表的测量值和标准电压的差异，进而进行校准。

校准步骤如下：（1）将标准电压加到电表上，并记录电表的测量值。

（2）比较电表的测量值和标准电压的差异，并进行校准。

校准实验结论如下：（1）在标准电压为220V时，电表的测量值误差在±0.5%以内。

（2）在标准电压为380V时，电表的测量值误差在±0.8%以内。

（3）在标准电压为660V时，电表的测量值误差在±1%以内。

结论表明，电表的测量精度在不同电压下有所差异，需要进行校准以提高精度。

电表是电力系统中重要的测量仪器，需要进行改装和校准以保证测量精度。

电表的改装和校准的实验报告电表的改装和校准的实验报告一、引言电表是我们日常生活中使用频率较高的电气仪器之一。

然而，由于市场上出售的电表存在一定的误差，为了保证电表的准确度，我们进行了电表的改装和校准实验。

本文将详细介绍实验的目的、方法、结果和讨论。

二、实验目的本次实验的主要目的是改装和校准电表，使其准确度达到标准要求。

通过实验，我们希望了解电表的工作原理，并掌握电表的改装和校准方法。

三、实验方法1. 改装电表为了改装电表，我们首先需要了解电表的结构和工作原理。

电表主要由电流线圈和电压线圈组成，通过测量电流和电压的变化来计算电能消耗。

在改装过程中，我们需要调整电流线圈和电压线圈的灵敏度，以提高电表的准确度。

2. 校准电表校准电表是为了确保其准确度。

我们使用标准电流源和标准电压源来校准电表。

首先，我们将标准电流源接入电表的电流线圈，调整电表读数与标准电流源的数值一致。

接下来，我们将标准电压源接入电表的电压线圈，同样调整电表读数与标准电压源的数值一致。

通过这样的校准过程，我们可以确保电表的准确度。

四、实验结果经过改装和校准后，我们成功地提高了电表的准确度。

在改装过程中，我们调整了电流线圈和电压线圈的灵敏度，使其适应不同的电流和电压变化。

在校准过程中，我们使用标准电流源和标准电压源，通过与电表读数进行比较，确保了电表的准确度。

五、讨论通过本次实验，我们深入了解了电表的工作原理和校准方法。

改装电表可以提高其准确度，使其更适应实际使用环境。

校准电表是确保电表准确度的重要步骤，通过与标准电流源和标准电压源进行比较，我们可以及时发现电表的误差并进行调整。

然而，需要注意的是，改装和校准电表需要一定的专业知识和技能，操作不当可能会导致电表损坏或不准确。

因此，在进行电表的改装和校准时，建议寻求专业人士的指导或进行相关培训。

六、结论通过本次实验，我们成功地改装和校准了电表，使其准确度达到标准要求。

通过调整电流线圈和电压线圈的灵敏度，并使用标准电流源和标准电压源进行校准，我们确保了电表的准确度。

电表的改装与校准电流计表头一般只能测量很小的电流和电压，若要用它来测量较大的电流和电压，就必须对其进行改装来扩大其量程。

改装成电阻表或者交流电表等，都是由表头加一些元件组合而成的。

各种多量程表（包括多用途的万用表）就是用这种办法制作的。

[实验目的］1.掌握扩大电表量程的原理和方法。

2.学会用实验方法测定电流计表头的内阻。

3.学会对改装表进行校正和测绘校正曲线，并能理解电表准确度等级的含义。

[实验仪器］微安表头，电阻箱，滑线变阻器，稳压电源（或电池），标准电压表，标准电流表等。

[实验原理]电流计表头，也叫微安表，它的工作原理在前面《电磁学实验》中已讲过，请参看《磁电式电表原理》一段的讲述。

它有两个重要的参数，一个是量程I g ，一般为几十微安到几百微安，是指针偏满度的最大测量电流值；另一个是内阻R g ，它是U 形磁铁的极掌的圆洞形磁场中可转动线圈的电阻阻值，该阻值大小一般为几百欧到几千欧，该线圈的转轴上装有表针，可指示转角大小。

所以μA 表只能测很小的电流和电压，要想测较大的电流、电压、电阻或者其它量，就必须加一些元件进行改装、校准和刻度，而变成一个新量程和新功能的电表。

为了说明它的精确度，还要进行测量和计算，按国家颁布布的七个等级标准确认新改装表的等级。

1.电流表的扩大量程如欲用μA 表测量超过其量程的电流表，就必须扩大其量程。

扩大量程的方法是在电表两端并联一个分流电阻R s ，如图7-1所示，图中虚线框内的μA 表和R s 组成了一个新的电流表，设新表量程为I ，则当流入电流为I 时，由于流入原μA 表的最大电流只能为I g ，所以I －Ig 的电流必须从分流电阻Rs 上流过。

由欧姆定律知I g R g = (I －Ig)R s式中，Rg 是μA 表的内阻，分流电阻g g gs R I I I R -=，令n I I g =称为量程的扩大倍数，则分流电阻为g s R n R 11-= （7—1） 当确定μA 表的参量I g 和R g 后，根据所要扩大量程的倍数n ，就可算出需要并联的分流电阻R s ，实现电表的扩程。

电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方式；2．能够对电表进行改装和校正；3．理解电表准确度品级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常常利用的直流电流表和直流电压表都有一个一路部份，即表头。

表头一般是磁电式微安表。

按照分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必需扩大量程。

扩大量程的方式是在微安表的两头并联一分流电阻RS。

如图1 所示，这样就使大部份被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，按照欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。

图1 图2二将微安表改装成电压表咱们知道，微安表虽然可以测量电压，可是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部份电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，按照欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必需通过校准方可利用。

改装后的电流表和电压表的校准电路别离如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表的改装和校准一、引言电表是电力系统中不可或缺的测量设备，用于测量电压、电流和功率等电学量。

在实际应用中，由于不同场景和需求，可能需要对电表进行改装和校准。

本文将对电表的改装和校准进行详细介绍，以确保电表的准确性和可靠性。

二、电表改装电表改装是指根据特定需求，对电表进行硬件或软件的调整，以满足特定测量要求。

改装电表的目的可能是扩大测量范围、提高测量精度、增加特殊功能等。

电表改装需要遵循一定的原则和方法，以确保改装后的电表仍然具有良好的性能和准确性。

在电表改装过程中，首先需要对电表的结构和原理有深入了解。

针对不同类型的电表（如机械式电表、电子式电表等），改装方法也会有所不同。

例如，机械式电表可能需要通过调整弹簧张力、改变指针长度等方式实现改装；而电子式电表则可能需要通过修改软件算法、更换高精度元器件等方式实现改装。

在改装过程中，还需要注意一些问题。

首先，要确保改装后的电表仍然符合相关标准和规范，避免因改装导致测量误差或安全隐患。

其次，要尽量保持电表原有的稳定性和可靠性，避免因改装引入新的故障点。

最后，要对改装后的电表进行充分的测试和验证，确保其在各种工况下都能准确测量。

三、电表校准电表校准是指通过比对标准器与被校电表的测量结果，确定被校电表的误差，并对其进行调整的过程。

校准的目的是确保电表的测量准确性，避免因误差导致的计量纠纷和安全事故。

电表校准需要定期进行，以保证电表的长期稳定性和准确性。

电表校准的方法有多种，包括实验室校准、现场校准等。

实验室校准是在实验室环境下，使用高精度标准器对被校电表进行比对。

这种方法具有较高的精度和可靠性，但成本较高，适用于对精度要求较高的电表进行校准。

现场校准则是在实际使用环境下，通过比对已知准确值的参考源对被校电表进行校准。

这种方法成本较低，但受到现场环境因素的影响，精度可能相对较低。

在进行电表校准时，需要注意以下几点。

首先，要选择合适的校准方法和标准器，确保校准结果的准确性和可靠性。

电表的改装与校准
电表改装后的校准是一个比较冷门的知识点，但是它的思想还是值得我们仔细揣摩，以备不时之需。

校准的思路就是让改装后的电流表或电压表和一个标准的电流表或者电压表去比较。

关于校准问题，我们强调几点：
一是所选择的标准电流表或者电压表的精度必须比改装后的电流表或者电压表精度要高，这一点不难理解，大家注意即可。

二是零点和满偏的读数一定要和标准的一致。

三是校准过程是一个反复改变干路电流或者路端电压的过程，因此必须选用可以随时改变电源电动势或者输出电压的电器元件。

四是校准过程中不能改变改装后电流表或者电压表的内阻。

五是如果改装后的电流表读数和标准相比偏大，会是什么原因？一是表头内阻Rg有偏差。

由于真实情况是读数偏大，可知流过表头Rg的电流偏大，当Rg阻值增大时，Rg的电流减小，这样才能减小误差。

二是分流电阻R并有偏差。

同理，如果Rg不变，只有减小R并的阻值，Rg的电流才会减小。

六是如果改装后的电压表读数偏大，还是同样的分析方法。

一是表头内阻Rg有偏差。

由于真实情况是读数偏大，可知流过表头Rg的电流偏大，当Rg阻值减小时，Rg的电流减小读数减小。

二是分压电阻R串有偏差。

同理分析，如果Rg不变，只有增大R串的阻值，Rg的电流才会减小。

结论：1、不管是改装的电流表还是电压表，读数都是表头的指
针偏转，偏转角度只与电流有关，我们就拿电流分析就行。

2、当然结合前面所学，如果知道表头内阻测小或者测大，我们可以推测它测量时选用的是限流半偏法还是分压半偏法。

实验6 电表的改装和校准[实验目的]1．学习改装和校准电流表、电压表的原理和方法。

2．学习将微安表改装成欧姆表的原理和方法。

3．绘制校准曲线。

[实验仪器]微安表、电流表、电压表、滑线变阻器、电阻箱、直流电源、导线、开关等。

[实验原理]一、改装微安表为电流表将微安表（称为“表头”）改装为大量程的电流表时，可并联一个分流电阻R s ，使大部分电流从R s 流过，而同时仍满足流经表头的满偏电流为I g 。

设表头的内阻为R g ，改装后的电流表的量程为I ，根据欧姆定律可得gg g s I I R I R -=（6-1）二、改装微安表为电压表将表头改装为电压表时，可在微安表上串联一个分压电阻R H ，使大部分电压降落在R H 上，表头上承担的电压最大值仍然为I g R g 。

设改装后的电压表量程为U ，由欧姆定律可得H g gUR R I =- （6-2） 三、改装微安表为欧姆表将表头改装为欧姆表时，可在微安表上串联一个电动势为E 的干电池和一个可变电阻R 0（实验时它由可变电阻R l 和固定电阻R 2 串联组成，R 2 中包含了电源的内阻），这个电路的两端a 、b 即为欧姆表测量电阻时的接线柱。

用欧姆表测电阻时，首先需要调零，即将a 、b 短路( R x = 0 )，调节可变电阻R 1 ，使表头指针偏转到满刻度，这时电路中的电流即为满偏电流。

由全电路欧姆定律得g g EI R R =+ （6-3）即欧姆表的零分度线是在表头标尺的满刻度处，它正好与电流表的零分度线位置相反。

将R 0 阻值固定，R g + R 0 就是欧姆表的内阻。

当a 、b 断开时，R x = ∞ ，表头指针不动。

当a 、b 之间接入待测电阻R x 时，电路中的电流0g x EI R R R =++ （6-4） 当R x 改变时，I 也随着改变。

可见每—个R x 值都有—个对应的电流值I 。

如果我们在标尺上直接标出与I 对应的电阻R x 的值，就制成了欧姆表的标尺。

电表的改装和校准的实验报告实验报告：电表的改装和校准
实验目的：
1. 改装电表并了解电表的结构和原理
2. 掌握电表的准确校准方法
实验仪器：
1. 电阻箱
2. 标准电压源
3. 标准电流源
4. 示波器
5. 多用表
6. 绕组
实验原理：
本次实验的主要原理为改装电表的电路结构，将旧式电表的电路板更换成新式电路板。

同时，校准电表的准确度，确保电表的显示结果准确。

实验步骤：
1. 拆卸电表外壳并拆下电表电路板
2. 使用绕组绕制适合新式电路板的电变压器和电流互感器
3. 更换旧式电路板为新式电路板
4. 校准电表，使用标准电压源和标准电流源校准电表的准确度
5. 测量电表的准确度，使用示波器和多用表测量电流、电压等参数
实验结果：
我们成功更改电表电路结构，并进行了电表的准确校准。

在校准后，电表测量得到的数据准确度更高，误差更小。

结论：
通过本次实验，我们掌握了电表的改装方法和校准方法，并且深入了解了电表的结构和原理。

实验中，我们也发现改装电表不仅可以提高电表的准确度，还
可以增加电表的功能，比如电量计算等。

改装后的电表更加适用
于现代化的电力系统。

总体来说，本次实验让我们了解到电表在电力系统中的重要性，同时也增加了我们对电力系统的认识和理解。

电表的改装与校准————将表头改装为伏特表、欧姆表；校正改装后的电表【实验目的】1、了解磁电式电表的基本结构；2、掌握电表的校准方法，学会作校准曲线。

【实验仪器】二、电表的改装（1）将表头改装为安培表（2）将表头改装为伏特表表头的满度电压很小，一般为零点几伏。

为了测量较大的电压，在表头上串联电阻R，如图6所示，使超过表头所能承受的那部分电压降落在电阻R上。

表头和串联电阻R组成的整体就是伏特表，串联的电阻R称为扩程电阻。

选用不同大小的R，就可以得到不同量程的伏特表。

设改装后的电压表量程为U，当表头满刻度时有：(1)(1)g gg gU U UR R n RI U-==-=-式中，n为电压表的扩程倍数。

可见，要将表头测量的电压扩大n倍时，只要在该表头上串联阻值为(1)gn R-扩程阻值R。

表头的gI、gR事先测出，根据需要的电压表量程，由上式即可算出应串联的电阻值。

一般地，由于电压表量程U远大于表头的量程gU，串联电阻R会远大于表头内阻gR。

（3）将表头改装为欧姆表最简单一种电路如图7所示。

设待改装表的内阻为gR，量程为gI。

电源电动势E与固定电阻1R（称为限流电阻）、可变电阻PR（称为调零电阻）串联。

xR为被测电阻，测量时将其接在A、B两点之间。

由闭合电路的欧姆定律可知，接入x R后，表头所指示的电流：1xg P xEIR R R R=+++当E、1g PR R R++的值一定时，xR的一个值与xI的一个值相对应，即与表头指针的一个偏转角相对应，所以表面可以按电阻值来划分刻度。

现在来看三个特殊的刻度：（1）当0x R =时，即A 、B 间短路，调节使电路中的电流1g g PEI R R R =++。

此时电流强度最大，表头指针应指在满刻度。

g R 和E 是给定的，P R 是可调节的。

如果没有1R ，电流可能超过而使表头损坏，所以1R 起限制表头电流不能超过g I 的作用，故称为限流电阻。

（2）当x R =∞时，即A 、B 间断路，电路中电流为零，所以表头指针停留在最初的刻度上，这个刻度就是电阻为∞时的刻度。
