双声道超声波流量计说明书

一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。

新一代超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。

选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。

硬件设计简单、软件功能强大。

采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。

新一代超声波流量计/热量表可选购下列新增功能：遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART 协议。

§1.2 超声波流量计/热量表的特点测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。

每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。

隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。

带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。

1路4-20毫安模拟输出可作为流量/热量变送器。

2路3线制PT100电阻信号输入可作为热量表。

3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。

污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。

超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。

具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

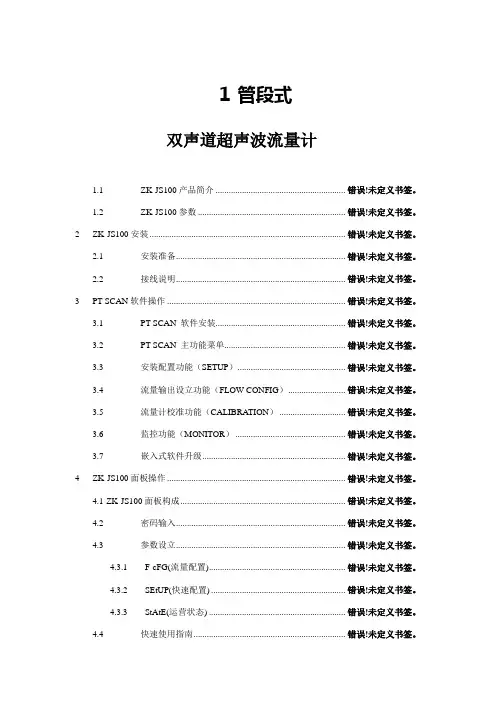

1管段式双声道超声波流量计1.1 ZK-JS100产品简介 ........................................................... 错误!未定义书签。

1.2 ZK-JS100参数 ................................................................... 错误!未定义书签。

2 ZK-JS100安装 ......................................................................................... 错误!未定义书签。

2.1 安装准备............................................................................. 错误!未定义书签。

2.2 接线说明............................................................................. 错误!未定义书签。

3 PT-SCAN软件操作 ................................................................................. 错误!未定义书签。

3.1 PT-SCAN 软件安装........................................................... 错误!未定义书签。

3.2 PT-SCAN 主功能菜单....................................................... 错误!未定义书签。

3.3 安装配置功能（SETUP）................................................. 错误!未定义书签。

超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

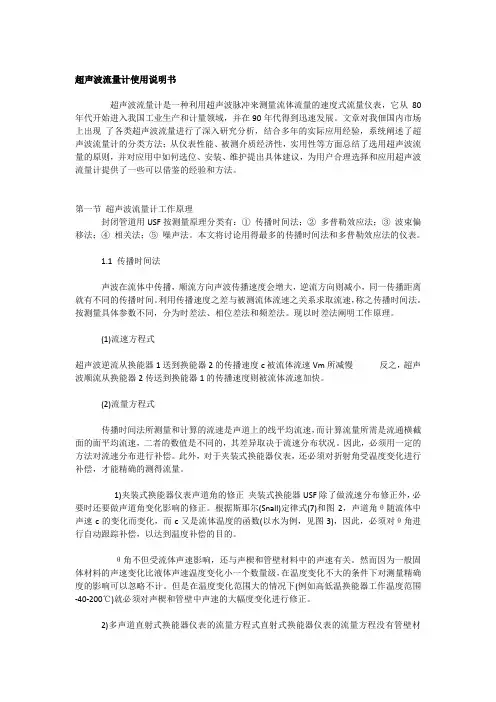

超声波流量计使用说明书超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，它从80年代开始进入我国工业生产和计量领域，并在90年代得到迅速发展。

文章对我佃国内市场上出现了各类超声波流量进行了深入研究分析，结合多年的实际应用经验，系统阐述了超声波流量计的分类方法；从仪表性能、被测介质经济性，实用性等方面总结了选用超声波流量的原则，并对应用中如何选位、安装、维护提出具体建议，为用户合理选择和应用超声波流量计提供了一些可以借鉴的经验和方法。

第一节超声波流量计工作原理封闭管道用USF按测量原理分类有：①传播时间法；②多普勒效应法；③波束偏移法；④相关法；⑤噪声法。

本文将讨论用得最多的传播时间法和多普勒效应法的仪表。

1.1 传播时间法声波在流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，同一传播距离就有不同的传播时间。

利用传播速度之差与被测流体流速之关系求取流速，称之传播时间法。

按测量具体参数不同，分为时差法、相位差法和频差法。

现以时差法阐明工作原理。

(1)流速方程式超声波逆流从换能器1送到换能器2的传播速度c被流体流速Vm所减慢反之，超声波顺流从换能器2传送到换能器1的传播速度则被流体流速加快。

(2)流量方程式传播时间法所测量和计算的流速是声道上的线平均流速，而计算流量所需是流通横截面的面平均流速，二者的数值是不同的，其差异取决于流速分布状况。

因此，必须用一定的方法对流速分布进行补偿。

此外，对于夹装式换能器仪表，还必须对折射角受温度变化进行补偿，才能精确的测得流量。

1)夹装式换能器仪表声道角的修正夹装式换能器USF除了做流速分布修正外，必要时还要做声道角变化影响的修正。

根据斯那尔(Snall)定律式(7)和图2，声道角θ随流体中声速c的变化而变化，而c又是流体温度的函数(以水为例，见图3)，因此，必须对θ角进行自动跟踪补偿，以达到温度补偿的目的。

θ角不但受流体声速影响，还与声楔和管壁材料中的声速有关。

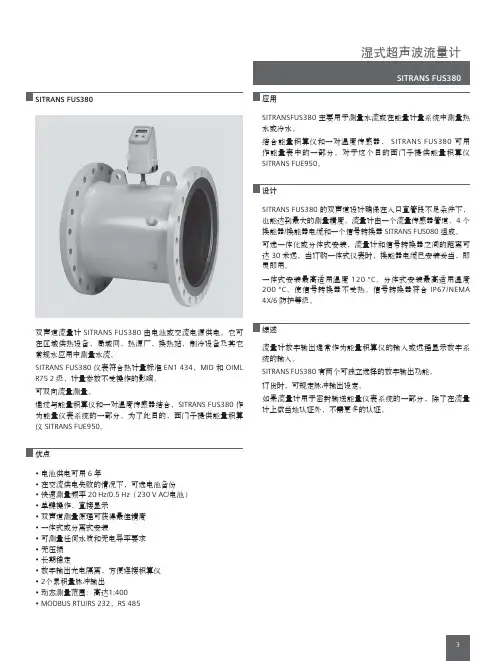

SITRANS FUS380应用双声道流量计 SITRANS FUS380 由电池或交流电源供电。

它可在区域供热设备，局域网，热源厂，换热站，制冷设备及其它常规水应用中测量水流。

SITRANS FUS380 仪表符合热计量标准 EN1 434，MID 和 OIML R75 2 级，计量参数不受操作的影响。

可双向流量测量。

通过与能量积算仪和一对温度传感器结合，SITRANS FUS380 作为能量仪表系统的一部分。

为了此目的，西门子提供能量积算仪 SITRANS FUE950。

优点• 电池供电可用 6 年• 在交流供电失败的情况下，可选电池备份 • 快速测量频率 20 Hz/0.5 Hz （230 V AC/电池）• 单键操作，直接显示• 双声道测量原理可获得最佳精度• 一体式或分离式安装• 可测量任何水质和无电导率要求• 无压损• 长期稳定• 数字输出光电隔离，方便连接积算仪• 2个累积量脉冲输出• 动态测量范围：高达1:400• MODBUS RTU/RS 232，RS 485SITRANSFUS380 主要用于测量水流或在能量计量系统中测量热水或冷水。

结合能量积算仪和一对温度传感器， SITRANS FUS380 可用作能量表中的一部分。

对于这个目的西门子提供能量积算仪SITRANS FUE950。

设计SITRANS FUS380 的双声道设计确保在入口直管段不足条件下，也能达到最大的测量精度。

流量计由一个流量传感器管道、4 个换能器/换能器电缆和一个信号转换器 SITRANS FUS080 组成。

可选一体化或分体式安装，流量计和信号转换器之间的距离可达 30 米远。

当订购一体式仪表时，换能器电缆已安装妥当，即灵即用。

一体式安装最高适用温度 120 ºC 。

分体式安装最高适用温度 200 ºC 。

使信号转换器不受热。

信号转换器符合 IP67/NEMA 4X/6 防护等级。

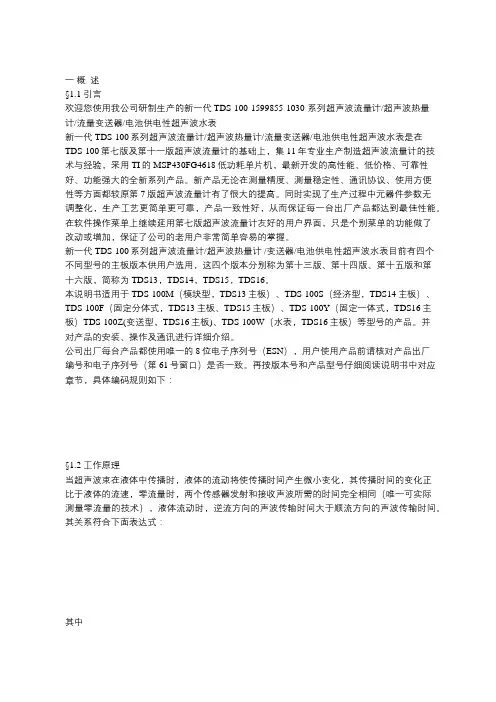

一概述§1.1 引言欢迎您使用我公司研制生产的新一代TDS-100-1599855-1030-系列超声波流量计/超声波热量计/流量变送器/电池供电性超声波水表新一代TDS-100系列超声波流量计/超声波热量计/流量变送器/电池供电性超声波水表是在TDS-100第七版及第十一版超声波流量计的基础上，集11年专业生产制造超声波流量计的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的高性能、低价格、可靠性好、功能强大的全新系列产品。

新产品无论在测量精度、测量稳定性、通讯协议、使用方便性等方面都较原第7版超声波流量计有了很大的提高。

同时实现了生产过程中元器件参数无调整化，生产工艺更简单更可靠，产品一致性好，从而保证每一台出厂产品都达到最佳性能。

在软件操作菜单上继续延用第七版超声波流量计友好的用户界面，只是个别菜单的功能做了改动或增加，保证了公司的老用户非常简单容易的掌握。

新一代TDS-100系列超声波流量计/超声波热量计 /变送器/电池供电性超声波水表目前有四个不同型号的主板版本供用户选用，这四个版本分别称为第十三版、第十四版、第十五版和第十六版，简称为TDS13，TDS14，TDS15，TDS16。

本说明书适用于TDS-100M（模块型，TDS13主板）、TDS-100S（经济型，TDS14主板）、TDS-100F（固定分体式，TDS13主板、TDS15主板）、TDS-100Y（固定一体式，TDS16主板）TDS-100Z(变送型，TDS16主板)、TDS-100W（水表，TDS16主板）等型号的产品。

并对产品的安装、操作及通讯进行详细介绍。

公司出厂每台产品都使用唯一的8位电子序列号（ESN），用户使用产品前请核对产品出厂编号和电子序列号（第61号窗口）是否一致。

再按版本号和产品型号仔细阅读说明书中对应章节，具体编码规则如下：§1.2 工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。

本说明书将详细介绍超声波流量计的使用方法和注意事项。

二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。

2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。

3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。

b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。

四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。

2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。

3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。

4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。

5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。

五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。

2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。

3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。

4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。

5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。

六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
