目 录第一章概述(1)1.1 产品名称及型号定义(1)1.2 产品用途和适用范围(1)1.3产品的主要特点` (2)第二章技术条件(3)2.1主要技术参数(3)2.2使用条件(3)2.3产品的功能(3)第三章产品组成和外形尺寸(6)3.1产品组成(6)3.2 控制柜(6)3.3 整流变压器(6)3.4阻尼电阻(7)3.5高压隔离开关和开关柜(7)第四章工作原理(9) 第五章设备的安装和使用(10)5.1 设备的选型(10)5.2 设备的验收和检查试验(10)5.3设备的安装(11)5.4 设备的运行(12)第六章设备的管理和维护(19) 第七章产品成套性(20) 第八章附录（21）福建省龙岩市龙门电控设备厂电除尘用晶闸管控制高压电源第一章 概述1.1 产品名称及型号定义1.1.1 产品名称按《中华人民共和国机械行业标准》规定，本产品名称为：电除尘用晶闸管控制高压电源 1.1.2 执行标准本产品符合《中华人民共和国机械行业标准——电除尘用晶闸管控制高压电源（JB/T 9688—2007）》。
1.1.2产品型号及含义按《半导体变流器型号编制方法（JB1505—75）》相关定义，本产品的型号及含义如下：G G AJ O2 --- □/ □--□/ □整流变压器出线方式 （注①） 硅整流 HX:触摸屏汉字显示高压用 额定整流电压值（kV）（注②） 油浸自冷式 额定整流电流值（A）（注③） 晶闸管调压注①：字母含义如下： 空：户内式高压顶出C：户外式高压侧出G：高阻抗型整流变压器CG：高压侧出高阻抗整流变压器注②：额定输出直流电压为平均值，系列型谱推荐额定值为40、60、66、72、80、90、100、120(kV) 注③：额定输出直流电流为平均值，系列型谱推荐额定值为0.05、0.1、0.2、0.4、0.6、0.7、0.8、1.0、1.2、1.4、1.6、2.0（A）1.2 产品用途和适用范围1.2.1 产品用途本产品为单相高压全波硅整流设备,用于同电除尘器本体配套,可为除尘、除雾、除焦油、脱水和其它用途提供高压直流电源。

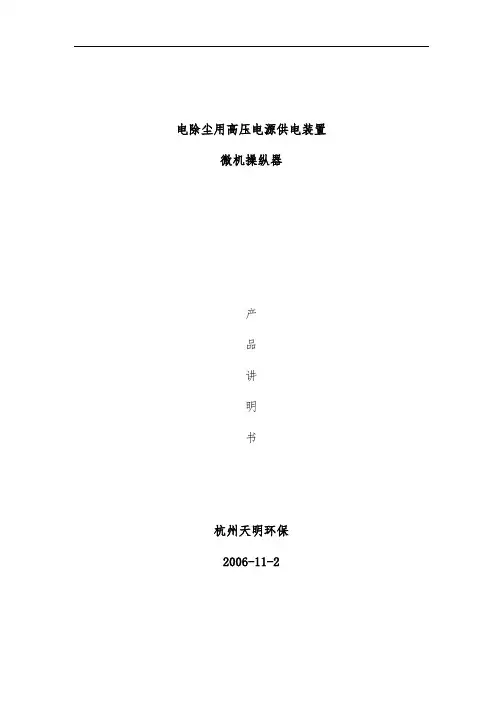

电除尘用高压电源供电装置微机操纵器产品讲明书杭州天明环保2006-11-2版本：1.1目录概述 (3)技术讲明 (4)使用条件 (4)型号的意义 (4)输入输出参数 (5)运行工作方式 (5)显示运行整定参数 (6)爱护功能 (7)安装 (8)拆封 (8)高压硅整流器检查 (8)安装 (9)调试 (10)使用 (12)开机 (12)停机 (12)维护 (13)操纵柜维护 (13)高压硅整流器维护 (13)TM－Ⅰ型操纵器使用讲明 (14)显示器 (14)操作键 (14)运行页面内容显示 (15)参数设定 (16)故障查找 (16)故障指示 (16)故障处理 (17)产品成套性 (18)附录 (19)概述GGA j02(TM-Ⅰ)型电除尘器微型机自动操纵高压供电装置，具有下述特点。
➢操纵部分采纳了先进的十六位单片机和外围芯片，具有功能强，结构简单，可靠性好等优点。
➢依照电场中电压电流波形变化的分析，能特不准确地推断闪烙，并做出最佳的处理，闪烙处理上采取了下降幅度小，回升速度快，不封锁可控硅的方法，能向电场提供最大的有效电晕功率。
➢提供多种供电运行方式，可满足各种不同工况条件的要求。
➢操作使用方便，设备的开机，停机，参数显示，参数设定，运行方式的变换都可通过操作面板上键盘实现。
➢显示内容丰富，显示器可显示十多种参数和信息。
➢参数设定具有经历功能，设定的参数断电后无需重新设定，给用户带来专门大的方便。
➢爱护功能完善，具有十一种故障爱护和报警功能。
➢具有RS485通讯接口，可方便地实现远地操纵。
技术讲明使用条件1．操纵柜使用的环境温度为0～40℃。
高压硅整流变压器使用的环境温度为不高于＋40℃，不低于变压器有所规定的凝点温度。
2．空气最大相对湿度不超过90％（在相当于空气温度20±5℃时）。
3．设备周围的气体应无导电尘埃，和含有腐蚀金属或绝缘材料的气体或蒸汽存在。
4．无爆炸性危险的环境，操纵室周围无剧烈震动和冲击，垂直倾斜度不超过5％。
第一章概述 (1)第二章主要技术性能和技术参数 (1)一、使用条件 (1)１、上位机部份： (1)２、下位机部份请参阅有关设备使用说明书。
(1)二、功能和特点 (1)１、运行方式：连续或脱机运行。
(1)２、循环检测和显示功能。
(1)３、控制功能 (1)４、绘制电场伏安特性曲线 (2)５、数据管理 (2)６、缺省值文件库管理功能 (2)７、打印机输出功能 (2)８、口令系统 (2)９、自检功能 (2)１０、能量管理 (2)１１、远程通迅 (2)第三章硬件构成及主要设备 (2)一、系统构成 (2)二、主要设备 (3)第四章软件组成 (3)一、ＩＰＣ系统软件存于子目录＼ＹＬＩＰＣ中，主要文件有： (3)第五章安装与调试 (3)一、安装 (3)二、调试 (3)第六章操作与使用 (4)一、开机 (4)二、工作画面、菜单命令及其操作 (4)１、菜单及状态条 (4)２、Ｔ／Ｒ运行表 (5)３、除尘器示意图 (5)４、Ｔ／Ｒ电表模拟图 (5)５、电流比较图 (6)６、伏安特性曲线 (6)７、状态记录表 (6)８、电磁振打简明表 (6)９、电磁振打模拟图 (6)１０、仓振运行表 (6)１１、电加热运行表 (6)１２、灰斗模拟图 (7)１３、Ａ／Ｄ信号表 (7)１４、实时记录曲线之一----- Ｔ／Ｒ记录 (7)１５、实时记录曲线之二----- 能量浊度记录 (7)１６、历史趋势曲线之一----- Ｔ／Ｒ档案 (7)１７、历史趋势曲线之二----- 能量浊度档案 (7)１８、保存数据档案（Ｆ８） (7)１９、功能菜单之一----- 时间设定 (7)２０、功能菜单之二----- 口令操作 (7)２１、功能菜单之三----- 缺省值文件库管理 (8)２２、功能菜单之四----- Ｆ４（打印） (8)２３、功能菜单之五----- Ｆ６（设定） (8)２４、模式菜单之一、二----- 监控和能量管理 (8)２５、远程通讯 (9)２６、帮助（Ｆ１） (9)２７、退出（Ｆ９） (9)三、关机 (9)四、操作键一览表 (9)第七章维护保养 (9)第八章附录 (9)第一章概述本系统是采用引进的美国ＧＥ公司电除尘电气控制技术设计和制造的电除尘器集散型控制系统，它以一台ＩＰＣ－６１０／５８６Ｘ工业控制计算机为上位机，控制燃煤机组电除尘器的所有高压硅整流设备、顶部电磁振打控制设备、低压振仓控制设备、电加热温度控制设备。
二期电除尘高频电源检验规程一、引用标准1) JB/T8536-1997 《电除尘器机械安装技术条件》2) GBJ148-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》3) GB5051-91 《电气装置安装工程电气设备交接试验标准》4) GB50170-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》5) GBJ131-90 《工业自动化仪表工程质量检验评定标准》6) GB50150-91 《电气装置安装工程电气设备交接试验标准》7) JGJ46-2005 《施工现场临时用电安全技术规范》8) ZB J88 001.7 《电除尘器空载通电升压试验方法》9) ZB J88 008 《电除尘器机械安装技术条件》二、设备检验流程：1、检验前检查：1.1电场本体检修完毕，电场本体内部无人员施工，封锁人口门。
1.2 高压隔离开关的动作应准确到位，接触点应接触良好闭锁可靠。
1.2高频电源预调试，填写高频电源预调记录表。
1.4完成低压系统送电工作。
1.5 完成高频电源送电工作，送电顺序：①高压隔离刀闸接至运行位置；②闭合400V电源柜内刀熔开关；③闭合上位机系统电源。
2、检验步骤:检验步骤分为上位机通讯检测、低压系统检验、冷态检验三部分。
2.1上位机通讯检测运行人员完成高频电源、高频电源配电柜送电工作后，进行上位机系统检测。
1)光纤、电缆、硬件连接。
2)将甲、乙两侧高频电源通过485接口分别连接。
3)两侧高频电源的最后一台分别连接到集控室的网络服务器上。
4)高频电源DSP板中的地址拨码开关及终端电阻拨码开关拨到指定位置。
5)启动上位机系统，进入运行界面。
2.2低压系统检验1)PLC柜上电后，检查PLC程序。
2)柜内振打、加热单体回路检查。
3)低压振打阴阳极电机由于动力电缆没有改变相序，不做正反转检查。
4)通过上位机启停阴阳极振打、加热设备，确保上位机画面、状态指示灯、接触器、就地设备状态一致。
湿电高频电源操作说明及注意事项
一、运行操作:1、启动:点击“启动”按钮
2、停止:点击“停止”按钮
二、电压电流设定:二次电压设定在72KV以下,二次电流设定在1000mA以下。
平常运行建议二次电压设定在35KV左右。
平常运行注意观
察“闪络计数”,如果计数值比较大,数值增加很快,可以
适当缓慢调低二次电压,直到闪络计数为0。
三、故障:当高频电源发出报警,高频变压器会自动停止运行,在“故障号”
栏会显示具体故障信息,红黄闪烁。
此时高频电源不能再次启动,点
击“故障清除”按钮,故障解除后,高频电源才能再次投运。
四、注意事项:高频电源运行之前确保隔离开关柜两个刀闸都打到电场位置。
检
修变压器或者电场内部时都需要把两个隔离刀闸打到接地位置,
确保电场里面已经没电。
湿电冲水操作及注意事项:
1、冲洗电场之前要确保该电场的高频电源停止。
高频电源不停止也没办法冲洗,
有连锁。
2、点击“1#冲洗阀”,点击“开启”,阀门绿色闪烁表示正在打开,大概30s后
开到位,水泵变绿,表示正在冲洗,冲洗时间可以设定为多少分钟,要求时间设定为整数,不能带小数。
冲洗时间到达时,阀门会消失,表示正在关闭,大概30秒后阀门关到位,阀门显示红色,一电场冲洗完毕。
3、二电场冲洗流程跟一电场相同,点击“2#冲洗阀”,点击“开启”。
后续流程
自动完成,跟一电场相同。

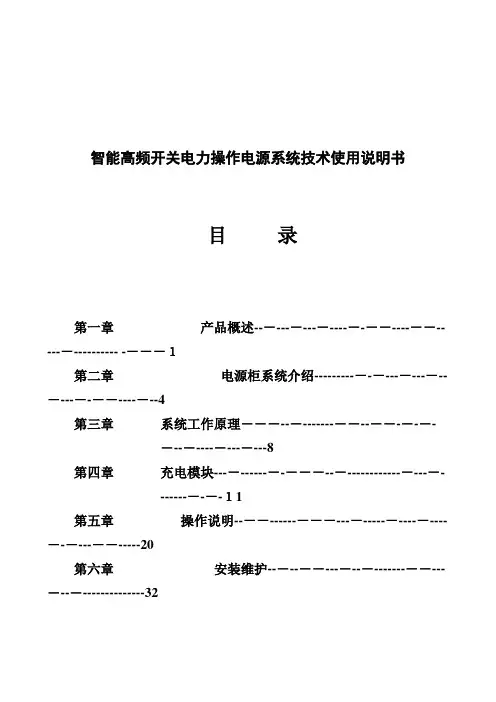

智能高频开关电力操作电源系统技术使用说明书目录第一章产品概述--－---－---－----－-－－----－－-----－---------- -－－－１第二章电源柜系统介绍---------－-－---－---－--－---－-－－----－--4第三章系统工作原理－－－--－-------－－--－－-－-－-－--－----－---－---8第四章充电模块---－------－-－－－--－------------－---－-------－-－-１1第五章操作说明--－－------－－－---－-----－----－----－-－---－－-----20第六章安装维护--－--－－---－--－-------－－---－--－--------------32第一章产品概述ZDGW2型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段,结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。
该电源系统符合电力系统电网运行的要求。
一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程,电池状态，调压状态,馈线接地,开关位置，全过程实时监测、控制与显示。
采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。
2、三环控制系统DC/DＣ高频变换电路采用峰值电流脉宽调制电路（PＷM）,模块采用三环(输出电压环、输出电流环以及峰值电流环)反馈系统,具有很高的动态响应速度和系统稳定性。
３、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时,不均流度在1.５%~３%之间，具有很好的动态均流特性。
４、交流输入范围宽交流输入范围宽达3０4-４56VAC(单相1７6－２64VAC），在电力供应状况复杂的地区亦能可靠的工作。
5、完全热插拔功能，整流模块即插即用，便于检修与维护。
６、采用多级管理技术,保证系统部分故障时能正常运行。
二、系统主要性能指标输出电压范围：194～291ＶDC连续可调输出稳压精度：≤±０.１%输出纹波系数：≤±0.05%输出限压: 270Ｖ DＣ（用户可设定）输出过压告警:270ＶDC （用户设定）输出欠压告警:198V DC （用户设定)输入过压告警：437V AC输入欠压告警：323ＶAC综合效率：≥90%可靠性指标:MTＢF≥10万小时绝缘电组：≥20M绝缘强度:≥2KＶＡC／50Hz 1min系统噪声:≤５0ｄBEMI：符合ＶDC087８ＣLＡSSＡ安全规定：ＩＥＣ 950外形尺寸:2260mm×800mm×600mm(高×宽×深）2360mm×80０ｍｍ×６00ｍm 也可根据用户需要进行设计第二章系统介绍一、系统构成ZDDW2 系列标准电力操作电源系统根据用户的使用要求，可提供下列三种不同的系统，供用户选择，它们是:标准一体柜系统：充电、馈电合并在一个机柜里，最多可配４个充电模块。

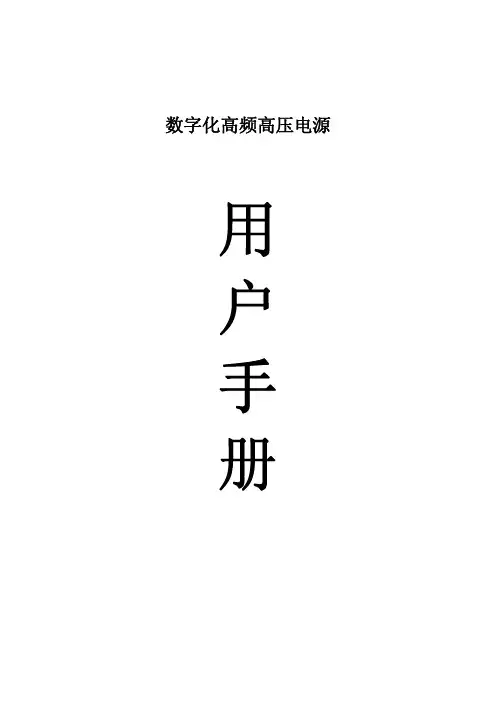

数字化高频高压电源用户手册总 目 录3 1、概述 ………………………………………………52、产品用途和适用范围 ………………………………………………63、型号定义 ………………………………………………4、使用条件 ………………………………………………785、主要技术参数 ………………………………………………6、保护功能及故障的概念 (9)117、主要结构及工作原理 ………………………………………………138、硬件结构和系统配线 ………………………………………………169、控制器使用说明 ………………………………………………3110、安装 ………………………………………………3211、设备维护 ………………………………………………3312、常见故障及处理 ………………………………………………13、产品成套性及联系方式 (38)附图1：高频电源控制系统图附图2：高频电源尺寸结构图1 概述电除尘器微机自动控制供电装置是我公司多年在电除尘器供电电源研究设计经验，综合国内同类最新产品优点的基础之上，采用国际及国内最新的控制概念和智能技术，独立开发的高频高压电源产品。
HP系列型电除尘器微机自动控制供电装置具备以下特点：▲ 先进的火花处理针对不同的工况采用不同的火花处理方式：由于是可关断器件IGBT的应用，闪络时关闭时间相对工频极短。
采用火花“能级”跟踪控制，通过预设最大火花率、步长、上升时间及斜率等控制参数，通过折线升压向电场提供最大的平均电压和平均电流，从而稳定提高除尘效率；▲ 性能优异的中央处理器（CPU）核心控制逻辑采用双DSP结构，DSP从（Slave）数字信号处理器TMS320F28335，DSP负责IGBT驱动和快速信号采集，DSP主（Host）数字信号处理器负责通信和输入输出，二者通过双口RAM进行协调，具有处理功能强，响应速度快，精度高，可靠性好等优点。
▲ 多种运行方式，可根据运行条件选择最优的运行方式。

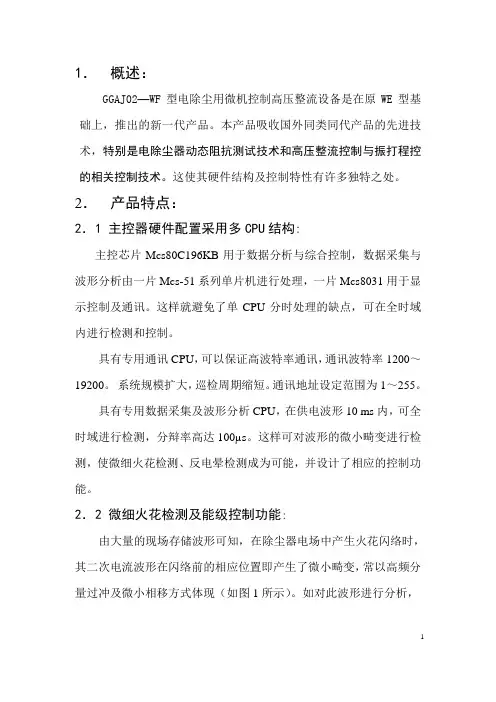

1．概述：GGAJ02—WF型电除尘用微机控制高压整流设备是在原WE型基础上，推出的新一代产品。
本产品吸收国外同类同代产品的先进技术，特别是电除尘器动态阻抗测试技术和高压整流控制与振打程控的相关控制技术。
这使其硬件结构及控制特性有许多独特之处。
2．产品特点：2．1 主控器硬件配置采用多CPU结构:主控芯片Mcs80C196KB用于数据分析与综合控制，数据采集与波形分析由一片Mcs-51系列单片机进行处理，一片Mcs8031用于显示控制及通讯。
这样就避免了单CPU分时处理的缺点，可在全时域内进行检测和控制。
具有专用通讯CPU，可以保证高波特率通讯，通讯波特率1200～19200。
系统规模扩大，巡检周期缩短。
通讯地址设定范围为1～255。
具有专用数据采集及波形分析CPU，在供电波形10 ms内，可全时域进行检测，分辩率高达100µs。
这样可对波形的微小畸变进行检测，使微细火花检测、反电晕检测成为可能，并设计了相应的控制功能。
2．2 微细火花检测及能级控制功能:由大量的现场存储波形可知，在除尘器电场中产生火花闪络时，其二次电流波形在闪络前的相应位置即产生了微小畸变，常以高频分量过冲及微小相移方式体现（如图1所示）。
如对此波形进行分析，1图1 火花放电时二次电流波形必须具有很高的分辩率，且在全时域内检测才能实现。
只有实现对火花能级（幅度、宽度）的检测，才能实现相应的能级控制。
即小火花时不闭锁可控硅，快速恢复。
当突发的大火花产生后（如振打时），才闭锁可控硅以避免燃弧，然后在30ms～50ms 快速恢复到原供电电压的90%，之后进入第二折线平缓升压，提供最大电晕功率输出（如图2、3所示）。
图2图3232．3反电晕检测及峰值跟踪控制功能。
当粉尘比电阻较高（10 ～10 Ω²cm ）。
特别是除尘器的极配造成电流密度不均匀，此时局部反电晕极易发生，当反电晕现象严重时，伏安特性曲线将上翘并斜率反转（如图4所示）。

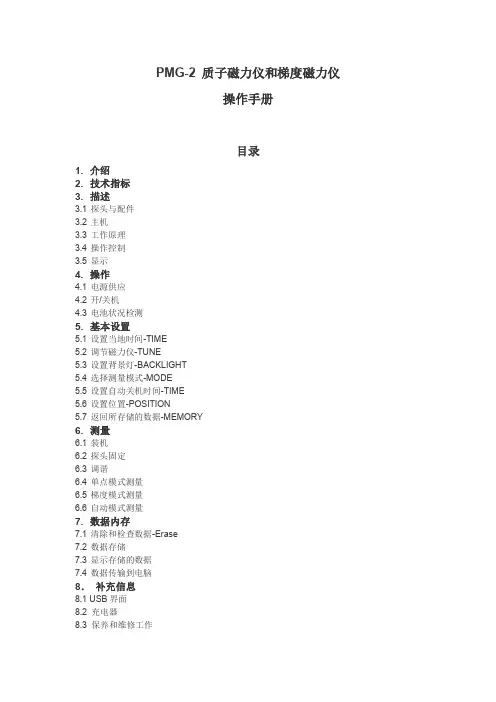

PMG-2 质子磁力仪和梯度磁力仪操作手册目录1. 介绍2. 技术指标3. 描述3.1 探头与配件3.2 主机3.3 工作原理3.4 操作控制3.5 显示4. 操作4.1 电源供应4.2 开/关机4.3 电池状况检测5. 基本设置5.1 设置当地时间-TIME5.2 调节磁力仪-TUNE5.3 设置背景灯-BACKLIGHT5.4 选择测量模式-MODE5.5 设置自动关机时间-TIME5.6 设置位置-POSITION5.7 返回所存储的数据-MEMORY6. 测量6.1 装机6.2 探头固定6.3 调谐6.4 单点模式测量6.5 梯度模式测量6.6 自动模式测量7. 数据内存7.1 清除和检查数据-Erase7.2 数据存储7.3 显示存储的数据7.4 数据传输到电脑8．补充信息8.1 USB界面8.2 充电器8.3 保养和维修工作8.4 存储和运输8.5 保修8.6 装箱单1 介绍PMG-2质子磁力仪是一种有内置电池的便携式仪器。
它通过测量氢原子核的质子旋进频率来测量地磁场的绝对值。
磁感应强度矢量又称为磁场矢量。
PMG-2磁力仪有三种测量模式来测量地磁场：单点（SINGLE）模式只用一个探头工作，测量探头附近的磁场总量。
探头接到探杆的顶端。
梯度（GRAD）模式使用两个探头工作。
两个探头同时测量探头所在位置的磁场总量，梯度值为两个探头所测的水平或者垂直磁场的差值：由上端探头测得的磁场值减去下端探头测得的磁场值。
梯度测量消除了一部分干扰域的不良影响，弥补了区域场的影响，不依赖于地球磁场的日变。
自动（AUTO）模式使用一个探头，在一段设定好的时间内重复测量。
测量开始时间和测量间隔需提前设置好。
本模式用于测量地磁场的日变化。
测量结果存储于内部存储器中。
数据可以通过系统提供的软件用USB线导入电脑中，该软件将数据保存在外部计算机上的文本文件中。
仪器的供电由一个内置的无磁铅酸可充电电池来完成，它的无磁性可保证测量结果的准确性，设备也提供充电器。
GM-II型电除尘高频高压电源产品说明书大连电子研究所目录前言 (3)一、使用条件 (4)二、用途和适用范围 (4)三、技术特点 (4)四、控制功能介绍 (6)五、基本操作与参数设置 (7)六、常见故障判断 (19)七、起吊、安装及存储 (20)八、设备维护和保养 (21)九、主要规格及技术参数 (21)十、附图/表 (22)前言电除尘用高压整流设备作为电除尘系统的关键设备，它的主要作用是通过向电场提供直流高压和直流电流，使进入电场的粉尘在荷电后被捕集到极板，从而达到清灰的目的。
随着国家环保排放标准的不断提高，只有不断的提高电除尘用高压整流设备的控制精度和控制水平，才能有效的提高除尘效率，做到达标排放。
大连电子研究所设计生产的GM-II型电除尘高频高压电源是我公司在传统电除尘用高压整流设备的基础上，结合国内、外高压电源的先进研发经验和技术研发出的新一代产品。
该产品与传统的可控硅常规工频电源相比，性能优异，具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、三相平衡、对电网影响小等多项显著优点，特别是可以较大幅度地提高除尘效率，降低高压整流设备能耗，实现了电除尘器供电电源技术质的飞跃。
目前，GM-II型电除尘高频高压电源已广泛应用于燃煤电厂、冶金、建材、化工等领域的电除尘系统中。
作为新一代电除尘用高压整流设备，GM-II型电除尘高频高压电源以它的高可靠性、高抗干扰能力、高效的节能减排效果、友好的人机界面、人性化的结构设计等受到了用户的普遍欢迎。
我们相信：GM-II型电除尘高频高压电源必将成为您在电除尘工业系统中的首选。
一、使用条件◆海拔不高于2000m；若超过，其额定值应按相关标准作相应修正；◆环境温度：室内控制柜部分-10℃—— +40℃室外主机部分 -50℃—— +45℃◆空气最大相对湿度为90%（在相对于空气20±5℃时）。
◆运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。
◆无剧烈振动和冲击，垂直倾斜不超过5%。
◆输入交流电压持续波动范围不超过额定值的±10%。
◆输入交流电压频率波动范围不超过额定值的±2%。
◆接地电阻小于2Ω。
◆户外运行建议加装遮阳防护棚。
◆要求特殊工作条件时，用户应在订货时提出，并与我公司协商解决。
二、用途和适用范围◆电力：用于火力发电厂锅炉烟气除尘。
◆冶金：用于各种金属冶炼的除尘、原料回收，电捕焦场合。
◆建材：用于水泥等工业过程的除尘、物料回收、尘源抑制等。
◆石化：用于分离原油中的水份、杂质，以及用于制酸、塑料工业中除尘、除雾、各种原料回收等。
◆轻工：用于造纸工业过程中的空气净化、碱回收，餐饮服务行业的除油烟和轻纺工业静电植绒等。
◆电子、医药、精密机械工业：用于净化空气、提高产品质量。
三、技术特点◆最先进的窄脉冲供电特性GM-II型高频高压电源采用特殊技术，具有最先进的窄脉冲供电特性，能向电场输出窄脉冲电压，单脉冲最小宽度可达25μs，脉冲电压峰值可达200KV，是传统高频电源峰值电压的3倍，且脉冲群宽度、脉冲群周期和间歇电流任意可调。
◆更好的除尘效果GM-II型高频高压电源可以向电场输出波形连续、接近平滑的二次电压，二次电压谷值与峰值基本相等，向电场输出的二次电压（平均值）比常规工频电源高15-50%，二次电流比常规工频电源大1.5-2倍。
功能，可以依据不同的工况向电场输出最适合的二次电压波形，适应各种工况场合，提高电场除尘效率。
◆更好的节能效果GM-II型高频高压电源的高频变压器采用紧耦合设计，漏抗非常小，电源转换效率和功率因数均达93%以上。
在相同的工况下应用，GM-II与常规工频电源相比，固有节能率可达30%以上。
◆更人性化的操作GM-II型高频高压电源配置便携式手操器，用户可以便捷地通过手操器对设备进行启、停以及监视/设置操作。
◆成熟的油浸自然冷却技术GM-II型高频高压电源的高频变压器采用油浸式自然冷却，全年温升不超40℃，同时可有效抑制强制油循环冷却的“油流带电”现象。
◆多CPU控制结构GM-II型高频高压电源内置3个高性能32位CPU，多CPU协同作业，合理分配任务资源，配合合理的控制电路和缜密的软件逻辑设计，实现高速的信号采集、精准的信号计算与判断。
◆更好的火花控制特性GM-II型高频高压电源能在全时域内精确检测火花闪络，关断电路的时间小于25µs（工频电源至少需2ms）。
实践证明，从检测到火花闪络、关断IGBT到恢复二次电压、电流，全过程仅需20ms，是常规工频电源的20%，可见控制特性较常规工频电源更好。
◆对供电电源的污染小GM-II型高频高压电源采用三相380VAC供电，三相用电平衡，大大地降低了电除尘配电段上的干式配电变压器自身的损耗，延长了配电变压器的使用寿命；同时其内置多级滤波器，有效抑制回路中的冲击，降低了对电网的污染。
◆更完善的保护功能GM-II型高频高压电源具有科学、合理的模拟电路与数字电路设计，当出现输出短路、IGBT过热、IGBT过流、变压器油温高、联锁断开等问题时，其会自动发出声光报警，并及时、可靠进行自我保护。
◆标准而强大的网络通讯能力GM-II型高频高压电源内置标准CAN-bus和MODBUS ASCⅡ通讯协议，可以与上位机系统、灰网、辅网、SIS系统进行简单、快捷地通讯组态。
◆更高的耐候性GM-II型高频高压电源具有很高的耐候性，即使在恶劣环境（风吹雨打、终日暴晒、低温、潮热或易腐蚀等等）中运行，依然能可靠运行。
◆更方便的安装方式GM-II型高频高压电源的控制器与高频变压器采用一体化结构，体积小、重量轻，直接安装在电除尘器顶部，节省了配电室空间和用户安装成本。
四、控制功能介绍◆调频控制功能GM-II型高频高压电源通过调整逆变频率实现对输出功率的调整，使电除尘器得到合适的电晕电压和电流。
输出频率调整范围1KHz—50KHz，可在手操器、配电室集中控制柜或自动调整。
◆火花频率控制功能当电除尘器电场内产生闪络击穿时，GM-II型高频高压电源精确检测并记录电场的击穿电压，通过自动调频控制方式跟踪闪络电压运行，根据设定的火花频率，自动调整输出电压的恢复速率，从而实现火花频率控制功能。
◆高级间歇供电控制功能高级间歇供电是GM-II型高频高压电源特有的控制功能，是在常规工频电源的间歇供电工作方式的基础上，研发的一种更科学、更合理的控制方式。
常规的间歇供电功能受工频电频率的限制，只能实现间歇比是1:2，1:4，1:6……等偶数停歇，供电脉冲宽度最小为10ms，无法根据工况需要提供适合的间歇比和脉冲宽度。
GM-II型高频高压电源的高级间歇供电功能，采用高频脉冲输出，不受工频电正弦波限制，以25μs为脉冲时基，可以任意调整高频脉冲群的宽度、间歇周期、脉冲群期电流和间歇电流，为电场提供各种适当的波形（如下图1），更有效地降低了时间电流密度，均匀了空间场强的分布，抑制了反电晕的产生，显著地提升了除尘效率，同时还使设备具有了很好的节能效果。
图1. GM-II 在高级间歇供电工作方式下的二次电流波形示意图◆设备自诊断及菜单式操作功能设备上电后自动进入自检程序，无故障后，液晶显示面板进入主显示页面。
通过简便的按键操作和菜单输入，可以对设备的运行参数进行调节及设置。
所有系统控制数据和参数均有掉电保持功能。
五、基本操作与参数设置5.1 注意事项◆高频高压电源内部电气安装前，必须切断高频高压电源主回路进线电源。
◆本设备控制器采用CMOS集成电路制造，易受静电损坏，禁止用手触摸集成电路芯片引脚或线路板引线。
由于维修需要拆卸板件时，必须先释放掉维修人员身上的静电。
◆运行中高频高压电源箱门应关闭严密，禁止随意开启设备箱门。
◆高频高压电源运行过程中，禁止断开高频高压电源控制系统中的断路器。
◆高频高压电源运行过程中禁止触碰控制电路板，以防设备损坏和人身触电危险。
◆禁止在高频高压电源运行状态下操作高压隔离开关。
◆高频高压电源停机后，禁止在直流母线电压降至36V以下前进行电气以及机务检修工作，以防高频滤波电容存电导致人身触电危险。
5.2 首次使用或大修后设备启动前检查◆检查高频高压电源内部连接线及控制板插头是否松动，连接是否正确、可靠。
◆按图纸要求，用万用表检查设备接线，保证接线正确。
◆高频电源控制箱内塑壳断路器QF1（主回路开关）、QF2（控制回路开关）、是否处于断开位置。
◆用2500V兆欧表检查负载（电除尘器电场）绝缘，一般电阻值应在100MΩ以上。
◆检查高压隔离开关柜内的高压隔离刀开关是否已置于“联络（或电场）”位。
5.3 送/断电、启/停步骤5.3.1 启动设备送电步骤（1）送电前，必须按规程确认无任何检修维护作业，且现场条件满足安全运行规程，不会危及人身安全；（2）为保证电除尘器电控系统安全，应严格的按顺序进行高频高压电源送/断电工作；（3）高频高压电源机旁控制箱内的塑壳断路器QF1（主回路开关）、QF2（控制回路开关）合闸前，配电室高频电源配电柜内相应的回路断路器必须处于分闸位置；（4）高频高压电源机旁控制箱内的塑壳断路器QF1（主回路开关）、QF2（控制回路开关）依次合闸；（5）配电室高频电源配电柜内相应的回路断路器合闸；（6）将高压隔离开关柜内的高压隔离刀开关置于“联络（或电场）”位；（7）确认配电室集中控制柜上对应的高频电源的“开-电源-关”转换开关置于“开”位置，“开-遥控-关”转换开关的位置（配电室集中控制柜切至“关”，控制室上位机控制切至“开”）；（8）确认安全联锁箱钥匙开关置于通位；（9）在手操器/集中控制柜/上位机上点击“启动”按钮启动高频高压电源，若高频高压电源指示灯、表计、液晶显示面板上的数据等显示正常，则高频高压电源启动完毕。
注：控制箱内温度达到0℃以上，母排电压上升到450V以上时，方可对设备实施启动升压操作，否则设备不能正常启动。
5.3.2 停止设备断电步骤（1）停机前，必须确认接下来的工作满足运行规程。
（2）为保证电除尘器电控系统安全，应严格的按顺序进行高频高压电源送/断电工作。
（3）在手操器/集中控制柜/上位机上点击“停止”按钮停止高频高压电源，若高频高压电源指示灯、表计、液晶显示面板上的数据等显示正常，则高频高压电源停机完毕。
当高频高压电源停机后需进一步检修，则需继续下列步骤：（4）将高频高压电源控制箱内的塑壳断路器QF1(主回路开关)分闸；（5）按住控制箱内“电容放电”按钮，直至直流母线电压将至36V以下；（6）将控制箱内的塑壳断路器QF2（控制回路开关）分闸；（7）将配电室高频高压电源控制柜内相应的回路断路器分闸；（8）将安全联锁箱钥匙开关置于断位；（9）将高压隔离开关柜内的高压隔离刀开关置于“接地”位；（10）在配电室高频配电柜、高频高压电源、高压隔离开关柜处悬挂明显的检修维护、严禁送电标志牌。
