油缸活塞杆与活塞连接结构

液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。

在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。

此篇文章将详细介绍液压油缸的结构与工作原理。

一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。

1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。

缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。

2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。

在缸盖上还配有进口和出口，用于液体的顺序进入和排出。

3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。

活塞与杆连接，使其能够与缸体内的液体进行压力交换。

活塞杆可以分为单向杆、双向杆、中空杆等多个种类。

4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。

密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。

5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。

杆的材料通常采用高强度合金钢或不锈钢等材料。

二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。

液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。

具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。

当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。

在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。

在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

液压缸（又称油缸）是液压系统中常用的一种执行元件，是把液体的压力能转变为机械能的装置，主要用于实现机构的直线往复运动，也可以实现摆动，其结构简单，工作可靠，应用广泛。

3.1 液压缸的类型及特点液压缸可按运动方式、作用方式、结构形式的不同进行分类，其常见种类如下。

3.1.1活塞式液压缸活塞式液压缸可分为双杆式和单杆式两种结构形式，其安装又有缸筒固定和活塞杆固定两种方式。

3.1.1.1双杆活塞液压缸双活塞杆液压缸的活塞两端都带有活塞杆，分为缸体固定和活塞杆固定两种安装形式，如图3．1所示。

图3.1 双活塞杆液压缸安装方式简图因为双活塞杆液压缸的两活塞杆直径相等，所以当输入流量和油液压力不变时，其往返运动速度和推力相等。

则缸的运动速度V 和推力F 分别为：)(422d D q A q v v -==πη （3.1）m p p d D F ηπ))((42122--= （3.2）式中: 1p 、2p --分别为缸的进、回油压力；v η、m η--分别为缸的容积效率和机械效率；D 、d--分别为活塞直径和活塞杆直径；q--输入流量；A--活塞有效工作面积。

这种液压缸常用于要求往返运动速度相同的场合。

3.1.1.2单活塞杆液压缸单活塞杆液压缸的活塞仅一端带有活塞杆，活塞双向运动可以获得不同的速度和输出力，其简图及油路连接方式如图3.2所示。

(1)当无杆腔进油时[图3.2（a ）]，活塞的运动速度1v 和推力1F 分别为v v D q A q v ηπη2114==（3.3）m m p d D p D A p A p F ηπη])([4)(2221222111--=-= （3.4）(2)当有杆腔进油时[图3.2(b)]，活塞的运动速度2v 和推力2F 分别为v v d D q A q v ηπη)(42222-==（3.5）m m p D p d D A p A p F ηπη])[(4)(2212211222--=-= （3.6）式中符号意义同式（3.1）、式（3.2）。

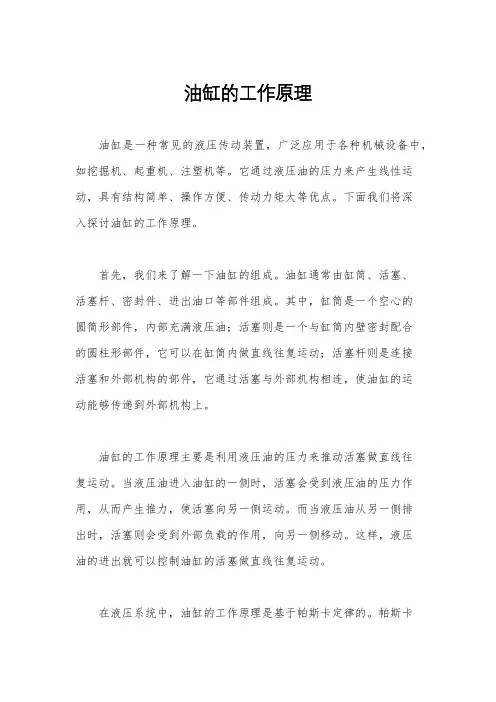

油缸的工作原理油缸是一种常见的液压传动装置，广泛应用于各种机械设备中，如挖掘机、起重机、注塑机等。

它通过液压油的压力来产生线性运动，具有结构简单、操作方便、传动力矩大等优点。

下面我们将深入探讨油缸的工作原理。

首先，我们来了解一下油缸的组成。

油缸通常由缸筒、活塞、活塞杆、密封件、进出油口等部件组成。

其中，缸筒是一个空心的圆筒形部件，内部充满液压油；活塞则是一个与缸筒内壁密封配合的圆柱形部件，它可以在缸筒内做直线往复运动；活塞杆则是连接活塞和外部机构的部件，它通过活塞与外部机构相连，使油缸的运动能够传递到外部机构上。

油缸的工作原理主要是利用液压油的压力来推动活塞做直线往复运动。

当液压油进入油缸的一侧时，活塞会受到液压油的压力作用，从而产生推力，使活塞向另一侧运动。

而当液压油从另一侧排出时，活塞则会受到外部负载的作用，向另一侧移动。

这样，液压油的进出就可以控制油缸的活塞做直线往复运动。

在液压系统中，油缸的工作原理是基于帕斯卡定律的。

帕斯卡定律是指在一个封闭的不可压缩流体系统中，施加在这个系统的任何一个部分上的压力，都将被传递到这个系统的其他各个部分上，并且保持相同大小。

因此，当液压油进入油缸时，在活塞上产生的压力将被传递到活塞的另一侧，从而推动活塞做直线往复运动。

油缸的工作原理也与密封件的作用密不可分。

密封件在油缸中起着密封液压油的作用，防止液压油泄漏，同时也能减小活塞与缸筒之间的摩擦力，保证油缸的正常工作。

因此，密封件的质量和安装位置对油缸的工作效果有着重要的影响。

除了上述基本工作原理外，油缸还可以通过改变液压油的进出方式来实现不同的工作效果。

例如，通过改变液压油的流量、压力、进出口的位置等参数，可以实现油缸的加速、减速、停止等运动控制，从而满足不同工况下的需求。

总之，油缸作为液压传动装置的重要组成部分，其工作原理是基于液压油的压力来推动活塞做直线往复运动。

通过合理设计油缸的结构和控制液压油的进出，可以实现油缸在各种机械设备中的精准控制和应用。

液压缸铰接原理
液压缸铰接原理主要是通过在液压缸中采用铰接结构，实现活塞杆和活塞之间的相对转动。

这种铰接结构可以使得活塞杆在运动过程中可以绕着活塞的轴线进行旋转，从而实现了活塞杆的任意方向的运动。

在液压缸的铰接结构中，活塞杆的一端与活塞相连，而另一端则与机械臂相连。

当液压油进入液压缸后，活塞杆会推动机械臂运动，同时由于活塞杆的铰接结构，机械臂可以绕着活塞的轴线进行旋转，从而实现任意方向的运动。

此外，在液压缸的铰接结构中，还可以通过调节活塞杆和活塞之间的间隙，来控制液压缸的运动精度和稳定性。

这种间隙的大小可以影响液压缸的灵敏度和精度，过大的间隙会导致液压缸运动不平稳，而过小的间隙则会导致液压缸运动阻力过大。

在液压缸的铰接结构中，还可以通过增加阻尼孔或阻尼器等装置，来调节液压缸的阻尼比。

这种阻尼比的大小可以影响液压缸的运动速度和稳定性，过大的阻尼比会导致液压缸运动缓慢，而过小的阻尼比则会导致液压缸运动不稳定。

总之，液压缸铰接原理是通过在液压缸中采用铰接结构，实现活塞杆和活塞之间的相对转动，从而实现了活塞杆的任意方向的运动。

同时，还可以通过调节活塞杆和活塞之间的间隙和增加阻尼装置等手段，来控制液压缸的运动精度、稳定性和速度。

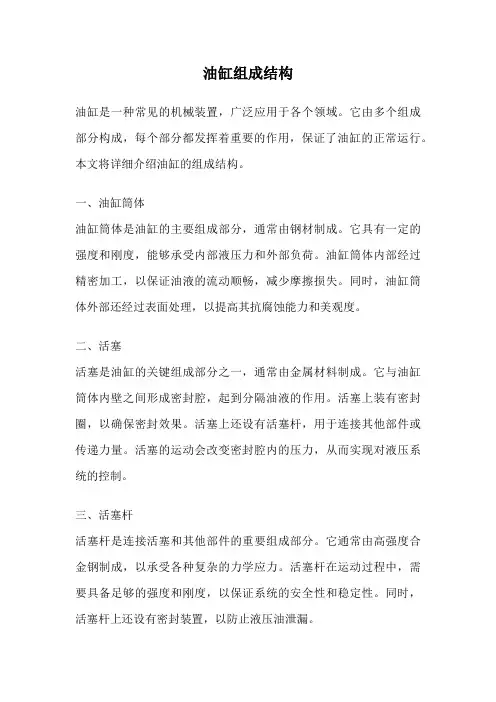

油缸组成结构油缸是一种常见的机械装置，广泛应用于各个领域。

它由多个组成部分构成，每个部分都发挥着重要的作用，保证了油缸的正常运行。

本文将详细介绍油缸的组成结构。

一、油缸筒体油缸筒体是油缸的主要组成部分，通常由钢材制成。

它具有一定的强度和刚度，能够承受内部液压力和外部负荷。

油缸筒体内部经过精密加工，以保证油液的流动顺畅，减少摩擦损失。

同时，油缸筒体外部还经过表面处理，以提高其抗腐蚀能力和美观度。

二、活塞活塞是油缸的关键组成部分之一，通常由金属材料制成。

它与油缸筒体内壁之间形成密封腔，起到分隔油液的作用。

活塞上装有密封圈，以确保密封效果。

活塞上还设有活塞杆，用于连接其他部件或传递力量。

活塞的运动会改变密封腔内的压力，从而实现对液压系统的控制。

三、活塞杆活塞杆是连接活塞和其他部件的重要组成部分。

它通常由高强度合金钢制成，以承受各种复杂的力学应力。

活塞杆在运动过程中，需要具备足够的强度和刚度，以保证系统的安全性和稳定性。

同时，活塞杆上还设有密封装置，以防止液压油泄漏。

四、密封装置密封装置是油缸中的重要组成部分，用于防止液压油泄漏，保持系统的正常工作。

常见的密封装置有密封圈、密封垫等。

它们通常由弹性材料制成，具有较好的密封性和耐磨性。

密封装置的质量和性能直接影响油缸的工作效果和寿命。

五、油液油缸中的油液是油缸工作的重要介质，起到传递力量、润滑和冷却的作用。

油液通常为液压油，具有较高的粘度和抗氧化性能。

在油缸中，油液需要保持清洁和稳定，以确保系统的正常运行。

同时，油液还需要进行定期更换和维护，以保证其性能稳定。

六、支撑装置支撑装置是油缸的重要辅助部件，用于支撑和固定油缸的位置。

常见的支撑装置有支撑脚、支架等。

支撑装置需要具备足够的强度和稳定性，以承受油缸的重量和外部负荷。

同时，支撑装置还需要根据具体情况进行调整和安装，以确保油缸的正常运行。

油缸的组成结构包括油缸筒体、活塞、活塞杆、密封装置、油液和支撑装置。

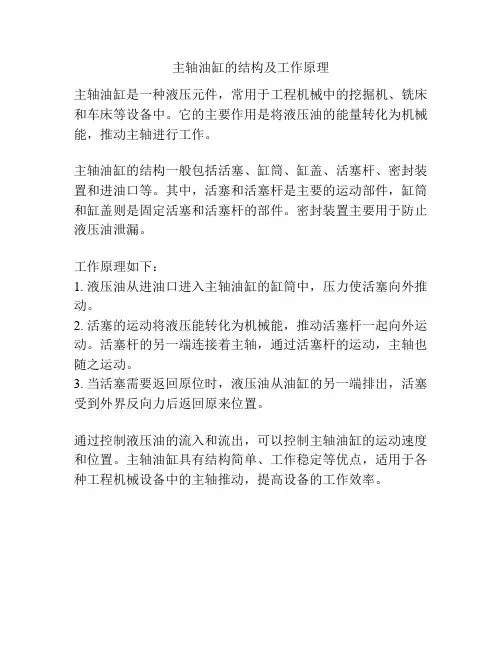

主轴油缸的结构及工作原理
主轴油缸是一种液压元件，常用于工程机械中的挖掘机、铣床和车床等设备中。

它的主要作用是将液压油的能量转化为机械能，推动主轴进行工作。

主轴油缸的结构一般包括活塞、缸筒、缸盖、活塞杆、密封装置和进油口等。

其中，活塞和活塞杆是主要的运动部件，缸筒和缸盖则是固定活塞和活塞杆的部件。

密封装置主要用于防止液压油泄漏。

工作原理如下：
1. 液压油从进油口进入主轴油缸的缸筒中，压力使活塞向外推动。

2. 活塞的运动将液压能转化为机械能，推动活塞杆一起向外运动。

活塞杆的另一端连接着主轴，通过活塞杆的运动，主轴也随之运动。

3. 当活塞需要返回原位时，液压油从油缸的另一端排出，活塞受到外界反向力后返回原来位置。

通过控制液压油的流入和流出，可以控制主轴油缸的运动速度和位置。

主轴油缸具有结构简单、工作稳定等优点，适用于各种工程机械设备中的主轴推动，提高设备的工作效率。

标题：液压缸活塞和活塞杆动密封沟槽尺寸和公差探讨一、引言液压系统广泛应用于各种工业领域，而活塞和活塞杆的密封沟槽尺寸和公差对系统性能有着重要影响。

本文将从深度和广度两个方面，探讨液压缸活塞和活塞杆动密封沟槽尺寸和公差的相关内容，以帮助读者更好地理解和应用。

二、液压缸活塞和活塞杆动密封1. 活塞密封原理活塞密封是液压缸中非常重要的部件，其密封性能直接影响着液压系统的工作效率和稳定性。

活塞密封通常由密封圈和密封沟槽构成，密封圈可为O型圈、Y型圈或斜面密封圈等，而密封沟槽的尺寸和公差对密封圈的安装和工作状态至关重要。

2. 活塞杆动密封原理与活塞密封类似，活塞杆动密封也是液压缸中的重要部件。

它通常由密封圈和密封沟槽构成，密封圈可为双向密封圈、单向密封圈或组合密封圈等，而密封沟槽的尺寸和公差对密封圈的工作状态和寿命有着直接影响。

三、液压缸活塞和活塞杆动密封沟槽尺寸和公差的深度探讨1. 沟槽尺寸的选择原则液压缸活塞和活塞杆动密封沟槽的尺寸选择需符合以下原则：首先是保证密封圈的可靠安装和工作状态，其次是考虑密封效果和密封寿命，最后是考虑生产和加工的可行性。

2. 公差的控制要求在选择沟槽尺寸的对于公差的控制也至关重要。

公差过大会导致密封圈的安装困难，而公差过小则会影响密封效果和密封寿命。

对于活塞和活塞杆密封沟槽的公差，需在满足密封要求的前提下，尽量减小公差范围。

四、液压缸活塞和活塞杆动密封沟槽尺寸和公差的广度探讨1. 沟槽尺寸和公差的国际标准液压缸活塞和活塞杆动密封沟槽的尺寸和公差通常遵循ISO标准或国家标准。

了解和应用这些标准对于工程设计和产品加工都具有重要意义，能够保证密封部件的互换性和可靠性。

2. 沟槽尺寸和公差的影响因素除了标准规定的尺寸和公差，实际生产过程中还需考虑材料特性、工艺加工精度、密封圈形变和工作环境等多方面因素。

在设计和选择沟槽尺寸和公差时，需要全面考虑多种影响因素，以确保密封部件的稳定性和可靠性。

活塞连杆组的工作原理
活塞连杆组是内燃机中的一个重要部件，其工作原理是将活塞与曲轴通过连杆连接起来，实现转换运动的功能。

活塞连杆组通常包括活塞、连杆和曲轴三个部分。

活塞与气缸内的气缸壁紧密配合，并能在气缸内做直线运动。

连杆一端与活塞销连接，另一端与曲轴销连接。

曲轴是一个特殊的轴，具有一系列弧状曲线，能将活塞线性运动转变为曲轴的回转运动。

通过活塞连杆组的工作过程，可以实现活塞直线往复运动向曲轴转化的转换。

当发动机工作时，活塞在气缸内做上下往复运动，活塞与连杆通过活塞销连接，将活塞运动的直线运动转换为连杆的转动运动。

连杆的另一端与曲轴销连接，将连杆的转动运动传递给曲轴。

此时，曲轴的弧状曲线将连杆的转动运动转化为自己的回转运动，进而带动其他部件的工作。

例如，曲轴的回转运动可以通过连杆组传递给凸轮轴，驱动汽门的开闭；同时，曲轴还可以通过连杆组传递转矩到传动系统，如发动机的输出轴。

总之，活塞连杆组通过将活塞的直线运动转化为曲轴的回转运动，实现能量的转换和传递，使内燃机正常工作。

它是发动机中重要的连接部件，对发动机的性能和可靠性都有重要影响。

油缸活塞杆本文由欧贝特提供定义油缸活塞杆顾名思义，是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。

以液压油缸为例，由：缸筒、活塞杆（油缸杆）、活塞、端盖几部分组成。

其加工质量的好坏直接影响整个产品的寿命和可靠性。

油缸活塞杆加工要求高，其表面粗糙度要求为Ra0.4～0.8um，对同轴度、耐磨性要求严格。

加工方法油缸活塞杆采用滚压加工，由于表面层留有表面残余压应力，有助于表面微小裂纹的封闭，阻碍侵蚀作用的扩展。

从而提高表面抗腐蚀能力，并能延缓疲劳裂纹的产生或扩大，因而提高油缸杆疲劳强度。

通过滚压成型，滚压表面形成一层冷作硬化层，减少了磨削副接触表面的弹性和塑性变形，从而提高了油缸杆表面的耐磨性，同时避免了因磨削引起的烧伤。

滚压后，表面粗糙度值的减小，可提高配合性质。

同时，降低了油缸杆活塞运动时对密封圈或密封件的摩擦损伤，提高了油缸的整体使用寿命。

滚压技术加工原理：它是一种压力光整加工，是利用金属在常温状态的冷塑性特点，利用滚压刀具对工件表面施加一定的压力，使工件表层金属产生塑性流动，填入到原始残留的低凹波谷中，而达到工件表面粗糙值降低。

由于被滚压的表层金属塑性变形，使表层组织冷硬化和晶粒变细，形成致密的纤维状，并形成残余应力层，硬度和强度提高，从而改善了工件表面的耐磨性、耐蚀性和配合性。

滚压是一种无切削的塑性加工方法。

应用油缸活塞杆的应用决定了它需要很好的耐磨，耐腐蚀以及防锈能力，因此通常油缸活塞杆的生产都会在表面镀一层铬。

镀铬泛指电镀铬，一般说的是工业机械上的镀硬铬。

铬是一种微带蓝色的银白色金属，相对原子质量51．99，密度6．98～7．21g ／cm3，熔点为1857～1920℃，金属铬在空气中极易钝化，表面形成一层极薄的钝化膜，从而显示出贵金属的性质，同时由于隔绝了材料与外界的接触，因此，但镀铬层没有被磨损时，油缸活塞杆就不会生锈。

镀铬层具有很高的硬度，根据镀液成分和工艺条件不同，油缸活塞杆的镀铬层硬度一般可达HRC58~HRC62。

油缸结构及工作原理
油缸是一种常见的液压元件，主要用于转换液体压力能为机械能，实现线性运动或者力的传递。

油缸的结构通常由缸体、活塞和油封三部分组成。

缸体是油缸的外壳，通常采用铸铁或者钢制成。

缸体内部分为两个大小不同的腔室，一个是活塞腔，另一个是油液腔。

活塞是油缸内部的可移动组件，主要由活塞头和活塞杆组成。

活塞头与活塞杆通过螺纹连接在一起。

油封是油缸中用于防止液体泄漏的组件，通常安装在活塞腔和油液腔之间，可有效防止液体泄漏。

油缸的工作原理是基于液压原理。

当液体通过油缸的入口进入到油液腔时，由于入口处的压力，液体将对活塞施加压力。

这个压力会使活塞向外运动，同时驱动活塞杆和与其连接的外部装置。

反之，如果液体从油缸的出口流出，液体将对活塞施加反向的压力，使活塞向内运动。

通过控制液体进入和流出的流量和压力，可以实现对活塞的精确控制和力的传递。

总之，油缸通过液体压力能实现力的传递和线性运动，广泛应用于工程机械、航空航天、汽车制造等领域。

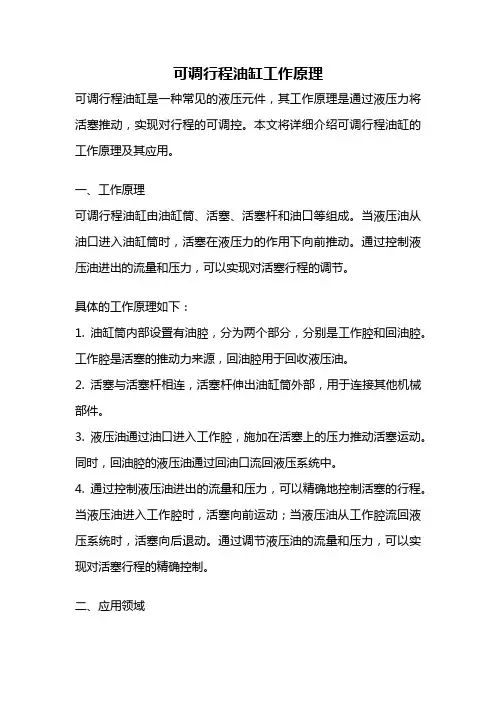

可调行程油缸工作原理可调行程油缸是一种常见的液压元件，其工作原理是通过液压力将活塞推动，实现对行程的可调控。

本文将详细介绍可调行程油缸的工作原理及其应用。

一、工作原理可调行程油缸由油缸筒、活塞、活塞杆和油口等组成。

当液压油从油口进入油缸筒时，活塞在液压力的作用下向前推动。

通过控制液压油进出的流量和压力，可以实现对活塞行程的调节。

具体的工作原理如下：1. 油缸筒内部设置有油腔，分为两个部分，分别是工作腔和回油腔。

工作腔是活塞的推动力来源，回油腔用于回收液压油。

2. 活塞与活塞杆相连，活塞杆伸出油缸筒外部，用于连接其他机械部件。

3. 液压油通过油口进入工作腔，施加在活塞上的压力推动活塞运动。

同时，回油腔的液压油通过回油口流回液压系统中。

4. 通过控制液压油进出的流量和压力，可以精确地控制活塞的行程。

当液压油进入工作腔时，活塞向前运动；当液压油从工作腔流回液压系统时，活塞向后退动。

通过调节液压油的流量和压力，可以实现对活塞行程的精确控制。

二、应用领域可调行程油缸在工业领域有着广泛的应用，常见的应用领域包括：1. 机械加工领域：可调行程油缸常用于机床、冲压机、锻压机等设备中，用于实现工件的定位、夹紧、升降等功能。

2. 汽车制造领域：可调行程油缸被广泛应用于汽车生产线上，用于各种装配工作、零部件的定位和调整等。

3. 食品加工领域：可调行程油缸可以用于食品加工设备中，如面包机、饼干机等，用于实现面团的压制、切割等工作。

4. 矿山机械领域：可调行程油缸在采矿设备中的应用十分广泛，如矿用提升机、矿用输送机等，用于实现矿石的运输、升降等。

5. 冶金设备领域：可调行程油缸在冶金设备中也有重要应用，如连铸机、轧机等，用于实现金属材料的连续铸造、轧制等过程。

三、优势与特点可调行程油缸相比于固定行程油缸具有以下优势与特点：1. 灵活性高：可调行程油缸可以根据实际需求灵活调整活塞的行程，适应不同工作场景的需求。

2. 精度高：可调行程油缸通过控制液压油的流量和压力，可以实现对活塞行程的精确控制，提高工作的精度和稳定性。

第四节液压缸结构及连接关系1.缸盖、缸底与缸筒的连接（图4-1-9）图4-4-1有活塞杆穿行其间的密封端盖组件叫缸盖；无活塞杆穿过的缸盖叫缸底。

拉杆式结构简单、工艺性好、缸筒加工方便，但端盖的重量和体积较大，拉杆受力后会拉伸变形，影响密封效果，适用于中低压液压缸。

焊接式将端盖直接焊接在缸筒上，强度高，制造简单，但容易引起焊接变形，焊接热的影响区材料性能有所下降，因而焊口距离缸筒内壁工作面不应小于20㎜，另外焊接式维修时需破坏缸盖才行。

螺纹连接螺纹连接分为内螺纹连接和外螺纹连接两种形式。

这种结构外形美观，、结构紧凑、连接可靠、体积小、重量轻。

但螺纹与缸筒要求同心，这种结构多为小型液压缸。

外卡键连接卡键由两个半环卡键组成，固定可以用卡键帽。

这种连接结构紧凑，连接强度好，拆装亦较方便。

但是缸筒端部开出的卡键槽对缸壁的强度有所削弱内卡键连接内卡键连接的卡键一般由三瓣组成，第三瓣的切口平面必须与轴线平行，否则卡健装不进去。

这种连接的优点同外卡键连接，但装拆不便。

法兰连接缸筒的端部设计有法兰，用螺栓将其与端盖连接起来。

法兰与缸筒有整体式的也有焊接式的，整体式多为铸件或锻件缸筒，加工余量较大，浪费材料；焊接式的多为缸质缸筒，将无缝钢管与法兰焊接在一起。

阀兰连接结构简单、连接可靠、装拆方便。

但是外形尺寸和重量较大。

弹性挡圈式弹性挡圈式有弹性卡圈和钢丝弹性卡圈两种形式。

由于他们都是标准件，因此使用方便。

但这种连接的承载能力不强，拆装不方便，尤其是缸丝，必须用专用工具。

一般用于低压油缸。

2.活塞与活塞杆的连接活塞与活塞杆的连接结构有多种形式，如图4-4-2a所示，为螺纹连接，活塞可用锁紧螺母紧固在活塞的连接部位，优点是连接稳固、可靠，或塞与活塞杆之间无轴向公差要求，缺点是螺纹加工和装配较麻烦。

图4-4-2b为卡键连接，这种连接方式结构简单、拆装方便、连接强度较高并且活塞借助径相间隙常有少量浮动，使活塞在缸筒中运动时不易被卡滞，但活塞和活塞杆之间有轴向公差，该轴向间隙图会造成活塞对活塞杆的不必要的轴向窜动。

铰接油缸的工作原理
铰接油缸是一种常用的液压执行元件，用于实现机械装置的转动和倾斜运动。

它由两个活塞式液压缸组成，活塞杆上连接转动部件，通过液压油推动活塞，实现旋转运动。

一、液压系统
二、油缸
铰接油缸由两个液压缸组成，每个液压缸都有一个活塞和活塞杆。

活塞分为两个腔室，一个是工作腔室，一个是回油腔室。

液压油通过液压管路进入工作腔室，推动活塞向前移动；而回油腔室则是油液回流的通道。

活塞杆连接了转动部件，通过液压油的推动实现旋转运动。

液压油通过液压管路从油缸进入活塞杆的腔室，推动活塞杆向外伸缩。

当液压油进入活塞杆腔室时，活塞杆顺时针或逆时针转动。

当活塞杆末端腔室的液压油通过油管返回油箱时，活塞杆停止旋转。

三、工作装置
1.液压泵通过吸油动作将油液从油箱中抽吸到液压系统中。

2.液压阀根据系统的控制信号，调整液压油的流量和压力，控制活塞的运动。

3.液压油经过液压管路进入到铰接油缸的工作腔室，推动活塞向前移动，同时推动活塞杆旋转。

4.油液经过活塞杆的腔室，通过油管回流到油箱中。

5.当活塞杆旋转到要求的位置时，液压泵停止供给液压油，铰接油缸停止工作。

总结：
铰接油缸通过液压油的推动实现机械装置的转动和倾斜运动。

液压系统提供动力，油缸负责将液压油转化为机械运动，工作装置用于连接活塞杆和转动部件。

通过液压油的推动，活塞杆和转动部件实现旋转，从而实现机械装置的工作。

液压增压油缸结构原理液压增压油缸是目前普遍采用的一种液压元件，其结构与工作原理相对简单，但却能够面对高压、高速、双向工作等各种极其苛刻的工况，被广泛应用于冶金、电力、机械、矿山、建筑等行业。

本文将详细介绍液压增压油缸的结构原理，并分析其特点和优点。

1. 主体结构液压增压油缸主要由外围管体、套管、活塞杆、活塞和密封元件等部分组成。

它们通过紧密配合和各自的功能协作来实现液压增压的作用。

外围管体为增压油缸的主体，是由角钢、工字钢等型材焊接而成。

套管是通过连接管与外围管体相结合，作为增压油缸外部液压油的连接端。

活塞杆上装有活塞，通过密封元件与套管连接，从而分隔出内腔和外腔。

液压增压油缸的内腔称为上腔，外腔称为下腔。

2. 液压系统液压增压油缸的液压系统主要由功率机构、控制阀和油路管路组成。

功率机构是液压系统的驱动元件，控制阀则是用来控制液压增压器内部油液流动，并通过油路管路将增压油缸内外的油液相互连接。

1. 低压油液进入增压油缸的下腔，同时下腔内的活塞向上移动，将油液挤压至上腔。

2. 介质油液在上腔内向四面八方传递，使上腔内的压力快速提高，通过液压控制阀，使油液正向流入增压油缸的套管部分，以保持内部压力平稳。

3. 随着上腔内油液压力的增加，上腔内的活塞杆也随之向下移动，直到整个工作过程结束。

需要注意的是，当活塞受到额外的来自工作部件的载荷时，会产生较强的反作用力，这会影响到增压油缸的正常工作。

增压油缸必须设计为双向工作的，并根据实际情况调整其内部压力，以保证其稳定性和可靠性。

三、液压增压油缸的特点和优点1. 高压能力液压增压油缸的增压能力高，可以支持高达2千兆帕的压力值，这超出了常见的一般液压设备的工作测试要求。

在一些高时间、高速、高压的自动化生产线上，液压增压油缸可以胜任各项要求。

2. 双向工作液压增压油缸可以双向工作，通常是额定压力的2/3至3/4。

并且能够稳定性地实现其工作，且具有精确度高的特点。

3. 高效输出液压增压油缸通过增压油液来提供较大的力或力矩输出，相比于机械设备等其他方式，其效率更高、精度更高、速度更快。

液压油缸的基础知识解析，值得收藏液压油被压入液压筒内会产生很大的压力，这个压力已经应用到众多的机械设备中，这次我们来说说有关液压缸的内容！液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。

它结构简单、工作可靠。

用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。

液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。

缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。

01 液压缸的组成▼液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

▲常用液压缸结构图缸筒：缸筒是液压缸的主体零件，它与缸盖、活塞等零件构成密闭的容腔，推动活塞运动。

缸盖：缸盖装在液压缸两端，与缸筒构成紧密的油腔。

通常有焊接、螺纹、螺栓、卡键和拉杆等多种连接方式，一般根据工作压力，油缸的连接方式，使用环境等因素选择。

活塞杆：活塞杆是液压缸传递力的主要元件。

材料一般选择中碳钢（如45号钢）。

油缸工作时，活塞杆受推力、拉力或弯曲力矩等，固保证其强度是必要的；并且活塞杆常在导向套中滑动，配合应合适。

活塞：是将液压能转为机械能的主要元件，它的有效工作面积直接影响液压缸的作用力和运动速度。

活塞与活塞杆连接有多种形式，常用的有卡环型、轴套型和螺母型等。

导向套：导向套对活塞杆起导向和支撑作用，它要求配合精度高，摩擦阻力小，耐磨性好，能承受活塞杆的压力、弯曲力以及冲击振动。

内装有密封装置以保证缸筒有杆腔的密封，外侧装有防尘圈，以防止杂质、灰尘和水分带到密封装置处，损坏密封。

单杆活塞液压缸差动连接工作原理
单杆活塞液压缸差动连接是一种常见的液压系统连接方式，其工作原理如下：
1. 液压系统中有两个单杆活塞液压缸，一个被称为主缸，另一个被称为从缸。

主缸和从缸通过液压管道相连，形成一个封闭的液压回路。

2. 主缸和从缸的活塞直径不同，导致两个活塞在面积上存在差异。

通常情况下，主缸的活塞面积较大，从缸的活塞面积较小。

3. 当液压系统提供压力油进入主缸时，由于主缸的活塞面积较大，所受到的压力油力较大，从而推动主缸的活塞向前运动。

4. 同时，从缸的活塞受到主缸活塞向前运动所产生的压力油力的作用，由于从缸的活塞面积较小，所受到的压力油力较小，从而推动从缸的活塞向前运动。

5. 由于主缸和从缸的活塞直径不同，所以在相同压力下，主缸活塞的运动速度较慢，从缸活塞的运动速度较快。

6. 当压力油从主缸流入从缸时，活塞面积差异导致的速度差异将会产生一个力差，即差动力。

这个差动力可以用来驱动负载或执行特定的工作。

总结起来，单杆活塞液压缸差动连接通过利用活塞面积差异产生的
速度差异来产生差动力，从而实现驱动负载或执行特定工作的目的。
