纳雍县第四中学物理实验报告实验名称：一.实验目的1. ；2. ；3. 。

二.实验原理1.认识仪器A.电磁打点计时器（1）构造：①，②，③，④ ,⑤，⑥，⑦，⑧，⑨。

（2）工作条件：工作电压为V的电源,电源频率为50Hz时，每隔s打一个点。

（3）工作原理：接通交流电源后，线圈中产生周期性变化的磁场,振片被磁化,其极性随线圈中电流方向变化导致的磁场的变化而变化，于是振片和永久磁体之间就产生了周期性的引力和斥力，振片就上下振动，带动振针上下振动，通过复写纸在纸带上打下点迹。

（4）使用方法：通电之前，把纸带穿过限位孔，再把套在轴上的复写纸压在纸带上面，再把纸带与物体连接，接通电源，让物体带动纸带一起运动，振针就通过复写纸在纸带上留下一行小点，纸带上各点之间的距离表示相应时间间隔中物体的位移，由点的情况就可以分析物体的运动情况。

B.电火花打点计时器（1）构造：如图所示。

（2）工作条件：用流电源，工作电压V，当电源频率为Hz时，隔0.02s打一个点。

（3）工作原理:电火花计时器中有一个将正弦式交变电流转化为脉冲式交变电流的装置。

当计时器接通220V、50Hz的交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹。

（4）使用方法:与电磁打点计时器基本相同，使用时，墨粉纸盘套在纸盘轴上，纸带在墨粉纸盘下面穿过限位孔，当接通电源、按下脉冲输出开关时纸带朝向墨粉纸盘的一面就打上了一行小点。

2.实验原理（1）两种打点计时器当接通50 Hz的交流电时，都是每隔0.02 s打一次点。

（2）当纸带跟运动物体连在一起时，打点计时器打在纸带上的点就相应地表示出物体在不同时刻的位置，线段上各点之间的间隔就表示出运动物体在不同时间内的位移，根据平均速度的定义式v＝，当Δt很短时，可以认为ΔxΔt等于t时刻的瞬时速度。

（3）用表格或v-t图象描述物体的运动规律。

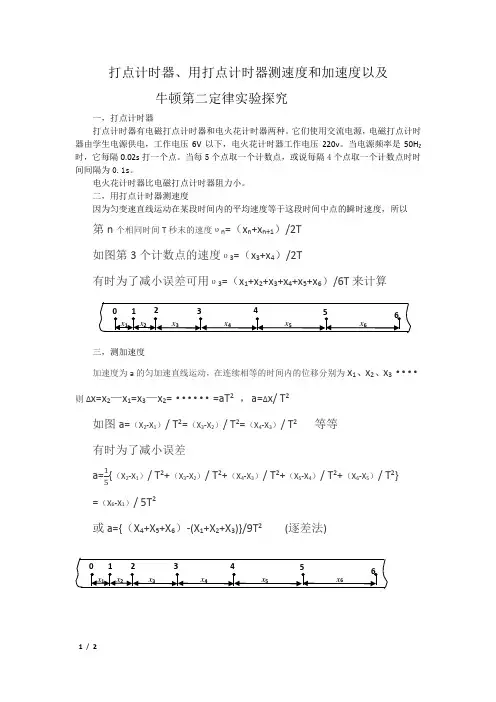

打点计时器、用打点计时器测速度和加速度以及牛顿第二定律实验探究一，打点计时器打点计时器有电磁打点计时器和电火花计时器两种。

它们使用交流电源，电磁打点计时器由学生电源供电，工作电压6V以下，电火花计时器工作电压220v。

当电源频率是50H Z 时，它每隔0.02s打一个点。

当每5个点取一个计数点，或说每隔4个点取一个计数点时时间间隔为0.1s。

电火花计时器比电磁打点计时器阻力小。

二，用打点计时器测速度因为匀变速直线运动在某段时间内的平均速度等于这段时间中点的瞬时速度，所以第n个相同时间T秒末的速度υn=（x n+x n+1）/2T如图第3个计数点的速度υ3=（x3+x4）/2T有时为了减小误差可用υ3=（x1+x2+x3+x4+x5+x6）/6T来计算三，测加速度加速度为a的匀加速直线运动，在连续相等的时间内的位移分别为x1、x2、x3····则Δx=x2—x1=x3—x2=······=aT2，a=Δx/ T2如图a=（X-X1）/ T2=（X3-X2）/ T2=（X4-X3）/ T2等等2有时为了减小误差a={（X2-X1）/ T2+（X3-X2）/ T2+（X4-X3）/ T2+（X5-X4）/ T2+（X6-X5）/ T2}=（X6-X1）/ 5T2或a={（X4+X5+X6）-(X1+X2+X3)}/9T2 (逐差法)四，牛顿第二定律实验1，器材，步骤、方法（1），小车放在木板上，后面固定一条纸带，纸带穿过打点计时器。

（2）用木块将木板的带有打点计时器的一端垫高，以补偿打点计时器对小车的阻力;调节木板的倾斜度，使小车不受牵引力时能拖动纸带沿木板匀速运动。

(3)用天平测出盘和重物的总质量，求出总重。

它近似于小车运动时所受的拉力。

（4），用刻度尺测出纸带上计数点之间的距离，求出小车运动的加速度。

利用打点计时器测量匀变速直线运动的加速度(实验教案)一、介绍两种计时器、构造及原理及使用注意事项二、实验器材电火花计时器或电磁打点计时器，纸带,刻度尺,导线,电源，复写纸,小车三、实验步骤（1）把计时器固定在桌子上，检查墨粉纸盘是否已经正确的套在纸盘轴上,检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间。

(2）把计时器上的电源插头插在交流4V-—-6V电源插座上.(3）按下开关，用小车水平的拉动两条纸带,纸带上就打下一列小点。

（4）取下纸带，从能看得清的某个点开始，数一数纸带上共有多少个点。

如果共有n个点，点子的间隔数就为n-1个，用t=0。

02（n-1）s计算出纸带的运动时间t.（5）用刻度尺测量一下，打下这些点，纸带通过的距离s有多长。

（6）利用公式计算出纸带在这段时间内的平均速度。

把测量和计算的结果填入表1中.1（7）在纸带上找出连续的6个点,分别标上记号o、a、b、c、d、e。

用刻度尺测出两个相邻点间的距离s1、s2、s3、s4、s5（如图所示)把数据填入表2中。

根据这些数据,运用你学过的知识，判断纸带的运动是匀速运动还是变速运动，并把判断的结果和理由写清楚。

表2四、实验数据处理的方法1如果把这些平均速度看成各段时间中点时刻的瞬时速度，立即就可以看出，这辆小车每经过相等的时间(０．１ｓ）,速度变化相等。

小车做匀变速直线运动,其加速度大小为ａ＝＿＿＿＿＿＿＿＿＿＿＿＿2、也可以用所计算的速度值，描绘出速度图像，利用图像斜率计算加速度五、注意事项:(1）将打点计时器固定在桌子上，以免在拉纸带时晃动它,并要轻轻试拉纸带，应无明显阻滞现象，同时复写纸应该能随纸带的移动而移动。

必要时，可通过定位轴的前后移动来调节复写纸的位置。

（2）若纸带上出现双点或漏点现象，可通过适当调整振动片的长度予以纠正，若纸带上出现拖痕和点迹不清，应调整振针长度。

六、课后思考通过打点计时器得到的一条打点纸带上，如果点子的分布不均匀，那么,是点子密集的地方运动速度比较大,还是点子稀疏的地方运动速度比较大？。

打点计时器实验报告打点计时器实验报告概述：打点计时器是一种常见的实验器材，用于测量物体运动的时间。

本次实验旨在通过使用打点计时器，研究不同物体在不同条件下的运动速度，并探讨运动速度与物体质量、施加力等因素之间的关系。

实验装置与方法：实验所需材料包括打点计时器、不同质量的小球、斜面、测量尺等。

首先，将斜面固定在水平桌面上，并调整斜面的角度为一定值。

然后，将小球放置在斜面上，并记录小球从斜面顶端滚动到底端所用的时间。

为了准确测量时间，需要进行多次实验并取平均值。

在每次实验前，需要确保斜面和打点计时器的表面干净，以避免摩擦力对实验结果的影响。

实验结果与分析：通过实验，我们得到了不同质量小球在不同斜度斜面上滚动所用的时间数据。

将这些数据整理并绘制成图表，可以清晰地观察到小球质量与滚动时间之间的关系。

实验结果显示，小球的质量越大，滚动所用的时间越长。

这是因为质量较大的小球具有更大的惯性，需要更多的力来改变其运动状态。

进一步分析发现，不同斜度的斜面对小球的滚动时间也有影响。

当斜面角度较小时，小球滚动所用的时间较短；而当斜面角度较大时，小球滚动所用的时间较长。

这是由于斜面角度的增加会增加小球下滑的速度，从而减少滚动所用的时间。

实验中还观察到了施加力对小球滚动时间的影响。

通过在实验中施加不同大小的力，我们发现施加更大的力会导致小球滚动所用的时间减少。

这是因为施加更大的力会增加小球的加速度，使其更快地滚动到底端。

实验结论：通过本次实验，我们得出以下结论：1. 小球的质量与滚动时间成反比关系，质量越大，滚动时间越长。

2. 斜面角度的增加会导致小球滚动时间的增加。

3. 施加更大的力会导致小球滚动时间的减少。

实验的局限性与改进：本次实验虽然得出了一些有意义的结论，但仍存在一些局限性。

首先，实验中未考虑到空气阻力对小球滚动的影响，这可能会导致实验结果的偏差。

其次，实验中只考虑了小球在斜面上滚动的情况，而未考虑其他形式的运动。

高考物理实验1、打点计时器研究匀变速运动【一】实验练习使用打点计时器【实验目的】练习使用打点计时器；学习利用打在纸带上的点研究物体的运动。

【实验原理】电磁打点计时器是一种使用低压交流电源的仪器，它的工作电压为4～6V。

当频率f=50Hz时，每隔0.02s打一次点。

（电火花计时器使用220V交流电源）当运动物体拖着纸带运动时，打点计时器便在纸带上打出一系列点，这些点既记录了发生这些位移所用的时间，也记录了运动物体的位置。

这就给我们定量地研究物体的运动情况提供了方便和可能，计时器的构造如图。

(1)电磁打点计时器(如图) (2)电火花计时器(如图)【实验器材】电磁打点计时器、纸带、复写纸、导线、低压交流电源、刻度尺。

【实验步骤】(1)把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并且压在纸带上面；(2)在打点计时器的两个接线柱上分别接上导线，两根导线的另外一端分别接到低压交流电源(4～6v 的交流电)的两个接线柱上。

(3)打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。

(4)取下纸带，从能看得清的点数起，如果共有N个点，点的间隔数就为N-1个，这段纸带记录的时间：t=0.02s×(N-1)。

(5)用刻度尺测量位移：从开始计时的点起到最后一个点间的距离S。

(6)利用ν=s测量平均速度t(7)在纸带上打出连续的6个点，分别标上记号0，1，2，3，4，5。

相邻的两个点间的距离为S1，S2，S3，S4，S5，若S1=S2=S3=S4=S5，则拉动纸带做匀速直线运动，若不相等则做变速直线运动。

【注意事项】①电磁打点计时器使用的电源是4～6v交流电源；电火花计时器电源220V交流电源；②先接通电源，后释放纸带；③区分直接打的点与计数点。

实验一、研究匀变速直线运动【实验目的】1.掌握应用纸带数据判断物体是否做匀变速直线运动的方法。

2.应用纸带的数据测定匀变速直线运动的瞬时速度、加速度。

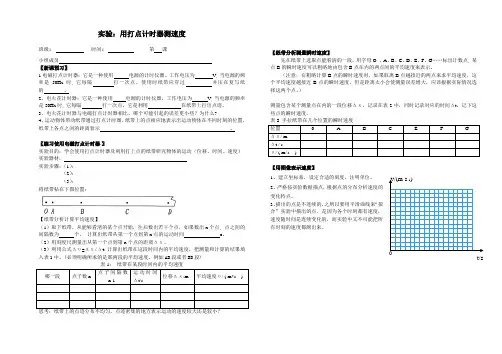

实验：用打点计时器测速度班级：时间：第课小组成员〖新课预习〗1电磁打点计时器：它是一种使用电源的计时仪器。

工作电压为V, 当电源的频率是50Hz时, 它每隔打一次点。

使用时纸带应穿过并压在复写纸的。

2、电火花计时器：它是一种使用电源的计时仪器。

工作电压为V, 当电源的频率是50Hz时, 它每隔打一次点。

它是利用在纸带上打出点迹。

3、电火花计时器与电磁打点计时器相比，哪个可能引起的误差更小些？为什么?4、运动物体带动纸带通过打点计时器，纸带上的点相应地表示出运动物体在不同时刻的位置，纸带上各点之间的距离表示。

〖练习使用电磁打点计时器.〗实验目的：学会使用打点计时器及利用打上点的纸带研究物体的运动（位移、时间、速度）实验器材：实验步骤：（1）：（2）：（3）：将纸带粘在下图位置：【纸带分析计算平均速度】（1）取下纸带，从能够看清的某个点开始，往后数出若干个点，如果数出n个点, 点之间的间隔数为个，计算出纸带从第一个点到第n点的运动时间 s。

（2）用刻度尺测量出从第一个点到第n个点的距离Δχ。

（3）利用公式Δυ=Δχ/Δt计算出纸带在这段时间内的平均速度，把测量和计算的结果填入表1中。

(必须明确所求的是那两段的平均速度。

例如AB段或者BD段)哪一段点子数n 点子间隔数n-1运动时间Δt/s位移Δχ/m 平均速度υ/ ( m•s )思考：纸带上的点迹分布不均匀，点迹密集的地方表示运动的速度较大还是较小？【纸带分析测量瞬时速度】先在纸带上选取点能看清的一段，用字母O 、A、B、C、D、E、F、G……标出计数点, 某点B的瞬时速度可以粗略地由包含B点在内的两点间的平均速度来表示。

（注意：在粗略计算B点的瞬时速度时，如果取离B点越接近的两点来求平均速度，这个平均速度越接近B点的瞬时速度，但是距离太小会使测量误差增大，应该根据实际情况选择这两个点。

）测量包含某个测量点在内的一段位移Δχ，记录在表2中，同时记录对应的时间Δt，记下这些点的瞬时速度。

s 1 s 2 s 3 A B C D第十一讲 实验 用打点计时器测加速度姓名 班号【知识要点】一、实验目的：使用打点计时器测定匀变速直线运动的加速度．二、实验原理设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s =s 2－s 1=s 3－s 2=s 4－s 3=……=aT 2由上式还可得到：s 4－s 1=(s 4－s 3)+(s 3－s 2)+(s 2－s 1)=3aT 2同理有：s 5－s 2=s 6－s 3= s 4－s 1＝……＝3aT 2可见，测出各段位移s 1、s 2 、s 3、s 4、 s 5、s 6……即可求出21413T s s a -= 22523T s s a -=…… 23633Ts s a -= 再算出a 1、a 2、 a 3……的平均值，就是我们所要测定的匀变速直线运动的加速度．三、实验器材打点计时器，一端有滑轮的长木板，小车，纸带，刻度尺，导线，电源，钩码，细绳．四、实验步骤（1）把附有滑轮的长木板放在实验桌上，并使滑轮伸处桌面．把打点计时器固定在长木板上没有滑轮的一端，连接好电路．（2）把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的钩码．把纸带穿过打点计时器，并把纸带的一端固定在小车的后面．（3）把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点．换上新纸带，重复实验三次．（4）从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点子，在后边便于测量的地方找一个开始点．为了测量方便和减小误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T =0.02×5=0.1s ．在选好的开始点下面标明A ，在第六点下面标明B ，在第十一点下面标明C ，在第十六点下面标明D ，……，点A 、B 、C 、D……叫做计数点，如图所示．两个相邻计数点间的距离分别是s 1、s 2、s 3……（5）测出六段位移s 1、s 2、s 3、s 4、s 5、s 6的长度，把并记录测量结果．（6）根据测量结果，利用“实验原理”中给出的公式算出加速度a 1、a 2、a 3的值．注意：T =0.1s ．求出a 1、a 2、a 3的平均值，它就是小车做匀变速直线运动的加速度．小车做匀变速直线运动的加速度a =五、注意事项1．在安装仪器时，要注意让滑轮伸出桌面外；细绳应与木板平行；实验前要检查打点计时器是否安装良好，两根导线是否与低压电源4～6V 交流输出连接．如果用电火花计时器，并不需要使用低压电源．实验时要注意保护小车及滑轮，要避免它们被碰坏或跌坏．2．选取纸带时，除了要求点迹清晰之外，还应看看相邻计数点间的距离之差△s 是否相等．如果在误差范围内△s 相等的，则可认为小车是做匀加速直线运动，可以选用这样的纸带．3．在分析纸带时，要仔细地数点子，给计数点标上号码．不要逐段测量各段的位移，应该用长刻度尺一次测量分段读数，读数时应读到毫米以下一位．别忘了相邻记数点间的时间间隔T=0．1s ．六．打点计时器纸带的处理1．取点原则是：从打下的纸带中必须选取点迹清晰的纸带，舍掉开始比较密集的点迹，从便于测量位置取一个开始点A ，然后每5个点（或者说每隔4个点）如图所示，取一个计数点B 、C 、D 、E 、F …．这样每两个计数间的时间间隔为T ＝0.1s ，计算比较方便．2．从纸带读取长度的方法：读取长度利用毫米刻度尺．测出各点到A 点的距离，算出相邻计数点间的距离s 1、s 2、s 3、s 4、s 5、s 6…．由于毫米尺的最小刻度是mm ，读数时必须估读到0.1mm 位．3．利用打下的纸带计算各计数点的速度和加速度的方法①利用打下的纸带求任一计数点对应的瞬时速度：v n =Ts s n n 21++． ②求打下的纸带的加速度，利用“逐差法”求a ， 212345633)()(T s s s s s s a ⨯++-++=【典型例题】例1在测定匀变速直线运动的加速度”实验中，对于减小实验误差来说，下列方法有益的是( ) A．把每打五个点的时间间隔作为一个时间单位来选取记数点B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验例2关于打点计时器的使用，下列说法中正确的是( )A．打点记时器一般使用4V～6V的直流电源.B．安放纸带时，应把纸带放在复写纸的上面.C．开始释放小车时，应使小车靠近打点计时器.D．最好在接通电源的同时，放开小车.例3 下面是几个同学打出的几条纸带，关于纸带所对应的运动情况正确的是(计数点按打点的先后顺序编号).( )A．甲、丁图表示物体作匀速运动B．丙图表示物体作减速运动C．乙图中若s6－s5＝s5－s4＝s4－s3＝s3－s2＝s2－s1，则物体作匀变速运动D．乙图中若Δs恒定，且s1＝Δs/2，则表示物体作初速为零的匀加变直线运动例4 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点，（每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出）打点计时器接的是“220V、50Hz”的交变电流．如图，他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐，求：（1）打点计时器在打B、D、F各点时物体的瞬时速度v B＝、v D＝、v F＝．（2）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏，理由是：．例5 在用打点计时器测匀加速直线运动加速度的实验中，在纸带上取得连续清晰的7个点，用刻度尺测得各点与第1点的距离如下：则该运动物体的加速度a=___________m／s2．(所用交流电源频率为50 Hz)例6 如图所示，纸带上A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度等于，在打D点时纸带的速度为．(图中表示各计数点与第一个点的距离)例7 图为“用打点计时器测定匀变速直线运动的加速度”的实验时记录下的一条纸带．纸带上选取1、2、3、4、5各点为记数点，将直尺靠在纸带边，零刻线与纸带上某一点0对齐．由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中．已知打点计时器所用交流电的频率为50Hz，由测量数据计算出小车的加速度a和纸带上打下点3时小车的速度v3，并说明加速度的方向．加速度大小a＝__________m／s2，方向____________，小车在点3时的速度大小v3＝_________m／s．【经典练习】1．如图所示，是实验时得到的一条纸带，每两个相邻点时间间隔为0.02秒，则由图中给定数据可求得小 车运动的加速度为__________m/s 2．2．如图所示是物体做匀变速直线运动得到的一条纸带，从O 点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s 1＝5.18cm ，s 2＝4.40cm ，s 3＝3.62cm ，s 4＝2.78cm ，s 5＝2.00cm ，s 6＝1.22cm ．已知交流电源的频率为50Hz ，则：(1)相邻两记数点间的时间间隔为 s(2)物体的加速度大小a = m/s ２，方向 (填A →B 或B →A )．(3)打点计时器打记数点3时，物体的速度大小v 3＝ m/s ，方向 (填A →B 或B →A )3．为了测定某辆轿车在平直路上起动时的加速度(轿车起动时的运动可近似看作匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片．如果拍摄时每隔2 s 曝光一次，轿车车身总长为4.5 m ，那么这辆轿车的加速度约为( )．A ．1 m ／s 2B ．2 m ／s 2C ．3 m ／s 2D ．4 m ／s 24．利用打点计时器研究一个约1.4m 高的商店卷帘窗的运动．将纸带粘在卷帘窗底部，纸带通过打点计时器随帘在竖直面内向上运动．打印后的纸带如图所示，数据如表格所示．纸带中AB 、BC 、CD……每两点之间的时间间隔为0.10s ，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度v 平均．可以将v 平均近似地作为该间距中间时刻的即时速度v ．（1）请根据所提供的纸带和数据，绘出卷帘窗运动的v-t 图线．（2）AD 段的加速度为 m/s 2，AK 段的平均速度为 m/s ．第十一讲实验用打点计时器测加速度（作业）1．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间．计时器所用电源的频率为50Hz，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm）．由纸带数据计算可得计数点4所代表时刻的即时速度大小v4＝________m／s，小车的加速度大小a＝________m／s2．2．如图所示为打点计时器记录的一辆做匀加速直线运动的小车的纸带的一部分，D是任选的第一点，D11和D21是第11点和第21点，若加速度是10cm/s2，则该计时器的打点频率是( )A．10Hz B．20Hz C．30Hz D．40Hz3．由打点计时器打出的纸带，经标出计数点ABC……，并量出连续相等时间间隔的位移SⅠSⅡSⅢ……后，如图所示．其中O为起始点（打点计时器打下的第一个点），由纸带所示数据可计算出以下各量中哪几个量( )A．由A点到G点纸带运动的时间B．由A点到G点纸带运动的平均速度VC．纸带运动的加速度D．纸带通过C点的速度4．下图是“研究匀变速直线运动”实验中，利用打点计时器所得的打点的纸带，A、B、C……是计数点，相邻计数点对应的时间间隔是T，对应的距离依次是s1、s2、s3……（1）下列计算加速度的计算式中正确的有________．（A）223 T ss a -=（B）235 2T ss a -=（C）21 2568Ts sssa--+=（D）21 2434Ts sssa--+=（2）下列计算打D点时的速度的表达式中正确的有________，（A）T ss vD243+=（B）Ts sssvD44 32 1+ ++ =（C）T ss vD1 6-=（D）Ts sssvD45 43 2+ ++ =5．在测定匀变速直线运动的加速度的实验中，使用打点计时器进行相关测量，实验中得到一条纸带如图，0，1，2，…是选用的计数点，每相邻的两计数点间还有3个打出的点未画出．图中还画出了用米尺进行测量的情况．读出图中各测量点的读数．0：________，1：________，3：________，4：________．由图中数据能求出的物体的加速度为________m/s2．6．某小车在做变速直线运动时，(1)在实验纸带上选取若干计数点、其计数周期为T，小车在任意两个连续计数周期里位移差均为 s、则小车做____________运动，加速度a=________.(2)某次实验纸带记录如图所示，根据图中标出的数据，可以判定物体做________运动，图中从A点开始，每打5个点取一个计数点，则物体的加速度为________米/秒2，其中D点对应的速度为________米/秒7．利用打点计时器测定物体做匀加速直线运动的加速度，某次实验取得的纸带记录如图所示．电源频率是50Hz，图中所标的是每隔5个打点间隔所取的计数点，则相邻计数点间的时间间隔是T=________s．由图中给出数据计算加速度的公式是a=________，代入数值求得加速度的计算值为________m/s2．。

s 1 s 2 s 3 A B C D第十一讲 实验 用打点计时器测加速度姓名 班号【知识要点】一、实验目的：使用打点计时器测定匀变速直线运动的加速度．二、实验原理设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s =s 2－s 1=s 3－s 2=s 4－s 3=……=aT 2由上式还可得到：s 4－s 1=(s 4－s 3)+(s 3－s 2)+(s 2－s 1)=3aT 2同理有：s 5－s 2=s 6－s 3= s 4－s 1＝……＝3aT 2可见，测出各段位移s 1、s 2 、s 3、s 4、 s 5、s 6……即可求出21413T s s a -= 22523T s s a -=…… 23633Ts s a -= 再算出a 1、a 2、 a 3……的平均值，就是我们所要测定的匀变速直线运动的加速度．三、实验器材打点计时器，一端有滑轮的长木板，小车，纸带，刻度尺，导线，电源，钩码，细绳．四、实验步骤（1）把附有滑轮的长木板放在实验桌上，并使滑轮伸处桌面．把打点计时器固定在长木板上没有滑轮的一端，连接好电路．（2）把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的钩码．把纸带穿过打点计时器，并把纸带的一端固定在小车的后面．（3）把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点．换上新纸带，重复实验三次．（4）从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点子，在后边便于测量的地方找一个开始点．为了测量方便和减小误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T =0.02×5=0.1s ．在选好的开始点下面标明A ，在第六点下面标明B ，在第十一点下面标明C ，在第十六点下面标明D ，……，点A 、B 、C 、D……叫做计数点，如图所示．两个相邻计数点间的距离分别是s 1、s 2、s 3……（5）测出六段位移s 1、s 2、s 3、s 4、s 5、s 6的长度，把并记录测量结果．（6）根据测量结果，利用“实验原理”中给出的公式算出加速度a 1、a 2、a 3的值．注意：T =0.1s ．求出a 1、a 2、a 3的平均值，它就是小车做匀变速直线运动的加速度．小车做匀变速直线运动的加速度a =五、注意事项1．在安装仪器时，要注意让滑轮伸出桌面外；细绳应与木板平行；实验前要检查打点计时器是否安装良好，两根导线是否与低压电源4～6V 交流输出连接．如果用电火花计时器，并不需要使用低压电源．实验时要注意保护小车及滑轮，要避免它们被碰坏或跌坏．2．选取纸带时，除了要求点迹清晰之外，还应看看相邻计数点间的距离之差△s 是否相等．如果在误差范围内△s 相等的，则可认为小车是做匀加速直线运动，可以选用这样的纸带．3．在分析纸带时，要仔细地数点子，给计数点标上号码．不要逐段测量各段的位移，应该用长刻度尺一次测量分段读数，读数时应读到毫米以下一位．别忘了相邻记数点间的时间间隔T=0．1s ．六．打点计时器纸带的处理1．取点原则是：从打下的纸带中必须选取点迹清晰的纸带，舍掉开始比较密集的点迹，从便于测量位置取一个开始点A ，然后每5个点（或者说每隔4个点）如图所示，取一个计数点B 、C 、D 、E 、F …．这样每两个计数间的时间间隔为T ＝0.1s ，计算比较方便．2．从纸带读取长度的方法：读取长度利用毫米刻度尺．测出各点到A 点的距离，算出相邻计数点间的距离s 1、s 2、s 3、s 4、s 5、s 6…．由于毫米尺的最小刻度是mm ，读数时必须估读到0.1mm 位．3．利用打下的纸带计算各计数点的速度和加速度的方法①利用打下的纸带求任一计数点对应的瞬时速度：v n =Ts s n n 21++． ②求打下的纸带的加速度，利用“逐差法”求a ， 212345633)()(T s s s s s s a ⨯++-++=【典型例题】例1在测定匀变速直线运动的加速度”实验中，对于减小实验误差来说，下列方法有益的是( ) A．把每打五个点的时间间隔作为一个时间单位来选取记数点B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验例2关于打点计时器的使用，下列说法中正确的是( )A．打点记时器一般使用4V～6V的直流电源.B．安放纸带时，应把纸带放在复写纸的上面.C．开始释放小车时，应使小车靠近打点计时器.D．最好在接通电源的同时，放开小车.例3 下面是几个同学打出的几条纸带，关于纸带所对应的运动情况正确的是(计数点按打点的先后顺序编号).( )A．甲、丁图表示物体作匀速运动B．丙图表示物体作减速运动C．乙图中若s6－s5＝s5－s4＝s4－s3＝s3－s2＝s2－s1，则物体作匀变速运动D．乙图中若Δs恒定，且s1＝Δs/2，则表示物体作初速为零的匀加变直线运动例4 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点，（每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出）打点计时器接的是“220V、50Hz”的交变电流．如图，他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐，求：（1）打点计时器在打B、D、F各点时物体的瞬时速度v B＝、v D＝、v F＝．（2）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏，理由是：．例5 在用打点计时器测匀加速直线运动加速度的实验中，在纸带上取得连续清晰的7个点，用刻度尺测得各点与第1点的距离如下：则该运动物体的加速度a=___________m／s2．(所用交流电源频率为50 Hz)例6 如图所示，纸带上A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度等于，在打D点时纸带的速度为．(图中表示各计数点与第一个点的距离)例7 图为“用打点计时器测定匀变速直线运动的加速度”的实验时记录下的一条纸带．纸带上选取1、2、3、4、5各点为记数点，将直尺靠在纸带边，零刻线与纸带上某一点0对齐．由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中．已知打点计时器所用交流电的频率为50Hz，由测量数据计算出小车的加速度a和纸带上打下点3时小车的速度v3，并说明加速度的方向．加速度大小a＝__________m／s2，方向____________，小车在点3时的速度大小v3＝_________m／s．【经典练习】1．如图所示，是实验时得到的一条纸带，每两个相邻点时间间隔为0.02秒，则由图中给定数据可求得小 车运动的加速度为__________m/s 2．2．如图所示是物体做匀变速直线运动得到的一条纸带，从O 点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s 1＝5.18cm ，s 2＝4.40cm ，s 3＝3.62cm ，s 4＝2.78cm ，s 5＝2.00cm ，s 6＝1.22cm ．已知交流电源的频率为50Hz ，则：(1)相邻两记数点间的时间间隔为 s(2)物体的加速度大小a = m/s ２，方向 (填A →B 或B →A )．(3)打点计时器打记数点3时，物体的速度大小v 3＝ m/s ，方向 (填A →B 或B →A )3．为了测定某辆轿车在平直路上起动时的加速度(轿车起动时的运动可近似看作匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片．如果拍摄时每隔2 s 曝光一次，轿车车身总长为4.5 m ，那么这辆轿车的加速度约为( )．A ．1 m ／s 2B ．2 m ／s 2C ．3 m ／s 2D ．4 m ／s 24．利用打点计时器研究一个约1.4m 高的商店卷帘窗的运动．将纸带粘在卷帘窗底部，纸带通过打点计时器随帘在竖直面内向上运动．打印后的纸带如图所示，数据如表格所示．纸带中AB 、BC 、CD……每两点之间的时间间隔为0.10s ，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度v 平均．可以将v 平均近似地作为该间距中间时刻的即时速度v ．（1）请根据所提供的纸带和数据，绘出卷帘窗运动的v-t 图线．（2）AD 段的加速度为 m/s 2，AK 段的平均速度为 m/s ．第十一讲实验用打点计时器测加速度（作业）1．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间．计时器所用电源的频率为50Hz，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm）．由纸带数据计算可得计数点4所代表时刻的即时速度大小v4＝________m／s，小车的加速度大小a＝________m／s2．2．如图所示为打点计时器记录的一辆做匀加速直线运动的小车的纸带的一部分，D是任选的第一点，D11和D21是第11点和第21点，若加速度是10cm/s2，则该计时器的打点频率是( )A．10Hz B．20Hz C．30Hz D．40Hz3．由打点计时器打出的纸带，经标出计数点ABC……，并量出连续相等时间间隔的位移SⅠSⅡSⅢ……后，如图所示．其中O为起始点（打点计时器打下的第一个点），由纸带所示数据可计算出以下各量中哪几个量( )A．由A点到G点纸带运动的时间B．由A点到G点纸带运动的平均速度VC．纸带运动的加速度D．纸带通过C点的速度4．下图是“研究匀变速直线运动”实验中，利用打点计时器所得的打点的纸带，A、B、C……是计数点，相邻计数点对应的时间间隔是T，对应的距离依次是s1、s2、s3……（1）下列计算加速度的计算式中正确的有________．（A）223 T ss a -=（B）235 2T ss a -=（C）21 2568Ts sssa--+=（D）21 2434Ts sssa--+=（2）下列计算打D点时的速度的表达式中正确的有________，（A）T ss vD243+=（B）Ts sssvD44 32 1+ ++ =（C）T ss vD1 6-=（D）Ts sssvD45 43 2+ ++ =5．在测定匀变速直线运动的加速度的实验中，使用打点计时器进行相关测量，实验中得到一条纸带如图，0，1，2，…是选用的计数点，每相邻的两计数点间还有3个打出的点未画出．图中还画出了用米尺进行测量的情况．读出图中各测量点的读数．0：________，1：________，3：________，4：________．由图中数据能求出的物体的加速度为________m/s2．6．某小车在做变速直线运动时，(1)在实验纸带上选取若干计数点、其计数周期为T，小车在任意两个连续计数周期里位移差均为 s、则小车做____________运动，加速度a=________.(2)某次实验纸带记录如图所示，根据图中标出的数据，可以判定物体做________运动，图中从A点开始，每打5个点取一个计数点，则物体的加速度为________米/秒2，其中D点对应的速度为________米/秒7．利用打点计时器测定物体做匀加速直线运动的加速度，某次实验取得的纸带记录如图所示．电源频率是50Hz，图中所标的是每隔5个打点间隔所取的计数点，则相邻计数点间的时间间隔是T=________s．由图中给出数据计算加速度的公式是a=________，代入数值求得加速度的计算值为________m/s2．。
