配电所迁移工程施工方案一、工程概述为了适应城市发展需要以及提升供电可靠性，我公司决定对XX区的配电所进行迁移工程。
本次工程主要包括选址规划、设备拆迁与安装、线路调整、现场施工等工作内容。
整个工程由专业的施工队伍负责施工，并按照标准化、规范化的流程进行操作。
二、选址规划根据市政府规划的城市发展方向和配电网络的覆盖范围，我们确定了新配电所的选址。
选址主要考虑到交通便利、供电范围覆盖、环境保护等因素。
新配电所选址应离用户集中区域较近，易接入供电网络，并且要避免人口密集区、水源地、地震带等危险区域。
三、设备拆迁与安装1. 设备拆迁：先对原有配电所的设备进行拆卸和搬运工作，确保设备的完整和安全。
拆卸过程中要特别注意对设备的记录和标记，以便后续的安装作业。
2. 设备安装：根据新配电所的平面布置图和电气图纸要求，对设备进行移动和安装。
严格按照专业要求连接电缆、线路，保证设备的正常运转。
四、线路调整1. 线路勘测：对原有的供电线路进行勘测，并重新设计新的线路走向和布置。
确保线路的合理布局和电力传输的稳定性。
2. 线路施工：根据勘测结果，对新线路进行施工和安装。
施工过程中要注意线路的保护和绝缘，确保电力传输的安全和可靠。
五、现场施工1. 施工组织：由专业的施工队伍负责现场施工，设立施工指挥部和项目组织部门，明确施工任务和责任。
2. 施工流程：按照施工计划和工艺要求，进行设备安装、线路接通、设备调试等工作流程。
确保施工质量和安全。
3. 施工安全：严格遵守相关的安全规定，设立安全防护措施，避免施工中发生意外事件。
六、工程验收1. 施工完成后，对新配电所进行全面验收。
检查设备运转情况、线路连接是否正常等，确保工程质量符合要求。
2. 对新配电所进行实地查验和检测，保证供电质量和可靠性。
3. 编制验收报告，备案存档。
七、总结与展望本次配电所迁移工程顺利完成，为城市供电网络的改造和提升起到了积极的作用。
我们将继续秉承“以人为本、质量至上”的宗旨，不断提升服务水平，提高供电可靠性，为城市的发展做出更大的贡献。
采区变电所设备安装方案及安全技术措施一、采区变电所设备安装方案1.安装位置采区变电所设备的安装位置应在地形平坦、土质坚实、水流稳定和空气流通的地方。
安装的位置需要满足以下要求：•与其他设备之间应保持安全距离。
•与周围环境的协调性强，不影响周围居民的安全和生活。
•能够满足设备的安全运行、维护和检修要求。
2.设备选型采区变电所设备的选型应根据实际需要进行选取，考虑到安全、经济、可靠性和维护方面的因素，并满足电网的要求。
在设备的选型和设计中，需注意以下要素：•设备的额定容量、额定电压和额定电流等技术参数应符合国家及地方的相关规定和标准。
•设备的生产厂家、品牌和型号应经过评估和比较，达到优质、可靠、稳定的要求。
3.安装要求采区变电所设备安装要求应严格按照设计施工图纸和安装指南进行安装和验收。
在安装过程中，需注意以下要点：•设备的安装位置应在基础之上，基础的质量应符合国家及地方相关规定和标准。
•设备的安装过程中，应注意电缆布线的合理设计和保护，电缆和电器元器件之间不能相互干扰。
•在设备的安装过程中，应按照标准验收和记录，以便日后的运行、检修和维护。
二、采区变电所安全技术措施1.安全指导和培训对于采区变电所内的工作人员和维修人员，应进行安全指导和培训，确保其具备相关安全知识和操作技能。
同时，应采取以下措施：•制订相关操作规范和安全标准。
•指定专人负责变电所日常安全监测和检查。
•安排定期维护和检修，保证设备的良好状态。
•尽可能采用安全装备和防护措施，防止人员和设备遭受危险和损害。
2.火灾防护采区变电所内易发生火灾，因此需要采取相应的火灾防控措施，保障人员和设备的安全。
可采用以下方案：•严格控制火源进入变电所内。
•安装火警自动探测器和报警装置，及时发现和控制火灾。
•安装消防设备和消防水源，确保现场消防能够及时响应。
3.环境保护采区变电所环境保护，包括噪声、废气、废水、废物等方面的问题，应按照标准进行防治和管理。
煤矿井下电气设备保护接地装置规程为了规范我们地下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。
一、保护接地要求：1．电压在36V由于绝缘损坏，可能具有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。
2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每个移动和手持电气设备与本地接地极之间用于保护接地的电缆芯和接地连接线的电阻值不得超过１Ω。
并每一季度检验一次。
3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4 mm）。
连接地线的横截面不得小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4 mm）。
4.主接地极应在主、副水仓中各埋设一块。
局部接地极可设置在车行道沟渠或附近其他潮湿场所。
6.局部接地极应安装在以下位置：⑴采区变电所（包括移动变电站和移动变压器）。
⑵带有电气设备和单独安装的高压电气设备的腔室。
⑶低压配电点或10米范围内装有3不止电气设备的位置。
⑷由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
无低压配电点采煤工作面运输巷道、回风巷、集中运输巷（胶带运输行）至少应分别设置1个局部接地极；⑸连接高压电力电缆的金属连接装置。
地下单个低压电气设备的保护接地安装应根据当地接地安装要求进行，必须保证接地点的电阻值不小于２Ω。
二、地下电气设备保护接地制造标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、排水泵站电气设备外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。
2、井下固定、半固定设备（但无人看管或移动电气设备）外壳与接地母线或局部接地极之间的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于8毫米的50mm2钢绞线。
煤矿调度搬迁实施方案一、概述。
煤矿调度搬迁是指将原有的煤矿生产调度中心搬迁至新的地点，并重新建立调度中心，以实现煤矿生产调度的顺利进行。
煤矿调度搬迁涉及到设备搬迁、人员调配、信息系统迁移等多个方面，需要有系统的实施方案来保障整个搬迁过程的顺利进行。
二、搬迁前的准备工作。
1.确定搬迁地点，根据煤矿的实际情况，确定新的调度中心的搬迁地点，考虑到交通便利、通讯设施、人员居住条件等因素。
2.制定搬迁计划，制定详细的搬迁计划，包括搬迁时间表、搬迁过程中需要做的准备工作、搬迁后的设备调试和人员培训等内容。
3.设备搬迁，对需要搬迁的设备进行清单登记，制定设备搬迁方案，包括搬迁的顺序、方式和安全措施。
4.人员调配，根据新的调度中心的规模和需求，对原有的调度人员进行调配安排，确保新的调度中心的人员配备和素质。
5.信息系统迁移，对原有的调度中心的信息系统进行备份和迁移，确保搬迁后可以顺利恢复生产调度工作。
三、搬迁实施过程。
1.设备搬迁，按照设备搬迁方案，对设备进行逐一搬迁，并进行安装和调试工作。
2.人员调配，根据搬迁计划，对原有的调度人员进行培训和适应新环境的工作。
3.信息系统迁移，进行信息系统的备份和迁移工作，确保搬迁后可以正常使用。
4.调度中心功能恢复，进行新调度中心的功能测试和调试工作，确保调度中心可以正常运行。
四、搬迁后的工作。
1.设备调试，对搬迁后的设备进行调试和检查，确保设备可以正常使用。
2.人员培训，对新的调度人员进行培训，使其熟悉新的调度工作流程和系统操作。
3.信息系统运行，确保新的调度中心的信息系统可以正常运行，并进行必要的优化和调整。
4.生产调度恢复，搬迁后，及时恢复生产调度工作，确保煤矿生产不受影响。
五、总结。
煤矿调度搬迁是一项复杂的工作，需要有系统的实施方案来保障整个搬迁过程的顺利进行。
只有做好充分的准备工作，合理安排搬迁过程，才能确保新的调度中心可以顺利运行，保障煤矿生产的正常进行。
希望本方案能够对煤矿调度搬迁工作有所帮助。
刘园子煤矿井下安装工程技术规范书标段I、一、井下2#主变电所设备安装1.工程概况1.1.工程名称：刘园子煤矿井下2#主变电所设备安装主要工作内容：10KV高压开关柜、10/0.69KV变压器、660V低压开关柜的地面设备调试、装车下井、井下运输至安装地点、安装调试等。
1.2.具体工作内容详见刘园子煤矿2#主变电所设备安装图纸：图纸编号：************1.2.1变电所供电系统原理图1.2.2平面布置图1.2.3接地装置安装布置图1.2.4所内照明灯安装布置图1.3.安装现场条件地点：井下，标高为+1100.50 m;1.4.2#变电所设备清册（招标人提供设备材料清单）2、质量保证和试验2.1、所供设备的安装调式和验收试验应遵照有关规范和标准，并满足本规范书的要求。
2.2、根据技术规范的要求，进行设备电气性能试验。
如果系统不能满足本规范书中所规定的性能，招标方有权进行索赔的权利。
3、技术资料的移交3.1.投标方资料的组织结构清晰、逻辑性强。
资料内容正确、准确、一致、清晰完整，满足工程要求。
3.2.投标方在设备安装调试完毕后，应将设备安装调试资料、设备随机资料、电气试验报告移交给招标方，并经招标方确认。
3.3.招标方一经发现其它没有列入技术资料清单，却是工程所必需的文件和资料，也应提供给招标方。
二、动力电缆敷设1、井上110kV变电所至井下2#变电所电缆敷设：电缆型号：1800米MYJV42-3*185 ；电缆长度：1800米/根；电缆根数：2；工作内容：电缆头制作、电缆敷设等，具体详见刘园子煤矿电缆安装图纸：图纸编号：***********由地面110Kv变电所经过电缆桥架、地面电缆沟、副井井筒、井底车场敷设至井下2#变电所。
井筒内采用电缆托架敷设（已安装）。
2、强排潜水泵供电电缆（110Kv变电所至井下强排电泵）：电缆型号：1800米MYJV42-3*35；电缆长度：1800米/根；电缆根数：2；工作内容：电缆头制作、电缆敷设等，具体详见刘园子煤矿电缆安装图纸：图纸编号：*************现场条件：由地面110Kv变电所经过电缆桥架、地面电缆沟、副井井筒、井底车场敷设至井下强排水泵。

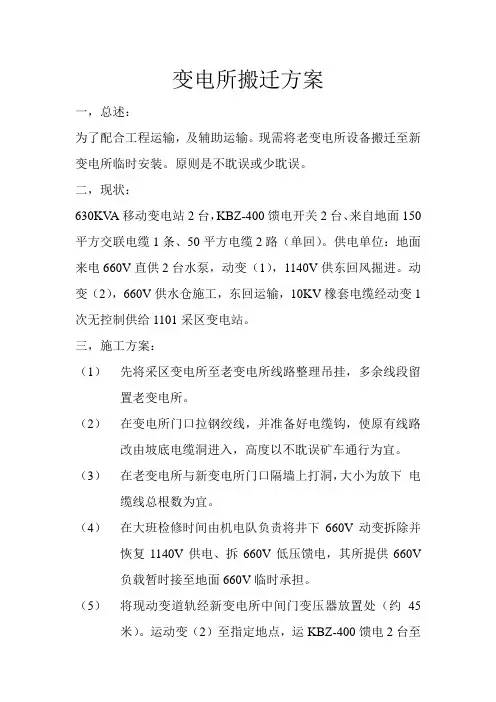

变电所搬迁方案一，总述：为了配合工程运输，及辅助运输。
现需将老变电所设备搬迁至新变电所临时安装。
原则是不耽误或少耽误。
二，现状：630KV A移动变电站2台，KBZ-400馈电开关2台、来自地面150平方交联电缆1条、50平方电缆2路（单回）。
供电单位：地面来电660V直供2台水泵，动变（1），1140V供东回风掘进。
动变（2），660V供水仓施工，东回运输，10KV橡套电缆经动变1次无控制供给1101采区变电站。
三，施工方案：（1）先将采区变电所至老变电所线路整理吊挂，多余线段留置老变电所。
（2）在变电所门口拉钢绞线，并准备好电缆钩，使原有线路改由坡底电缆洞进入，高度以不耽误矿车通行为宜。
（3）在老变电所与新变电所门口隔墙上打洞，大小为放下电缆线总根数为宜。
（4）在大班检修时间由机电队负责将井下660V动变拆除并恢复1140V供电、拆660V低压馈电，其所提供660V负载暂时接至地面660V临时承担。
（5）将现动变道轨经新变电所中间门变压器放置处（约45米）。
运动变（2）至指定地点，运KBZ-400馈电2台至指定地点，200A高开1台、开关架3个。
（6）机电队连接迁移设备所有连线，并准备好中间连线，高压线做头待用。
动变调为1140V。
高压线路电缆沟打好备用，做好接地。
（7）选择大班检修时间，停电3小时。
拆1140V动变拉10KV 电源至新变电所并接线。
拉采区主电源经电缆洞到变电所接线。
倒东回1140V供电到变电所内馈电接线。
完成1140V电源转换。
（8）运原变电所剩余设备（动变1）到新变电所，摆放好。
（9）再次选择大班检修时间，停电3小时，完成660V从地面改为井下工作。
（10）主水泵1台由井下660V供电，1台由地面660V供电改造。
（11）重新整理变电所、水泵房电缆，完善搬迁工作。
一、工程概述本工程为某煤矿井下电气设备安装工程，主要内容包括井下变电所、配电室、通讯控制系统、低压配电装置等电气设备的安装与调试。
工程地点位于我国某煤矿井下，施工周期为三个月。
二、施工准备1. 人员组织：成立井下电气安装工程施工项目部，明确各岗位职责，确保施工顺利进行。
2. 材料设备：核实整套安装所需的电气设备、电缆、电气型号、规格、数量，并做好检查和性能测试。
3. 施工方案：编制详细的施工方案，包括施工工艺、质量标准、安全措施等。
4. 技术培训：对施工人员进行技术培训，确保施工人员熟悉设备性能及采场供电系统。
三、施工工艺1. 井下安装（1）所有高低压电缆盘放到特制花栏车上进行下放。
（2）真空馈电开关、真空磁力起动器、通讯控制装置、电动机要轻装轻卸，用铅丝捆绑牢固。
（3）所有开关均在特制平板车上和车捆在一起下放，每个开关捆绑一道，每道为四股铁丝，每台开关逆运行方向必须加防滑拉紧，要求用四股铁丝，一头挂在开关上腔上，一头挂在车上。
（4）通讯控制系统及各种综保，井上装好后，用型矿车或特制平板车下放。
2. 设备调试（1）根据设计图纸，对电气设备进行接线，确保线路连接正确。
（2）对电气设备进行绝缘测试，确保绝缘性能符合要求。
（3）对电气设备进行负载试验，确保设备运行正常。
四、质量标准1. 设备安装质量符合《煤矿井下电气设备安装标准》。
2. 线路连接正确，绝缘性能符合要求。
3. 设备运行正常，无异常噪声、振动等现象。
五、安全措施1. 施工人员必须持证上岗，熟悉设备性能及采场供电系统。
2. 施工过程中，严格执行《煤矿安全规程》。
3. 机巷停送电工作由专人操作、专人监护。
4. 采区变电所停送电必须办理工作票，操作人员必须穿好专用绝缘鞋，戴上绝缘手套。
六、施工进度安排1. 第一阶段：施工准备（1周）2. 第二阶段：井下安装（2周）3. 第三阶段：设备调试（1周）4. 第四阶段：验收交付（1周）总计：3个月本施工方案旨在确保井下电气安装工程顺利进行，确保工程质量和施工安全。

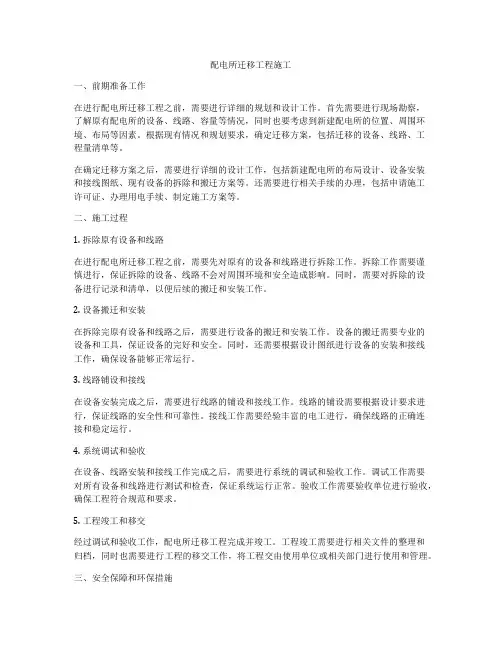

配电所迁移工程施工一、前期准备工作在进行配电所迁移工程之前，需要进行详细的规划和设计工作。
首先需要进行现场勘察，了解原有配电所的设备、线路、容量等情况，同时也要考虑到新建配电所的位置、周围环境、布局等因素。
根据现有情况和规划要求，确定迁移方案，包括迁移的设备、线路、工程量清单等。
在确定迁移方案之后，需要进行详细的设计工作，包括新建配电所的布局设计、设备安装和接线图纸、现有设备的拆除和搬迁方案等。
还需要进行相关手续的办理，包括申请施工许可证、办理用电手续、制定施工方案等。
二、施工过程1. 拆除原有设备和线路在进行配电所迁移工程之前，需要先对原有的设备和线路进行拆除工作。
拆除工作需要谨慎进行，保证拆除的设备、线路不会对周围环境和安全造成影响。
同时，需要对拆除的设备进行记录和清单，以便后续的搬迁和安装工作。
2. 设备搬迁和安装在拆除完原有设备和线路之后，需要进行设备的搬迁和安装工作。
设备的搬迁需要专业的设备和工具，保证设备的完好和安全。
同时，还需要根据设计图纸进行设备的安装和接线工作，确保设备能够正常运行。
3. 线路铺设和接线在设备安装完成之后，需要进行线路的铺设和接线工作。
线路的铺设需要根据设计要求进行，保证线路的安全性和可靠性。
接线工作需要经验丰富的电工进行，确保线路的正确连接和稳定运行。
4. 系统调试和验收在设备、线路安装和接线工作完成之后，需要进行系统的调试和验收工作。
调试工作需要对所有设备和线路进行测试和检查，保证系统运行正常。
验收工作需要验收单位进行验收，确保工程符合规范和要求。
5. 工程竣工和移交经过调试和验收工作，配电所迁移工程完成并竣工。
工程竣工需要进行相关文件的整理和归档，同时也需要进行工程的移交工作，将工程交由使用单位或相关部门进行使用和管理。
三、安全保障和环保措施在进行配电所迁移工程的过程中，需要严格遵守相关的安全和环保规定。
施工单位需要制定详细的施工计划和安全措施，保证施工过程中不发生安全事故和环境污染。
井下采区变电所、配电安装安全技术措施一、概述为了确保井下生产、掘进、安装等工作的顺利进行，安装井下采区变电所、配电点工作。
根据矿机电科提供的设备安装图及“煤矿安装质量标准”结合现场实际情况，为按照要求，保证工程质量及施工安全特制定本措施二、施工前的准备工作1、设备到货后对设备进行验收。
2、入井前，进行变压器、开关柜调整，检查各机构动作是否灵活可靠，连接螺栓是否拧紧，并进行电气试验（绝缘电阻测试、耐压试验、变压器的变比、直阻、极相组别、阻抗百分数等）和定值整定。
电缆严禁有绞拧、护层断裂和表面严重划伤等。
各项指标达到标准后，方可进行安装。
3、组织参加施工人员认真学习施工图和随机资料，学习和掌握施工措施和安全规程中的具体要求。
4、设备的运输严格按矿运输规定运输，按规定安装顺序依次卸至安装地点5、准备齐全所要使用的各种工具、绳索、起重器具。
三、安装技术措施（一）、变压器的安装：1、变压器的位置按图纸摆放正确，就位后稳固可靠，无变形缺陷。
（二）、高、低压防爆开关的安装1、按图纸摆放正确、放置平稳。
2、高压电缆电缆接线器（进出线喇叭筒）安装，有电缆出线者，浇灌环氧树脂，树脂的表面距法兰盘表面约10mm，无电缆出线者，灌树脂或在法兰处加一盲板，高压电缆铠装钢带必须可靠接地。
3、电缆接线盒有电缆出线者，螺栓应齐全紧固，且有合格的密封圈，其内径等于电缆公称外径，公差+1mm，外径与进线装置内径相差不大于2mm；无电缆出线者，应有密封圈及2mm或以上的钢板堵死，并用；喇叭嘴或螺母压紧，钢板应置于密封圈外，钢板与进线装置内径差不大于2mm，电器导电接触和电缆头接触良好。
（三）电缆敷设及接线1、电缆的摆放必须整齐、在转弯处要平滑均匀过度，电缆支架安装位置要正确，固定牢靠，防腐完好。
2、电缆终端头和电缆接头的制作、必须严密，填料灌注饱满，无气泡，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封铅表面光滑、无沙眼和裂缝。
采区变电所搬迁安装方案审批：总工程师：机电经理：审核：安监部：生产部：通风科：机电部:编制单位：编制人员：编制时间：采区变电所搬迁安装方案随着工作面形成，供电距离不断延伸，我司现有供电系统不能保证工作面正常供电，根据设计方案，现决定将临时变电所搬迁至变电所，以确保我司井下供电安全可靠。
一、变电所概况：变电所位于+南运输大巷与+南回风大巷之间，设计净长56米，净高3.5米，净宽3.6米；回风通路斜巷，坡度20度，长度25.4米，转平巷道，长度12米，此转平巷道安设两道风门，一道防火门；进风通路安装一道防火门，防火门净尺寸为1.5米×1.8米。
二、供电方案：现变电所主要向设备供电，而运输大巷、回风大巷设备供电距离超过最大范围，不能满足供电质量要求，所以考虑在运输大巷尽头设置高压配电点，专为运输大巷、西运输大巷、回风大巷、西回风大巷设备供电。
1、运输大巷高压配电点供电方案：在运输大巷尽头车场处设一运输大巷高压配电点，专供运输大巷、西运大巷、回风大巷和西回风大巷，高压电源取自中央变电所采区I回路馈出柜，电缆选用YJV22-6000-3×50，长度约120米。
由XX队负责完成.2、变电所供电方案：⑴变电所I回路电源由+运输大巷顶头车场处高压隔爆装置一次并连引出，II回路电源直接由中央变电所馈出，高压电缆采用YJV22-6000-3×50，长度约1400米。
由XX队负责完成。
⑵综采工作面：变电所3#高压隔爆开关柜主要承担1501综采工作面（200A）两台移动变电站的供电。
现工作面及移动变电站供电系统不变，高压一次接线由XX队完成，XX队配合敷设高压电缆并负责将多余高压电缆升井交库。
⑶XX工作面：变电所9#高压隔爆开关柜主要承担XX工作面以及XX工作面移动变电站的供电。
现有移变及工作面供电系统不变，高压一次接线由XX队完成，XX队配合敷设高压电缆并负责将多余高压电缆升井交库。
（附：变电所供电系统图）⑷主要运输巷、回风巷设备供电：①+西回风大巷+西回风大巷绞车电源取自+回风大巷16#绞车电源，电压等级1140V，电缆选用MYP-1.14-3×16+1×10矿用橡套电缆200米，西回低压供电系统由XX队负责实施完成。
②+西运输大巷、+运输大巷+西运输大巷胶带输送机及西运输大巷口绞车、+运输大巷两部胶带输送机及绞车、1#溜子巷刮板输送机电源取自运输大巷高压配电点低压2#馈电开关，电压等级1140V，从临时变电所向配电点铺设MYP-1.14-3×95+1×25矿用橡套电缆170米，XX队负责完成。
③+南运输大巷、+南回风大巷+南运输大巷胶带输送机取自变电所低压+南运馈电开关，电压等级1140V，主电缆选用MYP-1.14-3×35＋1×16矿用橡套电缆，需增加电缆150米，由XX队负责实施。
+南运运输大巷变电所口绞车电源取自变电所低压馈电开关，电压等级1140V，由XX队负责完成。
南回风大巷供电系统维持现状不变。
④+836、+回风大巷：+836回风大巷、+回风大巷1#--8#绞车、水泵等设备电源仍保持原有供电系统不变；+回风大巷9#-15#绞车电源取自运输大巷高压配电点3#低压馈电开关，主电缆选用MYP-1.14-3×16+1×10矿用橡套电缆，长度200米，敷设路径：+运输大巷馈电开关处→1304小系统→+回风大巷15#绞车。
由XX队负责实施完成。
（附：主要运输巷、回风巷供电系统图）⑸局部通风机电源采区局部通风机电源不中断，由变电所风机馈电开关馈出双回路供电电源向风机配电点供电，主电缆选用MYP-1.14-3×50+1×25矿用橡套电缆，由XX队负责完成。
⑹变电所通讯:通讯系统，将现采区变电所通讯电缆沿+回风大巷、+西回大巷、+南回风大巷敷设至五采变电所，由XX队完成。
⑺工业电视方面：工业电视主光缆沿+回风大巷、+西回风大巷、+南回回风大巷敷设至变电所处即可，由XX队完成。
⑻变电所电缆敷设：变电所I、ＩＩ回路高压电缆沿+西运输大巷顺风流方向巷道左帮延伸敷设至变电所。
①变电所内照明电缆及吊挂钢绳沿顶板采用PVC线槽敷设缆线外，其余缆线全部敷设在电缆沟内。
②变电所进风通道沿风流方向左侧巷帮为低压电缆吊挂托架，右侧为高压电缆托架，电缆托架吊挂眼均腰线以上200MM膨胀螺栓固定。
电缆吊挂点间距1米一个。
高压电缆吊挂由上至下依次为采区I回路、采区II回路、综采面高压电缆、XX面高压电缆。
低压电缆吊挂顺序从上至下依次为人员定位（瓦斯监控），工业电视（通讯、信号）动力。
③变电所回风通道低压电缆沿风流方向左手帮敷设，电缆托架吊挂眼均腰线以上200MM膨胀螺栓固定。
电缆吊挂点间距1米一个。
电缆吊挂顺序从上至下依次为人员定位（瓦斯监控），工业电视（通讯、信号）动力。
三、变电所设备布置情况：（一）+运输大巷配电点设备情况：将临时变电所I回路高压进线柜、综采柜、母联柜和动力干式变压器以及原+一部、二部和三部胶带机总馈电、+回风大巷9#-15#绞车总馈电搬迁至+运输大巷配电点，安设高压隔爆开关3台，一台进线、一台馈出、一台备用，低压设置3台开关，一台专供运输大巷、一台专供西运大巷、一台专供回风大巷和西回风大巷，临时变电所其余低压设备待搬迁完毕后升井交库，其他高压设备均搬迁至变电所。
（二）变电所具体设备布置情况：在使用原临时采区变电所搬迁的设备的同时还应从地面下3台高压隔爆装置、一台干式变压器、9台低压馈电开关及一台信号照明综保。
根据我司目前采区生产工艺和实际情况，结合《煤矿安全规程》相关要求，变电所共安装高压隔爆型开关10台，低压开关9台、两台KS9-200-6/1.14局部通风机变压器，一台KBSGZ-630-6/1.14干式变压器。
1、变电所沿风流方向右侧依次布置高压隔爆开关柜、变压器、低压开关。
2、设备安装顺序依次为1#柜为采区变I回路进线柜（新购置400A）、2#柜备用柜（100A）、3#柜为1501综采工作面出线柜（新购置200A）、4#柜为采区I回路局部通风机变压器出线柜（50A）、5#柜为采区变电所动力变压器（100A）、6#为联络柜（300A）、7#为备用柜（100A）柜、8#柜为采区II回路局部通风机变压器出线柜（200A）、9#柜XX工作面出线柜（200A）、10#柜为采区变二回路进线柜（400A）。
11#柜为一台KBSGZ-630-6/1.14干式变压器，12#柜为两台KS9-200-6/1.14局部通风机变压器。
低压侧依次为6台风机I、II回路开关和监测监控开关、5台低压动力开关和信号照明综保。
3、变回风通路防火门侧硐室中心安装工业电视摄像头一台，变电所硐室中心每隔4米安装照明灯一盏，在回风通路防火门内侧放置电话机一部，消防设施一套、工具箱一个、值班人员工作桌椅一套。
四、变电所拆卸、运输、安装方案：1、搬迁前准备工作：（1）、XX队提前施工完毕五变电所跨越巷道电缆托架及+南运输大巷、变电所进风通路和回风通路电缆托架安设工作。
（2）、XX队完成敷设原临时采区变电所至变电I、II回路高压电缆，变电所至+南运胶带机机头电源缆线；XX队完成高压配电点至805回风大巷16#绞车电源电缆和变电所至+西运风机配电点电源缆线敷设工作，将临时变电所监测监控电源改至风机主回路，同时完成变电所监测监控电源缆线敷设工作。
XX队施工完西回绞车电源。
XX队完成南运输大巷绞车电源电缆敷设工作。
（3）、XX队应提前对地面龙门吊、主斜井房提升设备各部件认真检查；提前检查井下+820运输大巷、材料进风上山、+运输大巷运输、+西运输大巷及+南运输大巷沿线运输系统轨道绞车，确保运输期间安全可靠。
（4）、XX队提前将新购置的三台高压隔爆装置装车从地面运至井下变电所，并将容量为400A的高压隔爆装置放置在变电所沿XX方向第10台高压隔爆装置位置处，并将200A高压隔爆装置放置在第9台高压隔爆装置处，同时完成两台高爆间、I、II 回路高压电缆及低压开关连接工作。
2、拆除安装方案：（1）、临时变电所拆除、安装及变电所I回路安装方案：①先在中央变电所停止临时变电所I回路电源，然后将临时变电所风机II回路高爆、备用高爆、备用风机变拆除，运至变电所；拆除I回路进线高爆、综采高爆和母联高爆，运至+运输大巷顶头车场。
并按照设备布置方案进行高压配电点、变电所设备安装工作，以及五采变电所I回路高压电缆与临时变电所、高压配电点进线柜并联沟通工作。
停电范围，XX工作面、风机备用回路、运输大巷、西运输大巷、南运输大巷、回风大巷。
停电时间12小时。
在此期间，XX队负责变电所I回路所有高爆、高压配电点设备拆除、安装及南运胶带机电源及综采移变一次改线工作；XX队完成南运输大巷、运输大巷、西运输大巷绞车电源改线及将运输大巷原660V电源线路拆除工作；XX队完成移变一次高压电缆敷设工作；XX队完成高压配电点至回风大巷16#绞车电源电缆改线工作和变电所风机II回路至配电点电源及监测监控电源改线工作及回风大巷4#水仓至6#水仓660V电源线路敷设及水泵更换工作；XX队配合XX队完成高低压设备运输工作。
②变电所及+运输大巷高压配电点设备安装完毕，检查确认，送中央变电所采区I回路、+运输大巷高压配电点、变电所高压电源，随后再送低压电源。
待变电所I回路、+运输大巷配电点高低压设备、综采工作面电源正常后，方可进行临时变电所II回路设备拆除及变电所II回路设备安装工作。
⑵临时变电所II回路拆除及变电所II回路安装方案：①先在中央变电所将采区II回路供电电源停止，然后将临时变电所II回路进线高爆、备用高爆、综掘高爆、风机I回路高爆及风机I回路变压器拆除，将拆除的高爆、变压器运至变电所，并按方案进行安装，完成变电所综掘工作面、风机主回路高低压设备安装工作，并沟通变电所至临时采区变电所II回路高压缆线及II回路与母联柜电源。
停电范围为XX和XX工作面，停电范围为综掘工作面、XX工作面及风机主回路，大约停电时间为4小时。
在此期间，XX队完成临时变电所高压设备拆除工作及变电所高低压设备及XX队移变一次电缆安装工作；XX队完成移变一次高压电缆敷设工作；XX队完成变电所风机I回路至配电点电源改线工作；XX队负责设备运输工作；②变电所II回路高低压设备安装完毕后，进行通电运行，待供电稳定后，再送XX工作面、风机I回路电源，并进行试运行。
⑶变电所I、II回路设备全部安装完毕，由XX队、机电部人员共同对I、II回路相序进行核对，核对正确后在由XX队联通母联柜。
3、运输装载方法：(1)、运输路线：临时采区变电所设备运输路线：(2)、装车方案：高压隔爆开关、低压开关均采用1吨平板车装载，干式变压器自身有轮对无需装载。
