煤矿井下变电所安装施工组织设计措施

卧龙湖煤矿井下中央变电所设备安装工程施工组织设计中煤三建机电安装处二00六年四月目录一、工程概略二、施工准备三、设备安装四、安装质量标准五、质量保证举措六、安全技术举措与文明施工七、劳动力安排八、施工工期一、工程概略卧龙湖煤矿坐落于淮北市岳集镇，隶属皖北煤电企业，其-535m 水平中央变电所是整个矿井井下供电的中枢，该工程由合肥设计研究院设计，中煤三建机电安装处肩负工程施工，南京华宁工程建设监理企业负责工程监理。

该变电所由37台BGP50-6 400~630A矿用隔爆型高压真空配电装置、2台KBSG-400KV A 6/0.69KV矿用隔爆型干式变压器、2台KBSG-315KV A 6/0.69KV矿用隔爆型干式变压器、5台BKDZ-400型矿用防爆馈电开关、17台BKDZ-200型矿用防爆馈电开关、一台BZX-4 660/133 4KV A矿用隔爆型照明综保开关、43盏DGS13/127B 127V13KW矿用隔爆型节能荧光灯及约1500米高低压电缆构成。

高压系统分别向各采区变电所、变电站、中央泵房供电；低压系统分别向井底车场、井下操车系统、中央泵房及本变电所供电。

（一）、供电系统简介井下中央变电所电源来自地面35KV变电所，电源电缆经地面35KV变电所至地面工广电缆桥架，经过副井井筒及管子道至井下中央变电所，共四根电源电缆供电。

低压系统均由本变电所供给（高压6KV至变压器至低压660V）。

（二）主要安装工程量1、矿用隔爆型高压真空配电装置37台2、矿用隔爆型干式变压器4台3、矿用隔爆馈电开关23台4、高、低压电缆1500米5、矿用隔爆型节能荧光灯43盏6、接地系统安装二、施工前的准备施工的速度和质量，在很大程度上决定于施工前的准备，准备工作主要有以下几个方面：（一）技术上的准备1、组织施工人员熟习有关图纸及说明书等技术资料。

2、组织施工人员仔细学习《煤矿安装工程质量检验评定标准》及《电气设备安装工程施工及查收通用规范》。

井下中央变电所安装工程施工措施一、项目简介井下中央变电所安装工程是指在煤矿井下建设变电所，为矿井提供电力供应的工程。

该工程将会使矿井电力系统更加可靠稳定，提高矿井的安全性和生产效率。

二、施工组织及管理1. 施工组织本工程施工分为两个阶段：•第一阶段：准备阶段，包括勘察、设计、工程招投标等。

•第二阶段：实施阶段，主要包括如下工程内容：1.地下建筑结构施工2.变电设备安装3.配电线路敷设4.工程地质勘察2. 施工管理施工管理包括工程进度、质量、安全、环境保护等方面的管理。

•工程进度管理：施工单位应制定详细施工计划，并按照进度计划有序施工，减少延期风险。

•工程质量管理：按照设计要求和国家相关标准进行不同阶段的质量检验，保证变电站工程质量稳定可靠。

•工程安全管理：施工负责人应对工程现场进行全天候管理，保证工程人员的安全，同时对施工现场的周边环境进行保护，确保工程周边环境的安全。

•工程环保管理：对施工现场进行环保措施，确保施工过程中不会对环境造成安全危害。

三、施工措施施工过程中需要采取一系列措施，保障施工顺利实施。

1. 地下建筑结构施工地下建筑结构施工需要结合煤矿井下环境的特殊因素，采用绿色环保的新型材料建造井下中央变电所，就地取材，实施彻底的固化体防水工程和地下室表层加密，采用特殊的施工工艺保证施工质量。

2. 变电设备安装变电设备安装采用先进的安装技术，配合现代化的工具设备，杜绝人员伤亡和设备损坏。

在安装前，应做好设备检查，避免在使用过程中出现故障或意外情况。

3. 配电线路敷设配电线路敷设需要使电线路与周围环境相协调，保持拓扑结构的完整和稳定性。

针对地质环境难度大的各个路段，施工方应采取钻洞施工的方式，以适应地质的复杂情况。

4. 工程地质勘察为了保证工程运行的稳定性，以及对环境、人身安全的保障，相关的地下建筑施工前必须进行全面的地质勘察，包括地质构造、地下水情况、统计分析等。

四、总结井下中央变电所安装工程对于煤矿电力供应的改善，具有重要和实际意义。

井下变电所安装安全技术措施1. 引言在我国煤炭开采过程中，井下变电所已经成为重要的配电设施，它不仅为井下设备提供了稳定的电力供应，也为现代化生产提供了必要的技术基础。

然而，在井下环境下，由于受到空气质量、煤尘、温度、湿度等环境因素的影响，井下变电所的安全问题也不容忽视。

因此，开采企业需要采取一系列的技术措施来保障井下变电所的安全运行。

2. 安全技术措施2.1. 设备选型井下变电所所使用的设备需要采用可靠的技术和优质的材料，以保证其在恶劣的井下环境中运行稳定可靠。

在选型时，需要严格按照设计要求和国家标准进行选择。

2.2. 安全隔离井下变电所的配电装置需要进行严格的安全隔离，以避免意外触电事故的发生。

在井下变电所的主接线箱、配电柜、电缆终端等处都需要设置良好的隔离装置。

2.3. 电缆保护电缆在井下变电所中起到了至关重要的作用，因此在使用过程中需要加强其保护。

电缆的保护主要包括防水、防腐、防护套、防爆等方面，以避免电缆老化、短路和漏电等问题的发生。

2.4. 抗干扰井下环境下，电磁干扰和静电干扰比普通环境更加频繁，因此需要对井下变电所的电气设备进行抗干扰技术的处理。

在设计和选配井下变电所的设备时，需要考虑到其在电磁干扰和静电干扰方面的特性，以确保其在井下环境下的稳定运行。

2.5. 监控系统井下变电所需要配备全面的监控系统，以便及时了解设备运行情况和故障信息，以便及时处理。

监控系统可以采用传感器、遥测、远程控制等技术手段。

同时，在井下变电所的运营管理中，需要充分发挥人员的作用，加强日常的巡检和维护。

3.井下变电所的安全问题是井下煤矿生产中的重要问题之一。

在设计和安装井下变电所时，需要综合考虑各种因素，采取全面的安全技术措施，以保证井下变电所的安全运行。

此外，还需要加强维护保养和管理，及时排除隐患，进一步提高井下变电所的安全水平。

第一篇：煤矿井下电气设备安装安全技术措施煤矿井下电气设备安安装安安全技术措施一、泵站安安装1、乳化液泵站安安装的顺序：1号乳化泵——乳化液泵箱——2号乳化泵——开关——1号喷雾泵——2号喷雾泵——两台高效喷雾泵清水箱2、综采工作面供液的乳化泵站和喷雾泵站设在综采工作面机巷距切眼200米处。

3、乳化液进液管全部选用ZC4-31.5-40/L-10000型高压胶管，回液管全部选用ZC4-38-40/L-10000型高压胶管，喷雾水管选用Φ25×10000的高压胶管。

4、供液管路按标准挂整齐，最下面的一根管路距离巷道底板1米，确保巷道畅通整洁。

5、泵站安安装时要摆平放稳，垫平垫实，并保证乳化液箱底面高于泵体底面100mm。

6、安安装完毕，按规定进行试运转，管路连接、压力调试由专职泵站工进行。

7、泵站的安安装质量及供液系统必须符合技术和质量要求，不得漏液，乳化液的浓度必须控制在3~5%之间，喷雾泵的供水压力应在0.3~2MPa的范围内，供水流量应大于320L/min。

二、电气设备安安装（一）准备工作1、核实整套安安装所需要的电气设备、电缆、五小电器的型号、规格、数量，并对其做完好检查和性能测试，严禁其失爆，严禁带隐患入井。

2、核实电站、电气开关的配电电压与各负荷电机所需要的电压及其接线方法是否相符。

3、井下电气设备安安装、调试人员必须持证上岗，同时要熟悉设备性能及现场供电系统。

（二）、井下安安装1、电气设备、电缆入井使用专用平板车、花缆车，真空开关、通讯控制装置、各负荷电机要轻装轻卸，用4股8#铅丝捆绑牢靠。

2、移动变电站、真空开关，通讯装置在斜井运输。

绞车应缓慢运行，防止震晃。

3、泵站和电站在斜巷运输时,先用8#铁丝不少于6股穿入设备连接螺栓孔或起吊环内在平板车四角绞死拉紧，再用合格的Φ24.5mm钢丝绳穿过钩头从其腰身捆绑四周,用不少于4个钢丝绳卡子卡紧,上好保险绳.4、电气设备接线时，要求接线工艺、接线严格执行标准符合要求。

井下安装变电所安全技术措施资料在煤矿、煤层气和隧道等地下建筑物中，通常需要安装变电所以提供电力供应。

然而，在井下进行变电所的安装与维护需要进行更高的安全技术措施以保证工作人员的安全。

本文将会讨论井下安装变电所的安全技术措施。

安全技术措施1.现场调查在设计和安装变电所之前，必须先进行井下现场调查。

工程师必须仔细检查井下地形、气体和水文环境等方面。

2.现场测试在进行装置前，必须对待安装的变电所现场进行测试。

测试员必须对待安装的电器设备进行安全性能检查，包括但不限于电流、电压、电量、接地电阻等项目的检测。

3.维护记录必须严格记录所有变电所维护信息。

每一次维护都被记录，检查所有部件复合情况。

这些记录应保存至少五年。

4.安全措施在现场进行变电所安装和维护时，应遵守以下安全规定：•禁止点火、吸烟、使用明火。

•必须佩戴适当的个人防护装备，如手套、眼镜、安全鞋和口罩。

•操作人员应该定期地接受特殊的训练，确保他们了解他们的工作并了解怎样正确地操作设备。

5.紧急情况在紧急情况下，工作人员必须迅速采取必要措施，包括通知管理人员、打开变电所、停止供电和立即疏散避难。

6.废弃物处理所有废弃物必须正确处理。

包括不合格的设备、过时的器材、不合乎规格的工具。

废弃物应该分类储存，并将有害或污染物品送到市政管理部门处理。

井下安装变电所是一个相对复杂的工作，需要进行严格的安全技术措施。

在安装、维修和拆卸变电所时，必须严格遵守规定，以确保工作场所的安全。

工程师需要在设计和现场检查过程中进行全面的调查和测试，并记录他们的任何发现和行动。

最后，在进行变电所工作时，工作人员需要不断接受培训，以更好地理解他们在做什么，为所有参与者提供更高的安全保障。

一、工程概述本工程为某煤矿井下电气设备安装工程，主要内容包括井下变电所、配电室、通讯控制系统、低压配电装置等电气设备的安装与调试。

工程地点位于我国某煤矿井下，施工周期为三个月。

二、施工准备1. 人员组织：成立井下电气安装工程施工项目部，明确各岗位职责，确保施工顺利进行。

2. 材料设备：核实整套安装所需的电气设备、电缆、电气型号、规格、数量，并做好检查和性能测试。

3. 施工方案：编制详细的施工方案，包括施工工艺、质量标准、安全措施等。

4. 技术培训：对施工人员进行技术培训，确保施工人员熟悉设备性能及采场供电系统。

三、施工工艺1. 井下安装（1）所有高低压电缆盘放到特制花栏车上进行下放。

（2）真空馈电开关、真空磁力起动器、通讯控制装置、电动机要轻装轻卸，用铅丝捆绑牢固。

（3）所有开关均在特制平板车上和车捆在一起下放，每个开关捆绑一道，每道为四股铁丝，每台开关逆运行方向必须加防滑拉紧，要求用四股铁丝，一头挂在开关上腔上，一头挂在车上。

（4）通讯控制系统及各种综保，井上装好后，用型矿车或特制平板车下放。

2. 设备调试（1）根据设计图纸，对电气设备进行接线，确保线路连接正确。

（2）对电气设备进行绝缘测试，确保绝缘性能符合要求。

（3）对电气设备进行负载试验，确保设备运行正常。

四、质量标准1. 设备安装质量符合《煤矿井下电气设备安装标准》。

2. 线路连接正确，绝缘性能符合要求。

3. 设备运行正常，无异常噪声、振动等现象。

五、安全措施1. 施工人员必须持证上岗，熟悉设备性能及采场供电系统。

2. 施工过程中，严格执行《煤矿安全规程》。

3. 机巷停送电工作由专人操作、专人监护。

4. 采区变电所停送电必须办理工作票，操作人员必须穿好专用绝缘鞋，戴上绝缘手套。

六、施工进度安排1. 第一阶段：施工准备（1周）2. 第二阶段：井下安装（2周）3. 第三阶段：设备调试（1周）4. 第四阶段：验收交付（1周）总计：3个月本施工方案旨在确保井下电气安装工程顺利进行，确保工程质量和施工安全。

井下采区变电所、配电安装安全技术措施一、概述为了确保井下生产、掘进、安装等工作的顺利进行，安装井下采区变电所、配电点工作。

根据矿机电科提供的设备安装图及“煤矿安装质量标准”结合现场实际情况，为按照要求，保证工程质量及施工安全特制定本措施二、施工前的准备工作1、设备到货后对设备进行验收。

2、入井前，进行变压器、开关柜调整，检查各机构动作是否灵活可靠，连接螺栓是否拧紧，并进行电气试验（绝缘电阻测试、耐压试验、变压器的变比、直阻、极相组别、阻抗百分数等）和定值整定。

电缆严禁有绞拧、护层断裂和表面严重划伤等。

各项指标达到标准后，方可进行安装。

3、组织参加施工人员认真学习施工图和随机资料，学习和掌握施工措施和安全规程中的具体要求。

4、设备的运输严格按矿运输规定运输，按规定安装顺序依次卸至安装地点5、准备齐全所要使用的各种工具、绳索、起重器具。

三、安装技术措施（一）、变压器的安装：1、变压器的位置按图纸摆放正确，就位后稳固可靠，无变形缺陷。

（二）、高、低压防爆开关的安装1、按图纸摆放正确、放置平稳。

2、高压电缆电缆接线器（进出线喇叭筒）安装，有电缆出线者，浇灌环氧树脂，树脂的表面距法兰盘表面约10mm，无电缆出线者，灌树脂或在法兰处加一盲板，高压电缆铠装钢带必须可靠接地。

3、电缆接线盒有电缆出线者，螺栓应齐全紧固，且有合格的密封圈，其内径等于电缆公称外径，公差+1mm，外径与进线装置内径相差不大于2mm；无电缆出线者，应有密封圈及2mm或以上的钢板堵死，并用；喇叭嘴或螺母压紧，钢板应置于密封圈外，钢板与进线装置内径差不大于2mm，电器导电接触和电缆头接触良好。

（三）电缆敷设及接线1、电缆的摆放必须整齐、在转弯处要平滑均匀过度，电缆支架安装位置要正确，固定牢靠，防腐完好。

2、电缆终端头和电缆接头的制作、必须严密，填料灌注饱满，无气泡，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封铅表面光滑、无沙眼和裂缝。

井下变电所安装施工方案一、施工前准备施工前的准备工作：施工技术准备工作；施工临时设施准备工作；施工材料、工具及构件加工准备工作。

1．施工技术准备工作（1）首先组织施工技术人员与矿方、设计单位对施工图进行会审，并由设计单位进行技术交底，对施工图中的疑问及时向设计单位反映，确定解决方法，以利于施工；其次组织参加施工的人员学习国家相关的质量标准规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。

（2）与矿方及有关部门联系，并解决电源、水源、运输等工作。

2.安装顺序安装地点交于我方后，井下中央变电所设施布置应按如下顺序进行：高压防爆开关→变压器→低压防爆开关→电缆敷设→接地装置连接→照明设施。

3.施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及其加工场地，构件加工时，应严格遵照设计及质量验收规范要求，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。

二、施工方案1、安装前验收安装前应根据验收条件进行基础预验收，组织有关人员会同建设单位矿建负责人对基础设施进行全面检查，主要项目有：（1）电缆沟深度和浇制情况；（2）开关基础设施；（3）变压器基础设施；2、高、低压防爆开关安装应符合下列规定：（1）位置正确、放置稳固；（2）操作部分灵活，分合闸指示正确；（3）成列安装时，应排列整齐，盘面颜色应和谐；（4）开关内腔装真空断路器，腔内清洁无杂物，防爆结合面粗糙度符合规定要求（5）编号醒目，字迹工整；（6）高、低压防爆开关电缆接线及接地敷设符合有关要求且整齐美观。

3、变压器安装：（1）按设计要求进行安装；（2）采用的设备和器材均应符合国家现行技术标准规定；（3）并应有合格证，设备有铭牌；（4）包装及密封性良好；（5）开箱检查清点，规格应符合设计要求；（6）附备件齐全，产品的技术主体齐全；（7）外观检查油漆应无脱落所有附件无锈蚀、无机械损伤，密封良好。

井下中央变电所安装安全技术措施井下中央变电所是煤矿运行中最重要的配电设施之一，对煤矿整个生产系统的安全可靠运行起到至关重要的作用。

基于煤矿环境复杂、高风险的特点，井下中央变电所装置的技术、安全、可靠性等各方面要求都比较高。

本文将从安全技术措施方面阐述井下中央变电所的一些技术应用。

电气防爆技术煤矿井下变电所存在着火灾、爆炸、引起电气设备直接或间接引起的意外事故的高风险。

通过防爆技术，可以有效减少因电器设备故障、操作失误等原因导致的安全事故。

井下中央变电所的防爆技术主要包括电气防爆等级设计、防爆型设备及材料的选用、防爆接线、接地及其他配套措施等。

采用绝缘油浸开关柜或无功补偿装置能够有效的降低井下变电设备的温升，避免因设备过热导致的火灾事故。

此外，还应该使用特殊防爆型接线设备来进行连接，以防止电器设备引起的火花点燃瓦斯、煤尘等可燃物质引发爆炸事故。

电缆隧道及通风系统通风是井下煤矿安全生产的重要因素之一。

在井下中央变电所的建设中，应该特别注意电缆隧道的布置。

它不仅涉及通风系统的运行效率，同时也对设备运行维护带来很大影响。

井下中央变电所常采用的隧道布置形式有单通道、双通道和环形通道等。

在确定所选定的隧道布置方式后，应当根据隧道尺寸、构造及位置等形成通风系统。

应充分考虑隧道的大小和位置，选择适当的通风器具和通风系统来保证空气透过电缆隧道时的稳定通风。

地质勘探设计电力设施在建设之前应当充分了解所在煤层的地质结构及其他地质问题，并综合考虑采用合适的专业工程技术手段，如形成专业的地质勘探设计，对所选址的地质构造进行分析，预测可能存在的灾害性地质现象，如荒野、滑坡等，从而对井下中央变电所的建设做出科学合理的方案。

安全培训在井下中央变电所的建设中，培训人员的安全意识是非常重要的。

通过不断的提高操作、维护和管理人员的安全意识，以便在变电站设备故障、突发事件等情况出现之前，能够预见到险情并采取有效的措施及时处理。

因此，煤矿要坚持定期的安全培训，遵守国家关于煤矿安全生产的有关法规，加强设备维护和管理，增加运行员的安全意识和责任心，严禁乱插、乱接、乱动、乱拆电缆、电器设备。

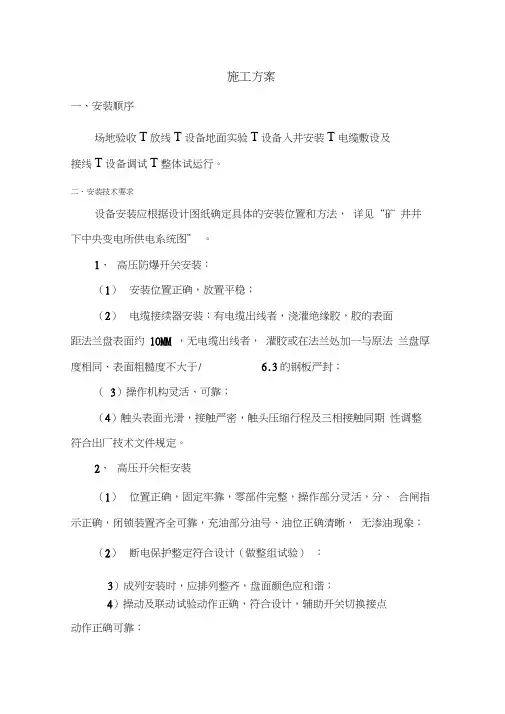

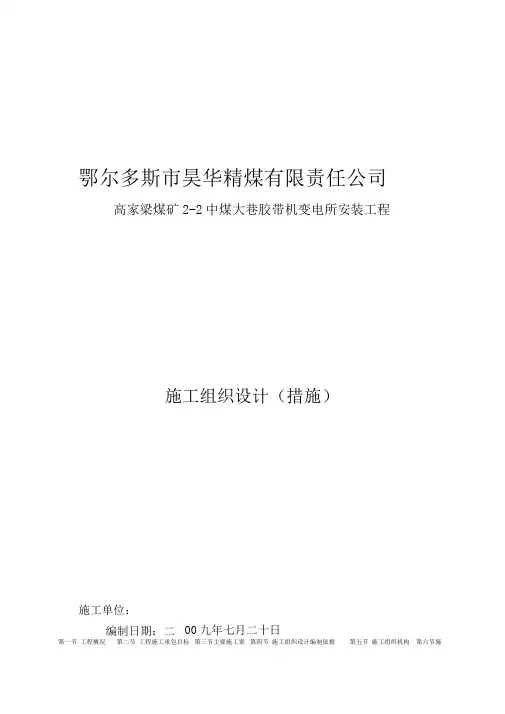

鄂尔多斯市昊华精煤有限责任公司高家梁煤矿2-2中煤大巷胶带机变电所安装工程施工组织设计（措施）施工单位：编制日期：二00九年七月二十日第一节工程概况第二节工程施工承包目标第三节主要施工案第四节施工组织设计编制依据第五节施工组织机构第六节施工总平面规划及劳动力组织第七节材料、设备和施工机具供应计划第八节质量管理及保证措施第九节安全管理及保证措施第十节施工进度及工期保证措施第十一节专项施工安全保证措施第十二节文明、环保施工及防风、防雨雪措施第十三节资源配置计划附表：附表一、拟投入用本工程的主要施工设备表附表二、拟配备本工程的试验和检测仪器设备表… 附表三、劳动力计划表附表四、计划开、竣工日期和施工进度横道图••… 附表五、施工场地布置平面图附表六、临时用地表第一节工程概况高家梁煤矿2-2中煤大巷胶带机变电所安装工程由中煤设计工程有限公司设计，主要参数及工程量如下：1•矿用一般型单层手车式高压真空开关柜KGS1 8台2•低压固定式开关柜KDC1G 5台3•矿用隔爆型干式变压器KBSG9-315/10 1台4•矿用一般型PLC柜1台5. 胶带机综合保护装置 KTC101 1套6. 矿用高压电缆敷设480米7•矿用低压电缆敷设1180米8.矿用控制电缆敷设1835米9•所照明安装LED灯10盏第二节主要施工案、施工阶段的划分1、根据本工程的特点和工期要求，本变电所设备安装划分为以下四个阶段：施工准备期、变电所设备及电缆敷设安装期、设备调试期、竣工收尾期2、平行或交叉作业：钻电缆与变电所设备安装平行作业。

二、变电所设备安装（一）施工工序：设备基础验收-高低压盘柜的基础槽钢找平找正一盘柜就位安装-变压器的安装f盘柜母线的安装f主副接地系统安装f动力、控制电缆敷设—动力电缆做头接线—二次控制电缆校线接线-成套配电装置试验调整-送电运行（二）技术准备：1熟悉施工图纸和进行图纸会审。

2、施工现场人员安全培训学习。

3、现场施工机具设备安全技术措施准备。
