《生物工程设备》课程说明书

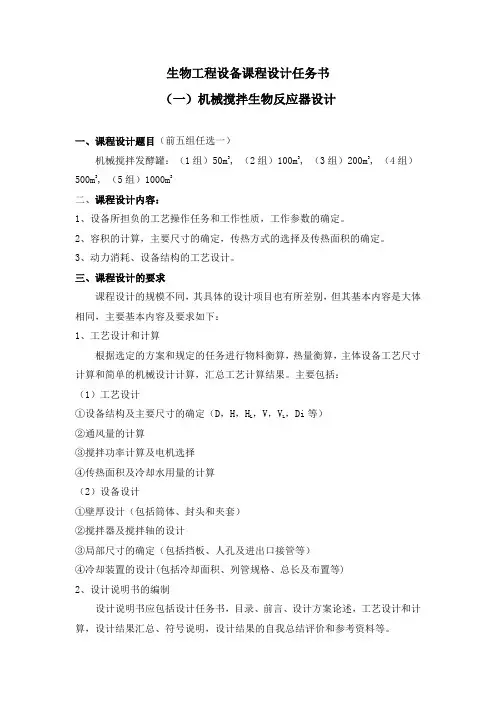

生物工程设备课程设计任务书（一）机械搅拌生物反应器设计一、课程设计题目（前五组任选一）机械搅拌发酵罐：（1组）50m3, （2组）100m3, （3组）200m3, （4组）500m3, （5组）1000m3二、课程设计内容：1、设备所担负的工艺操作任务和工作性质，工作参数的确定。

2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。

3、动力消耗、设备结构的工艺设计。

三、课程设计的要求课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下：1、工艺设计和计算根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。

主要包括：（1）工艺设计①设备结构及主要尺寸的确定（D，H，HL ，V，VL，Di等）②通风量的计算③搅拌功率计算及电机选择④传热面积及冷却水用量的计算（2）设备设计①壁厚设计（包括筒体、封头和夹套）②搅拌器及搅拌轴的设计③局部尺寸的确定（包括挡板、人孔及进出口接管等）④冷却装置的设计(包括冷却面积、列管规格、总长及布置等)2、设计说明书的编制设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。

3、绘制设备图一张设备图绘制，应标明设备的主要结构与尺寸。

四、设计基本依据1、机械搅拌生物反应器的型式通用式机械搅拌生物反应器，其主要结构标准如下：①高径比：H/D=1.7-4.0②搅拌器：六弯叶涡轮搅拌器,Di :di:L:B=20:15:5:4③搅拌器直径：Di=D/3④搅拌器间距：S=（0.95-1.05）D⑤最下一组搅拌器与罐底的距离：C=（0.8-1.0）D⑥挡板宽度：B=0.1D，当采用列管式冷却时，可用列管冷却代替挡板2、反应器用途用于有机酸生产的各级种子罐或发酵罐，有关设计参数如下：①装料系数：种子罐0.50-0.65发酵罐0.65-0.8②发酵液物性参数：密度1080kg/m3粘度2.0×10-3N.s/m2导热系数0.621W/m.℃比热4.174kJ/kg.℃③高峰期发酵热3-3.5×104kJ/h.m3④溶氧系数：种子罐5-7×10-6molO2/ml.min.atm发酵罐6-9×10-6molO2/ml.min.atm⑤标准空气通风量：种子罐0.4-0.6vvm发酵罐0.2-0.4vvm3、冷却水及冷却装置冷却水：地下水18-20℃冷却水出口温度：23-26℃发酵温度：32-33℃冷却装置：种子罐用夹套式冷却，发酵罐用列管冷却。

生物工程设备课程设计一、课程目标知识目标：1. 理解生物工程设备的基本概念、分类及其在生物技术产业中的应用；2. 掌握生物工程设备的工作原理、操作流程及维护方法；3. 了解生物工程设备在生物制品生产中的关键作用及影响产品质量的因素。

技能目标：1. 能够分析生物工程设备在生物制品生产中的适用性，并进行合理选型；2. 学会使用生物工程设备进行实验操作，并能处理简单的设备故障；3. 能够根据生产需求，对生物工程设备进行优化配置，提高生产效率。

情感态度价值观目标：1. 培养学生对生物工程设备的兴趣，激发他们探索生物技术领域的热情；2. 增强学生的环保意识，使他们认识到生物工程设备在生物制品生产中的环保责任；3. 培养学生的团队合作精神，让他们在合作学习中体验到生物工程设备研究的乐趣。

课程性质分析：本课程为高年级生物工程专业课程，旨在帮助学生将理论知识与实际应用相结合，提高他们在生物技术产业中的实践能力。

学生特点分析：高年级学生对生物工程有一定了解，具备一定的理论基础，但实践经验不足。

学生对新鲜事物充满好奇，具备一定的自主学习能力和团队合作精神。

教学要求：1. 结合实际案例，注重理论与实践相结合，提高学生的实际操作能力；2. 采取小组合作、讨论等形式，引导学生主动参与教学活动，培养学生的自主学习能力和团队合作精神；3. 强化实践环节，注重培养学生的动手能力，提高他们在生物技术产业中的竞争力。

二、教学内容1. 生物工程设备概述- 设备分类与原理- 生物工程设备在生物技术产业中的应用2. 常见生物工程设备及其操作- 发酵罐、生物反应器等设备的工作原理与操作流程- 设备的维护与故障处理3. 生物工程设备在生物制品生产中的应用- 生物制品生产过程中的关键设备选型与配置- 影响生物制品质量的设备因素及解决方法4. 生物工程设备优化与技术创新- 生物工程设备的优化方法与策略- 生物工程设备在生物技术领域的技术创新案例5. 教学实践与案例分析- 组织学生进行生物工程设备实验操作- 分析实际案例，探讨生物工程设备在生产中的应用及优化教学内容安排与进度：第一周：生物工程设备概述第二周：常见生物工程设备及其操作第三周：生物工程设备在生物制品生产中的应用第四周：生物工程设备优化与技术创新第五周：教学实践与案例分析教材章节关联：本教学内容与教材中“生物工程设备”章节相关内容紧密关联，涵盖了设备原理、操作、应用与优化等方面的知识，旨在帮助学生全面了解生物工程设备在生物技术产业中的重要作用。

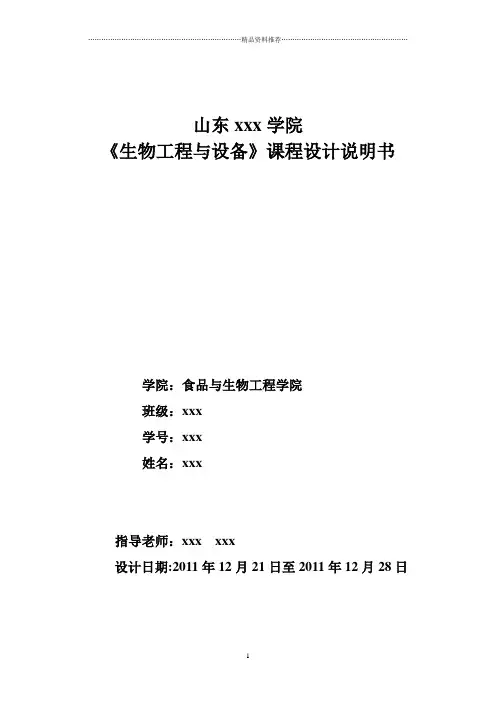

山东xxx学院《生物工程与设备》课程设计说明书学院：食品与生物工程学院班级：xxx学号：xxx姓名：xxx指导老师：xxx xxx设计日期:2011年12月21日至2011年12月28日一、前言1、课程设计的性质通过本次设计使同学对《生物工程与设备》的理论知识有更深刻的理解，生物工程与设备课程设计为必修课。

同时也为将来走上设计岗位的同学打下良好的基础。

2、课程设计目的与任务任务：年产6万吨味精厂谷氨酸机械搅拌通风发酵罐设计。

目的：通过课程设计，使同学对工艺参数确定，物料恒算、发酵罐体积及尺寸确定、罐体机械强度、搅拌功率、搅拌轴及搅拌浆叶强度等计算能力得到锻炼。

掌握工程设计基本程序及内容，熟练掌握电脑绘图及绘图质量。

二、设计参数1、 糖酸转化率60%2、 发酵产酸水平11%3、 发酵周期32小时4、 发酵罐充满系数为0.75、 味精分子式187.13（C5H8NO4Na ）.H2O6、 谷氨酸分子式147.13(C5H9NO4)7、 谷氨酸密度取1.553g/cm38、 残还原糖0.8%，干菌体1.7%9、 谷氨酸提取率97.5%10、谷氨酸生产味精精制率为125%11、取01LP V （kw ） 12、空罐灭菌压力0.25MPa13、年工作日安330天计算三、物料衡算1、发酵罐总容积计算发酵罐总容积，决定于年工作日、每天生产谷氨酸量、发酵产酸水平、谷氨酸发酵周期、谷氨酸提取率、谷氨酸精制味精得率等。

（1）年谷氨酸的产量=年味精产量÷125%=60000/1.25=48000T（2）每天的谷氨酸产量=年谷氨酸的产量÷330=48000/330=145.45T（3）发酵液密度333/1050/050.15.9528.707.16865553.11105.1258561m Kg m T T m ===++=++=ρρ （4）每天生产发酵液体积谷氨酸提取率发酵产酸水平每天生产谷氨酸量⨯=V =145.45/1.050×(11%×97.5%)=1291.60m 3（5）发酵罐的总容积总V =〔每天生产发酵液体积×发酵周期（小时）〕/24=（1291.60×32）/24=1722.13m 32、求发酵罐个数，取单罐公称容积200m 3查表6-2（发酵工厂工艺设计概论P102）得公称容积是2003m 的发酵罐全容积为2303m 。

生物工程设备教学大纲《生物工程设备与实验操作技术》教学大纲【课程名称】《生物工程设备与实验操作技术》【课程类别】专业基础课【教学时数】 72 学时【课程学分 4学分【开设专业】生物制药、生化制药【开设学期】第五学期【选用教材】《生物工程设备与实验操作技术》.黄亚东.中国轻工业出版社，2008.8.【参考教材】1(梁世中《生物工程设备》北京:中国轻工业出版社，2002，22(段开红《生物工程设备》北京:科学出版社，2008，23(鲍新华《生物工程》北京:化学工业出版社，2008，7【教学性质和目的】本学科为校企合作开发的高职教育教材，较为全面地阐述了生物工程操作原理及典型设备，旨在培养生物技术应用领域高技能应用型专门人才。

全书共分为四篇，第一篇为原料预处理设备，主要包括原料的筛选与分级设备、粉碎设备、水处理系统及设备、空气除菌设备、培养基制备设备;第二篇为生物反应器，主要包括生物反应器设计基础、通风发酵设备、厌氧发酵设备、固态发酵生物反应器、动植物细胞培养反应器、酶反应器、生物反应器的放大与参数检测;第三篇为产物分离提纯设备，主要包括细胞的破碎与分离设备、沉降设备、过滤设备、离心分离设备、压榨设备、膜分离设备、萃取设备、液体吸附设备、浸出设备、离子交换设备、蒸发设备、结晶设备、干燥设备、蒸馏设备;第四篇为附属设备，主要包括物料输送设备、设备与管道的清洗与灭菌、产品包装设备及制冷设备。

【课程的基本要求】《生物工程设备与实验操作技术》是一门实践性很强的课程，要求学生在学过生物工程类基础课的基础上，通过本课程的学习，了解生物工程操作的基本概念和基本原理，掌握典型设备的结构、工作原理、性能特点、操作要点、选用及保养方法，并懂得运用所学知识和技能分析、分析和解决生物工业生产中的一般性技术问题，同时培养学生的工程意识、职业意识和责任意识。

【各章节内容及学时分配】备注(教学方法如:一般讲授，课堂讨论，章节教学内容学时作业，实际操作等) 第一篇一般讲授、课堂讨论、作业原料预处理设备 12 第二篇一般讲授、课堂讨论、作业生物反应器 30产物分离提纯设第三篇一般讲授、课堂讨论、作业 20备第四篇一般讲授、课堂讨论、作业附属设备 10合计 72第一篇，原料预处理设备第一章原料的筛选与分级设备【目的要求】1(掌握磁力除铁器的结构和工作原理;筛分的基本概念;常用筛分设备的操作要点 2(熟悉精选机的结构和工作原理;常用筛分设备的结构和工作原理;筛分设备的选用 3(了解磁力除铁的意义和方法;物料粒度分布的测定方法;【教学重点、难点】重点:磁力除铁器的结构和工作原理难点:常用筛分设备的结构和工作原理;筛分设备的选用【教学内容】第一节原料的除铁设备第二节原料的精选设备第三节物料筛分设备第二章粉碎设备【目的要求】1( 掌握原料粉碎的目的和意义;常用粉碎设备的结构和工作原理 2( 熟悉物料粉碎机理;常用粉碎设备的特点、操作要点及有关注意事项 3( 了解粉碎操作在生物工业中的应用;粉碎方法的分类;粉碎设备的选择【教学重点、难点】重点:常用粉碎设备的结构和工作原理难点:常用粉碎设备的特点、操作要点及有关注意事项【教学内容】第一节粉碎的基本概念和理论第二节常用粉碎设备第三章水处理系统及设备【目的要求】1.掌握生物工业中常用的水处理方法;常用水处理装置的结构和工作原理 2(熟悉培养基制备对水的质量要求;常用水处理装置的特点及操作要点 3(了解水的质量分级及质量要求;根据水源状况及生产工艺要求明确水处理方法【教学重点、难点】重点:常用水处理装置的结构和工作原理难点:常用水处理装置的特点及操作要点【教学内容】第一节水质分级及水质要求第二节水的过滤装置第三节水的软化及脱盐第四节水的杀菌第四章空气除菌设备【目的要求】1(掌握生物工业生产对空气质量要求;染菌几率;典型的空气过滤除菌流程2(熟悉空气过滤除菌的机理;空气过滤除菌流程中各附属设备的作用 3(了解空气洁净度等级及要求;空气除菌方法;常用的过滤介质及特点【教学重点、难点】重点:典型的空气过滤除菌流程难点:空气过滤除菌的机理;空气过滤除菌流程中各附属设备的作用【教学内容】第一节空气除菌方法第二节空气过滤除菌流程第三节空气过滤除菌设备培养基制备设备第五章【目的要求】1(掌握淀粉质原料连续蒸煮糖化设备、淀粉水解制糖设备、固体培养基中蒸煮设备的结构、特点及操作要点;培养基连续灭菌设备的结构及灭菌过程2(熟悉淀粉质原料间歇蒸煮糖化设备结构、特点;培养基制备中间灭菌设备、固体培养基制备中的润水设备的结构及操作要点3(了解蒸煮锅数量的确定方法;糖蜜稀释器的类型与结构【教学重点、难点】重点:淀粉质原料连续蒸煮糖化设备、淀粉水解制糖设备、固体培养基中蒸煮设备的结构、特点及操作要点;难点:淀粉质原料连续蒸煮糖化设备、淀粉水解制糖设备、固体培养基中蒸煮设备的结构、特点及操作要点;【教学内容】第一节淀粉质原料蒸煮与糖化设备第二节糖蜜稀释器第三节淀粉水解制糖设备第四节培养基灭菌设备第五节固体培养基制备设备第二篇生物反应器第一章生物反应器设计基础【目的要求】1( 掌握生物反应器的化学计量与动力学基础;生物反应器的质量传递与热量传递2( 熟悉生物反应器的特点及作用3.了解生物反应器的含义和分类方法【教学重点、难点】重点:生物反应器的化学计量与动力学基础难点:生物反应器的质量传递与热量传递【教学内容】第一节生物反应器概述第二节生物反应器设计基础第二章通风发酵设备【目的要求】1( 掌握种子罐空实消的操作要点;机械搅拌发酵罐罐体结构及设计要求;机械搅拌发酵罐搅拌器的类型;发酵罐换热装置的类型及特点2( 熟悉培养箱的使用注意事项;种子培养罐的结构及特点;轴封的作用及结构;常用联轴器的形式;自吸式发酵罐的结构及充气原理2( 了解培养箱的结构特点;影响带升式发酵罐性能的主要因素;塔式发酵罐的特点;文氏发酵罐的结构、工作机理及优缺点【教学重点、难点】重点:机械搅拌发酵罐罐体结构及设计要求;机械搅拌发酵罐搅拌器的类型;发酵罐换热装置的类型及特点难点:升式发酵罐、塔式发酵罐、文氏发酵罐的特点与结构、工作机理及优缺点【教学内容】第一节菌种培养设备第二节机械搅拌通风种子培养罐第三节机械搅拌通风发酵罐第四节其他通风发酵罐第三章厌氧发酵设备【目的要求】1( 掌握密闭式酒精发酵罐的结构、特点及操作要点;酵母扩大培养罐的结构及操作要点;啤酒锥底罐的结构、特点、安装及使用要求2(熟悉酒精捕集器的作用、类型、工作原理及结构;糖蜜原料制酒精连续发酵的设备组成、特点及操作要点;啤酒大直径露天贮酒罐和朝日罐的结构及特点 3(了解淀粉质原料制酒精连续发酵的设备组成、特点;啤酒连续发酵特点、流程及设备组成。

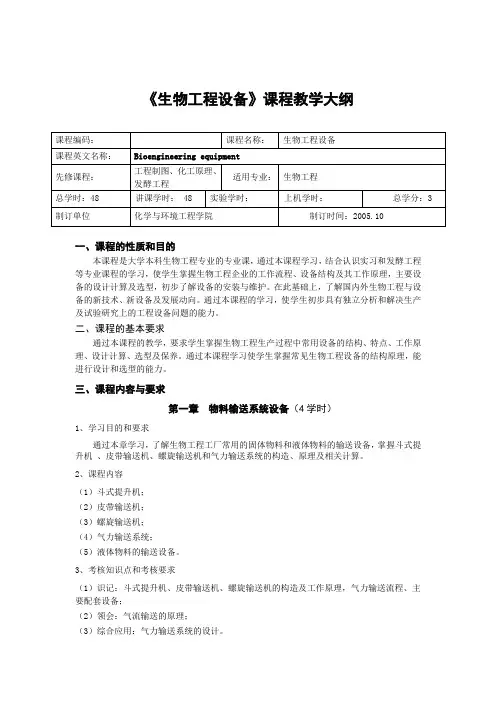

《生物工程设备》课程教学大纲一、课程的性质和目的本课程是大学本科生物工程专业的专业课，通过本课程学习，结合认识实习和发酵工程等专业课程的学习，使学生掌握生物工程企业的工作流程、设备结构及其工作原理，主要设备的设计计算及选型，初步了解设备的安装与维护。

在此基础上，了解国内外生物工程与设备的新技术、新设备及发展动向。

通过本课程的学习，使学生初步具有独立分析和解决生产及试验研究上的工程设备问题的能力。

二、课程的基本要求通过本课程的教学，要求学生掌握生物工程生产过程中常用设备的结构、特点、工作原理、设计计算、选型及保养。

通过本课程学习使学生掌握常见生物工程设备的结构原理，能进行设计和选型的能力。

三、课程内容与要求第一章物料输送系统设备（4学时）1、学习目的和要求通过本章学习，了解生物工程工厂常用的固体物料和液体物料的输送设备，掌握斗式提升机、皮带输送机、螺旋输送机和气力输送系统的构造、原理及相关计算。

2、课程内容（1）斗式提升机；（2）皮带输送机；（3）螺旋输送机；（4）气力输送系统；（5）液体物料的输送设备。

3、考核知识点和考核要求（1）识记：斗式提升机、皮带输送机、螺旋输送机的构造及工作原理，气力输送流程、主要配套设备；（2）领会：气流输送的原理；（3）综合应用：气力输送系统的设计。

第二章物料处理与培养基制备（4学时）1、学习目的和要求通过本章学习，掌握固体物料的筛选、除杂及粉碎设备的构造、工作原理，液体培养基的制备及杀菌所涉及的设备构造、工作原理、工作流程及相关计算与设备选型。

2、课程内容（1）固体物料的筛选除杂设备；（2）固体物料的粉碎设备；（3）糖蜜原料的稀释与澄清设备；（4）淀粉质原料的蒸煮糖化设备；（5）啤酒生产中麦芽汁的制备。

3、考核知识点和考核要求（1）识记：振动筛、磁力除铁器、碟片式精选机、滚筒精选机、平板分级筛、圆筒分级筛、锤式粉碎机、辊式粉碎机、圆盘钢磨机、钢片式粉碎机、湿法粉碎机的构造及工作原理，糖蜜原料的稀释与澄清设备的构造及工作原理，淀粉质原料蒸煮糖化流程、啤酒生产中麦芽汁的制备流程中相关设备的构造及工作原理；（2）领会：固体物料粉碎的力学分析，培养基热灭菌的动力学；（3）综合运用：液体培养基的制备及杀菌工艺流程的设计。

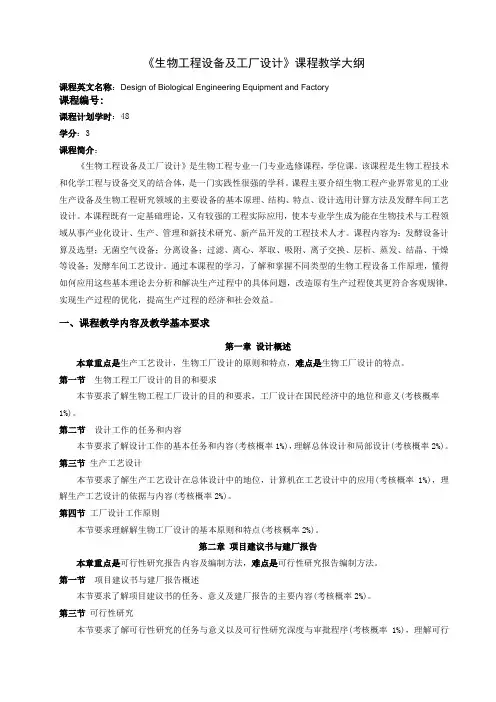

《生物工程设备及工厂设计》课程教学大纲课程英文名称：Design of Biological Engineering Equipment and Factory课程编号:课程计划学时：48学分：3课程简介：《生物工程设备及工厂设计》是生物工程专业一门专业选修课程，学位课。

该课程是生物工程技术和化学工程与设备交叉的结合体，是一门实践性很强的学科。

课程主要介绍生物工程产业界常见的工业生产设备及生物工程研究领域的主要设备的基本原理、结构、特点、设计选用计算方法及发酵车间工艺设计。

本课程既有一定基础理论，又有较强的工程实际应用，使本专业学生成为能在生物技术与工程领域从事产业化设计、生产、管理和新技术研究、新产品开发的工程技术人才。

课程内容为：发酵设备计算及选型；无菌空气设备；分离设备；过滤、离心、萃取、吸附、离子交换、层析、蒸发、结晶、干燥等设备；发酵车间工艺设计。

通过本课程的学习，了解和掌握不同类型的生物工程设备工作原理，懂得如何应用这些基本理论去分析和解决生产过程中的具体问题，改造原有生产过程使其更符合客观规律，实现生产过程的优化，提高生产过程的经济和社会效益。

一、课程教学内容及教学基本要求第一章设计概述本章重点是生产工艺设计，生物工厂设计的原则和特点，难点是生物工厂设计的特点。

第一节生物工程工厂设计的目的和要求本节要求了解生物工程工厂设计的目的和要求，工厂设计在国民经济中的地位和意义(考核概率1%)。

第二节设计工作的任务和内容本节要求了解设计工作的基本任务和内容(考核概率1%)，理解总体设计和局部设计(考核概率2%)。

第三节生产工艺设计本节要求了解生产工艺设计在总体设计中的地位，计算机在工艺设计中的应用(考核概率1%)，理解生产工艺设计的依据与内容(考核概率2%)。

第四节工厂设计工作原则本节要求理解解生物工厂设计的基本原则和特点(考核概率2%)。

第二章项目建议书与建厂报告本章重点是可行性研究报告内容及编制方法，难点是可行性研究报告编制方法。

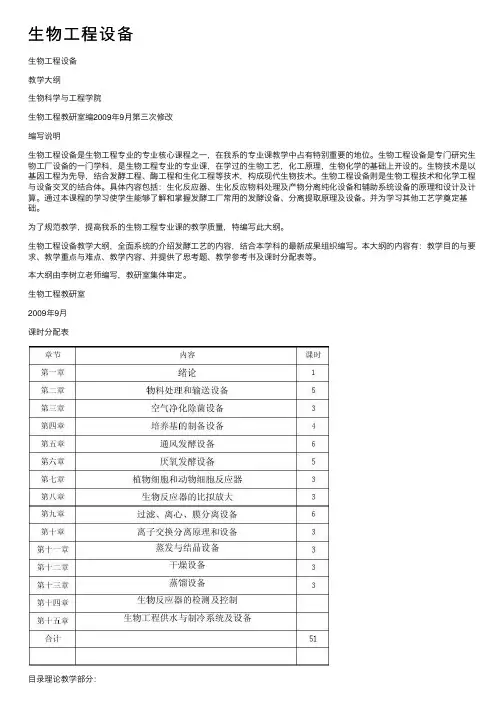

⽣物⼯程设备⽣物⼯程设备教学⼤纲⽣物科学与⼯程学院⽣物⼯程教研室编2009年9⽉第三次修改编写说明⽣物⼯程设备是⽣物⼯程专业的专业核⼼课程之⼀，在我系的专业课教学中占有特别重要的地位。

⽣物⼯程设备是专门研究⽣物⼯⼚设备的⼀门学科，是⽣物⼯程专业的专业课，在学过的⽣物⼯艺，化⼯原理，⽣物化学的基础上开设的。

⽣物技术是以基因⼯程为先导，结合发酵⼯程、酶⼯程和⽣化⼯程等技术，构成现代⽣物技术。

⽣物⼯程设备则是⽣物⼯程技术和化学⼯程与设备交叉的结合体。

具体内容包括：⽣化反应器、⽣化反应物料处理及产物分离纯化设备和辅助系统设备的原理和设计及计算。

通过本课程的学习使学⽣能够了解和掌握发酵⼯⼚常⽤的发酵设备、分离提取原理及设备。

并为学习其他⼯艺学奠定基础。

为了规范教学，提⾼我系的⽣物⼯程专业课的教学质量，特编写此⼤纲。

⽣物⼯程设备教学⼤纲，全⾯系统的介绍发酵⼯艺的内容，结合本学科的最新成果组织编写。

本⼤纲的内容有：教学⽬的与要求、教学重点与难点、教学内容、并提供了思考题、教学参考书及课时分配表等。

本⼤纲由李树⽴⽼师编写，教研室集体审定。

⽣物⼯程教研室2009年9⽉课时分配表⽬录理论教学部分：第⼀章概述第⼆章物料处理和输送设备第⼀节固体物料的处理与粉碎设备第⼆节固体物料输送设备第三节液体物料的输送设备第三章空⽓净化除菌设备第⼀节空⽓净化除菌的⽅法与原理第⼆节空⽓过滤除菌设备及计算第四章培养基的制备设备第⼀节糖蜜原料的稀释与澄清第⼆节淀粉质原料的蒸煮糖化设备第三节啤酒⽣产麦芽汁的制备第四节培养基的灭菌第五章通风发酵设备第⼀节机械搅拌通风发酵罐第⼆节⽓升式发酵罐(ALR)第三节⾃吸式发酵罐第四节通风固相发酵设备第五节其他类型的通风发酵反应器简介第六章嫌⽓发酵设备第⼀节酒精发酵设备第⼆节啤酒发酵设备第三节连续发酵第七章植物细胞(组织)和动物细胞培养反应器第⼀节植物细胞(组织)培养反应器第⼆节动物细胞培养反应器第三节微藻培养反应器第⼋章⽣物反应器的⽐拟放⼤第⼀节⽣物反应器的放⼤⽬的及⽅法第⼆节通⽓发酵罐的放⼤设计第九章过滤、离⼼与膜分离设备第⼀节过滤速度的强化第⼆节过滤设备第三节离⼼分离设备第四节膜分离设备第⼗章离⼦交换分离原理及设备第⼀节离⼦交换树脂第⼆节离⼦交换分离原理第三节离⼦交换设备第⼗⼀章蒸发与结晶设备第⼀节常压与真空蒸发设备第⼆节结晶设备第⼗⼆章⼲燥设备第⼀节固体物料⼲燥机理及⽣物⼯业产品⼲燥的特点第⼆节⾮绝热⼲燥设备第三节绝热⼲燥设备第四节冷冻⼲燥及其他⼲燥设备第⼗三章蒸馏设备第⼀节蒸馏分离提纯原理第⼆节酒精蒸馏流程第三节粗馏塔第四节精馏塔第⼗四章⽣物反应器的检测及控制⾃学第⼗五章⽣物⼯程供⽔与制冷系统及设备⾃学实验教学部分：在⽣物⼯程实验课程中做实验⼀发酵罐操作技术实验⼆体积溶氧系数的测定理论教学内容第⼀章绪论【教学⽬的与要求】了解课程的⽬的和任务，掌握⽣化反应的⽬的，掌握⽣化反应器的分类，了解⽣化反应器设计基础内容。

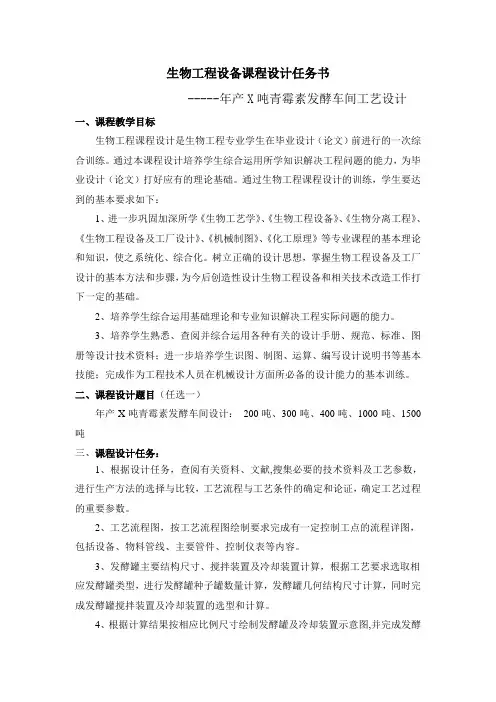

生物工程设备课程设计任务书-----年产X吨青霉素发酵车间工艺设计一、课程教学目标生物工程课程设计是生物工程专业学生在毕业设计（论文）前进行的一次综合训练。

通过本课程设计培养学生综合运用所学知识解决工程问题的能力，为毕业设计（论文）打好应有的理论基础。

通过生物工程课程设计的训练，学生要达到的基本要求如下：1、进一步巩固加深所学《生物工艺学》、《生物工程设备》、《生物分离工程》、《生物工程设备及工厂设计》、《机械制图》、《化工原理》等专业课程的基本理论和知识，使之系统化、综合化。

树立正确的设计思想，掌握生物工程设备及工厂设计的基本方法和步骤，为今后创造性设计生物工程设备和相关技术改造工作打下一定的基础。

2、培养学生综合运用基础理论和专业知识解决工程实际问题的能力。

3、培养学生熟悉、查阅并综合运用各种有关的设计手册、规范、标准、图册等设计技术资料；进一步培养学生识图、制图、运算、编写设计说明书等基本技能；完成作为工程技术人员在机械设计方面所必备的设计能力的基本训练。

二、课程设计题目（任选一）年产X吨青霉素发酵车间设计：200吨、300吨、400吨、1000吨、1500吨三、课程设计任务：1、根据设计任务，查阅有关资料、文献,搜集必要的技术资料及工艺参数，进行生产方法的选择与比较，工艺流程与工艺条件的确定和论证，确定工艺过程的重要参数。

2、工艺流程图，按工艺流程图绘制要求完成有一定控制工点的流程详图，包括设备、物料管线、主要管件、控制仪表等内容。

3、发酵罐主要结构尺寸、搅拌装置及冷却装置计算，根据工艺要求选取相应发酵罐类型，进行发酵罐种子罐数量计算，发酵罐几何结构尺寸计算，同时完成发酵罐搅拌装置及冷却装置的选型和计算。

4、根据计算结果按相应比例尺寸绘制发酵罐及冷却装置示意图,并完成发酵车间平面布置图。

四、设计的成果内容1、设计说明书1份2、画出产品生产的带控制点工艺流程图1张（要求用AUTOCAD绘图）3、画出发酵车间的设备布置图1张（要求用AUTOCAD绘图）五、设计基本依据生产规模:：1500吨/年;产品规格：80万单位（0.48g）,1万个单位相当于6mg发酵单位：50000单位/ ml;发酵罐接种量：20%(V/V);提取总收率：82%发酵罐装料系数:80%;发酵周期:200h全年生产天数:300天六、参考资料各类手册及生物工程专业相关教材。
