(工艺技术)母线加工和安装工艺守则

XXXXXXXXXXXXXXXXXXXXX公司母线制作和安装工艺守则（文件编号：XXXXXXXXX 修订次数：0）编制：审核：批准：XXXX年XX月XX日发布XXXX年XX月XX日实施5.2 选择合适的下线途径后量线落料，用剥线钳剥去适量的绝缘层。

剥线长度参见表1。

清除表面氧化物及粘着物，不得损伤铜芯。

表1 5.3 选择合适的接线鼻，套在塑料线的导线芯上，用液压钳压紧，进行搪锡，然后选用合适的紧固件紧固。

注：10mm 2以下的单芯线可弯制羊眼圈并搪锡后安装。

5.4 除特殊要求以外软母线端头一律套橡胶软色管或在适当部位加上标记色标：A 相为黄色、B 相为绿色、C 相为红色、直流正极为棕色，负极为蓝色，中性线为淡蓝色，接地线为黄绿双色。

6 工艺要求6.1 母线的配置应横平竖直、层次分明、整齐美观，搭接处应自然吻合、妥贴，没有安装应力，搭接处的实际接触面积不小于母线截面的2倍。

6.2 母线除必要的弯曲及弧度外，本身不得有弯曲现象。

6.3 母线经落料、校直后表面应光洁平整，不应有明显的凹坑和伤痕，冲裁边缘要锉平、倒角。

6.4 母线的典型弯折形状见图1、图2所示，其弯曲半径按表2、表3中规定执行。

母线平弯时、折弯处不得出现裂纹，母线立弯时，弯曲处不得出现明显的折皱和扭曲现象。

图1 平弯 图2 立弯 6.5 母线的弯制及安装，应尽量考虑电器操作的安全，也应考虑留有用户引入线的足够距离及安装维修方便。

要特别注意的是空气断路器及熔断器上桩头接线应向里侧安装。

6.6 母线需要涂漆时，涂漆采用喷漆或刷漆。

色泽应均匀，边缘应齐整，不得有漏漆、流挂现象，母线搭接处不得沾漆。

同一元件、导线规格(mm 2) 剥线长度(mm) 10 10 16 12 25 14 35 1650母线制作和安装工艺守则编号/修订XXXXXXXXXX同一端的各相母线的涂漆界线应无明显不整齐现象，其搭接母线涂漆界限见图3，二次线接在母线上涂漆界限见图4。

母线加工及装配工艺守则模板1母线加工及装配工艺守则1、适用范围本工艺守则适用于高低压开关设备的母线配制。

2、材料2.1 TMY型铜母线、 LMY型铝母线、 BV、 BVR型铜芯塑料线、 OT型固定端头、塑料标记套、 PVC高强度阻燃黑色热缩管。

2.2 各种规格螺栓、垫圈、螺帽、弹簧垫圈。

2.3 纯碱、汽油、硝酸、清水、水玻璃、盐酸、锌板、焊锡、醇酸磁漆、溶剂二甲苯、。

2.4 PVC高强度阻燃热缩管壁厚(热收缩前)应不小于表1规定。

2.5 PVC高强度阻燃热缩管的绝缘耐压应不小于4500V(有效值)。

表 13、设备和工具3.1 冲床、平弯机、钻床、液压钳、立弯机、三点式液压折弯机。

3.2 母线冲剪模、各种规格冲孔模、台虎钳、电工刀、划针、样冲、钢卷尺、角尺、铁锤、木锤、螺丝刀、钢丝钳、活板手、塞尺。

3.3 排风设备、电炉搪锡缸、耐酸碱塑料桶、清水槽、刷子、镀锡池。

3.4 电炉子、热吹风机、剪刀、刻刀。

4、准备工作4.1看清图样一次回路和按照图样及制造规范的要求, 确定母线规格。

4.2 根据电器元件安装情况和技术要求, 按照横平、竖直、美观而又节约材料的原则确定母排、母线布置走向, 相同的产品母排、母线布置走向应一致、统一。

4.3 准确测量每根母线长度, 分清规格, 作好记录, 并以此落料。

4.4 检查所要连接母排、母线表面是否有裂纹或破损, 如发现有质量问题, 应及时调整和修复好后再用。

5、母线的制作工艺要求及过程5.1按图样要求选择合适的母线规格和二次配线规格, 见表2.1, 2.2。

表 2.1尺寸宽X厚(mm)单片LMY铝母线载流量(A)单片TMY铜母线载流量(A) 交流直流交流直流25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15X3 165 155 145 165 155 145 210 198 185 210 198 185 20X3 215 202 189 215 202 189 275 258 242 275 258 242 25X3 265 249 233 265 249 233 340 320 299 340 320 299 30X4 365 343 321 370 348 326 475 447 418 475 447 418 40X4 480 451 422 480 451 422 625 587 550 625 587 550 40X5 540 507 475 545 512 479 700 658 616 705 662 626 50X5 665 625 585 670 630 590 860 808 757 870 817 765 50X6 740 695 651 745 700 656 955 897 840 960 902 845 60X6 870 817 765 880 827 774 1125 1060 990 1145 1075 1010 80X6 1150 1080 1010 1170 1100 1030 1480 1390 1350 1510 1420 1330 100X6 1425 1840 1255 1455 1370 1280 1810 1700 1590 1875 1760 1650 60X8 1025 965 902 1040 977 915 1320 1240 1160 1345 1265 1185 80X8 1320 1240 1160 1355 1274 1193 1690 1590 1490 1755 1650 1545 100X8 1625 1530 1430 1690 1590 1488 2080 1955 1830 2180 2050 1920 120X8 1900 1785 1670 2040 1920 1795 2400 2255 2110 2600 2440 2290 60X10 1155 1085 1015 1180 1110 1040 1475 1386 1300 1525 1433 1342 80X10 1480 1390 1305 1540 1450 1355 1900 1785 1670 1990 1870 1750 100X10 1820 1710 1600 1910 1800 1680 2310 2170 2030 2470 2320 2175 120X10 2070 1945 1820 2300 2160 2020 2650 2490 2330 2950 2770 2600 额定分散主回路数目2与3 4与5 6~9 10及以上最高允许温升。

母线制作和装配工艺守则03母线制作和装配工艺守则编号：QC/HH-03-2009版本：B/01 适用范围本守则适用于本公司的低压成套开关设备的母线制作和装配，并可作为检验的依据。

2 使用材料2.1 铜芯塑料绝缘线（软母线）2.2 矩形截面铜母线（硬母线）TMY，铝母线（硬母线）LMY。

2.3 绝缘子2.4 各种规格的铜材接线头（线鼻子）2.5 塑料扎线带2.6 紧固件（螺钉、螺母、平垫圈、弹簧垫圈）。

2.7 酒精、热塑管、绝缘带2.8 棉纱、毛刷2.9 锡、焊锡膏、松香2.10 中性凡士林3 使用工具和设备3.1 划针3.2 钻头3.3 榔头、木榔头3.4 板手3.5 样冲3.6 台虎钳3.7 台钻3.8 母排折弯机3.8 扳手、套筒扳手3.9 平锉、圆锉3.10 钢卷尺、直尺3.11 冲床（校平）3.12 锯弓3.13 毛刷、铜丝刷、钢丝刷3.14 锡锅3.15 清洗槽工艺准备44.1 看清图纸，按照图纸、技术和设计要求，根据回路额定电流确定母线型号规格，横向母线一般应比纵向母线大一个等级。

设备内一次母线一般都应布置成硬质母线，除设计要求和布置硬质母线有困难时才布置软母线。

4.2 根据元器件安装位置和工艺、技术要求，按照横平竖直，美观而又节约，母线除必要的弯曲外，尽量减少弯曲和接头的原则，确定母线布置走向。

同一工程相同产品的母线布置走向应一致。

4.3 准确测量计算每根母线的长度，分清规格，作好记录，并以此下料。

4.4 检查元器件表面是否有裂纹或破损，发现有问题的元器件，应及时提出修复或调换合格元器件。

4.5 准备和安排好母线加工的场地和母线连接时的位置。

5 工艺要求及说明5.1 硬母线5.1.1 选择好合适的型号规格的硬母线，应先对其进行校直。

手工校平校直时，不得用铁榔头直接敲打，而应该用木榔头在平整硬质地面或平台上敲击。

母线应在平台上测量，其弯度每米不大于2毫米。

5.1.2 母线按需要的长度下料，冲钻孔后应倒角，清除毛刺，校正平直后，表面不应有明显的锤痕、划痕、气孔、凹坑、起皮等缺陷。

母线加工与安装工艺守则一、主题内容与适应范围本守则适用于我厂产的所有低压开关设备及动力配电箱的母线加工和安装。

除电气间隙和爬电距离外，其他原则也可用高压柜。

二、母线的选用母线应根据回路电流，按长期允许发执条件和动热稳定要求选用铝母线或铜母线及铜芯塑料线，所选用母线必须符合标准GB5584－85《铝母线》和GB55852－85《铜母线》的规定。

选择时还应考虑竖放散热条件好，平放散热差对载量的影响，如用户另有要求，则按用户要求，选取合适的母线。

1、常用母线规格及载流量见附表A12、铜芯塑料线见附表A2三、材料、设备及工具1、各种规格螺栓、螺母、垫圈、和铜、铝接头2、弯排切割机、冲床、钻床及钻头、手动弯排机、台虎钳、套筒板手、带板手、梅花板手、锉刀、划针、钢卷尺、角尺、钢皮尺、电工刀、螺丝刀、肃线钳、手电钻等。

四、加工过程及工艺要求1、母线材料在加工前，应进行外检查，如发现表面有裂、斑痕，凹坑及有杂技沉积物等或表面有较大气孔（铝母线直径大于5㎜、深度大于0.55㎜、铝母线直径大于5㎜、深度大于0.15㎜），应将该段剪掉。

2、整段母线下料前应基本平直，如有明显不平或不直，应加以校正。

3、按图样或样板尺寸下料（如在切割机上或冲床上切断），并去掉加工中的毛刺。

（1）下料后发现有不平整、不直或扭曲的应用木锤等加以校正，校正后母线不应有明显锤痕。

4、按母线自身要求或开关柜具体要求弯制母线，母线变曲时，注意不可用力过猛或速度过快，以免产生裂纹，同一相的两条并联母线其弯曲度应一致。

（1）母线弯曲的最小允许半径见附表A3。

（2）母线弯曲后不允许有裂纹。

（3）同组母线折弯处在安装后应保持基本一致。

5、母线开孔（1）母线孔与螺栓规格的配合按附表A4选取。

（2）按所用母线规格和搭接形式以及电器桩头形式确定开孔尺寸后，在钻床或冲床上钻孔或冲孔。

（3）母线加工完毕，切断而及孔边应去毛刺、倒角。

6、母线与母线联接处，母线与电器桩头联接处均应搪锡、压花，在搪好锡的连接部分涂中性凡士林。

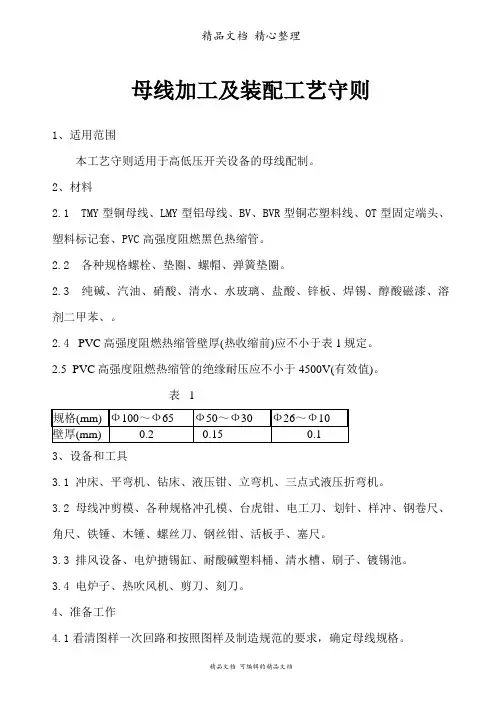

母线加工及装配工艺守则1、适用范围本工艺守则适用于高低压开关设备的母线配制。

2、材料2.1 TMY型铜母线、LMY型铝母线、BV、BVR型铜芯塑料线、OT型固定端头、塑料标记套、PVC高强度阻燃黑色热缩管。

2.2 各种规格螺栓、垫圈、螺帽、弹簧垫圈。

2.3 纯碱、汽油、硝酸、清水、水玻璃、盐酸、锌板、焊锡、醇酸磁漆、溶剂二甲苯、。

2.4 PVC高强度阻燃热缩管壁厚(热收缩前)应不小于表1规定。

2.5 PVC高强度阻燃热缩管的绝缘耐压应不小于4500V(有效值)。

表 13、设备和工具3.1 冲床、平弯机、钻床、液压钳、立弯机、三点式液压折弯机。

3.2 母线冲剪模、各种规格冲孔模、台虎钳、电工刀、划针、样冲、钢卷尺、角尺、铁锤、木锤、螺丝刀、钢丝钳、活板手、塞尺。

3.3 排风设备、电炉搪锡缸、耐酸碱塑料桶、清水槽、刷子、镀锡池。

3.4 电炉子、热吹风机、剪刀、刻刀。

4、准备工作4.1看清图样一次回路和按照图样及制造规范的要求，确定母线规格。

4.2 根据电器元件安装情况和技术要求，按照横平、竖直、美观而又节约材料的原则确定母排、母线布置走向，相同的产品母排、母线布置走向应一致、统一。

4.3 准确测量每根母线长度，分清规格，作好记录，并以此落料。

4.4 检查所要连接母排、母线表面是否有裂纹或破损，如发现有质量问题，应及时调整和修复好后再用。

5、母线的制作工艺要求及过程5.1按图样要求选择合适的母线规格和二次配线规格，见表2.1，2.2。

表 2.1尺寸宽X厚(mm)单片LMY铝母线载流量(A)单片TMY铜母线载流量(A) 交流直流交流直流25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15X3 165 155 145 165 155 145 210 198 185 210 198 185 20X3 215 202 189 215 202 189 275 258 242 275 258 242 25X3 265 249 233 265 249 233 340 320 299 340 320 299 30X4 365 343 321 370 348 326 475 447 418 475 447 418 40X4 480 451 422 480 451 422 625 587 550 625 587 550 40X5 540 507 475 545 512 479 700 658 616 705 662 626 50X5 665 625 585 670 630 590 860 808 757 870 817 765 50X6 740 695 651 745 700 656 955 897 840 960 902 845 60X6 870 817 765 880 827 774 1125 1060 990 1145 1075 1010 80X6 1150 1080 1010 1170 1100 1030 1480 1390 1350 1510 1420 1330 100X6 1425 1840 1255 1455 1370 1280 1810 1700 1590 1875 1760 1650 60X8 1025 965 902 1040 977 915 1320 1240 1160 1345 1265 1185 80X8 1320 1240 1160 1355 1274 1193 1690 1590 1490 1755 1650 1545 100X8 1625 1530 1430 1690 1590 1488 2080 1955 1830 2180 2050 1920 120X8 1900 1785 1670 2040 1920 1795 2400 2255 2110 2600 2440 2290 60X10 1155 1085 1015 1180 1110 1040 1475 1386 1300 1525 1433 1342 80X10 1480 1390 1305 1540 1450 1355 1900 1785 1670 1990 1870 1750 100X10 1820 1710 1600 1910 1800 1680 2310 2170 2030 2470 2320 2175 120X10 2070 1945 1820 2300 2160 2020 2650 2490 2330 2950 2770 2600 额定分散主回路数目2与3 4与5 6~9 10及以上最高允许温升表 2.25.2 按图或样线进行落料，然后矫正平直，切断面应平整。

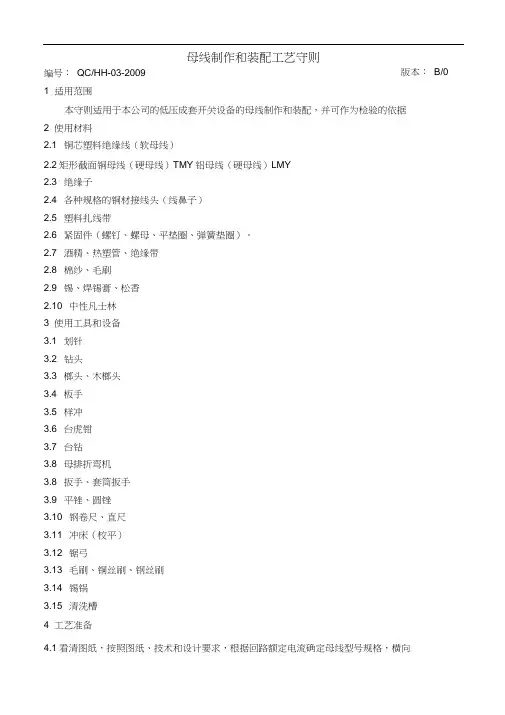

母线制作和装配工艺守则版本：B/0编号：QC/HH-03-20091 适用范围本守则适用于本公司的低压成套开关设备的母线制作和装配，并可作为检验的依据2 使用材料2.1 铜芯塑料绝缘线（软母线）2.2矩形截面铜母线（硬母线）TMY铝母线（硬母线）LMY2.3 绝缘子2.4 各种规格的铜材接线头（线鼻子）2.5 塑料扎线带2.6 紧固件（螺钉、螺母、平垫圈、弹簧垫圈）。

2.7 酒精、热塑管、绝缘带2.8 棉纱、毛刷2.9 锡、焊锡膏、松香2.10 中性凡士林3 使用工具和设备3.1 划针3.2 钻头3.3 榔头、木榔头3.4 板手3.5 样冲3.6 台虎钳3.7 台钻3.8 母排折弯机3.8 扳手、套筒扳手3.9 平锉、圆锉3.10 钢卷尺、直尺3.11 冲床（校平）3.12 锯弓3.13 毛刷、铜丝刷、钢丝刷3.14 锡锅3.15 清洗槽4 工艺准备4.1看清图纸，按照图纸、技术和设计要求，根据回路额定电流确定母线型号规格，横向母线一般应比纵向母线大一个等级。

设备内一次母线一般都应布置成硬质母线，除设计要求和布置硬质母线有困难时才布置软母线。

4.2根据元器件安装位置和工艺、技术要求，按照横平竖直，美观而又节约，母线除必要的弯曲外，尽量减少弯曲和接头的原则，确定母线布置走向。

同一工程相同产品的母线布置走向应一致。

4.3准确测量计算每根母线的长度，分清规格，作好记录，并以此下料。

4.4检查元器件表面是否有裂纹或破损，发现有问题的元器件，应及时提出修复或调换合格元器件。

4.5准备和安排好母线加工的场地和母线连接时的位置。

5工艺要求及说明5.1硬母线5.1.1选择好合适的型号规格的硬母线，应先对其进行校直。

手工校平校直时，不得用铁榔头直接敲打，而应该用木榔头在平整硬质地面或平台上敲击。

母线应在平台上测量，其弯度每米不大于2毫米。

5.1.2母线按需要的长度下料，冲钻孔后应倒角，清除毛刺，校正平直后，表面不应有明显的锤痕、划痕、气孔、凹坑、起皮等缺陷。

母线加工工艺守则1、本守则适用于低压成套电器设备中硬母线的加工，安装及验收。

2、设备工具剪板机(或母线切断机) 冲床、母线折弯机、冲孔模、钻模、手锯、橡皮锤、洋冲、2m 卷尺、1m钢尺、0.3m钢尺、直角尺、钢丝刷。

3、铜、铝母线材料应具有出厂试验合格证，否则应进行抗拉强度延伸率的试验，其标准如下：3.1 抗拉极限强度硬铜母线，厚度1.35-3.28毫米不小于27公斤/毫米2，厚度3.53毫米以上者不小于26公斤/毫米2。

3.2电阻率（20℃时）铜母线ｅ＝0.0172欧姆.毫米2/米，铝母线ｅ＝0.0295欧姆.毫米2/米。

3.3延伸率铜母线不小于6%，铝母线不小于4-8%。

3.4 母线材料应平整洁净，不应有裂纹或裂口，折迭及夹杂物。

母线表面的划痕，气孔，坑凹，起皮等缺陷所引起的断面误差，对铜母线不应超过计算截面的10%，对铝母线不应超过3%。

4、矩形母线的允许裁流量一般应根据发热来选择，接触面不搪锡，镀锡，或未涂导电膏的母线应按附表1选择，接触面搪锡，镀锡及涂导电膏的母线应按表2选择。

5、母线材料的校正、校直，加工方法及要求如下。

5.1 用手工校正，校直5.2 铜铝母线不得用铁锤直接敲打，允许用橡皮锤敲打，但不允许有明显的锤击印痕。

6、母线下料6.1母线下料长度应按图纸规定的尺寸或按现声实际尺寸剪切。

6.2材料切断时直角的允许偏差见表1。

表1 (单位：毫米)6.3 以材料厚度为基准的切面允许偏差见表2表2 (单位：毫米)7、母线的弯形7.1 矩形母线的弯曲一般应进行冷弯，如需加热时，其温度和方法应符合表3的规定。

7.2母线的弯曲应符合下列要求见表4。

7.2.1弯曲半径不应小于表4所列数据。

7.2.2 反复弯曲只允许有一次。

7.2.3弯曲处应无裂口，裂纹及脱层等现象。

8.4 母线搭接连接时，其接触部分的长度应等于或大于母线的宽度，若图纸无规定时，应参照附表5的要求。

8.5 经下料，冲(钻)弯制等加工后的母线如有毛刺及变形应当进行适当的处理，要求如下8.5.1 凡是用冲床或钻床加工的孔如有毛刺均应清除，一般的加工方法是用大于孔径3mm以上的钻头锪去毛刺，也可用锉刀进行清除。

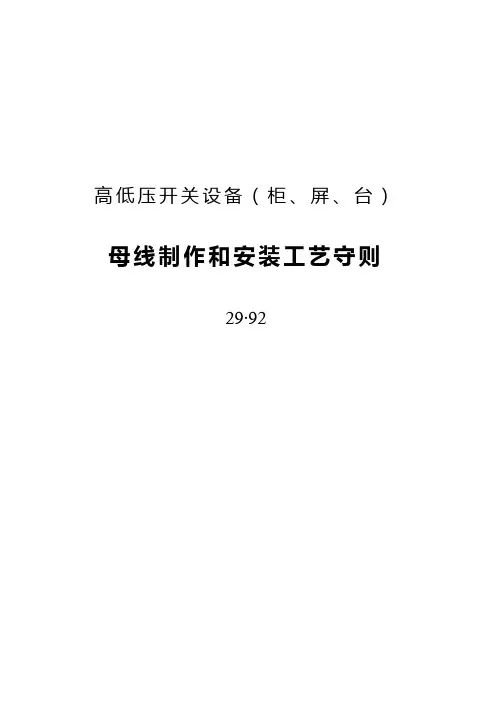

高低压开关设备（柜、屏、台）母线制作和安装工艺守则29〃921.适用范围本工艺守则适用于高低压开关设备（柜、屏、台）的主母线制作。

2.使用的材料2.1TMY矩形截面铜母线。

2.2LMY矩形截面铝母线。

2.3紧固用标准件：螺栓、螺母、弹簧垫圈、平垫圈及非标准件加厚大平垫圈。

2.4工业凡士林油。

2.5导电膏。

3.设备及工具3.1台钻3.2立钻3.3冲床3.4液压压力机3.5手动母线平弯、曲弯机3.6三点式液压母线折弯机3.7铸铁平台3.8台钳3.9划规3.10划针3.11木榔头3.12样冲3.13平锤3.148磅大锤3.15卷尺、直尺、塞规3.16活动搬手3.17套筒搬手3.18板锉3.19钢丝刷3.20直柄（锥柄）麻花钻头3.21超声波搪锡设备4.搪锡母线搭接面处应镀锡或搪锡处理。

5.母线截面尺寸选择5.1主母线截面尺寸按工程图选用，但铜母线最小截面尺寸不能小于50x5mm。

5.2分支回路母线截面尺寸按分支回路中各电器元件中的额定电流选取，但回路中熔丝的热元件的额定电流值不作为选用母线的依据，所选用母线的允许电流应大于或等于分支回路额定电流。

5.3母样无特殊要求时，中性线和地线应不小于TMY40x4和LMY40x4。

5.4母线截面尺寸选择（以35℃时为标准）见表1和表2。

6.工艺过程6.1备料调直6.1.1盘米母线根据需要可切成长料，然后在母线调直机上反复调直。

6.1.2直料可直接在母线调直机上调直。

6.1.3根据一次元件装配位置，测算出需配制母线的长度，用切刀切料。

6.1.4将已备好尺寸的料，需要在铸铁平台上用平锤或木榔头反复敲打、调整平用母线调直机不能消除和母线上的平弯和立弯。

调直后的母线在平台上测量、母线窄面每米的弯曲量不大于3mm，同样宽面上每米的弯曲量不大于2mm。

单条铝母线LMY 多条铝母线LMY母线截面（mm2）35℃时最大容许持续电流（A）母线截面（mm2）35℃时最大容许持续电流（A）平放竖放平放竖放15x3 138 145 2(60x6) 1126 1185 20x3 180 190 2(60x8) 1460 1480 25x3 219 230 2(60x10) 1682 1770 30x4 309 325 2(80x6) 1320 1433 40x4 404 425 2(80x8) 1651 1795 40x5 452 475 2(80x10) 1950 2120 50x5 556 585 2(100x6) 1564 1700 50x6 617 650 2(100x8) 1930 2100 60x6 731 770 2(100x10) 2300 2500 60x8 855 900 2(120x8) 2140 2330 60x10 960 1010 2(120x10) 2615 2840 80x6 930 1010 3(60x6) 1390 1510 80x8 1060 1155 3(60x8) 1766 1920 80x10 1190 1295 3(60x10) 2215 2330 100x6 1160 1260 3(80x6) 1696 1845 100x8 1310 1425 3(80x8) 2118 2300 100x10 1470 1595 3(80x10) 2530 2725 120x8 1530 1675 3(100x6) 2030 2200 120x10 1685 1830 3(100x8) 2480 2680单条铜母线TMY 多条铜母线TMY母线截面（mm2）35℃时最大容许持续电流（A）母线截面（mm2）35℃时最大容许持续电流（A）平放竖放平放竖放15x3 176 185 2(60x6) 1452 1530 20x3 233 245 2(60x8) 1503 1900 25x3 285 300 2(60x10) 2140 2250 30x4 394 415 2(80x6) 1705 1855 40x4 522 550 2(80x8) 2117 2515 40x5 551 588 2(80x10) 2575 2735 50x5 721 760 2(100x6) 2000 2170 50x6 797 840 2(100x8) 2470 2690 60x6 940 990 2(100x10) 2935 3185 60x8 1101 1160 2(120x8) 2750 2995 60x10 1230 1295 2(120x10) 4000 4000 80x6 1195 1300 3(60x6) 1810 1970 80x8 1361 1480 3(60x8) 2255 2450 80x10 1531 1665 3(60x10) 2750 2900 100x6 1557 1592 3(80x6) 200 2390 100x8 1674 1820 3(80x8) 2730 2970 100x10 1865 2025 3(80x10) 3230 3510 120x8 1940 2110 3(100x6) 2565 2790 120x10 2150 2340 3(100x8) 3180 34603(100x10) 3735 40603(120x8) 3515 38203(120x10) 5000 50004(60x10) 4000 40004(80x10) 5000 5000图6Ⅰ1≈Ⅰ2≈Ⅰ38.2.以开关柜的正视方向为准，母线各相的颜色及母线的排列规定见表8。

1母线制作、安装细则1.1母线的分类1.1.1主母线：即汇流排1.1.2分支母线：电器元件与主母线之间或电器元件与电器元件之表2-2多片矩形母线规格及载流量头，15m内允许有四个搭接头。

1.3母线的制作1.3.1母线加工设备与工具：锯、台钳、台钻、冲床、锉刀、盒尺、抚顺SS-201-B01型和BM303-S型母线折弯机、手砂轮、扳手等。

1.3.2选料在加工前，应对母线材料进行检查。

凡有下列局部缺陷的部位，应将该段剪掉。

a)母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。

b)铜母线表面有气孔直径大于5mm、深度大于0.15mm者。

6×60 mm1.6校正1.6.1冲剪后的母线应进行校平校直处理。

1.6.2母线平面应保持光滑、平整、不准有锤痕。

1.6.3校平校直处理应以木质榔头槌击母线或使用母线折弯机校平模具，如须用钢质榔头，则宜衬以硬木或铝质垫块，切忌直接敲击母线。

1.7 弯曲1.7.1 母线材料不应退火，但根据工艺要求弯曲处可以加热，加热温度不应超过表2-3所列规定值。

表2-5母线立弯最小容许半径R1.7.5一根母线既曲平弯又曲立弯时，应先曲立弯，然后再曲平弯。

1.7.6母线扭转90°弯时，其扭弯部分的长度应为母线宽度的2.5～５倍。

见图2-3。

1.7.7母线弯曲始点与母线连接的边缘距离不得小于25mm。

见图2-4。

1.7.8。

见图图1.8.11.8.3柜内PE排应预留与40×4接地扁钢的垂直连接孔，螺栓孔直径应符合表2-6的规定。

1.8.4母线钻孔或冲孔后的毛刺应使大钻头划孔，搭接面加工光滑、无飞边毛刺现象。

表2-6矩形母线搭接要求表2-6（续完）矩形母线搭接要求1.8.5母线与进出线电缆的压接螺栓应与DT端子压接孔的大小相配合；与密集母线等的连接孔应符合表2-6的规定，其他情况随工程要求确定。

1.8.6一次母线上连接二次线时，须在母线上单独打通孔用螺栓紧固，特殊情况除外。

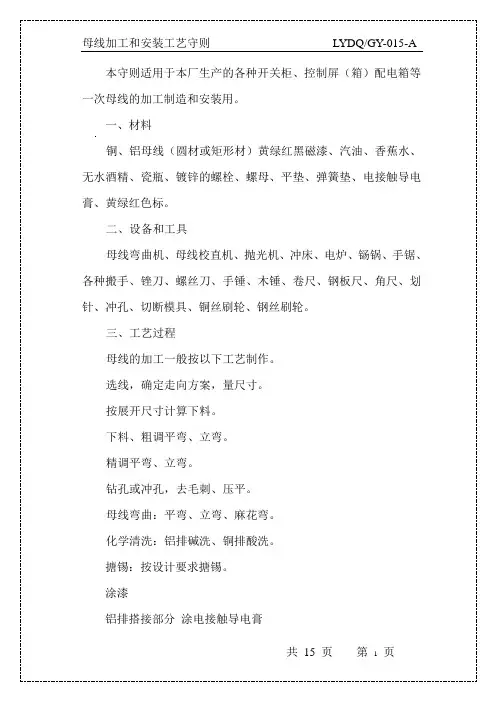

本守则适用于本厂生产的各种开关柜、控制屏（箱）配电箱等一次母线的加工制造和安装用。

一、材料铜、铝母线（圆材或矩形材）黄绿红黑磁漆、汽油、香蕉水、无水酒精、瓷瓶、镀锌的螺栓、螺母、平垫、弹簧垫、电接触导电膏、黄绿红色标。

二、设备和工具母线弯曲机、母线校直机、抛光机、冲床、电炉、铴锅、手锯、各种搬手、锉刀、螺丝刀、手锤、木锤、卷尺、钢板尺、角尺、划针、冲孔、切断模具、铜丝刷轮、钢丝刷轮。

三、工艺过程母线的加工一般按以下工艺制作。

选线，确定走向方案，量尺寸。

按展开尺寸计算下料。

下料、粗调平弯、立弯。

精调平弯、立弯。

钻孔或冲孔，去毛刺、压平。

母线弯曲：平弯、立弯、麻花弯。

化学清洗：铝排碱洗、铜排酸洗。

搪锡：按设计要求搪锡。

涂漆铝排搭接部分涂电接触导电膏组装1、母线的弯曲（1）母线的规格应按图纸选用。

（2）有母线图纸的按母线图纸进行加工，无母线图纸的，应根据元件安装位置和实际情况，在符合有关技术要求的前提下，本着合理、省材、整齐美观、方便的原则，并考虑检修和拆卸方便，选定一次线走线途径及安装方式，在综合上述要求的前提下，应尽量减少母线的弯曲次数。

（3）根据走线途径和安装方式，定出母线形状并计算出展开长度，但铜、钢母线在30公尺以上及铝母线在20公尺以上时，应加母线伸缩接头，伸缩接头的截面不小于母线截面，主母线在5公尺以内允许有一个搭接头，在10公尺以内允许有两个搭接头，15公尺以内允许有4个搭接头。

（4）将所需的总长度和规格的母线用母线调直机校直，窄面弯曲每公尺不得大于3毫米、宽面的弯曲每公尺不大于2毫米，（人工校直时用木锤）按图纸或计算长度进行下料，禁止用气焊或电焊切割，注意切截面的平整、毛刺要去掉。

（5）按图纸或附图规定进行冲孔或钻孔，清除孔口毛刺，钻孔直径应大于连接螺栓直径1毫米，孔眼加工应保证位置的正确、垂直、下歪斜孔眼间相互距离的误差不应大于0.5毫米。

（6）按图纸或自定母线的形状进行弯曲。

弯曲后母线不应有裂纹、起层、皱褶现象。

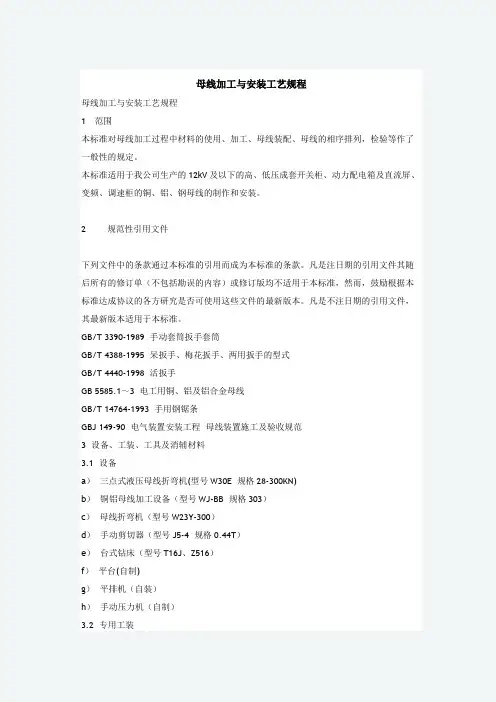

母线加工与安装工艺规程母线加工与安装工艺规程1范围本标准对母线加工过程中材料的使用、加工、母线装配、母线的相序排列，检验等作了一般性的规定。

本标准适用于我公司生产的12kV及以下的高、低压成套开关柜、动力配电箱及直流屏、变频、调速柜的铜、铝、钢母线的制作和安装。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3390-1989 手动套筒扳手套筒GB/T 4388-1995 呆扳手、梅花扳手、两用扳手的型式GB/T 4440-1998 活扳手GB 5585.1～3 电工用铜、铝及铝合金母线GB/T 14764-1993 手用钢锯条GBJ 149-90 电气装置安装工程母线装置施工及验收规范3 设备、工装、工具及消辅材料3.1 设备a）三点式液压母线折弯机(型号W30E 规格28-300KN)b）铜铝母线加工设备（型号WJ-BB 规格303）c）母线折弯机（型号W23Y-300）d）手动剪切器（型号J5-4 规格0.44T）e）台式钻床（型号T16J、Z516）f）平台(自制)g）平排机（自装）h）手动压力机（自制）3.2 专用工装a）切断模（三点式液压母线折弯机附件）b）冲孔模（三点式液压母线折弯机附件）c）弯曲模（三点式液压母线折弯机附件）d）校平模（三点式液压母线折弯机附件）3.3 工具及量具回转式台虎钳（规格大力牌250）、钢直尺（规格 150、500、2000）、钢卷尺（规格 3.5m）、锉刀（五金手册）、扳手(GB/T 4388-1995 GB/T 4388-1995 GB/T 4440-1998)、筒扳手(GB/T 3390-1989)、锯(GB/T 14764-1993)、笔(HB 101)3.4 消辅材料包装用废纸、汽油、棉纱等。

母线加⼯和安装⼯艺守则1.0 ⽬的制定本公司母线材料要求、配置、加⼯、安装⼯艺过程、下料、弯曲等内容。

2.0 适⽤范围本作业指导书适⽤于本公司⽣产的⾼、低压成套开关设备的⼀次母线加⼯与装配。

3.0 ⼯具、设备、⼯装3.1. ⼯具：直尺、⾓尺、拉尺、洋冲、扳⼿、⼒矩扳⼿、平锉、橡⽪锤、电热风筒。

3.2. 设备：联合母线加⼯机床。

4.0 ⼯艺细则4.1. 母线材料要求必须是具有合格证的产品，表⾯光洁平整，不得有夹渣、夹层和裂纹,不得有变形和扭曲现象。

4.2. 母线选择应符合设计⽂件的要求，设计⽂件未标明者可按附件⼀《低压柜铜母线规格选择表》、附件⼆《⾼压柜铜母线规格选择表》和附件三《⼀次导线规格选择表》选取。

⼀般情况，回路电流可按回路中的电流互感器的⼀次电流值确定。

4.3. 母线配置要求4.3.1. 尽量对称⼀致，横平竖直，整齐美观。

同⼀⼯程相同柜型的铜排⾛向必须⼀致。

并便于产品的内部维修。

4.3.2. 母线在柜内排列的顺序应符合表1的规定（从设备正⾯观察）。

表1 母线相序排列注：若因⼯艺需要，柜内铜排可不按表1排列，但⽔平母线及引出线必须按表1排列4.3.3. 交流⼯作主电路穿越形成闭合磁路的⾦属框架时，三相母线应在同⼀框孔中穿过。

4.3.4. 多⽚矩形母线并联安装时，中间应保持不⼩于母线厚度的间隙。

4.3.5. ⽔平母线、垂直母线分⽀线和主电路接插件带电部件之间及其对接地⾦属件间的电⽓间隙和爬电距离：标称电压为12kV时，不得⼩于125mm；标称电压380V⾄690V时，不得⼩于20mm。

4.4. 加⼯、安装4.4.1. ⼯艺流程4.4.1.1. 铜母线制作流程调直整平→下料、冲孔→去⽑刺→弯曲→镀锡或搪锡→（根据⼯程需要安装热缩套管）→母线安装（搭接⾯擦清）→贴相序⾊标注：其中安装热缩套管根据⼯程需要，已镀锡的原铜排在制作过程中取消镀锡加⼯过程。

4.4.1.2. 铜芯绝缘线制作流程下料→剥线→冷压端头→安装4.4.2. 母线下料4.4.2.1. 母线下料前应进⾏校正，校直处理。

母线选型、加工及安装工艺一.铜母线的载流量：1．矩形铜母线载流量（交流）见表4：注：1）．此表所列数值为T+70℃时的载流量（T为环境温度+35℃）。

2）．导体扁平放置时，导体宽度在60mm及以下时，载流量按表列数值减少5%；宽度在60mm以上时，应减少8%。

2．BLOKSET铜母线的载流量见表5~表8：二.母线的选用1．应根据材料清单、图纸的规定选择相应规格尺寸的铜母线。

若材料清单、图纸中没有明确规定时，应根据表4~表8的载流量值，结合电气元件（隔离开关、断路器、接触器等）的额定电流或整定电流值选取铜母线的规格尺寸。

2．母线表面应光洁平整，不应有裂纹、折皱、夹杂物、气孔及变形、扭曲和腐蚀现象。

3．使用母线要求平直，对于弯曲不直的母线应进行校正，经校正后的母线不得有明显的锤痕、凹坑等缺陷。

三.母线的加工1．母线的弯曲母线的弯曲通常分为平弯、立弯和扭弯（麻花弯）三种形式。

A．母线开始弯曲处距最近的母线支撑点的距离不应大于0.25L，但不得小于50mm。

B．母线开始弯曲处距母线连接接触面边缘的距离不应小于50mm。

1）．母线的平弯和立弯（见图1）2）．涂漆处理可降低温升，提高产品性能。

（涂漆颜色见表11）母线的涂漆界线与母线的搭接面边缘应有不小于8mm （如图4）母线涂漆应均匀，无流痕、刷痕、皱纹等缺陷，同一元器件或同一侧母线的涂漆界线应一致，距离相差≤3mm 。

支路小母排（与分开关连接）可不涂漆。

表11 母线涂漆颜色注：零地排（N 、PE 或PEN ）只进行镀锡加工，不涂漆加工； 3）．钝化处理用于“TH ”三防的母线应进行钠盐钝化防腐处理。

4．母线加工完成后，表面不应有显著的锤痕、凹坑、毛刺等缺陷。

有关要求详见表12： 表 12 五.母线的安装1．母线与母线、母线与电器元件接线端子搭接时，搭接面应自然吻合、连接紧密。

搭接面间不得有任何异物，以防搭接不实。

2．搭接表面应保持清洁，并涂以电力复合脂（导电膏）。

母线加工和安装工艺守则1、总则1.1本工艺守则主要依据GB3906-91《3-35KV交流金属封闭开关设备》、DL403-91《高压开关柜订货技术条件》、GB7251.1-1997《低压成套开关设备》、GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》。

1.2本工艺守则适用于本公司生产的高低压开关柜配电装置中一次回路的制作及安装，确保设备安全运行的母线配置及检查验收之用。

1.3一次母线的配线及制作应根据总装图、制造规范书、用户一次系统图和本工艺守则进行施工。

2、母线选择2.1如用户图纸有要求的按用户图纸选用一次母线，图纸无要求时应参照本工艺守则规定选用一次母线。

2.2所用一次母线表面应光洁，不应有明显伤痕、折皱、变形扭曲、毛刺、裂纹、夹层，绝缘导线不得有损坏绝缘外层现象。

，GB5585.2-85。

2.3装置中导线的接线端子，应可以与铜导体连接，并能传载表一所述的载流量。

对铝质导体其载面应用等效截面替换。

，则取每相导线的载流量。

2.4一般制作一次母线应采用矩形母线，但在不能保证电气间隙及爬电距离，以及妨碍操作等情况下可选用绝缘导线或加套热缩套管套上。

2.5母线载流量的选用见下表：表一㎜3、设备及工具3.1冲床、母线平弯机、母线加工机、台钻、平板、台钳、冷压线钳、专用夹具。

3.2木榔头、直尺、卷尺、锉刀、活动板手、各种规格呆板手、老虎钳、螺丝刀、钢锯、钻头、丝锥等。

4、技术要求2.1母线应远离电器元件的飞弧及发热元件，具体规定见电器元辅件装配工艺守则和表二。

表二：4.2母线的电气间隙的爬电距离设计无特殊要求时其最小值按表三规定施工。

4.3母线连接应紧密，接触要良好，配置整齐美观，母线与母线，母线与分支母线、母线与电器接线端子搭接时，其搭接面的处理应符合下列要求规定：，不可直接连接。

，或铜端搪锡。

4.4母线的相序排列，当无设计要求规定时，应符合下列规定：，直流母线正极在上、负极在下。

开关114 开关电器行业网站不用注册，免费下载
高、低压成套开关设备
母线加工和安装工艺守则
XY/QC7.5-05-07
编制：
审核：
会签：
批准：
^^^^^^^^^^^^^^^^^^^^有限公司
二○○X年X月X日发布二○○X年X月X日实施
象。

图1 平弯图2 立弯
母线的弯制及安装，应尽量考虑电器操作的安
全，也应考虑留有用户引入线的足够距离及安装维
修方便。

要特别注意的是空气断路器及熔断器上桩
头接线应向里侧安装。

母线涂漆采用喷漆或刷漆。

色泽应均匀，边缘
应齐整，不得有漏漆、流挂现象，母线搭接处不得沾漆。

同一元件、同一端的各相母
编号QC7.5-05-07
图6不同容量两元件间的接线按元件容量较小的来选择。

开关114 开关电器行业网站不用注册，免费下载。

母线制造和安装工艺规程1、目的为了加强本公司生产的低压成套设备的母线质量。

2、适用范围本守则适用于各种低压柜母线的制造和安装。

3、准备工作3.1 施工前必须先看懂图纸,按图纸规定(或按电器元件电流规格)选用一次线。

根据接点的实际位置，合理考虑线路走向。

3.2根据接线的具体情况,领取不同规格的铜接头。

3.3需搪锡的应先接通搪锡缸电源。

3.4选择合适的母线GGD低压固定开关柜外形尺寸及母排尺寸：主母线截面根据进线电流按下表选取XL 低压动力配电柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取GCS交流低压抽出式开关柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取GGJ交流低压抽出式开关柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取YXRM主母线截面根据进线电流按下表选取4、工艺过程4.1硬母线制造4.1.1线在制造前，应先娇正平直，再按图纸尺寸，或按图纸要求自选尺寸在冲床上落料。

落实后冲孔去毛刺，然后在母线弯曲机上进行弯曲，弯曲后在母线的搭接处不得出现裂纹或裂口。

皱纹高度不超过1mm。

制造后的母线表面不得有显著的锤痕、划痕、气孔、凹坑及起皮等缺陷，母线接触面应平整光洁、无毛刺，需搪锡的母线在上述结束后进行。

4.1.2多片母线的弯曲程度应一致。

母线开始弯曲处与支持夹板之间的距离不得大于母线两支持点之间距离L的四分之一。

但不得小于50mm，与母线连接位置的距离不应小于30mm，如下所示。

4.1.3母线扭转90°时，其扭转部分的长度不应小于母线宽度的2.5倍，如右图所示：4.1.4母线连接孔眼的直径大于螺栓直径1mm，钻孔应垂直，不歪斜，孔眼间中心距离的误差不应大于0.5mm，钻孔后去毛刺，并在冲床上压平。

4.1.5铜母线搪锡。

搪锡前，应先进行酸洗。

在酸洗溶液中浸泡10~15秒，以去除油污等杂质，然后再将母线需搪锡的部位浸入氯化锌溶液中，之后再放入搪锡缸中（搪锡缸温度控制在240±10℃）。
