母线(铜排)制作和安装工艺守则

母线加工及装配工艺守则模板1母线加工及装配工艺守则1、适用范围本工艺守则适用于高低压开关设备的母线配制。

2、材料2.1 TMY型铜母线、 LMY型铝母线、 BV、 BVR型铜芯塑料线、 OT型固定端头、塑料标记套、 PVC高强度阻燃黑色热缩管。

2.2 各种规格螺栓、垫圈、螺帽、弹簧垫圈。

2.3 纯碱、汽油、硝酸、清水、水玻璃、盐酸、锌板、焊锡、醇酸磁漆、溶剂二甲苯、。

2.4 PVC高强度阻燃热缩管壁厚(热收缩前)应不小于表1规定。

2.5 PVC高强度阻燃热缩管的绝缘耐压应不小于4500V(有效值)。

表 13、设备和工具3.1 冲床、平弯机、钻床、液压钳、立弯机、三点式液压折弯机。

3.2 母线冲剪模、各种规格冲孔模、台虎钳、电工刀、划针、样冲、钢卷尺、角尺、铁锤、木锤、螺丝刀、钢丝钳、活板手、塞尺。

3.3 排风设备、电炉搪锡缸、耐酸碱塑料桶、清水槽、刷子、镀锡池。

3.4 电炉子、热吹风机、剪刀、刻刀。

4、准备工作4.1看清图样一次回路和按照图样及制造规范的要求, 确定母线规格。

4.2 根据电器元件安装情况和技术要求, 按照横平、竖直、美观而又节约材料的原则确定母排、母线布置走向, 相同的产品母排、母线布置走向应一致、统一。

4.3 准确测量每根母线长度, 分清规格, 作好记录, 并以此落料。

4.4 检查所要连接母排、母线表面是否有裂纹或破损, 如发现有质量问题, 应及时调整和修复好后再用。

5、母线的制作工艺要求及过程5.1按图样要求选择合适的母线规格和二次配线规格, 见表2.1, 2.2。

表 2.1尺寸宽X厚(mm)单片LMY铝母线载流量(A)单片TMY铜母线载流量(A) 交流直流交流直流25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15X3 165 155 145 165 155 145 210 198 185 210 198 185 20X3 215 202 189 215 202 189 275 258 242 275 258 242 25X3 265 249 233 265 249 233 340 320 299 340 320 299 30X4 365 343 321 370 348 326 475 447 418 475 447 418 40X4 480 451 422 480 451 422 625 587 550 625 587 550 40X5 540 507 475 545 512 479 700 658 616 705 662 626 50X5 665 625 585 670 630 590 860 808 757 870 817 765 50X6 740 695 651 745 700 656 955 897 840 960 902 845 60X6 870 817 765 880 827 774 1125 1060 990 1145 1075 1010 80X6 1150 1080 1010 1170 1100 1030 1480 1390 1350 1510 1420 1330 100X6 1425 1840 1255 1455 1370 1280 1810 1700 1590 1875 1760 1650 60X8 1025 965 902 1040 977 915 1320 1240 1160 1345 1265 1185 80X8 1320 1240 1160 1355 1274 1193 1690 1590 1490 1755 1650 1545 100X8 1625 1530 1430 1690 1590 1488 2080 1955 1830 2180 2050 1920 120X8 1900 1785 1670 2040 1920 1795 2400 2255 2110 2600 2440 2290 60X10 1155 1085 1015 1180 1110 1040 1475 1386 1300 1525 1433 1342 80X10 1480 1390 1305 1540 1450 1355 1900 1785 1670 1990 1870 1750 100X10 1820 1710 1600 1910 1800 1680 2310 2170 2030 2470 2320 2175 120X10 2070 1945 1820 2300 2160 2020 2650 2490 2330 2950 2770 2600 额定分散主回路数目2与3 4与5 6~9 10及以上最高允许温升。

母线制作和装配工艺守则03母线制作和装配工艺守则编号：QC/HH-03-2009版本：B/01 适用范围本守则适用于本公司的低压成套开关设备的母线制作和装配，并可作为检验的依据。

2 使用材料2.1 铜芯塑料绝缘线（软母线）2.2 矩形截面铜母线（硬母线）TMY，铝母线（硬母线）LMY。

2.3 绝缘子2.4 各种规格的铜材接线头（线鼻子）2.5 塑料扎线带2.6 紧固件（螺钉、螺母、平垫圈、弹簧垫圈）。

2.7 酒精、热塑管、绝缘带2.8 棉纱、毛刷2.9 锡、焊锡膏、松香2.10 中性凡士林3 使用工具和设备3.1 划针3.2 钻头3.3 榔头、木榔头3.4 板手3.5 样冲3.6 台虎钳3.7 台钻3.8 母排折弯机3.8 扳手、套筒扳手3.9 平锉、圆锉3.10 钢卷尺、直尺3.11 冲床（校平）3.12 锯弓3.13 毛刷、铜丝刷、钢丝刷3.14 锡锅3.15 清洗槽工艺准备44.1 看清图纸，按照图纸、技术和设计要求，根据回路额定电流确定母线型号规格，横向母线一般应比纵向母线大一个等级。

设备内一次母线一般都应布置成硬质母线，除设计要求和布置硬质母线有困难时才布置软母线。

4.2 根据元器件安装位置和工艺、技术要求，按照横平竖直，美观而又节约，母线除必要的弯曲外，尽量减少弯曲和接头的原则，确定母线布置走向。

同一工程相同产品的母线布置走向应一致。

4.3 准确测量计算每根母线的长度，分清规格，作好记录，并以此下料。

4.4 检查元器件表面是否有裂纹或破损，发现有问题的元器件，应及时提出修复或调换合格元器件。

4.5 准备和安排好母线加工的场地和母线连接时的位置。

5 工艺要求及说明5.1 硬母线5.1.1 选择好合适的型号规格的硬母线，应先对其进行校直。

手工校平校直时，不得用铁榔头直接敲打，而应该用木榔头在平整硬质地面或平台上敲击。

母线应在平台上测量，其弯度每米不大于2毫米。

5.1.2 母线按需要的长度下料，冲钻孔后应倒角，清除毛刺，校正平直后，表面不应有明显的锤痕、划痕、气孔、凹坑、起皮等缺陷。

母线加工与安装工艺守则一、主题内容与适应范围本守则适用于我厂产的所有低压开关设备及动力配电箱的母线加工和安装。

除电气间隙和爬电距离外，其他原则也可用高压柜。

二、母线的选用母线应根据回路电流，按长期允许发执条件和动热稳定要求选用铝母线或铜母线及铜芯塑料线，所选用母线必须符合标准GB5584－85《铝母线》和GB55852－85《铜母线》的规定。

选择时还应考虑竖放散热条件好，平放散热差对载量的影响，如用户另有要求，则按用户要求，选取合适的母线。

1、常用母线规格及载流量见附表A12、铜芯塑料线见附表A2三、材料、设备及工具1、各种规格螺栓、螺母、垫圈、和铜、铝接头2、弯排切割机、冲床、钻床及钻头、手动弯排机、台虎钳、套筒板手、带板手、梅花板手、锉刀、划针、钢卷尺、角尺、钢皮尺、电工刀、螺丝刀、肃线钳、手电钻等。

四、加工过程及工艺要求1、母线材料在加工前，应进行外检查，如发现表面有裂、斑痕，凹坑及有杂技沉积物等或表面有较大气孔（铝母线直径大于5㎜、深度大于0.55㎜、铝母线直径大于5㎜、深度大于0.15㎜），应将该段剪掉。

2、整段母线下料前应基本平直，如有明显不平或不直，应加以校正。

3、按图样或样板尺寸下料（如在切割机上或冲床上切断），并去掉加工中的毛刺。

（1）下料后发现有不平整、不直或扭曲的应用木锤等加以校正，校正后母线不应有明显锤痕。

4、按母线自身要求或开关柜具体要求弯制母线，母线变曲时，注意不可用力过猛或速度过快，以免产生裂纹，同一相的两条并联母线其弯曲度应一致。

（1）母线弯曲的最小允许半径见附表A3。

（2）母线弯曲后不允许有裂纹。

（3）同组母线折弯处在安装后应保持基本一致。

5、母线开孔（1）母线孔与螺栓规格的配合按附表A4选取。

（2）按所用母线规格和搭接形式以及电器桩头形式确定开孔尺寸后，在钻床或冲床上钻孔或冲孔。

（3）母线加工完毕，切断而及孔边应去毛刺、倒角。

6、母线与母线联接处，母线与电器桩头联接处均应搪锡、压花，在搪好锡的连接部分涂中性凡士林。

母线加工及装配工艺守则1、适用范围本工艺守则适用于高低压开关设备的母线配制。

2、材料2.1 TMY型铜母线、LMY型铝母线、BV、BVR型铜芯塑料线、OT型固定端头、塑料标记套、PVC高强度阻燃黑色热缩管。

2.2 各种规格螺栓、垫圈、螺帽、弹簧垫圈。

2.3 纯碱、汽油、硝酸、清水、水玻璃、盐酸、锌板、焊锡、醇酸磁漆、溶剂二甲苯、。

2.4 PVC高强度阻燃热缩管壁厚(热收缩前)应不小于表1规定。

2.5 PVC高强度阻燃热缩管的绝缘耐压应不小于4500V(有效值)。

表 13、设备和工具3.1 冲床、平弯机、钻床、液压钳、立弯机、三点式液压折弯机。

3.2 母线冲剪模、各种规格冲孔模、台虎钳、电工刀、划针、样冲、钢卷尺、角尺、铁锤、木锤、螺丝刀、钢丝钳、活板手、塞尺。

3.3 排风设备、电炉搪锡缸、耐酸碱塑料桶、清水槽、刷子、镀锡池。

3.4 电炉子、热吹风机、剪刀、刻刀。

4、准备工作4.1看清图样一次回路和按照图样及制造规范的要求，确定母线规格。

4.2 根据电器元件安装情况和技术要求，按照横平、竖直、美观而又节约材料的原则确定母排、母线布置走向，相同的产品母排、母线布置走向应一致、统一。

4.3 准确测量每根母线长度，分清规格，作好记录，并以此落料。

4.4 检查所要连接母排、母线表面是否有裂纹或破损，如发现有质量问题，应及时调整和修复好后再用。

5、母线的制作工艺要求及过程5.1按图样要求选择合适的母线规格和二次配线规格，见表2.1，2.2。

表 2.1尺寸宽X厚(mm)单片LMY铝母线载流量(A)单片TMY铜母线载流量(A) 交流直流交流直流25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15X3 165 155 145 165 155 145 210 198 185 210 198 185 20X3 215 202 189 215 202 189 275 258 242 275 258 242 25X3 265 249 233 265 249 233 340 320 299 340 320 299 30X4 365 343 321 370 348 326 475 447 418 475 447 418 40X4 480 451 422 480 451 422 625 587 550 625 587 550 40X5 540 507 475 545 512 479 700 658 616 705 662 626 50X5 665 625 585 670 630 590 860 808 757 870 817 765 50X6 740 695 651 745 700 656 955 897 840 960 902 845 60X6 870 817 765 880 827 774 1125 1060 990 1145 1075 1010 80X6 1150 1080 1010 1170 1100 1030 1480 1390 1350 1510 1420 1330 100X6 1425 1840 1255 1455 1370 1280 1810 1700 1590 1875 1760 1650 60X8 1025 965 902 1040 977 915 1320 1240 1160 1345 1265 1185 80X8 1320 1240 1160 1355 1274 1193 1690 1590 1490 1755 1650 1545 100X8 1625 1530 1430 1690 1590 1488 2080 1955 1830 2180 2050 1920 120X8 1900 1785 1670 2040 1920 1795 2400 2255 2110 2600 2440 2290 60X10 1155 1085 1015 1180 1110 1040 1475 1386 1300 1525 1433 1342 80X10 1480 1390 1305 1540 1450 1355 1900 1785 1670 1990 1870 1750 100X10 1820 1710 1600 1910 1800 1680 2310 2170 2030 2470 2320 2175 120X10 2070 1945 1820 2300 2160 2020 2650 2490 2330 2950 2770 2600 额定分散主回路数目2与3 4与5 6~9 10及以上最高允许温升表 2.25.2 按图或样线进行落料，然后矫正平直，切断面应平整。

母线制作和装配工艺守则版本：B/0编号：QC/HH-03-20091 适用范围本守则适用于本公司的低压成套开关设备的母线制作和装配，并可作为检验的依据2 使用材料2.1 铜芯塑料绝缘线（软母线）2.2矩形截面铜母线（硬母线）TMY铝母线（硬母线）LMY2.3 绝缘子2.4 各种规格的铜材接线头（线鼻子）2.5 塑料扎线带2.6 紧固件（螺钉、螺母、平垫圈、弹簧垫圈）。

2.7 酒精、热塑管、绝缘带2.8 棉纱、毛刷2.9 锡、焊锡膏、松香2.10 中性凡士林3 使用工具和设备3.1 划针3.2 钻头3.3 榔头、木榔头3.4 板手3.5 样冲3.6 台虎钳3.7 台钻3.8 母排折弯机3.8 扳手、套筒扳手3.9 平锉、圆锉3.10 钢卷尺、直尺3.11 冲床（校平）3.12 锯弓3.13 毛刷、铜丝刷、钢丝刷3.14 锡锅3.15 清洗槽4 工艺准备4.1看清图纸，按照图纸、技术和设计要求，根据回路额定电流确定母线型号规格，横向母线一般应比纵向母线大一个等级。

设备内一次母线一般都应布置成硬质母线，除设计要求和布置硬质母线有困难时才布置软母线。

4.2根据元器件安装位置和工艺、技术要求，按照横平竖直，美观而又节约，母线除必要的弯曲外，尽量减少弯曲和接头的原则，确定母线布置走向。

同一工程相同产品的母线布置走向应一致。

4.3准确测量计算每根母线的长度，分清规格，作好记录，并以此下料。

4.4检查元器件表面是否有裂纹或破损，发现有问题的元器件，应及时提出修复或调换合格元器件。

4.5准备和安排好母线加工的场地和母线连接时的位置。

5工艺要求及说明5.1硬母线5.1.1选择好合适的型号规格的硬母线，应先对其进行校直。

手工校平校直时，不得用铁榔头直接敲打，而应该用木榔头在平整硬质地面或平台上敲击。

母线应在平台上测量，其弯度每米不大于2毫米。

5.1.2母线按需要的长度下料，冲钻孔后应倒角，清除毛刺，校正平直后，表面不应有明显的锤痕、划痕、气孔、凹坑、起皮等缺陷。

母线加工工艺守则1、本守则适用于低压成套电器设备中硬母线的加工，安装及验收。

2、设备工具剪板机(或母线切断机) 冲床、母线折弯机、冲孔模、钻模、手锯、橡皮锤、洋冲、2m 卷尺、1m钢尺、0.3m钢尺、直角尺、钢丝刷。

3、铜、铝母线材料应具有出厂试验合格证，否则应进行抗拉强度延伸率的试验，其标准如下：3.1 抗拉极限强度硬铜母线，厚度1.35-3.28毫米不小于27公斤/毫米2，厚度3.53毫米以上者不小于26公斤/毫米2。

3.2电阻率（20℃时）铜母线ｅ＝0.0172欧姆.毫米2/米，铝母线ｅ＝0.0295欧姆.毫米2/米。

3.3延伸率铜母线不小于6%，铝母线不小于4-8%。

3.4 母线材料应平整洁净，不应有裂纹或裂口，折迭及夹杂物。

母线表面的划痕，气孔，坑凹，起皮等缺陷所引起的断面误差，对铜母线不应超过计算截面的10%，对铝母线不应超过3%。

4、矩形母线的允许裁流量一般应根据发热来选择，接触面不搪锡，镀锡，或未涂导电膏的母线应按附表1选择，接触面搪锡，镀锡及涂导电膏的母线应按表2选择。

5、母线材料的校正、校直，加工方法及要求如下。

5.1 用手工校正，校直5.2 铜铝母线不得用铁锤直接敲打，允许用橡皮锤敲打，但不允许有明显的锤击印痕。

6、母线下料6.1母线下料长度应按图纸规定的尺寸或按现声实际尺寸剪切。

6.2材料切断时直角的允许偏差见表1。

表1 (单位：毫米)6.3 以材料厚度为基准的切面允许偏差见表2表2 (单位：毫米)7、母线的弯形7.1 矩形母线的弯曲一般应进行冷弯，如需加热时，其温度和方法应符合表3的规定。

7.2母线的弯曲应符合下列要求见表4。

7.2.1弯曲半径不应小于表4所列数据。

7.2.2 反复弯曲只允许有一次。

7.2.3弯曲处应无裂口，裂纹及脱层等现象。

8.4 母线搭接连接时，其接触部分的长度应等于或大于母线的宽度，若图纸无规定时，应参照附表5的要求。

8.5 经下料，冲(钻)弯制等加工后的母线如有毛刺及变形应当进行适当的处理，要求如下8.5.1 凡是用冲床或钻床加工的孔如有毛刺均应清除，一般的加工方法是用大于孔径3mm以上的钻头锪去毛刺，也可用锉刀进行清除。

1母线制作、安装细则1.1母线的分类1.1.1主母线：即汇流排1.1.2分支母线：电器元件与主母线之间或电器元件与电器元件之表2-2多片矩形母线规格及载流量头，15m内允许有四个搭接头。

1.3母线的制作1.3.1母线加工设备与工具：锯、台钳、台钻、冲床、锉刀、盒尺、抚顺SS-201-B01型和BM303-S型母线折弯机、手砂轮、扳手等。

1.3.2选料在加工前，应对母线材料进行检查。

凡有下列局部缺陷的部位，应将该段剪掉。

a)母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。

b)铜母线表面有气孔直径大于5mm、深度大于0.15mm者。

6×60 mm1.6校正1.6.1冲剪后的母线应进行校平校直处理。

1.6.2母线平面应保持光滑、平整、不准有锤痕。

1.6.3校平校直处理应以木质榔头槌击母线或使用母线折弯机校平模具，如须用钢质榔头，则宜衬以硬木或铝质垫块，切忌直接敲击母线。

1.7 弯曲1.7.1 母线材料不应退火，但根据工艺要求弯曲处可以加热，加热温度不应超过表2-3所列规定值。

表2-5母线立弯最小容许半径R1.7.5一根母线既曲平弯又曲立弯时，应先曲立弯，然后再曲平弯。

1.7.6母线扭转90°弯时，其扭弯部分的长度应为母线宽度的2.5～５倍。

见图2-3。

1.7.7母线弯曲始点与母线连接的边缘距离不得小于25mm。

见图2-4。

1.7.8。

见图图1.8.11.8.3柜内PE排应预留与40×4接地扁钢的垂直连接孔，螺栓孔直径应符合表2-6的规定。

1.8.4母线钻孔或冲孔后的毛刺应使大钻头划孔，搭接面加工光滑、无飞边毛刺现象。

表2-6矩形母线搭接要求表2-6（续完）矩形母线搭接要求1.8.5母线与进出线电缆的压接螺栓应与DT端子压接孔的大小相配合；与密集母线等的连接孔应符合表2-6的规定，其他情况随工程要求确定。

1.8.6一次母线上连接二次线时，须在母线上单独打通孔用螺栓紧固，特殊情况除外。

电⽓屏柜铜母排制造安装⼯艺守则电⽓屏柜铜母排制造安装⼯艺守则Final revision on November 26, 2020电⽓屏、柜铜母排制造安装⼯艺守则⼀、内容和适⽤范围本标准规定了成套开关设备铜母排的制造安装⼯艺引⽤标准、⽬标、原则。

本标准适⽤于电控设备⼚制造的成套开关设备(以下统称装置)⼆、引⽤标准GBJ149-90 《电⽓装置安装⼯程母线装置，施⼯及验收规范》GB5585.1 《电⼯⽤铜、铝及其合⾦母线，第1部分：⼀般规定》GB5585.2 《电⼯⽤铜、铝及其合⾦母线，第2部分：铜母线》三、⽬标使电控设备⼚⽣产的产品符合质量标准，满⾜⽤户使⽤要求。

四、原则控制产品质量。

五、要求1.装置内所⽤铜母排必须符合GB5585.1-85，GB5582.2-85国家标准，每次购进铜母排必须出⽰⽣产许可证和产品检验合格证。

2.母排表⾯应光亮平整，不得有裂纹和划痕。

六、母排的选择按GB5585.1-85，GB5585.2-85相关规定，参照下表，根据载流量选择主母排和⽀线母排。

七、母排加⼯1.母排切断：母线切断断⾯与母线侧⾯的垂直误差不得超过0.5mm。

2.母排平整：母排矫正平直过程，⽤⽊锤在清扫⼲净的平台上平整，母排表⾯不准有锤痕。

3.母排折弯：由于热煨弯使铜排退⽕和起皱，且离不开锤⼦锤打，出现锤痕，因此母排折弯只允许在冷弯机上冷弯。

母排尽量减少直⾓弯曲，弯曲处不允许有裂纹和明显的折皱。

4.铜排的搭接连接及“引出线”的连接点的处理⽅法：见下表5.母排扭转90o 时其扭转部分长度应为母线宽度的2.5~5倍，⼋、母排的排列顺序九、铜排的颜⾊区分1.三相交流进线母排：L 1(A)相：黄⾊；L 2(B)相：绿⾊；L 3(C)相：红⾊；N ：淡蓝⾊；PE ：黄绿双⾊(每个装置中⾸尾标志⼆次)2.直流母排：L+(正极)：褐⾊；L-(负极)：蓝⾊3.在没有颜⾊标志要求时可全部使⽤⿊⾊热收缩管，再贴上符号标识。

母线加⼯和安装⼯艺守则1.0 ⽬的制定本公司母线材料要求、配置、加⼯、安装⼯艺过程、下料、弯曲等内容。

2.0 适⽤范围本作业指导书适⽤于本公司⽣产的⾼、低压成套开关设备的⼀次母线加⼯与装配。

3.0 ⼯具、设备、⼯装3.1. ⼯具：直尺、⾓尺、拉尺、洋冲、扳⼿、⼒矩扳⼿、平锉、橡⽪锤、电热风筒。

3.2. 设备：联合母线加⼯机床。

4.0 ⼯艺细则4.1. 母线材料要求必须是具有合格证的产品，表⾯光洁平整，不得有夹渣、夹层和裂纹,不得有变形和扭曲现象。

4.2. 母线选择应符合设计⽂件的要求，设计⽂件未标明者可按附件⼀《低压柜铜母线规格选择表》、附件⼆《⾼压柜铜母线规格选择表》和附件三《⼀次导线规格选择表》选取。

⼀般情况，回路电流可按回路中的电流互感器的⼀次电流值确定。

4.3. 母线配置要求4.3.1. 尽量对称⼀致，横平竖直，整齐美观。

同⼀⼯程相同柜型的铜排⾛向必须⼀致。

并便于产品的内部维修。

4.3.2. 母线在柜内排列的顺序应符合表1的规定（从设备正⾯观察）。

表1 母线相序排列注：若因⼯艺需要，柜内铜排可不按表1排列，但⽔平母线及引出线必须按表1排列4.3.3. 交流⼯作主电路穿越形成闭合磁路的⾦属框架时，三相母线应在同⼀框孔中穿过。

4.3.4. 多⽚矩形母线并联安装时，中间应保持不⼩于母线厚度的间隙。

4.3.5. ⽔平母线、垂直母线分⽀线和主电路接插件带电部件之间及其对接地⾦属件间的电⽓间隙和爬电距离：标称电压为12kV时，不得⼩于125mm；标称电压380V⾄690V时，不得⼩于20mm。

4.4. 加⼯、安装4.4.1. ⼯艺流程4.4.1.1. 铜母线制作流程调直整平→下料、冲孔→去⽑刺→弯曲→镀锡或搪锡→（根据⼯程需要安装热缩套管）→母线安装（搭接⾯擦清）→贴相序⾊标注：其中安装热缩套管根据⼯程需要，已镀锡的原铜排在制作过程中取消镀锡加⼯过程。

4.4.1.2. 铜芯绝缘线制作流程下料→剥线→冷压端头→安装4.4.2. 母线下料4.4.2.1. 母线下料前应进⾏校正，校直处理。

母线选型、加工及安装工艺一.铜母线的载流量：1．矩形铜母线载流量（交流）见表4：注：1）．此表所列数值为T+70℃时的载流量（T为环境温度+35℃）。

2）．导体扁平放置时，导体宽度在60mm及以下时，载流量按表列数值减少5%；宽度在60mm以上时，应减少8%。

2．BLOKSET铜母线的载流量见表5~表8：二.母线的选用1．应根据材料清单、图纸的规定选择相应规格尺寸的铜母线。

若材料清单、图纸中没有明确规定时，应根据表4~表8的载流量值，结合电气元件（隔离开关、断路器、接触器等）的额定电流或整定电流值选取铜母线的规格尺寸。

2．母线表面应光洁平整，不应有裂纹、折皱、夹杂物、气孔及变形、扭曲和腐蚀现象。

3．使用母线要求平直，对于弯曲不直的母线应进行校正，经校正后的母线不得有明显的锤痕、凹坑等缺陷。

三.母线的加工1．母线的弯曲母线的弯曲通常分为平弯、立弯和扭弯（麻花弯）三种形式。

A．母线开始弯曲处距最近的母线支撑点的距离不应大于0.25L，但不得小于50mm。

B．母线开始弯曲处距母线连接接触面边缘的距离不应小于50mm。

1）．母线的平弯和立弯（见图1）2）．涂漆处理可降低温升，提高产品性能。

（涂漆颜色见表11）母线的涂漆界线与母线的搭接面边缘应有不小于8mm （如图4）母线涂漆应均匀，无流痕、刷痕、皱纹等缺陷，同一元器件或同一侧母线的涂漆界线应一致，距离相差≤3mm 。

支路小母排（与分开关连接）可不涂漆。

表11 母线涂漆颜色注：零地排（N 、PE 或PEN ）只进行镀锡加工，不涂漆加工； 3）．钝化处理用于“TH ”三防的母线应进行钠盐钝化防腐处理。

4．母线加工完成后，表面不应有显著的锤痕、凹坑、毛刺等缺陷。

有关要求详见表12： 表 12 五.母线的安装1．母线与母线、母线与电器元件接线端子搭接时，搭接面应自然吻合、连接紧密。

搭接面间不得有任何异物，以防搭接不实。

2．搭接表面应保持清洁，并涂以电力复合脂（导电膏）。

1.适用范围本守则适用于低压成套开关设备及其它类似母线的制作和装配工艺守则，并作为生产和检验的依椐。

2.工装设备及工具母排加工机。

活动板手（4″~12″）、梅花板手、套筒板手、力距板手、液压压线钳。

各种不同规格直柄麻花钻头、丝攻。

卷尺（2米）、钢角尺。

木榔头或橡皮榔头、游标卡尺（0-150mm、0-300mm）钢直尺（150mm、300mm、1000mm）。

3.工艺要求3.1母线材料的工艺要求3.1.1母线的材料为铜芯塑料绝缘导体、铝排、铜排、铜接头及热塑套管等。

3.1.2选作母线的铜芯塑料绝缘线，本身塑料绝缘层不应受到损伤，也不允许塑料绝缘层硬化、开裂、皮层薄及皮层不均匀等。

3.1.3选作母线的铜铝排，本身不应有严重的凹坑、划痕、气孔、起皮、裂纹、厚薄不均称等现象。

3.1.4低压开关柜一般采用铜母线，在用户有明确要求指定用铝排时（符合认证产品描述要求的情况），才用铝排。

3.1.5低压开关柜也可采用铜芯绝缘导线，持续电流在100A以上时，应用铜排或铝排制作。

3.1.7低压开关柜一次回路中有几种额定电流不一致的电器元件,按下列原则选择铜铝母线规格。

1）回路中有接触器的按接触器额定电流选取。

2）回路中有闸刀和熔断器的按熔断器的额定电流选取。

3）回路中有闸刀和断路器的按断路器的额定电流选取。

3.1.8用户对母线有明确要求时，按用户要求选择母线规格。

3.1.93.2母线制作工艺要求：3.2.1铜、铝母排除必要的弯头和斜度外,不允许有弯曲、扭曲现象。

3.2.2铜、铝母排表面不得有明显锤痕。

3.2.3铜铝母排与元件连接，按元件连接处的实际大小和电流大小选择母排。

并按元件孔的大小和排列开孔。

孔正反两圆口不得有毛刺。

3.2.4铜、铝母排垂直和直线连接附表第一页和第二页，以及附图壹~附图陆。

3.2.5两个电器元件用铜、铝母线连接时，铜、铝母线应避免急剧的锐角折弯，弯曲角度不得少于90º。

3.2.6铜、铝母排弯曲后，不得有裂纹和严重起皮现象，皱纹高度不得大于1毫米。

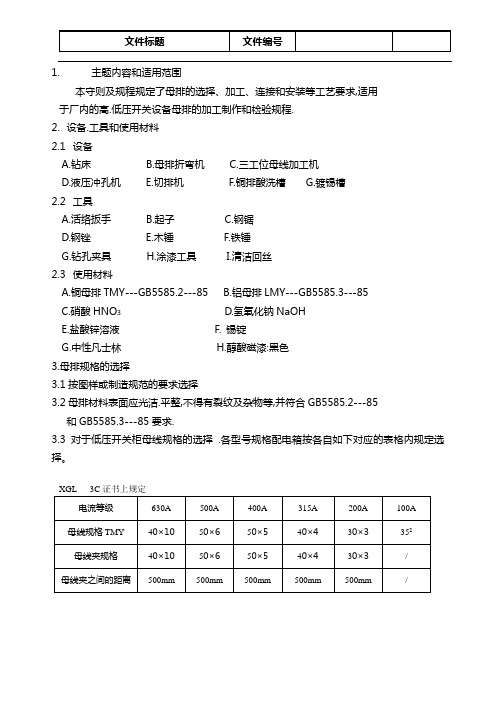

1.主题内容和适用范围本守则及规程规定了母排的选择、加工、连接和安装等工艺要求,适用于厂内的高.低压开关设备母排的加工制作和检验规程.2.设备.工具和使用材料2.1设备A.钻床B.母排折弯机C.三工位母线加工机D.液压冲孔机E.切排机F.铜排酸洗槽G.镀锡槽2.2工具A.活络扳手B.起子C.钢锯D.钢锉E.木锤F.铁锤G.钻孔夹具 H.涂漆工具 I.清洁回丝2.3使用材料A.铜母排TMY---GB5585.2---85B.铝母排LMY---GB5585.3---85C.硝酸HNOD.氢氧化钠NaOH3E.盐酸锌溶液F. 锡锭G.中性凡士林 H.醇酸磁漆:黑色3.母排规格的选择3.1按图样或制造规范的要求选择3.2母排材料表面应光洁.平整,不得有裂纹及杂物等,并符合GB5585.2---85和GB5585.3---85要求.3.3对于低压开关柜母线规格的选择 .各型号规格配电箱按各自如下对应的表格内规定选择。

GCK 3C证书上规定8PT 3C证书上规定其余应以自动开关的热脱扣器额定工作电流为准.如自动开关不带热脱扣器,则以自动开关的额定电流为准.对自动开关以下,有数个分支回有自动开关,仍按上述原则选择分支母线.如没有自动开关,比如只有刀开关.熔断器.低压电流互感器等,则以低压电流互感器的一次侧额定电流值选择母线.如果这些都没有,还可按接触器额定电流选择.当接触器也没有时,最后才可以按熔断器熔芯的额定电流选择,然后根据开关柜防护等级考虑降溶系数,IP30的开关柜降溶系数选1,IP40选0.9,IP50选0.8,再根据选择的电流查表一,表二确定母排的规格.表一: 单片矩形截面排在T+70℃时的载流量表表二:多片矩形截面母排在T+70℃时的载流量注: 1．表中的数据是指当环境湿度为25℃时的载流量；2．导体扁平放臵时，当导体宽度60毫米及以下时，载流量应按表列数值减少5％；当宽度在60毫米以上时，应减少8％。

母线制作和装配工艺守则编号：QC/HH-03-2009 版本：B/0 1 适用范围本守则适用于本公司的低压成套开关设备的母线制作和装配，并可作为检验的依据。

2 使用材料2.1 铜芯塑料绝缘线（软母线）2.2 矩形截面铜母线（硬母线）TMY，铝母线（硬母线）LMY。

2.3 绝缘子2.4 各种规格的铜材接线头（线鼻子）2.5 塑料扎线带2.6 紧固件（螺钉、螺母、平垫圈、弹簧垫圈）。

2.7 酒精、热塑管、绝缘带2.8 棉纱、毛刷2.9 锡、焊锡膏、松香2.10 中性凡士林3 使用工具和设备3.1 划针3.2 钻头3.3 榔头、木榔头3.4 板手3.5 样冲3.6 台虎钳3.7 台钻3.8 母排折弯机3.8 扳手、套筒扳手3.9 平锉、圆锉3.10 钢卷尺、直尺3.11 冲床（校平）3.12 锯弓3.13 毛刷、铜丝刷、钢丝刷3.14 锡锅3.15 清洗槽4 工艺准备4.1 看清图纸，按照图纸、技术和设计要求，根据回路额定电流确定母线型号规格，横向母线一般应比纵向母线大一个等级。

设备内一次母线一般都应布置成硬质母线，除设计要求和布置硬质母线有困难时才布置软母线。

4.2 根据元器件安装位置和工艺、技术要求，按照横平竖直，美观而又节约，母线除必要的弯曲外，尽量减少弯曲和接头的原则，确定母线布置走向。

同一工程相同产品的母线布置走向应一致。

4.3 准确测量计算每根母线的长度，分清规格，作好记录，并以此下料。

4.4 检查元器件表面是否有裂纹或破损，发现有问题的元器件，应及时提出修复或调换合格元器件。

4.5 准备和安排好母线加工的场地和母线连接时的位置。

5 工艺要求及说明5.1 硬母线5.1.1 选择好合适的型号规格的硬母线，应先对其进行校直。

手工校平校直时，不得用铁榔头直接敲打，而应该用木榔头在平整硬质地面或平台上敲击。

母线应在平台上测量，其弯度每米不大于2毫米。

5.1.2 母线按需要的长度下料，冲钻孔后应倒角，清除毛刺，校正平直后，表面不应有明显的锤痕、划痕、气孔、凹坑、起皮等缺陷。

1母线制作、安装细则1.1母线的分类1.1.1主母线：即汇流排1.1.2分支母线：电器元件与主母线之间或电器元件与电器元件之间的连接母线（裸母线或绝缘导线）1.1.3中性母线（N线）1.1.4接地母线（PE线）1.2母线材料规格及长度的选择1.2.1母线的材料规格应满足设计图纸要求，并应是符合表2-1、表2-2载流量规定的合格品。

表2-1单片矩形母线规格及载流量1.2.3中性线与保护导体截面按照《通则》中表1-1、表1-2选取1.2.4保护导体（PE、PEN）选用按《通则》中1.6中要求选取1.2.5母线的长度应根据开关柜安装的需要来确定。

铜质母线及铝质母线在20m以上时，应加母线伸缩头，伸缩点的截面应不小于母线截面。

主母线在5m内允许有一个搭接头，10m 内允许有两个搭接头，15m内允许有四个搭接头。

1.3母线的制作1.3.1母线加工设备与工具：锯、台钳、台钻、冲床、锉刀、盒尺、抚顺SS-201-B01型和BM303-S型母线折弯机、手砂轮、扳手等。

1.3.2选料在加工前，应对母线材料进行检查。

凡有下列局部缺陷的部位，应将该段剪掉。

a)母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。

b)铜母线表面有气孔直径大于5mm、深度大于0.15mm者。

1.4平直母线材料在剪切前，每米窄面不直度超过10mm，每米平面不平度超过100mm者，应调整平直，以缩小剪切后毛胚尺寸的误差。

1.5冲剪按需要尺寸将母线切断，并符合以下要求:1.5.1母线两端的窄面与端面不垂直度不大于0.5mm。

1.5.2母线两端在冲剪后，不得有毛刺和突出的立棱。

1.5.3高压母线端头应在冲床上使模具倒圆角处理，母线截面积6×60 mm及以下倒圆角半径R不小于8mm，母线截面积6×60 mm以上倒圆角半径R不小于15mm；低压母线端头应使手砂轮机、板锉等工具打磨掉毛刺。

1.6校正1.6.1冲剪后的母线应进行校平校直处理。
