当前位置：文档之家 › 井网井距设计概要 ppt课件

井网井距设计概要 ppt课件

  • 格式：ppt
  • 大小：312.50 KB
  • 文档页数：56

下载文档原格式

  / 56

合集下载

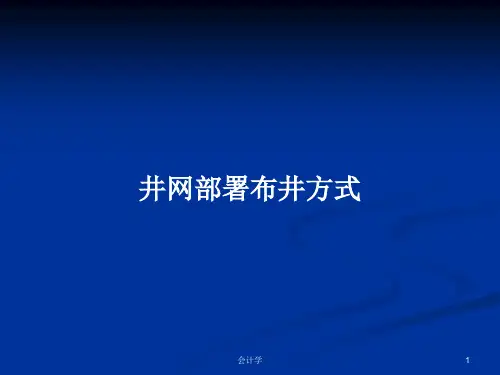

井网部署布井方式PPT教案

井网部署布井方式PPT教案
缺点：来水方向不易控制。 （3）注水方式
按注水井与采油井第比18页例/共关58页系和排列形式分主要分 为六种方式
命名原则： 采油井和周 围的注水井 总井数为几 就称几点法， 例正四点就 是一口生产 井周围有三 口注水井一 共四口井
强注强采
图3-5 面积注水方式
第19页/共58页
正七点法
1排
每口油井受六口注水井影响
制其中之一并同时影响几口油井，而每一口油井 由同时在几个方向上受注水井影响。
第17页/共58页
（1）适用条件：
面积注水是一种强化注水，适于分布面积较小， 形态不规则，构造不完整，连通性差，渗透率低的 油层及各种复杂类型的油气藏
（2）优点：对油层控制程度高；采油速度高；
采收 率高；特别适合于致密低渗透层。
(三) 采油工艺技术的发展水平要求进行层系划分。
多油层，油层数目很多，往往多达十几个甚至几十个，开采井段有时长可达数百米。 采油工艺就是要充分发挥各油层作用，吸水均匀生产均衡。 分层技术：分层开采、分层注水、第分4层页控/共制58页
(四) 油田高速开发要求进行层系划分。
三、划分开发层系原则
（ 一）把特征相近的油层组合在同一层系，以保 证各油层对注水方式和井网具有共同的适应性，减 少开采过程中的层间矛盾。 （二）在分层开采工艺所能解决的范围内，开发层 系不宜划分过细，以利于减少建设工作量，提高经 济效果。 （三）对于油层层数过多，含油井段不宜过长。 （四）注意划分的基本单元。通常人们以油层为组 合开发层系的基本单元，也有以砂岩组来划分和组 合开发层系。因为砂岩组是一个独立的沉积单元， 油层性质相近。
二、 目的及意义
苏联萨莫特洛尔油田：9个油层划分为4套层系。
罗马尼亚丘列世蒂油田：3个油层分为3个 层系。

6井巷工程施工技术ppt课件

6井巷工程施工技术ppt课件
A－阻车位置；B－通车位置；1－弯轨；2－横轴；3－轴承；4－踏板
井内挡车器：
为防止提升容器因断绳或者井口阻车器使用失误而发生跑 车事故，在工作面上方不太远处还应设置挡车器。挡车器 形式有多种，其中常用的有钢丝绳挡车圈、型钢挡车门和 钢丝绳挡车帘等。
滑轮 箕斗
钢丝绳挡车圈 牵引绳
型钢挡车门：
式后部配备影响装岩，多使用风动气腿式凿岩机， 多台同时作业。
中深孔光面爆破：
一般采用中深孔爆破。15m2取1.8-2.5m适合； 12-15m2取眼深2m左右适合
装岩：多采用耙斗式（电耙子） 适用范围：
•大于170，小于300的斜井 •至工作面距离5-15m为宜 •倾角小于250时，加设两个卡轨器；大于250时，另设防滑装置
当斜井内不设管路时，断面布置与上述基本相似，水沟可布置在任何一侧， 但多数设在非人行道侧。
2.箕斗斜井井筒断面布置
箕斗斜井为出矿通道，一般不设管路和电缆，因而断面布置很简单，通常 将人行道与水沟设于同侧。《安全规程》规定箕斗斜井井筒禁止进风，故其断 面尺寸主要以箕斗的合理布置(尺寸)为主要依据。
3.胶带机斜井井筒断面布置 在胶带机斜井中，为便于检修胶带机及井内其他设施，井筒内除设胶带机
2）水力喷射泵排水。当工作面水量超过5m3／h时，小于30m3/h时可以采用 喷射泵排水。
3）卧泵排水。当工作面涌水量超过30m3／h时，则需在工作面直接设离心
水泵排水。
4、斜井支护
斜井锚喷支护是主要形式。设备固定在井口，采用远距离管路输料方式。 需要解决工作风压、管路堵塞、输料管磨损问题。 风压不足时，中途加辅助风管。 堵塞多发生在出料弯管、输料管和喷枪口。 磨损主要集中在弯头处和管路联结质量较差处。敷设时保持平直、坡度一 致、尽量使用法兰盘连接。

井身结构设计课件16页PPT文档

井身结构设计课件16页PPT文档
mEma x Sg
– Sg:激动压力梯度当量密度； g/cm3； – Sg=0.024-0.048 g/cm3
井身结构设计
井身结构设计关键参数
最大井内压力梯度（续）
发生液流时：为了制止液流，如压井时井内压力 增高值为Sk,则最大井内压力梯度为：
mE maxSK
– Sk=0.060 g/cm3
生产套管根据采油方面要求来定。勘探井则按照勘探方 要求来定。
套管与井眼之间有一定间隙，间隙过大则不经济，过小 会导致下套管困难及注水泥后水泥过早脱水形成水泥桥 。间隙值一般最小在9.5~12.7mm(3/8~1/2in)范围，最 好为19mm（3/4in）。
四、套管尺寸与井眼尺寸选择及配合
3．套管及井眼尺寸标准组合
81/2
、卡钻等井下复杂情况,为全井 安全、优质、快速和经济地钻 进创造条件； 当实际地层压力超过预测值使 井出现液流时，在一定范围内 ，具有压井处理溢流的能力。
井身结构设计
套管类型
导管
钻表层井眼时，将钻井液从地表引导 到钻台平面上来。
表层套管
防止浅层水受污染，封闭浅层流砂、 砾石层及浅层气，支撑井口设备装置 ，悬挂依次下入的各层套管的载荷。
mEf Sf
ρf:上一层套管下入深 度处裸露地层的破裂 压力梯度； g/cm3
Sf：为避免将上一层套管 下入深度处裸露地层压裂 的安全值， Sf =0.0240.048 g/cm3
Gf Gp
当量泥浆密度
井身结构设计
最大允许压差
为了在下套管过程中，不致于发生压差粘卡 套管的事故，应该限制井内钻井液液柱压力 与地层压力的压力差值，即规定最大允许压 差。
井身结构设计

井巷工程立井设计与施工课件

井巷工程立井设计与施工课件

井巷工程立井设计与施工
11.4.2 装岩提升工作
§11.4.2.1 装岩工作 § 常用的抓岩机：NZQ2－0.11；长绳悬吊型
（HS）；中心回转式（HZ）；环行轨道式 （HH）；靠壁式（HK）
井巷工程立井设计与施工
图10－14 中心回转式抓岩机 1－抓斗；2－机架；3－臂杆；4－变幅油
缸；5－回转机构；6－提升绞车 7－回转动力机；8－变幅气缸；9－增压
§ 表土开挖一定深度后，先砌筑临时锁口。将事先用槽钢制成 的井圈固定于临时锁口中，Z型钩挂在固定好的井圈上，其 下端悬挂另一圈井圈。两层井圈之间用木背板封闭土层。如 此随着井筒的不断开挖，一圈一圈地悬挂井圈，直到表土掘 进完毕。然后由下向上逐渐拆除井圈，逐渐按设计表土段及 井颈段支护厚度砌永久支护，最后进行永久锁口的砌筑。该 方法一般适用于稳定表土层且厚度不大的土层。
图10-4 型钢组合罐道和滚动罐耳 1－型钢组合罐道；2－滚轮；3－罐道梁；
4－滚动罐耳底座（固定在罐笼上）； 5－滚轮支座；6－轴承
井巷工程立井设计与施工
§11.2.2. 2 柔性罐道
§ 一般为钢丝绳罐道，分 上张紧和下张紧：
§ 上张紧方式井筒装备主 要有：罐道钢丝绳、防 撞和制动钢丝绳、天轮、 拉紧装置、提升容器的 导向装置、井口及井底 的局部刚性罐道、中间 水平的稳罐装置。
井巷工程立井设计与施工
11.2.2.3 罐道梁
§ 在井筒中水平设置的用以固定罐道的梁。 § 在井筒全深内每隔一定距离设置一层，层间距根据
罐道的形式确定。采用钢轨罐道时，标准钢轨长 12.5m，需4层固定，故层间距为4.168m，型钢 （组合）罐道可采用4m或6m的层间距。罐梁固定 可采用梁窝式或锚杆托架。
井巷工程立井设计与施工

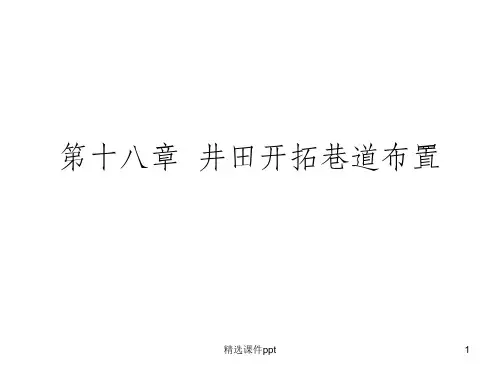

《井田开拓巷道布置》PPT课件

《井田开拓巷道布置》PPT课件

精选课件ppt
12
3、下山开采的应用条件
• 煤层16，CH4低，涌水量小，最优。
• 井田深部边界不一，储量不足，不宜再延深或设 水平。
• 多水平开采矿井，开采强度大，井田走向短，上 下水平接替紧张。
• 通过下山掘一部分下水平的大巷、车场、水仓等， 加快下水平开拓延深。
• 煤系底板为奥灰岩（富含水），井筒不能延深， 有时不得不开下山。如彩屯矿，平顶山局。
• 分组集中大巷— 布置在煤组最下部稳定的薄及中 厚煤层中
3.煤层大巷施工：
i、按腰线沿煤层掘进—适合机车运输；
ii、按中线沿煤层掘进—适合胶带运输；
精选课件ppt
37
iii、按中线及腰线掘进大巷—适合机车和胶带
4、岩层大巷（岩石大巷）位置
• 至煤层法线距：15 30m； • 岩性稳定的岩层中； • 布置在压力传播影响角之外； • 利于布置采区煤仓和车场；
精选课件ppt
24
3. 大巷数目：
• 轨道运输大巷一般一条，有时加配风巷 （副巷）
断面不满足，断面又不能过大，地温高； 可用两条。
• 胶带运输大巷新设计矿井，一般2条
a、一条胶带大巷，一侧设600毫米检修道
b、另一条辅助运输。
• 两条大巷布置：胶带运输大巷一般与轨道
辅运大巷平行布置，同水平或略高，胶带
• 上下山开采：一个开采水平既采上山阶段 又采下山阶段。
精选课件ppt
9
精选课件ppt
10
1、上下山开采的比较
• 比较 利用原有开采水平进行下山开采；
•
另设开采水平进行上山开采。
• 下山开采在技术上的问题随煤层倾角变小 而变弱
• 下山开采在经济上有利，上山开采在技术 上优越。

井网井距设计分析

井网井距设计分析

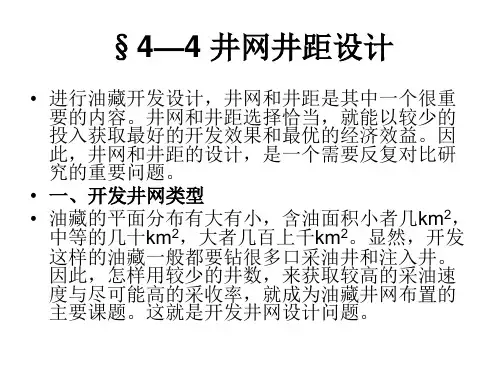

§4—4 井网井距设计
• 进行油藏开发设计，井网和井距是其中一个很重 要的内容。井网和井距选择恰当，就能以较少的 投入获取最好的开发效果和最优的经济效益。因 此，井网和井距的设计，是一个需要反复对比研 究的重要问题。 • 一、开发井网类型 • 油藏的平面分布有大有小，含油面积小者几km2， 中等的几十km2，大者几百上千km2。显然，开发 这样的油藏一般都要钻很多口采油井和注入井。 因此，怎样用较少的井数，来获取较高的采油速 度与尽可能高的采收率，就成为油藏井网布置的 主要课题。这就是开发井网设计问题。
开发井网类型
• (1)四点井网 • 注水井布置在正三角形的中心，周围3口采油井位 于正三角形的3个顶点，这样的面积注水井网就称 为四点井网(图4-4-7)。在四点井网中，每口注水 井影响周围3口采油井，每口采油井则受周围6口 注水井影响。在这种井网中，注水井井数与采油 井井数之比为2：1，即注水井数比采油井数多1 倍，因而每口注水井承担的注水量任务比较轻， 这样就可以使注入水推进变得比较平缓，有利于 提高油藏波及体积与驱油效率。
二、井网设计
• 1．井网设计的基本考虑 • 在选择注采井网时，一般需要考虑以下几个问题： • (1)油层吸水能力的高低或油层渗透性的大小，据 此决定注采井数比的高低。 • 如果油层吸水差，则应考虑增加注采井数比以满 足油藏的注水需求，因而选用注采井数比较高的 五点井网(注采井数比1：1)；如果油层吸水好， 则可考虑采用注采井数比较低的七点甚至九点井 网。
开发井网类型
• 国内外有少量小油藏曾采用边缘注水井网开发， 但效果大多不好，这些油藏在开发的中后期大都 采取了井网调整的补救措施：在油藏内部适当增 加点状注水井点，以解决油藏中心部位的采油井 长期难于注水见效的平面矛盾。例如我国内蒙的 阿北安山岩油藏(含油面积4．5km2)，于1989年 投入开发，初期采用边缘注水井网进行开发，之 后于1991年5月逐步增加内部注水井点，逐渐调 整为边外加内部点状注水井网，开发效果大为改 观。

井网井距设计

井网井距设计

开发井网类型
• 1．衰竭式开发的井网类型 • 对于不需补充能量进行开发的油藏，只能依靠原 始能量进行衰竭式开采，不需要设计注入井，所 有的钻井都用于采油，因此勿需考虑注采井点的 配置，其井网设计比较简单。它一般采用两种井 网类型： • ①方形井网：全部钻井采用正方形井网等间距布 置(图4-4-1)。 • ②交错井网：全部钻井采用三角形井网等间距布 置(图4-4-2)。
开发井网类型
• 国内外有少量小油藏曾采用边缘注水井网开发， 但效果大多不好，这些油藏在开发的中后期大都 采取了井网调整的补救措施：在油藏内部适当增 加点状注水井点，以解决油藏中心部位的采油井 长期难于注水见效的平面矛盾。例如我国内蒙的 阿北安山岩油藏(含油面积4．5km2)，于1989年 投入开发，初期采用边缘注水井网进行开发，之 后于1991年5月逐步增加内部注水井点，逐渐调 整为边外加内部点状注水井网，开发效果大为改 观。
图4-4-1方形井网示意图 (左) 图4-4-2交错井网示意图(右)
开发井网类型
• 如果某油藏具相当程度的渗透率方向性， 需要井网布置做适当考虑时，可将上述井 网在渗透率最大的方向上做适当拉长或在 渗透率最小的方向上做适当缩小，呈矩形 井网或不等边的交错井网即可。
开发井网类型
• 2．注水开发井网类型 • 需要注水或注入其它介质实施驱替开发的油藏， 就需要考虑注采井点的平面配置，因而其井网设 计就比较复杂多样，这就存在一个注采井网类型 问题。常说的开发井网类型，就是指这种注采井 网的配置类型。以注水为例(注其它介质类似)， 其井网布置也称为注水方式。国内外油田的注采 井网或注水方式可以划分为三种类型：边缘注水、 边内切割注水和面积注水。
图4-4-12 九点井网调整为五点井网 示意图

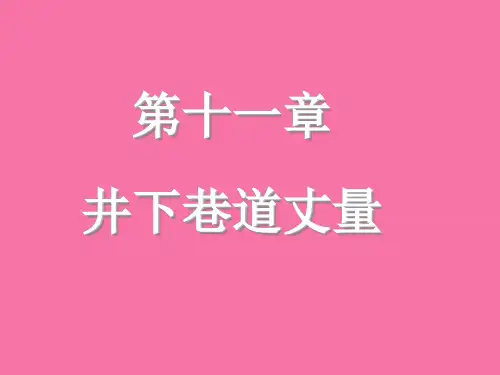

《井下巷道》ppt课件

《井下巷道》ppt课件
按导线布设方式来分： 附和导线 闭合导线 支导线
按井下边长丈量方法来分： 测距导线，
井下导线的主要技术目的
导线 类别
基本 控制 导线
井田〔采 区〕一翼 长度/km
测角 中误差 〔 ″〕
一般长度 m
导线全长相对闭合差
闭〔附〕合 导线
复测支导线
≥5
±7 20~200 1/8000 1/6000
﹤5 ±15 40~140 1/6000 1/4000
发光垂球
光学上对中器
2、作业要求：
7″导线、 J2仪器、2次对中2个测回。
15″导线、 J6仪器、1次对中2个测回。
3、程度角观测限差：
J2仪器、半测回互差20 ″测回差12 ″ 两次对中测回差30 ″
J6仪器、半测回互差40 ″测回差30″
两
次对中测回差60 ″
四、井下控制导线边长丈量 1、分类 光电测距 钢尺丈量
下高 右帮
井 下 碎 部 丈 量
第二节 巷道高程丈量 1、目的： 建立井下高程系统； 确立导线点标定； 指点矿井采掘施工； 满足填图高程注记。
2、方法 ： 水准丈量 三角高程丈量
一、点的设置
1、方法：和导线点一样，用导线点 作为高程点。顶板、底板
均可，可设在两帮。
2、规定：每隔300m~500m一组，
4m~8m时。应
三、巷道中线的延伸与检查： §由于环境条件限制，在掘进一段间隔
准确标定转角、标高、检查一组中线
§普通三个一组，间距不小于2m；
§在掘进30m—40m后延伸中线至
第二组；
§在掘进30m—150m时根据
导线计算结果、
调整为导线点。
1
?
四、巷道中线的运用： 在井下巷道中设置中线的

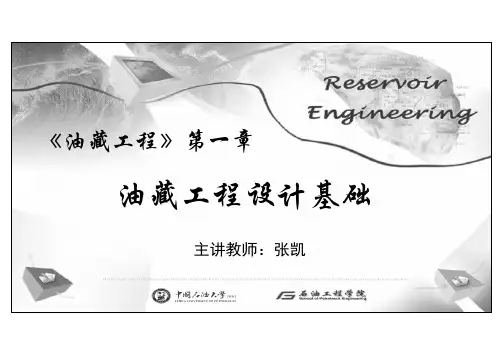

油藏工程第一章 张凯(井网).ppt [兼容模式]

油藏工程第一章 张凯(井网).ppt [兼容模式]

《油藏工程》第一章油藏工程设计基础v注水开发的背景临盘油田构造图辛34块油藏剖面图v问题弹性驱动油藏开采特征曲线一、油田注水时间与时机溶解气驱油藏开采特征曲线1.早期注水；；溶解气驱油藏开采特征曲线动；3.中期注水，力以上，溶解气驱油藏开采特征曲线3.中期注水；开采方式；二、油田注水方式1.边缘注水边外注水边上注水边内注水1.边缘注水1.边缘注水水采收率高。

1.边缘注水边外注水＋点状注水边外注水＋环状注水1.边缘注水环状注水2.切割注水2.切割注水2.切割注水3.面积注水3.面积注水3.面积注水3.面积注水1）正方形井网直线排状井网示意图生产井注水井大庆油田三厂直线排状井网示意图五点法井网示意图4-P1828注水井大庆嘛甸油田北西块井位图注水井大庆油田三厂反五点法井网示意图注水井大庆油田三厂反五点法井网示意图反九点井网示意图绥中36-1油田反九点井网示意图中一区Ng3-4层系Ng42水淹分布图（1982年6月）中一区Ng3-4层系Ng44水淹分布图（1982年6月）孤岛中一区井网部署图正九点井网示意图反方七点井网示意图方七点井网示意图注水井生产井2）三角形井网反七点井网示意图注水井大庆油田三厂某区块a. 四点法注水井网七点井网示意图35-1537-15交错排状井网示意图生产注水井萨北过渡带形井网：方形井网：。

井网井距设计概要 ppt课件

井网井距设计概要 ppt课件

图4-4-9 五点井网示意图 （左） 图4-4-10 七点井网示意图（右）

ppt课件
23
开发井网类型
• (4)九点井网 • 注水井布置在正方形的中心，周围8口采油井位于 正方形的4个顶点与四条边的中心点上，这样的面积 注水井网就称为七点井网（图4-4-11）在九点井网中， 每口注水井影响周围8口采油井。这8口采油井有边井 与角井之分：4口位于正方形四条边中点的采油井称 边井，另外4口位于正方形四个顶点的采油井称为角 井，角井的注采井距是边井的注采井距的1.4倍。每口 边井受周围2口注水井的影响，而每口角井则受周围4 口注水井的影响。在这种井网中，注水井井数与采油 井井数之比为1：3，即每口注水井平均承担3口采油 井的注水量任务。这样的注水量任务当然较重，但对 中等以上渗透率的砂岩油层来说，1口注水井平均承 24 ppt课件 担3口采油井的注水量任务还是可以的。
• (5)关于面积井网“正”“反”的区别 • 面积注水井网有“正”、和“反”的区别：采油 井位于井组中心，周围环绕注水井的井网称为 “正x点井网”；而注水井位于井组中心，采油井 围绕四周的井网称为“反x点井网”。
ppt课件 28
开发井网类型
• 在实际应用中；大多采用以注水井为中心的“反x 点井网”，而很少采用以采油井为中心的“正x点 井网” 因此认为，这种“正”、“反”的区别及 相应的类别划分实际意义不大，徒增烦琐。据此， 我们主张油田广泛采用的以注水井位于井组中心 的井网一律称为“x点井网”(即省略掉“反”字)， 而只在特别需要时，才涉及以采油井为中心的 “正x点井网”。也就是说，我们所指的“x点井 网”均为以注水井为中心的“反x点井网”；只有 在“x点井网”前加上“正”字时，才是特指以采 油井为中心的“正x点井网”。

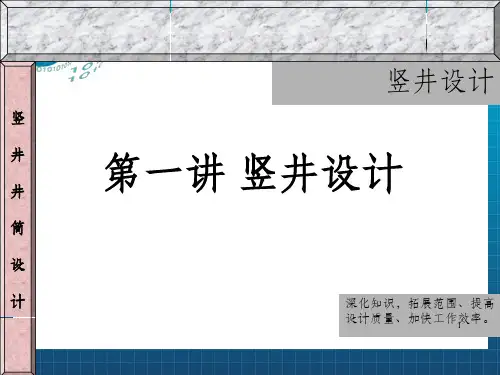

《竖井设计》PPT课件

《竖井设计》PPT课件

延程续施，工各；冻又结可孔作为工程抢险和事教处理的手段．被广泛应用于矿 工 周并围已的在冻城结市壁地不铁断、扩港展口，逐桥渐涵相、互大连容接积而地形下成硐不室透以水及、高且层能建抗筑物
地压水压的冻结
21
壁。冻结法凿井示意图
22
第八节 竖井井筒特殊施工法
二、注浆法
作用原理：注浆技术是井巷施工中与地下水害作斗争的重要手 竖 段之一。通常以注
井 井筒内灌满水，使井内外水压保持平衡，从而
施 从而设起备到少永，久工性艺的简堵单水；与能加形固成作永用久，性然封后水进帷行幕井，巷可挖改掘善工史作护。 工作条件；在裂隙含水岩层及浅薄砂层中均可用来堵水或加固
工 岩体；可与其他方法配合使用，适用范围广泛。
注浆示意图
23
第五节 竖井井筒支护设计
竖 井 井 筒 设 计
24
第八节 竖井井筒特殊施工法
竖 筒周围的有稳定
地层和含水层冻结成封闭的冻结壁，以抵抗地压隔绝地下水和 井 施工井筒的联系。
特 暂时改变井筒周围的地质条件，然后在冻结壁的保护下进行掘 砌工作的一种凿
殊 井方法为了形成冻结壁，首先在井筒周围打一定数量的冻结孔， 孔适内用安条装件冻：结冻结法凿井技术适用于松散不稳定的冲积层。裂隙含
施 管层，以以及便含输水送量冷和媒水介压质特吸大收的热岩量层，使冻之结降施温工。技随术着既冻可结作工为作地的质条
掘、砌混合作业：月成井速度一般为40～50m，井筒成井 工组织较复杂，施工安全。
掘、砌、安一次成井：整个井筒平均速度较快，能缩短 月，经济效果比较好，凿井设备用量少，布置简2单0 ，荷 复杂，应加强安全管理。
第八节 竖井井筒特殊施工法
一、冻结法
原理： 冻结法凿井是在井筒开凿前，采用人工制冷技术，将井
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ppt课件 5
开发井网类型
• (1)边缘注水 • 注水井环绕于油藏四周的含油边缘一带， 采油井全部位于注水井排以内，这样的注 采井网布置称边缘注水(图4-4-3)。
ppt课件
6
开发井网类型
• 边缘注水只适宜于油藏构造比较完整、油层平面 连通性与渗透性均好且含油面积较小的油藏。边 缘注水的优点在于油水关系比较简单，油藏边部 不易形成大片的死油区。边缘注水的缺点主要在 于油井见效不均，因为这样的井网一般会使采油 井形成一线井、二线井、三线井甚至四线井的差 别，导致一线井见效快但水淹也快，二线井见效 既慢又弱，三线井长期难于见效，从而导致油藏 采油速度不高，开发时间拖长，经济效益变差。
ppt课件 9
开发井网类型
• (2)边内切割注水 • 所谓边内切割注水，是指对于含油面积较大的油 藏用注水井排将其分割为若干部分进行注水开发。 边内切割注水可进一步划分为行列切割注水与环 状切割注水。 • 行列切割井网是将注水井布置成直线井排对油藏 进行切割，通常在两排注水井之间夹2--3排采油 井(图4-4-4)。 • 环状切割井网是在油藏内部利用注水井对油藏进 行环状分割，通常将油藏分割成外环与内圆两部 分进行开发 (图4-4-5)。
ppt课件 12
开发井网类型
• 边内切割注水的缺点是油井见效不均匀， 油藏采油速度不高，对严重非均质的油藏 适应性较差，从而导致经济效益不高。对 边内切割井网的补救措施一般是在切割区 内部增加点状注水井点，以解决远离注水 井排的二线、三线油井长期难于注水见效 的问题(图4-4-6)。我国大庆油田早期的开 发井网都是采用的行列切割注水井网，但 由于油井见效不均、水驱效果较差，以后 都陆续调整为行列加点状和面积井网。

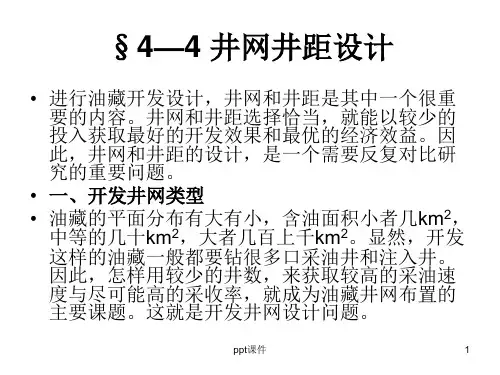

§4—4 井网井距设计
• 进行油藏开发设计，井网和井距是其中一个很重 要的内容。井网和井距选择恰当，就能以较少的 投入获取最好的开发效果和最优的经济效益。因 此，井网和井距的设计，是一个需要反复对比研 究的重要问题。 • 一、开发井网类型 • 油藏的平面分布有大有小，含油面积小者几km2， 中等的几十km2，大者几百上千km2。显然，开发 这样的油藏一般都要钻很多口采油井和注入井。 因此，怎样用较少的井数，来获取较高的采油速 度与尽可能高的采收率，就成为油藏井网布置的 主要课题。这就是开发井网设计问题。
ppt课件 1
开发井网类型
• 1．衰竭式开发的井网类型 • 对于不需补充能量进行开发的油藏，只能依靠原 始能量进行衰竭式开采，不需要设计注入井，所 有的钻井都用于采油，因此勿需考虑注采井点的 配置，其井网设计比较简单。它一般采用两种井 网类型： • ①方形井网：全部钻井采用正方形井网等间距布 置(图4-4-1)。 • ②交错井网：全部钻井采用三角形井网等间距布 置(图4-4-2)。
ppt课件 15
开发井网类型
• 3．面积注水井网的主要类型 • 面积注水不同于其它几种注水方式。面积注水是在整个 含油面积或整个开发区内均匀地布置注水井点，注水井与 采油井相间分布在整个开发区含油面积上，1口注水井同 时影响周围几口采油井，而每口采油井又同时在几个方向 上受注水影响。面积注水井网实质上是把整个油藏分割成 以井组为单位的更小的开发单元，每个井组由1口注水井 和周围主要受它影响的几口采油井组成。也就是说，井组 是面积井网的最基本的开发单元，面积注水井网是由许多 井组组成的一种均匀井网。 • 按照注水井与周围采油井的平面配置关系，常见的面积注 水井网有四点、五点、七点、九点等四种井网类型。
ppt课件 10
图4-4-4 行列切割井网（左） 图4-4-5 环状切割井网（右）

ppt课件
11
开发井网类型
• 边内切割注水比较适应油藏面积大、构造 比较完整、油层性质比较稳定，而且渗透 率比较高的油藏。边内切割注水的优点是 地下油水分布关系比较简单，而且行列切 割注水还可以比较好地解决油藏渗透率方 向性问题（将行列注水井排布置成与渗透 率最大的方向平行，迫使注入水向渗透率 最小的方向推进，以控制水窜，提高驱油 效率）。
ppt课件 13
图4-4-6 行列井网调整为行列加点状 井网示意图
ppt课件
14
开发井网类型
• (3)面积注水 • 注水井与采油井均匀分布在整个含油面积 内部，形成面积注水井网。面积注水井网 能够适应各种地质条件的油藏，尤其对平 面非均质性严重的油藏是最好的选择。面 积注水井网的优点是油井见效快，油藏注 水开采的采油速度高，开发效益好。因此， 面积注水井网已广泛应用于各种类型的油 藏。
ppt课件 7
开发井网类型
• 国内外有少量小油藏曾采用边缘注水井网开发， 但效果大多不好，这些油藏在开发的中后期大都 采取了井网调整的补救措施：在油藏内部适当增 加点状注水井点，以解决油藏中心部位的采油井 长期难于注水见效的平面矛盾。例如我国内蒙的 阿北安山岩油藏(含油面积4．5km2)，于1989年 投入开发，初期采用边缘注水井网进行开发，之 后于1991年5月逐步增加内部注水井点，逐渐调 整为边外加内部点状注水井网，开发效果大为改 观。
ppt课件 8
开发井网类型
• 有人将边缘注水井网细分为边外注水、缘 上注水与缘内注水三种形式。这种细分意 义不大，尤其是“缘上注水”很难与缘外 与缘内相区分，因为油藏边缘并非一条明 确的线条，相差半个井距是常有的事。而 且，在边缘注水井网中，注水井全为边外 井或全为边内井的情况也很少见，比较多 见的是既有边外注水井点，也有缘内注水 井点，因而统称为边缘注水是合适的，没 有必要区分缘外、缘上与缘内。
ppt课件 2
图4-4-1方形井网示意图 (左) 图4-4-2交错井网示意图(右)
ppt课件
3
开发井网类型
• 如果某油藏具相当程度的渗透率方向性， 需要井网布置做适当考虑时，可将上述井 网在渗透率最大的方向上做适当拉长或在 渗透率最小的方向上做适当缩小，呈矩形 井网或不等边的交错井网即可。
ppt课件
4
开发井网类型
• 2．注水开发井网类型 • 需要注水或注入其它介质实施驱替开发的油藏， 就需要考虑注采井点的平面配置，因而其井网设 计就比较复杂多样，这就存在一个注采井网类型 问题。常说的开发井网类型，就是指这种注采井 网的配置类型。以注水为例(注其它介质类似)， 其井网布置也称为注水方式。国内外油田的注采 井网或注水方式可以划分为三种类型：边缘注水、 边内切割注水和面积注水。
