【CN209891093U】一种三角托架连续刚构挂篮的预压装置【专利】

专利名称：一种悬浇梁基准段铰接式三角托架结合挂篮一体化装置及其施工方法
专利类型：发明专利
发明人：尚锟,刘新起,张广涛,张钧,孙长志,王文东,龚文林,王松,吴小雨,孙景鑫
申请号：CN202111449093.2
申请日：20211201
公开号：CN114108499A
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本发明公开一种悬浇梁基准段铰接式三角托架结合挂篮一体化装置及其施工方法，所述墩柱顶面设置悬浇梁，墩柱的侧面顺桥向对称安装有多组三角主托架，墩柱的侧面横桥向对称安装有多组三角边托架，按照桥梁纵坡，在三角主托架顶面支点位置由低到高依次设置有第一调高垫梁、第二调高垫梁、第三调高垫梁及第四调高垫梁，在第一调高垫梁和第四调高垫梁靠近墩柱的内侧面方向上设置有斜拉限位件，斜拉限位件连接在调高垫梁和三角主托架之间，所有调高垫梁的顶面上均设置有自锁式卸荷块，挂篮底模架顶面还设置有挂篮底模，在三角边托架上设置有侧模垫梁，在侧模垫梁顶面设置有侧模型钢卸荷块，在侧模型钢卸荷块上设置有挂篮外侧模。

申请人：中国铁建大桥工程局集团有限公司,中铁建大桥工程局集团第一工程有限公司
地址：300000 天津市滨海新区自贸试验区(空港经济区)中环西路32号
国籍：CN
代理机构：大连非凡专利事务所
代理人：王廉
更多信息请下载全文后查看。

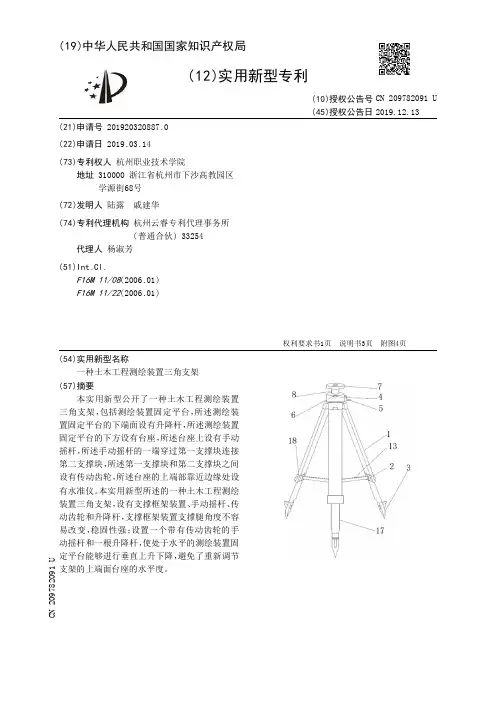

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320887.0(22)申请日 2019.03.14(73)专利权人 杭州职业技术学院地址 310000 浙江省杭州市下沙高教园区学源街68号(72)发明人 陆露　戚建华　(74)专利代理机构 杭州云睿专利代理事务所(普通合伙) 33254代理人 杨淑芳(51)Int.Cl.F16M 11/08(2006.01)F16M 11/22(2006.01)(54)实用新型名称一种土木工程测绘装置三角支架(57)摘要本实用新型公开了一种土木工程测绘装置三角支架，包括测绘装置固定平台，所述测绘装置固定平台的下端面设有升降杆，所述测绘装置固定平台的下方设有台座，所述台座上设有手动摇杆，所述手动摇杆的一端穿过第一支撑块连接第二支撑块，所述第一支撑块和第二支撑块之间设有传动齿轮，所述台座的上端部靠近边缘处设有水准仪。

本实用新型所述的一种土木工程测绘装置三角支架，设有支撑框架装置、手动摇杆、传动齿轮和升降杆，支撑框架装置支撑腿角度不容易改变，稳固性强；设置一个带有传动齿轮的手动摇杆和一根升降杆，使处于水平的测绘装置固定平台能够进行垂直上升下降，避免了重新调节支架的上端面台座的水平度。

权利要求书1页 说明书3页 附图4页CN 209782091 U 2019.12.13C N 209782091U权　利　要　求　书1/1页CN 209782091 U1.一种土木工程测绘装置三角支架，包括测绘装置固定平台(7)，其特征在于：所述测绘装置固定平台(7)的下端面设有升降杆(8)，所述测绘装置固定平台(7)的下方设有台座(4)，所述台座(4)上设有手动摇杆(5)，所述手动摇杆(5)的一端穿过第一支撑块(14)连接第二支撑块(15)，所述第一支撑块(14)和第二支撑块(15)之间设有传动齿轮(16)，所述台座(4)的上端部靠近边缘处设有水准仪(6)，所述台座(4)的下端部设有上支撑腿(1)，所述上支撑腿(1)的一端部设有锁紧套(18)，所述锁紧套(18)上设有固定块(2)，所述固定块(2)与支撑杆(13)的一端铰接，所述支撑杆(13)的另一端与锁套(11)连接，所述锁套(11)上设有连接中心杆(9)的限位螺栓(12)，所述中心杆(9)上开设有开口(10)，所述锁紧套(18)的一侧设有下支撑腿(17)，所述下支撑腿(17)的下端设有固定连接的抓地脚(3)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920358420.5(22)申请日 2019.03.21(73)专利权人 魏丽地址 271100 山东省济南市莱芜区大桥南路58号山东泰东公路工程有限公司(72)发明人 魏丽　(51)Int.Cl.E01D 21/00(2006.01)(54)实用新型名称一种桥梁施工用支撑装置(57)摘要本实用新型涉及一种桥梁施工用支撑装置，包括底板、支撑腿、固定板、螺栓孔、叉杆、液压箱、液压伸缩杆、支撑杆、承载板、夹板、手柄、滚轴、连杆、滑块、滑块滑槽、滚轴槽，所述底板的四角底部焊接有支撑腿，所述液压箱安装在底部的顶部，所述液压伸缩杆安装在液压箱上，所述夹板安装在承载板的两侧，所述滑块滑槽开设在承载板的两端顶部，所述滚轴槽开设在开设在承载板的两端侧面，本实用新型安装有叉杆和螺栓孔，可以有效的将装置固定在水泥或者土质地面，液压伸缩杆能够调整装置高度，适用于不同的桥梁，夹板能够随滑块滑动，装置可以有效的对桥梁进行加紧固定，加强了装置的稳定性，适合推广使用。

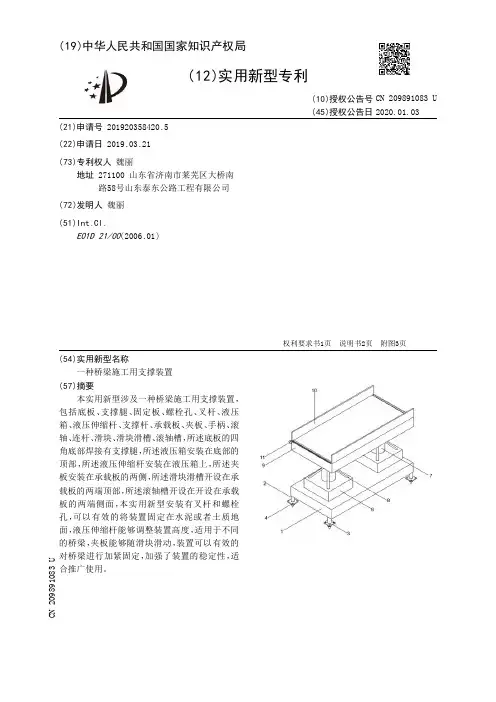

权利要求书1页 说明书2页 附图3页CN 209891083 U 2020.01.03C N 209891083U权　利　要　求　书1/1页CN 209891083 U1.一种桥梁施工用支撑装置，包括底板（1）、支撑腿（2）、固定板（3）、螺栓孔（4）、叉杆（5）、液压箱（6）、液压伸缩杆（7）、支撑杆（8）、支撑板（9）、夹板（10）、手柄（11）、滚轴（12）、连杆（13）、滑块（14）、滑块滑槽（15）、滚轴槽（16），其特征在于：所述底板（1）的四角底部焊接有支撑腿（2），所述叉杆（5）通过固定板（3）焊机在支撑腿（2）的底部，所述螺栓孔（4）开设在固定板（3）上，所述液压箱（6）安装在底板（1）的顶部，所述液压伸缩杆（7）安装在液压箱（6）上，所述支撑杆（8）连接液压箱（6）与液压伸缩杆（7）的底部，所述支撑板（9）安装在液压伸缩杆（7）的顶部，所述夹板（10）安装在支撑板（9）的两侧，所述滑块滑槽（15）开设在支撑板（9）的两端顶部，所述滚轴槽（16）开设在开设在支撑板（9）的两端侧面，所述滑块（14）焊接在夹板（10）的底部，且插入滑块滑槽（15）的内部，所述手柄（11）的一端安装有滚轴（12），所述滑块（14）通过连杆（13）与手柄（11）相连接，所述滚轴（12）嵌入在滚轴槽（16）的内部。

专利名称：预压装置
专利类型：发明专利
发明人：顾秋伟,陈海嵘,乔金国,孙大海,孟劲,陈波申请号：CN201910786554.1
申请日：20190823
公开号：CN112406109A
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本发明提供一种预压装置，其包括上下正对且转动设置的上压辊和下压辊，上压辊和下压辊用于将弯曲物件夹持并且施加压紧力，所述上压辊和下压辊均包括：一根传动轴以及多个直径不同的径向支撑片，所有径向支撑片穿设在所述传动轴上并且与所述传动轴固定相连，且所有径向支撑片形成的周向面为预压装置的压紧面，压紧面在传动轴轴向上的截面线为与所述弯曲物件相匹配的曲线。

本发明使得上压辊、下压辊的压紧面与曲面玻璃的上、下两个表面完全接触，进而实施辊压，改变了曲面玻璃只能够抽真空的生产工艺，大幅提高了曲面玻璃的生产效率，降低了生产成本。

申请人：上海耀皮玻璃集团股份有限公司
地址：201203 上海市浦东新区中国(上海)自由贸易试验区张东路1388号4-5幢
国籍：CN
代理机构：上海光华专利事务所(普通合伙)
代理人：吴海燕
更多信息请下载全文后查看。

专利名称：一种智能桥梁挂篮预压装置及其控制方法专利类型：发明专利
发明人：王浩,赵亚宁,祝青鑫,王飞球,金顺利,谢以顺申请号：CN201910535358.7
申请日：20190619
公开号：CN110607765A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能桥梁挂篮预压装置及其控制方法，该系统包括压架模块、地锚模块、智能加载模块和监控模块，压架模块依据箱梁截面形式将预压荷载均匀传递至挂篮各构件，地锚模块为预压荷载施加提供施力点，智能加载模块将挂篮预压荷载通过压架模块分级精确施加于挂篮，而监控模块则依据预压系统各组件参数自动精确地记录荷载位移数据并绘制出曲线。

本发明主要应用于桥梁挂篮法施工，为挂篮预压提供了一套结构简单，自动化和智能化程度高的系统，在挂篮预压施工领域具有广泛的应用前景。

申请人：东南大学
地址：210096 江苏省南京市玄武区四牌楼2号
国籍：CN
代理机构：南京众联专利代理有限公司
代理人：薛雨妍
更多信息请下载全文后查看。

专利名称：一种用于高墩托架的预压装置
专利类型：实用新型专利
发明人：乔鹏,陶友海,郝永杰,孟国桥,叶连生,付亚军,毛金波申请号：CN201621459068.7
申请日：20161228
公开号：CN206408531U
公开日：
20170815
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于高墩托架的预压装置，包括液压穿心千斤顶、设置在托架平台上的上锚固体系、设置在承台上的下锚固体系，上锚固体系与下锚固体系之间连接有多条钢绞线；下锚固体系包括至少两条的精轧螺纹钢和第一工字钢，精轧螺纹钢的下端预埋在承台内，第一工字钢上设有精轧螺纹钢通孔及用于穿过钢绞线的预留孔，精轧螺纹钢的上端穿过第一工字钢上的通孔后用精轧螺纹钢螺母固定；上锚固系统包括设置在托架平台上端的第二工字钢，第二工字钢与托架平台上设有多个用于穿过钢绞线的预留孔；钢绞线的下端用第一锚具锚固，钢绞线的上端用液压穿心千斤顶张拉后用第二锚具锚固。

本实用新型可以消除安全隐患，操作简便、成本低、缩短工期。

申请人：中铁十八局集团第五工程有限公司,中铁十八局集团有限公司
地址：300459 天津市塘沽区新北路3199号
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：李丽萍
更多信息请下载全文后查看。

专利名称：一种挂篮桁架系统整体预压结构及预压方法
专利类型：发明专利
发明人：梁旋,王国炜,杨寒,麻瑀,向勇,沈廷忠,张兴愿,唐志林,谢锋,赵瑞,成波,冯军,秦慧蓉
申请号：CN201811007480.9
申请日：20180831
公开号：CN109056556A
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本发明提供一种挂篮桁架系统整体预压结构及预压方法，该方法为利用挂篮后续悬臂施工中的既有材料和设备，在已浇筑0#节段桥面平台范围内模拟主桁架系统在实际施工时的受力状态，利用千斤顶和0#节段顶板(翼缘板)作为上下反力支点，将千斤顶的顶力转换为施加在挂篮桁架系统上的预压荷载，实现挂篮桁架系统的整体预压，该方法操作简便快捷、安全可靠、成本较低，便于推广应用。

本发明属于桥梁施工技术领域。

申请人：中铁二局第一工程有限公司
地址：550002 贵州省贵阳市南明区四通街3号金鹏大厦
国籍：CN
代理机构：贵阳中新专利商标事务所
更多信息请下载全文后查看。

专利名称：一种用于桥梁施工的连续梁挂篮预压装置专利类型：发明专利
发明人：马玉军,石金星,吴旭,刘福彬,崔凯,石超群
申请号：CN202111587838.1
申请日：20211223
公开号：CN114182650A
公开日：
20220315
专利内容由知识产权出版社提供
摘要：本发明提供一种用于桥梁施工的连续梁挂篮预压装置，涉及桥梁施工技术领域，包括挂篮的底模，所述底模上端设有控制装置，所述控制装置包括安装于底模上端的两个安装架，两个所述安装架之间安装有可活动的控制杆，所述控制杆上滑动连接有控制块，所述控制块上端安装有可伸缩的调节杆，所述调节杆末端设有两个夹紧板，两个所述夹紧板之间具有间隙，两个所述夹紧板之间通过伸缩杆连接，所述调节杆末端与第一个所述夹紧板侧壁固定连接，所述安装架上设有控制伸缩杆伸缩的驱动机构，两个所述夹紧板外侧设有辅助板，第一个所述辅助板与第二个所述夹紧板外壁转动连接。

该发明解决了如何在远处对配重块进行有效控制的问题。

申请人：中铁十局集团青岛工程有限公司
地址：266000 山东省青岛市市北区抚顺路19号
国籍：CN
代理机构：青岛博浩知识产权代理事务所(普通合伙)
代理人：张慧芳
更多信息请下载全文后查看。

专利名称：一种挂篮施工悬吊装置
专利类型：实用新型专利
发明人：袭祥地,高余铜,余胜蓝,卢佳新,侯澄澄申请号：CN202220325042.2
申请日：20220217
公开号：CN216765639U
公开日：
20220617
专利内容由知识产权出版社提供
摘要：本实用新型提供一种挂篮施工悬吊装置，属于建筑工程技术领域，以解决现有的挂篮悬吊装置可能需要工作人员到挂篮悬吊装置进行作业，在攀爬挂篮悬吊装置可能打滑、攀爬不稳，导致工作人员从高处掉落，导致工作人员受伤，包括底面、菱形门架、保护罩和运送升降机构；所述菱形门架共设置有两组，两组菱形门架分别通过螺丝固定连接在底面的上端面；所述保护罩固定连接在前侧菱形门架上；所述运送升降机构设置在保护罩内部。

采用运送升降机构，实现方便在菱形门架上下运输，在安装拆卸悬吊装置时，工作人员可能需要攀爬挂篮悬吊装置，避免可能会打滑、攀爬不稳，导致工作人员从高处掉落，采用开关机构，实现工作人员方便进入升降座。

申请人：浙江交工集团股份有限公司
地址：310051 浙江省杭州市滨江区江陵路2031号钱江大厦11楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型的挂篮
专利类型：实用新型专利
发明人：黄文强,郭祖龙,戴雪彬,卢重光,张建森,何欣艳,沈露彤,韩燕萍,王欣
申请号：CN201520030656.8
申请日：20150116
公开号：CN204378810U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：一种新型的挂篮，是在横杆上设置环形转轴和强力贴，其特征在于：强力贴起到固定装置的作用，环形转轴可以上下左右转动，用于控制横杆的长短情况。

这样横杆上的环形转轴就可以控制横杆的长短，强力贴贴在墙壁上，可以将整个装置的位置固定住，而将挂篮设置成链条式形状，可以在不使用的时候向墙壁挤压，挂篮就会向内紧贴墙壁呈平面形状，不会占用空间。

这样，横杆和挂篮可以同时向墙壁内挤压，横杆长度变短，挂篮呈平面形状，整个装置就节省了很大的空间，要使用挂篮的时候直接将挂篮拉出，直到横杆处于水平状态。

这样设计就解决了上述提出的问题，本实用新型设计简单，实用性强。

申请人：许铅泽,郭祖龙,张彬楠,沈佳慧,黄鹏,黄欣,陈沛文,洪艺彬,黄聪伟,赖辉杨,戴琪琛,林金燕,洪惟杰,陈思静,陈校钦,叶锦鹏,吴锦鹏,陈宇韬,黄雨轩,庄伟冰,张凌杰,余凯斌,高慧玲,徐锦霞,郭卓玲,高艺嫔,陈杰薇,陈艺清,李慧娴,肖小慧,黄小庄,李嘉琪,韩春梅,谢静雯,陈银凤,谢炳荣,吴泽灏,黄菊敏,杨少孟,郑文庆,陈明泉,李艺惠,黄永杰,林靖渊,韩智鸿,陈伟杰,王文超,康森鑫,蔡艺勇,陈庆斌
地址：363000 福建省漳州市高校园区北侧漳州正兴学校
国籍：CN
更多信息请下载全文后查看。

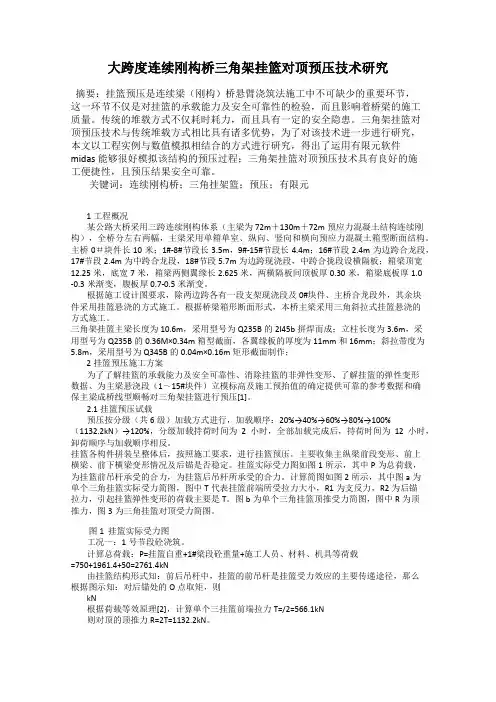

大跨度连续刚构桥三角架挂篮对顶预压技术研究摘要：挂篮预压是连续梁（刚构）桥悬臂浇筑法施工中不可缺少的重要环节，这一环节不仅是对挂篮的承载能力及安全可靠性的检验，而且影响着桥梁的施工质量。
