Value Engineering0引言煤矿井下作业空间有限，井下施工环境也比较复杂，在我国以往的井下锚喷工作中，一直使用的是比较落后的干喷或潮喷技术。
干喷混凝土工艺会造成材料浪费问题，还会产生大量的粉尘，对施工作业人员的身体健康造成严重威胁。
基于此，国内外将机具的研究和工业的创新作为重点研究对象，湿喷混凝土技术应运而生。
科学应用湿喷混凝土技术可以有效控制喷射混凝土粉尘浓度，提升喷射作业质量，对施工人员的身体健康和企业安全生产具有很大的帮助作用。
1湿喷混凝土技术概述湿式喷射混凝土是指按一定配合比将水泥、粗细骨料和水一起搅拌好，然后借助各种类型的湿式喷射机，将拌好的混凝土，通过输料软管输送到喷嘴，并在喷嘴处添加液体速凝剂，用压缩空气补给能量，使混凝土形成料束，从喷嘴喷射到围岩面上。
2湿喷混凝土技术的应用优势湿喷混凝土是一种新型的技术，在煤矿井下应用具有十分明显的优势，具体可以从以下几个方面表现出来：①易于控制。
湿喷混凝土按照生产工艺生产完成后加入到湿喷机进行喷射，其配合比完全处于受控状态，为混凝土的喷射工作质量提供了保障。
干喷或潮喷混凝土的质量控制难度较大，尤其是混凝土的水灰比具有随意性，需要操作人员根据经验来调节，会对喷射工作质量造成一定影响[1]。
②回弹率较低。
此种技术可以将回弹率控制在15%左右，能够有效降低生产成本，提高施工企业的经济效益。
③有效控制粉尘浓度。
干喷和潮喷都会产生较高的浓度的灰尘，而湿喷技术可以有效降低工作时的粉尘浓度，提高巷道内的能见度，减少了粉尘对施工作业的影响，使喷射质量得到提升，并且能够减少对施工人员的健康危害。
④生产效率高。
干式混凝土喷射机的效率是每小时五立方米左右。
湿式混凝土喷射机的效率在人工作业时可达每小时九立方米左右，采用喷射机械手作业时，效率高达每小时十七立方米左右，比其他喷射法提高2-3倍。
3湿喷混凝土工艺流程通过对湿喷混凝土的配比、喷射和劳动组织等方面的研究，系统总结矿用湿喷混凝土施工技术，全面分析施工工艺流程，保证喷射混凝土施工作业的效率和质量。
喷射混凝土机械设备型号
1. Wet Mix Shotcrete Machine（湿喷混凝土机），这种型号的喷射混凝土机械设备适用于较大的混凝土喷射工程，它可以将水泥、沙子和水混合后喷射到墙面或者地面上，常用于隧道、矿山和地下工程。
2. Dry Mix Shotcrete Machine（干喷混凝土机），这种型号的喷射混凝土机械设备适用于小型工程，它使用预先混合好的混凝土材料，通过压缩空气将混凝土喷射到目标表面上，常用于修复和加固工程。
3. Robotic Shotcrete Machine（机器人喷混凝土机），这种型号的喷射混凝土机械设备配备有自动化系统和机器人臂，可以在狭窄或危险的工作环境中进行喷射作业，提高工作效率和安全性。
4. Truck-mounted Shotcrete Machine（卡车载式喷混凝土机），这种型号的喷射混凝土机械设备安装在卡车上，便于在不同工地间移动，适用于需要频繁转场的工程项目。
以上是一些常见的喷射混凝土机械设备型号，每种型号都有其
适用的场景和特点，选择合适的型号取决于具体的工程需求和条件。
希望以上信息能够对你有所帮助。
矿用湿式喷浆机标准一、矿用湿式喷浆机的工作原理矿用湿式喷浆机是利用压缩空气将混凝土或泥浆等材料从喷枪内部直接喷洒到需要处理的地方，其工作原理是通过压缩空气将材料推进喷枪内的喷孔，从而形成高速喷射的效果，将混凝土或泥浆等材料喷射到作业面上，完成混凝土喷射、泥浆喷涂等作业。
二、矿用湿式喷浆机的结构特点1.主要由供料系统、压送系统、搅拌系统、电气系统、喷洒系统等组成。
2.供料系统是指用于输送混凝土或泥浆等材料的设备，通常包括水泵、输送管道等部件。
3.压送系统是指通过压缩空气将混凝土或泥浆等材料推送到喷枪内进行喷射的设备，通常包括压缩机、气箱、压力表等部件。
4.搅拌系统是指用于混合混凝土或泥浆等材料的设备，通常包括搅拌桶、搅拌刀等部件。
5.电气系统是指用于控制设备的电气控制系统，通常包括控制柜、按钮、线路等部件。
6.喷洒系统是指用于喷洒混凝土或泥浆等材料的设备，通常包括喷枪、喷枪支架、喷枪管道等部件。
三、矿用湿式喷浆机的操作注意事项1.在使用前应检查设备各部件的连接情况是否牢固，电气设备是否正常。
2.在喷涂混凝土或泥浆等材料前，应先进行搅拌均匀，确保材料的质量。
3.在操作过程中应注意保持设备周围清洁，避免杂物进入设备内部。
4.操作时要注意保持通风良好，避免因压缩空气中含有粉尘或水汽而影响设备的正常运行。
5.喷涂时应避免直接将喷枪对准人体或其他生物，避免发生意外伤害。
6.使用完毕后应进行设备的清洁和保养，确保设备的长期稳定运行。
四、矿用湿式喷浆机的维护保养1.定期对设备进行清洁，同时检查设备各部件的连接情况是否牢固，电气系统是否正常。
2.定期对压缩机、水泵等部件进行维护保养，确保设备的正常运行。
3.注意对各部件的润滑保养，确保设备的灵活运转。
4.定期对设备进行技术检测，及时更换损坏的部件，保证设备的安全运行。
五、矿用湿式喷浆机的发展趋势1.随着煤矿等矿山企业的不断发展，湿式喷浆机的需求量愈来愈大，同时市场上也相继出现了各种类型的湿式喷浆机，满足了不同用户的需求。
混凝土喷射机操作规程
《混凝土喷射机操作规程》
一、操作前准备
1.确认喷射机的各个部件是否完好，如喷射头、泵浦、管道等。
2.检查喷射机的电源和液压系统是否正常。
3.清理施工现场，确保没有障碍物和杂物。
4.穿戴好个人防护装备，如安全帽、护目镜、手套等。
5.组织施工人员进行安全培训和操作指导。
二、操作流程
1.在喷射机的涂层中倒入混凝土材料。
2.启动涂层，通过控制系统调节混凝土的流速和压力。
3.将喷射头对准施工面，开始喷射混凝土。
4.在喷射过程中，要注意混凝土的均匀性和厚度，确保施工质量。
5.喷射完毕后，关闭喷射机的电源和液压系统，清理喷射头和
管道。
三、安全注意事项
1.操作时要注意周围工人的安全，避免误伤。
2.喷射机工作时产生的粉尘和碎石可能会对人员造成伤害，要
注意避免暴露在喷射区域。
3.操作人员要时刻保持警惕，避免发生操作失误导致事故。
4.如遇到设备故障或异常情况，要立即停止施工并进行检修处理。
四、操作后清理
1.关闭喷射机的电源和液压系统。
2.清理混凝土喷射机的各个部件，包括喷射头、泵浦和管道等。
3.将剩余的混凝土材料清理干净，避免堵塞管道和影响下次施工。
以上即是混凝土喷射机的操作规程，希望大家在施工时能够严格按照规程操作，确保施工安全和质量。

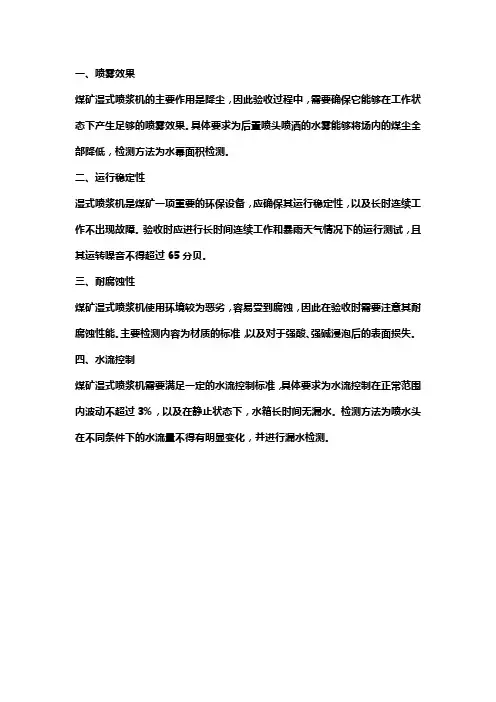

一、喷雾效果
煤矿湿式喷浆机的主要作用是降尘，因此验收过程中，需要确保它能够在工作状态下产生足够的喷雾效果。
具体要求为后置喷头喷洒的水雾能够将场内的煤尘全部降低，检测方法为水幕面积检测。
二、运行稳定性
湿式喷浆机是煤矿一项重要的环保设备，应确保其运行稳定性，以及长时连续工作不出现故障。
验收时应进行长时间连续工作和暴雨天气情况下的运行测试，且其运转噪音不得超过65分贝。
三、耐腐蚀性
煤矿湿式喷浆机使用环境较为恶劣，容易受到腐蚀，因此在验收时需要注意其耐腐蚀性能。
主要检测内容为材质的标准，以及对于强酸、强碱浸泡后的表面损失。
四、水流控制
煤矿湿式喷浆机需要满足一定的水流控制标准，具体要求为水流控制在正常范围内波动不超过3%，以及在静止状态下，水箱长时间无漏水。
检测方法为喷水头在不同条件下的水流量不得有明显变化，并进行漏水检测。

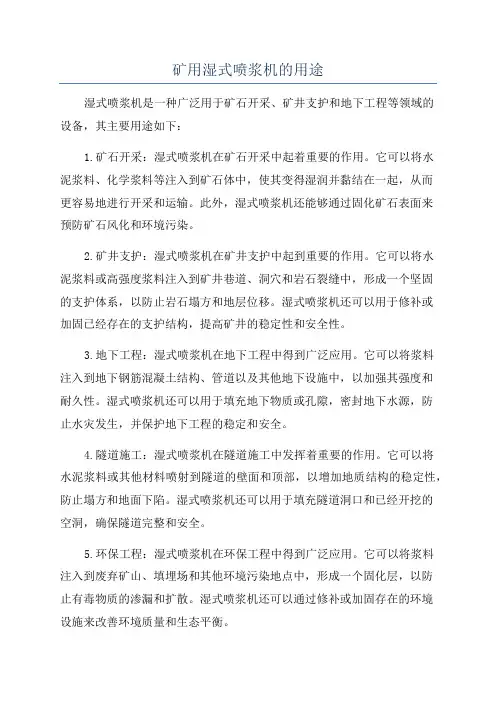

矿用湿式喷浆机的用途湿式喷浆机是一种广泛用于矿石开采、矿井支护和地下工程等领域的设备，其主要用途如下：1.矿石开采：湿式喷浆机在矿石开采中起着重要的作用。
它可以将水泥浆料、化学浆料等注入到矿石体中，使其变得湿润并黏结在一起，从而更容易地进行开采和运输。
此外，湿式喷浆机还能够通过固化矿石表面来预防矿石风化和环境污染。
2.矿井支护：湿式喷浆机在矿井支护中起到重要的作用。
它可以将水泥浆料或高强度浆料注入到矿井巷道、洞穴和岩石裂缝中，形成一个坚固的支护体系，以防止岩石塌方和地层位移。
湿式喷浆机还可以用于修补或加固已经存在的支护结构，提高矿井的稳定性和安全性。
3.地下工程：湿式喷浆机在地下工程中得到广泛应用。
它可以将浆料注入到地下钢筋混凝土结构、管道以及其他地下设施中，以加强其强度和耐久性。
湿式喷浆机还可以用于填充地下物质或孔隙，密封地下水源，防止水灾发生，并保护地下工程的稳定和安全。
4.隧道施工：湿式喷浆机在隧道施工中发挥着重要的作用。
它可以将水泥浆料或其他材料喷射到隧道的壁面和顶部，以增加地质结构的稳定性，防止塌方和地面下陷。
湿式喷浆机还可以用于填充隧道洞口和已经开挖的空洞，确保隧道完整和安全。
5.环保工程：湿式喷浆机在环保工程中得到广泛应用。
它可以将浆料注入到废弃矿山、填埋场和其他环境污染地点中，形成一个固化层，以防止有毒物质的渗漏和扩散。
湿式喷浆机还可以通过修补或加固存在的环境设施来改善环境质量和生态平衡。
总之，湿式喷浆机具有广泛的用途，主要用于矿石开采、矿井支护、地下工程、隧道施工和环保工程等领域。
它能够增加结构的稳定性，防止塌方和地层位移，改善环境质量，保护地下工程和生态平衡的安全。
湿式混凝土喷射机的优点介绍
1.大大降低了机旁和喷嘴外的粉尘浓度，消除了对工人健康的危害。
2.生产率高。
干式混凝土喷射机一般不超过5m3/h。
而使用湿式混凝土喷射机，人工作业时可达10m3/h；采用机械手作业时，则可达20m3/h。
3.回弹度低。
干喷时，混凝土回弹度可达15%-50%。
采用湿喷技术。
回弹率可降低到10%以下。
4.湿喷时，由于水灰比易于控制，混凝土不化程度高，故可大大改善喷射混凝土的口质，提高混凝土的匀质性，而干喷时，混凝土的水灰比是由喷射手根据经验及肉眼观查来进行调节的，混凝土的品质在很大程度上取决于机手操作正确与否。
混凝土湿喷机使用方法一、引言混凝土湿喷机是一种常用于隧道工程、矿山工程等施工中的机械设备。
它可以将混凝土喷射到需要加固的表面，提高工程的安全性和稳定性。
本文将介绍混凝土湿喷机的使用方法，以帮助读者更好地了解和操作该设备。
二、准备工作在使用混凝土湿喷机之前，需要进行一些准备工作，以确保施工的顺利进行。
首先，要检查混凝土湿喷机的各个部件是否完好无损，有无松动或磨损的情况。
其次，要检查水泵、喷嘴等设备是否正常工作，以及喷射混凝土所需的材料是否充足。
最后，要确保施工现场的通风良好，以排除混凝土喷射过程中产生的尘土和有害气体。
三、操作步骤1. 调整喷射角度：根据实际施工需要，调整混凝土湿喷机的喷射角度。
一般来说，喷射角度应与施工表面垂直，以确保喷射混凝土的均匀覆盖和附着力。
2. 调整喷射距离：根据施工需求和喷射混凝土的特性，调整混凝土湿喷机的喷射距离。
喷射距离过远会导致混凝土不均匀覆盖，喷射距离过近则会增加喷射过程中的风险。
3. 准备混凝土材料：将混凝土材料按照施工要求进行配比，并将其放入混凝土湿喷机的料斗中。
4. 启动混凝土湿喷机：按照设备操作说明，启动混凝土湿喷机。
在启动过程中，要注意设备的震动和噪音是否正常，以及各个部件是否正常运转。
5. 开始喷射混凝土：当混凝土湿喷机正常运转后，可以开始喷射混凝土。
在喷射过程中，要保持喷射的连续性和均匀性，以确保施工表面的覆盖效果。
6. 控制喷射速度：根据施工需求和混凝土的凝结时间，控制混凝土湿喷机的喷射速度。
喷射速度过快会导致混凝土无法完全附着在施工表面上，喷射速度过慢则会延长施工周期。
7. 检查施工效果：在混凝土喷射完成后，要及时检查施工表面的覆盖效果。
如果有不均匀或缺陷的情况，可以进行补喷或修补操作，以确保施工质量。
8. 清洁和维护：在使用混凝土湿喷机完成施工后，要对设备进行清洁和维护。
清洁混凝土湿喷机的各个部件，防止混凝土残留物堵塞设备。
同时，对设备进行定期检查和维护，以延长设备的使用寿命。
混凝土湿喷机执行标准混凝土湿喷机的执行标准主要包括以下几个方面：1.供料要求：湿喷机用混凝土的强度等级不能低于C20，且应符合设计要求。
目前隧道工程常用喷射混凝土强度大多为C25。
湿喷混凝土的体积质量、变形模量以及湿喷混凝土与围岩的黏结力也应符合相关要求。
2.工作压力：混凝土湿喷机在正常施工时，其气罐或转子体内的压气压力应得当。
一般湿喷机喷嘴处的工作压力应为5.5~6.5bar。
适当的工作压力可以减少喷射混凝土的回弹率、降低隧道粉尘量、保证支护质量以及防止输送管路堵塞等。
3.喷头方向及受喷面间距离：喷头方向与受喷面应垂直，并略微向喷射的部位倾斜，以减少回弹量。
根据湿喷混凝土强度和回弹率原则，确定喷头与受喷面之间的适宜距离，通常为0.8~1.2m，但受作业条件限制时，距离上限不得超过1.5m。
4.一次喷层厚度：一次喷层的厚度应根据岩层性质、围岩应力、巷道规格尺寸等因素来综合考虑。
初喷厚度一般为30~50mm，复喷厚度为50~100mm。
同时，一次喷层厚度还与喷射方向与水平面的夹角以及支护性质（永久支护或临时支护）有关。
5.湿喷顺序：湿喷的顺序应先墙后拱，自下而上。
湿喷时喷嘴料束应呈螺旋轨迹运动，一圈压半圈，纵向按蛇形进行。
湿喷纵向第二行时，要依顺序从初行的起点处开始，行与行间需搭接2~3m。
6.混凝土原材料要求：水泥应优先采用硅酸盐水泥或普通硅酸盐水泥，其强度等级不宜低于42.5 MPa。
细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5。
粗骨料的粒径、含泥量和泥块含量等也应符合相关要求。
此外，还需要添加适量的减水剂、速凝剂等外加剂。
请注意，具体的执行标准可能会因地区、工程类型等因素而有所不同。
因此，在实际应用中，应参考相关的国家或行业标准，并结合工程实际情况进行确定。
