第二章MR系列热回收模块式风冷冷（热）水机组一产品概述1、机组简介LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
伊顿TAC精密空调伊顿 TAC精密空调中小型机房的明智之选产品简介优异的的温湿度控制高可靠性，全年24小时不间断制冷运行优异的的温湿度控制高可靠性，全年24小时不间断制冷运行精密空调技术，为设备和数据提供可靠保护TAC 系列精密空调机组有别于标准的舒适性空调，不仅能够确保设备全年持续和稳定运行，并且确保机房环境的精密控制，为您的关键业务系统创造一个安全可靠的运行环境。
高显热比，大风量小焓差显热比定义为显冷量除以总制冷量。
空调中的显冷量是用来冷却空气温度，而潜冷量是用来除湿。
对于机房环境来说，由于电子设备只会产生显热，对于除湿的需求是十分低的，因此显热比越高的空调在机房环境内具有越高的能量使用效率。
与相同制冷量的舒适性空调机相比，TAC 机房专用空调机的循环风量约大一倍，风量的增大将导致焓差的减少，因而通常机组会在显热比相当高的工况下运行，这恰恰与机房的负荷特点相适应，且能节省大量的电能，降低运营成本。
制冷范围涵盖5.5kW 、7.5kW 、12.5kW 、16kW 、20kW 五个量段高显热比，高能效运行经典风冷型，总成本最低，安装方便室外机风机采用无极调速控制方式，节能且低噪音大面积蒸发器和冷凝器设计，制冷效率高支持上、下送风，上、下回风方式全正面维护室内主风机采用AC 直联风机具有来电自启动、红外加湿功能通信基站/机房各类户外机房动力设备间中小型计算机机房变电站/变电站等• • • • • ••• ••• • •• 产品优点适用范围舒适型空调的温度控制精密型空调的温度控制+3C+1C-1C -3C tt24C24C伊頓TAC 精密空调能够确保稳定的温度，其最大的温度偏差小于±1℃，而普通的舒适性空调通常偏差会在±3℃。
普通舒适性空调一般没有湿度控制，然而数据中心正常运行需要稳定适宜的相对湿度，湿度的过高或者过低都会导致IT 设备不同层级的问 题。
伊顿TAC 精密空调设有多种运行模式，可以提供适当比率的制冷、加湿和除湿，为IT 设备提供稳定的运行环境。
60kw东风康明斯柴油发电机组技术参数
机组型号YZ60C生产厂家翼中动力
常用功率（kw）60备用功率（kw）70
额定输出电流（A）108 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
213
功率因数COSΦ=0.8（滞后）机组燃油耗
(g/Kw*h)
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）1900*900*1400重量（kg）1040
柴油机品牌东风康明斯发动机有限公司
型号4BTA3.9-G11 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、水空中冷气缸数 4
汽缸总排量（L） 3.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40。

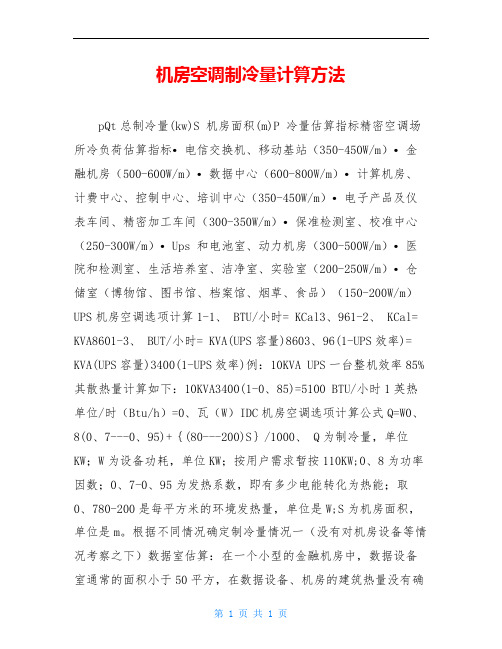

机房空调制冷量计算方法pQt总制冷量(kw)S 机房面积(m)P 冷量估算指标精密空调场所冷负荷估算指标•电信交换机、移动基站（350-450W/m）•金融机房（500-600W/m）•数据中心（600-800W/m）•计算机房、计费中心、控制中心、培训中心（350-450W/m）•电子产品及仪表车间、精密加工车间（300-350W/m）•保准检测室、校准中心（250-300W/m）•Ups 和电池室、动力机房（300-500W/m）•医院和检测室、生活培养室、洁净室、实验室（200-250W/m）•仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m）UPS机房空调选项计算1-1、 BTU/小时= KCal3、961-2、 KCal= KVA8601-3、 BUT/小时= KVA(UPS容量)8603、96(1-UPS效率)= KVA(UPS容量)3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA3400(1-0、85)=5100 BTU/小时1英热单位/时（Btu/h）=0、瓦（W）IDC机房空调选项计算公式Q=W0、8(0、7---0、95)+｛(80---200)S｝/1000、 Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0、8为功率因数；0、7-0、95为发热系数，即有多少电能转化为热能；取0、780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m。
根据不同情况确定制冷量情况一（没有对机房设备等情况考察之下）数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w～600w/m ，部分高容量机房达到800w/m。
例如数据室的面积为50 m2 ，则所需的制冷量约为：25kw。
精密空调技术参数及功能要求精密空调技术参数及功能要求一、机房专用空调机组的机组性能：（一）、机组选型要求:★机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。
★1、总冷量不低于26.8KW，显冷量不低于25.7KW。
机房专用空调机组采用风冷的冷却方式，送风方式为上送风、下回风。
室内机总风量：≥7280m3/h；能效比≥3.60显热比≥0.96加湿量（kg/h）：≥8-13；加热量（kw）：≥5；室外机风量≥12000m3/h膨胀阀类型：热力膨胀阀标准通信接口：RS485 或 RS232★由于机房密集面积有限内机尺寸不能超过：1000*795*1998（MM）。
延长阻建。
且安徽地区必须有全线产品备件库，以便后期维护。
2、单台机组的机外余压：机组的机外余压75~360Pa，并且机外余压通过控制器即可调节。
采用低噪音方式，室内机噪音值≤53dB（A）（离主机2米处）；室外机组：声压级≤58dB(A)；为了有效的吸收压缩机和风机工作时产生的噪音，室内机机壳内壁表面应衬有保温降噪材料，而且要采用阻燃材料，具有AO防火性能。
★3、机房专用空调应具高效节能性，低噪音、高寿命；采用美国谷轮“Copeland”全封闭涡旋式压缩机。
★4、机房空调机组的冷却设备：机房精密空调机组应配置风冷的冷凝器，冷凝器风机应采用德国EBM产品。
★5、风机采用国际著名风机制造商EBM的产品,采用带后弯逆向叶片的径流式风扇及电子转向的直流电机，免维护，运行可靠、噪音低、能耗小。
避免了皮带轮传动风机造成的二次粉尘污染及增加的维护成本、维护量。
★6、机房精密空调机组的加湿要求：具备高性能稳定可靠的加湿功能。
采用先进的意大利卡乐电极式加湿器，能直接使用未经二次软化的自来水水源，能对水垢或污物进行方便的清洗，可重复使用或长期使用。
★7、蒸发器要求：采用“I”字型高效率的蒸发器。
避免V型或A 型蒸发器所固有的尖角死区，以及它引发的气流紊乱，从而保障了换热效率。

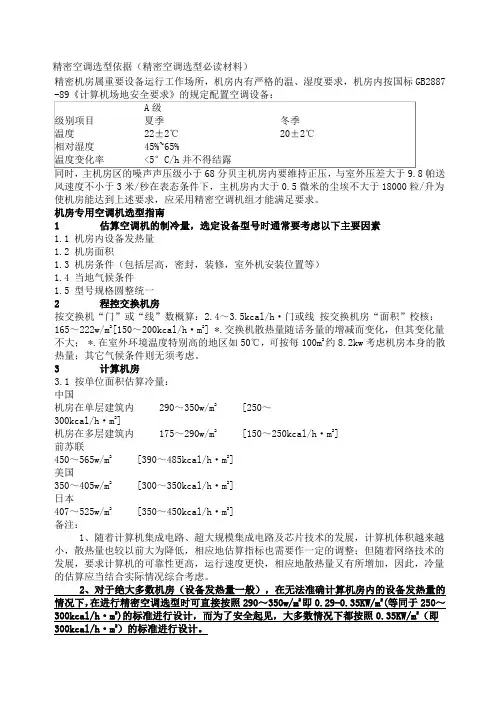

精密空调选型依据（精密空调选型必读材料）精密机房属重要设备运行工作场所，机房内有严格的温、湿度要求，机房内按国标GB28879.8帕送风速度不小于3米/秒在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升为使机房能达到上述要求，应采用精密空调机组才能满足要求。
机房专用空调机选型指南1 估算空调机的制冷量，选定设备型号时通常要考虑以下主要因素1.1 机房内设备发热量1.2 机房面积1.3 机房条件（包括层高，密封，装修，室外机安装位置等）1.4 当地气候条件1.5 型号规格圆整统一2 程控交换机房按交换机“门”或“线”数概算：2.4～3.5kcal/h²门或线按交换机房“面积”校核：165～222w/m2[150～200kcal/h²m2] *.交换机散热量随话务量的增减而变化，但其变化量不大； *.在室外环境温度特别高的地区如50℃，可按每100m2约8.2kw考虑机房本身的散热量；其它气候条件则无须考虑。
3 计算机房3.1 按单位面积估算冷量：中国机房在单层建筑内 290～350w/m2 [250～300kcal/h²m2]机房在多层建筑内 175～290w/m2 [150～250kcal/h²m2]前苏联450～565w/m2 [390～485kcal/h²m2]美国350～405w/m2 [300～350kcal/h²m2]日本407～525w/m2 [350～450kcal/h²m2]备注：1、随着计算机集成电路、超大规模集成电路及芯片技术的发展，计算机体积越来越小，散热量也较以前大为降低，相应地估算指标也需要作一定的调整；但随着网络技术的发展，要求计算机的可靠性更高，运行速度更快，相应地散热量又有所增加，因此，冷量的估算应当结合实际情况综合考虑。
2、对于绝大多数机房（设备发热量一般），在无法准确计算机房内的设备发热量的情况下，在进行精密空调选型时可直接按照290～350w/m2即0.29-0.35KW/m2(等同于250～300kcal/h²m2)的标准进行设计，而为了安全起见，大多数情况下都按照0.35KW/m2（即300kcal/h²m2）的标准进行设计。

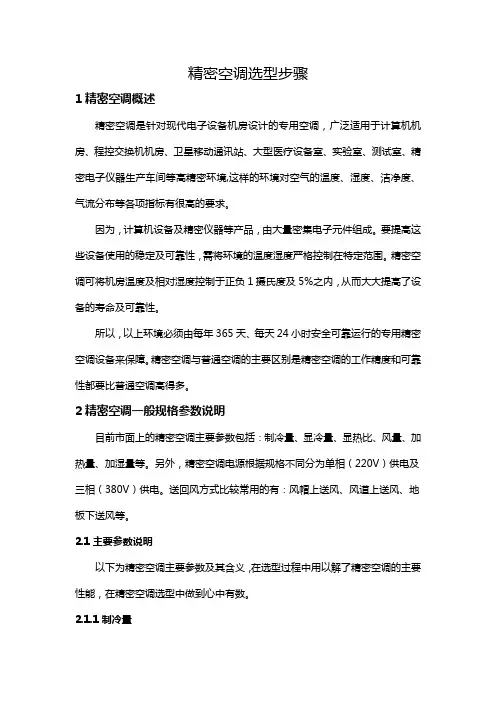

精密空调选型步骤1精密空调概述精密空调是针对现代电子设备机房设计的专用空调，广泛适用于计算机机房、程控交换机机房、卫星移动通讯站、大型医疗设备室、实验室、测试室、精密电子仪器生产车间等高精密环境,这样的环境对空气的温度、湿度、洁净度、气流分布等各项指标有很高的要求。
因为，计算机设备及精密仪器等产品，由大量密集电子元件组成。
要提高这些设备使用的稳定及可靠性，需将环境的温度湿度严格控制在特定范围。
精密空调可将机房温度及相对湿度控制于正负1摄氏度及5%之内，从而大大提高了设备的寿命及可靠性。
所以，以上环境必须由每年365天、每天24小时安全可靠运行的专用精密空调设备来保障。
精密空调与普通空调的主要区别是精密空调的工作精度和可靠性都要比普通空调高得多。
2精密空调一般规格参数说明目前市面上的精密空调主要参数包括：制冷量、显冷量、显热比、风量、加热量、加湿量等。
另外，精密空调电源根据规格不同分为单相（220V）供电及三相（380V）供电。
送回风方式比较常用的有：风帽上送风、风道上送风、地板下送风等。
2.1主要参数说明以下为精密空调主要参数及其含义，在选型过程中用以解了精密空调的主要性能，在精密空调选型中做到心中有数。
2.1.1制冷量定义：制冷量是指空调器进行制冷运行时，单位时间内从密闭空间、房间或区域内去除的热量总和。
单位：KW、匹，冷吨（一般民用空调的中小型机组制冷量单位是“匹”，大型空调制冷机组冷量常用“冷吨”（美国冷吨）表示；机房空调的制冷量单位为“KW”，KW为制冷量的国际单位；）PS：为分清一般大众民用空调“匹”数与精密空调“KW”的联系，特展开以下内容阐述。
冷量单位换算1 Kcal/h（大卡/小时）=1.163 W 1 W=0.8598 Kal/h1 But/h(英热单位/小时）=0.2931 W 1 W=3.412 But/h1 USRT（美国冷吨）=3.517 KW 1 KW=0.2843USRT“匹”用于动力单位时用Hp（英制匹）或Ps（公制匹）表示，也称“马力”1英制匹=0.7457 KW，1公制匹=0.735 KW；但是，所谓的空调“匹”数，原指输入功率，包括压缩机、风扇电机及电控部分，制冷量以输出功率计算。

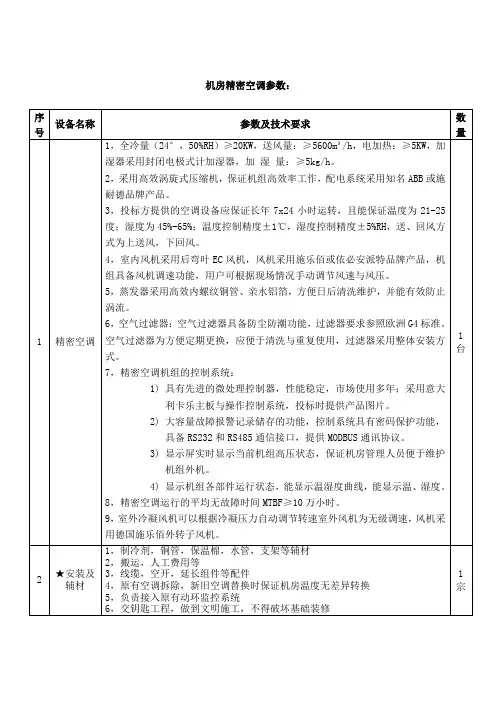

精密空调技术参数
精密空调技术参数
依据机房建设规范《数据中心设计规范》GB50174-2017及机房现场环境对机房精密空调作如下参数要求：
1、精密空调单台制冷量250kW,风量N13000m3∕h,加湿器N5kg∕h,加热功率≥9kW,下送上回的方式，设备尺寸符合现场搬运及安装的条件。
2、精密空调的输入电压允许波动范围：380V+10%,频率：50Hz±2Hz；
3、精密空调温度调节范围：+18o C-+45o C,温度调节精度：±2°C；湿度调节范围：20%-70%RH,湿度调节精度：±5%RH,同时设备的温、湿度波动超限应能发出报警信号；
4、精密空调应能应解决机房的高显热量负荷，24o C∕45%RH工况下显热比20.90；
5、精密空调标配RS485接口。
可选配以太网接口，支持SNMP 及ModbUS协议,设备显示面板或表头显示值应与从通信接口读出的三遥量值保持一致；
6、精密空调采用多级密码权限、专家系统自检诊断功能；具有图形显示机组内各组件的运行状态的功能，具有大容量的故障报警记录储存的功能，存储历史告警功能，机组应具有过压、欠压等报警及故障诊断、告警记录功能、自动保护、自动恢复及自动重启动等功能；。
精密空调的40个专业术语，暖通人请收藏1、精密空调-PrecisionAirconditioner精密空调是指一种可以向机房提供空气循环、空气过滤、冷却、再热及进行温度、湿度控制的空气调节机。
2、制冷量-coolingcapacity在规定的制冷量试验条件下，机房空调从机房除去的显热和潜热之和，单位为瓦(W)。
制冷量等于显热制冷量和潜热制冷量之和。
3、制热量-heatingcapacity在规定的制热能下世袭制试验条件下，散热片向封闭空间、房间或区域送入的热量，单位：W。
4、能效比-energyefficiencyratio(EER)机房空调的制冷量与电扇制冷消耗功率之比。
5、全年能效比-annualenergyefficiencyratio(AEER)机房饮水机进行全年制冷时从室内除去的热量总和之消耗的电量总和与比。
6、加湿量-humidifyingcapacity在订明的试验条件和试验时间下，加湿器所产生的蒸汽数量，单位为kg/h。
7、显热制冷量-sensiblecoolingcapacity在规定的制冷量试验条件下，机房空调从机房部分出去的显热部分的热量，单位为瓦(W)。
简称“显冷量”。
8、显热比-sensibleheatratio显热制冷量与制冷量之比。
用等于1或者小于1的数值表示，显热比的标称值为0.01的整数倍。
9、制冷消耗功率-refrigeratingconsumedpower在规定的制冷量试验条件下，机房空调所消耗的总功率，单位为瓦(W)。
10、显热-sensibleheat显热是物质不暴发相变(固液气转变)吸收或放出热量(由温差引致的热量变化)，单位为瓦(W)。
11、潜热-latentheat潜热是物质发生相变过程放出吸收或放出的热量(由相变引起的热量变化)，单位为瓦(W)。
12、焓值-enthalpy空气中的焓值是指空气中含有的总热量，通常以干空气的单位质量为基准，称作比焓。
CCD201A性能参数：机组尺寸宽深高（mm）10008101850机组尺寸宽深高（mm）1880770910（单组）德国世图兹Minispace系列机房专用空调介绍Minispace系列描述：描述：Minispace是德国世图兹推出的针对小型机房的全球同步发布销售的高品质机房专用精密控制空调；高可靠性、高灵活性、高可扩展性、高经济性；产品系列完备，具有风冷、水冷和冷冻水机型；送风方式全，具有上送风\下送风机型应用范围：移动基站及控制中心户外机房微波及卫星地面站寻呼机房短讯处理中心网管中心小型计算机室优点与特点：高效的制冷系统设计，节能运行，在机房环境下使用，比普通舒适性空调可节省20~30%的能耗具有恒温、恒湿功能，大风量、小焓差设计，满足专业机房需要采用高效稳定的涡旋式压缩机,保障产品的高寿命、高能效比全中文大屏幕显示，具有密码保护、专家故障诊断功能超宽输入电压设计，可实现来电自启动。
可配备监控接口，灵活的主备机切换功能，实现机组自动切换、轮流值班功能低噪音设计采用符合EU4标准的高效空气过滤系统；大面积斜式蒸发器设计，减小气流扰动；高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、冷冻水等，有利于适应现场的实际条件；监控管理方式多样，适合各种系统；占地面积小，制冷效果佳；采用符合EU4标准的高效空气过滤系统；风冷方式提供超远安装距离和超高落差的方案；前开门设计，便于安装和维护；Minispace机组特点：德国STULZ Minispace 产品，该产品系列在同行业产品中，技术成熟可靠，性价比高，产品系列晚辈，具有多种制冷方式机组，多种送风方式选择，具有高实用性、高稳定性的特点。
Minispace空调产品系列是在采用新的设计理念和创新技术而形成的经典一代高可靠性和高科技产品系列。
该系列产品具有独特的性能特点：节能、高可靠性、环保、低噪、风量大、方便。
1、STULZ Minispace系列空调具有高显热比特点：通讯机房内电子设备释放出大量的显热。
弱电机房散热使用机房专用的精密空调，给机房提供一个恒温恒湿的环境，精密空调分为水冷和风冷，空调制冷量是根据机房冷负荷来确定的。
举例，一个面积为85平米，UPS 设计容量为120KVA的机房，其空调制冷量计算如下：1机房制冷量简便计算方法一、功率及面积法Qt=Q1+Q2Qt：总制冷量(kw)Q1：室内设备负荷(=设备功率 x 0.8)Q2：环境热负荷（=0.15kw~0.18kw/m2x 机房面积）因为所有设备均通过UPS供电，所以可根据UPS的功率来确定整个机房的设备负荷。
设计UPS的容量为120KVA，则室内设备冷负荷为：Q1 = 120*0.8*0.8*0.8=61.44KW（需要扣除设计时考虑的20%余量）环境冷负荷为：Q2=0.1kw/平方米×85平方米＝8.5KW则：Qt=Q1+Q2=61.44+8.5=69.94KW注：电池发热量和UPS的发热量忽略不计。
这样，使用一个制冷量70KW左右的空调就足够了。
为了安全起见，可以使用1+1备份。
2二、面积法（当只知道面积时）Qt=S x pQt：总制冷量(kw)S：机房面积(m²)P：冷量估算指标三、精密空调场所冷负荷估算指标1、电信交换机、移动基站（350-450w/m2）2、金融机房（500-600w/m2）3、数据中心（600-800w/m2）4、计算机房、计费中心、控制中心、培训中心（350-450w/m2）5、电子产品及仪表车间、精密加工车间（300-350w/m2）6、保准检测室、校准中心（250-300w/m2）7、UPS和电池室、动力机房（300-500w/m2）8、医院和检测室、生活培养室、洁净室、实验室（200-250w/m2）9、仓储室、博物馆、图书馆、档案馆、烟草、食品（150-200w/m2）3四、机房制冷量精确计算方法第一步：统计机房主要热量的来源1、设备负荷（IT设备及其它设备热负荷）；2、机房照明负荷；3、建筑围护结构负荷；4、补充的新风负荷；5、人员的散热负荷等；6、其他；第二步：各热量来源热负荷分析1、计算机设备热负荷：Q1=860xPxη1η2η3Kcal/hQ1：计算机设备热负荷；P：机房内各种设备总功耗；η1：同时使用系数；η2：利用系数；η3 ：负荷工作均匀系数通常；η1η2η3取0.6—0.8之间，如考虑容量变化要求较小，则可取值为0.6；42、照明设备热负荷：Q2=CxPKcal/hP：照明设备标定输出功率；C：每输出1W放热量Kcal/hw（白炽灯0.86，口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2，所以照明功耗可以20W/M2为依据计算；3、人体热负荷：Q3=PxNKcal/hN：机房常有人员数量；P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal；4、围护结构传导热：Q4=KxFx(t1-t2)Kcal/hK：围护结构导热系统普通混凝土为1.4—1.5；F：围护结构面积；t1：机房内内温度℃；t2：机房外的计算温度℃；一般计算中，t1-t2定为10℃计算；5、Q5=860xP2其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
