P3室内LED显示屏控标参数

LED室内表贴全彩显示屏主要技术参数黑金刚P6.67户内超薄箱体图片：箱体内部细节：模组参数：屏体参数：LED室外显示屏主要技术参数PH10户外全彩显示屏PH10户外全彩屏每平方米10000点，像素点间距为10mm采用2红、1绿、1蓝三色高亮日本发光二极管子，每种管各256级灰度构成了16,777,216种颜色；可显示白平衡和16,777,216种颜色，亮度高距屏500m处，阳光直射幕表面的条件下，显示内容仍可清晰可见；且能实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

室外LED显示屏led显示屏P12户外全彩模组及技术参数点击数：1511产品概述相关产品显示文字长4个，高2个灰度级数据8位256级，数据扩展到12位、实现4096级(全彩) 显示色彩数据16777216色，扩展到40963种颜色(全彩)无故障时间≥50000小时可视角水平160°、垂直120°连续显示≥24小时显示寿命≥10万小时屏体重量≤35㎏/㎡驱动方式数字扫描接收卡扫描频率≥300HZ发送卡采集频率≥60HZ亮度自动调节8级（不影响灰度）对比度/亮度/色溫手动调节256级工作环境温度-20℃～+60℃工作环境湿度0～90% RH操作系统DOS/中文Windows9x/Me/2000/NT/XP文字输入多种中、英文字体信息输入键盘/鼠标/彩色扫描仪/数码相机等视频输入电视/录像机/VCD/DVD/摄像机等信息编辑可对文字、图像及画面编辑，修改艺术加工动画效果移动、滚屏、旋转、放大、缩小等功能图文编辑计算机信号与视频信号可同步叠加三维动画支持现有二维、三维动画制作软件控制平台专用控制软件，中文界面，可控制播放、编辑监视方式同步显示（指计算机显示器和LED显示屏）时钟功能显示年、月、日及当前时间等。

P3.0全彩室内显示屏P3.0全彩室内显示屏余先生深圳雷迪森股份有限公司P4.0全彩室内显示屏p5.0全彩室内显示屏一：技术参数参数及指标像素1像素间距3mm2像素组成1R1G1B3像数密度（点/㎡）二：模组(长宽)1单元板尺寸192×192（mm）2单元像数点数64×64（点）3峰值功耗1000（≤W/㎡）4平均功耗500（≤W/㎡）三：屏幕1屏幕亮度4000 cd/m22亮度调节手动软件可调四：系统指标1可视角度100度（左右视角均可达60度）2显示模式1024*768或800*6003最佳距离20米4盲点率≤0.00025显示颜色6灰度等级无7换帧速度≥60（帧/秒）8最大刷新频率大于120HZ9驱动电压(V) 5.0～5.510扫描方式1/1611驱动方式SMD060612控制方式计算机监视器同步或异步13供电要求AC220V14屏幕寿命≥10万小时15控制接口DVI或RS23216系统工作环境温度-10℃～50℃17系统工作环境湿度10％～90％RHP3.0全彩室内显示屏P3.0全彩室内显示屏余先生深圳雷迪森股份有限公司P4.0全彩室内显示屏p5.0全彩室内显示屏一：技术参数参数及指标像素1像素间距3mm2像素组成1R1G1B3像数密度（点/㎡）二：模组(长宽)1单元板尺寸192×192（mm）2单元像数点数64×64（点）3峰值功耗1000（≤W/㎡）4平均功耗500（≤W/㎡）三：屏幕1屏幕亮度4000 cd/m22亮度调节手动软件可调四：系统指标1可视角度100度（左右视角均可达60度）2显示模式1024*768或800*6003最佳距离20米4盲点率≤0.00025显示颜色6灰度等级无7换帧速度≥60（帧/秒）8最大刷新频率大于120HZ9驱动电压(V) 5.0～5.510扫描方式1/1611驱动方式SMD060612控制方式计算机监视器同步或异步13供电要求AC220V14屏幕寿命≥10万小时15控制接口DVI或RS23216系统工作环境温度-10℃～50℃17系统工作环境湿度10％～90％RH。

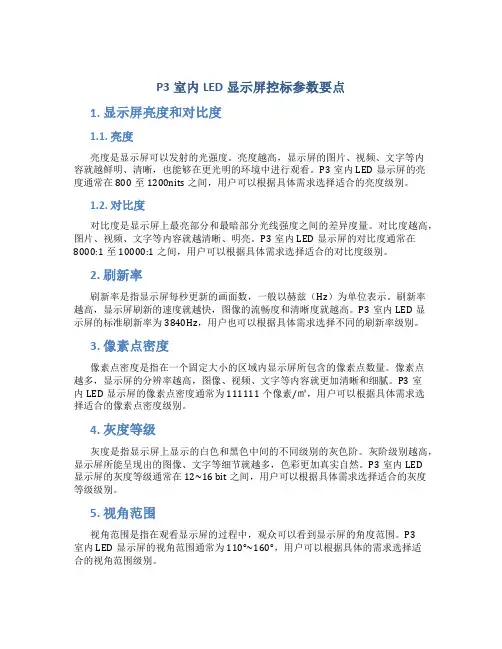

P3室内LED显示屏控标参数要点1. 显示屏亮度和对比度1.1. 亮度亮度是显示屏可以发射的光强度。

亮度越高，显示屏的图片、视频、文字等内容就越鲜明、清晰，也能够在更光明的环境中进行观看。

P3室内LED显示屏的亮度通常在800至1200nits之间，用户可以根据具体需求选择适合的亮度级别。

1.2. 对比度对比度是显示屏上最亮部分和最暗部分光线强度之间的差异度量。

对比度越高，图片、视频、文字等内容就越清晰、明亮。

P3室内LED显示屏的对比度通常在8000:1至10000:1之间，用户可以根据具体需求选择适合的对比度级别。

2. 刷新率刷新率是指显示屏每秒更新的画面数，一般以赫兹（Hz）为单位表示。

刷新率越高，显示屏刷新的速度就越快，图像的流畅度和清晰度就越高。

P3室内LED显示屏的标准刷新率为3840Hz，用户也可以根据具体需求选择不同的刷新率级别。

3. 像素点密度像素点密度是指在一个固定大小的区域内显示屏所包含的像素点数量。

像素点越多，显示屏的分辨率越高，图像、视频、文字等内容就更加清晰和细腻。

P3室内LED显示屏的像素点密度通常为111111个像素/㎡，用户可以根据具体需求选择适合的像素点密度级别。

4. 灰度等级灰度是指显示屏上显示的白色和黑色中间的不同级别的灰色阶。

灰阶级别越高，显示屏所能呈现出的图像、文字等细节就越多，色彩更加真实自然。

P3室内LED显示屏的灰度等级通常在12~16 bit之间，用户可以根据具体需求选择适合的灰度等级级别。

5. 视角范围视角范围是指在观看显示屏的过程中，观众可以看到显示屏的角度范围。

P3室内LED显示屏的视角范围通常为110°~160°，用户可以根据具体的需求选择适合的视角范围级别。

6. 像素间距像素间距是指显示屏像素点之间的距离。

像素间距越小，显示屏的分辨率就越高，它能够更好地呈现图像，图像更加细致、清晰。

P3室内LED显示屏的像素间距通常为3mm，这也是显示屏尺寸适中的标准像素间距。

LED室内表贴全彩显示屏主要技术参数黑金刚P6.67户内超薄箱体图片：箱体内部细节：模组参数：屏体参数：LED室外显示屏主要技术参数PH10户外全彩显示屏PH10户外全彩屏每平方米10000点，像素点间距为10mm采用2红、1绿、1蓝三色高亮日本发光二极管子，每种管各256级灰度构成了16,777,216种颜色；可显示白平衡和16,777,216种颜色，亮度高距屏500m处，阳光直射幕表面的条件下，显示内容仍可清晰可见；且能实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

室外LED显示屏led显示屏P12户外全彩模组及技术参数点击数：1511产品概述相关产品显示文字长4个，高2个灰度级数据8位256级，数据扩展到12位、实现4096级(全彩) 显示色彩数据16777216色，扩展到40963种颜色(全彩)无故障时间≥50000小时可视角水平160°、垂直120°连续显示≥24小时显示寿命≥10万小时屏体重量≤35㎏/㎡驱动方式数字扫描接收卡扫描频率≥300HZ发送卡采集频率≥60HZ亮度自动调节8级（不影响灰度）对比度/亮度/色溫手动调节256级工作环境温度-20℃～+60℃工作环境湿度0～90% RH操作系统DOS/中文Windows9x/Me/2000/NT/XP文字输入多种中、英文字体信息输入键盘/鼠标/彩色扫描仪/数码相机等视频输入电视/录像机/VCD/DVD/摄像机等信息编辑可对文字、图像及画面编辑，修改艺术加工动画效果移动、滚屏、旋转、放大、缩小等功能图文编辑计算机信号与视频信号可同步叠加三维动画支持现有二维、三维动画制作软件控制平台专用控制软件，中文界面，可控制播放、编辑监视方式同步显示（指计算机显示器和LED显示屏）时钟功能显示年、月、日及当前时间等。

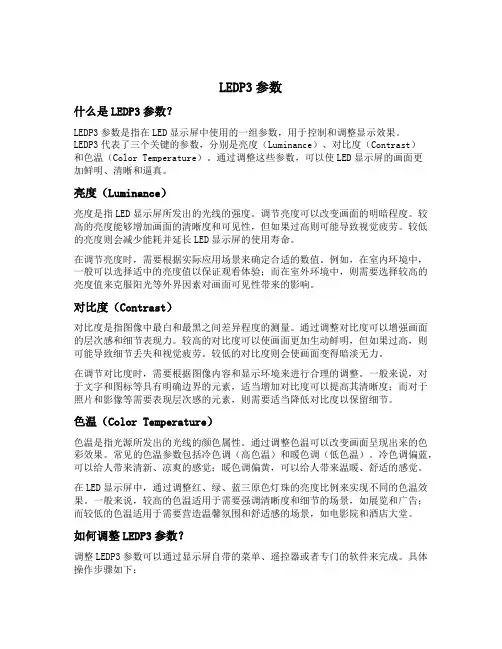

LEDP3参数什么是LEDP3参数？LEDP3参数是指在LED显示屏中使用的一组参数，用于控制和调整显示效果。

LEDP3代表了三个关键的参数，分别是亮度（Luminance）、对比度（Contrast）和色温（Color Temperature）。

通过调整这些参数，可以使LED显示屏的画面更加鲜明、清晰和逼真。

亮度（Luminance）亮度是指LED显示屏所发出的光线的强度。

调节亮度可以改变画面的明暗程度。

较高的亮度能够增加画面的清晰度和可见性，但如果过高则可能导致视觉疲劳。

较低的亮度则会减少能耗并延长LED显示屏的使用寿命。

在调节亮度时，需要根据实际应用场景来确定合适的数值。

例如，在室内环境中，一般可以选择适中的亮度值以保证观看体验；而在室外环境中，则需要选择较高的亮度值来克服阳光等外界因素对画面可见性带来的影响。

对比度（Contrast）对比度是指图像中最白和最黑之间差异程度的测量。

通过调整对比度可以增强画面的层次感和细节表现力。

较高的对比度可以使画面更加生动鲜明，但如果过高，则可能导致细节丢失和视觉疲劳。

较低的对比度则会使画面变得暗淡无力。

在调节对比度时，需要根据图像内容和显示环境来进行合理的调整。

一般来说，对于文字和图标等具有明确边界的元素，适当增加对比度可以提高其清晰度；而对于照片和影像等需要表现层次感的元素，则需要适当降低对比度以保留细节。

色温（Color Temperature）色温是指光源所发出的光线的颜色属性。

通过调整色温可以改变画面呈现出来的色彩效果。

常见的色温参数包括冷色调（高色温）和暖色调（低色温）。

冷色调偏蓝，可以给人带来清新、凉爽的感觉；暖色调偏黄，可以给人带来温暖、舒适的感觉。

在LED显示屏中，通过调整红、绿、蓝三原色灯珠的亮度比例来实现不同的色温效果。

一般来说，较高的色温适用于需要强调清晰度和细节的场景，如展览和广告；而较低的色温适用于需要营造温馨氛围和舒适感的场景，如电影院和酒店大堂。

P3室内LED显示屏控标参数PH3术指标型号及规格说明投标设备主要部件技术介绍表，20ms额：1.5KV 投标单位全程（盖章）：法人代表或授权代表签字：年月日投标产品技术及规格偏离表招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求1、LED屏幕位置及安装尺寸92、系统范围10（二）技术要求1、认证、检验及执行标准2、产品及产品组件3、LED屏4、其他5、主要性能及技术需求1 全彩LED屏幕※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。

※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。

※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；完全响应。

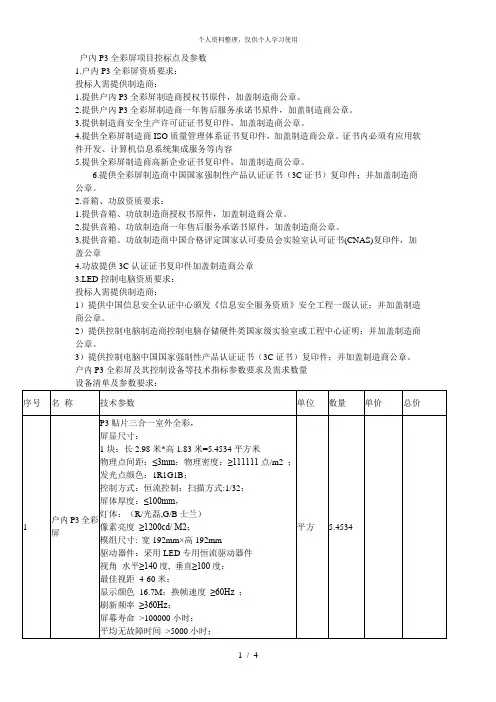

户內P3全彩屏项目控标点及参数1.户内P3全彩屏资质要求：投标人需提供制造商：1.提供户內P3全彩屏制造商授权书原件，加盖制造商公章。

2.提供户內P3全彩屏制造商一年售后服务承诺书原件，加盖制造商公章。

3.提供制造商安全生产许可证证书复印件，加盖制造商公章。

4.提供全彩屏制造商ISO质量管理体系证书复印件，加盖制造商公章。

证书内必须有应用软件开发、计算机信息系统集成服务等内容矚慫润厲钐瘗睞枥庑赖賃軔。

5.提供全彩屏制造商高新企业证书复印件，加盖制造商公章。

6.提供全彩屏制造商中国国家强制性产品认证证书（3C证书）复印件；并加盖制造商公章。

2.音箱、功放资质要求：1.提供音箱、功放制造商授权书原件，加盖制造商公章。

2.提供音箱、功放制造商一年售后服务承诺书原件，加盖制造商公章。

3.提供音箱、功放制造商中国合格评定国家认可委员会实验室认可证书(CNAS)复印件，加盖公章4.功放提供3C认证证书复印件加盖制造商公章3.LED控制电脑资质要求：投标人需提供制造商：1）提供中国信息安全认证中心颁发《信息安全服务资质》安全工程一级认证；并加盖制造商公章。

2）提供控制电脑制造商控制电脑存储硬件类国家级实验室或工程中心证明；并加盖制造商公章。

3）提供控制电脑中国国家强制性产品认证证书（3C证书）复印件；并加盖制造商公章。

户内P3全彩屏及其控制设备等技术指标参数要求及需求数量设备清单及参数要求：序号名称技术参数单位数量单价总价1户内P3全彩屏P3贴片三合一室外全彩，屏显尺寸：1块：长2.98米*高1.83米=5.4534平方米物理点间距：≤3mm；物理密度：≥111111点/m2 ；发光点颜色：1R1G1B；控制方式：恒流控制；扫描方式:1/32；屏体厚度：≤100mm，灯体：（R/光磊,G/B士兰）像素亮度≥1200cd/ M2；模组尺寸: 宽192mm×高192mm驱动器件：采用LED专用恒流驱动器件视角水平≥140度, 垂直≥100度；最佳视距4-60米；显示颜色16.7M；换帧速度≥60Hz ；刷新频率≥360Hz；屏幕寿命>100000小时；平均无故障时间>5000小时；平方 5.4534杂点率≤0.0002；工作电压AC220V±15% ；2发送卡输入分辨率：高达1920×1200，2048×1152，2560×960（宽、高可自定义）带载能力：130万像素供电电压：5V控制方式：USB接口控制视频接口：DVI音频接口： 3.5mm音频接口视频格式：RGB输出接口：双网口视频源位深：8bit光探测头：1路张13接收卡1.板载12个HUB75的16P接口,不再需转接卡2.支持12位的HDMI颜色输入3.采用18位信号处理器,支持红绿蓝各18位(26万级)灰度4.单卡支持1024X256像素点,1024级单点色度校正5.支持单卡色度空间变换6.支持配置文件回读7.支持程序复制8.支持双接收卡热备份,用于要求极高的演出屏9.支持像素点故障检测(需专用芯片支持)10.支持网线误码测试11.支持排线故障检测12.视频处理器、发送卡、接收卡为同一品牌减少产品兼容带来的故障批14视频处理器1、支持配置文件回读（即智能设置技术参数参数回读）2、支持网线通讯状态检测3、具有完备的视频输入接口，包括2 路CVBS，2路VGA，1 路DVI，1 路HDMI，1 路YPbPr4、同时在屏幕上呈现3个或者3个以下画面，可任意摆放、叠加；5、只需对视频处理器操作即可完成系统配置提供无缝的快切和淡入淡出的切换效果，画中画的位置、大小等均可调节，可以随心所欲的控制；支持逐点亮色度校正。

P3室内LED显示屏控标参数要点PH3术指标型号及规格说明
投标设备主要部件技术介绍表
，20ms额
：1.5KV 投标单位全程（盖章）：
法人代表或授权代表签字：年月日
投标产品技术及规格偏离表
招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求
1、LED屏幕位置及安装尺寸
备注：具体尺寸以厂家实际调整为准。

2、系统范围
8
（二）技术要求
1、认证、检验及执行标准
9
2、产品及产品组件
10
11
3、LED屏
12
13
4、其他
14
5、主要性能及技术需求
15
16
10 装饰LED显示屏外框根据玻璃幕墙颜色采用不锈钢边框和其他材质均可
LED显示屏外框根据玻璃幕墙颜色采用不锈钢边框和其他
材质均可
完全响应
11 运输、安
装、调试、
培训
中标方负责运输、现场拼装及接线调试，包含框架、电
源线、视频线、配电柜、金属线槽及穿线管等全部施工
材料及辅料；
中标方提供中文操作手册，并培训操作人员直至操作人
员能够独立的操作使用。

中标方负责运输、现场拼装及接线调试，包含框架、电源线、视频线、配电柜、金属线槽及穿线管等全部施工材料及辅料；
中标方提供中文操作手册，并培训操作人员直至操作人员能够独立的操作使用。

完全响应
17。

第一章显示屏安装方式及系统构成一、LED显示屏的常用安装方式说明：选用何种安装方式，依据具体的安装环境而定，相对而言，各有各的用途与优势。

还与屏体的大小重量有关。

我公司根椐客户的具体情况为客户作全方位的指导，包括从屏体前期设计、屏体及周边配件的选购指导、屏体整体的安装与施工作、并在后期派出专业的项目工程师现场指导，为用户免费设计LED显示屏的安装施工图纸，保证屏体及相应配套设备的采购与安装完成。

（室内全彩案例）（户个全彩屏案例）二、系统结构图如下图所示，显示系统为VGA同步显示系统，VGA同步即VGA显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台PC计算机，内含VGA专用显卡、采集卡。

播出机一方面负责显示内容的信息收集，并将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在VGA显示器上显示；另一方面把VGA显示器上显示的画面通过采集卡，向控制板上发送，采集卡是VGA用于显示卡到LED屏之间的接口卡。

通过该卡，VGA显示器上的数据，以一定的速率实时向显示屏传送，控制板接受来自采集卡的信号，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。

屏体是LED最终显示单元，它由LED显示模块框架、电源和各种信号连线而构成。

（一）显示屏体――――――（厂家生产）显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED点阵面发光。

显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的单元板组成，单元板可以互换，这将使得屏体的安装、维护，更为简洁、方便。

显示屏的面积可根据客户的要求，由整数个单元箱组成。

（二）计算机及其外部设备――――――（通用扩展部件，用户可自行选配）在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。

室内P3mm L E D设计方案全彩屏产品方案设计单位：深圳市创鑫彩科技有限公司网址：地址：深圳市光明新区公明镇长风路福圳工业园C栋7楼联系人：姚珍旭区域经理手机：电话：0755- 传真：0755-一、企业简介深圳市创鑫彩科技有限公司位于深圳市光明新区，自创立以来专注于LED 显示屏的研发、生产、销售和服务领域，致力于为客户提供全方位的产品解决方案。

股东与核心技术研发团队拥有5年-8年行业经验,专注于LED技术领域的研究和LED全彩显示屏的生产、销售和服务，致力于为客户提供全方位的解决方案，是LED光电领域领先的综合运营服务企业，拥有行业内先进、齐全的全自动快速组装流水线，产能产值高居行业前列。

本司自成立之日起，我们就以向客户提供高质量的LED显示屏及光电产品和良好的售前售后服务为己任，同时在公司的发展壮大过程中，不断提高自身的设计开发和生产能力, 已经完成多项LED显示屏系统工程。

我们拥有高素质的管理队伍以及专业的LED全彩显示屏产品开发和设计队伍。

严格的ISO9001-2000质量控制体系，现代化的管理模式，完善的销售网络和良好的售前售后服务，是我们提供高质量产品和不断发展的根本。

创鑫彩以良好职业道德、可靠品质、全方位服务获得了市场认可。

创鑫彩一直坚持“信誉为先、质量可靠、客户至上、服务至上”的经营原则，与新老客户精诚合作、互惠互利、共同发展。

本司建立了一套完善的客户服务体系，并由一支强大的、训练有素的、技术过硬的服务团队，负责全程的销售服务。

售前制定详细的产品技术方案，售中进行显示屏安装指导，售后对产品故障提供保修服务并进行客户关怀。

公司承诺为客户提供2年的产品质量保险，并进行终生维护，免费提供培训、安装图，并且定期巡检售出的产品，为及时高效地满足客户需求。

“长风破浪会有时，直挂云帆济沧海”。

创鑫彩昨日取得的成绩，已属过去；今日的灿烂，正在演绎；明日的辉煌，还需要更多的人来编织。

让我们共同祝愿让我们共同祝愿：创鑫彩的明天更美好！1.1公司荣誉注册资金1000万元人民币ISO质量体系认证3C认证质量检验报告信用等级证管芯产地证明质量体系证书外观设计证书CE认证FCC认证RoHS认证1.2公司管理1.3产品远销全球◆产品销往美国、巴西、阿根廷、日本、英国、俄罗斯、沙特、印度等50多个国家和地区。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 产品规格书SPECIFICATION产品型号：室内表贴P3三合一全彩(192*192)产品编码： A4-0300-L1-RGB0-8200文件编号版本V1制作审核批准页数生效日期1目录目录 (1)1.适用范围 (2)2.产品说明 (2)3.产品介绍 (4)4.信号引脚定义 (5)5.单元板孔位图 (6)6.单元板配件 (6)7.显示屏安装及使用注意事项 (7)8．产品维修 (10)1.适用范围本技术手册仅适用于室内P3（64*64）三十二扫全彩表贴三合一单元板。

2.产品说明2.1. 室内P3三十二扫表贴三合一单元板构成： PCB（电路板）、2121表贴三合一灯管（由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点）、驱动集成芯片、塑胶套件。

2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换，可显示视频、图像和文字信息等2.3. 单元板的特点;●使用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为3.0mm，共有64*64个像素点，每个像素点由1R1G1B三灯组成●单元板具有掉电保护功能。

2.4 单元板图片正面图背面图3.产品介绍3.1 LED参数封装2121颜色品牌型号亮度波长数量R 晶元8*8mil130-169mcd620-625nm1颗G 晶元9*10mil360-468mcd515-520nmB 晶元9*10mil42-54.6mcd465-470nm3.2屏体技术参数：屏体技术参数最大功耗570 W/㎡使用环境室内最佳视距≥3.0m盲点率小于万分之三亮度≥800 cd/㎡屏体平均功耗300-350W/㎡屏幕水平视角120±10度屏幕垂直视角120±10度单元板技术参数像数点间距 3.0mm 每平方密度111111Dots/㎡分辩率64x64=4096 Dots 结构特点灯驱合一像素构成1R1G1B 驱动方式1/32扫恒流驱动输入电压 4.8-5.5V 套件材料 聚碳酸酯PC 料重量274 g单元板功率 21W尺寸（长 宽 厚)192*192*12.2（mm ）最大电流4.2A200W 开关电源带载数量<8块P3全彩单元板系统参数换帧频率 >60帧/秒刷新频率 ≧1200HZ] 控制方式计算机控制，逐点一一对应，视频同步，实时显示亮度调节256级手动/自动注：接收卡需配带有“E ”信号的卡；如：灵星雨908M ；卡莱特接收卡5A-75配卡时需要注意！ 3.3电气参数电气参数电源输入电压 AC220/100±15%V 视实际需要而定 电源输入频率 50/60HZ 电源电气规格 5V*30A 40A 60A 80A W数据传输途径超五类网线数据传输距离国标网线100m,多模光纤500m,单模光纤20km 米适用环境 工作湿度≤90% RH 环境温度 -10℃—50℃度 储存温度-40℃-60℃度 平均无故障时间 10000hours 使用寿命100000hours控制系统 同步控制系统电脑配置满足下列条件；主板必须拥有不少于倆条PCT 插槽和和一条PCI-E 插槽；有倆个USB 接口；要求配备有DVI 接口输出的独立显卡4.16P 排针信号引脚定义5. 底壳孔位图注：详细见孔位图资料!6.单元板配件室内P3三十二扫全彩表贴三合一单元板(螺丝)备件室内P3十六扫全彩表贴三合一单元板(磁铁)备件 名称规格名称规格SMD芯片74HC245SMD芯片恒流芯片6618SMD芯片74HC04SMD芯片7258/2012贴片灯管2121 （RGB）排线16P/18CM22CM+34CM/2.5㎡直插式2针3孔电源线7 .显示屏安装及使用注意事项7.1 静电防护高亮度蓝色、绿色、白色产品及 CMOS 管是对静电敏感的，在使用上需要注意静电的电涌会损坏或破坏产品，与产品接触的工作台请用导电的台垫通过电阻接地；烙铁的尖端一定要接地。

P3室内全彩LED显示屏规格书P3室内全彩LED显示屏特点：1）、系统设计先进合理，显示效果清晰稳定，安装维护方便。

2)、全天候工作：色彩逼真、刷新频率高、防静电、散热效果好、性价比高。

3)、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。

4)、使用节目编辑播放软件，可通过、鼠标编辑、增加、删除和修改文字、图形、图像等信息。

编排的内容存于控制卡，信息播放按节目表自动循环显示。

5)、发光亮度强：发光强度强，并且亮度可调。

6)、视角度好：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。

7)、效果好：采用非线性逐点校正技术，文字更清晰、层次感更强；8)、可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高；9)、显示模式多样化：支持多种显示模式；10)、操作方便：电脑编辑内容发送到系统控制卡，就可显示编辑的内容，系统操作十分方便。

11)、适用范围：商场、企业、学校、舞台、银行、证券、公安、交通、工商、电力、海关、医院、公园、机场、车站、体育场馆等领域室内显示。

P3全彩显示屏技术参数LED屏体波长控制在2.5nm 之内，屏体亮度≥ 1800cd/㎡硬件配置具体特点:（1）、灯管的选用目前国际国内市场上LED灯品种繁多，随着国内芯片技术和封装技术的提高。

如今在世界上著名的有日亚，美国CREE、美国AXT以及台湾光磊、晶元，杭州士兰，三安灯芯等，国内品牌三安，杭州士兰等以其稳定的性能、长寿命低衰减先进的技术在国内广大的显示屏幕生产厂家及最终用户中得到了一致好评，享有极高声誉。

同时他的价格低，性价比高。

我公司P3采用SMD2121黑灯设计，无需面罩，颜色更均匀,高密度像素使画质更清晰视角更宽。

（2）、台湾聚积恒流驱动IC的选用台湾聚积是目前显示屏领域应用最广泛的恒流驱动芯片。

同时它的性能稳定、输出电流通道宽、输出电流值不受负载端电压影响、输出电流值精确度高等特点得到显示屏领域的认可。

根据现场情况，结合p3led全彩显示屏设计经验，并对最新高密度节能高清晰全彩P3LED显示屏产品进行应用设计，在本项目拟采用p3led全彩显示屏系列产品，整屏浑然一体，不存在拼缝黑线现象，显示画面细腻平滑，显示信息丰富精准。

一：p3led全彩显示屏模组参数：P3-(2121) 64X 64-32S-DL0<ifl C192 X 192) nvn产沆通过CE. CCC认证，广泛应用干剧场剧院、体后场馆、展布厅、料白、监控室等二系统功能P3型材铝箱体(788 X 768) mm产品通过CJ CCC,既10H等认证.广运应用于剧场刖院、体育场馆、展示厅、翁台、监控室等LED高清屏幕自身具有节能高清晰度，高分辨率，高亮度等特性，特殊设计的供电线路及信号传输线路，具有高可靠性，高寿命等功能。

视频控制系统由PC +显示屏图像采集卡+图像扫描卡构成，本显示系统具有多重功能，除了基本显示功能外，还具有专业特效及监控功能，播放功能可以设定不同播出模式，各模式可以按照预先设定的时间表定时播出，而且系统播放内容顺畅清晰，不出现画面中断或跳播现象通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：1.电视播放功能系统与电视系统兼容，支持各种电视制式(1^05介人1_)、VCDs DVD、摄像机、录放机、编辑制作等电视系统画面。

可实现现场电视转播，广播电视及卫星电视。

可支持专业数字串形视频信号得输入岱6、HDSDI),与计算机系统兼容，支持各种显示模式(VGA/SVGA/XGA)。

可显示各种文字、符号、图形、图像、一维、二维、多维动画及特技画面。

2.信息控制功能系统能够自动、人工控制LED显示屏的显示。

正常情况下，系统自动实时提取信息播放数据库中的信息，自动发送到相应的显示屏上。

P3LED显示屏的主要参数包括：
1. 显示材料：采用纯红、纯绿、纯蓝高亮度纯色发光二极管。

2. 模组尺寸和分辨率：模组尺寸为192mm*192mm，模组分辨率为64点*64点。

3. 像素密度：每平方米有111111个像素点数，每个像素点之间的点间距为3mm。

4. 扫描方式：采用32扫的方式。

5. 能耗：一平方米的消耗功率大概在800瓦每平方米。

6. 面罩设置：新颖面罩设置，颜色混合更均匀，高密度像素使画质更清晰视角更宽。

7. 功能：支持PAL、NTSC、VGA等各种信号制式，且兼容信号制式；可播放各种视频信号节目，配备网络接口，可与计算机联网，播放来自于信息网或公众信息网的各种信息；具有电视画面上叠加文字信息的功能，也可在视频图像外叠加文字、图片、动画等；具有特技效果，如全景、特写、慢镜头、闪跳动作、拖曳影像、怀旧电影等；可单独显示文字、图形、图案、动画等，也可同时播放左右不同比例或上下不同比例的画面及文字；屏幕区域可随意分割，实现各个区域显示不同的播放内容，且至少支持两路外接视频信号同时播放分区播放。

以上参数可供参考，如需了解更多信息，建议咨询专业人士。
