LED显示屏技术参数性能指标及相关要求1.分辨率：分辨率是指在显示屏上所能显示的图像细节清晰度的程度。
较高的分辨率意味着更清晰的图像显示效果。
常见的LED显示屏分辨率有1920x1080、3840x2160等。
2. 亮度：亮度是指显示屏在显示图像时的亮度水平。
较高的亮度可以使屏幕在明亮环境下更容易被看清。
常见的LED显示屏亮度为300~1000 nits。
3.色彩饱和度：色彩饱和度是指LED显示屏在显示图像时色彩的鲜艳程度。
较高的色彩饱和度可以使图像更生动逼真。
4.对比度：对比度是指显示屏上黑白之间亮度的差异程度。
较高的对比度可以提高图像的层次感和清晰度。
5.刷新率：刷新率是指显示屏每秒更新图像的次数。
较高的刷新率可以使图像更流畅，减少闪烁和拖影。
6.响应时间：响应时间是指显示屏在接收到信号后所需的时间来改变像素点的状态。
较低的响应时间可以减少图像残影和拖影。
7.观看角度：观看角度是指在不同角度下观看显示屏时图像的可见性。
较大的观看角度可以使屏幕在不同角度下都能显示清晰的图像。
8.耐用性和稳定性：LED显示屏需要具备较高的耐用性和稳定性，能够在长时间使用和各种环境条件下都能正常运行。
9.能耗：LED显示屏需要具备较低的能耗，以减少对环境的负面影响并降低使用成本。
10.显示效果一致性：不同LED显示屏之间在显示效果上应该具备一致性，以保证多个显示屏同时工作时的统一性。
11.精度和校正：LED显示屏需要具备较高的像素点精度和颜色校正性，以确保图像的准确性和真实性。
12.电子屏亮度控制：具备屏幕亮度控制功能，可以根据环境的亮度自动调节屏幕的亮度以保证图像的显示效果。
13.色彩一致性：显示屏上的LED灯珠的色彩一致性要求高，以避免屏幕显示的色差问题。
14.故障率：LED显示屏需要具有较低的故障率，保证长时间连续工作时的可靠性和稳定性。
15.可靠性和安全性：LED显示屏需要具有较高的可靠性和安全性，以保证在各种环境条件下都能正常运行，并且不对使用者造成安全隐患。
LED显示屏关键指标解释说明1) 物理指标像素中心距pixel pitch(点间距)相邻像素中心之间的距离。
(单位：mm)密度density (点数)单位面积上像素点的数量(单位：点/m2)。
点数同点间距存在一定计算关系计算公式是：密度=(1000÷像素中心距)LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。
最佳视距平整度level up degree发光二极管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。
LED显示屏的平整度不好易导致观看时，屏体颜色不均匀。
2) 电性能指标灰度等级gray scaleLED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。
灰度也就是所谓的色阶或灰阶，是指亮度的明暗程度。
对于数字化的显示技术而言，灰度是显示色彩数的决定因素。
一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。
灰度等级主要取决于系统的A/D转换位数。
当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。
一般为无灰度、8级、16级、32级、64级、128级、256级等，LED显示屏的灰度等级越高，颜色越丰富，色彩越艳丽；反之，显示颜色单一，变化简单。
目前国内LED显示屏主要采用8位处理系统，也即256（28）级灰度。
简单理解就是从黑到白共有256种亮度变化。
采用RGB三原色即可构成256×256×256=16777216种颜色。
即通常所说的16兆色。
国际品牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构成10.7亿色。
换帧频率refresh frame frequencyLED显示屏LED显示屏画面信息更新的频率。
一般为25Hz、30Hz、50Hz、60Hz等，换帧频率越高，变化的图像连续性越好。
刷新频率refresh frequencyLED显示屏显示数据每秒钟被重复显示的次数。
常为60Hz、120Hz、240Hz等，刷新频率越高，图像显示越稳定。
P3室内LED显示屏控标参数要点1. 显示屏亮度和对比度1.1. 亮度亮度是显示屏可以发射的光强度。
亮度越高，显示屏的图片、视频、文字等内容就越鲜明、清晰，也能够在更光明的环境中进行观看。
P3室内LED显示屏的亮度通常在800至1200nits之间，用户可以根据具体需求选择适合的亮度级别。
1.2. 对比度对比度是显示屏上最亮部分和最暗部分光线强度之间的差异度量。
对比度越高，图片、视频、文字等内容就越清晰、明亮。
P3室内LED显示屏的对比度通常在8000:1至10000:1之间，用户可以根据具体需求选择适合的对比度级别。
2. 刷新率刷新率是指显示屏每秒更新的画面数，一般以赫兹（Hz）为单位表示。
刷新率越高，显示屏刷新的速度就越快，图像的流畅度和清晰度就越高。
P3室内LED显示屏的标准刷新率为3840Hz，用户也可以根据具体需求选择不同的刷新率级别。
3. 像素点密度像素点密度是指在一个固定大小的区域内显示屏所包含的像素点数量。
像素点越多，显示屏的分辨率越高，图像、视频、文字等内容就更加清晰和细腻。
P3室内LED显示屏的像素点密度通常为111111个像素/㎡，用户可以根据具体需求选择适合的像素点密度级别。
4. 灰度等级灰度是指显示屏上显示的白色和黑色中间的不同级别的灰色阶。
灰阶级别越高，显示屏所能呈现出的图像、文字等细节就越多，色彩更加真实自然。
P3室内LED显示屏的灰度等级通常在12~16 bit之间，用户可以根据具体需求选择适合的灰度等级级别。
5. 视角范围视角范围是指在观看显示屏的过程中，观众可以看到显示屏的角度范围。
P3室内LED显示屏的视角范围通常为110°~160°，用户可以根据具体的需求选择适合的视角范围级别。
6. 像素间距像素间距是指显示屏像素点之间的距离。
像素间距越小，显示屏的分辨率就越高，它能够更好地呈现图像，图像更加细致、清晰。
P3室内LED显示屏的像素间距通常为3mm，这也是显示屏尺寸适中的标准像素间距。
led显示屏屏参设置步骤LED显示屏屏参设置步骤导言：LED显示屏作为现代广告宣传和信息传递的重要工具，在各种场合得到了广泛的应用。
而为了确保LED显示屏能够正常显示和呈现出所需的效果，屏参设置就变得尤为重要。
本文将介绍一些LED显示屏屏参设置的基本步骤，希望能够对您有所帮助。
一、屏参设置的概念屏参设置是指在使用LED显示屏之前，根据实际情况和需求对屏幕参数进行调整和配置的过程。
通过屏参设置，可以确保显示屏的亮度、色彩、对比度等参数能够达到最佳效果，提高观看体验。
二、确定亮度调节方式LED显示屏通常有两种亮度调节方式：手动调节和自动调节。
手动调节需要人工根据实际情况进行调整，而自动调节则是根据环境的变化自动调整亮度。
根据实际需要，选择适合的调节方式。
三、调整亮度和对比度亮度和对比度是影响显示屏效果的两个重要参数。
调节亮度可以使显示屏在不同环境下都能够清晰可见，而调节对比度可以提高图像的层次感和细节表现力。
在进行亮度和对比度调节时，需要根据实际环境光照水平和要显示的内容进行适当的调整。
四、调整色彩均衡LED显示屏的色彩均衡是指红、绿、蓝三个基色之间的色彩分布比例。
通过调整色彩均衡，可以使显示屏呈现出准确、鲜艳的色彩效果。
一般情况下，色彩均衡可以通过调整屏幕上的R、G、B三个通道的亮度来实现。
五、设置屏幕分辨率屏幕分辨率是指显示屏的像素点数。
根据实际需求，设置合适的屏幕分辨率可以保证内容显示的清晰度和准确性。
当选择分辨率时，需要考虑显示屏的尺寸、观看距离和显示内容的要求。
六、调整刷新率刷新率是指显示屏显示图像的频率，单位为赫兹（Hz）。
调整刷新率可以提高图像的稳定性和流畅度。
一般情况下，选择适合的刷新率可以避免图像闪烁或者拖影现象的出现。
七、设置灰度位数灰度位数是指显示屏能够显示的不同亮度级别的数量。
较高的灰度位数可以保证图像的层次感和细节表现力。
根据实际情况和需求，选择适合的灰度位数可以提高显示效果。

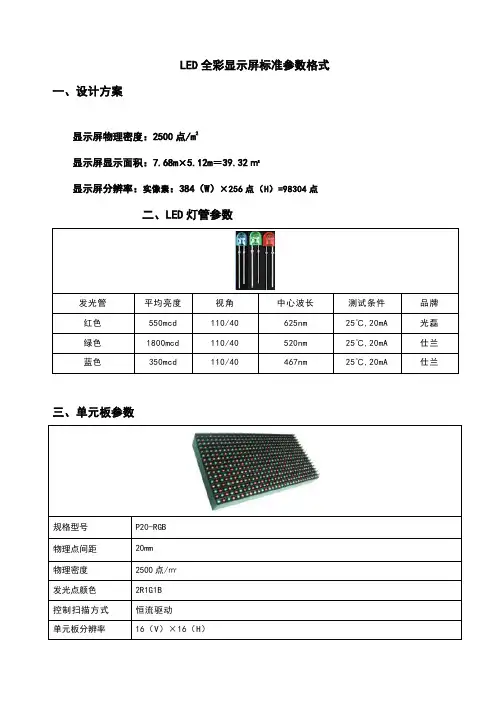

LED全彩显示屏标准参数格式
一、设计方案
显示屏物理密度：2500点/m2
显示屏显示面积：7.68m×5.12m＝39.32㎡
显示屏分辨率：实像素：384（W）×256点（H）=98304点
二、LED灯管参数
发光管平均亮度视角中心波长测试条件品牌红色550mcd 110/40 625nm 25℃,20mA 光磊绿色1800mcd 110/40 520nm 25℃,20mA 仕兰蓝色350mcd 110/40 467nm 25℃,20mA 仕兰
三、单元板参数
规格型号P20-RGB
物理点间距20mm
物理密度2500点/㎡
发光点颜色2R1G1B
控制扫描方式恒流驱动
单元板分辨率16（V）×16（H）
单元板尺寸320mm（V）×320mm（H）
重量650g
四、箱体参数
箱体分辨率64（W）×64（H）
箱体尺寸1280mm（W）×1280mm（H）
单元板数量16pcs
箱体厚度150mm
箱体重量约30kg
箱体特点IP65防水，易拆卸组装
五、屏体技术参数
机械参数
屏体分辨率实像素：384（W）×256（H）＝98304点10.24 7.68m（W）×5.12m（H）＝39.32㎡
播放内容文本文件，WORD文件，所有图片文件（BMP/JPB/GIF/PCX…）,所有的动画文件(MPG/MPEG/MPV/AVI/VCD/SWF/RM/RA/RMJ/ASF…).
六、系统连线控制方式：。
P3室内LED显示屏控标参数PH3术指标型号及规格说明投标设备主要部件技术介绍表，20ms额：1.5KV 投标单位全程（盖章）：法人代表或授权代表签字：年月日投标产品技术及规格偏离表招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求1、LED屏幕位置及安装尺寸92、系统范围10（二）技术要求1、认证、检验及执行标准2、产品及产品组件3、LED屏4、其他5、主要性能及技术需求1 全彩LED屏幕※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。
※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。
※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；完全响应。
P3室内LED显示屏控标参数要点PH3术指标型号及规格说明
投标设备主要部件技术介绍表
，20ms额
：1.5KV 投标单位全程（盖章）：
法人代表或授权代表签字：年月日
投标产品技术及规格偏离表
招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求
1、LED屏幕位置及安装尺寸
备注：具体尺寸以厂家实际调整为准。
2、系统范围
8
（二）技术要求
1、认证、检验及执行标准
9
2、产品及产品组件
10
11
3、LED屏
12
13
4、其他
14
5、主要性能及技术需求
15
16
10 装饰LED显示屏外框根据玻璃幕墙颜色采用不锈钢边框和其他材质均可
LED显示屏外框根据玻璃幕墙颜色采用不锈钢边框和其他
材质均可
完全响应
11 运输、安
装、调试、
培训
中标方负责运输、现场拼装及接线调试，包含框架、电
源线、视频线、配电柜、金属线槽及穿线管等全部施工
材料及辅料；
中标方提供中文操作手册，并培训操作人员直至操作人
员能够独立的操作使用。
中标方负责运输、现场拼装及接线调试，包含框架、电源线、视频线、配电柜、金属线槽及穿线管等全部施工材料及辅料；
中标方提供中文操作手册，并培训操作人员直至操作人员能够独立的操作使用。
完全响应
