交流所用电及消弧线圈操作规程

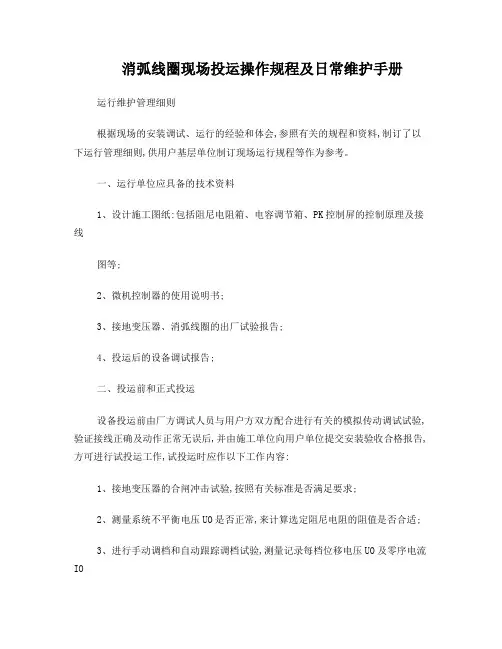

消弧线圈现场投运操作规程及日常维护手册运行维护管理细则根据现场的安装调试、运行的经验和体会,参照有关的规程和资料,制订了以下运行管理细则,供用户基层单位制订现场运行规程等作为参考。

一、运行单位应具备的技术资料1、设计施工图纸:包括阻尼电阻箱、电容调节箱、PK控制屏的控制原理及接线图等;2、微机控制器的使用说明书;3、接地变压器、消弧线圈的出厂试验报告;4、投运后的设备调试报告;二、投运前和正式投运设备投运前由厂方调试人员与用户方双方配合进行有关的模拟传动调试试验,验证接线正确及动作正常无误后,并由施工单位向用户单位提交安装验收合格报告,方可进行试投运工作,试投运时应作以下工作内容:1、接地变压器的合闸冲击试验,按照有关标准是否满足要求;2、测量系统不平衡电压UO是否正常,来计算选定阻尼电阻的阻值是否合适;3、进行手动调档和自动跟踪调档试验,测量记录每档位移电压UO及零序电流IO数据并绘成补偿谐振曲线,验证跟踪是否正常。

4、停电调整修正不合适的运行参数,例如接地变压器的不平衡电压、阻尼电阻阻值等;5、再次检查输入设定参数是否正确;当试投运验证自动装置动作正常,位移电压、残流、脱谐度等各项符合指标达到要求,才可满足正式投运条件。

正式投运后,应作好以下工作:1、厂方调试人员为运行人员进行微机控制装置功能操作的现场培训;2、应保证满足运行时位移电压UO小于相电压的15%;残流值IC小于5A;3、厂方调试人员向用户单位提交详细的调试投运报告,并通过用户单位的签字盖章认可;三、运行维护管理1、运行维护人员应熟悉了解微机控制装置的功能和操作;2、正常运行时,微机装置应在自动方式下运行,才能保证实时地跟踪在最佳补偿状态;3、当发生位移电压、残流超标、调档失败、装置故障、电源异常、容量不足等异常情况时,自动装置可做出相应的报警信号并通过通讯口上传,这时应及时进行检查和处理,当属于特殊故障时,通知厂方维护人员进行检查;14、当系统发生单相接地时,禁止操作消弧线圈;5、当系统发生单相接地时,应尽快解决处理,规程规定:系统发生单相接地的运行时间一般不超过2小时,这是因为:⑴长时间接地运行,容易由单相接地转化为相间短路,扩大事故范围。

消弧线圈及选线装置操作说明
1设备投退、开关顺序：
1.1 投运顺序：先送消弧线圈一次本体部分，再送控制屏电源。

控制屏送电前，先将选线装置电流端子（I01—I30，三排端子）插入。

1.2 停运顺序：先停控制器及控制屏电源，再停消弧线圈一次本体。

控制屏停电后，要将选线装置电流端子（I01—I30，三排端子）拔出。

2 PT开口电压选择操作：
2.1 当1#PT投入运行，2#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）断开状态；
此时1#消弧采集1#PT开口电压。

2.2当2#PT投入运行，1#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）闭合状态；
此时1#消弧采集2#PT开口电压。

2.3当1#PT投入运行，2#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）闭合状态；
此时2#消弧采集1#PT开口电压。

2.4当2#PT投入运行，1#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）断开状态；
此时2#消弧采集2#PT开口电压。

3注意事项
系统母线联络运行时，消弧线圈只能投入一套运行。

消弧线圈调档操作流程
一、准备工作
1.打开消弧线圈操作面板
2.确认消弧线圈工作状态正常
3.准备调档所需工具和材料
二、确定调档需求
1.确认需要调整消弧线圈的参数
（1）调整电流大小
（2）调整电压等级
三、调档操作
1.进入消弧线圈调节模式
2.调整电流大小
（1）调节电流旋钮或输入数字参数
（2）确认电流达到目标值
3.调整电压等级
（1）调节电压旋钮或输入数字参数
（2）确认电压达到目标值
四、验证调档效果
1.测试消弧线圈输出
（1）进行短路测试
（2）检查输出电流和电压是否符合预期2.观察工作环境
（1）检查是否有异常放电或火花现象（2）确认调档效果符合安全要求
五、完成调档
1.关闭消弧线圈操作面板
2.清理调档工具和材料
3.记录调档参数和操作过程。

消弧线圈运行规程1．总则1.1中性点装设消弧线圈自动调谐装置的目的运行经验表明，消弧线圈对减小故障点接地残流、抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，降低线路的事故跳闸率，减少人身伤亡和设备损坏都有明显作用。

电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3～10KV架空线路构成的系统和所有35、66KV电网，当单相接地故障电流大于10A时，中性点应装设消弧线圈，3～10KV电缆和架空线路构成的系统，当单相接地故障电流大于10A时，中性点应装设消弧线圈。

1.2XHK-Ⅱ型消弧线圈自动调谐装置的构成一次设备包括：接地变压器、消弧线圈（带有载分接开关）、中性点单相PT、单相隔离开关、内过压保护器（避雷器）和阻尼电阻。

二次设备包括：微机调谐器、自动调谐控制屏（PK屏）、阻尼电阻控制器。

1.3阜北风电场35kV系统采用中性点经消弧线圈接地方式，消弧线圈对系统单相接地电容电流采用过补偿方式。

发生接地故障后，消弧线圈投入中电阻进行选线，选线结束后，给故障线路发出跳闸信号，切除故障线路。

2、正常运行时注意事项2.1在正常情况下，消弧线圈自动调谐装置必须投入运行；2.2正常情况下消弧线圈自动调谐装置应投入自动运行状态；2.3消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度员的命令才能进行操作；2.4禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上；2.5运行人员应熟知整套设备的功能及操作方法，特别是微机调谐器面板上的键盘操作；3、消弧线圈自动调谐装置投入运行操作步骤：（1）、检查组合柜内设备是否清洁，有无杂物，组合柜门锁是否正常使用（2）、接地变消弧线圈接线是否正确无误，高低压电缆符合电气安全规范（3）、合上PK屏后交、直流电源开关；（4）、合上消弧线圈与中性点之间单相隔离开关；（5）、合上微机调谐器电源开关；4、消弧线圈自动调谐装置退出运行操作步骤：（1）、断开微机调谐器电源开关；（2）、拉开消弧线圈与中性点之间单相隔离开关；（3）、断开PK屏后交、直流电源开关；5、一次设备的投运A．资料交接，由安装调试方将所有资料进行移交（包括设备合格证、出厂试验报告、所有钥匙、说明书、讲义、图纸、调试报告等）B。

电气规程消弧线圈的运行4．1 一般要求4．1．1消弧线圈的运行、停止及倒换分头等，均应根据调度令进行(自动调谐者除外)，倒换无载分头时需断开电源并挂地线。

4．1．2消弧线圈有工作时，如一次侧有明显断开点应在消弧线圈一次侧验电、挂地线；如没有明显断开点应在接地变压器一次侧三相引线验电、挂地线。

4．1．3消弧线圈倒完分头后应测导通。

4．1．4在正常情况下，系统中性点的位移电压不得超过相电压的15％。

35kV系统为3000V1OkV系统为900V4．1．5当系统发生接地时，禁止拉开消弧线圈刀闸(负荷开关除外)；消弧线圈在系统发生接地时，应禁止调分头。

4．1．6系统发生接地时，禁止使用消弧线圈盘上的小电流表，以免烧毁小电流表。

4．1．7操作消弧线圈刀闸时，中性点位移电压不得超过下列数值：35kV系统为6000V10kV系统为1800V4．1．8消弧线圈由一台变压器倒至另一台变压器运行时，应严格按照先拉后合的顺序操作，严禁将一台消弧线圈同时接于两台变压器中性点上运行。

4．1．9消弧线圈二次电压回路应在出口处装设熔断器或空气开关。

4．1．10消弧线圈调整分头应按下列顺序进行操作：a．过补偿系统：电容电流增加时应先改分头，电容电流减少时应后改分头；b．欠补偿系统：电容电流增加时应后改分头，电容电流减少时应先改分头。

4．1．11同一变电站各条母线消弧线圈的补偿方式应一致。

4．2消弧线圈的运行监督4．2．1消弧线圈必须按试验规程进行试验并合格。

4．2．2投入运行前应核对分头位置。

4．2．3油面、套管、呼吸器及温度计应完好正常，接地线接地应牢固。

4．2．4消弧线圈二次回路及仪表应校验、整定、传动正确。

4．2．5消弧线圈在系统连续接地运行时，允许时间以消弧线圈铭牌数据为准，但顶层油温不得超过95℃。

4．2．6在正常运行中，应无杂音；在接地情况下，不应有异音或打火放电声。

4.3消弧线圈异常运行及事故处理4．3．1发现消弧线圈有下列异常现象时，应将接地线路切除，然后停下消弧线圈进行检查：a．内部有异音及放电声；b．套管严重破损或闪络。

一．现场一次主接线的选材：1、选择原则：（1）电压等级：6KV、10KV、35KV（2）一次连接材料A．高压电缆：a．可以用三相电缆剥开制作（8.7/10、6/10、26/35、21/35）b．需要制作电缆头c．需要高压热塑管d．电缆距离短可以不考虑固定，悬空布置B．普通BVV低压电缆（450/750）a．可以作为接地线b．在距离较短，安全距离足够时，作为高压之间连接导线C．铜排a．做为一次连接线b．当单根长度大于1500mm时，应加绝缘子支撑固定c．安全距离足够d．需要加热塑管或者涂防污油漆e．连接处应该搪锡，便于充分连接D．编织铜网a．用于设备外壳接地b．导线截面积不小于30 mm2E．接地花线a．一般为2.5－4 mm2电线b．主要用于移动设备的外壳保护接地、人工操作设备的保护接地（3）载流量：A、电力电缆的经济电流密度（A/mm2）：注：铝芯电缆经济电流密度按铜芯电缆经济电流密度的77%计算。

B、经常使用的电缆芯线的标称面积有：35；50；70；95；120mm2等多种。

C、铜排：现场经常使用铜排的型号有30×3、40×3、50×3、40×4、50×4、60×4、50×5、60×5等多种铜牌的载流量按4A/mm2计算（4）铜排级电缆的工艺：A、便于固定，从首尾两点是否要转向。

B、铜排可能一根走线不方便可以用两根分段连接，中间加绝缘支柱的支撑C、对于铜排长度不够，而且有绝缘子固定时，可以用导线连接。

D、电缆比较长时，采用吊钩或绝缘支柱固定，考虑安全距离、美观。

E、根据现场条件便于制作，是否有台虎钳、折弯机、钻床等。

2、材料来源及经济性：（1）公司邮寄；（2）和供电局协商解决；（3）到当地电材市场去购买。

二．现场一次接线：1、根据原理图明确接线走向；2、加工导线（线头热缩）及铜排（是否要热缩）；3、连接固定；若铜排稍微变形不能很好连接时，用木榔头敲一下，不能用硬东西，不然会留下痕迹，影响美观或损坏热缩管。

6KV消弧线圈装置运行规程海南基地2023年11月目录1. 总则........................................... 错误!未定义书签。

2. 引用原则....................................... 错误!未定义书签。

3. 系统图及有关术语阐明........................... 错误!未定义书签。

4. 运行巡检项目及规定............................. 错误!未定义书签。

4.1. 平常巡检项目和规定............................. 错误!未定义书签。

4.2. 定期巡检项目和规定............................. 错误!未定义书签。

5. 消弧线圈装置旳平常维护......................... 错误!未定义书签。

6. 消弧线圈装置旳操作............................. 错误!未定义书签。

6.1. 消弧线圈装置旳倒闸操作......................... 错误!未定义书签。

6.1.1. 由运行转热备................................ 错误!未定义书签。

6.1.2. 由热备转冷备................................ 错误!未定义书签。

6.1.3. 由冷备转检修................................ 错误!未定义书签。

6.1.4. 由检修转冷备................................ 错误!未定义书签。

6.1.5. 由冷备转热备................................ 错误!未定义书签。

6.1.6. 由热备转运行................................ 错误!未定义书签。

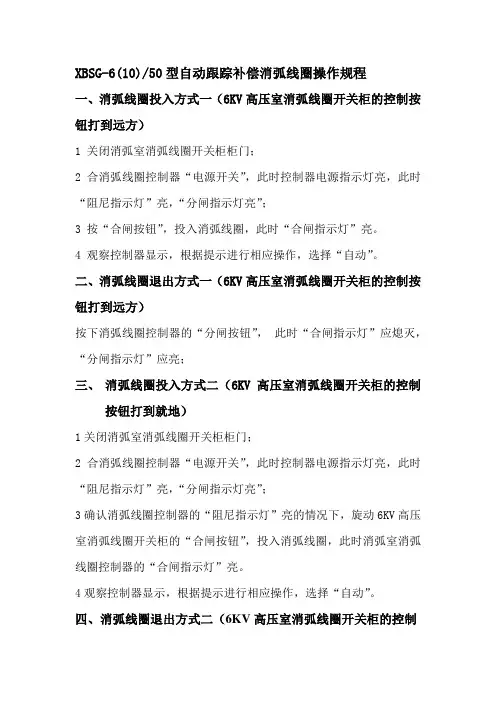

XBSG-6(10)/50型自动跟踪补偿消弧线圈操作规程一、消弧线圈投入方式一（6KV高压室消弧线圈开关柜的控制按钮打到远方）1 关闭消弧室消弧线圈开关柜柜门；2 合消弧线圈控制器“电源开关”，此时控制器电源指示灯亮，此时“阻尼指示灯”亮，“分闸指示灯亮”；3 按“合闸按钮”，投入消弧线圈，此时“合闸指示灯”亮。

4 观察控制器显示，根据提示进行相应操作，选择“自动”。

二、消弧线圈退出方式一（6KV高压室消弧线圈开关柜的控制按钮打到远方）按下消弧线圈控制器的“分闸按钮”，此时“合闸指示灯”应熄灭，“分闸指示灯”应亮；三、消弧线圈投入方式二（6KV高压室消弧线圈开关柜的控制按钮打到就地）1关闭消弧室消弧线圈开关柜柜门；2合消弧线圈控制器“电源开关”，此时控制器电源指示灯亮，此时“阻尼指示灯”亮，“分闸指示灯亮”；3确认消弧线圈控制器的“阻尼指示灯”亮的情况下，旋动6KV高压室消弧线圈开关柜的“合闸按钮”，投入消弧线圈，此时消弧室消弧线圈控制器的“合闸指示灯”亮。

4观察控制器显示，根据提示进行相应操作，选择“自动”。

四、消弧线圈退出方式二（6KV高压室消弧线圈开关柜的控制按钮打到就地）旋动6KV高压室消弧线圈开关柜的“分闸按钮”，此时消弧室消弧线圈控制器的“合闸指示灯”应熄灭，“分闸指示灯”应亮；五正常运行注意事项1．每班观察消弧线圈控制器是否显示正常，“显示查看”屏中，各数据是否正常。

2．在发生接地故障时，严禁按“复位”键复位消弧线圈控制器。

3、每次投入消弧线圈柜之前，都要到消弧室内检查消弧线圈控制器是否带电，阻尼指示灯是否亮着，只有阻尼指示灯亮着才能投入消弧线圈，否则不能投入。

因为阻尼闭锁节点串入了开关柜的合闸回路，只要阻尼不投入，是没法合上闸的。

如果强行合闸会损坏或烧掉开关柜的合闸回路。

4、6KV高压室消弧线圈开关柜的自动重合闸压板应该打开，否则在远方用消弧线圈控制器分闸时会烧掉开关柜的合闸回路。

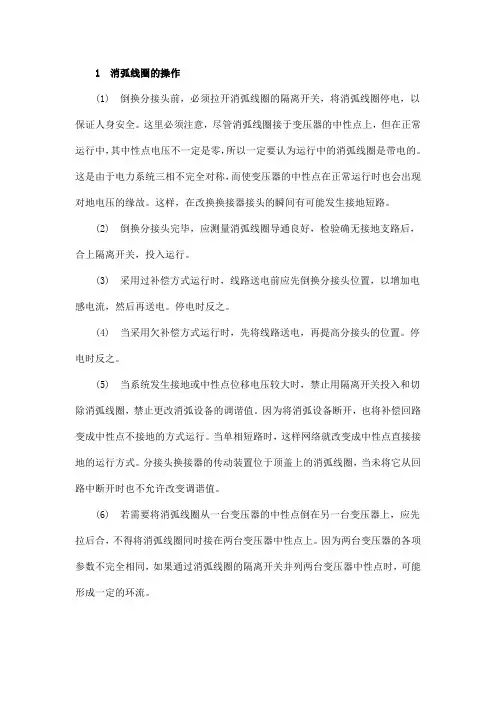

1 消弧线圈的操作(1) 倒换分接头前，必须拉开消弧线圈的隔离开关，将消弧线圈停电，以保证人身安全。

这里必须注意，尽管消弧线圈接于变压器的中性点上，但在正常运行中，其中性点电压不一定是零，所以一定要认为运行中的消弧线圈是带电的。

这是由于电力系统三相不完全对称，而使变压器的中性点在正常运行时也会出现对地电压的缘故。

这样，在改换换接器接头的瞬间有可能发生接地短路。

(2) 倒换分接头完毕，应测量消弧线圈导通良好，检验确无接地支路后，合上隔离开关，投入运行。

(3) 采用过补偿方式运行时，线路送电前应先倒换分接头位置，以增加电感电流，然后再送电。

停电时反之。

(4) 当采用欠补偿方式运行时，先将线路送电，再提高分接头的位置。

停电时反之。

(5) 当系统发生接地或中性点位移电压较大时，禁止用隔离开关投入和切除消弧线圈，禁止更改消弧设备的调谐值。

因为将消弧设备断开，也将补偿回路变成中性点不接地的方式运行。

当单相短路时，这样网络就改变成中性点直接接地的运行方式。

分接头换接器的传动装置位于顶盖上的消弧线圈，当未将它从回路中断开时也不允许改变调谐值。

(6) 若需要将消弧线圈从一台变压器的中性点倒在另一台变压器上，应先拉后合，不得将消弧线圈同时接在两台变压器中性点上。

因为两台变压器的各项参数不完全相同，如果通过消弧线圈的隔离开关并列两台变压器中性点时，可能形成一定的环流。

(7) 绝对不可同时将两台以上的电力变压器中性点连接到有消弧线圈的中性母线上去，因为当变压器分列运行时在补偿网络内有接地短路时，中性点上的电压U0使网络分开部分的相电压的变化完全相同。

就不可能决定接地短路发生在哪一部分网络内。

(8) 若运行中的变压器与所带的消弧线圈一起停电时，最好先拉开消弧线圈的隔离开关，再停用变压器。

送电时则相反。

2 消弧线圈异常处理(1) 消弧线圈异常情况有消弧线圈声音不正常、套管破裂、严重漏油以及温度显著上升等。

当发现上述现象时，应停用消弧线圈。

消弧线圈运行规程
第一节消弧线圈投入与停止
一、消弧线圈投入与停止运行，应按值长的命令执行。

二、当6KV系统发生接地时，不得停用消弧线圈，禁止消弧线圈的一切操作。

三、消弧线圈测控仪在机组正常运行时，应在自动投入状态。

四、消弧线圈的操作应先操作测控仪，后操作消弧圈刀闸。

五、事故情况下，停机、倒换消弧线圈、测控仪的操作顺序不受限制。

六、下列情况下可将消弧线圈退出运行：
(一)消弧线圈设备故障或检修。

(二)发电机停机。

第二节消弧线圈
一、当停运的机组并列时，先并列发电机、再投入消弧线圈运行。

二、6KV系统发生单相接地时，在寻查故障点进行操作的同时，还应观察测控仪的动作情况，检查消弧线圈及倾听音响。

接地未消除前，每隔30分钟进行外部检查。

如果消弧线圈出现冒烟、着火，一定要通过解列发电机将消弧线圈切离系统（不允许用刀闸切除消弧线圈）。

三、消弧线圈动作后，将动作情况及延续时间记录于交接班日志中。

(一)消弧线圈的定期巡视及外部检查项目，按变压器的规定执行。

(二)消弧线圈本体发生故障需切离系统时，只允许用所接发电机的主开关断开，然后先停测控仪，再拉开消弧线圈刀闸。

四、消弧线圈的设备规范。

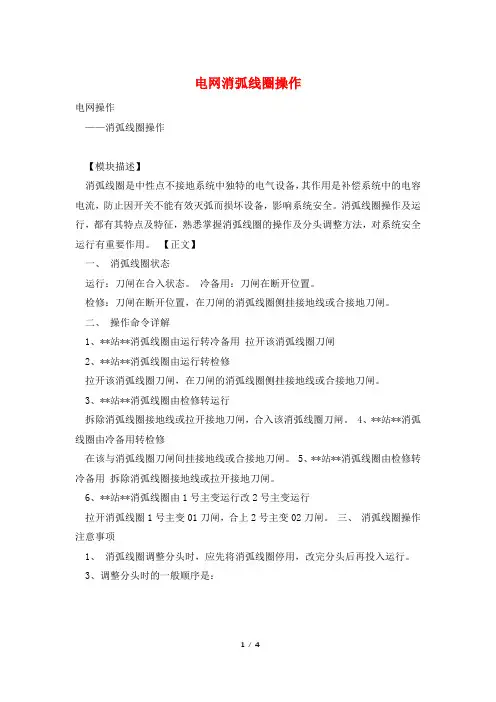

电网消弧线圈操作电网操作——消弧线圈操作【模块描述】消弧线圈是中性点不接地系统中独特的电气设备，其作用是补偿系统中的电容电流，防止因开关不能有效灭弧而损坏设备，影响系统安全。

消弧线圈操作及运行，都有其特点及特征，熟悉掌握消弧线圈的操作及分头调整方法，对系统安全运行有重要作用。

【正文】一、消弧线圈状态运行：刀闸在合入状态。

冷备用：刀闸在断开位置。

检修：刀闸在断开位置，在刀闸的消弧线圈侧挂接地线或合接地刀闸。

二、操作命令详解1、**站**消弧线圈由运行转冷备用拉开该消弧线圈刀闸2、**站**消弧线圈由运行转检修拉开该消弧线圈刀闸，在刀闸的消弧线圈侧挂接地线或合接地刀闸。

3、**站**消弧线圈由检修转运行拆除消弧线圈接地线或拉开接地刀闸，合入该消弧线圈刀闸。

4、**站**消弧线圈由冷备用转检修在该与消弧线圈刀闸间挂接地线或合接地刀闸。

5、**站**消弧线圈由检修转冷备用拆除消弧线圈接地线或拉开接地刀闸。

6、**站**消弧线圈由1号主变运行改2号主变运行拉开消弧线圈1号主变01刀闸，合上2号主变02刀闸。

三、消弧线圈操作注意事项1、消弧线圈调整分头时，应先将消弧线圈停用，改完分头后再投入运行。

3、调整分头时的一般顺序是：（1）在过补偿情况下，增加线路长度，应先改变分头然后投入线路；减少线路长度，应先停线路，后改变分头。

（2）在欠补偿情况下，增加线路长度，应先投入线路然后改变分头；减少线路长度，应先改变分头，后停线路。

4、正常情况下，确认网络不存在单相接地时，方可操作消弧线圈的刀闸，接地时禁止操作消弧线圈。

5、不允许将消弧线圈同时接于两台及以上变压器的中性点上。

6、断开消弧线圈与中性点连接的刀闸时，中性点位移电压应较小，一般不应超过5千伏。

否则，值班调度员应采取电网分割法降低位移电压后，再进行操作。

7、若接地运行超过消弧线圈规定的时间，且上层油温超过90°C时，此时消弧线圈必须退出运行，其方法有两种：一是将故障相进行临时的人工接地，然后将消弧线圈退出运行。

消弧线圈安全运行及操作规程消弧线圈是一种常用于电力系统中进行短路实验和故障分析的设备。

为了保证消弧线圈的安全运行和操作，以下是一些相关的规程。

一、操作人员要求：1.操作人员必须接受专业培训，具备相关的电气知识和操作技能。

2.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。

3.操作人员应具备良好的身体素质和健康状况，不得在疲劳、饮酒、药物影响下进行操作。

4.操作人员必须经过检查确认没有患有因操作电器设备特殊病症，如心脏病、癫痫等，并且没有过敏史。

5.操作人员必须熟悉消弧线圈的结构和工作原理，了解主要操作流程和常见故障处理方法。

二、设备安全运行要求：1.消弧线圈必须在符合相关标准的情况下进行设计、制造和安装，设备应有明确的使用说明书和标识牌。

2.在操作前必须对设备进行全面的检查和测试，确保设备各部件完好，无损坏、松动等情况。

3.设备周围应有明显的安全警示标识，包括高压警示标志、高压禁止标志等。

4.设备必须定期进行维护保养，检查并更换磨损和老化的部件及配件。

5.设备必须接受合格的绝缘测试，以确保其绝缘性能符合要求。

三、操作规程：1.操作前应仔细阅读并熟悉设备的使用说明书和安全警示标识，了解操作流程和注意事项。

2.操作人员必须按照规定的工作程序进行操作，不得擅自更改或省略操作步骤。

3.操作人员应定期检查电源和操作环境，确保符合操作要求，如电源电压稳定、地面干燥等。

4.操作人员应按照设备的额定电流和时间限制进行操作，不得超过设备的额定参数。

5.在操作过程中，应保持设备周围的通风畅通，防止设备过热引发故障。

6.在操作过程中，应保持设备周围干燥，防止水分和湿度影响设备的绝缘性能。

7.在操作过程中，严禁使用金属物品接触设备，以防止触电及导致短路。

8.在操作过程中，应遵守安全操作规范，如不用手触摸设备导线、不带戒指及手表等。

9.在操作结束后，应及时切断电源，并进行设备的清洁和维护，确保设备的正常状态。

供电公司成庄工区川底35KV变电站现场运行操作规程批准：生产部：单位负责人：编制人：林景龙编制单位：成庄工区第一节消弧线圈技术参数一、技术参数：1. 结构特点该成套装置在结构上突破了传统消弧线圈的结构模式，将接地变压器与消弧线圈有机地结合成一体，不仅减小了体积，降低了成本，而且提高了设备的效率，安装、维护更加方便。

此外，其独特的自动跟踪调节功能采用嵌入式系统与可控硅技术相结合的原理来实现，没有机械传动部分，调节、跟踪速度快，噪音低，运行可靠。

2. 使用范围该成套装置适用于6kV或10kV中性点不接地的电网，对电网单相接地的电容电流进行自动跟踪补偿，并可根据设定的脱谐度实现欠补、全补或过补运行。

也可以采用手动运行进行固定补偿。

自动运行时该装置能始终处于最佳补偿状态，使接地故障点的残余无功电流减小到5A以下，因而可显著提高电网供电的安全性和可靠性。

该成套装置对电网对地分布电容比较大，对地绝缘相对薄弱的电缆电网（如煤矿6~10kV电网）尤为重要，它可有效地抑制电弧接地过电压，减少单相接地故障引发相间短路和电缆放炮的几率；此外，还能有效地抑制电弧接地过电压和铁磁谐振过电压。

该成套装置可广泛适用于矿山、冶金、石油、化工等企业及大中城市、农村的6~10kV配电网络。

3. 工作环境✧安装方式：无剧烈震动及爆炸性介质的室内✧海拔高度：≤1000m✧环境温度：-25~55℃✧相对湿度：≤90%（25℃）✧污秽等级：Ⅲ级✧地震烈度：八度第二节：消弧线圈成套装置的结构及原理XBSG系列自动跟踪补偿消弧线圈成套装置由三相五柱消弧线圈、低压电抗器、阻尼电阻箱、控制器及附件、装置壳体等构成。

三相五柱消弧线圈有五个铁芯柱，中间三个铁芯柱绕有高、低压线圈，边柱上没有线圈。

高压绕组采用星形联结，高压侧接电网A、B、C三相，星型联结点接电网地；低压绕组采用开口三角形联结，开口通过可控硅接通小型电抗器，通过接触器接通阻尼电阻。

三相五柱消弧线圈当电网正常工作时，加在三相五柱式消弧线圈上的电压仅为正序，大小相等，相位互差1200，矢量和为零，即消弧线圈星形联结点没有电流入地，正序磁通在中间三个柱之间流通，互为通道，不流经边柱，由于中间三个柱没有气隙，磁阻很小，正序阻抗很大，正序电流很小，其值相当于变压器的空载电流。

交流电弧发生器操作规程范文一、操作前准备1. 操作人员应熟悉交流电弧发生器的结构、性能和操作规程，并经过相关培训；2. 在使用交流电弧发生器之前，必须检查设备是否完好，并确保相关安全装置的正常工作；3. 操作人员应穿戴好相应的个人防护装备，包括安全帽、防护眼镜、隔热手套、防护服等；4. 操作人员在操作前必须清洁双手，并确保操作区域清洁、整洁。

二、操作步骤1. 打开交流电弧发生器的电源开关，确保电源供应正常；2. 按照电弧发生器的操作面板上的指示，设定所需的电弧电流和工作模式；3. 将工作件安装在工作台上，并根据需要进行固定，以确保工作件稳定不移动；4. 操作人员必须正确佩戴面罩和手套，并将手指远离电极；5. 使用适当的工具（如手柄）握住电极，轻轻触碰工作件表面，确保电极与工作件表面接触良好；6. 按下起弧按钮或脚踏开关，使电弧在电极与工作件之间发生；7. 保持适当的焊接速度和焊接角度，以确保焊缝质量和均匀度；8. 注意焊接区域的温度，避免过热或过冷，以免影响焊接质量；9. 在焊接过程中，如发现异常情况（如焊接工艺参数、设备故障等），应立即停止焊接操作，检查和修复设备故障，然后再继续焊接；10. 焊接完成后，及时关闭交流电弧发生器的电源开关，并将设备固定在指定的位置，以确保安全。

三、注意事项1. 在操作交流电弧发生器时，严禁疲劳、酗酒、吸烟等影响操作安全的行为；2. 操作人员离开工作区域时，应关闭电源开关，并保证未有任何电源供应；3. 在操作过程中，应随时检查电弧发生器的工作状态，如发现异常情况应立即停止操作并通知维修人员处理；4. 禁止随意调节电弧发生器的工作参数，如需调整应由经过培训的人员进行；5. 对于工作件上的油漆、涂层等需要移除之物，应采取适当方法进行清除，以免影响焊接质量；6. 在操作电弧发生器时，应确保周围环境干燥、无易燃物质，以免产生危险；7. 在焊接进行中，操作人员应保持注意力集中，严禁分心或离开焊接位置；8. 操作人员应定期对电弧发生器进行清洁和维护，确保设备的正常工作和使用寿命。

输电线路消弧线圈操作注意事项
(1)调整消弧线圈的分接头时，必需根据调度员的命令执行。

(2)需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行和操作人员的人身平安。

分接头调整完后，需经测试导通后才能投入运行。

(3)输电线路的退出或投入，线路从一个电网改接为与另一个电网连接，电网的解列或并列等，凡是涉及的电网都应计算电容电流，核算补偿状况，以确定是否需要重新调整消弧线圈的分接头。

(4)同一补偿电网，若有几台消弧线圈需要调整分接头时，最好不要同时将消弧线圈停用，而应实行停一台调一台，然后再停一台调一台的方法，这样有利于降低过电压。

(5)系统发生单相接地故障时，禁止将消弧线圈退出运行。

此时若消弧线圈本身有故障，应断开变压器断路器，使消弧线圈连同变压器一起退出运行，随后拉开消弧线圈的隔离开关，再投入变压器运行。

不允许在单相接地故障存在时直接分、合消弧线圈的隔离开关，否则有危急存在。

(6)当消弧线圈从一台变压器切换至另一台变压器时，应根据先拉、后合的原则，即先将运行消弧线圈的隔离开关拉开，然后合上需要投入消弧线圈的隔离开关。

禁止将两台或两台以上变压器的中性点经隔离开关联络后用共同的消弧线圈接地。

(7)电网在发生单相接地短路的状况下，不允许用隔离开关切断充
电运行的线路。

(8)失去消弧线圈补偿的电网，应避开进行消弧线圈的倒闸操作。

供电公司成庄工区川底35KV变电站现场运行操作规程批准：生产部:单位负责人:编制人：林景龙编制单位：成庄工区第一节消弧线圈技术参数一、技术参数：1。

结构特点该成套装置在结构上突破了传统消弧线圈的结构模式，将接地变压器与消弧线圈有机地结合成一体，不仅减小了体积，降低了成本,而且提高了设备的效率，安装、维护更加方便.此外，其独特的自动跟踪调节功能采用嵌入式系统与可控硅技术相结合的原理来实现，没有机械传动部分,调节、跟踪速度快，噪音低，运行可靠.2. 使用范围该成套装置适用于6kV或10kV中性点不接地的电网，对电网单相接地的电容电流进行自动跟踪补偿，并可根据设定的脱谐度实现欠补、全补或过补运行。

也可以采用手动运行进行固定补偿。

自动运行时该装置能始终处于最佳补偿状态，使接地故障点的残余无功电流减小到5A以下，因而可显著提高电网供电的安全性和可靠性。

该成套装置对电网对地分布电容比较大，对地绝缘相对薄弱的电缆电网（如煤矿6~10kV电网)尤为重要,它可有效地抑制电弧接地过电压,减少单相接地故障引发相间短路和电缆放炮的几率；此外，还能有效地抑制电弧接地过电压和铁磁谐振过电压。

该成套装置可广泛适用于矿山、冶金、石油、化工等企业及大中城市、农村的6~10kV配电网络.3。

工作环境✧安装方式：无剧烈震动及爆炸性介质的室内✧海拔高度：≤1000m✧环境温度：—25～55℃✧相对湿度：≤90％（25℃)✧污秽等级：Ⅲ级✧地震烈度:八度第二节:消弧线圈成套装置的结构及原理XBSG系列自动跟踪补偿消弧线圈成套装置由三相五柱消弧线圈、低压电抗器、阻尼电阻箱、控制器及附件、装置壳体等构成。

三相五柱消弧线圈有五个铁芯柱，中间三个铁芯柱绕有高、低压线圈，边柱上没有线圈.高压绕组采用星形联结，高压侧接电网A、B、C三相，星型联结点接电网地；低压绕组采用开口三角形联结，开口通过可控硅接通小型电抗器，通过接触器接通阻尼电阻.三相五柱消弧线圈当电网正常工作时,加在三相五柱式消弧线圈上的电压仅为正序,大小相等，相位互差1200,矢量和为零,即消弧线圈星形联结点没有电流入地，正序磁通在中间三个柱之间流通，互为通道，不流经边柱,由于中间三个柱没有气隙，磁阻很小,正序阻抗很大，正序电流很小，其值相当于变压器的空载电流.当电网发生单相接地故障时，加在三相五柱式消弧线圈上的电压可分解为正序分量和零序分量，电网有零序电压产生。

消弧线圈的调度运行消弧线圈（也叫断弧器）是用于抑制电力设备开关闪烁和保护开关的关键部件。

在电网中，断路器是电力系统的重要组成部分，已成为输电、变电和配电系统中必不可少的设备之一。

然而，断路器在使用过程中，由于电气数值变化等原因，常会发生开关失效现象，产生弧光或火花，甚至会导致电网故障。

为了有效地解决这些问题，需要对断路器进行调度运行。

下文将从三个方面详细介绍消弧线圈的调度运行。

1. 调度运行前的准备工作在进行消弧线圈的调度运行前，需要充分了解断路器的型号、技术参数和运行规程，进行周密的检查和维护工作。

具体包括以下几个方面：1.1 检查电极和触头断路器的电极和触头应该进行检查，保持清洁。

电极表面的氧化物或腐蚀物应该清除干净，无明显裂痕或损坏。

1.2 检查机械部件对断路器的机械部件进行检查，确保紧固件牢固可靠。

另外，应定期对断路器进行加油、换油等保养工作。

1.3 检查接线处对断路器的接线处进行检查，确保电缆连接良好、无漏电等安全隐患。

1.4 做好安全措施在调度运行前，应全面做好安全措施，如戴好绝缘手套、静电服、安全帽等，以避免因操作不当或情况变化导致的安全事故。

2. 调度运行中的注意事项2.1 控制马达运行在进行消弧线圈的调度运行中，应严格控制马达的运行速度和负载，以保证消弧线圈的电气性能和安全性。

2.2 监测电流、电压和温度等参数在运行过程中，应时刻监测断路器的电流、电压、温度等参数，及时发现和处理异常情况，以避免电气事故的发生。

2.3 正确操作运行开关在调度运行中，应正确操作运行开关，避免误操作，以确保消弧线圈的运行效果。

2.4 做好记录和报告在调度运行过程中，应做好详细记录、及时反馈和上报情况，以利于后续的数据分析和问题处理等工作。

3. 调度运行后的处理在消弧线圈的调度运行后，应及时对设备进行检查、保养、维护和故障排除等处理工作，建立定期检查和维护制度，以保证断路器的长期安全运行。

3.1 维护保养对断路器进行维护保养工作，如清洗、润滑、调整等，保持设备的良好状态。
