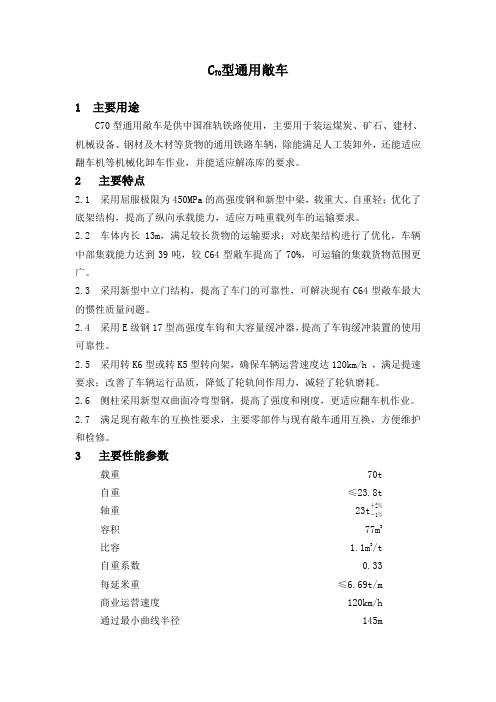

C70型通用敞车1 主要用途C70型通用敞车是供中国准轨铁路使用，主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆，除能满足人工装卸外，还能适应翻车机等机械化卸车作业，并能适应解冻库的要求。
2 主要特点2.1 采用屈服极限为450MPa的高强度钢和新型中梁，载重大、自重轻；优化了底架结构，提高了纵向承载能力，适应万吨重载列车的运输要求。
2.2 车体内长13m，满足较长货物的运输要求；对底架结构进行了优化，车辆中部集载能力达到39吨，较C64型敞车提高了70%，可运输的集载货物范围更广。
2.3 采用新型中立门结构，提高了车门的可靠性，可解决现有C64型敞车最大的惯性质量问题。
2.4 采用E级钢17型高强度车钩和大容量缓冲器，提高了车钩缓冲装置的使用可靠性。
2.5 采用转K6型或转K5型转向架，确保车辆运营速度达120km/h ，满足提速要求；改善了车辆运行品质，降低了轮轨间作用力，减轻了轮轨磨耗。
2.6 侧柱采用新型双曲面冷弯型钢，提高了强度和刚度，更适应翻车机作业。
2.7 满足现有敞车的互换性要求，主要零部件与现有敞车通用互换，方便维护和检修。
3 主要性能参数载重70t自重≤23.8t轴重23t＋2％－1％容积77m3比容 1.1m3/t自重系数0.33每延米重≤6.69t/m商业运营速度120km/h通过最小曲线半径145m全车制动倍率11.2全车制动率(常用制动位)空车19.4%重车17.4% 限界：符合GB146.1-1983《标准轨距铁路机车车辆限界》的规定4 主要尺寸车辆长度13976mm车辆定距9210mm车辆最大宽度3242mm车辆最大高度3143mm车体内长13000mm车体内宽上侧板处2892mm连铁处2792mm 车体内高2050mm地板面距轨面高(空车) 1083mm车钩中心线高(空车) 880mm门孔尺寸（宽×高）侧开门孔1620mm×1900mm下侧门孔1250mm×951mm 固定轴距转K6型1830mm转K5型1800mm 车轮直径840mm5 主要结构该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。

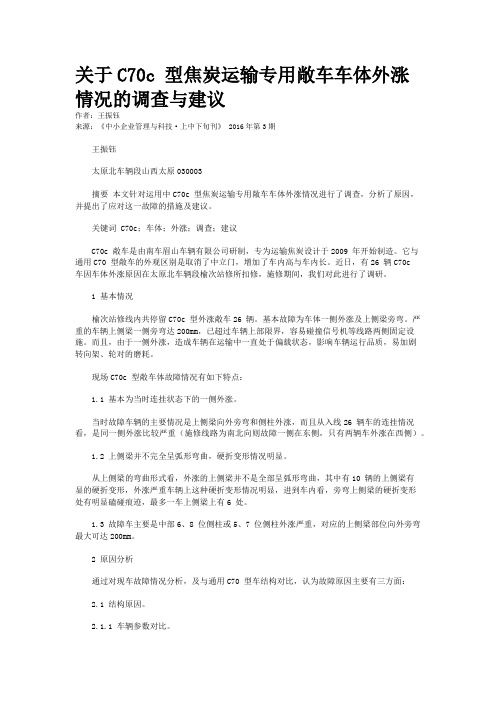

关于C70c 型焦炭运输专用敞车车体外涨情况的调查与建议作者：王振钰来源：《中小企业管理与科技·上中下旬刊》 2016年第3期王振钰太原北车辆段山西太原030003摘要本文针对运用中C70c 型焦炭运输专用敞车车体外涨情况进行了调查，分析了原因，并提出了应对这一故障的措施及建议。
关键词 C70c；车体；外涨；调查；建议C70c 敞车是由南车眉山车辆有限公司研制，专为运输焦炭设计于2009 年开始制造。
它与通用C70 型敞车的外观区别是取消了中立门，增加了车内高与车内长。
近日，有26 辆C70c车因车体外涨原因在太原北车辆段榆次站修所扣修，施修期间，我们对此进行了调研。
1 基本情况榆次站修线内共停留C70c 型外涨敞车26 辆。
基本故障为车体一侧外涨及上侧梁旁弯。
严重的车辆上侧梁一侧旁弯达200mm，已超过车辆上部限界，容易碰撞信号机等线路两侧固定设施。
而且，由于一侧外涨，造成车辆在运输中一直处于偏载状态，影响车辆运行品质，易加剧转向架、轮对的磨耗。
现场C70c 型敞车体故障情况有如下特点：1.1 基本为当时连挂状态下的一侧外涨。
当时故障车辆的主要情况是上侧梁向外旁弯和侧柱外涨，而且从入线26 辆车的连挂情况看，是同一侧外涨比较严重（施修线路为南北向则故障一侧在东侧，只有两辆车外涨在西侧）。
1.2 上侧梁并不完全呈弧形弯曲，硬折变形情况明显。
从上侧梁的弯曲形式看，外涨的上侧梁并不是全部呈弧形弯曲，其中有10 辆的上侧梁有显的硬折变形，外涨严重车辆上这种硬折变形情况明显，进到车内看，旁弯上侧梁的硬折变形处有明显磕碰痕迹，最多一车上侧梁上有6 处。
1.3 故障车主要是中部6、8 位侧柱或5、7 位侧柱外涨严重，对应的上侧梁部位向外旁弯最大可达200mm。
2 原因分析通过对现车故障情况分析，及与通用C70 型车结构对比，认为故障原因主要有三方面：2.1 结构原因。
2.1.1 车辆参数对比。
C70c、C70 型车同为70 吨级敞车，装用相同的转向架、轮对和车钩缓冲装置。
C70型通用敞车1 主要用途C70型通用敞车是供中国准轨铁路使用，主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆，除能满足人工装卸外，还能适应翻车机等机械化卸车作业，并能适应解冻库的要求。
2 主要特点2.1 采用屈服极限为450MPa的高强度钢和新型中梁，载重大、自重轻；优化了底架结构，提高了纵向承载能力，适应万吨重载列车的运输要求。
2.2 车体内长13m，满足较长货物的运输要求；对底架结构进行了优化，车辆中部集载能力达到39吨，较C64型敞车提高了70%，可运输的集载货物范围更广。
2.3 采用新型中立门结构，提高了车门的可靠性，可解决现有C64型敞车最大的惯性质量问题。
2.4 采用E级钢17型高强度车钩和大容量缓冲器，提高了车钩缓冲装置的使用可靠性。
2.5 采用转K6型或转K5型转向架，确保车辆运营速度达120km/h ，满足提速要求；改善了车辆运行品质，降低了轮轨间作用力，减轻了轮轨磨耗。
2.6 侧柱采用新型双曲面冷弯型钢，提高了强度和刚度，更适应翻车机作业。
2.7 满足现有敞车的互换性要求，主要零部件与现有敞车通用互换，方便维护和检修。
3 主要性能参数载重70t自重≤23.8t轴重23t＋2％－1％容积77m3比容 1.1m3/t自重系数0.33每延米重≤6.69t/m商业运营速度120km/h通过最小曲线半径145m全车制动倍率11.2全车制动率(常用制动位)空车19.4%重车17.4% 限界：符合GB146.1-1983《标准轨距铁路机车车辆限界》的规定4 主要尺寸车辆长度13976mm车辆定距9210mm车辆最大宽度3242mm车辆最大高度3143mm车体内长13000mm车体内宽上侧板处2892mm连铁处2792mm 车体内高2050mm地板面距轨面高(空车) 1083mm车钩中心线高(空车) 880mm门孔尺寸（宽×高）侧开门孔1620mm×1900mm下侧门孔1250mm×951mm 固定轴距转K6型1830mm转K5型1800mm 车轮直径840mm5 主要结构该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。
C型通用敞车 The latest revision on November 22, 2020C70型通用敞车1 主要用途C70型通用敞车是供中国准轨铁路使用，主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆，除能满足人工装卸外，还能适应翻车机等机械化卸车作业，并能适应解冻库的要求。
2 主要特点采用屈服极限为450MPa的高强度钢和新型中梁，载重大、自重轻；优化了底架结构，提高了纵向承载能力，适应万吨重载列车的运输要求。
车体内长13m，满足较长货物的运输要求；对底架结构进行了优化，车辆中部集载能力达到39吨，较C64型敞车提高了70%，可运输的集载货物范围更广。
采用新型中立门结构，提高了车门的可靠性，可解决现有C64型敞车最大的惯性质量问题。
采用E级钢17型高强度车钩和大容量缓冲器，提高了车钩缓冲装置的使用可靠性。
采用转K6型或转K5型转向架，确保车辆运营速度达120km/h ，满足提速要求；改善了车辆运行品质，降低了轮轨间作用力，减轻了轮轨磨耗。
侧柱采用新型双曲面冷弯型钢，提高了强度和刚度，更适应翻车机作业。
满足现有敞车的互换性要求，主要零部件与现有敞车通用互换，方便维护和检修。
3 主要性能参数载重70t自重≤轴重23t ＋2％－1％容积77m3比容t 自重系数每延米重≤m 商业运营速度120km/h 通过最小曲线半径145m 全车制动倍率全车制动率(常用制动位)空车%重车%限界：符合《标准轨距铁路机车车辆限界》的规定4 主要尺寸车辆长度13976mm 车辆定距9210mm 车辆最大宽度3242mm 车辆最大高度3143mm车体内长13000mm车体内宽上侧板处2892mm连铁处2792mm车体内高2050mm地板面距轨面高(空车) 1083mm车钩中心线高(空车) 880mm门孔尺寸（宽×高）侧开门孔1620mm×1900mm下侧门孔1250mm×951mm固定轴距转K6型1830mm转K5型1800mm车轮直径840mm5 主要结构该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。
