《声卡与音箱》课件2

《声卡与音箱》课件2
根据声卡和音箱的性能，选式
有线连接
使用音频线将声卡与音箱连接， 确保音频线质量良好，避免信号 干扰。
无线连接
通过蓝牙、Wi-Fi等无线技术将声 卡与音箱连接，方便灵活，但需 考虑信号稳定性。
声卡与音箱的音效调整
音效设置
根据个人喜好和需求，在声卡和 音箱上调整音效设置，如低音、
05
常见问题解答
如何解决声卡与音箱的噪音问题？
总结词
解决声卡与音箱的噪音问题需要从多个方 面入手，包括硬件设备、音频线材、驱动 程序和音频设置等。
调整音频设置
在音频设置中，适当调整低通滤波器、均 衡器和音量控制等参数，以优化音质和降 低噪音。
检查硬件设备
确保声卡和音箱的连接线插紧，避免因接 触不良产生噪音。同时，检查声卡和音箱 的接地是否良好，确保设备稳定运行。
效果。
声道数量
根据个人需求选择合适的声道数 量，如立体声、环绕声等。
功率和阻抗
了解音箱的功率和阻抗，以便选 择合适的功放或声卡驱动。
参考专业评测与用户评价
阅读专业评测文章，了解声卡 与音箱的性能优劣和特点。
查看用户评价和口碑，了解产 品的实际使用体验和可靠性。
对比不同产品价格和性能，以 找到性价比最高的声卡与音箱 组合。
音箱的分类
根据使用场合，音箱 可以分为家用音箱、 专业音箱和便携式音 箱等。
根据声道数量，音箱 可以分为2.0声道、 2.1声道、5.1声道等 。
根据发声原理，音箱 可以分为电动式、电 磁式、压电式、静电 式等。
音箱的工作原理
音箱的工作原理是将音频信号转换为 声音。音频信号通过电磁感应原理或 压电效应等将电能转换为机械能，使 振膜产生振动，从而产生声音。

声卡和音箱

声卡和音箱
声卡和音箱构成了计算机系统的音频系统，让计算
机可以发出各种美妙的声音，让人们享受多媒体带来的 快乐。
多媒体计算机是指能综合处理多媒体信息载体的计
算机。要想让计算机发出声音，声卡是必不可缺少的设 备之一。 声音由音高、音量、音色三要素组成。声卡是实现声波/ 数字信号转换的硬件设备。音箱则是声音的再现设备。
2020/8/8
4/28
4.3.3 声卡的性能指标
声卡输出音质的好坏取决于声卡的性能高低， 而声卡的性能高低则主要由下面一些指标来决定。
1.数字音频采样频率
数字音频采样频率是指把模拟的音频信号转换成 数字信号，并存放在存储器中的过程。由于数字表示 的声音是断续的，把模拟量转换成数字量时，每隔一 个时间间隔在模拟声音波形上取一个幅度值，称之为 采样，其时间间隔称为采样周期。常见的抽样频率有 8kHz，11.025kHz，22.05kHz，16kHz，37.8kHz， 44.1kHz（CD），48k（DVD）Hz等。
2020/8/8
8/28
5.MIDI规格
电子乐器数字化接口，是一组由MIDI生产商 协会（MIDI Manufacturers Association）制定给 所有MIDI仪器制造商的音色及打击乐器排列表。 它包括128个标准音色和81个打击乐器排列。
6.数字信号处理
数字信号处理（Digital Signal Processing， DSP）是指声卡中专门处理声音效果的芯片，常常 又被称为效果器，由于价格比较昂贵，通常只在高 档的声卡中才有。如果对声卡声音的产生及录制有 专业要求，可以考虑使用带有DSP的声卡。
2020/8/8
10/28
8.信噪比
信噪比（Signal to Noise Ratio，SNR）是一 个诊断声卡抑制噪声能力的重要指标。通常，有 用信号与噪声信号功率的比值就是SNR，单位是 dB。SNR值越大则声卡的滤波效果越好。按照微 软在PC98中的规定，SNR至少要大于93dB才符合 标准。从AC’97开始，声卡中的ADC，DAC必须 与混音器及数字音效芯片分离。

声卡音箱

声卡音箱

反馈联系邮箱：
roidon@ my@
一、声卡（参数：采样位数，采样频 率，复音数量）
采样位数：是指声卡在处理音频信号时所使用的 数字信号的位数，反映对信号描述的精度。一 般是16bit或32 bit. 采样频率：是指计算机每秒采集声音样本的数 量。标准的采样频率：
11.025khz(语音) 22.05khz (音乐) 44.1khz(高保真)
S/PDIF: 是由Sony与Philips公司联合制定的一种数字音频输出接口。 上：同轴电缆接口 下：光纤接口
一、声卡（独立声卡的音频接口）
创新SB Live!5.1
从左到右： 橙色：中置与低音 蓝色：音频输入 红色：麦客风 绿色：前置音箱 黑色：后置音箱 最后是：midi接口
一、声卡（独立声卡的音频接口）
ቤተ መጻሕፍቲ ባይዱ
复音数量：声卡能够发出不同声音的数量。
二、音箱(2.0)
三诺N-20G十年典藏版音箱
二、音箱(2.1)
漫步者 R201T06
卫星箱： 92×148×115mm 低音炮： 158×200×286mm
二、音箱(2.1)
麦博（Microlab）FC530U
低音 炮：242×300×280mm 卫星箱：110×200×135mm
集成声卡: 翔升主板板载声卡芯片ALC883
一、声卡（示例）
独立声卡(PCI接口)：华硕XONAR D2
一、声卡（示例）
外置声卡(USB接口)：创新X-Fi
一、声卡（主板上的音频接口）
橙色：中置/重低音喇叭接头。 黑色：后置环绕喇叭接头。 灰色：侧边环绕喇叭接头。
蓝色：音频输入端口。 绿色： 音频输出端口用于连接耳 机或音箱。 粉色：麦克风端口。

声卡与音箱 课件

声卡与音箱 课件

８.6 音箱的性能指标
1、 额定功率：音箱长时间承受这一数值的功率而不致受损，是音箱安全指标。
2、 频响范围：频率范围是指最低有效声音频率到最高有效声音频率之间的范
围，单位为赫兹（Hz）。频率响应的单位是分贝（dB），其值越小，表明音箱的 失真越小。
3、信噪比：信噪比是指音箱回放的正常声音信号与无信号时噪声信号强度的比
值，用dB表示。
4、 灵敏度：灵敏度越高，音箱的性能就越好。音箱的灵敏度每差3dB，输出的
声压就相差一倍。一般以87dB为中灵敏度，84dB以下为低灵敏度，90dB以上为高 灵敏度。
5、谐波失真：谐波失真是指在音箱工作过程中，由于会产生谐振现象而导致
音箱重放声音时出现失真。
８.7 音箱的选购
１、使用目的明确：确定使用场所和自身的
1ac97规范的来源早期声卡是比较贵的随着cpu处理能力越来越强大intel于1996年发布了ac97标准它把声卡中成本最高的dsp数字信号处理器给去掉了而是通过特别编写的驱动程序让cpu来负责承担它的任务

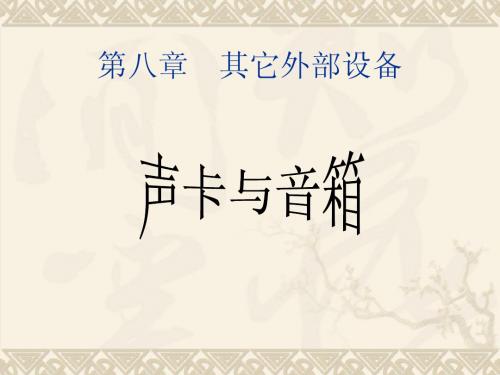

第八章 其它外部设备
目前计算机的外部设备向多样化、智能化、功能复杂化、 高可靠性的方向发展
声卡：又称音频卡，是实现声波/数字信号相互转换的 一种硬件。 声卡的基本功能：把原始的声音信号加以转换，输出 到音箱、耳机等声音设备。

8.5 音箱的作用及分类
1、按音箱数量(声道数量)分 ：按音箱数量可以把音箱分为 2.0音箱（双声道立体声）、2.1音箱、4.1音箱、5.1音箱、 6.1音箱和7.1音箱等几种类型。
8.5.1 音箱的分类来自２、按使用场合分：按音箱的使用场合可以把音箱分为 专业音箱和家用音箱两大类。
３、按音箱的材质分：按音箱使用的材质分类，可以把 音箱分为塑料材质音箱和木质音箱。 ４、按放音频率分为：全频音箱、低音音箱和超低音箱

第10章声卡与音箱新

第10章声卡与音箱新

•
当今PC音频的进一步发展变化将主要体现在以下4个方面： · ISA声卡向PCI声卡过渡 · 更为逼真的回放效果
· 高质量的3D音效
· 转向USB音频设备
二、声卡的工作原理
• 近年来声卡成长快速, 目前各类厂牌的声卡非常多 ，但是就声卡的一些基本原理来看, 其实都是一样的, 所以我们将从声音的数字化开始介绍, 进而说明声卡 的基本原理及对声音的处理流程。
• 世界上第一块声卡——声霸卡，是由新加坡创新公司董事长 沈望傅先生发明的。这只声卡在当时引起了一场轰动。有的人认 为，这是一个很好的开端，因为PC终于可以“说话”了，并联 想到将来多媒体PC的模样。但另有一些人却认为，这只是一场 闹剧（因为当时的声卡根本不能够发出很真实的声音）。但是， 10年过后，正如前者所预料的，多媒体PC成了现今的标准，每 个人都能利用自己的PC来听CD、玩有声游戏、通过Iphone等网 络电话来交谈，几乎每一样事情都和PC音频发生关系。现在看 起来，PC如果没有了声卡，也就没有了缤纷多彩的多媒体世界 。
三、声卡类型
• 大多数声卡输入输出接口都是一样的。通过小型插 孔连接器将声音信号输出给喇叭、耳机或立体声系统 ，同时也从话筒、CD唱机、磁带式录音机或立体声 音响输入声音。下图显示了声卡上的4种类型连接器 。
声卡发展至今，主要分为板卡式、集成式和外置式三 种接口类型，以适用不同用户的需求，三种类型的产品各 有优缺点。 板卡式：卡式产品是现今市场上的中坚力量，产品涵 盖低、中、高各档次，售价从几十元至上千元不等。早期 的板卡式产品多为ISA接口，由于此接口总线带宽较低、功 能单一、占用系统资源过多，目前已被淘汰；PCI则取代了 ISA接口成为目前的主流，它们拥有更好的性能及兼容性， 支持即插即用，安装使用都很方便。

声卡及音箱

声卡及音箱

• 7.1.3 声卡的分类 • • 1.按照总线接口分类 1.按照总线接口分类 以前的声卡总线接口是 ISA和 PCI两种，随着技术的 发展，USB和IEEE1394接口的声卡成为主流。目前市场上主 板一般都集成声卡，非专业人士已经够用。
•
2.按照主芯片分类 2.按照主芯片分类
• （1）CREATIVE系列芯片 CREATIVE系列芯片 • （2）ESS系列芯片 ESS系列芯片 • （3）YAMAHA系列芯片 YAMAHA系列芯片 • 其主要芯片有: 其主要芯片有: YMH-724、YMH-740、YMH-744等。
• • • • • • •
4.双工 4.双工 双工表示在同一条线上能否实现双向传输信号。 如果可以双方传送数据，但在同一时间内只能朝一个 方向传输，这种情况被叫做半双工 半双工。 半双工 如果可以同时收发信息，就叫做全双工 全双工。 全双工 5.3D音效API 5.3D音效API 音效 声卡的3D音效有两个最重要因素，即定位和交互。 定位即让人们准确地判断出声音的来源，可以通过预 定位 选录制声音，再进行特定的解码来实现。
• • •
3.谐波失真 3.谐波失真 谐波失真是指音箱在工作过程中，由于会产生谐振现象而导致音 箱重放声音时出现失真。 4.灵敏度 4.灵敏度
• • • • • • •
灵敏度也是衡量音箱性能的一个技术指标。该指标越高，音箱的 性能就越好，成本自然也就越高。 5.功率 5.功率 音箱功率指标严格来讲又有标称输出功率和最大瞬间输出功率之 分。 前者就是额定输出功率， 前者就是额定输出功率，它可以解释为音箱谐波失真在标准范围 内变化、音箱能长时间安全工作时输出功率的最大值; 峰值” 输出功率， 后者是指音箱的 “峰值” 输出功率，它解释为音箱接受信号输 入时，在保证音箱不受损坏的前提下瞬间所能承受的输出功率最大值。 6.信噪比 6.信噪比 信噪比是指音箱回放的正常声音信号强度与噪声信号强度的比值。

第十章 声卡与音箱PPT课件


二、声卡的类型和结构
14、电话自动应答设备接口 TAD与MODEM卡上的相应端口相连接，配合软件可使 微机具备电话自动应答功能。
三、声卡的基本原理
1、声音的数位化 声卡最基本的功能就是要把所录到的模拟信号转换成 计算机可以接受的数字信号，以及把处理完成的数字 音源信号转换成模拟音源信号输出，一般将这两种过 程称作：ANALOG-TO-DIGITAL CONVERSION （ADC，模数转换）与DIGITAL-ANALOG CONVERSION（DAC，数模转换）。
9、第二个线性输出插孔 用于连接后端音箱，四声道以上的声卡都会有两个线 性输出插孔。
10、游戏/MIDI插口 用于连接游戏杆，手柄，方向盘等外接游戏控制器， 也可连接外部MIDI乐器，配以专用软件可将微机作为 桌面音乐制作系统使用。
二、声卡的类型和结构
11、数字CD音频输入接口 S/PDIF两针同轴线圆形接口，是SONY公司与PHILPS 公司联合制定的民用、AES/EBU接口。一般在数字音 响设备、MD播放机和MP3播放机都会有Digital Out的 端子，这样就可以通过它直接输入到声卡，再通过软 件的控制实现数字声音信号的输入、输出全部功能。
按照声卡与主机的接口，分为：ISA声卡、PCI声卡和USB 声卡。
按照声取样分辨率的位数不同，分为：8位声卡、准16位 声卡、真16位声卡。
按照声卡功能的不同，分为：单声道声卡、准立体声卡、 真立体声声卡等。
声卡芯片是声卡最关键的部件，也可以根据声卡芯片的型 号来分类。
按照其性能和价格，又分为：低档、中档和同档声卡。
二、声卡的类型和结构
2、功率放大芯片 从声音处理片出来的信号还不直接推动扬声器放出声音， 绝大多数声卡都带有功率放大芯片来实现这一功能。声 卡上的功放型号多为XX2025，功率为2*2W，音质一般。 由于它在放大声音，音乐等信号的过程中也同时放大了 噪声信号，所以从其输出端转较大。比较简单的解决方 法是过功放，利用声卡上红路输出端口连接音响，这样， 音质的好坏就直接取决于声音处理芯片和外接的音响设 备的档次了。

计算机硬件,声卡与音响共36页文档

侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
计算机硬件,声卡与音响
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、声卡的类型和结构
2、功率放大芯片 从声音处理片出来的信号还不直接推动扬声器放出声音， 绝大多数声卡都带有功率放大芯片来实现这一功能。声 卡上的功放型号多为XX2025，功率为2*2W，音质一般。 由于它在放大声音，音乐等信号的过程中也同时放大了 噪声信号，所以从其输出端转较大。比较简单的解决方 法是过功放，利用声卡上红路输出端口连接音响，这样， 音质的好坏就直接取决于声音处理芯片和外接的音响设 备的档次了。
二、声卡的类型和结构
二、声卡的类型和结构
1、声卡的数字信号处理芯片
声卡的数字信号处理芯是声卡的核心部件。 在主芯片上都标示有商标，芯片型号，生 产日期，编号，生产厂商等重要信息。这 负责将模拟信号转换为数字信号和将数字 信号转化为模拟信号。DSP的功能主要是 对声波的取样和回放的控制，处MIDI指 令等。有些声卡的DSP还具有混响，合声， 音场调整等功能。
音效全成装置
在声音信号未经过DAC转换之前都是数字式的，可以将几 个数字信号音源组合出各种声音而产生音效，这就是一般 所称的FM(调频)。 声卡对声音的处理流程
当一个音源输入后，会先经过滤波器做预先的取样、模拟 转数字的变换，再由数字信号处理芯片负责将此音源做各 种处理，再经过数字转模拟的变换而输出。
3、MIDI MIDI(乐器数字化接口)，是一种用于计算机与电子乐器之 间进行数据交换的通信标准。
四、声卡的主要性能指标
声卡的主要的作用之一是对声音信息进行录制与回放， 在这个过程中采样的位数和采样的频率决定了声音采集
的质量。
1、采样的位数 采样位数可以理解为声卡处理声音的精度。这个数值越 大，精度就越高，录制和回放的声音就越真实。在微机 上录音的本质就是把模拟声音信号转换成数字信号。反 之，在播放时则是把数字信号还原成模拟声音信号输出。
5、线性输入插孔
将来自收音机、随身听或电视机等任何部音频设
备的声音信号输入电脑。可用于录制电视节目伴 音、将磁带转成MP3等。Line In端口能够将口质 较好的声音，音乐信号输入到声音处理芯片，通 过计算机的控制将该号录制成一个文件。通常该 端口连接音响设备（CD、功放和彩电等）的Line Out端。
二、声卡的类型和结构
14、电话自动应答设备接口 TAD与MODEM卡上的相应端口相连接，配合软件可使 微机具备电话自动应答功能。
三、声卡的基本原理
1、声音的数位化 声卡最基本的功能就是要把所录到的模拟信号转换成 计算机可以接受的数字信号，以及把处理完成的数字 音源信号转换成模拟音源信号输出，一般将这两种过 程称作：ANALOG-TO-DIGITAL CONVERSION （ADC，模数转换）与DIGITAL-ANALOG CONVERSION（DAC，数模转换）。
2、采样的频率 采样频率是指录音设备在一秒钟内对声音信号的采样次
数，采样频率越高声音的还原就越真实越自然。
四、声卡的主要性能指标
3、信噪（S/N）比 信噪比是音频产品中最常见的一个指标，通常是用来度 量声音信号的品质，它是在音频线路中某一个参考点播 放信号的功率与没有信号时原有噪声功率的比值，单位 是DB。
第十章 声卡与音箱
什么是声卡？
声卡（Sound Card）也称音频卡，是多媒体 电脑的主要部件之一，它包含记录和播放 声音所需的硬件。
一、声卡的分类
按照声是否为单独一块扩展卡分为：扩展声卡与板载声卡。 板载声卡又分为：硬声卡和软声卡。
按照声卡是安装在机箱内还是放置到机箱外，分为：内置 声卡与外置声卡。
按照声卡与主机的接口，分为：ISA声卡、PCI声卡和USB 声卡。
按照声取样分辨率的位数不同，分为：8位声卡、准16位 声卡、真16位声卡。
按照声卡功能的不同，分为：单声道声卡、准立体声卡、 真立体声声卡等。
声卡芯片是声卡最关键的部件，也可以根据声卡芯片的型 号来分类。
按照其性能和价格，又分为：低档、中档和同档声卡。
12、辅助音频输入口 负责把来自电视卡、DVD解压卡、MPEG编/解码卡等 设备的声音信号输和入声卡。这样就可使各种设备输 出的声音信号都通过声卡送至音箱，避免反复插拔信 号线之苦。
13、CD音频连接器 位于声卡的中上部，通常是3针或4针的小插座，与CDROM的相应端口连接，实现CD音频信号的直接播放。
3、总线接口 声卡插入到主板上的上的一端称为总线连接端口，它是 声卡与计算机互相交换信息的桥梁。根据总线的不同， 声卡分为两大类，一种是ISA声卡，另一种是PCI声卡。
二、声卡的类型和结构
4、数字输出插孔
用于输出数字音频信号。配合声卡上的AC-3解码 功能，输出数字音效，令观赏DVD等影片时更加 逼真。
二、声卡的类型和结构
6、话筒输入插孔 接连筒作为声音输入设备，用于录音，娱乐及语音识 别等。如果要打网络电话，唱卡拉OK，也少不了它。
7、线性输出插孔 它负责将声卡处理好的声音信号输出到有源音箱，耳 机或其他音频放大设备，这是第一个输出孔，用于连 接前端音箱。
8、扬声器输出插孔 用于连接无源音箱。
2、基本原理介绍 输入、INE OUT、MIC/SPEAKER OUT
两组输入、输出插孔及一个15PIN的MIDI接头。 模拟-数字/数字-模拟（AD/DA）转换
三、声卡的基本原理
数字信号处理芯片(DSP) DSP是一种数字信号处理芯片，DSP的功通常包括了取样 频率的控制、对声音的录制与播放控制、处理MIDI指令 等
9、第二个线性输出插孔 用于连接后端音箱，四声道以上的声卡都会有两个线 性输出插孔。
10、游戏/MIDI插口 用于连接游戏杆，手柄，方向盘等外接游戏控制器， 也可连接外部MIDI乐器，配以专用软件可将微机作为 桌面音乐制作系统使用。
二、声卡的类型和结构
11、数字CD音频输入接口 S/PDIF两针同轴线圆形接口，是SONY公司与PHILPS 公司联合制定的民用、AES/EBU接口。一般在数字音 响设备、MD播放机和MP3播放机都会有Digital Out的 端子，这样就可以通过它直接输入到声卡，再通过软 件的控制实现数字声音信号的输入、输出全部功能。
