2012-2013学年第2学期电磁兼容试卷(A卷)

电磁兼容培训试卷
姓名日期分数………………………………………………………………………………………………….
一、选择题（共10题，每题5分，共50分）
1、电磁兼容性预测算法的四级筛选（）。

A、幅度筛选
B、频率筛选
C、详细分析
D、性能分析
E、因果分析
2、下面属于常见的抑制电磁干扰技术的（）。

A、接地
B、屏蔽
C、线束短接
D、滤波
3、构成电磁干扰的三要素是（）。

A、干扰源
B、传输通道
C、接收器 D 、辐射干扰
4、电磁兼容裕量是指抗扰度限值和之间的差值（）。

A、发射限值
B、传导限值
C、电压限值
D、电流限值
5、随着频率的，孔隙的泄露越来越严重。

因此。

金属网对微波或者超高频不具备屏蔽性能（）。

A、减小 B 、增加 C、不变
二、判断题（共5题，每题10分，共50分）
1、电磁干扰耦合通道非线性作用模式有互相调制、交叉调制、直接混频（）。

2、电磁屏蔽的材料主要由它的电导率和磁导率所决定（）。

3、多级电路的接地点应该在高平级电路输入端（）。

4、电子设备的信号接地方式有单点接地、多点接地、混合接地和悬浮接地。

其中。

若设备工作频率高于10MHZ，应采用多点接地方式（）。

5、静电屏蔽必须具备完整的屏蔽导体和良好的接地（）。

答案：选择题1-5
ABCD ABD ABC A B 判断题
1-5。

2012-2013学年第 1学期末考试试题答案及评分标准（A 卷）课程名称：电磁场与电磁波使用班级：10050641X ，10050642X ，10050643X ，10050644X,10050741X ，10050742X ,10050743X一、根据自己的理解，解释下列词语（每题5分共20分）1、坡印廷矢量H E S ⨯=2、极化在外电场的作用下，电介质中的非极性分子的正负电荷中心发生相对位移，极性分子的电矩发生转向，这时它们的等效偶极矩矢量和不再为0，这种情况成为电介质的极化。

3、静态场场量不随时间发生变化的场称为静态场。

如电位场、静电场等。

4、平面电磁波场量只是波的传播方向和时间的函数，在与波传播方向垂直的平面无变化。

二、简答题（每题5分，共30分）1、根据自己的理解，说明镜像法解题的原理？用位于场域边界外虚设的较简单的镜像电荷分布来等效替代该边界上未知的较为复杂的电荷分布，在保持边界条件不变的情况下，将边界面移去，从而将原含该边界的非均匀媒质空间变换成无限大单一均匀媒质的空间，使分析计算过程得以明显简化的一种间接求解法。

2、简述方向导数和梯度关系？标量场沿某一方向的方向导数等于梯度在该方向上的投影。

3、简述正弦平面电磁波电场方向、磁场方向、传播方向关系？H E S ⨯=4、简述波的偏振有几种？各产生条件？直线偏振、圆偏振、椭圆偏振当构成电场强度矢量的两个相互垂直的分量的相位相同或相差0180时，电场强度矢量的极化方式为线偏振；当这两个相互垂直的分量的相位相差090且振幅相等时，电场强度矢量的偏振方式为圆偏振；当这两个相互垂直的分量的振幅和相位均为任意时，电场强度矢量的偏振方式为椭圆偏振。

5、简述理想导电煤质中，磁场和电场相位关系？在理想导电媒质中，电场强度和磁场强度在空间上虽然仍互相垂直，但在时间上有相位差，二者不再同相，电场强度相位超强磁场强度相位4π。

6、写出麦克斯韦四大方程积分或微分形式，说明物理意义及作用？ 麦克斯韦第一方程，表明传导电流和变化的电场都能产生磁场麦克斯韦第二方程，表明变化的磁场产生电场麦克斯韦第三方程表明磁场是无源场，磁感线总是闭合曲线麦克斯韦第四方程，表明电荷产生电场三、计算题（50分）1、有一半径为a 的球体，电荷体密度ρ均匀分布于球体内， 求任一点电场。

电磁兼容性基础理论与实践考试试卷（答案见尾页）一、选择题1. 电磁兼容性的定义是什么？A. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力。

B. 电磁兼容性是指电子设备在各种电磁环境中不会产生干扰的能力。

C. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力和不会产生干扰的能力。

D. 电磁兼容性是指电子设备在各种电磁环境中不会受到干扰的能力。

2. 电磁兼容性中的“兼容”是指什么？A. 电子设备可以在同一环境中工作。

B. 电子设备可以在不同环境中工作。

C. 设备之间的相互作用不会产生不良影响。

D. 设备之间的相互作用不会产生干扰。

3. 电磁兼容性测试的主要目的是什么？A. 确保设备在正常工作条件下不会产生干扰。

B. 确保设备在异常工作条件下不会产生干扰。

C. 确保设备在不同环境条件下都能正常工作。

D. 确保设备之间的相互作用不会产生干扰。

4. 电磁兼容性中的“EMI”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容5. 电磁兼容性中的“EMC”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容6. 什么是电磁兼容性的“三大抗扰度测试”？A. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电压暂降短时中断抗扰度测试。

B. 电磁场抗扰度测试、射频辐射抗扰度测试、电压暂降短时中断抗扰度测试。

C. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电源电压暂降抗扰度测试。

D. 电磁场抗扰度测试、电磁辐射抗扰度测试、电源电压暂降抗扰度测试。

7. 什么是电磁兼容性的“标准”？A. 一组规定的性能指标和要求。

B. 一组规定的试验方法和结果。

C. 一组规定的产品规格和技术要求。

D. 一组规定的测试标准和规范。

8. 电磁兼容性中的“频率范围”是指什么？A. 电子设备使用的特定频率范围。

B. 电磁波的传播范围。

C. 电磁干扰的传播范围。

D. 电磁兼容性测试的频率范围。

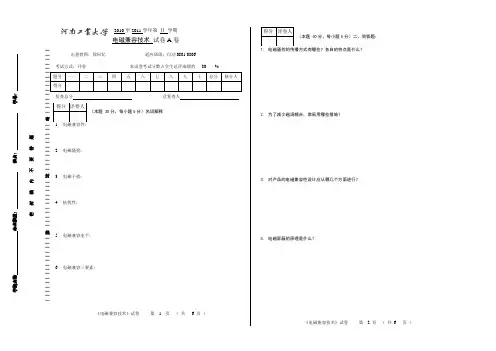

2010至2011学年第 Ⅱ 学期电磁兼容技术 试卷A 卷出卷教师：徐回忆 适应班级：自动0801-0806考试方式：开卷 本试卷考试分数占学生总评成绩的 80 % 题号一二三四五六七八九十总分核分人得分复查总分 总复查人（本题 30分，每小题5分）名词解释1. 电磁兼容性：2. 电磁骚扰：3. 电磁干扰：4. 抗扰性：5. 电磁兼容电平：6. 电磁兼容三要素：《电磁兼容技术》试卷 第 1 页 （ 共 6 页 ）（本题 40分，每小题5分）二、简答题：1. 电磁骚扰的传播方式有哪些？各自的特点是什么？2. 为了减少磁场耦合，常采用哪些措施？3. 对产品的电磁兼容性设计应从哪几个方面进行？4. 电磁屏蔽的原理是什么？《电磁兼容技术》试卷 第 2 页 （ 共 6 页 ）得分 评卷人得分 评卷人学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃5. 透明屏蔽窗有哪几种？使用时要注意什么问题？6. 滤波器的插入损耗指的是什么？7. 为什么经过滤波的电源线要尽量远离各种信号源？8. 常用的浪涌抑制器有哪些？各自的特点是什么？《电磁兼容技术》试卷 第 3 页 （ 共 6 页 ）（本题 20 分，每小题10分）三、论述题1． 接地是电磁兼容的基本技术之一，是论述一下什么是接地，并讲述一下安全接地和干扰接地的方法？《电磁兼容技术》试卷 第 4 页 （ 共 6 页 ）学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃2.随着电子技术及大规模集成电路的广泛应用，电磁干扰及电磁环境日趋复杂，因此在电子设备在设计中就应该减少电磁骚扰的输出并提高抵抗电磁骚扰的能力。

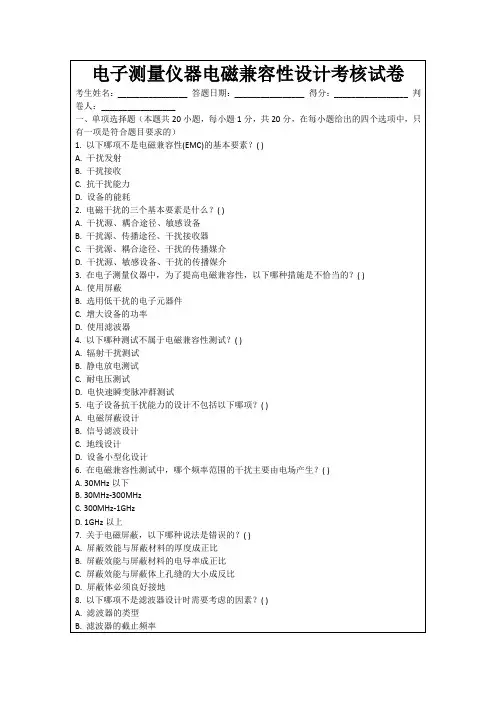

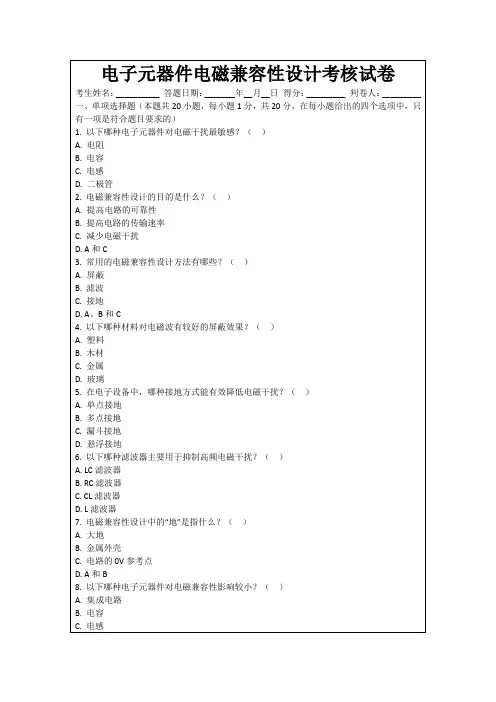

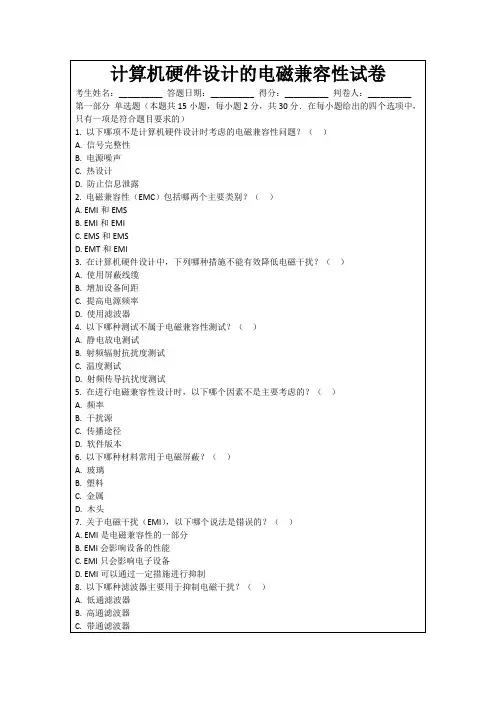

电磁兼容培训测试题电磁兼容培训测试题参考答案1. 为什么要对产品做电磁兼容设计？（1）答：满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。

2. 对产品做电磁兼容设计可以从哪几个方面进行？（1）答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。

3. 在电磁兼容领域，为什么总是用分贝（dB）的单位描述？10μV 是多少dBμV？（1）答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更容易表示，而dB就是用对数表示时的单位，10μV是20dBμV。

4. 为什么频谱分析仪不能观测静电放电等瞬态干扰？（1）答：因为频谱分析仪是一种窄带扫频接收机，它在某一时刻仅接收某个频率范围内的能量。

而静电放电等瞬态干扰是一种脉冲干扰，其频谱范围很宽，但时间很短，这样频谱分析仪在瞬态干扰发生时观察到的仅是其总能量的一小部分，不能反映实际的干扰情况。

5. 在现场进行电磁干扰问题诊断时，往往需要使用近场探头和频谱分析仪，怎样用同轴电缆制作一个简易的近场探头？（1）答：将同轴电缆的外层（屏蔽层）剥开，使芯线暴露出来，将芯线绕成一个直径1~2厘米小环（1~3匝），焊接在外层上。

6. 一台设备，原来的电磁辐射发射强度是300μV/m，加上屏蔽箱后，辐射发射降为3μV/m，这个机箱的屏蔽效能是多少dB？（1）答：这个机箱的屏蔽效能应为40dB。

7. 设计屏蔽机箱时，根据哪些因素选择屏蔽材料？（1）答：从电磁屏蔽的角度考虑，主要要考虑所屏蔽的电场波的种类。

对于电场波、平面波或频率较高的磁场波，一般金属都可以满足要求，对于低频磁场波，要使用导磁率较高的材料。

8. 机箱的屏蔽效能除了受屏蔽材料的影响以外，还受什么因素的影响？（2）答：受两个因素的影响，一是机箱上的导电不连续点，例如孔洞、缝隙等；另一个是穿过屏蔽箱的导线，如信号电缆、电源线等。

《电磁场与电磁兼容》期末考试A及答案1 / 8————————————————————————————————作者：————————————————————————————————日期：2 / 83 / 8北 京 交 通 大 学 考 试 试 题课程名称：《电磁场与电磁兼容》 2010年－2011年度第二学期 A 卷（请考生注意：本试卷共有九道大题）题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、请写出电磁兼容的三要素（6分） 答：骚扰源、耦合途径、敏感设备二、可用于近似分析架设在地面上的天线特性的基本原理是什么？该原理的主要内容以及实质是什么？（6分）答：镜像原理：架设在理想导电平面上的天线，在任一观测点的场强为直射波与反射波的叠加。

可以用一个镜像天线作为反射波的等效源。

镜像天线的电流大小与实际天线相等，方向为使反射波与直射波在导电平面上满足边界条件，垂直天线的镜像天线垂直，电流方向与实际天线相同，大小相等，水平天线的镜像天线水平，电流方向与实际天线方向相反，大小相等。

实质：用集中镜像电流代替分布感应场电流。

三、图示滤波器的安装是否正确？如果不正确应如何改进？（8分）答：不正确。

滤波器没有良好接地，通过细线接地，高频效果很差。

改进：去掉地所在学院……………… 班级………………姓线，去掉绝缘层，使滤波器的金属外壳大面积地贴在金属机箱的导电表面上。

四、接地是解决电磁干扰问题的有效措施，但接地不良反而会增加干扰。

请问为什么？可以采用什么措施解决由地环路所引入的干扰？（8分）答：（1.）地线存在阻抗，若接地不良，可能会引起地线阻抗干扰；地线可能会与设备构成环路，引起地环路干扰；此外多根地线之间或地线与设备之间还可能引起线间耦合干扰。

（2）减小地线阻抗，以减小干扰电压；增加环路阻抗，以减小干扰电流，可通过隔离变压器、光电耦合器、共模扼流圈、平衡电路等来实现。

五、供电电源为50Hz、220V的台式计算机，要判定它的电磁兼容性能是否合格，典型的需要对该计算机进行哪几项电磁兼容性能的测量？在抗扰度测试中，对被测计算机施加的干扰信号分别模拟实际应用中的哪些干扰？（10分）答：（1）电磁骚扰发射测试和电磁抗扰度测试，其中电磁骚扰发射测试包括传导骚扰测试和辐射骚扰测试；电磁抗扰度测试包括静电抗扰度测试、浪涌抗扰度测试、电快速脉冲群抗扰度测试、射频辐射场抗扰度测试，射频场感应的传导抗扰度测试。

电磁兼容原理与应用考题一、简答题（每题8分）1、写出电磁干扰三要素，并简要说明其含义。

2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。

3、叙述瞬态干扰的特征，并举出三种瞬态干扰。

4、写出电磁兼容性预测算法的四级筛选。

5、写出四种常见的抑制电磁干扰技术，简要说明其含义。

6、写出电磁干扰滤波器安装时需要注意的的事项。

二、某无线发射机频率为450MHz ，基波辐射功率为10dBW ，预测其其二次谐波和三次谐波辐射功率。

已知发射机谐波模型统计如表。

（12分）三、电磁兼容中常用纵向扼流圈抑制地线干扰，其等效电路图如图所示。

已知信号频率为f ，12,12,22RC RC RL L L M fM RC π=<<==>>，分析证明纵向扼流圈的差模低阻抗，共模高阻抗。

（14分）四、已知反射损耗()20lg 20lg4w w Z R t Z ηη+=-=，其中Z w 为空间波阻抗，金属特性阻抗7(1)(1) 3.69102r rf fj j μπμησσ-=+≈+⨯⨯ MsU gU 1L 2L 1C R 2C R LR1）计算厚度为0.5mm的铜板在远区场对频率100MHz的入射平面波的屏蔽效能。

（8分）2）把该铜板换成两块厚度分别为0.5mm的铜板，中间间隔空气隙，隙厚度为d，计算当d分别为多少时，多层屏蔽体取得最大和最小的屏蔽效能，并计算屏蔽效能的值。

（6分）五：如图所示的部分屏蔽的电容耦合模型，U1为骚扰源电压。

1）、将电路化简单为平面电路图，写出U N的表达式；（5分）2）、当R分别为低阻抗的时，化简U N；（3分）3)、说明相应的抑制措施。

（4分）答案简答题（每题8分）一、 简答题：1、写出电磁干扰三要素，并简要说明其含义。

电磁干扰源，耦合路径，敏感设备称作电磁干扰的三要素。

电磁干扰源指产生电磁干扰的元件。

器件，设备等；偶和途径又称耦合通道，指能量从干扰源到敏感设备的媒介和通道；敏感设备，是指对电磁干扰产生响应的设备。
