地下室送排风系统图

防排烟系统深度图文详解，绝对干货！首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。

防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

下面就分别对这两个系统进行图文解析：一、防烟系统设置部位：1.防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

方式：1.自然通风2.机械加压送风1）自然通风方式前室示例楼梯间示例示例机械加压送风的立面图和平面图示例加压送风机及风管示例送风风机房电气控制柜示例楼梯间加压送风口和竖井示例前室送风口和竖井示例二、排烟系统设置部位：1.较长的疏散走道；2.有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3.中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

方式：1.自然通风2.机械排烟1)自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。

虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

走道示例中庭示例2)机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理：排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

车库排风和排烟兼用系统防火防烟分区与分隔：防火分区具有较高耐火极限墙和楼板等构件作为一个区域的边界构件划分出的，能在一定时间内阻止火势向同一建筑的其他区域蔓延的防火单元。

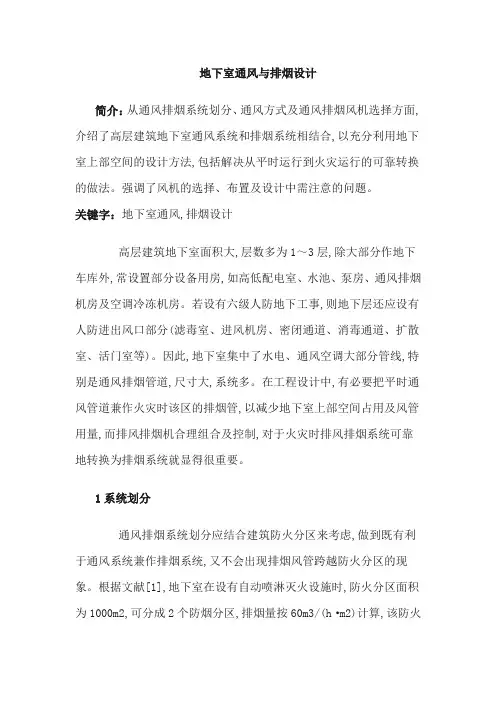

地下室通风与排烟设计简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面,介绍了高层建筑地下室通风系统和排烟系统相结合,以充分利用地下室上部空间的设计方法,包括解决从平时运行到火灾运行的可靠转换的做法。

强调了风机的选择、布置及设计中需注意的问题。

关键字：地下室通风,排烟设计高层建筑地下室面积大,层数多为1～3层,除大部分作地下车库外,常设置部分设备用房,如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。

若设有六级人防地下工事,则地下层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等)。

因此,地下室集中了水电、通风空调大部分管线,特别是通风排烟管道,尺寸大,系统多。

在工程设计中,有必要把平时通风管道兼作火灾时该区的排烟管,以减少地下室上部空间占用及风管用量,而排风排烟机合理组合及控制,对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。

1系统划分通风排烟系统划分应结合建筑防火分区来考虑,做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现象。

根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/(h·m2)计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1计算,层高(净高)按3.9m计,通风量为1000×3.9×8=31200m3/h。

可见,平时通风量与火灾时排烟量相差约一半,而平时通风管主干管风速一般设计在8～10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应满足排烟风管所要求的壁厚(最小厚度不应小于1mm)。

所以每个防火区应设一套通风、排烟系统,按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。

此进风系统除保证火灾时启动补风外,最好平时也能开启补风,特别是对于地下二层及更深层的地下室,靠车道补新风已不可能。

37防护研究防空地下室具有防核武器、常规武器、化学武器、生物武器的要求，有防毒气、放射性粘染、光幅射等要求，因此，战时通风系统的设计设有三种工况，它们分别是清洁式通风、滤毒式通风、隔绝式通风。

通风装置的工况是根据上级下达的指令或直接通过防化检测探头探测到的外部染毒状况来决定工程内部采取何种通风工况，由此需要迅速及时地转换通风机械的运转和及时关闭转换各类风机、水泵、管道密闭阀门等，以及各出入口的防护密闭门，密闭门的开与关，并控制人员有秩序地进、出。

这些工作均需通过通风方式信号装置系统的指令来实施统一指挥的，首先由它发出灯光和声响信号来通知各有关部位，供有关人员进行转换操作。

为便于掩蔽，人员熟悉和理解指令，通常采用颜色灯光和音响表示通风方式转换，告知有关操作人员和掩蔽人员要转换通风方式，以引起警觉并立即行动。

一、人员掩蔽工程三种通风方式工况1.清洁式通风时，各人员出入口的防护密闭门、密闭门可随时打开、关闭，人员进出不受控制。

工程内部进、排风机处于正常开启。

2.滤毒式通风时，防空地下室内的人员的进出受控制，只允许在每个防护单元的主要出入口人员出入，而且进入人员必须还必须经过洗消间或简易洗消间进行洗消。

而且人数受到限制，医疗救护工程按掩蔽人数的5~10%，防空专业队人员掩蔽工程按掩蔽人数的20%，一等人员掩蔽工程按掩蔽人数的2~3%。

由于滤毒式通风时，各人员出入口的防护密闭门、密闭门均是关闭，而且有人看守。

所以在战时人员主要出入口防护密闭门外的墙上设有具有与工程防护能力相一致的呼唤按钮，外来人员按动呼唤按钮，发出呼叫信号传到值班室，经工程内负责人同意后，才允许外来人员须经洗消后进入工程内部。

滤毒式通风设计是指通过悬板活门吸入室外空气，经油网除尘器、过滤吸收器滤毒后，由风机将过滤后的清洁空气送至清洁区供人员使用。

清洁区应形成超压30～50Pa。

3.隔绝式通风时，关闭防护单元内的全部防护密闭门，密闭门，关闭通向外部的进、排风机和各种管道阀门。

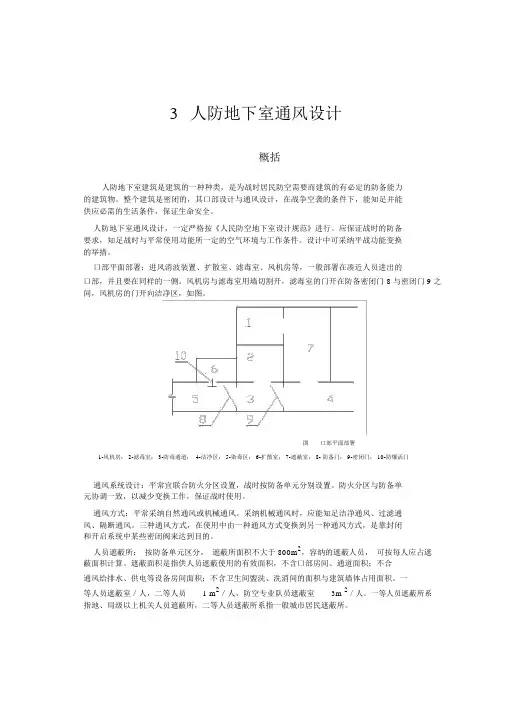

3人防地下室通风设计概括人防地下室建筑是建筑的一种种类，是为战时居民防空需要而建筑的有必定的防备能力的建筑物。

整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能知足并能供应必需的生活条件，保证生命安全。

人防地下室通风设计，一定严格按《人民防空地下室设计规范》进行。

应保证战时的防备要求，知足战时与平常使用功能所一定的空气环境与工作条件。

设计中可采纳平战功能变换的举措。

口部平面部署：进风消波装置、扩散室、滤毒室、风机房等，一般部署在凑近人员进出的口部，并且要在同样的一侧。

风机房与滤毒室用墙切割开，滤毒室的门开在防备密闭门 8 与密闭门 9 之间，风机房的门开向洁净区，如图。

图口部平面部署1-风机房； 2-滤毒室； 3-防毒通道； 4-洁净区； 5-染毒区； 6-扩散室； 7-遮蔽室； 8- 防备门； 9-密闭门； 10-防爆活门通风系统设计：平常宜联合防火分区设置，战时按防备单元分别设置。

防火分区与防备单元协调一致，以减少变换工作，保证战时使用。

通风方式：平常采纳自然通风或机械通风。

采纳机械通风时，应能知足洁净通风、过滤通风、隔断通风。

三种通风方式，在使用中由一种通风方式变换到另一种通风方式，是靠封闭和开启系统中某些密闭阀来达到目的。

人员遮蔽所：按防备单元区分，遮蔽所面积不大于 800m2，容纳的遮蔽人员，可按每人应占遮蔽面积计算。

遮蔽面积是指供人员遮蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含卫生间盥洗、洗消间的面积与建筑墙体占用面积。

一等人员遮蔽室／人，二等人员 1 m2／人，防空专业队员遮蔽室3m 2／人。

一等人员遮蔽所系指地、局级以上机关人员遮蔽所，二等人员遮蔽所系指一般城市居民遮蔽所。

防备通风设计设计参数1 各种工程战时人员新风量按表采纳。

表战时人员新风量标准 [m 3/ （人· h ） ]工程类型 洁净通风 滤毒通风 医疗救护工程15～20 3～ 5 专业队队员遮蔽部、一等人员遮蔽所10～15 3～ 4 二等人员遮蔽所5～72～ 32 战时洁净通风的室内空气温湿度宜按表采纳。

高层民用建筑地下室通风排烟系统设计在民用建筑的消防设计中，防排烟系统的设计是其中比较重要的部分。

因为排烟设计是确保排除着火的防烟分区产生的烟气并防止烟气向其其它防烟分区扩散。

这样，火灾时候处于建筑物内的人员就可以成功疏散。

最大限度的减少火灾时候的人员伤亡。

通风系统的设计也是暖通专业设计的重要内容。

该系统主要是满足室内人员的新风需求，有时还可以达到消除室内余热余湿的目的。

在高层民用建筑地下室的设计中，暖通空调专业的设计任务通常是包括地下室的消防设计（防排烟设计）和平时的通风设计两方面。

而防排烟设计（在本文中只涉及排烟设计）又包括排烟系统和补风系统（补风系统为排烟时候补给新风的系统）。

通风系统设计包括送风系统和排风系统。

虽然防排烟设计和通风设计的使用功能和使用时间各不同，但考虑到排风系统和排烟系统都是从室内将空气烟气排出室外，送风系统和补风系统都是将空气由室外送至室内。

相同的气流走向使得它们有共用的可能。

因而，地下室的防排烟设计和平时通风换气的系统设计中常常有以下几种形式：对于平时排风和火灾时排烟系统1.排风和排烟共用同一系统。

排烟风机采用双速风机，高速排烟，低速排风。

2.排风和排烟共用一个管道系统，排烟风机和排风风机独立设置；排风口和排烟口独立设置。

3.排风和排烟分别设置独立的系统。

对于送风和补风系统a.送风和补风共用同一系统，风机采用双速风机，高速补风，低速送风。

b.送风和补风共用同一管道系统，送风机和补风机独立设置。

c.送风系统和补风系统分别独立设置。

下面笔者就这六种系统的优缺点做以简要分析。

一、排风排烟系统。

《高层民用建筑设计防火规范》（下简称《高规》）中规定：“担负一个防烟分区排烟或净空高度大于6.00m的不划分防烟分区的房间时，应按每平方米面积不小于60m3/h 计算（单台风机最小排烟量不应小于7200m3/h）。

”，“担负两个或两个以上防烟分区排烟时，应按最大防烟分区面积每平方米不小于120m3/h计算。

浅谈地下室通风与排烟设计简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面,介绍了高层建筑地下室通风系统和排烟系统相结合,以充分利用地下室上部空间的设计方法,包括解决从平时运行到火灾运行的可靠转换的做法。

强调了风机的选择、布置及设计中需注意的问题。

关键字：地下室通风,排烟设计高层建筑地下室面积大,层数多为1～3层,除大部分作地下车库外,常设置部分设备用房,如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。

若设有六级人防地下工事,则地下层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等。

因此,地下室集中了水电、通风空调大部分管线,特别是通风排烟管道,尺寸大,系统多。

在工程设计中,有必要把平时通风管道兼作火灾时该区的排烟管,以减少地下室上部空间占用及风管用量,而排风排烟机合理组合及控制,对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。

1系统划分通风排烟系统划分应结合建筑防火分区来考虑,做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现象。

根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/(h·m2计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1计算,层高(净高按3.9m计,通风量为1000×3.9×8=31200m3/h。

可见,平时通风量与火灾时排烟量相差约一半,而平时通风管主干管风速一般设计在8～10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应满足排烟风管所要求的壁厚(最小厚度不应小于1mm。

所以每个防火区应设一套通风、排烟系统,按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。

此进风系统除保证火灾时启动补风外,最好平时也能开启补风,特别是对于地下二层及更深层的地下室,靠车道补新风已不可能。

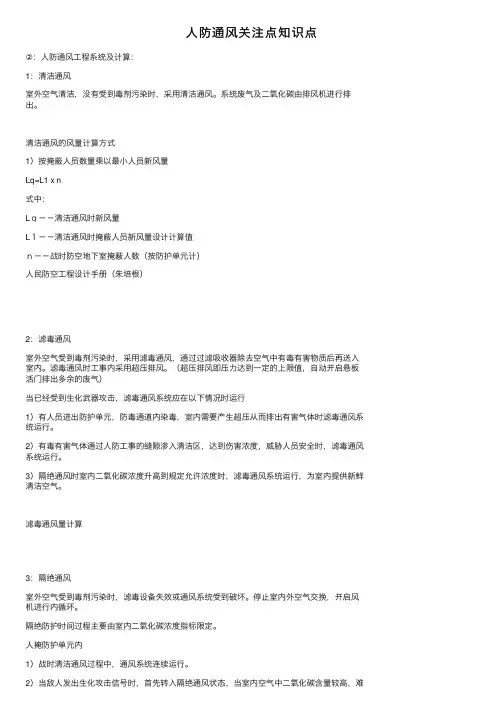

⼈防通风关注点知识点②：⼈防通风⼯程系统及计算：1：清洁通风室外空⽓清洁，没有受到毒剂污染时，采⽤清洁通风。

系统废⽓及⼆氧化碳由排风机进⾏排出。

清洁通风的风量计算⽅式1）按掩蔽⼈员数量乘以最⼩⼈员新风量Lq=L1 x n式中：Lｑ－－清洁通风时新风量L１－－清洁通风时掩蔽⼈员新风量设计计算值ｎ－－战时防空地下室掩蔽⼈数（按防护单元计）⼈民防空⼯程设计⼿册（朱培根）2：滤毒通风室外空⽓受到毒剂污染时，采⽤滤毒通风，通过过滤吸收器除去空⽓中有毒有害物质后再送⼊室内。

滤毒通风时⼯事内采⽤超压排风。

（超压排风即压⼒达到⼀定的上限值，⾃动开启悬板活门排出多余的废⽓）当已经受到⽣化武器攻击，滤毒通风系统应在以下情况时运⾏1）有⼈员进出防护单元，防毒通道内染毒，室内需要产⽣超压从⽽排出有害⽓体时滤毒通风系统运⾏。

2）有毒有害⽓体通过⼈防⼯事的缝隙渗⼊清洁区，达到伤害浓度，威胁⼈员安全时，滤毒通风系统运⾏。

3）隔绝通风时室内⼆氧化碳浓度升⾼到规定允许浓度时，滤毒通风系统运⾏，为室内提供新鲜清洁空⽓。

滤毒通风量计算3：隔绝通风室外空⽓受到毒剂污染时，滤毒设备失效或通风系统受到破坏。

停⽌室内外空⽓交换，开启风机进⾏内循环。

隔绝防护时间过程主要由室内⼆氧化碳浓度指标限定。

⼈掩防护单元内1）战时清洁通风过程中，通风系统连续运⾏。

2）当敌⼈发出⽣化攻击信号时，⾸先转⼊隔绝通风状态，当室内空⽓中⼆氧化碳含量较⾼，难以忍受的情况下，再开启滤毒通风设施。

3）当室外发⽣⼤⾯积⽕灾时候，应该转⼊隔绝通风状态。

4）当滤毒通风设备失效，不得已转⼊隔绝通风状态隔绝通风过程中，应保证内循环系统的正常运⾏。

⽰意图及计算公式4：⼈防进排风系统防空地下室战时进风系统应符合下列要求：1：设清洁，滤毒，隔绝三种防护通风⽅式，且清洁进风，滤毒进风合⽤进风机，进风系统如下图：2：设清洁，滤毒，隔绝三种防护通风⽅式，且清洁进风，滤毒进风分别使⽤风机时，进风系统按下图设计：3：设清洁，隔绝两种防护通风⽅式，进风系统按下图设计：4：设清洁，隔绝两种防护通风⽅式，排风系统按下图设计：5：设有滤毒通风的防空地下室，应在防化通信值班室设置测压装置，该装置可以由倾斜式微压计，连接软管，铜球阀和通⾄室外的测压管组成。

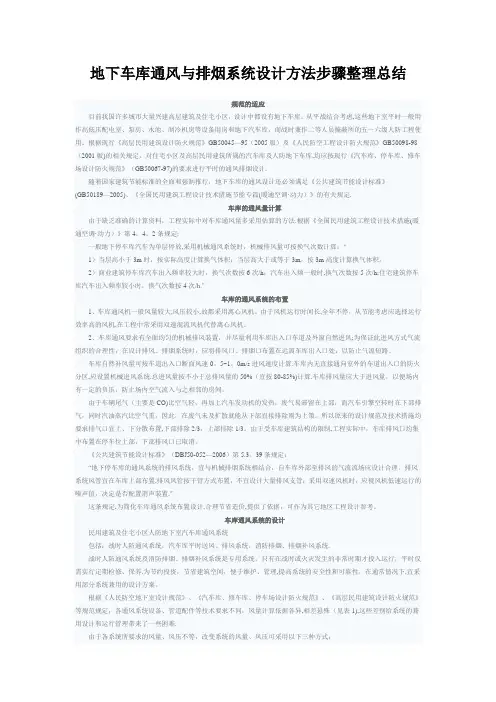

地下车库通风与排烟系统设计方法步骤整理总结规范的适应目前我国许多城市大量兴建高层建筑及住宅小区，设计中都设有地下车库。

从平战结合考虑,这些地下室平时一般用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，而战时兼作二等人员掩蔽所的五～六级人防工程使用。

根据现行《高层民用建筑设计防火规范》GB50045—95（2005版）及《人民防空工程设计防火规范》GB50098-98（2001版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库,均应按现行《汽车库、停车库、修车场设计防火规范》（GB50067-97)的要求进行平时的通风排烟设计.随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》(GB50189—2005)、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力）》的有关规定.车库的通风量计算由于缺乏准确的计算资料，工程实际中对车库通风量多采用估算的方法.根据《全国民用建筑工程设计技术措施(暖通空调·动力）》第4。

4。

2条规定:一般地下停车库汽车为单层停放,采用机械通风系统时，机械排风量可按换气次数计算：“1）当层高小于3m时，按实际高度计算换气体积；当层高大于或等于3m，按3m高度计算换气体积。

2）商业建筑停车库汽车出入频率较大时，换气次数按6次/h；汽车出入频一般时,换气次数按5次/h;住宅建筑停车库汽车出入频率较小时，换气次数按4次/h.”车库的通风系统的布置1、车库通风机一般风量较大,风压较小,故都采用离心风机。

由于风机运行时间长,全年不停，从节能考虑应选择运行效率高的风机,在工程中常采用双速混流风机代替离心风机。

2、车库通风要求有全面均匀的机械排风装置，并尽量利用车库出入口车道及外窗自然进风;为保证此进风方式气流组织的合理性，在设计排风、排烟系统时，应将排风口、排烟口布置在远离车库出入口处，以防止气流短路。

地下室通风施工方案地下室通风施工方案一、方案背景地下室作为一个封闭的空间，通风问题一直是个较为困扰的难题。

不合理的通风设计会导致空气流通不畅，湿度过高以及各种异味积累等问题。

因此，为了改善地下室的通风情况，我们制定了以下施工方案。

二、施工内容1. 安装机械通风系统：为了增加地下室的通风效果，我们决定安装一套机械通风系统。

该系统包括排风机和送风机两部分。

排风机的作用是将地下室内的污浊空气排出室外，而送风机则通过送风管道将新鲜空气输送到地下室内。

这样可以实现空气的循环流通，达到通风的效果。

2. 安装风口和排风管道：为了将新鲜空气输送到地下室内，我们将在地下室的墙壁上安装多个风口。

这些风口可以将新鲜空气均匀地分布到各个角落。

同时，为了排出污浊空气，我们将在地下室的天花板上安装排风管道，将污浊空气排出室外。

3. 调整地下室的布局：有些地下室因为布局不合理而导致通风效果不佳。

因此，我们建议调整地下室的布局。

首先，在地下室中心区域留出一个空地，用于安装机械通风系统。

其次，将地下室分为几个功能区域，例如储物区、休息区等，以方便空气流通。

4. 加强密封处理：地下室的密封性对通风效果有很大影响。

因此，在施工过程中，我们将加强地下室的密封处理。

首先，检查地下室墙壁、天花板和地面是否存在漏风现象。

如果有，及时修补。

其次，检查地下室门窗是否密封良好，如果发现问题，进行调整或更换。

5. 消除潮湿：地下室通常容易潮湿，这对空气流通不利。

因此，在施工过程中，我们还将采取措施消除潮湿。

首先，我们将在地下室地面上铺设防潮材料，以防止地下水渗透。

其次，我们将增加地下室的保温层，提高室内的温度，减少湿气的产生。

三、施工效果通过上述的施工方案，我们可以达到以下效果：1. 提高地下室的通风效果，使空气流通畅顺。

2. 减少地下室的湿度，从而减少潮湿问题。

3. 排出地下室中的异味，提高室内的空气质量。

4. 增加地下室的舒适度，使人们可以更加愉快地使用该空间。

、你提到的各类风机的作用1、排风机主要用于排除有有害气体发生的房间或空间中的有害气体，并保持其内部的负压，以免有害气体扩散污染其它房间或空间。

有害气体泛指对整个建筑内部空气环境有影响的气体，如厕所的污浊空气、开水间的湿气、吸烟室的烟气、厨房的油烟、车库内的汽车尾气等；2、排烟风机主要用于在火灾初期排除火灾区域内的烟气，防止火灾随烟气扩散漫延至其它区域，确保内部人员的疏散。

3、正压送风机主要用于向疏散通道内送风，以维持其与相邻区域间的正压，防止烟气侵入影响疏散。

4、补风送风机主要用于大型地下车库内部自然补风不足的防烟分区，以保证排烟时该排烟分区内空气的补充，避免因补风不足导致排烟效果下降。

二、排风、烟风机1、排风机与排烟风机在结构上是不同的，甚至在性能上也有差别；2、排风机是平时通风必须使用的风机，排烟风机则是在火灾时才启动运行的风机；3、排风机不能兼作排烟风机，但当排风量与排烟量相同且服务区间相同时（即可共用一套管道系统），就可以使用排烟风机来兼作平时排风机（即排风系统与排烟系统合用一台风机）。

三、送风机和排烟风机1、二者绝对是不同的风机，不可能兼用；2、消防系统中送风机只有二种，一种是正压送风机，一种是排烟补风机，其作用都是将外部空气引入建筑内部；3、只有在大型地下车库内部的消防补风机，可以在平时车库满负荷运转时，兼作送风机使用。

追问说的太好了谢谢啦最后一条没懂能解释一下不3,,,,、只有在大型地下车库内部的消防补风机，可以在平时车库满负荷运转时，兼作送风机使用。

回答地下车库的通风主要采用排风的方式。

对于一般车库来说，工程主体排出的空气通过车库出入坡道的自然补风就能确保主体的通风换气次数。

但对于大型地下车库，特别是地下数层的车库，要保证内部（远离出入坡道，或地下二层以下）的通风换气次数，靠自然补风就不可能了，所以需要采用机械补风，即送风机在这些部位补充一定的空气量。

由于地下车库的通风换气量与消防排烟量基本相同（略小），所以可以将消防补风机兼任送风机来使用。

浅谈人防地下室的通风设计陈　明(安徽现代建筑设计研究院,安徽合肥　230041)摘　要:文章介绍了人防地下室战时通风系统的通风方式、原理、系统流程以及战时转换方式,并结合工程实例介绍了人防通风设计中应注意的一些问题。

关键词:人防地下室;通风方式原理;系统流程转换;平战结合;工程实例中国分类号:T U967;T U927 文章标识码:A 文章编号:1671-4857(2004)04-0015-030　引 言随着我国经济建设的发展,特别是近年来我国人防积极向民防转轨,逐渐由单一的防空职能向防空防灾双重职能转变,人防建设不仅在北京、上海等大中城市以及沿海地区,在内地也得到了大力发展,人防设计也成为越来越多高层民用建筑设计中的一个重要组成方面。

本文就人防地下室的通风设计,浅谈其系统设计原理以及在工程实例中通风口部设备布置中的一点体会。

1　战时人防通风的方式及原理战时人防通风分为清洁式通风、滤毒式通风、隔绝式通风3种方式。

在人防地下室的主出入口和次出入口分别设置排风系统和送风系统[1,2],其系统原理如图1所示。

其中,f 1～f 6为密闭阀门。

(1)清洁式通风是在战时室外未染毒期间、空袭紧急警报拉响之前工程所进行的通风方式,目的是在战时为掩蔽人员提供所需要的新风,其送、排风系统流程为:室外新风→进风竖井→防爆波活门→扩散室→滤尘器→清洁风机→人员掩蔽区域→排风机→扩散室→防爆波活门→室外。

(2)当接到核生化武器袭击警报后,工程应立即转入隔绝式通风,目的是在室外染毒的情况下进行内部空气循环,以使掩蔽人员支持尽可能长的时间,其送、排风系统流程为:室内空气→插扳阀→滤毒风机→人员掩蔽区域。

隔绝式通风采用间歇运行,以保证工程有较长的防护时间,在隔绝通风期间,防化专业人员通过取样管或测压管取外界空气气样进行化验,查明毒剂的种类、性质及浓度,说明本滤毒器能否过滤该毒剂。

图1　战时人防送风、排风系统原理(3)当有人员急需进出工程,或者室内C O 2浓度上升到2.5%以上而使室内掩蔽人员难以忍受时,或者毒剂经门缝进入工程达到对掩蔽人员造成最低伤害的程度时,同时经证明本滤毒器能过滤毒剂且毒剂浓度较低时,才可以转入滤毒式通风。
