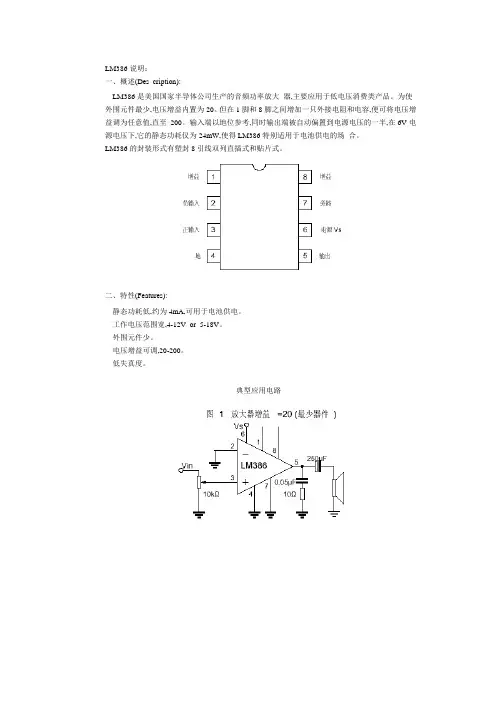

LM386说明：一、概述(Des cription):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式。
二、特性(Features):静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
典型应用电路\LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。
封装形式LM386的封装形式有塑封8引线双列直插式和贴片式。
特性静态功耗低，约为4mA，可用于电池供电；工作电压范围宽，4-12V or 5-18V；外围元件少；电压增益可调，20-200；低失真度；应用特点LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
编辑本段LM386电气参数极限参数电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC （DIP）37℃/WqJA （DIP）107℃/WqJC （SO封装）35℃/W qJA （SO封装）172℃/W qJA （MSOP封装）210℃/W qJC （MSOP封装）56℃/W电气特性Parameter 参数测试条件最小典型最大单位Operating Supply Voltage (VS) 操作电源电压- -LM386N-1,-3,LM386M-1,LM386MM-1 - 4 - 12 V LM386N-4 - 5 - 18 V Quiescent Current (IQ) 静态电流VS = 6V, VIN =0 4 8 mA Output Power (POUT) 输出功率- -LM386N-1,LM386M-1,LM386MM-1 VS = 6V, RL =8W, THD =10%250 325 - mWLM386N-3 VS = 9V, RL =8W, THD =10%500 700 - mWLM386N-4 VS=16V, RL =32W, THD =10%700 1000 - mWVoltage Gain (AV) 电压增益VS = 6V, f = 1 kHz 26 - dB 10 μF from Pin 1 to 846 - dBBandwidth (BW) 宽带VS = 6V, Pins 1 and 8Open300 - kHzTotal Harmonic Distortion (THD)总谐波失真VS = 6V, RL =8W,POUT =125 mW f = 1 kHz, Pins1 and 8 Open- 0.2 - %Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS=10 μF Pins 1 and 8Open,Referred toOutput- 50 - dBInput Resistance (RIN) 输入电阻- 50 - kΩInput Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3Open- 250 - nA编辑本段详细介绍一、LM386内部电路LM386内部电路原理图如图所示。
LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W 范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。

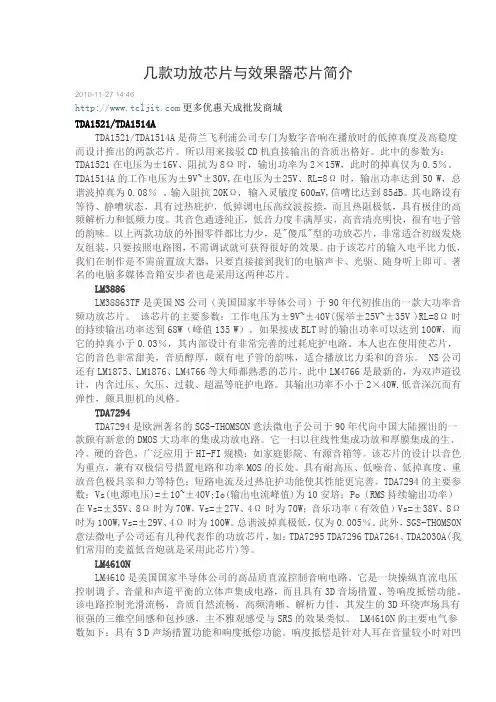

几款功放芯片与效果器芯片简介TDA1521/TDA1514ATDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。
所以用来接驳CD机直接输出的音质特别好。
其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。
TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08％。
输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。
其电路设有等待、静嘈状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。
其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。
以上两款功放的外围零件都比较少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。
由于该芯片的输入电平比较低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。
著名的电脑多媒体音箱漫步者也是采用这两种芯片。
LM3886LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。
该芯片的主要参数：工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W（峰值135 W）。
如果接成BLT时的输出功率可以达到100W，而它的失真小于0.03％，其内部设计有非常完善的过耗保护电路。
本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比较柔和的音乐。
NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等保护电路。

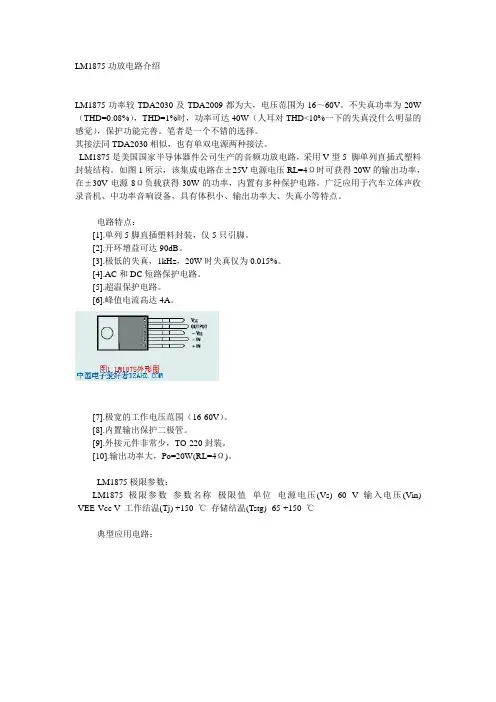

LM1875功放电路介绍
LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。
不失真功率为20W （THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。
笔者是一个不错的选择。
其接法同TDA2030相似，也有单双电源两种接法。
LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。
广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
电路特点：
[1].单列5脚直插塑料封装，仅5只引脚。
[2].开环增益可达90dB。
[3].极低的失真，1kHz，20W时失真仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
[7].极宽的工作电压范围（16-60V）。
[8].内置输出保护二极管。
[9].外接元件非常少，TO-220封装。
[10].输出功率大，Po=20W(RL=4Ω)。
LM1875极限参数：
LM1875极限参数参数名称极限值单位电源电压(Vs) 60 V 输入电压(V in) -VEE-Vcc V 工作结温(Tj) +150 ℃存储结温(Tstg) -65-+150 ℃
典型应用电路：
1.单电源接法图：
2.双电源的接法如图：。
流行的及常用的6款发烧IC音频功率放大器6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA7293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293 应用 LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1． LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
功放芯片作为多媒体音箱最重要的电路部件，其重要性非常之高。
目前世界各大芯片厂家已经研发出一系列高素质的功放芯片（以下简称IC），这类IC因性能参数好，稳定性高，所以广泛的被家用音响，专业音响，甚至HIFI音响采用。
不少经典的IC为音响发烧友称道，可见功放集成芯片在音响领域已经占有一席之地。
常见IC介绍：世界各大IC厂商都有开发出不少型号的高素质IC，例举如下（排名不分先后，未详细例出）。
美国国家半导体公司（National简称国半），著名的单声道IC LM1875就出自国半，起音质以温暖厚实著称，并具有完善的保护电路，被家庭影院音响广泛采用（多用于环绕声道）。
其LM3886更是几乎代表了世界音响IC的最高水平。
意法半导体（ST），其TDA2030A以几乎接近LM1875的素质和超低的价格成为LM1875的最大对手，也成为中档多媒体音箱热烈追捧的对象。
而TDA7294也同样以高素质和低价格在与LM3886分得一杯羹。
可以说国半和意法两家公司的IC产品就已经囊括了多媒体音箱功放IC的所有型号。
所以其他公司的IC产品在此不在赘述。
在亚洲地区，国半的IC主要在日本于东南亚生产，然后销往世界各地，而意法的产地主要在新加坡，马来西亚，菲律宾和台湾。
这些分布在世界各地的直属或授权生产的IC工厂生产的都是正品IC，虽然产地不同，但性能素质几乎一致。
正品IC都有正规销售渠道，质量也能得到保证。
由于音频放大IC本身内部结构并不复杂，所以市场上慢慢便流出大批假冒，仿制IC。
下面来分析一下正品与仿制品的性能差别。
正品IC在生产时其原料，生产工艺都有极高的标准，内部结构完全按照设计图纸进行生产。
产品的检验标准也有严格要求，相对来讲，其稳定性是绝对能控制在一个高水平上的。
仿制品由未惊授权的IC工厂生产，原料的优劣暂且不说，首先生产工艺就得不到保证，而没有得到授权，当然不能得到精确的设计图纸，也就只能通过分析成品IC的内部结构来生产出功能，结构跟正品IC一致的产品。

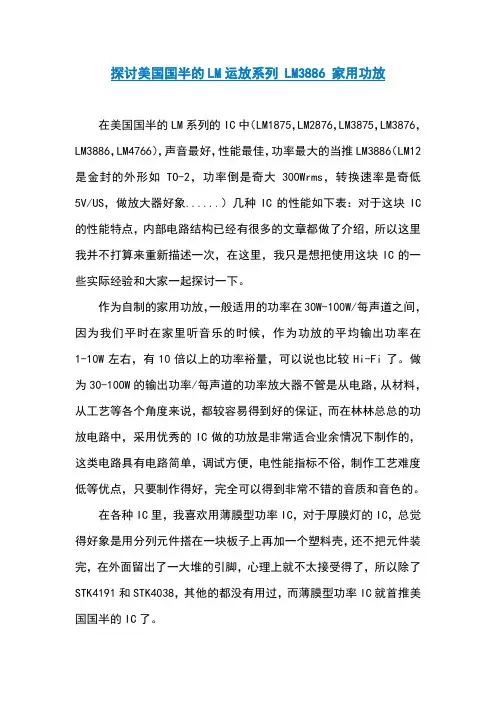

探讨美国国半的LM运放系列 LM3886 家用功放在美国国半的LM系列的IC中（LM1875，LM2876，LM3875，LM3876，LM3886，LM4766），声音最好，性能最佳，功率最大的当推LM3886（LM12 是金封的外形如TO-2，功率倒是奇大300Wrms，转换速率是奇低5V/US，做放大器好象......）几种IC的性能如下表：对于这块IC 的性能特点，内部电路结构已经有很多的文章都做了介绍，所以这里我并不打算来重新描述一次，在这里，我只是想把使用这块IC的一些实际经验和大家一起探讨一下。
作为自制的家用功放，一般适用的功率在30W-100W/每声道之间，因为我们平时在家里听音乐的时候，作为功放的平均输出功率在1-10W左右，有10倍以上的功率裕量，可以说也比较Hi-Fi了。
做为30-100W的输出功率/每声道的功率放大器不管是从电路，从材料，从工艺等各个角度来说，都较容易得到好的保证，而在林林总总的功放电路中，采用优秀的IC做的功放是非常适合业余情况下制作的，这类电路具有电路简单，调试方便，电性能指标不俗，制作工艺难度低等优点，只要制作得好，完全可以得到非常不错的音质和音色的。
在各种IC里，我喜欢用薄膜型功率IC，对于厚膜灯的IC，总觉得好象是用分列元件搭在一块板子上再加一个塑料壳，还不把元件装完，在外面留出了一大堆的引脚，心理上就不太接受得了，所以除了STK4191和STK4038，其他的都没有用过，而薄膜型功率IC就首推美国国半的IC了。
首先是电路的选择，对第一次准备用此IC做功放的人来说，选用美国国半提供的典型应用的线路是最合适的，因为，知子莫如父啊，怎样的外围电路可以使IC工作最稳定，失真最小，等等，一定没有IC的设计生产者国半最清楚了，所以第一次按国半提供的典型应用线路进行制作，其成功率一定是最高的。
其次，电源的选择，注意一件事，LM3886的输出8Ω/60W是RMS值，是可以在这个值下连续工作的，所以每块LM3886所需的电源贮存功率不要小于100W，最好大于 150W/每片。

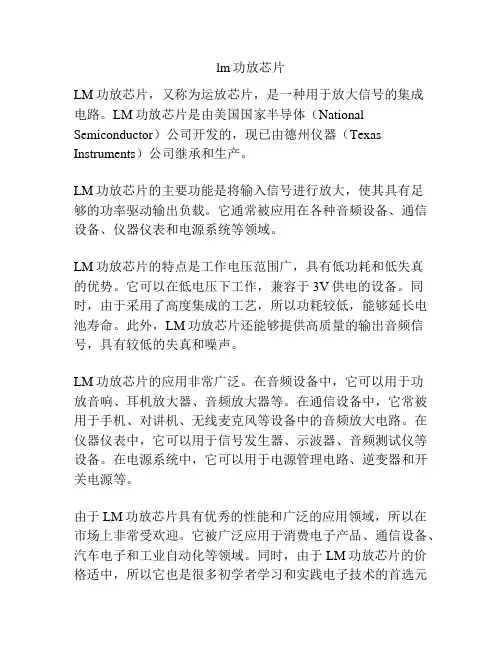

lm功放芯片LM功放芯片，又称为运放芯片，是一种用于放大信号的集成电路。
LM功放芯片是由美国国家半导体（National Semiconductor）公司开发的，现已由德州仪器（Texas Instruments）公司继承和生产。
LM功放芯片的主要功能是将输入信号进行放大，使其具有足够的功率驱动输出负载。
它通常被应用在各种音频设备、通信设备、仪器仪表和电源系统等领域。
LM功放芯片的特点是工作电压范围广，具有低功耗和低失真的优势。
它可以在低电压下工作，兼容于3V供电的设备。
同时，由于采用了高度集成的工艺，所以功耗较低，能够延长电池寿命。
此外，LM功放芯片还能够提供高质量的输出音频信号，具有较低的失真和噪声。
LM功放芯片的应用非常广泛。
在音频设备中，它可以用于功放音响、耳机放大器、音频放大器等。
在通信设备中，它常被用于手机、对讲机、无线麦克风等设备中的音频放大电路。
在仪器仪表中，它可以用于信号发生器、示波器、音频测试仪等设备。
在电源系统中，它可以用于电源管理电路、逆变器和开关电源等。
由于LM功放芯片具有优秀的性能和广泛的应用领域，所以在市场上非常受欢迎。
它被广泛应用于消费电子产品、通信设备、汽车电子和工业自动化等领域。
同时，由于LM功放芯片的价格适中，所以它也是很多初学者学习和实践电子技术的首选元器件。
LM功放芯片的使用相对简单，但在应用中也需要注意一些问题。
首先，输入和输出电路需要合理设计，以避免电流和电压的过大或过小。
其次，供电电源需要稳定，以避免对芯片的工作产生干扰。
最后，还需要注意热量的排放和保护，以确保芯片的长期稳定性。
总之，LM功放芯片是一种功能强大且使用广泛的集成电路。
它能够为各种设备提供高质量的音频放大功能，具有低功耗和低失真的优点。
在未来，随着电子技术的不断进步和应用领域的拓展，LM功放芯片有望在更多领域得到应用，并进一步提升其性能和功能。
几款功放芯片与效果器芯片简介2010-11-27 14:46更多优惠天成批发商城TDA1521/TDA1514ATDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低掉真度及高稳度而设计推出的两款芯片。
所以用来接驳CD机直接输出的音质出格好。
此中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的掉真仅为0.5％。
TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波掉真为0.08％。
输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。
其电路设有等待、静嘈状态，具有过热庇护，低掉调电压高纹波按捺，而且热阻极低，具有极佳的高频解析力和低频力度。
其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。
以上两款功放的外围零件都比力少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。
由于该芯片的输入电平比力低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。
著名的电脑多媒体音箱安步者也是采用这两种芯片。
LM3886LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。
该芯片的主要参数：工作电压为±9V~±40V(保举±25V~±35V)RL=8Ω时的持续输出功率达到68W（峰值135 W）。
如果接成BLT时的输出功率可以达到100W，而它的掉真小于0.03％，其内部设计有非常完善的过耗庇护电路。
本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比力柔和的音乐。
NS公司还有LM1875、LM1876、LM4766等大师都熟悉的芯片，此中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等庇护电路。
LM1875含音质调整22W功率放大器LM1875是美国国家半导体公司（NS）推出的高传真集成电路。
其优越的性能和诱人的音色已被众多发烧友所接受，在九十年代曾风靡一时。
LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。
该集成电路内部设有超载过热及感性负载反向电势安全工作保护，是中高档音响的理想选择之一。
LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：〈0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μS电路原理：此电路由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音质控制部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔离电容，防止后级的LM1875直流电位对前级音调电路的影响。
放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。
本放大器的负载阻抗为4→16Ω。
功率放大器的电源供应电路如下图所示，为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个4700UF/25V电解电容并联，正负电源共享4个4700UF/25V 的电容，两个104的基层电容是高频滤波电容，有利于放大器的音质。
装配与调试：工具准备：20W电烙铁一把，最好是可调温的，若需要的话可与站长联系；万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。
优秀的功放IC，LM3886基本应用电路图LM3886是单声道、中功率、高性能音频功放IC，是美国国家半导体(NS)公司的“序曲”(OVerture)音频功放系列具有代表性的IC之一。
它采用11脚TO-220封装并具有输入静音功能，适合小型有源音箱、环绕声放大器和高保真立体声电视机等用作功放。
LM3886主要性能简介1、连续平均输出功率：60W／4Ω(Vcc=±28V)30W／8Ω(Vcc=±28V)50W／8Ω(Vcc=±35V)2、瞬时最大输出功率： 150W3、失真度：(THD+噪声)0.03％(20Hz～20kHz)4、噪声电平：2.0μV5、信噪比：＞92dB6、互调失真：(按SMPTE标准)0.004％此IC的最大特点是自身保护功能齐全，无须外接各种保护电路，它内含NS公司研制的SPIKe(自身瞬时温度)保护电路，对输出级晶体管的安全工作区(SOA)进行动态检测与保护，从而全面实现过压、欠压、过载、输出短路(包括短路到地与短路到电源)、热失控和瞬时温度冲击等保护功能。
附图1是3886内部等效电路。
电路工作原理简析R2为LM3886的同相输入端提供偏压；并联在两个输入端的C2是用来减小放大器的高频增益，以免输出管出现振荡，同时抑制输入的电磁干扰噪声；R5、R4、C4组成反馈回路，放大器的低频响应和高频转折频率fH取决于R3、C3；R4、C4、R5和R3决定高频增益和低通转折频率fL(fH、fL的计算公式略)。
C4是补偿元件，它与R4、R5共同起减小高频增益的作用。
R8、R9、C5与开关(图中虚线所示)组成静音控制电路：当开关断开时，LM3886停上输出，即静音起作用；接通开关时静音解除，R8将⑧脚输出电流限制到0.5mA(LM3886的⑧脚电流≥0.5mA)。
C5为静音通、断提供较大的时间常数。
R6、C6的作用为防止放大器产生高频振荡。
L1、R7作用：如果负载呈容性(如扬声器电缆较长)，则放大器在高频下会过载，并使方波响应出现转折，为避免此现象，在输出端串入LR组成的并联电路，此时L呈现较大感抗，10Ω电阻将放大器与容性负载隔离开来并降低L与容性负载所构成回路的Q值；低频下则10Ω电阻被L短路，放大器通过感抗很小的L直接驱动负载。
功放芯片哪个好功放芯片是一种用于放大音频信号的集成电路，广泛应用于音频设备中，如音响、功放、电视机等。
随着科技的进步和市场的需求，功放芯片的种类也层出不穷，各有特点和适用场景。
下面我将介绍几个较为常见的功放芯片，并对它们进行比较分析。
首先，我们来看TDA7294功放芯片。
这款芯片是NXP公司推出的，具有较高的功率输出和低失真特点。
它的输出功率可达到100W，音质效果非常好。
此外，TDA7294还有较低的噪音和共模抑制能力，在高保真音频设备中应用广泛。
不过，由于其多脚引脚设计，焊接相对较为复杂，需要一定的电子技术知识。
接下来是LM3875功放芯片。
这款芯片是美国国家半导体公司推出的，具有高增益、低电压噪声和良好的温度稳定性。
它的输出功率比较适中，约为56W，适合用于中低功率音频设备。
此外，LM3875还具有高抑制功率供应鸣叫、过热保护和短路保护等特性，保证了设备的安全性。
再来看一种功放芯片LM4766。
这款芯片也是美国国家半导体公司推出的，它是一款双声道功放芯片，每个声道的输出功率约为40W。
LM4766具有低失真、高稳定性和高PSRR（电源漏置比）等特点，适用于一些功率较小的音频设备。
此外，LM4766还特别考虑了温度抗干扰问题，在高温环境下仍能保持稳定的工作状态。
最后，介绍一款功放芯片TDA2030A。
这款芯片是STMicroelectronics公司推出的，相对来说更加简易和普及。
TDA2030A的输出功率为14W，适合于小型音响设备或DIY 爱好者制作的低功率功放机。
它具有低失真、低静音电流和短路保护等功能，适合初学者使用。
综上所述，不同的功放芯片适用于不同的场景和需求。
如果你需要高音质、高输出功率的功放芯片，可以选择TDA7294；如果你需要稳定性强、抗干扰能力好的功放芯片，可以选择LM3875；如果你需要双声道输出且功率适中的功放芯片，可以选择LM4766；如果你是初学者或需要低功率的功放芯片，可以选择TDA2030A。
9018芯片
9018芯片（AD9018）是美国安德鲁斯集团（Andrews）推出的一款高性能宽带射频放大器芯片。
该芯片采用SiGe HBT （硅锗混合双极晶体管）技术制造，工作频率范围从1MHz
到8GHz。
它具有低噪声系数、高增益、高线性度和宽带特性等优点，适用于无线通信、卫星通信、雷达系统、测量仪器等高频应用领域。
9018芯片的低噪声系数是其一大亮点，低至1.6dB，可有效提高信号接收灵敏度，提供更好的信号接收质量。
它的高增益特性为系统提供了更强的信号放大能力，有助于提高系统的通信距离和覆盖范围。
此外，9018芯片还具有良好的线性度，可以减少信号失真和交调产生，提高系统的传输质量。
其宽带特性使得该芯片在不同的频段内都能提供良好的性能，满足多种应用需求。
9018芯片的应用非常广泛。
在无线通信领域，它可以作为射频接收机的前置放大器，提高信号强度和质量，增加通信距离和稳定性。
在卫星通信系统中，9018芯片可以应用于发射机和接收机模块，提高信号的覆盖范围和通信质量。
在雷达系统中，它可以作为天线前端的低噪声放大器，提高雷达的探测和跟踪性能。
在测量仪器领域，9018芯片可用于频谱分析仪、信号发生器等测试仪器，提供高精度的信号放大和处理功能。
总之，9018芯片作为一款高性能宽带射频放大器芯片，具有低噪声系数、高增益、高线性度和宽带特性等优点，在无线通信、卫星通信、雷达系统、测量仪器等高频应用领域有着广泛
的应用前景。
它的出现将进一步推动高频通信技术的发展，提高系统性能和用户体验。
LM3886音频功率放大器功放diy制作（收藏）
LM3886 是美国国家半导体公司的50W功放集成电路，具有完善的保护电路，极低的失真，是物美价廉的选择，用它制作的功放可谓上上之选。
LM3886TF参数如下：
LM3886在VCC=VEE=28V、4欧负载时能达到68W的连续平均功率，在VCC=VEE=35V，8欧负载时能达到50W的平均功率。
具有较宽的电源电压范围VCC VEE为20V-94V；
总谐波失真噪声：60W 20Hz<F
转换速率(SLEW RATE):VIN=2.0VP-P、tRISE=2ns 时的值为19V/us
总静态电流：50mA
输入偏流： 0.2uA
增益带宽乘积: 8 MHZ
LM3886
LM3886引脚图
用LM3886制作的功放板
我们以LM3886T原理和现有的印刷电路板为基础。
出于测试目的，放大器的原型是一个稳定的±35 V电源供电。
在驱动电平为1 Vrms获得的最大不失真输出功率约63瓦，用的是8欧姆的扬声器。
负载阻抗为4欧姆推输出功率不小于108瓦。
在实践中，这些功率水平可以意味着“音乐的力量”，但千万记住，放大器的电源功率一定得满足！
应高度重视放大器LM3886的冷却。
提供一个足够的散热器给LM3886散热。
牢记散热器要用隔离材料，如云母。
LM3886功放电路原理图
LM3886功放PCB图 (责任编辑：admin)。
gmsl max9296a原理【原创实用版】目录1.GMSL MAX9296A 简介2.GMSL MAX9296A 的原理3.GMSL MAX9296A 的应用正文一、GMSL MAX9296A 简介GMSL MAX9296A 是一款高性能、低功耗的音频放大器芯片，由 GMSL 公司设计生产。
其主要应用于手机、平板电脑等移动设备，以提供高质量的音频输出。
MAX9296A 集成度高、封装小巧，易于集成到各种电子设备中，为音频设备设计者提供了理想的解决方案。
二、GMSL MAX9296A 的原理1.音频放大器原理音频放大器是 MAX9296A 的核心功能，其作用是将输入的音频信号进行放大，以便驱动耳机或扬声器等负载。
音频放大器需要具备较高的信噪比和低失真性能，以保证音频输出的质量。
2.供电方式MAX9296A 采用差分供电方式，这种方式可以有效降低电源噪声对音频信号的影响，从而提高音频输出的质量。
此外，MAX9296A 还支持单电源供电，简化了供电设计。
3.输出电流调整MAX9296A 具备输出电流调整功能，可以根据负载的阻抗大小自动调整输出电流，以保证音频输出的质量。
同时，该功能还有助于延长电池续航时间。
4.静音功能MAX9296A 内置静音功能，当检测到耳机未插入或音频信号静音时，可以自动关闭音频输出，以降低功耗。
三、GMSL MAX9296A 的应用MAX9296A 广泛应用于各类移动设备，如手机、平板电脑等。
在这些设备中，MAX9296A 可以提供高质量的音频输出，提升用户的听觉体验。
同时，MAX9296A 的低功耗特性也有助于延长设备的电池续航时间。
综上所述，GMSL MAX9296A 是一款性能优异的音频放大器芯片，适用于各类移动设备。
美国国家半导体功放芯片详解
前言：
自从多媒体音箱采用了免前级设计，音箱的后级功放芯片就成为了人们关注的重点。
实际上，与传统音响系统一样，有源多媒体音箱的设计也经历了前后级的数度变革，而即便前级设计如何变化，后级依然是必要且必须的。
所谓的多媒体音箱后级在功用上与音响后级功放类似，其作用是将前级输出的信号进行功率放大，以便单元能够按照设计规格进行发声运动。
今天我们就先为大家介绍功率芯片名厂——美国国家半导体公司出品常用于多媒体音箱的功率芯片。
美国国家半导体公司简介：
美国国家半导体公司成立于1959年，是著名的模拟和混合信号半导体制造商，也是半导体工业的先驱。
公司总部设在美国加州。
国家半导体公司致力于利用一流的模拟和数字技术为信息时代创造高集成度的解决方案。
它的生产网点遍布全球，在美国德克萨斯州、缅因州和苏格兰建有晶片制造厂，在马来西亚和新加坡建有检验中心和装配厂。
主要生产的产品有放大器、比较器、显示电路、接口电路、传感器等通用模拟电路和汽车电路、微处理器及军用航空用产品等等。
近年来，随着便携设备的盛行，国家半导体的产品方向已经偏向消费类数码移动产品，不过其在音频领域的芯片研发能力依然强悍。
下面我们来看看国家半导体的音频功率放大器家族。
国家半导体的音频功率放大器芯片家族：
上图列表的Excel文档可点击这里下载附件
从上面的列表我们可以看到，美国国家半导体的功率放大芯片家族分为四个较大的系列：LM18xx 系列；LM19xx系列；LM38xx系列以及LM47xx系列。
型号的后两位数字用来区分同系列中不同封装、功能的产品。
从国内多媒体音箱厂商的实际应用情况看，目前我们最常见的国家半导体功率放大器系列为
LM18xx系列；LM38xx系列以及LM47xx系列。
而具体应用得最多的则是LM1875、LM3886和LM4766。
下面我们就为大家详细介绍这三款IC。
相信通过我们的介绍，大家举一反三就能进一步了解该公司的其他衍生产品了。
盛极一时的LM1875：
LM1875是美国国家半导体器件公司生产的单声道音频功放芯片，采用V型5 脚单列直插式塑料封装结构。
该集成电路静态电流约70mA，工作于甲乙类放大状态，在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，谐波失真为0.03%，增益为26dB，输入灵敏度为630mV，并沿袭了国家半导体的优良传统内置多种保护电路。
广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
轻骑兵 V23SE
在多媒体音箱领域，采用了国家半导体正品LM1875的音箱大多为一代经典产品，早期的漫步者R1900TII、轻骑兵V23SE等中端产品以及2.0高端开山之作惠威M200都是各自定位产品类中的表表者。
从产品应用的角度看，早期采用LM1875的音箱产品定位都相对较高，譬如当时的R1900TII和
M200，在推出时都是各自产品线中最高端的产品。
而随着时间的推移，多媒体音箱有了较大的发展，轻骑兵面向中低端用户群的M7也用上了LM1875。
不过由于去年该芯片的停产，不少产品也不得不进行改版了。
高端箱常客——LM4766：
漫步者 R1900T III也采用了LM4766
由于LM1875是单声道产品，并且如果不采用BTL方式难以获得更高的输出功率，对于有更高要求的客户来说，LM1875已经在一定程度上成为产品设计的瓶颈（这一点在成本受到严重制约的多媒体音箱领域表现得尤为明显）。
国家半导体在开发出LM1875后，又推出了这款LM4766。
LM4766是一款采用15-针 TO-220封装的双声道音频功放芯片，因此多媒体音箱常常只用一粒就能提供完整的两个声道功率放大方案。
LM4766有两款，后缀分别为“T”和“TF”，负载为8Ω阻抗且按照THD+N小于等于0.1％时，“T”和“TF”分别能够提供40W×2和30W×2的功率输出。
也就是说即便只用一颗LM4766，也能提供比两颗LM1875更高的功率输出。
此外，他的SNR（signal to noise ratio）指标也达到了100dB。
LM4766还具有宽电源范围的优点，可以工作电压为20V～78V，保护电路也更为完善，具备输出电压欠压，过载，热监控和瞬时温度峰值监控功能（被不少发烧友称为烧不坏的功放芯片）。
惠威 M200MKII
正是具备了以上的优秀产品素质，这款芯片较常见于04～06年的高端多媒体顶级2.0中。
其中最著名的产品莫过于M200MKII了，作为惠威顶级箱系列中最卖座的产品，这款音箱有着不错的口碑，温暖的音色搏得了不少发烧友的好评。
京东的成交价大致在870元左右，因此即便惠威中高端有强悍的D1080MKII，也当不住M200MKII的诱惑力。
漫步者 R1900T III主箱正反视图
漫步者 R1900T III副箱正反视图
另外一款名气较大的产品是漫步者的R1900TIII，不过时至今日，这款产品在不少媒体评测中表现都不是很理想，我们在此掠过，感兴趣的朋友可以参考我们的对比评测《中端2.0王者之战!漫步者R1900TIII惠威D1080MKII全面PK评测》。
真正的颠峰之作——LM3886：
LM3886是美国NS公司推出的单声道大功率音频放大芯片，采用11脚TO-220封装，其后面的“TF”后缀是全绝缘封装的意思。
和LM1875T相比，它的功率更大，在额定工作电压下最大可达68Ｗ的连
续不失真平均功率，同样具有比较完善的过压过流过热保护功能，此外它具有自动抗开关机时的电流冲击的功能，使扬声器能够避免在功放电源开启时受到电流冲击造成损伤的可能。
从规格上看，这是国家半导体单声道功率放大器的真正的巅峰之作。
惠威 T200B
LM3886在多媒体音箱业界中的市场地位有如主板中的玩家国度，采用LM3886的音箱大多都是现役的顶级产品——惠威T200B、轻骑兵V3000、黑钻双子星MKII（已停产）。
这些产品基本都是各自品牌的门面级产品。
不但在多媒体领域，在HiFi界LM3886也有颇多建树。
许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。
不过由于输出功率大，工作时会发出惊人的热量，如果变压器够厉害能够让其满功率输出的话，就需要足够大的散热器（从这一点看，在某种程度上，从音箱的背部散热片大小也能看出音箱的功率大小）。
LM3886性能参数一览：
·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
·VCC=±35V OUTPUT=50W/8Ω
·峰值功率：135W
·信噪比≥92db
·转换率：19V/us
·互调失真：0.04%
·11脚TO-220封装
·静音功能
·SPiKeTM保护功能
·LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。
总结：
从以上三款芯片我们可以看出国家半导体功率放大器的发展路程（介绍的时候我们以芯片在多媒体领域的应用情况排列，并非芯片实际推出时间）。
随着设计和技术的提升，功放芯片的最大输出功率以及信噪比等主要参数都有不小的提升。
不过从产品的实际应用情况，特别是多媒体领域来看，多媒体音箱或多或少在功率上并没有能完全发挥功放芯片的潜能（符合THD+N小于等于0.1％）。
也就是说如果您想提升音箱的潜力，那么打磨音箱电源部分将是最有效的途径（功率分频的音箱产品提高功率＝提高单元控制力，而单元的控制力是最终声音品质的最基本保障）。
另一方面，从多媒体音箱应用芯片的轨迹中，我们也能看到多媒体音箱的整体进步，高端产品随着更新信号的功率放大芯片的推出而进行了改进。
可以预见的未来，我们会看到更多采用LM3886方案的高端音箱产品。
而同样随着用户对产品认知度的提高，音箱产业的再次提升相信也离我们不远了。
下一期我们将为大家介绍同样常见于音箱功放电路中的IC设计大厂ST（意法半导体）推出的功率芯片介绍，敬请关注。
