单片机原理及应用综合练习题一

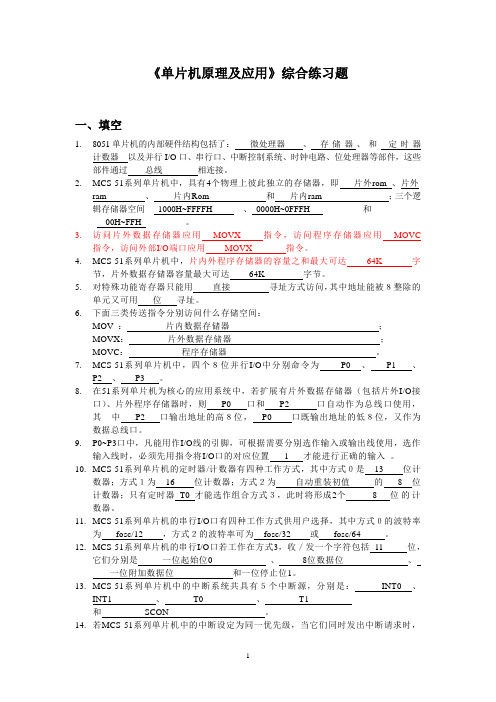

《单片机原理及应用》综合练习题一、填空1.8051单片机的内部硬件结构包括了：微处理器、存储器、和定时器计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过总线相连接。

2.MCS-51系列单片机中，具有4个物理上彼此独立的存储器，即片外rom 、片外ram 、片内Rom 和片内ram ；三个逻辑存储器空间___1000H~FFFFH_______、_0000H~0FFFH____________和___00H~FFH__________。

3.访问片外数据存储器应用MOVX 指令，访问程序存储器应用MOVC指令，访问外部I/O端口应用MOVX 指令。

4.MCS-51系列单片机中，片内外程序存储器的容量之和最大可达64K 字节，片外数据存储器容量最大可达64K 字节。

5.对特殊功能寄存器只能用直接寻址方式访问，其中地址能被８整除的单元又可用位寻址。

6.下面三类传送指令分别访问什么存储空间：MOV ：片内数据存储器；MOVX：片外数据存储器；MOVC：程序存储器。

7.MCS-51系列单片机中，四个８位并行I/O中分别命令为P0 、P1 、P2 、P3 。

8.在51系列单片机为核心的应用系统中，若扩展有片外数据存储器（包括片外I/O接口）、片外程序存储器时，则P0 口和P2 口自动作为总线口使用，其中P2 口输出地址的高８位，P0 口既输出地址的低８位，又作为数据总线口。

9.P0~P3口中，凡能用作I/O线的引脚，可根据需要分别选作输入或输出线使用，选作输入线时，必须先用指令将I/O口的对应位置 1 才能进行正确的输入。

10.MCS-51系列单片机的定时器/计数器有四种工作方式，其中方式０是13 位计数器；方式１为16 位计数器；方式２为自动重装初值的8 位计数器；只有定时器T0 才能选作组合方式３，此时将形成2个8 位的计数器。

11.MCS-51系列单片机的串行I/O口有四种工作方式供用户选择，其中方式０的波特率为fosc/12 ，方式２的波特率可为fosc/32 或fosc/64 。

单片机原理及应用练习题一、单向选择题：1.MCS—51单片机的复位信号是( )有效。

A.高电平B.低电平C.脉冲D.下降沿2.若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过( )。

A.2μsB.4μsC.8μsD.1ms3.若PSW.4=0,PSW.3=1，要想把寄存器R0的内容入栈，应使用( )指令。

A.PUSH R0B.PUSH @R0C.PUSH 00HD.PUSH 08H4.能够用紫外光擦除ROM中程序的只读存储器称为( )。

A.掩膜ROMB.PROMC.EPROMD.EEPROM5.在片外扩展一片2764程序存储器芯片要( B )地址线。

A.8根B.13根C.16根D.20根6.定时器/计数器工作方式1是( )。

A.8位计数器结构B.2个8位计数器结构C.13位计数结构D.16位计数结构7.设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为( )A.2MHzB.1MHzC.500KHzD.250KHz8.已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为( )。

A.06HB.F9HC.30HD.CFH9.下列数据字定义的数表中，( )是错误的。

A.DW“AA”B.DW“A”C.DW“OABC”D.DWOABCH10.串行口的控制寄存器SCON中，REN的作用是( )。

A.接收中断请求标志位B.发送中断请求标志位C.串行口允许接收位D.地址/数据位⒈十进制数4256转换为十六进制数是（）。

⒉10A0H ②0A0AH ③0AA00H ④010AH⒉二进制数10000000的真值是（）。

⒊128 ② 255 ③ -255 ④ -128⒊ROM指的是（）⒋触发器②只读存储器③随机存储器④寄存器⒋当系统的晶振频率为12MHz时，其机器周期是（）。

⒌ 3μs ② 2μs ③ 1μs ④ 4μs⒌开机复位后，并行口I/O各寄存器的状态是（）①随机数②维持原有内容③ 00H ④ 0FFH⒍位地址1EH具体处于片内RAM中什么位置（）。

单片机原理及应用习题库及答案一、单选题（共30题，每题1分，共30分）1、若要打开外部中断0和定时计数器1的中断，禁止其他中断，IE应设置为（）：A、8AHB、0AHC、89HD、09H正确答案：C2、MCS-51汇编语言指令格式中，唯一不可缺少的部分是（）。

A、标号B、操作码C、操作数D、注释正确答案：B3、单片机的堆栈指针SP始终是指示（）。

A、堆栈顶B、堆栈地址C、堆栈底D、堆栈中间位置正确答案：A4、下列指令中不影响标志位CY的指令有（）。

A、ADD A，20HB、CLRC、RRC AD、INC A正确答案：D5、七段共阴极发光两极管显示字符‘H’，段码应为（）A、67HB、6EHC、91HD、76HE、90H正确答案：E6、执行程序：MOV DPTR，#8000H MOVX A，＠DPTR ADD A，20H MOV R0，#00H MOVx ＠R0，A INC R0 CLR A ADDC A，#00H MOVx ＠R0，A RET 之后则CY是（）A、00HB、01HC、02HD、03H正确答案：B7、下列指令能使R0的最高位取反的是（）。

A、CPL R0.7B、XRL 00H，#80HC、CPL （R0）.7D、ARL R0，#80H正确答案：B8、SWAP A 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：C9、有一长度为10字节的字符串存放在8031单片机内部RAM中，其首地址为40H。

要求将该字符串中每一个字符加偶校验位。

（以调用子程序的方法来实现。

）源程序如下：ORG 1000H MOV R0，#40H MOV R7，#10 NEXT： MOV A，① ACALL SEPA MOV @R0，A INC R0 DJNZ ② ，NEXT SJMP $ SEPA： ADD A，#00H ③ PSW.0，SRET ORL A，④ SRET：⑤A、① @R0 ② R7 ③ JB ④ #80H ⑤ RETB、① @R0 ② R8 ③ JNB ④ #80H ⑤ RETC、① @R0 ② R7 ③ JNB ④ #90H ⑤ RETD、① @R0 ② R7 ③ JNB ④ #80H ⑤ RET正确答案：D10、下列指令能使R0低4位不变，高4位置F的是（）。

单片机原理及应用测试题+参考答案一、单选题（共100题，每题1分，共100分）1、在共阳极数码管显示字符9的显示码是（）A、0x7dB、0x06C、0x8fD、0x90正确答案：D2、51式单片机第（）引脚为+5V电源引脚A、31B、9C、10D、40正确答案：D3、采用中断技术不能实现哪些功能（）A、同时进行两个程序B、分时操作C、故障处理D、实时处理正确答案：A4、计算机组成（）A、CPU、内存I/0口B、CPU、键盘、显示器C、主机、外设备D、以上都是正确答案：B5、设异步传输时的波特率4800bps，若每个字符对应一位起始位，七位有效数据位，一位偶校验位，大位停止位，则每秒钟传输的最大字符数是（）A、240B、4800C、480D、2400正确答案：C6、定时器计数器T0有（）种工作方式A、2B、5C、3D、4正确答案：D7、若LED数码管显示字符“8”的字模是0X7f，则可以断定该数码管是（）A、共阳极数码管B、共阴极数码管C、动态显示原理D、静态显示原理正确答案：B8、3X3矩阵键盘和单片机直接连接时，需要（）个I/0A、8B、9C、6D、4正确答案：C9、89C51单片机方式0的波特率为（）A、不变B、可变C、随机D、自定义正确答案：A10、十进制126数其对应的十六进制数可表示为（）。

A、FEB、7EC、8FD、8E正确答案：B11、当INT0中断时，IE寄存器地址为（）A、0X81B、0X91C、0X84D、0X85正确答案：A12、在中断响应不受阻的情况下，CPU对外部中断请求做出响应所需的最短时间为（）机器周期。

A、1个B、2个C、3个D、8个正确答案：C13、减小频率，减小占空比，可能会出现蜂鸣器（）A、音调音量都减小B、音调减小，音量增大C、音调增大，音量减小D、音调音量都增大正确答案：A14、51单片机定时器工作方式0是指（）A、8位自动重装B、16位C、13位D、8位正确答案：C15、在每次传输完后TI置1后应进行的操作是（）A、RI=0B、TI=2C、RI=1D、TI=0正确答案：D16、8051单片机（）口是一个8位漏极型开路型双向I/O端口。

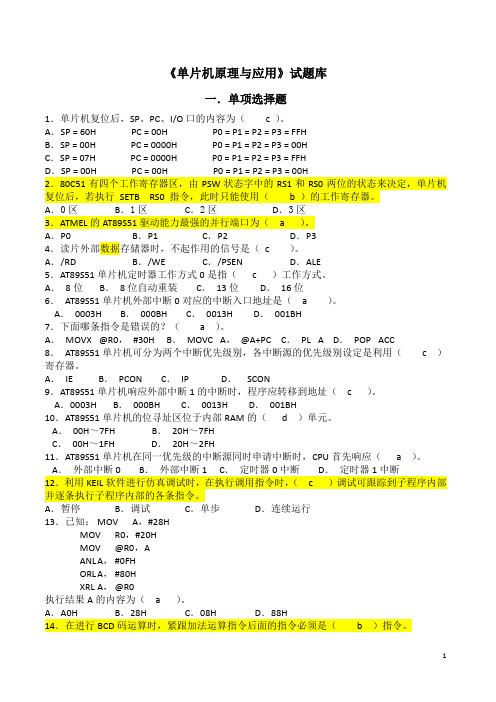

《单片机原理与应用》试题库一．单项选择题1．单片机复位后，SP、PC、I/O口的内容为（ c ）。

A．SP = 60H PC = 00H P0 = P1 = P2 = P3 = FFHB．SP = 00H PC = 0000H P0 = P1 = P2 = P3 = 00HC．SP = 07H PC = 0000H P0 = P1 = P2 = P3 = FFHD．SP = 00H PC = 00H P0 = P1 = P2 = P3 = 00H2．80C51有四个工作寄存器区，由PSW状态字中的RS1和RS0两位的状态来决定，单片机复位后，若执行SETB RS0 指令，此时只能使用（ b ）的工作寄存器。

A．0区B．1区C．2区D．3区3．ATMEL的AT89S51驱动能力最强的并行端口为（ a ）。

A．P0 B．P1 C．P2 D．P34．读片外部数据存储器时，不起作用的信号是（c ）。

A．/RD B．/WE C．/PSEN D．ALE5．AT89S51单片机定时器工作方式0是指（ c ）工作方式。

A．8位B．8位自动重装C．13位D．16位6．AT89S51单片机外部中断0对应的中断入口地址是（ a ）。

A．0003H B．000BH C．0013H D．001BH7．下面哪条指令是错误的？（ a ）。

A．MOVX @R0，#30H B．MOVC A，@A+PC C．PL A D．POP ACC8．AT89S51单片机可分为两个中断优先级别，各中断源的优先级别设定是利用（ c ）寄存器。

A．IE B．PCON C．IP D．SCON9．AT89S51单片机响应外部中断1的中断时，程序应转移到地址（ c ）。

A．0003H B．000BH C．0013H D．001BH10．AT89S51单片机的位寻址区位于内部RAM的（ d ）单元。

A．00H～7FH B．20H～7FHC．00H～1FH D．20H～2FH11．AT89S51单片机在同一优先级的中断源同时申请中断时，CPU首先响应（ a ）。

第1页共 2页安徽工程大学机电学院2014-2015学年春季学期 (单片机原理及应用)课程考试试卷 考生须知： 1、答题前将装订线内的考生信息项目填写清楚，装订线内不得答题。

2、本试卷满分为100分；考试时间120分钟。

3、考生在答题纸上答题。

4、本课程为闭卷考试。

一、单项选择题（每小题2分，共30分） 1．AT89S51单片机的CPU 主要的组成部分为( )。

A ．运算器、控制器 B ．加法器、寄存器 C ．运算器、寄存器 D ．运算器、指令译码器 2．单片机复位后，SP 、PC 、I/O 口的内容为( )。

A 、SP = 07H PC = 00H P0 = P1 = P2 = P3 = FFH B 、SP = 00H PC = 0000H P0 = P1 = P2 = P3 = 00H C 、SP = 07H PC = 0000H P0 = P1 = P2 = P3 = FFH D 、SP = 00H PC = 00H P0 = P1 = P2 = P3 = 00H 3．PC 的值是( )。

A ．当前正在执行指令的前一条指令的地址 B ．当前正在执行指令的地址 C ．当前正在执行指令的下一条指令的地址 D ．控制器中指令寄存器的地址 4．在AT89S51单片机中P1口的每一位能驱动( )。

A ．2个TTL 低电平负载 B ．4个TTL 低电平负载 C ．8个TTL 低电平负载 D ．10个TTL 低电平负载 5．在AT89S51单片机的中断请求源中，需要外加电路实现中断撤销的是( )。

A ．定时器/计数器中断B ．脉冲方式的外部中断 C ．串行口中断 D ．电平方式的外部中断 6．调用子程序、中断响应过程及转移指令的共同特点是( )。

A ．都能返回 B ．都必须保护现场 C ．都将返回地址压入堆栈D ．都通过改变PC 实现转移 7．在AT89S51单片机中，若晶振频率为8MHz ，一个机器周期等于( ) μs 。

单片机原理及应用考试题及参考答案一、单选题（共30题，每题1分，共30分）1、MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A2、指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3、5转换成十六进制数是（）。

A、111HB、94.8HC、49.8HD、49H正确答案：C4、已知晶振频率为6MHz,在P1.0引脚上输出周期为500微秒的等宽矩形波，若采用T1中断，工作方式2。

TMOD=#( )A、19HB、20HC、21HD、22H正确答案：B5、A7H和5BH两个立即数相加后，和为（），（CY）是（）。

A、1CH，0B、C1H，0C、02H，1D、C1H，1正确答案：C6、INTEL 8051 CPU是（）位的单片机.A、16B、4C、8D、32正确答案：C7、执行LACLL 4000H指令时, MCS-51所完成的操作是( )A、保护ＰＣB、（PC ）=4000HC、保护现场D、PC+3入栈,（PC ）=4000H正确答案：D8、下列指令能使R0的最高位置0的是（）。

A、ANL A，#7FHB、ANL A，#80HC、ORL A，#7FHD、ORL A，#80H正确答案：A9、MOV @Ri ， direct 是（）A、控制转移指令B、逻辑运算指令C、算术运算指令D、数据传送指令E、位操作指令正确答案：D10、汇编结束指令是（）：A、ORGB、BITC、EQUD、END正确答案：D11、SJMP rel 是（）A、逻辑运算指令C、算术运算指令D、控制转移指令E、数据传送指令正确答案：D12、下列各条指令其源操作数的寻址方式是什么？各条指令单独执行后，A中的结果是什么？设（60H）=35H，（A）=19H，（R0）=30H，（30H）=0FH。

单⽚机原理及应⽤综合习题及答案综合习题⼀⼀、填空题1、单⽚机的发展⼤致可分为个阶段。

2、单⽚机与普通计算机的不同之处在于其将、和 3部分集成于⼀块芯⽚之上。

3、单⽚机的存储器设计采⽤哈佛结构，它的特点是。

4、CPU主要由器和器组成。

CPU中的⽤来处理位操作。

5、第四代计算机所采⽤的主要器件是。

6、MCS-51系列单⽚机中，⽚内⽆ROM的机型是，有4KB ROM的机型是，⽽有4KB EPROM的机型是。

7、—32的补码为 B，补码11011010B代表的真值为 D。

8、原码数DFH= D，原码数6EH= D。

9、100的补码= H，—100的补码= H。

10、在8031单⽚机内部，其RAM⾼端128个字节的地址空间称为区，但其中仅有个字节有实际意义。

11、通常单⽚机上电复位时PC= H、SP= H、通⽤寄存器则采⽤第组，这⼀组寄存器的地址范围是从 H~ H。

12、若PSW为18H，则选取的是第组通⽤寄存器。

13、8031单⽚机复位后R4所对应的存储单元地址为 H，因上电时PSW= H。

14、若A中数据为63H，那么PSW的最低位（即奇偶位P）为。

15、在微机系统中，CPU是按照来确定程序的执⾏顺序的。

16、堆栈遵循的数据存储原则，针对堆栈的两种操作为和。

17、在8031单⽚机中，使⽤P2、P0、⼝传送信号，且使⽤了P0⼝来传送、信号，这⾥采⽤的是技术。

18、使⽤8031单⽚机时需将EA引脚接电平，因为其⽚内⽆存储器，8031⽚外可直接寻址的存储空间达 KB。

19、8位机中的被码数80H和7FH的真值分别为和。

20、配合实现“程序存储⾃动执⾏”的寄存器是，对其操作的⼀个特别之处是。

21、MCS-51单⽚机PC的长度为位；SP的长度为位，数据指针DPTR的长度为位。

⼆、单选题1、电⼦计算机技术在半个世纪中虽有很⼤进步，但⾄今其运⾏仍遵循着⼀位科学家提出的基本原理。

这位科学家是：（）（A）⽜顿（B）爱国斯坦（C）爱迪⽣（D）冯·诺伊曼2、⽤晶体管作为电⼦器件制成的计算机属于：（）（A）第⼀代（B）第⼆代（C）第三代（D）第四代3、通常所说的主机是指：（）（A）运算器和控制器（B）CPU和磁盘存储器（C）CPU和主存（D）硬件和软件4、计算机能直接识别的语⾔是：（）（A）汇编语⾔（B）⾃然语⾔（C）机器语⾔（D）⾼级语⾔5、在CPU中，控制器的功能是：（）（A）进⾏逻辑运算（B）进⾏算术运算（C）分析指令并发出相应的控制信号（D）只控制CPU的⼯作6、所谓“裸机”是指：（）（A）单⽚机（B）单板机（C）只装备操作系统的计算机（D）不装备任何软件的计算机7、下列数据中有可能是⼋进制数的是：（）（A）764 （B）238 （C）396 （D）7898、下列4种不同进制的⽆符号数中最⼩的数是：（）（A）11011001B （B）37O（⼋进制数）（C）75 （D）2AH9、PC是：（）（A）⼀根硬件信号线（B）⼀个可由⽤户直接读写的8位RAM寄存器（C）⼀个不可寻址地特殊功能寄存器（D）⼀个能⾃动加1计数的ROM存储单元10、在CPU内部贩映程序运⾏状态或反映运算结果的⼀些特征寄存器是：（）（A）PC （B）PSW （C）A （D）SP三、判断说明题1、在微机性能指标中，CPU的主频越⾼，其运算速度越快。

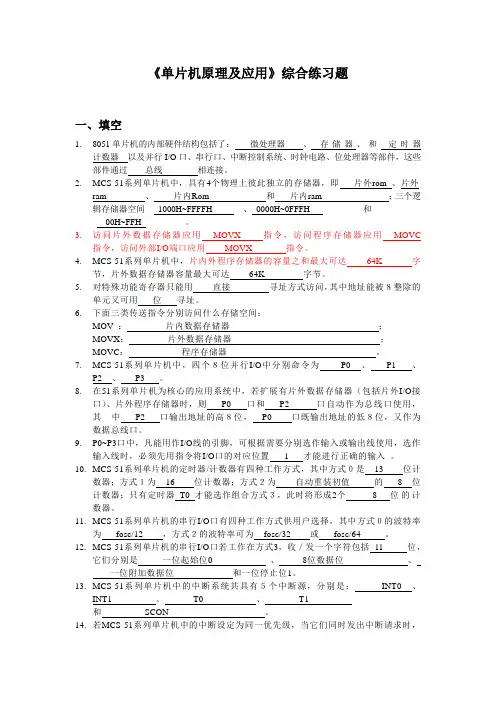

《单片机原理及应用》综合练习题一、填空1.8051单片机的内部硬件结构包括了：微处理器、存储器、和定时器计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过总线相连接。

2.MCS-51系列单片机中，具有4个物理上彼此独立的存储器，即片外rom 、片外ram 、片内Rom 和片内ram ；三个逻辑存储器空间___1000H~FFFFH_______、_0000H~0FFFH____________和___00H~FFH__________。

3.访问片外数据存储器应用MOVX 指令，访问程序存储器应用MOVC指令，访问外部I/O端口应用MOVX 指令。

4.MCS-51系列单片机中，片内外程序存储器的容量之和最大可达64K 字节，片外数据存储器容量最大可达64K 字节。

5.对特殊功能寄存器只能用直接寻址方式访问，其中地址能被８整除的单元又可用位寻址。

6.下面三类传送指令分别访问什么存储空间：MOV ：片内数据存储器；MOVX：片外数据存储器；MOVC：程序存储器。

7.MCS-51系列单片机中，四个８位并行I/O中分别命令为P0 、P1 、P2 、P3 。

8.在51系列单片机为核心的应用系统中，若扩展有片外数据存储器（包括片外I/O接口）、片外程序存储器时，则P0 口和P2 口自动作为总线口使用，其中P2 口输出地址的高８位，P0 口既输出地址的低８位，又作为数据总线口。

9.P0~P3口中，凡能用作I/O线的引脚，可根据需要分别选作输入或输出线使用，选作输入线时，必须先用指令将I/O口的对应位置 1 才能进行正确的输入。

10.MCS-51系列单片机的定时器/计数器有四种工作方式，其中方式０是13 位计数器；方式１为16 位计数器；方式２为自动重装初值的8 位计数器；只有定时器T0 才能选作组合方式３，此时将形成2个8 位的计数器。

11.MCS-51系列单片机的串行I/O口有四种工作方式供用户选择，其中方式０的波特率为fosc/12 ，方式２的波特率可为fosc/32 或fosc/64 。

《单片机原理与应用》练习题（附参考答案）一、单项选择题：（2分/题，共60分）1.MCS—5l单片机的最大程序寻址空间是（）（A）16KB （B）32 KB（C）64 KB （D）128 KB2.在CPU内部，反映程序运行状态或反映运算结果的特征寄存器是（）。

（A）PSW （B）PC（C）A （D）SP3.MCS－51单片机扩展外部程序存储器和数据存储器（）。

（A）分别独立编址（B）统一编址（C）分别独立编址或统一编址（D）动态变址4.MCS—5l单片机的堆栈区是设置在( )中。

（A）片内ROM区（B）片外ROM区（C）片内RAM区（D）片外RAM区5.在寄存器间接寻址方式中，间址寄存器中存放的数据是( )。

（A）参与操作的数据（B）操作数的地址值（C）程序的转换地址（D）指令的操作码6.CPU主要的组成部部分为（）（A）运算器、控制器（B）加法器、寄存器（C）运算器、寄存器（D）运算器、指令译码器7.进位标志CY在（）中（A）累加器（B）算逻运算部件ALU（C）程序状态字寄存器PSW （D）DPTR8.单片机的堆栈指针SP始终是（）（A）指示堆栈底（B）指示堆栈顶（C）指示堆栈地址（D）指示堆栈长度9.当标志寄存器P S W的R S O和R S I分别为1和0时，系统选用的工作寄存器组为（）（A）组0 （B）组1（C）组2 （D）组310.提高单片机的晶振频率，则机器周期（）（A）不变（B）变长（C）变短（D）不定11.8051单片机共有（）个中断源。

（A）5 （B）6（C）7 （D）812.8051单片机中数据总线是（）位的。

（A）4 （B）8（C）16 （D）3213.若(R1)=30H,（30H）=10H，则执行指令DEC @R1后，30H单元的内容是（）。

（A）2FH （B）0FH（C）31H （D）11H14.一个晶振频率是12MHZ的单片机的机器周期是（）ms。

（A）1 （B）2（C）0.5 （D）315.8051单片机复位后，P0口的电平是（）。
