LAB6-35+正立式电流互感器产品样本

LZZBW-35电流互感器使用说明书宜昌天成电器有限责任公司一、概述本型电流互感器为户外环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率为50Hz ,额定电压35kV及以下的交流线路及设备中作测量电流、电能及继电保护之用。

产品符合IEC44-1：1996 及GB1208-2006《电流互感器》标准。

具体使用条件为：1、安装场所：户外；2、海拔高度不超过1000米，相对湿度≤90%；3、周围气温最大变化不超过–25℃到 + 40℃；4、满足Ⅲ级污秽绝缘等级；5、本型感器为环氧树脂浇注全封闭式产品。

6、本型互感器型号字母代表含义如下：L Z Z B W — 35额定电压（kV）户外式带保护级浇注绝缘支柱式电流互感器二、结构本型电流互感器采用超微晶环形铁芯、进口户外专用环氧树脂浇注的全封闭电流互感器，耐电弧、耐紫外线、耐老化、寿命长。

本型电流互感器一次电流 20—500A的初级线圈为多匝式；600—2500A初级线圈为单匝式；初级线圈的起端和末端分别标志为P1、P2。

本型电流互感器的次级线圈在铁芯上均匀绕制，0.2S级、0.5级绕组的首端为1S1，末端为1S2，10P级绕组的首端为2S1，末端为2S2。

接线图三、技术参数1、额定电压：35kV2、频率：50Hz3、工率因数：0.84、极性：减极性5、额定值：见表1表16、各种准确级次的误差限值见表27、产品在额定一次电流下长期工作时，线圈温升不得超60K，P1、P2出头及内接触连接处，温升不得超过40K。

8、额定绝缘水平：42/95/185Kv四、外形安装尺寸（见附图）五、注意事项：运行中的电流互感器，二次回路必须接有负荷或直接短路，绝不允许开路。

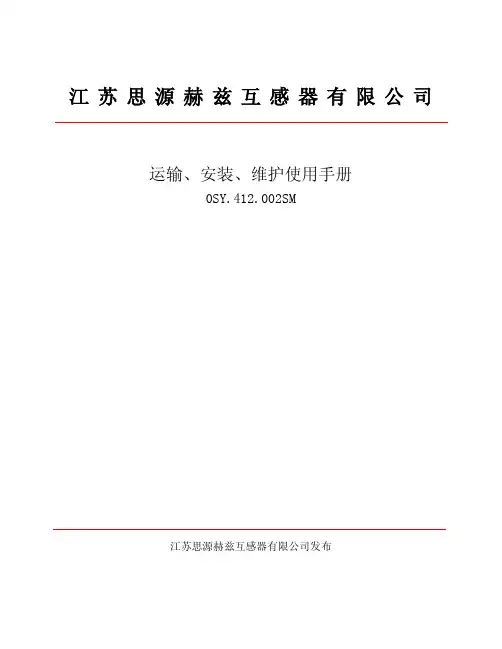

江苏思源赫兹互感器有限公司运输、安装、维护使用手册0SY.412.002SM江苏思源赫兹互感器有限公司发布Sieyuan ®江苏思源赫兹互感器有限公司运输、安装和维护使用手册0SY.412.002SMLVQB （T ）系列电流互感器代替共13页 第1页资料来源 编制 周晶晶 20110905校核 姜伟伟 20110905 1 适用范围本手册适用于户外型、倒立式、各种污秽等级的SF 6电流互感器, 型号为LVQB(T)-35、LVQB-66、LVQB-110、LVQB(T)-220、LVQB(T)-330、LVQBT-500。

电流互感器是按比例把线路上的大电流变换成较小的标准电流值(1A 、5A)，用于电气测量和保护。

手册提供上述各种型号电流互感器的产品说明及出厂后的相关操作信息、使用信息和注意事项。

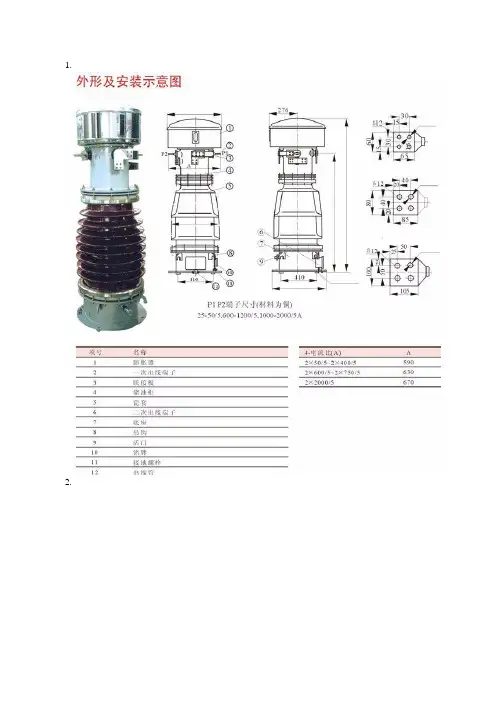

2 产品说明 2.1 产品示意图图1 LVQB-110W3产品示意图 图2 LVQB （T ）-220W3产品示意图2.2 使用条件 2.2.1环境温度最高气温 +45 ℃ 日平均气温不超过 +30 ℃ 最低温度 -30 ℃产品的额定压力对应的最低环境温度见表1表1额定压力/MPa（表计压力）0.34 0.42 0.50 0.68最低温度/℃-40 -35 -30 -202.2.2 海拨高度海拨不超过1000m,当使用在海拨超过1000m地区时，其外绝缘的试验电压按GB 311.1进行修正。

2.2.3 大气条件大气中无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。

2.2.4 月平均最大相对湿度95 %（在25 ℃）。

2.2.5 最大风速：34 m/s。

2.2.6 抗地震性能: 设防烈度 8度(正弦共振3 次周波，5%衰减)，地面水平加速度0.30g，地面垂直加速度0.15g，安全系数1.67。

2.2.7 产品其它性能数据参见产品铭牌和出厂试验合格证明书。

2.3 产品结构本产品为户外型、SF6气体绝缘、倒立式结构，产品上部为电流互感器器身,中部是硅橡胶复合绝缘套管或高强度瓷套,底部为产品支撑底座。

◎油浸式电流互感器简介◎◆Brief introduction to Oil-immersed Current Transformer◆本产品符合国家标准GB1208-2006《电流互感器》和国际电工委员会标准IEC 60044-1：2003《互感器第1部分：电流互感器》的要求，主要供35kV、110kV、220 kV，50Hz电力系统作电流、电能测量和计量及继电保护用。

The products comply with the requirements of GB1208-2006 “Current Transformer”and International Electro technical Commission IEC 60044-1：2003 “Instrument Transformers Part-1 Current Transformers”. It is mainly used for current and electric energy measurement and relay protection for 35kV, 110kV and 220kV, 50Hz power system.产品安装地点的环境温度为-30℃～+40℃，海拔不超过1000m，高原型产品海拔不超过3500m。

普通型产品适用于一般地区，耐污型产品适用于Ⅱ、Ⅲ、Ⅳ级污秽地区，组合型产品专与隔离开关配套成组合电器。

Environmental temperature of its assembly place is -30℃～+40℃, altitude above sea level shall not exceed 1000m, Altitude for plateau type product shall not exceed 3500m. Common product apply to common place, Anti-pollution products can apply to Ⅱ、Ⅲ、Ⅳpollution area, Composite type products form composite electrical apparatus specialty combining with isolating switch.产品型号表示方法及字母意义：Way of showing the type of product and meaning of letters:产品型号：L—电流互感器，V—倒立式，B—有保护级，T—具有暂态特性，C—瓷绝缘，W—户外型，A—结构型式为“链”型，N—油保护方式不带金属膨胀器。

1.
2.
3.
L：表示电流互感器；B：表示代保护级；5：代表设计序号；66：表示系统电压为66kV；(W2)：表示污秽等级为3级；2*600/5：表示一次电流为2*600A(一次可以串并联；一次接成串联时，额定电流为600A；一次接成并联时，额定电流为1200A。

)二次电流为5A
0.2S：表示计量级；0.5：表示测量级；5P20：表示保护级。

(0.2S级抽头300-600/5A)：表示计量级有个中间抽头
4.
LB6-66电流互感器，适用于72.5KV的电网中，作计量、测量和保护使用，本产品采用油式绝缘方式，电磁感应式电流互感器。

由于本产品多为我国东北地区和朝鲜地区使用，昼夜温差较大，本产品配备有金属膨胀器。

LB6-66型电流互感器等同于：LB5-66,LB5-60,LB6-60,LB6-72.5,LCWD-66。

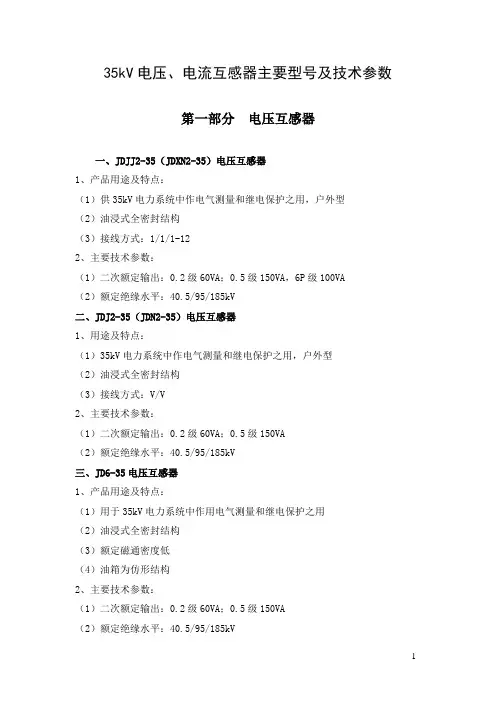

35kV电压、电流互感器主要型号及技术参数第一部分电压互感器一、JDJJ2-35（JDXN2-35）电压互感器1、产品用途及特点：（1）供35kV电力系统中作电气测量和继电保护之用，户外型（2）油浸式全密封结构（3）接线方式：1/1/1-122、主要技术参数：（1）二次额定输出：0.2级60VA；0.5级150VA，6P级100VA（2）额定绝缘水平：40.5/95/185kV二、JDJ2-35（JDN2-35）电压互感器1、用途及特点：（1）35kV电力系统中作电气测量和继电保护之用，户外型（2）油浸式全密封结构（3）接线方式：V/V2、主要技术参数：（1）二次额定输出：0.2级60VA；0.5级150VA（2）额定绝缘水平：40.5/95/185kV三、JD6-35电压互感器1、产品用途及特点：（1）用于35kV电力系统中作用电气测量和继电保护之用（2）油浸式全密封结构（3）额定磁通密度低（4）油箱为仿形结构2、主要技术参数：（1）二次额定输出：0.2级60VA；0.5级150VA（2）额定绝缘水平：40.5/95/185kV四、JDX6-35电压互感器1、产品用途及特点：（1）用于35kV电力系统中作用电气测量和继电保护之用（2）油浸式全密封结构，户外型（3）额定磁通密度低（4）油箱为仿形结构2、主要技术参数：（1）二次额定输出：0.2级60VA；0.5级150VA 6P级100VA（2）额定绝缘水平：40.5/95/185KV五、JSXN（F）-35三相抗铁磁谐振电压互感器1、产品用途及特点：（1）用于35kV电力系统中作用电气测量和继电保护之用（2）油浸式全密封结构（3）能有效消除分频、工频、高频谐振，不会过压烧毁，不会频繁熔断高压保险（4）能提供计量、测量分开的产品。

即:0.2/0.5/6P2、主要技术参数：（1）二次频定输出：0.2级3×60VA；0.5级3×80VA；6P级100VA（2）额定绝缘水平：40.5/95/185kV六、JDZ9-35全包封电压互感器1、产品用途及特点：（1）用于额定电压为35kV的开关柜中作电气测量和继电保护用（2）环氧树脂浇注，全封闭结构，户内型（3）采用环形铁芯，产品电磁性能好2、主要技术参数：（1）二次额定输出：0.2级60VA；0.5级120VA（2）额定绝缘水平：40.5/95/185kV七、JDZX9-35全包封电压互感器1、产品用途及特点：（1）用于额定电压为35kV的开关柜中作电气测量和继电保护用（2）环氧树脂浇注，全封闭结构，户内型（3）采用环形铁芯，产品电磁性能好（4）可提供计量、测量分开的产品。

35kv高压电流互感器
LDZB7-35kv高压电流互感器
35kv高压互感器概述
适用于额外频率50Hz或60Hz、额外电压35kV及以下的电力体系中，作电气丈量、电气维护用。

35kv高压互感器构造简介
商品为贯穿(单匝)构造，由铁心、二次绕组和一次导电杆等构成，且悉数包封在环氧浇注体内，设备板与浇注体构成一体，设备板上有供设备与接地用的嵌装螺母和二次出线端子，二闪出一处有维护罩。

35kv高压互感器技能参数
1.额外一次电流，额外二次电流，精确极及相应的额外输出;
2.负荷的功率因数为0.8(滞后);
3.十P级精确限值系数为20;
4.0.5级外表保安系数FSle;十;
5.额外短时热电流(有用值)：45kA/1秒;
6.额外动安稳电流(峰值)：112.5kA;
7.精确级组合：0.5/十P/十P
注：在构造长度容许方案内商品的一次电流及精确组合能够依据用户需求恣意挑选，可所以复合变比，也可所以四个精确级。

8.额外绝缘水平：40.5/95/185kV;
9.有些放电水平契合GB5583及IEC185《互感器有些放电丈量》，其视在放电量不大于50pC。
