poe受电方案POE 受电方案POE(Power over Ethernet)是一种技术,它允许通过以太网电缆传输电力和数据信号。
POE 受电方案的设计和实施对于实现设备的高效供电至关重要。
本文将就POE 受电方案的选择、实施和优点进行探讨。
一、POE 受电方案的选择在选择POE 受电方案时,需要考虑以下几个因素:1. 供电需求:首先需要确定所需供电的设备类型和功耗。
根据设备的功耗需求,选择适合的POE 受电标准和设备型号。
2. 电缆标准:POE 受电方案通常基于以太网电缆传输电力和数据信号。
因此,需要选择符合POE 标准的以太网电缆,如CAT5e 或CAT6。
3. POE 受电设备:POE 受电设备通常由PoE供电器和POE受电器组成。
在选择POE 受电设备时,可以考虑其功率输出、安全性能和可靠性等方面。
二、POE 受电方案的实施实施POE 受电方案的过程包括以下几个步骤:1. 网络设计:根据实际需求设计网络拓扑结构,包括终端设备的位置和连接方式等。
2. 考虑供电点:确定供电点的位置,这些位置通常是网络设备所在的地方。
根据供电点的数量和位置,选择合适的POE 受电设备。
3. 安装设备:按照设计方案,将POE 受电设备安装在合适的位置。
同时,根据供电需求,连接相应的PoE供电器。
4. 连接设备:使用符合POE 标准的以太网电缆,将PoE供电器与POE 受电设备连接起来。
确保连接的质量和稳定性。
5. 测试和调试:安装完毕后,进行测试和调试。
确保POE 受电方案的正常运行和设备的供电质量。
三、POE 受电方案的优点POE 受电方案在供电便利性、管理灵活性和成本效益等方面具有以下优点:1. 供电便利性:POE 受电方案可以通过以太网电缆传输电力和数据信号,省去了传统电源线的布线和管理。
这样可以实现灵活的布线和快速的设备迁移。
2. 管理灵活性:通过POE 受电方案,可以集中管理供电设备,实现对供电负载的监控和控制。
低压配电室受电方案引言低压配电室是电力系统中非常重要的一个组成部分,主要用于将输电线路送来的高电压电能转换成适用于用户的低压电能,并通过配电线路供应给各个用户。
因此,低压配电室的受电方案对于电力系统的正常运行和用户的安全使用都至关重要。
本文将介绍低压配电室常见的几种受电方案,并对它们的特点进行分析和比较。
单回路受电方案单回路受电方案是低压配电室中最简单、最常见的一种方案。
它通常适用于对电力可靠性要求不高的场所,例如一些住宅区或者一些小型商业建筑。
这种方案通过一根进线将高压电能引入低压配电室,然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是结构简单、成本低廉,但是缺点是如果进线出现故障,整个系统将会中断,对用电可靠性要求较高的场所不太适用。
双回路受电方案双回路受电方案是为了提高用电可靠性而发展起来的一种方案。
它通过两根独立的进线引入高压电能,每根进线通过独立的变压器将高压转换成低压电能,然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是当一根进线发生故障时,另一根进线仍然可以保证用电的供应,大大提高了用电的可靠性。
缺点是系统结构相对复杂,需要增加设备和成本。
多回路受电方案多回路受电方案是为了满足大型建筑、工业厂房等对用电可靠性和灵活性要求较高的场所而发展起来的一种方案。
它通过多根独立的进线引入高压电能,每根进线通过独立的变压器将高压转换成低压电能,然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是可以根据需要对进线和馈线进行灵活的调整和配置,以适应不同用户的用电需求。
缺点是系统结构复杂,设备和成本较高。
联动式受电方案联动式受电方案是为了应对一些对用电可靠性要求极高的场所而发展起来的一种方案。
它通过多根进线和多根对应的馈线构成多个独立的电源系统,每个电源系统都可以独立供电。
当一个电源系统发生故障时,其他电源系统可以自动接管供电,确保用电的可靠性。
这种方案的优点是电源系统之间互为备份,故障切换快速可靠,能够提供高可靠性和高供电质量。
厂用电受电方案一、方案背景自从我踏入电力行业,已经有十年之久。
这十年间,我见证了无数厂用电项目的崛起与成长。
今天,我要分享的厂用电受电方案,是我结合多年经验,精心策划的一份方案。
二、项目概述1.安全可靠:确保电力系统在运行过程中,不会对人员及设备造成安全隐患。
2.节能环保:降低能源消耗,提高能源利用率,减少对环境的影响。
3.智能化:实现电力系统运行数据的实时监控,便于分析、调整和优化。
三、方案内容1.受电系统设计(1)电源接入根据工厂所在地区的电力资源情况,选择合适的电源接入方式。
如:高压直接接入、低压接入、光伏发电等。
(2)受电装置选用高效、可靠的受电装置,确保电力系统在运行过程中的稳定性。
受电装置包括:变压器、电缆、断路器、保护器等。
(3)配电系统根据工厂用电需求,设计合理的配电系统。
包括:配电柜、电缆、配电线路等。
2.运行与维护(1)运行监控采用先进的监控设备,实时监测电力系统的运行状态,包括电压、电流、功率等参数。
(2)故障处理建立完善的故障处理机制,确保在发生故障时,能够迅速、准确地找到故障点,并进行处理。
(3)定期检查与维护对电力系统进行定期检查和维护,确保设备处于良好状态,延长使用寿命。
3.节能措施(1)优化设备选型选用高效、节能的电力设备,降低能源消耗。
(2)合理布局合理布局电力系统,降低线损。
(3)智能调控采用智能调控技术,根据工厂用电需求,实时调整电力系统运行状态,提高能源利用率。
四、项目实施1.前期准备(1)项目立项根据工厂需求,编写项目建议书,提交相关部门审批。
(2)设计审查组织专家对设计方案进行审查,确保方案的科学性、合理性和可行性。
2.施工阶段(1)设备采购根据设计方案,采购所需的电力设备。
(2)施工安装按照设计方案,进行电力系统的施工安装。
3.调试与验收(1)调试在施工完成后,对电力系统进行调试,确保系统运行正常。
(2)验收组织专家对电力系统进行验收,确保项目达到预期目标。
一、编制说明2二、编制依据2三、工程概况23.1系统的运行方式23.2受、送电范围3四、受送电前准备3五、受电前检查工作45.1高压系统检查45.2变压器的检查55.3低压柜的检查55.4施工及试验数据的检查65.5受电前绝缘检查65.6受电前的模拟空投试验75.7试验后的清理工作9六、受、送电步骤96.110KVI段母线受电96.20.4KVI、II段母线受电136.3所内用电设备送电14七、施工安全措施:15八、机具设备计划16九、受电过程中意外事故处理和事故原因分析:16十、事故应急救援预案1810.1事故风险分析1810.2应急工作职责1910.3现场应急处置措施2010.4注意事项22附件一:倒闸操作票24一、编制说明本施工技术方案针对XXXXXXX变电所受、送电而编制。
本装置变电所一层为低压配电室、低压变频器室,二层为电缆夹层、三层为高压配电室、高压电容器室、高压变频器室以及挤出机专用高压室,目前本装置变配电室已具备受电条件,为确保一次受电成功,特拟定此受电方案。
二、编制依据2.1中国天辰工程有限公司设计的施工图纸2.2《电气装置安装工程电气设备交接试验标准》GB50150-20062.3《电力系统继电保护及电网安全自动装置检验条例》DLT955-20062.4《电气装置安装工程高压电器施工及验收规范》GB50147-20102.5《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.6《电气装置安装工程母线装置施工及验收规范》GB50149-20102.7《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.8《电气装置安装工程接地装置施工及验收规范》GB50169-20062.9《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20122.10《电气装置安装工程低压电器施工及验收规范》GB50254-20142.11电气设备厂家的技术文件资料三、工程概况XXX变电所包括10KV高压配电系统、0.4KV低压配电系统、控制系统三部分。
厂用电受电方案
厂用电受电方案是指对于各种厂房、设施以及设备的电力需求,进行系统化和科学化的规划和设计,以确保安全、可靠的电力供应,保障生产的正常运转。
一、受电方案的设计原则
1. 安全可靠:要考虑电力的稳定性,确保电力供应可靠性,避
免人员和财产的损害。
2. 经济合理:考虑用电负荷特点、结构、数量和用电规律,以
及电源是否充足和可靠等因素,实现经济性、合理性。
3. 可扩展性:考虑工厂用电的可能增加,推测未来新设备的电
力需求。
4. 灵活性:为适应不同用电负荷和情况,方案应具有变通性和
灵活度。
二、受电方案的组成部分
1. 主变电站:设置在供电局高压线路较近处,担负变电、安全
保护、自动控制等任务。
定期进行维护和检测,以确保主变站正常
运行。
2. 电缆通道:必须结合建筑物的现有布局、厂区实际情况,设
计合理的电缆通道系统,包括各种用电设施的布线走向、走向优化等。
110kV升压站受电方案第一篇:110kV升压站受电方案项目名称建设单位名称项目名称受电方案编写:审核:批准:施工单位日期项目名称一、编制目的及受电方式项目名称为110kV系统,带有110kV GIS开关及110/35kV主变压器。
经#1主变压器降压至35kV母线。
采用微机型保护装置。
在完成了全部安装、试验工作和分部试运行工作后,为了考核110kV设备的一次系统能否正常投入运行,特编制110kV受电方案。
经外线送至本站110kV进线侧、合上110kV文茭线1113(DS2)隔离开关,合上110kV文茭线1111(DS1)隔离开关,合上110kV文茭线111开关(CB)致使110kV母线带电,并对110kV母线、#1主变及设备进行冲击合闸试验,以检查一次设备的可靠性,二次部分的测量、控制、保护、同期、信号装置及其回路的正确性。
二、编制依据1、2、3、4、5、设计院提供的相关图纸与资料。
设备制造厂提供的图纸、资料。
GB50150-91《电气装置安装工程电气设备交接试验标准》。
DL400-91《继电保护和安全自动装置技术规程》。
风力发电厂基本建设工程启动及竣工验收规程。
三、受电范围 1、110kV母线、电压互感器及电流互感器等; 2、110kV#1主变系统;3、#1主变带35kV一段母线、母线压变、#1接地变、#1场用变、#1SVG降压变、#1电容器组及相关的CT和电缆;4、与上述设备相关的所有保护、控制、测量、计量、信号、保护等装置与回路;6、附电气一次主接线图;四、受电前应具备的基本条件1、110kV 电气一、二次设备安装全部结束,电气试验调试结束并合格,受电设备的继电保护,已按有关单位提供的整定单进行整定完毕,经检查验收合格,具备投运条件。
项目名称2、受电范围内土建竣工,做到道路畅通,门窗齐全,通讯、照明条件良好,消防设施完善,经验收合格,具备使用条件。
绝缘、安全用具配备齐全、合格均能使用。
3、受电相关设备现场标志均已正确命名、齐全,符合规范要求。
国投钦州电厂2*600MW机组脱硫岛厂用电受电方案1. 脱硫厂用电系统概述本工程脱硫岛内每台炉设置有两段6kV脱硫工作段(分别为6kV脱硫1A、1B、2A、2B段)。
6kV系统与主体工程一致,采用中性点不接地系统。
380V系统采用PC(动力中心)、MCC(电动机控制中心)两级供电方式,中性点直接接地。
脱硫岛设2段380/220V脱硫PC段,分别为380/220V脱硫PC A、B段,脱硫岛共设7段380/220V脱硫MCC段,分别为脱硫单元1段MCC、脱硫单元2段MCC、脱硫废水段MCC、制浆脱水楼A段MCC、制浆脱水楼B段MCC、脱硫保安1段MCC、脱硫保安2段MCC。
脱硫保安1、2段MCC工作电源分别来自脱硫脱硫PC A、B段,备用电源来自主厂房对应机组的保安段。
2.编写依据:1) 《电力建设安全工作规程(火力发电厂部分)》2) 《电业安全工作规程(发电厂和变电所电气部分)》3) 《电力系统继电保护及安全自动装置反事故措施要点》4) 《防止电力生产重大事故的二十五项重大要求》5) 《国投钦州电厂脱硫岛电气部分一、二次电气原理图》3.受电试验目的:通过受电试验,考核国投钦州电厂脱硫岛厂用电一、二次电气设备的性能及质量,检验保护联锁、开关、变压器的性能、质量、动作特性、操作逻辑是否合理,及时发现并排除缺陷,使国投钦州电厂脱硫及脱硫岛电源达到安全、可靠的状态,确保今后脱硫岛的调试及投运能够顺利进行。
4.组织机构及分工4.1受电组织机构成立国投钦州电厂2*600MW脱硫岛厂用电受电指挥组,负责本次受电工作的开展,组织机构应由参建各单位成员组成。
4.2 调试过程及工作分工1) 调试单位负责启动方案的编写,并完成电气开关的远方传动试验。
2) 安装单位负责受电设备与系统的维护、检修及消缺等工作,以及试验过程中临时设施的制作安装和系统恢复等工作;受电过程中安排有经验人员进行设备的一、二次操作,并负责现场检查监视;3) 运行单位负责根据方案措施及运行规程编写操作票,并在调试单位、安装单位的指导下负责整个受电阶段的运行操作;4)国投钦州电厂、监理公司派出有关技术人员参加整个试验过程并进行监督、验收工作;5) 在整个试验过程中,若存在与各有关单位之间协调工作的事宜时,由南方环保及监理公司协调。
电力工程受电系统方案一、选址概述电力工程受电系统选址应遵循以下原则:1.离主要用电负荷近,减少输电线路损耗;2.具备良好地理环境条件,方便施工和维护;3.离消防水源近,保障安全;4.有良好的地质条件,降低施工风险。
二、供电方案供电方案主要包括变电站位置选址、变压器容量选取和配电线路选择等内容。
1.变电站位置选址变电站选址要考虑用电负荷分布、输电线路长度、输电线路走向及地形地貌等因素,选址应尽量靠近主要用电负荷,同时要避免环境污染严重或地质条件差的地段。
在选址时,还要考虑后期扩容需求。
2.变压器容量选取变压器容量选取是根据用电需求确定的,在满足用电需求的前提下,要充分考虑变压器的经济性和可靠性。
同时,也要根据输电线路的长度和负荷特性,进行合理的配套选取。
3.配电线路选择配电线路的选择要充分考虑用电负荷情况、输电线路长度和地形地貌条件。
一般情况下,选用环保、耐磨、耐腐蚀、耐高温的电缆,而在一些特殊情况下,可以考虑采用特种绝缘电缆,以提高供电系统的可靠性和安全性。
三、设备选型设备选型主要包括变压器、开关设备、电缆等方面,要充分考虑设备的性能、品质、可靠性和经济性等因素。
1.变压器选型变压器选型要根据用电负荷和电压等级进行合理选择,一般应遵循电压等级统一原则,同时还要考虑变压器的运行负载、过载能力、短路能力等因素。
此外,还要根据变压器的节能性和环保性进行评估。
2.开关设备选型开关设备选型要充分考虑设备的断开能力、操作性能、可靠性和安全性等因素,一般应选择设备具有完善的保护功能和自动化控制功能的设备。
同时,还要考虑设备的耐用性和维修性。
3.电缆选型电缆选型要充分考虑电缆的耐磨性、耐高温性、耐腐蚀性和导电性等因素,同时还要根据电缆的敷设长度、敷设环境和敷设方式进行合理的选择,以提高供电系统的可靠性和安全性。
四、运行维护方案供电系统的运行维护方案主要包括开关设备的定期检修、变压器的绝缘测试、电缆的在线监测等方面,要制定合理的维护计划和措施,以保证供电系统的稳定和安全运行。
目录1 编制目的2 编制依据3 设备及系统简介4 受电范围5 组织分工6 使用仪器设备7 受电应具有的条件8 受电环节9 安全注意事项1 编制目的为了疆庄风电一场110kV升压站工程的调试工作管理, 明确本次升压站受电工作的任务和各方职责, 规范程序, 使受电工作有组织、有计划、有秩序地进行, 保证升压站受电工作安全、可靠、顺利的完毕, 特制定本方案。
2 编制依据《电气设备安装工程电气设备交接实验标准》《电力系统自动装置检查条例》《继电保护和电网安全自动装置检查条例》《火电工程调整试运质量检查及评估标准(1996年版)》设计、制造技术文献3 设备及系统简介1)系统简介疆庄风电一场110kV升压站工程, 110kV设计为2条110kV出线间隔, 2台主变间隔, 2组110kVPT, 1#、2#主变共10条35kV线路, 1台所用变, 2组35kV 接地变, 2组PT, 2组SVG, 2台35kV主变进线开关; 110kV系统采用的单母线接线方式, 35kV采用的单母线接线方式。
本次启动范围: 110kV出线间隔, 110kVPT , 1#、2#主变间隔, 1#、2#主变35kV进线开关;35kV站用变, 35kVPT, 35kV出线、35kVSVG、35kV接地变, 配置情况是:110kV每条母线配置一套母线保护, 每回110kV线路配置一套微机保护装置;35kV每条母线配置一套母线保护, 35kV每回线路配置一套微机线路保护测控装置; 35kV配置相应的SVG、电抗器、所用工作变保护;监控系统配置的是综合自动化监控系统和微机五防装置, 配置远动主机屏设备, 该远动主机与微机保护、监控设备构成完整自动化监控系统, 满足哈密地区国家电网调度中心规定。
2)系统特点从保护到控制、信号及测量均采用微机装置, 自动化限度高, 操作方便, 这样对运营人员的技术素质规定相应也高。
4 受电范围疆庄风电一场110kV升压站工程升压站的初次受电范围暂按如下考虑, 最终以调度部门的调度措施为准。

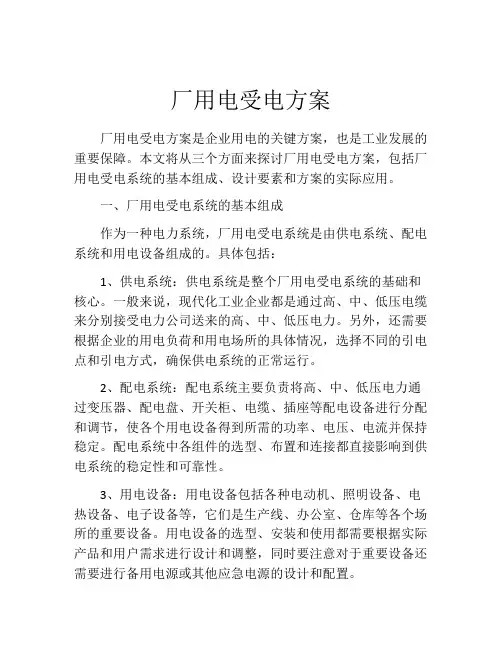

厂用电受电方案厂用电受电方案是企业用电的关键方案,也是工业发展的重要保障。
本文将从三个方面来探讨厂用电受电方案,包括厂用电受电系统的基本组成、设计要素和方案的实际应用。
一、厂用电受电系统的基本组成作为一种电力系统,厂用电受电系统是由供电系统、配电系统和用电设备组成的。
具体包括:1、供电系统:供电系统是整个厂用电受电系统的基础和核心。
一般来说,现代化工业企业都是通过高、中、低压电缆来分别接受电力公司送来的高、中、低压电力。
另外,还需要根据企业的用电负荷和用电场所的具体情况,选择不同的引电点和引电方式,确保供电系统的正常运行。
2、配电系统:配电系统主要负责将高、中、低压电力通过变压器、配电盘、开关柜、电缆、插座等配电设备进行分配和调节,使各个用电设备得到所需的功率、电压、电流并保持稳定。
配电系统中各组件的选型、布置和连接都直接影响到供电系统的稳定性和可靠性。
3、用电设备:用电设备包括各种电动机、照明设备、电热设备、电子设备等,它们是生产线、办公室、仓库等各个场所的重要设备。
用电设备的选型、安装和使用都需要根据实际产品和用户需求进行设计和调整,同时要注意对于重要设备还需要进行备用电源或其他应急电源的设计和配置。
二、厂用电受电方案的设计要素1、可靠性:任何企业的生产都需要稳定可靠的电力供应,否则将会造成生产停顿、损失和安全事故等问题。
因此,厂用电受电方案的设计要素中最重要的就是可靠性。
从供电系统、配电系统和用电设备三个方面考虑,需要充分采取各种技术手段保障供电系统的稳定性和可靠性。
2、经济性:任何企业都需要在生产中控制成本,因此厂用电受电方案设计中也需要考虑经济性。
为了减少系统的投资和运行费用,可以从供应商、设备类型、布局等方面进行精简设计,同时也要注意高效的能源利用和减少电力损耗。
3、灵活性:厂用电受电方案需要具有一定的灵活性,以适应企业的生产需要。
比如可以采取多供电方式备份等方案,这样在一些突发或异常情况下可以保证正常生产运行。
武汉阳逻华能电厂三期工程2×600MW机组调试作业指导书厂用电系统受电方案调试所2006年01月05日目录1 目的 (04)2 依据 (04)3 设备系统简介 (04)4 受电范围 (05)5 组织分工 (05)6 使用仪器设备 (05)7 受电应具备的条件 (06)8 方法步骤 (07)9 安全注意事项 (10)10 主接线图 (11)11 受电记录卡 (12)12 附表 (21)1 目的1.1检查受电系统一次设备的工作性能1.2检查受电系统二次电流回路、电压回路的正确性1.3检查受电设备继电保护装置的可靠性及正确性1.4机组试运工作正常进行2 依据2.1《电气装置安装工程电气设备交接试验标准》2.2《电力系统自动装置检验条例》2.3《继电保护和安全自动装置技术规程》2.4《保护继电器检验》2.5《火电工程调整试运质量检验及评定标准》2.6设计图纸2.7制造厂技术文件3 设备系统简介3.1系统介绍阳逻华能电厂三期工程设计安装两台600MW汽轮发电机组,一台高压启动/备用变压器(简称启备变),启备变高压侧电源取自老厂220kV变电站,启备变低压侧接入6kV工作段、公用段,通过开关接入两段工作母线及公用母线。
启备变具有有载调压装置,可根据系统电压的变化,调整厂用电的电压水平,以提高厂用电的质量,改善用电装置的运行条件和工作效率。
#5机组6kV设计有两台汽机变、两台锅炉变、一台公用变、一台检修变、一台照明变、三台除尘变、一台水源变、一台翻车机变、一台循环水泵房变、一台输煤变共十四台低压厂用变压器。
(厂用电系统图见附图)3.2主要一次设备参数3.2.1启备变型号: SFFZ—50000/23050000kVA ; 230±8×1.25%/6.3-6.3/10.5kV Ynyn0- yn0+d冷却方式:ONAF / ONAN3.2.2 6kV开关型号:3AH3116额定电压:12kV额定电流:3150A(进线回路)、1600A(馈线回路)额定开断电流:40kA (4s)3.2.3低压厂用变压器汽机变型号:SCB9—1600/6.3 额定容量:1600kV A Dyn11锅炉变型号:SCB9—1250/6.3 额定容量:1250kV A Dyn11检修变型号:SCB9—800/6.3 额定容量:800kV A Dyn11公用变型号:SCB9—1250/6.3 额定容量:1250kV A Dyn11照明变型号:SCB9—800/6.3 额定容量:800kVA Dyn113.3二次设备配置3.3.1厂用电系统的操作通过DCS完成,运行人员通过计算机中厂用电系统的画面对一次设备进行操作。
3.3.2开关量和数字量输入计算机,通过计算机画面可方便监视一次设备的运行状态。
4 受电范围4.1高压部分:#5机6kV工作A、B段母线、#5机6kV公用段母线。
4.2低压部分:两台汽机变、两台锅炉变、一台检修变、一台照明变、一台公用变及相对应的400V低压段。
5 组织分工5.1为了使受电工作有计划、按步骤地顺利进行,受电前应组织有关单位进行技术交底,熟悉受电部分一、二次设备,明确组织分工,落实岗位责任,作好异常情况应变准备。
5.2调试单位负责受电过程的指挥并完成有关试验,准备试验仪器仪表,作好试验记录和数据处理,解决受电过程中出现的技术问题。
5.3安装单位负责受电设备的安全隔离措施,负责受电现场的安全、消防、保卫等任务;并负责设备检修和临时措施的拆装工作。
5.4建设单位负责办理操作票;受电过程中的设备操作及运行;以设备代管协议为准。
6 使用仪器设备7 受电应具备的条件7.1下列一次设备调试完毕,经质检验收合格:7.1.1启备变本体7.1.2 6kV系统包括启备变至6kV的共箱母线和受电涉及的开关柜,6kV工作A段、B段及公用段母线和开关柜,各段母线PT。
7.1.3低压变高压侧6kV开关;7.1.4低压变高压侧6kV电缆;7.1.5各低压变压器;7.1.6 380/220V工作进线开关及分段开关;7.1.7 380/220V各段母线及PT。
7.2 下列二次设备和系统调试完毕并投运,经质检验收合格:7.2.1 直流220V、110V电源系统;7.2.2 UPS不停电电源系统;7.2.3 变送器屏及回路;7.2.4 DCS系统有关厂用电操作监控部分;7.2.5 低压变压器数字温控仪及回路。
7.3 所有与受电有关的一、二次设备安装、调试资料齐全。
7.4 所有保护装置的定值已整定完毕。
7.5 现场道路通畅,门窗齐全、照明充足、消防器材完备。
7.6 电缆沟盖板齐全,具备防水条件,受电设备周围施工工作完毕。
7.7 受电区设有明显标志,危险区设有警告标志。
8 方法步骤8.1 #1汽机变冲击和380/220V汽机A段受电8.1.1 #1汽机变及高压侧电缆绝缘测试合格,测低压A段母线及开关绝缘合格,变压器高低压侧绝缘合格,变压器低压侧中性点接地连接良好,检查380/220V汽机A段所有开关刀闸均在断开位置。
8.1.2 将#1汽机变高压侧开关置试验位置,插上插头,送上直流操作电源,就地位置不带电试合、分三次,确认动作正确。
8.1.3 在集控室DCS上操作#1汽机变高压侧开关,不带电试合、分三次,确认动作正确。
8.1.4 #1汽机变高压侧开关在试验位置合闸状态时,做变压器温度高报警及跳闸保护和开关保护,开关应正确动作,确认上传DCS信号正确。
8.1.5 在试验位置,合汽机A段电源进线开关,做保护试验,开关应正确动作。
8.1.6 在试验位置,合#1汽机变压器高压侧开关及低压电源进线开关,做高低压侧联跳试验,开关应正确动作。
8.1.7试验后,#1汽机变高压侧开关应在断开位置。
8.1.8投入#1汽机变保护。
8.1.9将#1汽机变高压侧开关推入工作位置。
8.1.10用DCS操作合上#1汽机变高压侧开关,对#1汽机变进行第一次冲击,测量#1汽机变低压侧三相电压,注意观察#1汽机变励磁涌流并记录,就地设专人监护,如有异常情况立即断开#1汽机变高压侧开关,对#1汽机变进行检查,消除缺陷后方可进行第二次冲击。
8.1.11 第一次冲击无异常后,进行第二次至第五次冲击,每次间隔5分钟,最后一次冲击无异常后断开#1汽机变高压侧开关。
8.1.12将#1汽机变低压侧A段电源进线开关摇至工作位置。
8.1.13 用DCS操作合上#1汽机变高压侧开关,再合A段电源进线开关,测量汽机A段母线及PT电压、相序正确.变压器及母线等一次设备无异常。
8.2 #2汽机变冲击和汽机B段受电8.2.1 #2汽机变及高压侧电缆绝缘测试合格,测低压A段母线及开关绝缘合格,变压器高低压侧绝缘合格,变压器低压侧中性点接地连接良好,检查380/220V汽机A段所有开关刀闸均在断开位置。
8.2.2将#1汽机变高压侧开关置试验位置,插上插头,送上直流操作电源,就地位置不带电试合、分三次,确认动作正确。
8.2.3在集控室DCS上操作#2汽机变高压侧开关,不带电试合、分三次,确认动作正确。
8.2.4 #2汽机变高压侧开关在试验位置合闸状态时,做变压器温度高报警及跳闸保护和开关保护,开关应正确动作,确认上传DCS信号正确。
8.2.5 在试验位置,合汽机B段电源进线开关,做保护试验,开关应正确动作。
8.2.6在试验位置,合#2汽机变压器高压侧开关及低压电源进线开关,做高低压侧联跳试验,开关应正确动作。
8.2.7 试验后,#2汽机变高压侧开关应在断开位置。
8.2.8 投入#2汽机变保护。
8.2.9 将#2汽机变高压侧开关推入工作位置。
8.2.10 用DCS操作合上#2汽机变高压侧开关,对#2汽机变进行第一次冲击,测量#2汽机变低压侧三相电压,注意观察#2汽机变励磁涌流并记录,就地设专人监护,如有异常情况立即断开#2汽机变高压侧开关,对#2汽机变进行检查,消除缺陷后方可进行第二次冲击。
8.2.11第一次冲击无异常后,进行第二次至第五次冲击,每次间隔5分钟,最后一次冲击无异常后断开#2汽机变高压侧开关。
8.2.12将#1汽机变低压侧A段电源进线开关摇至工作位置。
8.2.13用DCS操作合#1汽机变高压侧开关,再合A段电源进线开关,测量汽机A段母线及PT电压、相序应正确.变压器及母线等一次设备无异常。
8.3 #5机汽机A段母线和汽机B段母线并列8.3.1 汽机A段母线和汽机B段母线已受电且电压正常。
8.3.2 在分段开关处,测量上下口母线的电压相位一致。
8.3.3 将分段开关放试验位置,送上操作直流,做就地和远方合、分各一次,动作应正确可靠,试验完毕后,然后将分段开关摇至工作位置。
8.3.4 投入分段开关保护。
8.3.5 用DCS操作合上分段开关,观察环流并记录,检查两段母线电压应正常。
8.3.6 用DCS操作断开分段开关,分段开关热备用。
8.4 由于系统及设备相近,锅炉变及380/220V工作段的受电参照以上步骤完成。
8.5 检修变冲击和380/220V检修段受电8.5.1 检修变及高压侧电缆绝缘测试合格,测低压段母线及开关绝缘合格,变压器高低压侧绝缘合格,变压器低压侧中性点接地连接良好,检查380/220V 检修段所有开关刀闸均在断开位置。
8.5.2 将检修变高压侧开关置试验位置,插上插头,送上直流操作电源,就地位置不带电试合、分三次,确认动作正确。
8.5.3 在集控室DCS上操作检修变高压侧开关,不带电试合、分三次,确认动作正确。
8.5.4 检修变高压侧开关在试验位置合闸状态时,做变压器温度高报警及跳闸保护和开关保护,开关应正确动作,确认上传DCS信号正确。
8.5.5 在试验位置,合检修电源进线开关,做保护试验,开关正确动作。
8.5.6 在试验位置,合检修变压器高压侧开关及低压电源进线开关,做高低压侧联跳试验,开关应正确动作。
8.5.7 试验后,检修变高压侧开关应在断开位置。
8.5.8 投入检修变保护。
8.5.9 将检修变高压侧开关推入工作位置。
8.5.10 用DCS操作合上检修变高压侧开关,对检修变进行第一次冲击,测量检修变低压侧三相电压,注意观察检修变励磁涌流并记录,就地设专人监护,如有异常情况立即断开检修变高压侧开关,对检修变进行检查,消除缺陷后方可进行第二次冲击。
8.5.11 第一次冲击无异常后,进行第二次至第五次冲击,每次间隔5分钟,最后一次冲击无异常后断开检修变高压侧开关。
8.5.12 将检修变低压侧A段电源进线开关摇至工作位置。
8.5.13 用DCS操作合上检修变高压侧开关,再合A段电源进线开关,测量检修段母线及PT电压、相序应正确,变压器及母线等一次设备无异常。
8.6 公用变及公用段与此类似,可参照进行。
8.7 照明变冲击和380/220照明段受电8.8.1 照明变及高压侧电缆绝缘测试合格,测低压段母线及开关绝缘合格,变压器高低压侧绝缘合格,变压器低压侧中性点接地连接良好,检查380/220V 检修段所有开关刀闸均在断开位置。
