Hit——暴雨强度(mm/min)——某一段时间内的降雨总量(——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积100%mnqF ——雨水设计流量(L/s );——径流系数,其数值小于1);))s ha 。
: 1167(1lg )()nA c P qt b/s ha ); ——地方参数,根据统计方法计算确定,本设计中暴雨强度0.7583027.3(10.655lg )(19)p qt (2-5)雨水流量主要参数及其确定依据a) 径流系数Ψ降落在地面上的雨水,一部分被植物和地面的洼地截流,一部分渗入土壤,余下的一部分沿地面流入雨水灌渠,这部分进入雨水灌渠的雨水量称作径流量。
径流量与降雨量的比值称径流系数Ψ,其值常小于1。
径流系数的值与汇水面积的地面覆盖情况、地面坡度、地貌、建筑密度的分布、路面铺砌等情况相关。
由于影响因素很多,精确求它的值是相当困难的,因此我们采用经验数值确定。
该区域大部分地区为沥青路面,有部分地区为公园及绿地,综合径流系数为0.6。
b) 重现期P暴雨强度随着重现期的不同而不同。
在雨水管渠设计中,若选用较高的设计重现期,计算所得设计暴雨强度大,相应的雨水设计流量大,管渠的断面相应大。
这对防止地面积水是有利的,安全性高,但经济上则因管渠设计断面的增大而增加了工程造价;若选用较低的设计重现期,管渠断面的相应减小,这样虽然可以降低工程造价,但可能会经常发生排水不畅、地面积水而影响交通,甚至给城市人民的生活及工业生产造成危害。
雨水管渠设计重现期的选用,应根据回水面积的地区建设性质(广场、干道、厂区、居住区)、地形特点、汇水面积和气象特点等因素确定,一般选用0.5~3a ,对于重要干道,立交道路的重要部分,重要地区或短期积水即能引起较严重的地区,宜采用较高的设计重现期,一般选用2~5a ,并应和道路设计协调[9]。
对于特别重要的地区可酌情增加,而且在同一排水系统中也可采用同一设计重现期或不同的设计重现期。

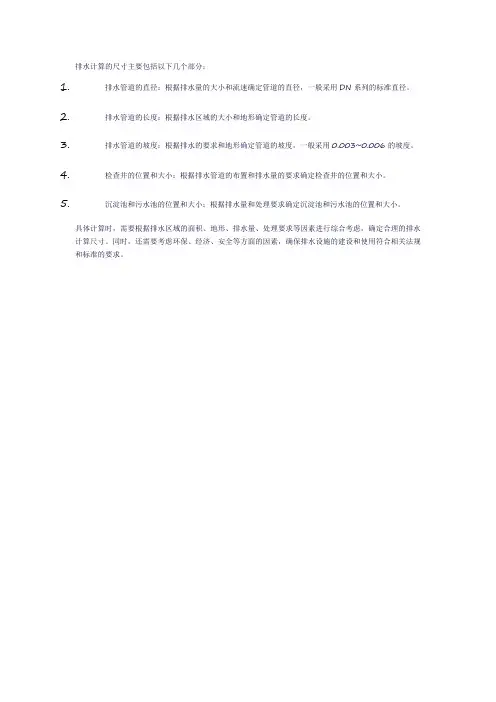

排水计算的尺寸主要包括以下几个部分:
1.排水管道的直径:根据排水量的大小和流速确定管道的直径,一般采用DN系列的标准直径。
2.排水管道的长度:根据排水区域的大小和地形确定管道的长度。
3.排水管道的坡度:根据排水的要求和地形确定管道的坡度,一般采用0.003~0.006的坡度。
4.检查井的位置和大小:根据排水管道的布置和排水量的要求确定检查井的位置和大小。
5.沉淀池和污水池的位置和大小:根据排水量和处理要求确定沉淀池和污水池的位置和大小。
具体计算时,需要根据排水区域的面积、地形、排水量、处理要求等因素进行综合考虑,确定合理的排水计算尺寸。
同时,还需要考虑环保、经济、安全等方面的因素,确保排水设施的建设和使用符合相关法规和标准的要求。
雨、污水管道工程施工方案一、工程概况1、雨水管道K3+000 —K4+600段红线宽度为50.0m:雨水管线采用双排布设在左右侧非机动车道,管道中线距离道路中线为14.0m。
K6+585 —K7+580段红线宽度为34.0m:雨水管线采用单排布设在左侧人行道,管道中线距离道路中线为14.0m。
雨水管线平面定位以道路中心线为基准,用相对尺寸标注。
竖向定位以绝对高程标注,雨水管道管位见管位横断面示意图。
设计雨水主管道:K3+000 —K4+600段:道路北侧雨水主管道:道路北侧雨水共分两段进展设计:〔1〕YS北1至YS北15〔K2+904~K3+460〕段:YS北1至YS 北8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管,坡度为0.003;YS北8至YS北15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管,坡度为0.003-0.006。
此段雨水流向由西向东,由YS北1流至YS 北15,最终排入卞家沟;〔2〕YS北16至YS北42〔K3+508~K4+600〕段:雨水干管管径为DN600mm-800mm的Ⅰ级钢筋混凝土管,坡度为0.003~0.014。
此段雨水流向由西向东由YS北16流至YS北30〔为已建成雨水检查井〕,YS北30-YS北31检查井之间现有一段DN500的雨水管道,此段管道没有出水口,本次设计将此段现有雨水管道同新建管道连通,将雨水由西向东排至YS北42,YS北42为双星八路已建成雨水检查井,最终将雨水由双星八路雨水管网排至月河。
道路南侧雨水主管道:道路南侧雨水共分两段进展设计〔1〕YS南1至YS南15〔K2+946~K3+463〕段:YS南1至YS 南8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管,坡度为0.003;YS南8至YS南15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管,坡度为0.003。
此段雨水流向由西向东,由YS南1流至YS南15,最终排入卞家沟;〔2〕YS南16至YS南43〔K3+508~K4+603〕段:雨水干管管径为DN600mm-1000mm的Ⅰ级钢筋混凝土管,坡度为0.003-0.014。

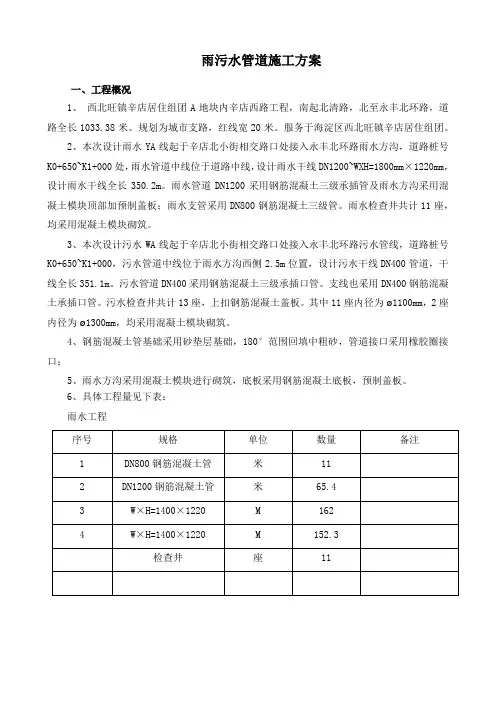

雨污水管道施工方案一、工程概况1、西北旺镇辛店居住组团A地块内辛店西路工程,南起北清路,北至永丰北环路,道路全长1033.38米。
规划为城市支路,红线宽20米。
服务于海淀区西北旺镇辛店居住组团。
2、本次设计雨水YA线起于辛店北小街相交路口处接入永丰北环路雨水方沟,道路桩号K0+650~K1+000处,雨水管道中线位于道路中线,设计雨水干线DN1200~WXH=1800mm×1220mm,设计雨水干线全长350.2m。
雨水管道DN1200采用钢筋混凝土三级承插管及雨水方沟采用混凝土模块顶部加预制盖板;雨水支管采用DN800钢筋混凝土三级管。
雨水检查井共计11座,均采用混凝土模块砌筑。
3、本次设计污水WA线起于辛店北小街相交路口处接入永丰北环路污水管线,道路桩号K0+650~K1+000,污水管道中线位于雨水方沟西侧2.5m位置,设计污水干线DN400管道,干线全长351.1m。
污水管道DN400采用钢筋混凝土三级承插口管。
支线也采用DN400钢筋混凝土承插口管。
污水检查井共计13座,上扣钢筋混凝土盖板。
其中11座内径为ø1100mm,2座内径为ø1300mm,均采用混凝土模块砌筑。
4、钢筋混凝土管基础采用砂垫层基础,180°范围回填中粗砂,管道接口采用橡胶圈接口;5、雨水方沟采用混凝土模块进行砌筑,底板采用钢筋混凝土底板,预制盖板。
6、具体工程量见下表:雨水工程污水工程二、机械设备配置数量表三、技术工种及劳动力计划表四、管道施工工艺流程1、雨水方沟施工:测量放线砼垫层底板钢筋绑扎底板模板底板砼浇筑侧墙砌筑灌缝(检查井砌筑)盖板安装回填土施工DN800、DN1200混凝土管道施工:测量放线沟槽开挖砂垫层施工管道施工井室砌筑沟槽回填。
2、污水管线施工:测量放线沟槽开挖砂垫层施工管道施工井室砌筑污水闭水试验沟槽回填。
五、雨污水施工1、沟槽开挖本段土质地下4m左右范围内为杂填土(已建筑垃圾为主,局部为生活垃圾层底标高为39.88~43.51);K0+835~K1+033.4 段地下1~2.3m范围内为杂填土,1~2.3m以下至4m范围内为粘土(褐黄~黄褐色,湿,可塑,含云母、氧化铁。
第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s);q--设计暴雨强度(L/s.ha);ψ--径流系数;F--汇水面积(ha)注:当有生产废水排入雨水管道时,应将其水量计算在内。
第2.2.2条 径流系数按下表采用。
平均径流系数可按加权平均计算。
径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期:一般选用0.4~3a,重要干道、重要地区或短期积水即能引起较严重后果的地区,一般选用2~5a.第2.2.5条 设计降雨历时,按下式计算:t=t1+mt2式中,t--降雨历时(min);t1--地面集水时间(min),视距离长短、地形坡度和地面铺盖情况而定,一般采用5~15min;m--折减系数,暗管折减系数m=2,明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注:在陡坡地区,采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算:第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。
第3.2.1条 排水管渠的流速,应按下式计算:V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高,应遵守下列规定:一、污水管道应按不满流计算,其最大设计充满度应按下表采用。
最大设计充满度注:在计算污水管道充满度时,不包括淋浴或短时间内突然增加的污水量,但当管径小于或等于300mm时,应按满流复核.二、雨水管道和合流管道应按满流计算。
三、明渠超高不得小于0.2m。
第3.2.4条 排水管道的最大设计流速应遵守下列规定:一、金属管道为10m/s;二、非金属管道为5m/s;第3.2.6条 排水管渠的最小设计流速应遵守下列规定:一、污水管道在设计充满度下为0.6m/s;二、雨水管道和合流管道在满流时为0.75m/s;三、明渠为0.4m/s。
给排水工程量计算方法大全1.地面排水工程量计算方法:地面排水主要包括雨水排水和生活污水排水,其工程量计算方法如下:-雨水排水:根据设计的雨水管道的长度和直径,计算雨水管道总长度,并根据设计的雨水口的数量和尺寸,计算雨水口总数。
-生活污水排水:根据设计的生活污水管道的长度和直径,计算生活污水管道总长度,并根据设计的检修井的数量和尺寸,计算检修井总数。
2.雨水收集利用工程量计算方法:雨水收集利用主要包括雨水收集系统和雨水利用系统,其工程量计算方法如下:-雨水收集系统:根据设计的雨水收集装置的数量和容积,计算雨水收集装置总容积,并根据设计的输水管道的长度和直径,计算输水管道总长度。
-雨水利用系统:根据设计的雨水利用装置的数量和容积,计算雨水利用装置总容积,并根据设计的供水管道的长度和直径,计算供水管道总长度。
3.排水泵站工程量计算方法:排水泵站主要用于将排水系统中的污水和雨水提升到设计的排水管道的高度,其工程量计算方法如下:-泵房:根据设计的泵房的建筑面积和高度,计算泵房的总体积。
-泵组:根据设计的泵组的数量和功率,计算泵组的总功率,并根据泵组的额定流量和扬程,计算泵站的总泵流量和总扬程。
-控制设备:根据设计的控制设备的数量和类型,计算控制设备的总数量,并根据控制设备的参数,计算控制设备的总容量。
4.排水管道工程量计算方法:排水管道是排水系统中的重要组成部分,其工程量计算方法如下:-管道长度:根据设计的管道布置方案和管道连接方式,计算各段管道的长度,并累加得到总长度。
-管道直径:根据设计的管道流量和流速要求,选取合适的管道直径,并计算各段管道的直径。
5.检修井工程量计算方法:检修井用于排水系统中的管道检修和排放污水,其工程量计算方法如下:-井身:根据设计的井身结构和尺寸,计算井身的体积。
-井盖:根据设计的井盖类型和尺寸,计算井盖的总数量。
3雨水管道设计计算3.1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河,中部有明显分水线。
因此以明远路为分界线,明远路以北雨水排入大运河,以南地区雨水排入中部水体。
这样划分有利于减小雨水管线长度和管道,并且可以缩小管径,提高经济效益。
3.1.2 管线布置根据该地区水体及地势特点,雨水管道为正交式布置,沿水体不设主干管,雨水通过干管直接排入水体。
一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。
明远路以北区域雨水干管的走向为自南向北;以南地区部分干管走向为自南向北,部分为自北向南,个别自南北汇入中间,具体流向根据水体所在位置确定。
具体如图3所示。
3.2雨水流量计算图3雨水管道平面布置(初步设计)3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度,其计量单位以mm 计。
也可用单位面积上的具体及(L/ha)表示[9]。
b)降雨历时指一次连续降雨所经历的时间,可以指全部降雨时间,也可以指其中某个个别的连续时段,其计量以min或h计,可从自记雨量记录纸上读取。
c)暴雨强度指某一连续降雨时段内的平均降雨量,用i表示Hit=(3-1)式中,i——暴雨强度(mm/min);H——某一段时间内的降雨总量(mm);t——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积q表示。
d)降雨面积指降雨所笼罩的面积。
单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水,雨水管渠汇集雨水的地面面积称为汇水面积。
每根管段的汇水面积如下表所示:表7 汇水面积计算表:管道编号管道长度(m)本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5~4230.7656 6.670 6.67 4~3153.84578 6.6714.67 3~2230.7658、5918.6814.6733.35 2~1153.8466、691233.3545.356~7192.36511.86011.86 9~8230.76538.1508.15 8~7153.84549.788.1517.93 16~10230.7660(3)、61(3)8.1508.15 10~11115.3861(4) 5.938.1514.08 11~12153.8460(4)、6222.9714.0837.05 12~13192.350(2)、52(2)10.6237.0547.67 13~14230.7650(1)、50(2)10.6247.6758.29 14~15230.7646(2)21.3458.2979.63 17~18115.3861(1)、(2)11.86011.86 18~19269.2260(1)、(2) 4.4411.8616.3 19~20230.7647 5.1916.321.49 20~21230.7648、4914.2321.4935.72 21~22230.7645(2)10.2335.7245.95 23~24192.331(2)、329.4909.49 24~25153.8429、3011.129.4920.61 25~26153.8426、2719.3420.6139.95 26~27153.846(2.2)、7(2.2)9.6739.9549.62 27~28173.076(2.1)、7(2.1)9.6749.6259.29 28~29173.076(1.2)、7(1.2)9.6759.2968.96 30~31192.324(2)、31(1)13.34013.34 31~32230.7624(1)、2814.8213.3428.16 32~33153.8422、2517.0428.1645.2 33~34153.844(4.2)、5(4)12.0645.257.26 34~35153.844(4.1)、5(3)12.0657.2669.32 35~36153.844(2.2)、5(2)12.0669.3281.38 37~38230.7620、2331.42031.42 38~39153.8418(2)、2128.2331.4259.65 39~40153.843(2)、4(3.2)13.6459.6573.29 40~41153.843(1)、4(3.1)13.6473.2986.93 41~42153.842(2)、4(1.2)12.5386.9399.46 43~44153.8418(1)12.45012.45 44~45153.841(3)8.8612.4521.31 45~4230.761(2)8.8621.3130.17 47~48269.2237 1.480 1.48 48~49192.335、3611.12 1.4812.6 49~50153.8433、347.4212.620.02 50~51153.849(1.2)、9(2.2) 5.9320.0225.95 51~52192.39(1.1) 2.9725.9528.92 52~53134.619(2.1) 2.9728.9231.89 53~54134.618(2) 4.6731.8936.56 55~56153.8438、3948.91048.91 56~57153.8411(2)、13(2)11.7848.9160.6957~58 134.61 11(1)、13(1)11.78 60.69 72.47 58~59 134.61 10(2)、12(2)12.67 72.47 85.14 60~61230.7640 22.23 0 22.23 61~62 203.838 41、42 31.13 22.23 53.36 62~63 203.838 15(3) 6.72 53.36 60.08 63~64 203.838 15(2) 6.72 60.08 66.8 65~66 203.838 43、44 49.06 0 49.06 66~67 203.83816(3)、17(3)16.85 49.06 65.91 67~68 203.838 16(2)、17(2)16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。
大口径雨水管计量方式
大口径雨水管的计量方式主要包括以下步骤:
1. 测量管径:使用专业的测量仪器,如卡尺或钢尺等,将尺子与管子的直径放置在一起,尺子固定在管子的一端,确保尺子与管子垂直。
从管子的一端开始测量,将尺子沿着管子的直径向另一端移动,记录测量的数值。
为了确保结果的准确性,应进行多次测量。
2. 计算长度:在确定了管径之后,需要测量管子的长度。
可以使用卷尺或激光测距仪进行测量,同样需要多次测量以获得准确的结果。
3. 计算体积:最后,通过将管径和长度值代入圆柱体的体积公式(V=πr²h)中,可以计算出管子的体积。
其中,r是管子的半径,h是管子的长度。
请注意,这只是一个基本的计量方式,具体的操作可能会根据实际情况有所不同。
如有疑问,建议咨询专业人士。
雨污水管道表格(全)分析背景介绍随着城市发展,城市排水系统也逐渐成熟。
排水系统主要由雨水管道和污水管道两部分组成,两者在城市排水系统中各有不同的作用。
本文主要对雨污水管道表格进行分析,以便更好地了解城市排水系统。
表格内容雨污水管道表格主要包含以下内容:序号管道名称管道类型规格材质线路长度状态1 雨水管道集中式500*300 球墨铸铁50 正常2 污水管道集中式800*800 玻璃钢100 损坏3 雨水管道分散式300*300 UPVC 20 正常4 污水管道分散式500*500 PVC 30 正常表格中,序号表示管道的编号;管道名称指管道的用途,分为雨水管道和污水管道;管道类型则根据管道的布置方式分为集中式和分散式;规格是指管道的大小,是影响管道能否满足排水需求的关键点;材质是指管道的材质,主要有球墨铸铁、玻璃钢、UPVC和PVC等;线路长度是指管道的总长度,通过长度的长短可以判断管道在排水系统中的重要性;状态是指管道的运行情况,有正常和损坏两种状态。
在实际使用过程中,还可以根据需要添加其他的列,例如安装日期、维修记录等内容。
表格分析通过对表格的分析,我们可以了解到以下内容:1. 主要管道类型表格中,主要管道类型为雨水管道和污水管道,其中雨水管道分为集中式和分散式。
集中式管道将多个雨水口的雨水集中到一个管道中,统一进行排放;分散式管道则是将每个雨水口的雨水单独收集,再进行排放。
污水管道同理。
通过对管道类型的了解,我们可以知道不同类型的管道应用场景,进而优化城市排水系统。
2. 管道规格表格中,管道的规格大小根据实际排水需求而定。
如果规格过小,可能导致管道无法满足排水要求,导致积水;如果规格过大,则会造成资源浪费。
通过对表格中管道规格的了解,可以更好地进行排水系统的设计和运行。
3. 管道材质表格中,管道的材质对管道的耐久性、使用寿命和维护成本都具有重要影响。
不同材质的管道具有不同的特性,例如玻璃钢管道具有耐腐蚀、耐磨损等优点,而UPVC管道则具有易加工、耐极强的耐酸碱性和耐用性等优点。
混凝土雨水污水检查井工程量计算1.井底垫层计算:一般井底垫层采用300mm厚的砼,其计算方法为井底面积乘以混凝土层厚度,得到混凝土体积。
2.井筒计算:井筒一般为圆形或方形,井筒计算需要考虑井的直径或边长和井的高度。
先计算井筒的体积,然后再减去井底垫层的体积,得到井筒的混凝土体积。
3.顶板计算:井的顶板一般为砼浇筑,顶板的计算方法为井底面积乘以顶板厚度,得到混凝土体积。
4.进、出、转口管计算:计算进、出、转口管的体积时,需要考虑管道的直径或边长和管道的长度。
根据管道的尺寸和数量,计算出每根管道的体积,然后将所有管道的体积相加,得到总体积。
以上就是混凝土雨水污水检查井工程量计算的主要内容。
下面我将以一个实际例子进行详细计算。
假设一个雨水污水检查井的井底面积为4平方米,井底垫层厚度为300mm,井筒直径为1米,井筒高度为3米,顶板厚度为150mm。
同时,存在4个进、出、转口管,管道直径为200mm,长度分别为2米、3米、4米和5米。
1.井底垫层计算:井底垫层体积=井底面积×垫层厚度=4平方米×0.3米=1.2立方米2.井筒计算:井筒体积=π×(井筒直径/2)^2×井筒高度=3.14×(1米/2)^2×3米=3.535立方米减去井底垫层的体积,得到井筒的混凝土体积:井筒混凝土体积=井筒体积-井底垫层体积=3.535立方米-1.2立方米=2.335立方米3.顶板计算:顶板体积=井底面积×顶板厚度=4平方米×0.15米=0.6立方米4.进、出、转口管计算:进、出、转口管体积=π×(管道直径/2)^2×管道长度=3.14×(0.2米/2)^2×(2米+3米+4米+5米)=3.14×0.05平方米×14米=2.77立方米总体积=井底垫层体积+井筒混凝土体积+顶板体积+进、出、转口管体积=1.2立方米+2.335立方米+0.6立方米+2.77立方米=6.905立方米以上就是一个混凝土雨水污水检查井工程量计算的示例。
市政管道工程计算规则第八册总说明一.第八册《市政管道工程》(以下简称本定额)包括土方工程,降水工程,砖石砌体与装修,钢筋与混凝土工程,给水管道铺设及附件安装,给水管道附属工程,排水管铺设,排水管道附属工程,燃气、热力管道铺设及管件安装燃气、热力管道附件制作及安装,管道防水、防腐、绝缘、保温、刷油顶管工程和其它项目等共十三章。
二。
无缝钢管管外径≤159mm,铸铁管公称直径≤250mm,其它钢管公称直径≤150mm及混凝土管管径≤400mm的室外管道,按设计要求分别执行第一册《建筑工程》或第五册《给排水、采暖、燃气工程》定额。
三。
本定额混凝土子目均不含模板工作内容,另执行第十三章相应定额子目。
四.本定额的模板工程是按钢模与木模综合编制的。
五.本定额中的混凝土、砂浆强度等级是按常用标准列出的,若设计要求与定额不同时允许换算.补充定额有关规定一、电力隧(沟)道如采用明挖法施工,按如下规定执行:1、隧(沟)道净宽度在1600mm以内,执行2001年<北京市建设工程预算定额〉第一册(建筑工程)及相关规定;2、隧(沟)道净宽度在1600mm以外,执行2001年<北京市建设工程预算定额〉第八册(市政管道工程)及相关规定。
二、现场经费、企业管理费按市政排水工程的标准执行.三、采用暗挖法施工的热力隧道工程,应执行本补充定额.第一章土方工程说明及工程量计算规则一.说明(一)本章包括:人工土方、机械土方、机械运土方等3节共27个子目。
(二)土方工程分机械土方与人工土方两种施工方法。
使用中应首先选用机械挖土在机械挖土不能满足施工要求时选用人工挖土。
(三)挖土方定额是按综合土质编制,执行时不得调整。
(四)挖土管道土方表包括了放坡系数、分层开挖所增加的土方量.每米管道土方管道土方数量表详见附录一(五)土方工程定额中均包括了自然方、压实方、虚方之间的换算因素,挖运、回填土方工程量均按自然方计算。
(六)基底处理执行回填及压实相应定额子目。
(1)排水现状项目区内的雨水主要通过✱路道路边沟、散排方式进行排放,就近排入现状排水沟渠。
项目区域内起点至终点地势程中间高两边低,道路范围内无河流,仅在起终点处分别有两条现状排水涵,主要承担项目区内现状雨污水的排放。
✱大道有排向✱市第二污水处理厂的一条DN800污水管道,新建道路污水可接入此管道,最终排入污水处理厂。
(2)排水体制本工程排水体制采用雨、污水分流制,雨、污水管网分别自成体系。
(3)排水规划1)雨水规划根据场地地势及用地布局,片区内雨水收集后,雨水管道按分散、就近、自流的原则布置,前1.42公里雨水排向起点一条1.5×1.6m的横穿✱路的大沟,道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。
2)污水规划由于道路周边市政管网设施尚未完善,道路污水近期暂考虑与雨水排放至一处,待后期市政管网完善后再接入就近污水道。
根据场地地势及用地布局,道路前1.42公里污水汇合后排向✱路的一条1.5×1.6m的排水沟,待远期截污干管建成后接入✱第二污水处理厂。
道路后1.93公里污水排至✱大道DN800污水干管,最终汇入✱第二污水处理厂。
(4)基本设计参数1)最大控制设计流速:排水管道Vmax=5m/s。
2)最小设计流速:雨水管道和合流管道在满流时Vmin=0.75m/s。
3)雨水管道按满流设计;污水按非满流设计其最大设计充满度按下表4)本工程排水管道均采用管顶平接。
(5)雨水系统1)雨水系统规划本次设计雨水管管道双侧布置在道路混合车道下,K0+000.00~K0+120.00段双侧布置DN600管,K0+120.00~K3+355.15段双侧布置DN800管,前1.42公里雨水汇合后使用DN1000管排向起点一条1.5×1.6m的横穿✱路的大沟,道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。
道路全线在交叉口处预留雨水支管,具体位置详见《排水平面图》。
给排水管道工程量计算给排水管道工程量计算管道长度按设计图示管道中心线长度计算;不扣阀门及附件所占长度,管长=水平长度+垂直长度。
管道长度的确定:水平敷设管道,以施工平面图所示管道中心计算,施工图中的水平管段尺寸可按图示比例,用比例尺测量。
垂直安装管道,按立面图、剖面图、系统图,根据层高、标高及安装高度来进行计算。
水平管道中心长度的范围(1)从计算起始点(如室内外分界处或工程的起始中心的长度);室内分界点:地上引入室内的管道以墙外三通为界;管道界限划分:采暖、给排水管道:室内外管道均以建筑物外墙皮1.5m为界;燃气管道:地下引入室内的管道以第1个阀门为界;(2)按照图中所示管中心至管中心的长度;(3)管中心至计算的终止处,如给水、排水支管与卫生器具的分界处;(4)特殊情况的,从工程起点至终点的管道长度等,不再考虑分界点。
例:三种同管径、不同材质管道,均从起点 A 到终点 B 之间的距离为20m,计算这三种情况的管道安装工程量。
1.管道DN40镀锌管,未安装阀门或水表,但有连接附件。
均不扣所占长度。
镀锌钢普通常为6m一根,需用4根管,3个管箍相连接,但不扣除管件所占长度,所以其工程量为DN40镀锌钢管(丝接)20m;2.管道DN40中间安装DN40阀门,不扣阀门所占长度。
焊接钢管焊接安装了一个阀门,但不扣阀门所占管道长度,其工程量为DN40焊接钢管焊接20m,阀门应另行计算;3.管道DN40上接水表及旁通管道,保证检修水表不停水,这里只计算主管路长度。
不扣水表所占长度。
焊接钢管(丝接)工程量为20m,也不扣减水表安装所占主管道长度。
不同管径管道准确分界点按“节点变径”原则来划分,分界一般在弯头处、三通处及连接管件处。
同一管径合并计算。
给排水管道工程垂直管道长度计算垂直管长:DN40=1+3+1=5DN32=3DN25=3DN20=3DN15=2.8-1+2.8-0.3+1-0.3阀门及管道附件工程量计算一、阀门及管道附件定额规定(一)螺纹阀门项目,适用于各种内外螺纹连接的阀门安装。
污水及雨水管道怎样计算管道长度【篇一:2014年管道课设】2011级环境工程专业《管道工程》课程设计设计任务书一.设计目的本课程设计是在经过《管道工程》理论学习后,学生在初步掌握污水排水管道系统和雨水管渠系统的概念、理论、设计计算方法的基础上,而进行的城市排水工程初步设计实践。
通过课程设计,使学生在基本理论、基本知识、基本技能等方面得到一次综合性训练:1.了解污水排水管道系统设计的方法和步骤;2.了解雨水管渠系统设计的方法和步骤;3.学习利用各种资料确定设计方案的方法;4.熟悉污水排水管道设计计算方法;5.熟悉雨水管渠设计计算方法;6.加强工程制图能力。
二. 设计任务1. 确定污水排水管道系统的平面布置方案。
2. 确定雨水管渠系统的平面布置方案。
3. 进行污水排水管道(主干管)的流量计算和水力计算。
4. 进行雨水管渠(选其中1~2条)的流量计算和水力计算。
5. 进行平面图和纵剖面图的绘制。
6. 整理计算书,编制说明书。
三. 设计原始资料1. 某市南区规划地形图1张。
城市位于河南省。
2. 设计人口数:3.2万人。
3. 在规划区东部已建成污水处理厂一座,处理工艺采用二级生化处理+深度处理,能够完全接纳工业园区的污水处理量。
4. 工业废水设计流量按工业产业区0.6l/ (s .ha);生活污水设计流量按全规划区平均比流量设计。
5.夏季主导风向为东风,冬季主导风向为西风,年平均气温为15oc,冬季最冷月平均气温为-1oc。
6.该地区冰冻线深度为0.20米。
7.根据水文及气象资料,当地的暴雨强度公式:q=599(1+0.86lgp)/t0.56设计指导书一.污水管道系统的设计原则城市排水管渠系统是城市的一项重要基础设施,是城市建设的重要组成部分、同时也是控制水污染、改善和保护水环境的重要工程措施。
在进行城镇排水管渠系统的规划和布置时,通常应遵循以下原则:(1)排水管道系统的规划设计应将合城市总体规划,并应与其它单项工程建设密切配合,相互协调。
附件1《城镇排水统计年鉴》统计指标解释及填报说明一、填报范围:1、本年鉴填报范围与住房和城乡建设部年报的区别:住房和城乡建设部是以城市为统计单位。
本年报是以独立核算的企业为统计单位。
一个城市若有若干个独立核算的企业,均应单独填报。
2、一个独立核算的企业下属若干非独立核算的企业,应由独立核算的企业合并计算有关指标。
3、跨地区的母子公司,按属地原则进行填报。
二、指标解释:1、单位名称指经有关部门批准的正式使用的单位全称。
与单位公章使用的名称完全一致。
2、所辖污水处理厂名称集团(公司、处)等下属的污水厂的全称,与厂的公章名称完全一致。
跨区域的集团(公司、处)下属的厂,按属地原则进行统计。
13、处理工艺原则上按设计的工艺填写,对更新改造后的污水处理厂,可按更新改造后的工艺填写。
4、出水执行标准按污水处理厂二级出水标准或一级B、一级A标准填写。
5、设计处理能力(万m3/日)指污水处理厂(或污水处理装置)设计每日处理污水的能力。
6、实际处理能力(万m3/日)指污水处理厂(或污水处理装置)实际每日处理污水的能力。
实际处理能力=年处理总量/3657、污水年处理总量(万m3)指污水处理厂(或污水处理装置)全年实际处理的污水量。
8、污泥年处理总量(吨)指污水处理厂经脱水之后产生的年污泥总量(一般含水率在80%左右)。
9、污水处理厂污泥处理工艺厂内处理污泥的工艺(包括:污泥消化、脱水等)。
10、单位电耗指污水处理厂抽取污水到污水水质达到排放标准整个生产过程中消耗的所有用电总量(不包括生活用电量)除以年污水处理总量。
11、污水处理直接成本(元/吨)污水处理直接成本=(电费+药剂费+管理费+人工费+维修费)/污水年处理总量。
212、COD削减量COD削减量=处理污水总量×(COD进水浓度—COD出水浓度)。
13、污泥年安全消纳量(吨)指污水处理厂经脱水后的污泥,采用土地利用、卫生填埋、建筑材料综合利用、混烧、焚烧等方法对污泥进行最终安全处置的量。
排水管道指汇集和排放污水、废水和雨水的管渠及其附属设施所组成的系统。
包括干管、支管以及通往处理厂的管道,无论修建在街道上或其它任何地方,只要是起排水作用的管道,都应作为排水管道统计。
排水管道长度按所有排水总管、干管、支管及检查井,连接井进出口等长度和计算,不包括雨水口至排水管道间的连接管、进户管及明渠。
计算时应按单管计算,即在同一条街道上如有两条或两条以上并排的排水管道时,应按每条排水管道之和的长度计算。
