实验9DJ6级光学经纬仪的检验和校正

经纬仪的检验与校正1．上盘水准管轴应垂直于竖轴检验：将仪器大致置平，使上盘水准管和任意两脚螺旋平行，调整脚螺旋，使气泡居中。

然后将上盘旋转180°（可利用度盘读数），若气泡仍然居中，则表示条件满足，否则应进行校正。

校正：用校正针拨动水准管校正螺丝，使水准管的一端抬高或降低，让气泡退回偏离中点的一半，另一半调整脚螺旋使其居中。

此项检验须反复进行，直至水准管不论轮到任何方向，气泡偏离中央不超过半格为止。

为了便于仪器整平，有的仪器上装有圆水准器。

圆水准器的校正可根据已校正好的水准管进行，即利用水准管将仪器置平，拨动圆水准器校正螺丝（一松一紧），使气泡居中。

圆水准器亦可单独进行校正，其方法见水准仪的检验与校正。

2．十字丝的竖丝应垂直于横轴检验：将仪器安平，使望远镜十字丝交点对准远方一点目标，旋紧度盘制动螺旋（如为游标经纬仪，则旋紧游标盘及度盘制动螺旋），然后旋转望远镜微动螺旋，使其上下微动，若该点始终都在竖丝上移动，则表示条件满足。

如果偏离竖丝（图4-229），说明竖丝不垂直于横轴。

图4-229十字丝检验校正：松开十字丝的两相邻校正螺丝，并转动十字丝环使满足条件。

校正好以后，将松动的螺丝旋紧。

由于各种仪器望远镜目镜整套的结构各不相同，故校正方法亦稍有差异。

3．视准轴垂直于横轴检验：选一长为60~100m的平坦场地，在一端设置一点A，在另一端横置一分划尺B，横尺要大致与BA方向垂直；安置仪器于A、B中间，并使三者的高度接近。

用望远镜十字丝中心对准A点，固定照准部及水平度盘（游标经纬仪则固定上下盘），倒转望远镜读出横尺上所截之数设为B'（图4-230）转动照准部180°，重新瞄准A点，再倒转望远镜读出横尺上纵丝所截之数为B"，如B'、B"读数相同，则说明视准轴与横轴垂直，否则条件不满足，应进行校正。

图4-230视准轴检验校正：用十字丝竖丝进行校正，即将左右两个十字丝校正螺丝一松一紧，使竖丝从B"移至B，B"B为两次读数差的1/4。

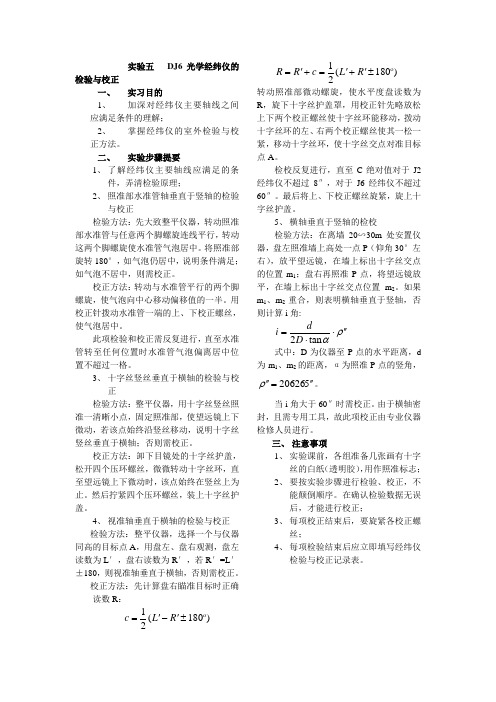

实验五 DJ6光学经纬仪的检验与校正一、 实习目的 1、 加深对经纬仪主要轴线之间应满足条件的理解； 2、 掌握经纬仪的室外检验与校正方法。

二、 实验步骤提要1、 了解经纬仪主要轴线应满足的条件，弄清检验原理；2、 照准部水准管轴垂直于竖轴的检验与校正检验方法：先大致整平仪器，转动照准部水准管与任意两个脚螺旋连线平行，转动这两个脚螺旋使水准管气泡居中。

将照准部旋转180°，如气泡仍居中，说明条件满足；如气泡不居中，则需校正。

校正方法：转动与水准管平行的两个脚螺旋，使气泡向中心移动偏移值的一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

此项检验和校正需反复进行，直至水准管转至任何位置时水准管气泡偏离居中位置不超过一格。

3、 十字丝竖丝垂直于横轴的检验与校正检验方法：整平仪器，用十字丝竖丝照准一清晰小点，固定照准部，使望远镜上下微动，若该点始终沿竖丝移动，说明十字丝竖丝垂直于横轴；否则需校正。

校正方法：卸下目镜处的十字丝护盖，松开四个压环螺丝，微微转动十字丝环，直至望远镜上下微动时，该点始终在竖丝上为止。

然后拧紧四个压环螺丝，装上十字丝护盖。

4、 视准轴垂直于横轴的检验与校正 检验方法：整平仪器，选择一个与仪器同高的目标点A ，用盘左、盘右观测，盘左读数为L ′，盘右读数为R ′，若R ′=L ′±180，则视准轴垂直于横轴，否则需校正。

校正方法：先计算盘右瞄准目标时正确读数R ：)180(21±'-'=R L c)180(21±'+'=+'=R L c R R 转动照准部微动螺旋，使水平度盘读数为R ，旋下十字丝护盖罩，用校正针先略放松上下两个校正螺丝使十字丝环能移动，拨动十字丝环的左、右两个校正螺丝使其一松一紧，移动十字丝环，使十字丝交点对准目标点A 。

检校反复进行，直至C 绝对值对于J2经纬仪不超过8″，对于J6经纬仪不超过60″。

经纬仪的检验与校正的步骤经纬仪的检验与校正的步骤步骤简要1、照准部水准管的检校（1）检验方法：将经纬仪大致整平后，转动照准部，使水准管平行于任意两个基座螺旋A、B的连线，调节这两个基座螺旋A、B，严格使水准管气泡居中。

将照准部旋转180°，若气泡仍然居中，则说明水准管轴与竖轴相垂直，满足条件，若气泡偏离则需要校正。

（2）校正方法调节水准管上下两个校正螺旋，一松一紧，先松后紧，使气泡退回偏离量的一半。

仍然调节这两个基座螺旋A、B，使气泡居中。

反复进行上述两步工作，直到水准管气泡在各方向的偏离量均不超过半格为止。

2、十字丝竖丝的检校（1）检验方法安置仪器后，在距离仪器10米左右寻找一明显、固定的目标点，转动照准部与望远镜，使十字丝中心的交点与目标点相切后，制动照准部与望远镜，旋转竖直微动螺旋，使目标点运动到纵丝一端，若该点偏离纵丝则需要校正。

（2）校正方法旋开十字丝环外护盖，松开四个十字丝固定螺丝（见图2-6-2），转动十字丝分划板，使纵丝和目标点相切，拧紧十字丝固定螺丝即可。

3、视准轴的检验与校正（1）检验方法选一约100米长的平坦场地，中间安置经纬仪，场地一端插测钎，一端横放一尺。

两处应与仪器同高。

盘左瞄准测钎，将照准部制动。

倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B1。

盘右瞄准测钎，将照准部制动。

倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B2。

若B1与B2读数相同，则说明视准轴与横轴垂直，否则需要校正。

（2）校正方法计算出正确的B值，即B=B2－(B2－B1)/4。

旋开十字丝环外盖。

稍许松开十字丝上下校正螺丝，将左右校正螺丝一松一紧，先松后紧，使望远镜十字丝竖丝对准正确的B值。

旋紧十字丝上下校正螺丝，盖上十字丝环外盖。

重复检验与校正步骤，直至为止（式中S为尺仪距）。

4、横轴的检验与校正（1）检验方法在一距高墙30米远处安置经纬仪，在墙上与经纬仪同高的位置上，水平安置一根尺子。

光学经纬仪的检验和校正实验一、目的与要求1) 熟悉经纬仪各主要轴线应满足的几何条件。

2) 了解光学经纬仪检验和校正的原理与方法。

二、准备工作在墙上适当高处，设置若干照准标志，在每个标志正下方与经纬仪同高处横置一把水平直尺。

在直尺正前方100米处插标杆，并在每根标杆与经纬仪同高处作一照准标志。

三、仪器和工具DJ6级光学经纬仪1台(含三脚架)，校正针1根，小螺丝刀1把，fx-5800P 计算器1台，记录板1块，测伞1把。

四、人员组织每组4人，分工为：观测1人、记录1人、计算1人，轮换操作。

五、实验步骤1) 照准部管水准器轴LL ⊥竖轴VV 的检验与校正。

(1) 检验：先大致整平仪器，转动照准部使管水准器轴平行于任意一对脚螺旋的连线，转动该对脚螺旋使管水准气泡严格居中；旋转照准部180°，若气泡仍然居中，则说明LL ⊥VV ，否则需要校正。

(2) 校正：通过管水准器一端的上、下两个校正螺丝，校正气泡偏离量的一半，再用脚螺旋调整偏离量的另一半。

上述过程须反复进行，直到望远镜位于任何位置时，气泡偏离量都不超过半格为止。

2) 望远镜十字丝竖丝⊥横轴HH 的检验与校正。

(1) 检验：用竖丝的上端或下端瞄准一个清晰的目标点。

旋转望远镜微动螺旋，观察视场中目标点的移动情况。

若目标点由竖丝一端移到另一端后，仍不偏离竖丝，说明竖丝⊥HH 。

否则需要校正。

(2) 校正：如图3-22所示，旋下目镜分划板护罩，松开4个压环螺丝，转动十字丝环，直到望远镜上下移动时，目标点始终在竖丝上移动为止。

最后旋紧4个压环螺丝，并旋上护罩。

3) 望远镜视准轴CC ⊥横轴HH 的检验与校正。

(1) 检验：如图3-23所示，将仪器安置在标杆A 与水平横置直尺B 的中间位置。

盘左瞄准标杆A ，固定照准部，倒转望远镜，在直尺上定出B 1点；盘右同法定出B 2点。

若B 1，B 2点重合，说明CC ⊥HH ，否则需要校正。

(2) 校正：如图3-23所示，由B 2点向B 1点量取421B B 的长度定出B 3点，此时OB 3便垂直于横轴HH ，用校正针拨动十字丝环的左右一对校正螺丝3，4[图3-22(b)]，先松其中一个校正螺丝，后旋紧另一个校正螺丝，使十字丝交点与B 3点重合。

一、实验目的与要求1、了解对经纬仪各主要轴线之间应满足的几何条件（1）水准管轴垂直于仪器竖轴（2）圆水准轴平行于仪器竖轴（3）十字丝竖丝垂直于横轴（4）视准轴垂直于横轴（5）横轴垂直于竖轴（6）竖盘指标处于正确位置（指标差应为零）（7）光学垂线与竖轴重合（光学对点器视准轴应与竖轴重合）2、掌握DJ6经纬仪的室外检验与校正的基本方法。

二、实验原理与方案1、人员组织:第10实验小组由7人组成，每轮检校实验设置：观测员1人、记录员1人、选点1人，机动人员4人。

2、仪器设备:本次检校需DJ6光学经纬仪1台套、记录板1个、校正针1根、小螺丝刀1把、皮尺1把、自备2H铅笔。

3、实验原理：由经纬仪的测角原理可知，要保证观测精度，经纬仪的主要部件之间，即主要轴线和平面之间，必须满足一定的几何条件。

由图4-1，这些条件是：图4-1（1）水准管轴垂直于仪器竖轴（LL⊥VV）（2）圆水准轴平行于仪器竖轴（OO∥VV）（3）十字丝竖丝垂直于横轴（4）视准轴垂直于横轴（ZZ⊥HH）（5）横轴垂直于竖轴（HH⊥VV）（6）竖盘指标处于正确位置（指标差应为零）（7）光学垂线与竖轴重合（光学对点器视准轴应与竖轴重合）为了用经纬仪测得正确精准的水平角和竖角，使之达到规定的精度标准，作业开始前必须对经纬仪进行检验校正。

在精确测量角度过程中，应定期对上述七项条件依次进行检验，如不符合几何关系要求必须校正。

三、实验内容与步骤（一）仪器各部件的检验在仪器进行七项检验和校正之前，首先要对仪器进行常规检查。

检查两度盘和照准部旋转是否平滑自如；各种螺旋和望远镜运转是否灵活有效；望远镜视场中有无灰尘或斑点；度盘和测微尺的分划线是否清晰；仪器附件是否齐全等。

（二）水准管轴垂直于仪器竖轴的检验与校正1、检验方法：（1）先概略整平仪器，旋转照准部使水准管与仪器的任意两个脚螺旋连线平行，调节两个脚螺旋使水准管严格居中；（2）再将照准部旋转180°，检查水准管气泡是否居中，若气泡仍居中，则表示条件满足；若气泡不居中，则需进行校正。

光学经纬仪的检验与校正3．5．1 DJ6 经纬仪主要轴线及其应满足的几何条件由测角原理可知，观测角度时，经纬仪水平度盘必须水平，竖盘必须铅直，望远镜上下转动的视准轴应在一个铅垂面内(图3-11)。

经纬仪应满足下列条件：(1) 照准部水准管轴垂直于竖轴，即LL//VV；(2) 视准轴垂直于横轴，即CC⊥HH；(3) 横轴垂直于竖轴，即HH⊥VV；(4) 十字丝竖丝垂直于横轴，即竖丝⊥HH。

此外，在测量竖直角时，还应满足竖盘指标水准管轴垂直于竖盘指标线的条件。

3．5．2 光学经纬仪的检验与校正一、照准部水准管轴的检验与校正目的：使照准部水准管轴LL⊥仪器竖轴VV。

气泡居中时，竖轴应铅直，水平度盘应水平。

检验：(1)将仪器大致整平，转动照准部使水准管与基座上一对脚螺旋的连线相平行。

(2)旋转该二脚螺旋，使水准管气泡居中，此时水准管轴水平。

(3)将照准部旋转180°，若气泡仍然居中，表明条件满足；若气泡不居中(偏离1格以上)，则需进行校正。

校正：(1)转动与水准管平行的两个脚螺旋，使气泡向中央移动偏离值的一半。

(2)用校正针拨动水准管校正螺丝（注意应先放松一个，再旋紧另一个），使气泡居中，此时水准管轴处于水平位置，竖轴处于铅直位置，即LL⊥VV。

(3)此项检验校正需反复进行，直至照准部旋转到任何位置，气泡偏离最大不超过半格时为止。

二、视准轴的检验和校正１、视准轴误差的概念：望远镜视准轴CC与横轴HH如不相垂直，二者之间存在偏角c，这一误差称为视准轴误差(图3-12)。

如图3-12(a) 所示，照准目标p，则读数为：盘左M1、盘右M2，则c=[M1－（M2±180o）]/2 (3-17)上式即为视准轴误差的计算公式。

视准轴误差c对盘左、盘右平盘读数的影响大小相同、符号相反，采用盘左、盘右取平均的方法就可以消除视准轴误差对水平角的影响。

2、检验和校正目的：使望远镜视准轴CC垂直于横轴HH，从而使视准轴绕横轴转动时划出的照准面为一平面。

实训7 经纬仪的检验与校正一、实习目的掌握光学经纬仪的检验与校正方法二、实习内容1．照准部水准管轴应垂直于竖轴；2.十字丝纵丝应垂直于横轴；3.视准轴应垂直于横轴；4.横轴应垂直于竖轴；5.竖盘指标差等于零；三、仪器设备DJ6级光学经纬仪1台、花杆1根、校正针、螺丝刀、记录板及记录表、计算器、铅笔等。

四、操作步骤（一）照准部水准管轴应垂直于竖轴的检验与校正1．检验方法：转动照准部，使水准管轴平行于任意一对脚螺旋，调节脚螺旋，使水准管气泡居中，然后将照准部绕竖轴旋转180°，如气泡仍居中，说明条件满足；如气泡偏离水准管中点，则说明条件不满足，应进行校正。

2．校正方法：转动两个脚螺旋，使气泡向中央移动偏离格值的一半，然后用校正针拨动水准管一端的校正螺丝，使气泡居中。

此项检验、校正必须反复进行，直到气泡居中后，再转动照准部180°后，气泡偏离在一格以内为止。

（二）十字丝纵丝应垂直于横轴的检验与校正1．检验方法：整平仪器，以十字丝的交点精确瞄准任一清晰的小点P，拧紧照准部和望远镜制动螺旋，转动望远镜微动螺旋，使望远镜作上、下微动，如果所瞄准的小点始终不偏离纵丝，则说明条件满足；若十字丝交点移动的轨迹明显偏离了P点，则需进行校正。

2．校正方法卸下目镜处的外罩，即可见到十字丝分划板校正设备，松开四个十字丝分划板套筒压环固定螺钉，转动十字丝套筒，直至十字丝纵丝始终在P点上移动，然后再将压环固定螺钉旋紧。

（三）视准轴应垂直于横轴的检验与校正1．检验方法：整平仪器后，以盘左位置瞄准远处与仪器大致同高的一点P，读取水平度盘读数a1；纵转望远镜，以盘右位置仍瞄准P点，并读取水平盘读数a2；如果a1与 a2相差180°，即a1= a2±180°，则条件满足，否则应进行校正。

1．校正方法转动照准部微动螺旋，使盘右时水平度盘读数对准正确读数a=1/2[a2+（a1±180°）]，这时十字丝交点已偏离P点。
