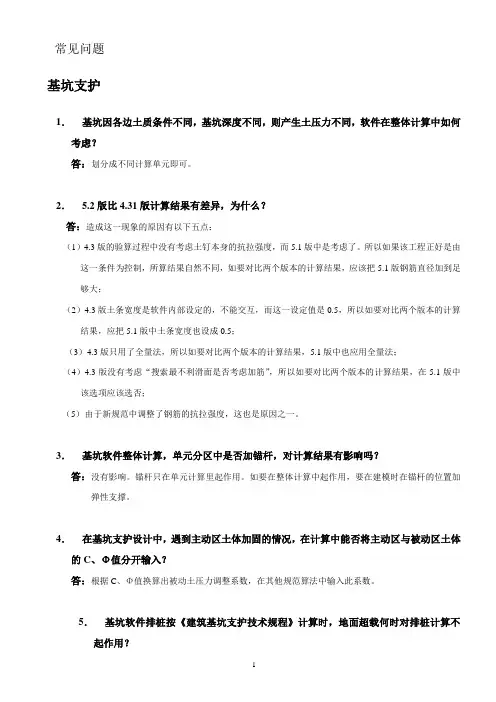

常见问题基坑支护1．基坑因各边土质条件不同，基坑深度不同，则产生土压力不同，软件在整体计算中如何考虑？答：划分成不同计算单元即可。
2． 5.2版比4.31版计算结果有差异，为什么？答：造成这一现象的原因有以下五点：（1）4.3版的验算过程中没有考虑土钉本身的抗拉强度，而5.1版中是考虑了。
所以如果该工程正好是由这一条件为控制，所算结果自然不同，如要对比两个版本的计算结果，应该把5.1版钢筋直径加到足够大；（2）4.3版土条宽度是软件内部设定的，不能交互，而这一设定值是0.5，所以如要对比两个版本的计算结果，应把5.1版中土条宽度也设成0.5；（3）4.3版只用了全量法，所以如要对比两个版本的计算结果，5.1版中也应用全量法；（4）4.3版没有考虑“搜索最不利滑面是否考虑加筋”，所以如要对比两个版本的计算结果，在5.1版中该选项应该选否；（5）由于新规范中调整了钢筋的抗拉强度，这也是原因之一。
3．基坑软件整体计算，单元分区中是否加锚杆，对计算结果有影响吗？答：没有影响。
锚杆只在单元计算里起作用。
如要在整体计算中起作用，要在建模时在锚杆的位置加弹性支撑。
4．在基坑支护设计中，遇到主动区土体加固的情况，在计算中能否将主动区与被动区土体的C、Φ值分开输入？答：根据C、Φ值换算出被动土压力调整系数，在其他规范算法中输入此系数。
5．基坑软件排桩按《建筑基坑支护技术规程》计算时，地面超载何时对排桩计算不起作用？答：通常是当超载距坑边距离较大时，通常为距排桩1倍桩长以外的超载，由于应力的传递影响不到桩，所以对排桩内力没有影响。
6． 基坑软件中锚杆的刚度如何取？答：有四种方法：（1） 试验方法（2） 用户根据经验输入（3） 公式计算方法（见规程附录）（4） 软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。

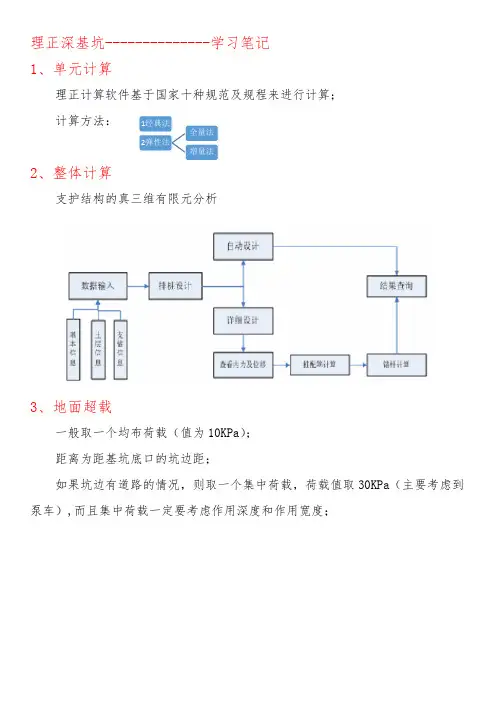

理正深基坑--------------学习笔记 1、单元计算理正计算软件基于国家十种规范及规程来进行计算； 计算方法：2、整体计算支护结构的真三维有限元分析3、地面超载一般取一个均布荷载（值为10KPa ）； 距离为距基坑底口的坑边距；如果坑边有道路的情况，则取一个集中荷载，荷载值取30KPa （主要考虑到泵车）,而且集中荷载一定要考虑作用深度和作用宽度；4、单元计算基本信息中有2项是自动计算的1)嵌固深度2)冠梁刚度采用近似计算；冠梁侧向刚度估算公式：冠梁侧向刚度估算简图式中：K——冠梁刚度估算值（MN/m）；a——桩、墙位置（m）；一般取L长度的一半（最不利位置，从挠度的角度讲，梁中心的挠度最大）。
L——冠梁长度（m）；如有内支撑，取内支撑间距；如无内支撑，取该边基坑边长。
EI——冠梁截面抗弯刚度（MN.m2）；其中I表示截面对x轴的惯性矩（软件自动计算）。
注：冠梁的截面惯性矩I为IX，《软件说明》中对此值的说明有误，后续将纠正。
5、土层信息需要输入的土层信息1)土层厚度；2)土层的重度（γ=KN/M ³）；3)土的粘聚力（C m=KPa）；4)土体的内摩擦角(Φ=°)；5)与锚固体的摩擦阻力（也叫做极限粘结强度标准值——q sik=KPa）；6)填写土层信息时，土体一般采用水土合算，中砂、卵石采用分算。
6、土体的弹性抗力系数地基弹性系数的物理意义是土体在受到压力时，地基对压力的单位体积上的土体抗力值，单位kn/m3。
而地基的体积抗力随深度的增大而增大，故就产生了地基弹性抗力系数的比例系数m ，至于m 的取值可以查建筑基坑支护技术规程；摘自建筑基坑支护技术规程：{4.1.6土的水平反力系数的比例系数(m)宜按桩的水平荷载试验及地区经验取值，缺少试验和经验时，可按下列经验公式计算：m =0.2φ2−φ+cυb-------4.1.6式中：m-土的水平反力系数的比例系数(MN ／M 4);c 、φ—一土的粘聚力(kPa 。
常见问题基坑支护1. 基坑因各边土质条件不同，基坑深度不同，则产生土压力不同，软件在整体计算中如何考虑答：划分成不同计算单元即可。
2. 版比版计算结果有差异，为什么答：造成这一现象的原因有以下五点：(1) 版的验算过程中没有考虑土钉本身的抗拉強度，而版中是考虑了。
所以如果该工程正好是由这一条件为控制，所算结果自然不同，如要对比两个版本的计算结果，应该把版钢筋直径加到足够大；(2) 版土条宽度是软件内部设定的，不能交互，而这一设定值是，所以如要对比两个版本的计算结果，应把版中土条宽度也设成；(3) 版只用了全量法，所以如要对比两个版本的计算结果，版中也应用全量法；(4) 版没有考虑“搜索最不利滑面是否考虑加筋”，所以如要对比两个版本的计算结果，在版中该选项应该选否；(5) 由于新规范中调整了钢筋的抗拉强度，这也是原因之一。
3. 基坑软件整体计算，单元分区中是否加锚杆，对计算结果有影响吗答：没有影响。
锚杆只在单元计算里起作用。
如要在整体计算中起作用，要在建模时在锚杆的位置加弹性支撑。
4. 在基坑支护设计中，遇到主动区土体加固的情况，在计算中能否将主动区与被动区土体的c、e值分开输入答：根据C、①值换算出被动土压力调整系数，在其他规范算法中输入此系数。
5. 基坑软件排桩按《建筑基坑支护技术规程》计算时，地面超载何时对排桩计算不起作用答：通常是当超载距坑边距离较大时，通常为距排桩1倍桩长以外的超载，由于应力的传递影响不到桩，所以对排桩内力没有影响。
6. 基坑软件中锚杆的刚度如何取答：有四种方法：(1) 试验方法(2) 用户根据经验输入(3) 公式计算方法(见规程附录)(4) 软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
7. 单元计算中，内支撐的支锚刚度如何计算答：水平刚度系数kT计算公式：（基坑支护技术规程附录C）. 2aEAs式中：kr——支撑结构水平刚度系数；a------ 与支撑松弛有关的系数，取〜；E——支撑构件材料的弹性模量（N/mm2）;A——支撑构件断面面积（n?）；L——支撑构件的受压计算长度（ni）;s——支撐的水平间距（ni）,在软件中交互；Se——计算宽度（01）,排桩用桩间距，地下连续墙用1。

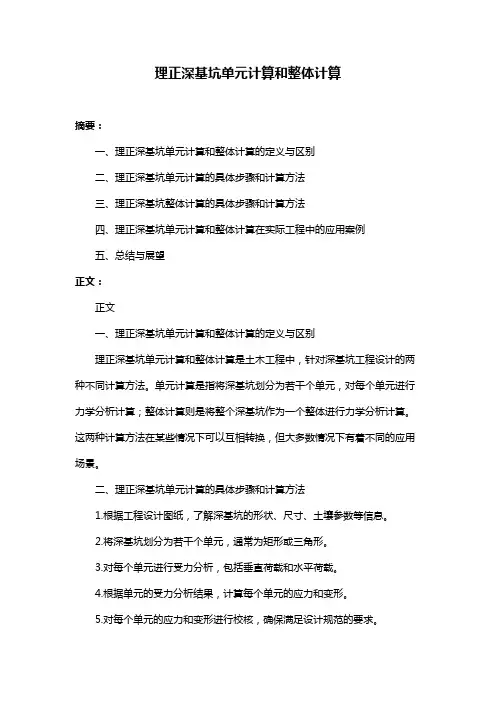

理正深基坑单元计算和整体计算摘要：一、理正深基坑单元计算和整体计算的定义与区别二、理正深基坑单元计算的具体步骤和计算方法三、理正深基坑整体计算的具体步骤和计算方法四、理正深基坑单元计算和整体计算在实际工程中的应用案例五、总结与展望正文：正文一、理正深基坑单元计算和整体计算的定义与区别理正深基坑单元计算和整体计算是土木工程中，针对深基坑工程设计的两种不同计算方法。
单元计算是指将深基坑划分为若干个单元，对每个单元进行力学分析计算；整体计算则是将整个深基坑作为一个整体进行力学分析计算。
这两种计算方法在某些情况下可以互相转换，但大多数情况下有着不同的应用场景。
二、理正深基坑单元计算的具体步骤和计算方法1.根据工程设计图纸，了解深基坑的形状、尺寸、土壤参数等信息。
2.将深基坑划分为若干个单元，通常为矩形或三角形。
3.对每个单元进行受力分析，包括垂直荷载和水平荷载。
4.根据单元的受力分析结果，计算每个单元的应力和变形。
5.对每个单元的应力和变形进行校核，确保满足设计规范的要求。
三、理正深基坑整体计算的具体步骤和计算方法1.根据工程设计图纸，了解深基坑的形状、尺寸、土壤参数等信息。
2.将深基坑作为一个整体进行受力分析，包括垂直荷载和水平荷载。
3.计算整体结构的应力和变形。
4.对整体结构的应力和变形进行校核，确保满足设计规范的要求。
5.根据整体计算结果，调整深基坑的设计方案，以满足工程安全、经济、合理的要求。
四、理正深基坑单元计算和整体计算在实际工程中的应用案例某深基坑工程，由于施工现场条件限制，无法进行整体计算。
项目工程师采用了单元计算方法，将深基坑划分为若干个单元，对每个单元进行力学分析计算。
通过这种方法，既保证了工程的安全性，又提高了工程设计的效率。
五、总结与展望理正深基坑单元计算和整体计算是深基坑工程设计中两种常用的计算方法。
单元计算适用于施工现场条件限制、整体计算复杂的情况；整体计算则适用于对整个深基坑的安全性、稳定性要求较高的工程。
理正深基坑单元计算和整体计算深基坑是指基础工程施工过程中，当地下水位高于地面或者需要挖掘超过6米深的基坑时所采取的一种施工措施。
深基坑的相关计算包括理正深基坑单元计算和整体计算两个部分。
1.地下水的影响：深基坑内部由于存在地下水，水压会对基坑的稳定性产生影响。
因此，需要计算地下水水压力以及水压力的分布情况。
2.土体的力学特性：深基坑开挖时，土体会受到应力改变的影响。
因此需要计算土体的强度参数，包括摩尔库仑强度、内摩尔摩擦角等。
3.深基坑结构的稳定性：深基坑除了开挖所需的土方工程外，还需要设计支护结构来维持基坑的稳定。
因此，需要计算深基坑结构的稳定性，包括土体和支护结构的受力情况、变形情况等。
4.施工过程中的变形控制：在深基坑的施工过程中，土体和支护结构会发生一定的变形。
因此，需要计算变形控制指标，如挠度、沉降等。
整体计算是指对整个深基坑的力学特性和结构稳定性进行综合计算和分析。
它包括以下几个方面的计算：1.地下水压力的变化分析：深基坑附近的地下水位不断变化，因此需要计算地下水压力的变化分布情况，以及对深基坑的影响程度。
2.土体变形的分析：深基坑的开挖会导致土体的变形，因此需要计算土体的变形情况，包括沉降、收敛、位移等。
3.支护结构的设计：深基坑需要设计支护结构来保证基坑的稳定。
因此，需要计算支护结构的受力情况和变形情况，以及与土体之间的相互作用。
4.施工过程中的风险评估：深基坑的施工是一个复杂且危险的过程，因此需要进行风险评估。
通过计算和分析深基坑的力学特性和结构稳定性，可以评估施工过程中的风险，并采取相应的措施进行控制。
综上所述，深基坑的计算可以分为理正深基坑单元计算和整体计算两个部分。
通过对深基坑内部力学特性和结构稳定性的计算和分析，可以指导深基坑的设计和施工过程，并确保深基坑的安全可靠。
![理正软件学习指南1[1]](https://uimg.taocdn.com/ff42dc8cd0d233d4b14e69df.webp)
第二章单元计算2.1使用手册2.1.1总体介绍单元计算的总界面为：1.单元计算的操作流程：设定工作目录--> 进入单元计算--> 选择支护类型--> 交互基坑侧壁重要性系数--> 交互原始数据或读入数据--> 各种计算--> 施工图前处理--> 施工图--> 生成报表--> 数据文件存盘--> 退出。
2.工作目录本系统要求设定一个工作目录，计算中所生成的中间文件，原始数据文件，结果文件等均生成在此工作目录下。
同一个工作目录下可做任意多个单元的计算，只要在系统提示存盘时起不同的文件名即可。
3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。
支护结构选型可参照《规范》3.3。
可通过下列工具条切换，也可通过菜单切换。
4.基坑侧壁重要性系数可参照《规范》3.1，在下图所示的工具条中交互。
5.数据保存单元计算的数据可以保存到磁盘上。
原始数据：系统规定文件名为*.DYD；计算结果数据：保存与原始数据同名的*.DY A文件中；包括内力计算结果、选筋结果及其它计算结果。
数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据...”功能实现。
6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条；也可调整图形窗口与交互窗口的大小；还可调整图形窗口中图的显示状态。
2.1.2排桩1.排桩设计的操作流程：基本数据交互--> 嵌固深度计算--> 结构计算-->截面计算-->锚杆计算--> 抗倾覆验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算--> 选筋-->锚杆选筋-->冠梁信息-->环梁信息-->生成施工图-->查看施工图--> 生成报表--> 查看报表。
因为各个步骤的操作都非常简单，此处不再逐一说明，只将特别注意的几点说明如下。

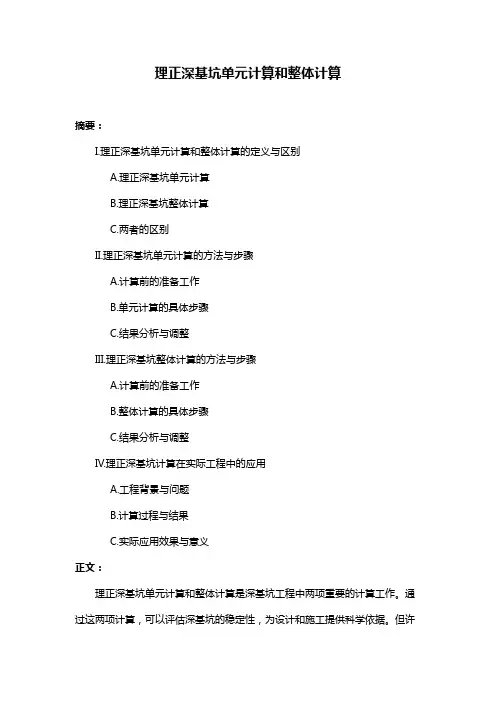

理正深基坑单元计算和整体计算摘要：I.理正深基坑单元计算和整体计算的定义与区别A.理正深基坑单元计算B.理正深基坑整体计算C.两者的区别II.理正深基坑单元计算的方法与步骤A.计算前的准备工作B.单元计算的具体步骤C.结果分析与调整III.理正深基坑整体计算的方法与步骤A.计算前的准备工作B.整体计算的具体步骤C.结果分析与调整IV.理正深基坑计算在实际工程中的应用A.工程背景与问题B.计算过程与结果C.实际应用效果与意义正文：理正深基坑单元计算和整体计算是深基坑工程中两项重要的计算工作。
通过这两项计算，可以评估深基坑的稳定性，为设计和施工提供科学依据。
但许多工程人员对这两项计算存在误解，认为它们是同一概念，其实它们有着本质的区别。
理正深基坑单元计算是指将深基坑划分为若干个单元，对每个单元进行稳定性分析。
这种分析方法主要关注单元内的力学平衡，通过计算单元的抗滑力、抗倾倒力等参数，判断单元的稳定性。
这种方法的优点是计算简单，容易掌握，适用于各种类型的深基坑。
但缺点是忽略了单元之间的相互影响，可能会导致整体稳定性分析的不准确。
与之相比，理正深基坑整体计算则更加复杂。
它是在单元计算的基础上，考虑所有单元之间的相互影响，对整个深基坑进行稳定性分析。
这种方法需要考虑的因素更多，计算过程更复杂，但分析结果更加精确。
整体计算的结果可以为设计和施工提供更加可靠的依据，适用于对工程质量要求较高的场合。
在实际工程中，理正深基坑计算的应用可以帮助工程人员更好地理解和把握深基坑的稳定性。
例如，在某个工程中，通过理正深基坑整体计算，发现某个部分的稳定性不足，工程人员可以针对性地进行加固处理，确保工程的顺利进行。
总的来说，理正深基坑单元计算和整体计算是深基坑工程中两项不可或缺的计算工作。
通过这两项计算，工程人员可以全面评估深基坑的稳定性，为设计和施工提供科学依据。

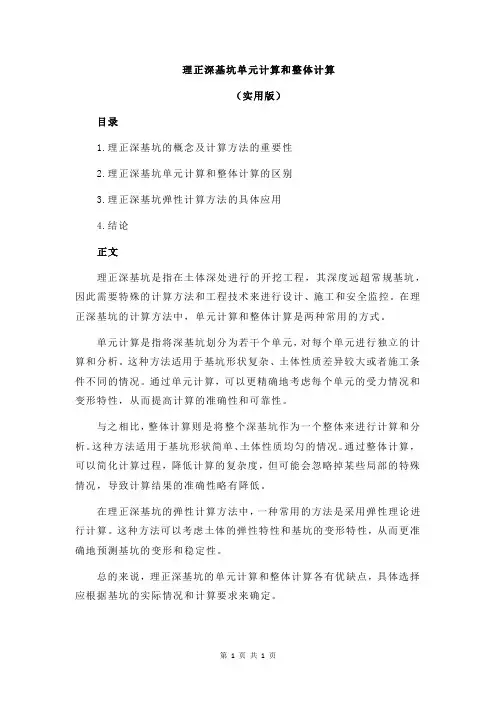

理正深基坑单元计算和整体计算
（实用版）
目录
1.理正深基坑的概念及计算方法的重要性
2.理正深基坑单元计算和整体计算的区别
3.理正深基坑弹性计算方法的具体应用
4.结论
正文
理正深基坑是指在土体深处进行的开挖工程，其深度远超常规基坑，因此需要特殊的计算方法和工程技术来进行设计、施工和安全监控。
在理正深基坑的计算方法中，单元计算和整体计算是两种常用的方式。
单元计算是指将深基坑划分为若干个单元，对每个单元进行独立的计算和分析。
这种方法适用于基坑形状复杂、土体性质差异较大或者施工条件不同的情况。
通过单元计算，可以更精确地考虑每个单元的受力情况和变形特性，从而提高计算的准确性和可靠性。
与之相比，整体计算则是将整个深基坑作为一个整体来进行计算和分析。
这种方法适用于基坑形状简单、土体性质均匀的情况。
通过整体计算，可以简化计算过程，降低计算的复杂度，但可能会忽略掉某些局部的特殊情况，导致计算结果的准确性略有降低。
在理正深基坑的弹性计算方法中，一种常用的方法是采用弹性理论进行计算。
这种方法可以考虑土体的弹性特性和基坑的变形特性，从而更准确地预测基坑的变形和稳定性。
总的来说，理正深基坑的单元计算和整体计算各有优缺点，具体选择应根据基坑的实际情况和计算要求来确定。
第1页共1页。

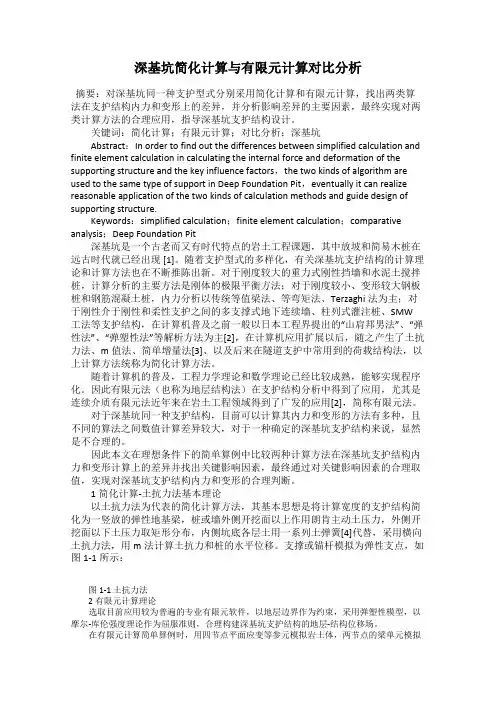

深基坑简化计算与有限元计算对比分析摘要：对深基坑同一种支护型式分别采用简化计算和有限元计算，找出两类算法在支护结构内力和变形上的差异，并分析影响差异的主要因素，最终实现对两类计算方法的合理应用，指导深基坑支护结构设计。
关键词：简化计算；有限元计算；对比分析；深基坑Abstract：In order to find out the differences between simplified calculation and finite element calculation in calculating the internal force and deformation of the supporting structure and the key influence factors，the two kinds of algorithm are used to the same type of support in Deep Foundation Pit，eventually it can realize reasonable application of the two kinds of calculation methods and guide design of supporting structure.Keywords：simplified calculation；finite element calculation；comparative analysis；Deep Foundation Pit深基坑是一个古老而又有时代特点的岩土工程课题，其中放坡和简易木桩在远古时代就已经出现 [1]。
随着支护型式的多样化，有关深基坑支护结构的计算理论和计算方法也在不断推陈出新。
对于刚度较大的重力式刚性挡墙和水泥土搅拌桩，计算分析的主要方法是刚体的极限平衡方法；对于刚度较小、变形较大钢板桩和钢筋混凝土桩，内力分析以传统等值梁法、等弯矩法、Terzaghi法为主；对于刚性介于刚性和柔性支护之间的多支撑式地下连续墙、柱列式灌注桩、SMW工法等支护结构，在计算机普及之前一般以日本工程界提出的“山肩邦男法”、“弹性法”、“弹塑性法”等解析方法为主[2]，在计算机应用扩展以后，随之产生了土抗力法、m值法、简单增量法[3]、以及后来在隧道支护中常用到的荷载结构法，以上计算方法统称为简化计算方法。
理正深基坑单元计算和整体计算理正深基坑单元计算和整体计算1. 引言随着人口和城市的不断增长，特别是在繁忙的商业区或居住区，如何在有限的土地上建设高层建筑已成为一个重要的问题。
在这样的背景下，深基坑在城市建设中扮演着重要的角色。
深基坑是为了支撑大型建筑物的基础而挖掘的深层土体的一种结构。
而理正深基坑单元计算和整体计算则是确保基坑可靠性和稳定性的关键步骤。
2. 理正深基坑单元计算2.1 理正深基坑单元计算的定义理正深基坑单元计算是指对基坑内单个梯形土层单元进行力学计算，以确定其承载能力、变形特性和稳定性。
2.2 理正深基坑单元计算的内容理正深基坑单元计算通常包括以下内容：a. 土层参数的确定：根据实地勘察和室内试验，确定土层的物理力学性质，如密度、抗剪强度等。
b. 荷载分析：确定基坑受到的各种荷载，如土压力、地下水压力等。
c. 弹性变形计算：根据土力学原理和弹性理论，计算土层的变形和应力分布。
d. 稳定性分析：通过计算土体的稳定性指标，如安全系数等，判断基坑的稳定性。
e. 拟合曲线和确定参数：根据计算结果，拟合出土壤的受力-变形曲线，并确定适当的参数值供整体计算使用。
2.3 理正深基坑单元计算的意义理正深基坑单元计算是确保基坑在施工和使用过程中正常运行的基础。
通过对基坑内单个土层单元进行详细的计算，可以获得土层的力学特性和稳定性，进而为整体计算提供输入参数。
单元计算还可以帮助工程师识别潜在的问题和风险，提前采取措施进行风险控制。
3. 理正深基坑整体计算3.1 理正深基坑整体计算的定义理正深基坑整体计算是指对整个基坑进行统一计算，以确定其整体的承载能力、变形特性和稳定性。
3.2 理正深基坑整体计算的内容理正深基坑整体计算通常包括以下内容：a. 模型建立：根据实际情况和设计要求，建立基坑的几何模型，包括基坑的形状、尺寸和土层分布等。
b. 边界条件的确定：确定基坑与周围土体之间的边界条件，如侧壁的支护方式、土层的刚度等。
理正深基坑使用说明理正深基坑使用说明打开理正理正廉基坑支护菇构设计號件F临珊控制旳能辅勛帝助工伍齬径.I: I 理正练单元计算^1 1— ^-1 i fJ J . TVj ——整体计算方案数：1当前方案：1 (\肥-1\采用內支撑的方案》退 出方案选择FWiS选择右侧的单 元计算 钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模 板，如下图选择排桩支护设计一项，然后确显示如下:V2JE 祥戛Ut 支护设忡?匸畔~琛蔓宛支护iJb*Q 宙 天 民 爭 退出 遗工程放大编小平坯□阀坑芟护1O ◎ ◎]ui 探基坑支护设计i[&spw u(iin.[MTi 、 増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo一簸 支护结构破坏、L 体失稳或过大变腿对基坑周边环境及 地下结构牖1影响很严重L10二级支护结构蔽坏•土体失稳或过大变形对基坑周边环境及 地下结构施工影响一般LOO三级 支护结构破坏■上体失梯或过:丈变形对基坑周边环境廉 地下结构醐工彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另行确定.基坑工程复杂程度等级（ 建筑地基基础技术规范 ）円力计■方注曙■議I.Mi.o eno锻*题卸 1QOTo mQ.aaa*M£h)I.KW C30R?®tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝土强度等级的选择，不明宽比 超载信息超载4种类型 前2个均布荷载常用，后两个属于偏心荷载(不晓得 什么情况用)若有作用深度，作用宽度，距坑边距就用第二个 土层信息 内侧降水最终深度和外侧水位深度2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值水土一项中土用合算，砂、砾用分算。
两种深基坑计算软件的应用和比较摘要：对目前所采用的单元计算软件和整体计算有限元软件两种基坑计算软件进行比较，分析其中影响基坑变形的重要因素，从而了解基坑开挖过程中基坑围护结构变形发展变化的规律，为深基坑工程的施工提供了依据。
关键词：深基坑；计算软件。
本文以上海某下立交为背景，针对基坑开挖过程中支护结构的变形及土压力的性状进行了研究，并运用plaxis大型有限元软件对实际工程在分步开挖过程中的位移场、内力的分布进行了分析，同时对“理正深基坑”软件和plaxis软件计算的结果进行了比较，着重探讨了围护结构的变形及其影响因素。
1 工程概述本工程为上海嘉定新城阿克苏路穿越a30新建地道工程，总长427m。
其中基坑最大开挖深度为11.5m，地下水位按地面以下0.5m 考虑，根据周围的环境条件、基坑深度及线路的技术要求，围护结构选用φ800mm钻孔灌注桩方案[1]，桩间距900mm，外φ700mm搅拌桩止水帷幕围护。
基坑开挖深度范围内的土层主要为人工填土、黏土层、粉质黏土层、粉土夹粉砂；围护结构插入土层为粉质黏土层。
2 不同模型的计算结果对比分析2.1 应用“理正深基坑f-spw”软件的计算过程围护结构分析的基本模型：①结构按平面应变问题考虑，取单元长度进行结构分析，根据结构的对称性，取一半结构进行计算；②基底下坑内土体对墙体的抗力作用以一系列弹簧进行模拟，基底面以下5m范围内土刚度按线性分布，往下为常数；③背侧向荷载按主动土压力计算，采用水土合算，基底面以下土压力为常数；④拆支撑以支撑点施加一个虚拟集中力模拟；⑤回筑阶段采用增量法计算。
结构施工过程采用“增量法”进行受力分析，开挖期间围护结构作为支挡结构，承受全部的水土压力及路面荷载，使用阶段和主体结构一起承载。
施工阶段受力分析模拟了施工过程，遵循“先变位，后支撑”的原则[2]，开挖计算简图见图1。
在计算中计入结构的先期位移值及支撑变形，采用弹性有限元法进行结构计算，地基对结构的作用采用分布水土压力及一系列不能受拉的弹簧进行模拟，最终的位移及内力值为各阶段累加值。
理正深基坑--------------学习笔记 1、单元计算理正计算软件基于国家十种规范及规程来进行计算； 计算方法：2、整体计算支护结构的真三维有限元分析3、地面超载一般取一个均布荷载（值为10KPa ）； 距离为距基坑底口的坑边距；如果坑边有道路的情况，则取一个集中荷载，荷载值取30KPa （主要考虑到泵车）,而且集中荷载一定要考虑作用深度和作用宽度；4、单元计算基本信息中有2项是自动计算的1)嵌固深度2)冠梁刚度采用近似计算；冠梁侧向刚度估算公式：冠梁侧向刚度估算简图式中：K——冠梁刚度估算值（MN/m）；a——桩、墙位置（m）；一般取L长度的一半（最不利位置，从挠度的角度讲，梁中心的挠度最大）。
L——冠梁长度（m）；如有内支撑，取内支撑间距；如无内支撑，取该边基坑边长。
EI——冠梁截面抗弯刚度（MN.m2）；其中I表示截面对x轴的惯性矩（软件自动计算）。
注：冠梁的截面惯性矩I为IX，《软件说明》中对此值的说明有误，后续将纠正。
5、土层信息需要输入的土层信息1)土层厚度；2)土层的重度（γ=KN/M ³）；3)土的粘聚力（C m=KPa）；4)土体的内摩擦角(Φ=°)；5)与锚固体的摩擦阻力（也叫做极限粘结强度标准值——q sik=KPa）；6)填写土层信息时，土体一般采用水土合算，中砂、卵石采用分算。
6、土体的弹性抗力系数地基弹性系数的物理意义是土体在受到压力时，地基对压力的单位体积上的土体抗力值，单位kn/m3。
而地基的体积抗力随深度的增大而增大，故就产生了地基弹性抗力系数的比例系数m ，至于m 的取值可以查建筑基坑支护技术规程；摘自建筑基坑支护技术规程：{4.1.6土的水平反力系数的比例系数(m)宜按桩的水平荷载试验及地区经验取值，缺少试验和经验时，可按下列经验公式计算：m =0.2φ2−φ+cυb-------4.1.6式中：m-土的水平反力系数的比例系数(MN ／M 4);c 、φ—一土的粘聚力(kPa 。
关于理正深基坑软件的使用问题及答复北京理正软件设计研究院有限公司: 我公司是贵公司开发的《理正深基坑支护结构设计软件》（F-SPW4.0）的正版用户。
我公司设计人员在使用此软件的过程中，对软件中的部分参数的取值有疑问，恐影响到对软件的正确使用，甚至影响到工程的安全，特此提出，请贵公司予以书面解答：问题1：在单元计算中，“支锚刚度”的计算公式，是否与《建筑基坑支护技术规程》（JGJ120-99）附录C公式C.1.1锚杆水平刚度系数（或者C.2.2支撑水平刚度系数）中kT 的计算公式相同？对于C.1.1的锚杆水平刚度系数，是否有必要再除以锚杆水平间距？即是否是支锚刚度=kT/锚杆水平间距答：这个问题要分锚杆和内撑两部分说对于锚杆，《规程》54页公式没有涉及间距。
而且有一个更简单的方法，软件可以自动计算，方法是：您先凭经验输入一个刚度值，计算时，计算到锚杆一项时，软件会计算出一个“锚杆刚度”，这时您点击上部的“应用刚度计算结果”按键，然后终止计算。
然后用这一刚度重新计算到锚杆一项，重复上述操作，大约如此迭代2-4次，刚度值基本不变了，这时的刚度取值就基本合理了。
对于内撑，软件不能自动计算，您可以参考《规程》55页公式C.2.2，但要注意，由于软件会用这个交互的刚度先除以前面交互的水平间距，所以您输入刚度时，只要用公式C.2.2的前半部分计算所得即可，即2αEA/L。
问题2：在单元计算中，计算结构弯矩的“弯矩折减系数”，究竟是考虑什么因素而设定的，这个系数的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？该系数应如何取值？答：“弯矩折减系数”在《规程》中没有规定，是软件开放的一个经验系数，由用户自主交互，用于凭经验调整内力设计值大小。
如不做调整，可取1即可。
问题3：单元计算中，冠梁的“水平计算刚度”的计算公式是什么？该刚度的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？答：冠梁的“水平计算刚度”的经验公式请参看说明书203页或软件帮助附2.5.1。
理正6.0系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件6.0】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件6.0】；⑵双击桌面上的快捷图标。
系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。
然后点【确定】按钮。
⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。
注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。
同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。
2.3 单元计算和整体计算分别参见第一、二、三和四部分。
2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。
2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。
1 操作流程1.1 进入单元计算点击“1.2 增加计算项目第一部分 单元计算操作说明图1-1 单元计算操作流程图”按钮，进入单元计算模块。
⑴ 第一次进入单元模块时，计算项目为空，如图1.2-1所示。
图1.2-1 单元计算输出界面⑵ 必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。
确认后进入设计数据录入界面。
图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。
①两者的计算对象和计算方法不同
单元计算：以单桩或单位宽度的地下连续墙体为研究对象进行分析。
常用方法有经典方法和弹性方法。
整体计算：以整个基坑体或整个基坑支护结构为研究对象进行分析。
一般都采用有限元方法计算，很难手工简化计算。
有限元的计算主要有两种模型：全有限元分析及支护结构的有限元分析。
②考虑的因素不同
单元计算中，对支撑结构的刚度，不容易确定。
因为支撑结构的刚度不仅与本身有关，也与周围杆件和边界条件有关，在单元计算中不能考虑周围杆件对其刚度的影响。
同时，也不能考虑基坑变形的影响，因为在不同工况下发生变形后，支撑结构的刚度是随施工过程不断变化的。
这在单元计算是无法考虑的。
整体计算中，可考虑周围支护构件、内撑构件、施工工况对基坑支护结构的位移、内力的影响。
③计算的结果不同
单元计算中，有支护构件的内力、配筋计算、锚杆计算、稳定计算等结果。
无内撑结构的结果。
整体计算中，有支护构件、内撑构件的位移、内力结果，未进行锚索（杆）及稳定验算。
更多常见问题解答，请访问理正论坛（）。
