理正深基坑最经典的手把手叫你设计基坑支护的教程2020

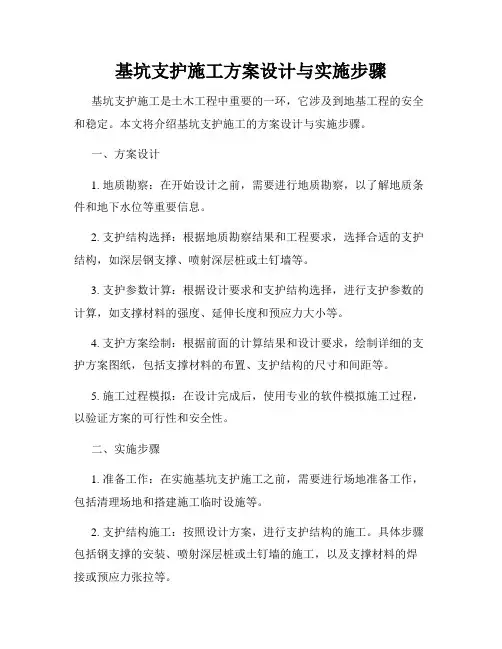

基坑支护施工方案设计与实施步骤基坑支护施工是土木工程中重要的一环，它涉及到地基工程的安全和稳定。

本文将介绍基坑支护施工的方案设计与实施步骤。

一、方案设计1. 地质勘察：在开始设计之前，需要进行地质勘察，以了解地质条件和地下水位等重要信息。

2. 支护结构选择：根据地质勘察结果和工程要求，选择合适的支护结构，如深层钢支撑、喷射深层桩或土钉墙等。

3. 支护参数计算：根据设计要求和支护结构选择，进行支护参数的计算，如支撑材料的强度、延伸长度和预应力大小等。

4. 支护方案绘制：根据前面的计算结果和设计要求，绘制详细的支护方案图纸，包括支撑材料的布置、支护结构的尺寸和间距等。

5. 施工过程模拟：在设计完成后，使用专业的软件模拟施工过程，以验证方案的可行性和安全性。

二、实施步骤1. 准备工作：在实施基坑支护施工之前，需要进行场地准备工作，包括清理场地和搭建施工临时设施等。

2. 支护结构施工：按照设计方案，进行支护结构的施工。

具体步骤包括钢支撑的安装、喷射深层桩或土钉墙的施工，以及支撑材料的焊接或预应力张拉等。

3. 边坡防护施工：在基坑挖掘后，需要进行边坡的防护施工，以防止坡体滑坡。

常用的边坡防护措施包括喷射混凝土和设置护坡网等。

4. 地下水控制：为了保证基坑内的地下水位在可控范围内，需要进行地下水的控制。

通常采用井点排水或泵站排水等手段。

5. 监测和维护：在施工过程中，需要进行实时的监测和维护工作，以确保支护结构的稳定性和安全性。

监测内容包括支撑结构的变形和应力等。

6. 竣工验收：在支护施工完成后，进行竣工验收工作，以确保支护工程符合设计要求和相关标准。

总结：基坑支护施工方案设计与实施步骤是土木工程中重要的环节。

通过合理的方案设计和严格的实施步骤，可以确保基坑支护工程的安全和稳定。

同时，在施工过程中的监测和维护工作也至关重要，以及时发现和解决问题，保障工程的质量。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

理正深基坑7.0基坑支护计算例题排桩内支撑•相关推荐理正深基坑7.0基坑支护计算例题排桩内支撑深基坑支护设计 3设计单位：X X X 设计院设计人：X X X设计时间：2016-04-11 11:55:10---------------------------------------------------------------------- [ 支护方案 ]---------------------------------------------------------------------- 排桩支护---------------------------------------------------------------------- [ 基本信息 ]---------------------------------------------------------------------- [ 放坡信息 ]---------------------------------------------------------------------- [ 超载信息 ]---------------------------------------------------------------------- [ 附加水平力信息]---------------------------------------------------------------------- [ 土层信息 ]---------------------------------------------------------------------- [ 土层参数 ]---------------------------------------------------------------------- [ 支锚信息 ]---------------------------------------------------------------------- [ 土压力模型及系数调整 ]---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型:---------------------------------------------------------------------- [ 工况信息 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 设计结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 结构计算 ]---------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：---------------------------------------------------------------------- [ 冠梁选筋结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 环梁选筋结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 截面计算 ]---------------------------------------------------------------------- 钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500---------------------------------------------------------------------- [ 整体稳定验算 ]----------------------------------------------------------------------计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 0.40m滑裂面数据整体稳定安全系数 Ks = 1.619 圆弧半径(m) R = 15.313 圆心坐标X(m) X = -0.492 圆心坐标Y(m) Y = 7.058---------------------------------------------------------------------- [ 抗倾覆稳定性验算 ]------------------------------第一文库网 ---------------------------------------- 抗倾覆安全系数:p, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。

基坑支护怎么做，一文全搞懂！工程热点快讯Official Account基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。

一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。

一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。

一、放坡开挖图1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。

二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。

图 3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。

三、水泥土重力式挡墙图 4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。

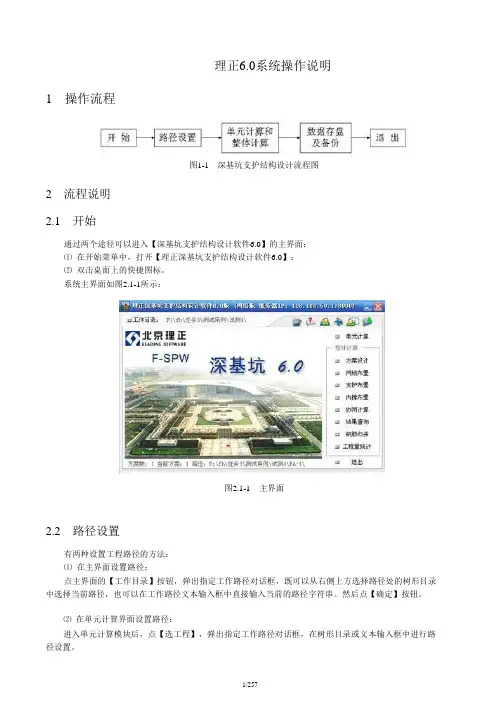

理正6.0系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件6.0】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件6.0】；⑵双击桌面上的快捷图标。

系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。

注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。

2.3 单元计算和整体计算分别参见第一、二、三和四部分。

2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。

2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。

1 操作流程1.1 进入单元计算点击“1.2 增加计算项目第一部分 单元计算操作说明图1-1 单元计算操作流程图”按钮，进入单元计算模块。

⑴ 第一次进入单元模块时，计算项目为空，如图1.2-1所示。

图1.2-1 单元计算输出界面⑵ 必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。

确认后进入设计数据录入界面。

图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。

理正深基坑使用说明打开理正点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计项，然后确认显示如下：说甲隼畴垣宀计L4然后开始数据输入：(可根据软件提示进行填写)基坑等级和基坑侧壁重要性系数可查下图a^*i-B ±.E^.⅛更Ia 总卫丹力计■?TiS<≡K≡tMF15⅛Stt> J⅛J ∣J⅛-MSttMEiaSI≡^>il∣QLB≡tIβ⅛H⅛)io ωoKHif≡⅛)IQOT¾ET⅛B⅛)Q m柱直fi⅛)0.9DC«M£b)I.CTC 30ff⅛MUΞ¾QO扶・⅛Sħ⅞WΛ,T⅛衍"2)%严痒式3.1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数。

注■有特殊耍求的建放基坑侧壁安全等级町m⅛具体悄况另存扁定•嵌固深度可先不填写，等所有数据结束后再来放坡信息超载信息若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度 2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小 值。

水土一项中土用合算，砂、砾用分算。

计算m 值可根据软件提供的公式计算，如图：超载4种类型坡度系数为放坡高宽比I I I用口 求m 值 '≤'基坑底面位移量估计值亦10 mmm-丄(Q2φa-φ+c) a要计算m 值的土层为："⅝ιmnm ∣rt ι≡∣"∣Ri ι≡ιr ι∣!≡rwι「所有土层I土层参数值取值： 林水上 厂水下确定基坑底面位移量估计值经验选10mm ,也可以根据实际选小。

点确定前注意区分水上水下。

3上图中画红圈的不用填写预加力可选择 50-100 ,锚固体直径有150，160的(用哪个不晓得怎么选) 锚固力调整系数和材料抗力调整系数都是1.00不用改。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10h≤6非软土h＞1410＜h≤14h≤10岩体h＞1812＜h≤18h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于，水平间距不宜小于；2.锚杆锚固体上覆土层厚度不宜小于3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于，水平不宜小于；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于，锚固段长度不应小于。
