感应式楼道自动照明灯设计与实现摘要:本文介绍了感应式自动照明灯安装在楼道,为了方便夜晚有人在楼道出行,自动照明灯会自动点亮一段时间,白天照明灯停止工作。
资源不是取之不尽的,节能越来越多的人关注。
本电路可以用于家庭走廊、卫生间照明、贮藏室、学校楼道或者梳妆台前的自动开关,起到了“人来灯亮,人走灯灭”的作用。
只要有人在夜间行走时,走近灯就会亮,离开灯延时一段后自动熄灭,使用十分节能方便。
关键词: 自动照明灯光敏传感器感应开关延时摘要 (1)关键词 (1)引言 (1)一、总体方案论证 (2)1、方案比较 (2)二、系统方案 (2)2.1实现方法: (2)2.1.1红外发射装置 (3)2.1.2、红外接收电路 (3)2.1.3、光控亮灯时间控制电路 (5)三.设计及实现过程 (5)四.系统功能测试 (6)4.1红外发射电路 (6)4.2红外接收电路 (7)4.3光控亮灯时间控制电路 (7)4.4总体测试 (7)五.总结及体会 (8)引言本装置利用微波多普勒效应,在一定的空间内建立为电场,当有人或活动物进入电场时会反射回波,进电子线路混频后检测出极微弱的移频信号,此信号经智能处理后,可输出控制信号,微波感应模块安装方便,模块内部采用专用微处理能够对信号进行脉频和脉宽处理,可以排除小体积动物、远距离晃动的树木、高频通讯信号、闪电、和电器‘开、关时的干扰犷口及艾的输出端采用集成极开路输出,当微波电路检测到有人经过楼道口时,内部三极管导通仓吵,A点为低电平,经F’I反相后为高电平,咫和光敏电阻组成光控电路,白天左电源电压为低电平,与非门F2封锁,输出高电通过州硬已上电压充至电源电压,夜晚劲阻值较大,B点为高电平,此时若有人经过时,灯就会亮一段时间然后熄灭。
一、总体方案论证1、方案比较方案一:利用光敏电阻和红外线人体传感器组成并联开关,本文介绍感应式楼道照明灯,光敏电阻使电路不能在白天触发。
只有在夜间才能被触发,电路采用红外线反射式电路结构,红外发射器与接收器需安装在同一方向的同一平面内,这就需使发射器与接收器成为一体化结构,并使用同一电源供电,这种工作方式正好适应该电路的长期待机,短时间的工作状态。

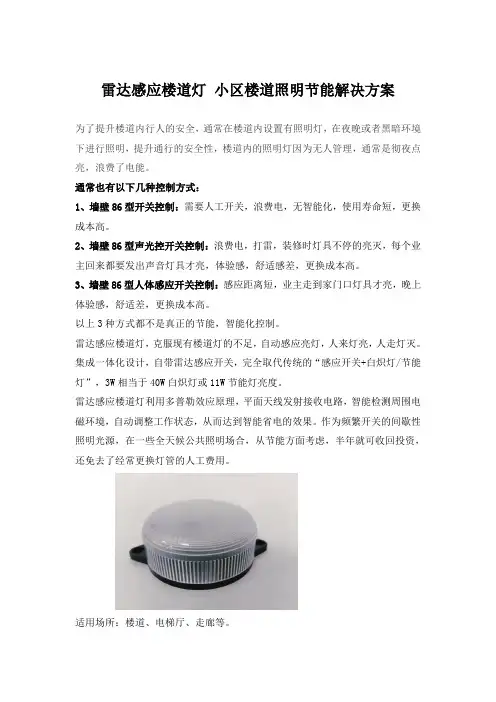

雷达感应楼道灯小区楼道照明节能解决方案
为了提升楼道内行人的安全,通常在楼道内设置有照明灯,在夜晚或者黑暗环境下进行照明,提升通行的安全性,楼道内的照明灯因为无人管理,通常是彻夜点亮,浪费了电能。
通常也有以下几种控制方式:
1、墙壁86型开关控制:需要人工开关,浪费电,无智能化,使用寿命短,更换成本高。
2、墙壁86型声光控开关控制:浪费电,打雷,装修时灯具不停的亮灭,每个业主回来都要发出声音灯具才亮,体验感,舒适感差,更换成本高。
3、墙壁86型人体感应开关控制:感应距离短,业主走到家门口灯具才亮,晚上体验感,舒适差,更换成本高。
以上3种方式都不是真正的节能,智能化控制。
雷达感应楼道灯,克服现有楼道灯的不足,自动感应亮灯,人来灯亮,人走灯灭。
集成一体化设计,自带雷达感应开关,完全取代传统的“感应开关+白炽灯/节能灯”,3W相当于40W白炽灯或11W节能灯亮度。
雷达感应楼道灯利用多普勒效应原理,平面天线发射接收电路,智能检测周围电磁环境,自动调整工作状态,从而达到智能省电的效果。
作为频繁开关的间歇性照明光源,在一些全天候公共照明场合,从节能方面考虑,半年就可收回投资,还免去了经常更换灯管的人工费用。
适用场所:楼道、电梯厅、走廊等。

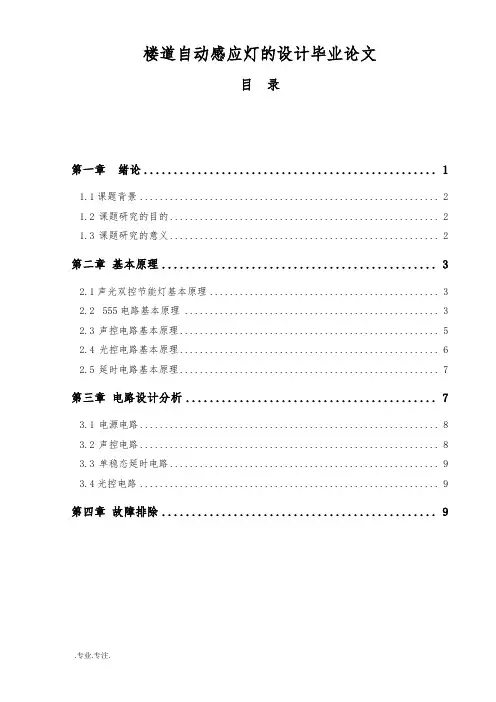

楼道自动感应灯的设计毕业论文目录第一章绪论 (1)1.1课题背景 (2)1.2课题研究的目的 (2)1.3课题研究的意义 (2)第二章基本原理 (3)2.1声光双控节能灯基本原理 (3)2.2555电路基本原理 (3)2.3声控电路基本原理 (5)2.4光控电路基本原理 (6)2.5延时电路基本原理 (7)第三章电路设计分析 (7)3.1电源电路 (8)3.2声控电路 (8)3.3单稳态延时电路 (9)3.4光控电路 (9)第四章故障排除 (9)第一章绪论1.1课题背景由于近年来我国的照明器材行业的迅速崛起,中国已经成为电光源产品的主要输出国之一。
照明器材行业属一般性竞争行业,是我国轻工业对外开放较早的行业之一。
WTO后,国际上一些知名品牌大企业相继进入国产销领域,使得国竞争国际化。
努力增加节能光源和不同档次、花样、不同用途的照明器具的开发,加快绿色、节能光源产品的开发推广和应用是我国目前照明器材行业结构调整的重点。
我国照明器材行业将面临着前所未有的机遇和挑战,而由此带来的巨大商业利益也成为一些企业瞩目的焦点。
随着全球经济一体化,发达国家产业调整的步伐进一步加快,一般照明电器产品生产大量向发展中国家转移,而中国又是一个比较适合的国家,一是中国具备生产这些产品的条件,二是劳动力成本比较低,从而使中国逐步成为照明电器产品出口大国。
展望未来的国市场,需求仍会呈逐年增长趋势,以下强力因素都预示着我国照明市场仍有很大的潜力可挖。
降低能耗、节约能源、注重环保是当今世界的主潮流,高能耗且会加剧温室效应的白炽灯越来越不受欢迎。
继公布“欧盟后年封杀白炽灯”的时间表后,世界各地陆续抛弃白炽灯已成定局,环保型节能荧光灯VS白炽灯是白炽灯的替代者。
随着人们生活现代化水平不断提高,国民经济的快速发展,电力的供需矛盾日益加剧生产更多的电即意味着要消耗更多的煤、石油、天然气、核原料等不可再生资源,还会带来许多相应的环境问题。

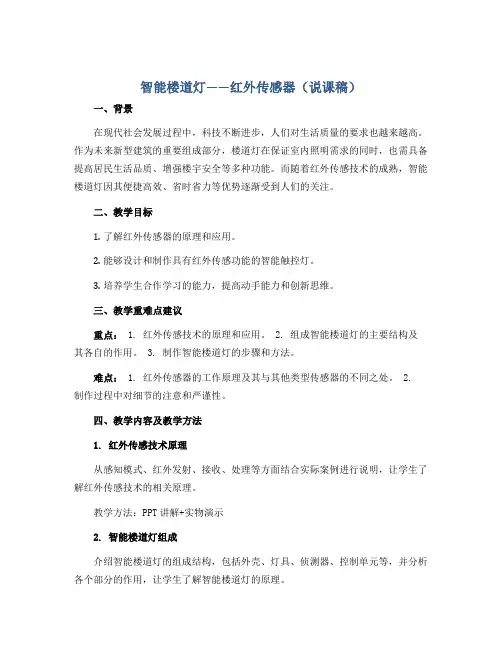

智能楼道灯——红外传感器(说课稿)一、背景在现代社会发展过程中,科技不断进步,人们对生活质量的要求也越来越高。
作为未来新型建筑的重要组成部分,楼道灯在保证室内照明需求的同时,也需具备提高居民生活品质、增强楼宇安全等多种功能。
而随着红外传感技术的成熟,智能楼道灯因其便捷高效、省时省力等优势逐渐受到人们的关注。
二、教学目标1.了解红外传感器的原理和应用。
2.能够设计和制作具有红外传感功能的智能触控灯。
3.培养学生合作学习的能力,提高动手能力和创新思维。
三、教学重难点建议重点: 1. 红外传感技术的原理和应用。
2. 组成智能楼道灯的主要结构及其各自的作用。
3. 制作智能楼道灯的步骤和方法。
难点: 1. 红外传感器的工作原理及其与其他类型传感器的不同之处。
2. 制作过程中对细节的注意和严谨性。
四、教学内容及教学方法1. 红外传感技术原理从感知模式、红外发射、接收、处理等方面结合实际案例进行说明,让学生了解红外传感技术的相关原理。
教学方法:PPT讲解+实物演示2. 智能楼道灯组成介绍智能楼道灯的组成结构,包括外壳、灯具、侦测器、控制单元等,并分析各个部分的作用,让学生了解智能楼道灯的原理。
教学方法:图片展示+说明3. 制作智能楼道灯结合图纸、实物、工具等资源进行制作,并要求学生在制作中注重细节,针对制作过程中可能存在的问题进行讲解,让学生全面了解智能楼道灯的原理和制作技巧。
教学方法:讲解+实操五、教学评价1.能否正确解释红外传感器的原理。
2.能否独立完成智能楼道灯的组装和调试。
3.是否能在制作过程中严格遵守安全规范。
4.能否合作完成智能楼道灯的制作。
六、教学参考资料1.红外传感器原理及其应用。
2.智能楼道灯的组成及其原理。
3.智能楼道灯的制作方法。

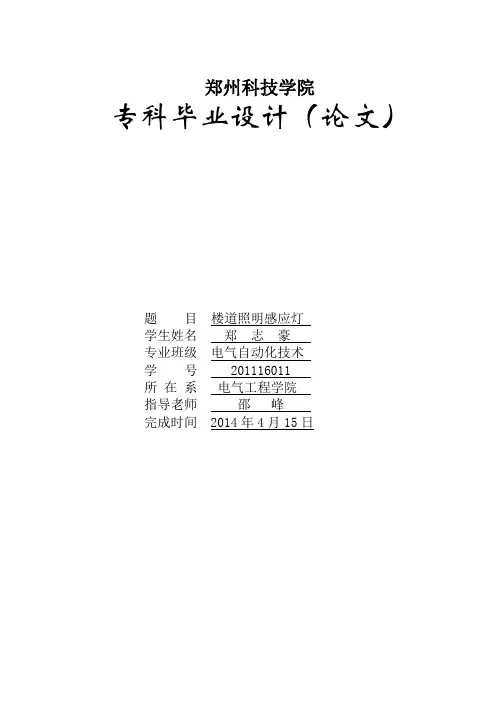

郑州科技学院专科毕业设计(论文)题目楼道照明感应灯学生姓名郑志豪专业班级电气自动化技术学号 *********所在系电气工程学院指导老师邵峰完成时间 2014年4月15日楼道照明感应灯摘要本文介绍了智能过道灯系统的原理,采用人体红外传感器模块HC-SR501和光敏电阻与比较器相结合,将接收到的信号发送给单片机,单片机处理后驱动继电器,制成智能过道灯系统。
本系统能探测来自移动人体的红外辐射和周围环境亮暗变化,只要环境光线不足时,人体进入探测区域,就会驱动继电器开关自动开启,当人走出探测区域一段时间后自动关闭开关。
该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关,起到“人来灯自亮,人走灯自灭”的作用,既新颖方便,又节约用电,在某些场所还能起到威慑盗窃活动的防范作用。
本设计结构简单,本身不发任何类型的辐射,器件功耗很小,价格低廉,隐蔽性好,应用范围广,所以可以通过扩展而达到实际的应用。
关键词红外线/感应开关/红外辐射/光敏电阻Corridor lighting induction lampABSTRACTThis article introduced the intelligent aisle way light system principle, uses human body infrared sensor module HC-SR501 and the photoresistance and the comparator unifies, will receive the signal transmission for the monolithic integrated circuit, after monolithic integrated circuit processing will actuate the relay, will make the intelligent aisle way light system.This system can survey comes from moves the human body the infrared radiation and the environment bright dark change, so long as time environment light insufficiency, the human body enters the search coverage, can actuate relay switch automatic opening, after the human goes out search coverage period of time the automatic shut-off switch.This design may take the enterprise, the guesthouse, the market and between the housing corridor, the staircase, the elevator, the bathroom, the storehouse and so on place the autoswitch, plays “the human to come the lamp from brightly, the human walks the lamp self-destroying” role, both novel convenient, and uses electricity frugal, also can get up the deterrent burglary guard function in certain places.This design structure is simple, itself does not send any type the radiation, the component power loss is very small, the price is inexpensive, the confidentiality is good, the application scope is broad, therefore may achieve the actual application through the expansion.KEY WORDS Infrared , induction switch, infrared radiation, Photosensitive resistance目录摘要 (2)ABSTRACT (3)引言 (1)课题的背景与目的 (1)热释电红外感应开关简述 (1)1 过道照明系统总体设计 (2)1.1过道照明系统总体设计 (2)1.2系统硬件方案 (2)1.2.1 主控制器 (2)1.2.2 硬件设计方案 (7)1.3系统软件方案 (7)1.3.1 单片机编程语言 (8)1.3.2 系统软件编译器介绍 (8)2 硬件系统设计与实现 (9)2.1硬件系统的总体设计 (9)2.2单片机系统设计 (9)2.2.1 STC89C52简介 (9)2.2.2 STC89C52单片机引脚功能 (9)2.2.3 复位电路设计 (11)2.2.4 时钟电路 (11)2.3控制单元设计 (12)2.4人体红外线传感器模块 (12)2.5光照强度 (13)2.6继电器驱动电路 (15)3 系统软件设计 (17)4 电路硬件的焊接与调试 (18)4.1电路的焊接 (18)4.2程序烧录 (18)4.2.1 产品介绍 (19)4.2.2 下载器的用法 (19)如下图4-4和4-5所示 (19)4.3显示调试 (20)结论 (21)致谢 (22)参考文献 (23)附录 (24)引言课题的背景与目的节能与环保已经成为当代产品开发的首要考虑因素和最大卖点。

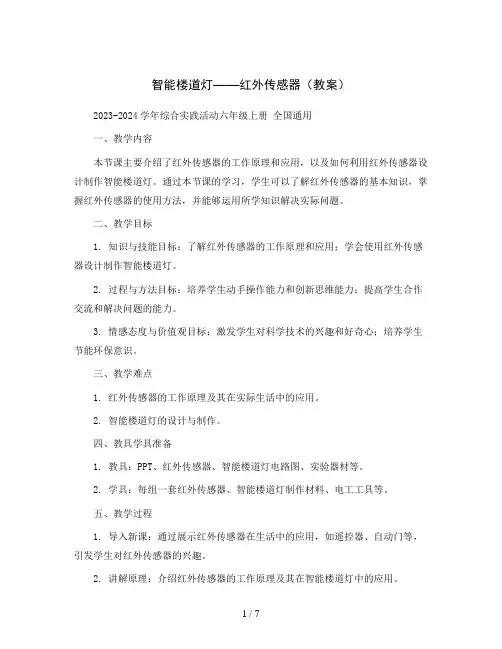

智能楼道灯——红外传感器(教案)2023-2024学年综合实践活动六年级上册全国通用一、教学内容本节课主要介绍了红外传感器的工作原理和应用,以及如何利用红外传感器设计制作智能楼道灯。
通过本节课的学习,学生可以了解红外传感器的基本知识,掌握红外传感器的使用方法,并能够运用所学知识解决实际问题。
二、教学目标1. 知识与技能目标:了解红外传感器的工作原理和应用;学会使用红外传感器设计制作智能楼道灯。
2. 过程与方法目标:培养学生动手操作能力和创新思维能力;提高学生合作交流和解决问题的能力。
3. 情感态度与价值观目标:激发学生对科学技术的兴趣和好奇心;培养学生节能环保意识。
三、教学难点1. 红外传感器的工作原理及其在实际生活中的应用。
2. 智能楼道灯的设计与制作。
四、教具学具准备1. 教具:PPT、红外传感器、智能楼道灯电路图、实验器材等。
2. 学具:每组一套红外传感器、智能楼道灯制作材料、电工工具等。
五、教学过程1. 导入新课:通过展示红外传感器在生活中的应用,如遥控器、自动门等,引发学生对红外传感器的兴趣。
2. 讲解原理:介绍红外传感器的工作原理及其在智能楼道灯中的应用。
3. 演示实验:演示如何使用红外传感器制作智能楼道灯,引导学生观察实验现象,总结实验原理。
4. 分组讨论:学生分组讨论如何设计制作智能楼道灯,教师巡回指导。
5. 制作实践:学生根据讨论结果,动手制作智能楼道灯。
6. 成果展示:学生展示自己制作的智能楼道灯,互相交流学习。
7. 总结评价:教师总结本节课所学内容,对学生制作的智能楼道灯进行评价。
六、板书设计1. 智能楼道灯——红外传感器2. 内容:(1)红外传感器的工作原理及应用(2)智能楼道灯的设计与制作(3)学生作品展示与评价七、作业设计1. 完成实验报告:要求学生记录实验过程、实验现象和实验原理。
2. 创新设计:鼓励学生利用所学知识,设计制作其他红外传感器应用作品。
八、课后反思本节课通过讲解红外传感器的工作原理和应用,以及引导学生动手制作智能楼道灯,使学生对红外传感器有了更深入的了解。

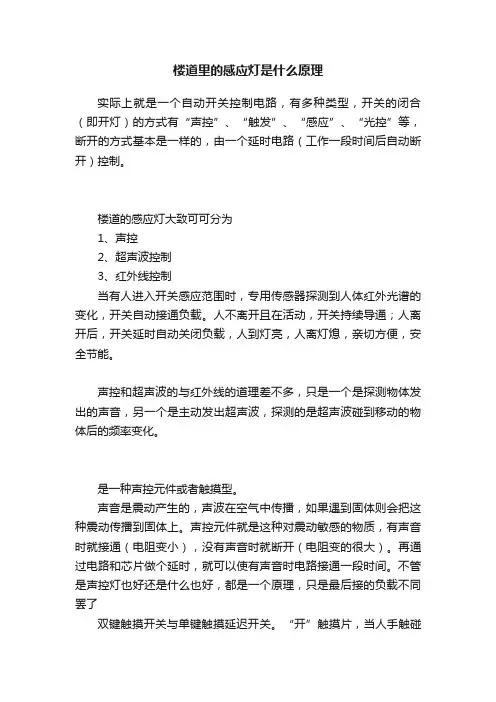

楼道里的感应灯是什么原理
实际上就是一个自动开关控制电路,有多种类型,开关的闭合(即开灯)的方式有“声控”、“触发”、“感应”、“光控”等,断开的方式基本是一样的,由一个延时电路(工作一段时间后自动断开)控制。
楼道的感应灯大致可可分为
1、声控
2、超声波控制
3、红外线控制
当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,开关自动接通负载。
人不离开且在活动,开关持续导通;人离开后,开关延时自动关闭负载,人到灯亮,人离灯熄,亲切方便,安全节能。
声控和超声波的与红外线的道理差不多,只是一个是探测物体发出的声音,另一个是主动发出超声波,探测的是超声波碰到移动的物体后的频率变化。
是一种声控元件或者触摸型。
声音是震动产生的,声波在空气中传播,如果遇到固体则会把这种震动传播到固体上。
声控元件就是这种对震动敏感的物质,有声音时就接通(电阻变小),没有声音时就断开(电阻变的很大)。
再通过电路和芯片做个延时,就可以使有声音时电路接通一段时间。
不管是声控灯也好还是什么也好,都是一个原理,只是最后接的负载不同罢了
双键触摸开关与单键触摸延迟开关。
“开”触摸片,当人手触碰
时,人体感应的杂波信号加到时基电路的低电平触发端IC的脚,电路置位,输出高电平,继电器K得电吸合,其常开触点闭合,被控电器通电工作。
M2为“关”触摸片,一旦触碰,人体感应的杂波信号加到555的阈值端IC,电路复位,脚输出低电平,继电器失电跳闸,被控电器停止工作。
自动感应灯结构原理今天来聊聊自动感应灯结构原理的事儿。
我想大家在生活中都遇到过自动感应灯吧?比如说,晚上你走进楼道,灯就自动亮了,离开一会儿后它又自动灭了,真的特别方便。
这自动感应灯能这么聪明,到底是靠什么原理呢?其实啊,这自动感应灯的核心结构原理就是它有一个传感器。
就像是一个特别灵敏的小卫士,这个传感器会感知周围环境的变化呢。
那这个传感器有好多类型,咱们就说最常见的红外感应传感器吧。
打个比方,红外感应传感器就像一个有特殊洞察力的小眼睛。
咱们人还有动物啥的都能发出红外线,这个传感器就能感知到红外线的变化。
咱们走进楼道的时候,周围的红外线状态就发生了改变,就好像平静的湖面泛起了涟漪。
这个传感器一感觉到,就好像小眼睛看到了有东西靠近,然后就把这个信号传给电路系统。
电路系统就像是一个大脑,它接到这个信号后,就发出指令让灯亮起来。
还有一种是声音感应的自动感应灯,这个原理呢也很有意思。
我记得有一次我去一个楼梯间,那地方比较暗。
我跺脚或者弄出点声音后灯就亮了。
这声音感应灯就类似咱们经常在动画片里看到的那种,耳朵特别灵的小动物。
它耳朵里有个装置(实际上是声音传感器)能听到周围的声音变化,一旦有超过某个标准的声音,这个传感器就会告诉电路里的“大脑”,然后大脑就让灯亮起来了。
说实话,我一开始也不明白为什么有时候自动感应灯反应特别快,有时候又好像有点迟钝。
后来学习了之后就了解到,这和传感器的性能、周围环境干扰啥的有关系。
比如说如果周围有其他的红外线源或者噪音干扰,这种小眼睛或者小耳朵就可能会“迷糊”一下呢。
这就要说到自动感应灯原理在实际生活中的应用案例了。
除了楼道里,像一些地下室、仓库这些地方也经常会用到。
方便还能节能。
不过在使用的时候也有个小注意事项,要是传感器脏了或者坏了,那这个小眼睛或者小耳朵就不灵啦,所以要定期检查。
说到这里,你可能会问,如果把好几个自动感应灯放在一块儿会不会互相干扰啊?其实如果是不同类型的理论上还好,但要是同种类型而且距离近的话,还真可能会有点小麻烦,这就是在安装使用的时候得考虑的事儿了。
1. 知识与技能目标:(1)了解楼道感应灯的工作原理和组成部分;(2)掌握楼道感应灯的安装方法和操作步骤;(3)能够独立完成楼道感应灯的安装和调试。
2. 过程与方法目标:(1)通过观察、分析、讨论等方法,了解楼道感应灯的构造和原理;(2)通过动手实践,培养学生的动手能力和创新意识;(3)通过小组合作,提高学生的团队协作能力和沟通能力。
3. 情感态度与价值观目标:(1)激发学生对科学技术的兴趣,培养创新精神;(2)培养学生严谨求实、勇于探索的科学态度;(3)增强学生的环保意识,认识到节能减排的重要性。
二、教学内容1. 楼道感应灯的工作原理及组成部分;2. 楼道感应灯的安装方法;3. 楼道感应灯的调试方法。
三、教学过程1. 导入新课(1)提问:同学们,你们知道楼道感应灯是什么吗?它有什么作用?(2)展示楼道感应灯实物,让学生观察并讨论其外观和组成部分。
2. 学习楼道感应灯的工作原理及组成部分(1)教师讲解楼道感应灯的工作原理,包括红外线感应、人体红外线传感器、电路控制等;(2)介绍楼道感应灯的组成部分,如电源、红外线传感器、控制电路、灯泡等。
3. 楼道感应灯的安装方法(1)讲解楼道感应灯的安装步骤,包括断电、安装电源、安装传感器、连接线路等;(2)学生分组进行楼道感应灯的安装实践,教师巡回指导。
4. 楼道感应灯的调试方法(1)讲解楼道感应灯的调试步骤,包括检查线路、调整灵敏度、测试功能等;(2)学生分组进行楼道感应灯的调试实践,教师巡回指导。
5. 课堂总结(1)教师总结本节课所学内容,强调楼道感应灯的工作原理、安装方法和调试方法;(2)学生分享学习心得,教师点评并给予鼓励。
四、教学评价1. 课堂表现:观察学生在课堂上的参与程度、合作意识、创新思维等方面;2. 实践操作:评估学生在楼道感应灯安装和调试过程中的动手能力;3. 知识掌握:通过提问、讨论等方式,了解学生对楼道感应灯工作原理、安装方法和调试方法的掌握程度。
第二章智能机器人程序设计初步第四节制作楼道自动感应灯一、教学目标1.知识与技能(1)掌握光感传感器的应用,包括与微电脑的连接及程序模块的设置;(2)掌握使用两个传感器,编写两个条件判断的程序。
(3)能尝试使用与关系逻辑表达式来进行编程;2.过程与方法(1)通过前面学习传感器的经验,认识光感传感器及学习其使用。
(2)在教师引导下,理解自动感应灯的算法和流程。
(3)采用自主学习和互助学习的方法,编写并调试运行程序。
