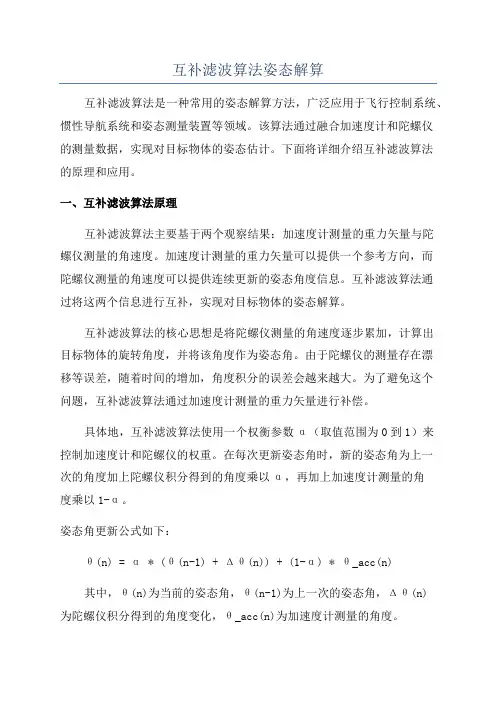

互补滤波算法姿态解算

互补滤波算法姿态解算互补滤波算法是一种常用的姿态解算方法，广泛应用于飞行控制系统、惯性导航系统和姿态测量装置等领域。

该算法通过融合加速度计和陀螺仪的测量数据，实现对目标物体的姿态估计。

下面将详细介绍互补滤波算法的原理和应用。

一、互补滤波算法原理互补滤波算法主要基于两个观察结果：加速度计测量的重力矢量与陀螺仪测量的角速度。

加速度计测量的重力矢量可以提供一个参考方向，而陀螺仪测量的角速度可以提供连续更新的姿态角度信息。

互补滤波算法通过将这两个信息进行互补，实现对目标物体的姿态解算。

互补滤波算法的核心思想是将陀螺仪测量的角速度逐步累加，计算出目标物体的旋转角度，并将该角度作为姿态角。

由于陀螺仪的测量存在漂移等误差，随着时间的增加，角度积分的误差会越来越大。

为了避免这个问题，互补滤波算法通过加速度计测量的重力矢量进行补偿。

具体地，互补滤波算法使用一个权衡参数α（取值范围为0到1）来控制加速度计和陀螺仪的权重。

在每次更新姿态角时，新的姿态角为上一次的角度加上陀螺仪积分得到的角度乘以α，再加上加速度计测量的角度乘以1-α。

姿态角更新公式如下：θ(n) = α * (θ(n-1) + Δθ(n)) + (1-α) * θ_acc(n)其中，θ(n)为当前的姿态角，θ(n-1)为上一次的姿态角，Δθ(n)为陀螺仪积分得到的角度变化，θ_acc(n)为加速度计测量的角度。

二、互补滤波算法应用飞行器的姿态控制需要实时获取飞行器的姿态信息，并根据预设的姿态稳定控制侧滑、上升/下降等动作。

互补滤波算法可以通过融合加速度计和陀螺仪的测量数据，快速准确地获取飞行器的姿态信息。

在飞行器的姿态控制中，将陀螺仪测量的角速度作为连续更新的角度信息，用于控制飞行器的姿态稳定。

同时，通过加速度计测量的重力矢量可以提供一个参考方向，以补偿陀螺仪测量的角速度的误差。

1.初始化姿态角为加速度计测量的角度。

2.按照一定的时间间隔，读取加速度计和陀螺仪的测量数据。

姿态解算一、主线姿态表示方式：矩阵表示，轴角表示，欧拉角表示，四元数表示。

惯性测量单元IMU（Inertial Measurement Unit）：MPU6050芯片，包含陀螺仪和加速度计，分别测量三轴加速度和三轴角速度。

注意，传感器所测数据是原始数据，包含了噪声，无法直接用于飞行器的姿态解算，因此需要对数据进行滤波。

滤波算法：非线性互补滤波算法，卡尔曼滤波算法，Mahony互补滤波算法。

二、知识点补充加速度计和陀螺仪加速度计：加速度计,可以测量加速度,包括外力加速度和重力加速度,因此，当被测物体在静止或匀速运动（匀速直线运动）的时候,加速度计仅仅测量的是重力加速度,而重力加速度与R坐标系（绝对坐标系）是固连的,通过这种关系,可以得到加速度计所在平面与地面的角度关系也就是横滚角和俯仰角。

把加速度传感器水平静止放在桌子上，它的Z轴输出的是1g的加速度。

因为它Z轴方向被重力向下拉出了一个形变。

可惜的是，加速度传感器不会区分重力加速度与外力加速度。

所以，当系统在三维空间做变速运动时，它的输出就不正确了，或者说它的输出不能表明物体的姿态和运动状态。

陀螺仪：陀螺仪测量角速度。

陀螺仪模型如图1所示，陀螺仪的每个通道检测一个轴的旋转。

图1[引自网络]上图中，Rxz是R在XZ面上的投影，与Z轴的夹角为Axz。

Ryz是R在ZY面上的投影，与Z轴的夹角为Ayz。

陀螺仪就是测量上面定义角度的变化率，换句话说，它会输出一个与上面这些角度变化率线性相关的值。

加速度计工作原理介绍（摘自网络）大多数加速度计可归为两类：数字和模拟。

数字加速度计可通过I2C，SPI或USART方式获取信息，而模拟加速度计的输出是一个在预定范围内的电压值，你需要用ADC（模拟量转数字量）模块将其转换为数字值。

不管使用什么类型的ADC模块，都会得到一个在一定范围内的数值。

例如一个10位ADC模块的输出值范围在0-1023间。

假设我们从10位ADC模块得到了以下的三个轴的数据：===586,630,561AdcRx AdcRy AdcRz每个ADC 模块都有一个参考电压，假设在我们的例子中，它是3.3V 。

姿态解算⽅法（1）_⼀种互补滤波⽅法姿态解算⽅法（1）_ ⼀种互补滤波⽅法本⽂内容主要是参考《An efficient orientation filter for inertial and inertial/magnetic sensor arrays 》此篇论⽂，由于其在普通飞控中的⼴泛运⽤，所以这⾥简单记录学习感受以期后续详细思索。

当然也是因为这篇⽐较易懂，正好可以锻炼⼀下我捉襟见肘的表述能⼒。

写到这⾥可能已经开始被骂了。

⼏个较好的博⽂链接如下：（1）（2）这是在博客园的第⼀篇博⽂，想来⾃⼰⼀直攒在电脑⾥的东西，不仅容易被弄没了，也没办法被⼤家纠错批评，故也就不在乎好坏把想到的都写下来。

⾔归正传，⾸先，需要了解下四元数的知识，这在维基（3）和（1）中都有很好的解释了，这⾥为了争取篇幅讲述算法核⼼部分就不再赘述。

（3）⾓加速度的事那么进⼊关于姿态确定的部分。

三轴陀螺仪模块可以测量传感器所在平⾯的⾓加速度，⼀般来说MPU6050模块返回的是三个⾓速度值。

如果初始姿态是已知的，时间的计量⼜是准确的，那么就可以积分出姿态了。

可惜的是⾓速度的测量准确度实在是不能积分出⼀个准确的位置值。

不过这⾥还是说⼀下这个积分过程。

sω=0ωxωyωzS E ˙q=12SEˆq⊗Sωsω为传感器获得的⾓速度值，再次提醒这⾥的值可能是不准确的。

SEˆq是表⽰传感器相对于地⾯坐标系的SO（3）变换四元数的估计，这⾥⽤于表⽰传感器姿态的估计。

⊗是四元数的⼀种运算⽅式，在上⽂的参考⽂献中可以找得到的。

差分的形式可以表⽰为：δS E qω,t=12SEˆqt−1⊗SωtSE qω,t=S E ˆqt−1+δSE qω,tΔtΔt是两次预测之间的时间差，准确的说是传感器上⼀次数据和这⼀次数据获取时间差。

其他的部分和连续的形式对应就不多说了。

基于场⽅向观测的姿态求解⾸先把姿态观测问题看做是⼀个求尽可能满⾜观测结果的姿态的优化问题。

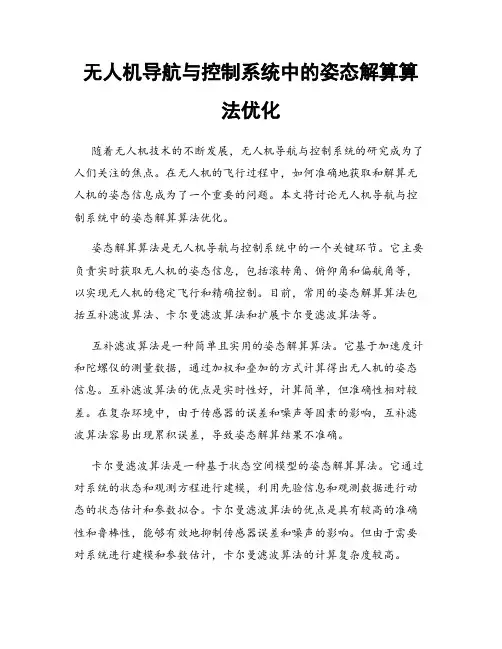

无人机导航与控制系统中的姿态解算算法优化随着无人机技术的不断发展，无人机导航与控制系统的研究成为了人们关注的焦点。

在无人机的飞行过程中，如何准确地获取和解算无人机的姿态信息成为了一个重要的问题。

本文将讨论无人机导航与控制系统中的姿态解算算法优化。

姿态解算算法是无人机导航与控制系统中的一个关键环节。

它主要负责实时获取无人机的姿态信息，包括滚转角、俯仰角和偏航角等，以实现无人机的稳定飞行和精确控制。

目前，常用的姿态解算算法包括互补滤波算法、卡尔曼滤波算法和扩展卡尔曼滤波算法等。

互补滤波算法是一种简单且实用的姿态解算算法。

它基于加速度计和陀螺仪的测量数据，通过加权和叠加的方式计算得出无人机的姿态信息。

互补滤波算法的优点是实时性好，计算简单，但准确性相对较差。

在复杂环境中，由于传感器的误差和噪声等因素的影响，互补滤波算法容易出现累积误差，导致姿态解算结果不准确。

卡尔曼滤波算法是一种基于状态空间模型的姿态解算算法。

它通过对系统的状态和观测方程进行建模，利用先验信息和观测数据进行动态的状态估计和参数拟合。

卡尔曼滤波算法的优点是具有较高的准确性和鲁棒性，能够有效地抑制传感器误差和噪声的影响。

但由于需要对系统进行建模和参数估计，卡尔曼滤波算法的计算复杂度较高。

扩展卡尔曼滤波算法是卡尔曼滤波算法的一种改进算法。

它通过对非线性系统进行线性化，采用线性卡尔曼滤波的方式进行状态估计。

扩展卡尔曼滤波算法的优点是兼具卡尔曼滤波算法和互补滤波算法的优点，既具有高准确性和鲁棒性，又具有较低的计算复杂度。

但扩展卡尔曼滤波算法也存在一些问题，如对传感器误差和观测噪声的敏感性较高，对系统非线性程度的依赖性较强。

在姿态解算算法的优化方面，可以采取多种策略来提高其准确性和鲁棒性。

首先，可以通过引入更多的传感器来获取更多的姿态信息，如磁力计和气压计等。

这样可以增加姿态解算的可观测性，提高解算结果的准确性。

其次，可以通过优化传感器的精度和性能来减小误差和噪声的影响。

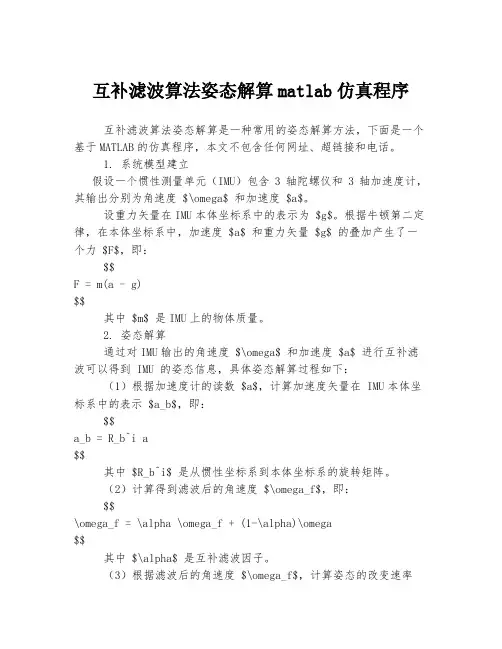

互补滤波算法姿态解算matlab仿真程序互补滤波算法姿态解算是一种常用的姿态解算方法，下面是一个基于MATLAB的仿真程序，本文不包含任何网址、超链接和电话。

1. 系统模型建立假设一个惯性测量单元（IMU）包含3轴陀螺仪和3轴加速度计，其输出分别为角速度 $\omega$ 和加速度 $a$。

设重力矢量在IMU本体坐标系中的表示为 $g$。

根据牛顿第二定律，在本体坐标系中，加速度 $a$ 和重力矢量 $g$ 的叠加产生了一个力 $F$，即：$$F = m(a - g)$$其中 $m$ 是IMU上的物体质量。

2. 姿态解算通过对IMU输出的角速度 $\omega$ 和加速度 $a$ 进行互补滤波可以得到 IMU 的姿态信息，具体姿态解算过程如下：（1）根据加速度计的读数 $a$，计算加速度矢量在 IMU本体坐标系中的表示 $a_b$，即：$$a_b = R_b^i a$$其中 $R_b^i$ 是从惯性坐标系到本体坐标系的旋转矩阵。

（2）计算得到滤波后的角速度 $\omega_f$，即：$$\omega_f = \alpha \omega_f + (1-\alpha)\omega$$其中 $\alpha$ 是互补滤波因子。

（3）根据滤波后的角速度 $\omega_f$，计算姿态的改变速率$\dot{q}$，即：$$\dot{q} = \dfrac{1}{2}q\begin{pmatrix}0 & \omega_f^T\\-\omega_f & 0\end{pmatrix}$$其中 $q$ 是四元数。

（4）根据姿态的改变速率 $\dot{q}$ 计算姿态 $q$ 的改变量$dq$，即：$$dq = \dot{q} dt$$其中 $dt$ 是采样时间。

（5）根据姿态 $q$ 和姿态改变量 $dq$ 计算新的姿态$q_{new}$，即：$$q_{new} = q \times dq$$其中 $\times$ 表示四元数的乘法。

Python 互补滤波扩展卡尔曼滤波解算姿态一、介绍在航空航天领域以及其他相关领域，姿态解算是一个重要的问题。

姿态解算是指通过传感器（如陀螺仪、加速度计、磁力计等）采集到的数据，计算出飞行器或者其他对象的姿态（即俯仰、偏航、横滚角度）。

在实际的应用场景中，通常需要使用滤波算法对传感器数据进行处理，从而得到更加准确和稳定的姿态信息。

本文将介绍如何使用Python 编程语言实现互补滤波和扩展卡尔曼滤波算法，来解算姿态。

二、互补滤波算法1. 什么是互补滤波算法互补滤波算法是一种简单而有效的滤波算法，常用于姿态解算中。

它的原理很简单，即将两种不同的数据（通常是陀螺仪数据和加速度计数据）进行加权平均，从而得到更加稳定和准确的姿态信息。

2. 互补滤波算法的实现在 Python 中实现互补滤波算法非常简单。

我们需要获取陀螺仪和加速度计的原始数据。

我们可以使用如下的公式来计算互补滤波的输出：angle = alpha * (angle + gyroRate * dt) + (1 - alpha) * accAngle其中，angle 表示最终的姿态角度，gyroRate 表示陀螺仪的角速度，dt 表示采样时间间隔，accAngle 表示由加速度计计算得到的角度，alpha 表示权重系数。

3. 互补滤波算法的优缺点互补滤波算法具有简单、低成本、易实现的优点，适用于一些资源有限的场景。

但是它也有一些缺点，比如对参数的选择比较敏感，需要经过一定的调试和优化。

三、扩展卡尔曼滤波算法1. 什么是扩展卡尔曼滤波算法扩展卡尔曼滤波算法是卡尔曼滤波算法的一种扩展，常用于非线性系统的状态估计。

在姿态解算中，由于传感器的非线性特性，扩展卡尔曼滤波算法通常能得到更加准确的姿态信息。

2. 扩展卡尔曼滤波算法的实现扩展卡尔曼滤波算法涉及到一些复杂的数学推导和矩阵运算，在Python 中可以使用一些成熟的库来实现。

通常，我们需要将系统的动力学模型线性化，然后使用卡尔曼滤波算法进行状态估计。

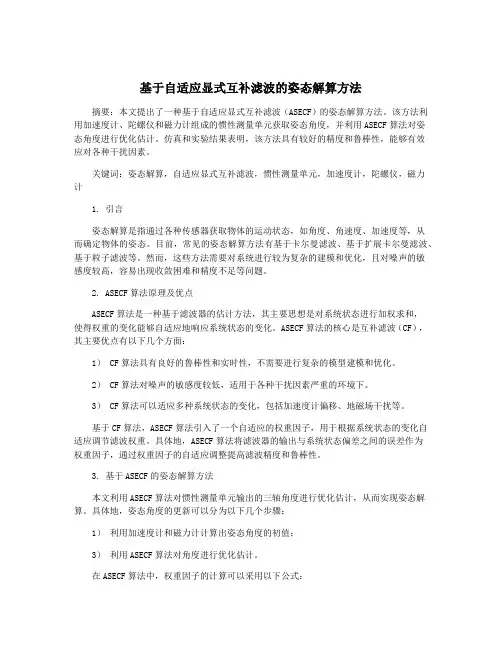

基于自适应显式互补滤波的姿态解算方法摘要：本文提出了一种基于自适应显式互补滤波（ASECF）的姿态解算方法。

该方法利用加速度计、陀螺仪和磁力计组成的惯性测量单元获取姿态角度，并利用ASECF算法对姿态角度进行优化估计。

仿真和实验结果表明，该方法具有较好的精度和鲁棒性，能够有效应对各种干扰因素。

关键词：姿态解算，自适应显式互补滤波，惯性测量单元，加速度计，陀螺仪，磁力计1. 引言姿态解算是指通过各种传感器获取物体的运动状态，如角度、角速度、加速度等，从而确定物体的姿态。

目前，常见的姿态解算方法有基于卡尔曼滤波、基于扩展卡尔曼滤波、基于粒子滤波等。

然而，这些方法需要对系统进行较为复杂的建模和优化，且对噪声的敏感度较高，容易出现收敛困难和精度不足等问题。

2. ASECF算法原理及优点ASECF算法是一种基于滤波器的估计方法，其主要思想是对系统状态进行加权求和，使得权重的变化能够自适应地响应系统状态的变化。

ASECF算法的核心是互补滤波（CF），其主要优点有以下几个方面：1） CF算法具有良好的鲁棒性和实时性，不需要进行复杂的模型建模和优化。

2） CF算法对噪声的敏感度较低，适用于各种干扰因素严重的环境下。

3） CF算法可以适应多种系统状态的变化，包括加速度计偏移、地磁场干扰等。

基于CF算法，ASECF算法引入了一个自适应的权重因子，用于根据系统状态的变化自适应调节滤波权重。

具体地，ASECF算法将滤波器的输出与系统状态偏差之间的误差作为权重因子，通过权重因子的自适应调整提高滤波精度和鲁棒性。

3. 基于ASECF的姿态解算方法本文利用ASECF算法对惯性测量单元输出的三轴角度进行优化估计，从而实现姿态解算。

具体地，姿态角度的更新可以分为以下几个步骤：1）利用加速度计和磁力计计算出姿态角度的初值；3）利用ASECF算法对角度进行优化估计。

在ASECF算法中，权重因子的计算可以采用以下公式：$\alpha_k = \frac{\bar{x}_k^T P_{k|k-1} \bar{x}_k}{\bar{x}_k^T P_{k|k}\bar{x}_k}$其中，$\bar{x}_k$为滤波器的输出，$P_{k|k-1}$为先验估计协方差矩阵，$P_{k|k}$为后验估计协方差矩阵。

基于四元数互补滤波的无人机姿态解算
这种无人机姿态解算方法是基于四元数互补滤波（Quaternion Complementary Filter），它是一种用于计算3D无人机在空中姿态的高效算法。

四元数表达方式可以将任意三维方向和位移编码成四元数形式，因此可以以此为基础来计算无人机的姿态。

四元数互补滤波由两个主要过程组成：预测和更新。

在预测步骤中，算法通过使用加速度计和陀螺仪的读数来预测无人机的姿态，这帮助消除噪声，缩短响应时间等。

在更新步骤中，将传感器的观测与预测的比较，以校准预测中的偏差，以最终确定无人机的姿态。

四元数互补滤波算法使无人机能够实时准确地跟踪三维空间中的姿态变化，让无人机能够以更自信地方式操纵飞行活动。

互补滤波姿态解算互补滤波姿态解算是一种常用的姿态解算方法，它通过融合加速度计和陀螺仪的数据，实现对物体的姿态角度的准确估计。

本文将详细介绍互补滤波姿态解算的原理、优点以及应用领域，以便读者了解并运用该方法。

首先，我们来了解一下互补滤波姿态解算的原理。

加速度计可测量物体在三个轴上的加速度，而陀螺仪则可以测量物体在三个轴上的角速度。

互补滤波姿态解算的思想就是通过融合这两种传感器的数据，将加速度计的低频信息和陀螺仪的高频信息相互补充，从而得到更准确的姿态角度。

具体而言，加速度计可以提供物体的方向指示，但由于重力加速度的干扰以及传感器本身的噪声等原因，其输出存在误差。

而陀螺仪则可以提供物体的角速度信息，但由于积分累积误差（称为“漂移”），其输出会随时间累积引入较大的偏差。

互补滤波姿态解算利用了这两种传感器各自的优势，通过加速度计估计与陀螺仪测量值的差异，对陀螺仪的输出进行修正，从而实现对姿态角度的准确估计。

互补滤波姿态解算具有多个优点，使其成为广泛应用的方法之一。

首先，相比于其他姿态解算方法，互补滤波具有计算简单、实现方便的特点，可适用于各种嵌入式设备和传感器系统。

其次，互补滤波姿态解算采用了加速度计和陀螺仪的互补特性，使得姿态角度的估计更加准确和稳定。

此外，互补滤波姿态解算还可以通过调整两种传感器数据的重要性权重来适应不同的应用需求，具有一定的灵活性。

互补滤波姿态解算在各个领域都有广泛的应用。

在航空航天领域，互补滤波姿态解算可以用于飞行器的姿态控制、导航和飞行参数估计等关键任务。

在智能机器人领域，互补滤波姿态解算可以用于机器人的运动控制、环境感知和自主导航等方面，提高机器人的操作精度和稳定性。

此外，互补滤波姿态解算还可以应用于虚拟现实、运动追踪、体感游戏等领域，为用户提供更加沉浸式和真实感的体验。

综上所述，互补滤波姿态解算是一种基于加速度计和陀螺仪的姿态解算方法，通过融合两种传感器的数据，实现对物体姿态角度的准确估计。

第 38 卷 第 2 期 2014 年 3 月燕山大学学报 Journal of Yanshan UniversityVol. 38 No. 2 Mar. 2014文章编号：1007-791X (2014) 02-0175-06基于四元数互补滤波的无人机姿态解算吕印新 1，肖前贵 2, *，胡寿松 12. 南京航空航天大学 无人机研究院， （1. 南京航空航天大学 自动化学院， 江苏 南京 210016； 江苏 南京 210016） 摘 要：针对无人机低成本姿态解算这一基本问题，考虑到传统姿态算法运算量大、不易调试，采用微惯性单元 （MEMS） 测量无人机原始姿态数据，采用基于四元数的互补滤波算法，有效降低姿态解算的运算量，实现 MEMS 各传感器的信息融合。

从理论上证明了基于四元数的互补滤波器的稳定性，分析了滤波器的性能。

采用 无人机真实数据验证了算法的有效性，解算得到的俯仰角、滚转角精度小于 1°，航向角精度小于 2°。

与传统姿 态算法比较，本算法简单有效、运算量小、易于调试。

关键词：姿态；四元数；互补滤波 ；稳定性分析 中图分类号：V243.5 文献标识码：A DOI：10.3969/j.issn.1007-791X.2014.02.0150引言微小型无人机具有成本低、隐蔽性好、生存能EKF 算法。

然而 EKF 存在 3 大缺陷：1） 在一般 情况下计算雅可比矩阵是不容易实现的过程， 而且 2) 其计算量很大； 当线性化假设不成立时，线性 化会导致滤波器极度不稳定；3) 实际应用中，噪 声难以符合白噪声的要求 [2-3]。

文献 [4-5] 利用粒 子滤波解决了系统非线性、 非白噪声对姿态解算的 影响，然而此方法计算量较大，不适合低成本航姿 系统的应用。

互补滤波器算法简单可靠，对惯性器 件的精度要求较低， 在飞行器姿态解算中的应用愈 加广泛。

文献 [6-7] 分别给出了欧拉角、方向余弦 矩阵形式下的互补滤波， 然而在飞行器存在运动加 速度的时候，姿态解算的误差较大。

基于互补滤波算法的倾斜RTK姿态解算
刘坤之;唐诗华;张炎;李灏杨;吕富强
【期刊名称】《科学技术与工程》
【年(卷),期】2022(22)24
【摘要】针对目前倾斜RTK(real time kinematic)由于姿态解算角度偏差大,导致
测量精度较差的问题,提出了一种基于差分进化(differential evolution, DE)算法的向量外积补偿的互补滤波算法。

所提算法对传感器中的高低频信号进行向量外积补偿,通过比例积分(proportion integration, PI)补偿器完成数据融合,利用DE算法
寻求补偿器的最优参数,实现最佳姿态估计。

通过惯性传感器搭载全站仪模拟倾斜RTK使用环境,进行动静态仿真实验。

实验结果表明:所提算法可以有效地得到高精度姿态角,且姿态角精度高于传统的拓展卡尔曼滤波算法,满足倾斜RTK的使用环境。

【总页数】7页(P10402-10408)
【作者】刘坤之;唐诗华;张炎;李灏杨;吕富强
【作者单位】桂林理工大学测绘地理信息学院;广西空间信息与测绘重点实验室【正文语种】中文
【中图分类】P228
【相关文献】
1.互补滤波算法在四旋翼飞行器姿态解算中的应用
2.基于互补滤波算法的四旋翼飞行器姿态和高度解算
3.基于四元数二阶互补滤波的四旋翼姿态解算
4.基于
Mahony滤波算法的姿态解算与应用研究5.基于Mahony滤波算法的姿态解算与应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。

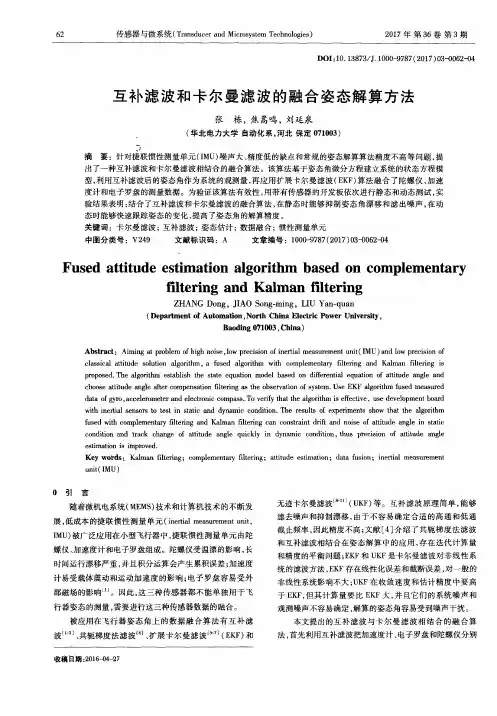

一种二阶互补滤波与卡尔曼滤波的姿态解算方法设计姿态解算是指通过传感器数据对目标物体的姿态进行估计。

其中，二阶互补滤波和卡尔曼滤波是两种常用的姿态解算方法。

本文将提出一种将二阶互补滤波与卡尔曼滤波相结合的姿态解算方法设计。

姿态解算包括三个方向的角度解算，即横滚角（Roll）、俯仰角（Pitch）和偏航角（Yaw）。

传感器数据主要来自陀螺仪、加速度计和磁力计。

陀螺仪可以提供角速度信息，加速度计可以提供重力加速度信息，磁力计可以提供地磁场信息。

首先介绍二阶互补滤波方法。

互补滤波利用陀螺仪的角速度信息和加速度计的重力加速度信息进行姿态解算。

具体步骤如下：1.从陀螺仪获取角速度数据，计算横滚角和俯仰角的变化速率。

2.从加速度计获取重力加速度数据，计算垂直轴方向的加速度。

3.将加速度计的垂直轴方向加速度进行低通滤波，以减小噪声干扰。

4.利用低通滤波后的加速度计数据计算横滚角和俯仰角，并进行互补滤波得到最终的横滚角和俯仰角。

接下来介绍卡尔曼滤波方法。

卡尔曼滤波是一种基于状态空间模型的最优滤波方法，可以有效地估计系统状态。

具体步骤如下：1.定义系统状态变量，包括横滚角、俯仰角和偏航角，以及对应的速度和加速度。

2.根据传感器数据更新系统状态的观测方程。

3.假设姿态变化遵循一定的运动模型，定义状态转移方程。

4.初始化系统状态和协方差矩阵。

5.利用观测方程和状态转移方程进行预测和更新，得到最优的姿态估计。

将二阶互补滤波与卡尔曼滤波相结合，可以得到更精确的姿态解算结果。

具体步骤如下：1.使用二阶互补滤波计算初始的横滚角和俯仰角，作为卡尔曼滤波的初始状态估计。

2.将二阶互补滤波得到的姿态数据作为观测方程输入到卡尔曼滤波中。

3.根据传感器数据更新卡尔曼滤波的观测方程和状态转移方程。

4.利用卡尔曼滤波进行姿态解算，得到更准确的姿态估计结果。

这种二阶互补滤波与卡尔曼滤波相结合的方法能够充分利用传感器数据，减小噪声干扰，并且能够更好地适应运动模型的变化。

九轴传感器姿态解算实现方法
九轴传感器是一种集成了三个轴的加速度计、三个轴的陀螺仪和三个轴的磁力计的传感器。

姿态解算是指通过这些传感器获取的数据来计算物体的姿态，即物体的旋转角度和方向。

实现姿态解算的方法有多种，以下是其中一些常用的方法：
1. 互补滤波法，互补滤波法是一种常用的姿态解算方法，它通过将加速度计和陀螺仪的数据进行融合来实现姿态解算。

加速度计可以提供物体的倾斜角度，而陀螺仪可以提供物体的角速度。

通过将这两种数据进行互补滤波，可以得到相对准确的姿态信息。

2. 卡尔曼滤波法，卡尔曼滤波是一种利用线性动态系统的状态方程和观测方程来估计系统状态的方法。

在姿态解算中，可以利用卡尔曼滤波来融合加速度计、陀螺仪和磁力计的数据，从而得到更加准确的姿态信息。

3. 四元数法，四元数是一种数学工具，可以用来表示物体的旋转姿态。

在姿态解算中，可以利用四元数来表示物体的姿态，并通过传感器获取的数据来更新四元数的数值，从而实现姿态解算。

4. 基于神经网络的方法，近年来，深度学习和神经网络技术的发展为姿态解算提供了新的思路。

可以利用神经网络来处理传感器获取的数据，从而实现姿态解算。

以上是一些常用的实现姿态解算的方法，每种方法都有其优缺点，可以根据具体的应用场景和要求来选择合适的方法。

希望以上回答对你有所帮助。

互补滤波算法姿态解算在互补滤波算法中，陀螺仪测量的角速度用来估算物体的角度变化，而加速度计测量的重力向量用来估算物体的倾斜角。

具体的姿态解算过程如下：1.陀螺仪数据积分：陀螺仪输出的角速度可以表示物体在各个轴上的角度变化率。

通过对陀螺仪数据进行积分，可以得到物体在各个轴上的角度变化。

积分的结果是一个连续的角度变化量。

2.加速度计估算倾斜角：加速度计可以测量物体的三个轴上的加速度向量，其中包含了重力向量的信息。

通过将加速度计输出的加速度向量进行归一化，可以得到重力向量的估算值。

进而可以根据重力向量的估算值计算物体在三个轴上的倾斜角。

3.互补滤波：将陀螺仪测量的角度变化量和加速度计估算的倾斜角进行互补，得到最终的姿态估算值。

互补滤波的思想是将陀螺仪测量的角度变化量和加速度计估算的倾斜角按照一定的比例相加（或相减），以得到更加准确的姿态估算值。

互补滤波算法的核心思想是结合陀螺仪和加速度计的测量结果，利用它们的优点来消除彼此的缺点。

陀螺仪测量的角速度具有高频噪声和漂移误差，而加速度计只能提供倾斜角度且响应较慢。

通过将二者相结合，可以得到相对准确且响应较快的姿态估算结果。

互补滤波算法的参数设置对于姿态解算的准确性和响应速度至关重要。

一般来说，参数的选择是通过实验和调试得到的。

在选择参数的过程中，需要综合考虑姿态解算的准确性、响应速度和稳定性。

如果参数选择不合适，可能会导致姿态解算结果不准确或者出现不稳定的情况。

总结起来，互补滤波算法是一种常用的姿态解算算法，通过结合陀螺仪和加速度计的输出数据来估算物体的姿态。

它能够有效地解决姿态解算的问题，具有计算量小、算法简单等优点。

在应用中，需要选择合适的参数来得到准确且稳定的姿态解算结果。
