MATLAB实验一 典型环节的MATLAB仿真

matlab软件仿真实验（信号与系统）（1）《信号与系统实验报告》学院：信息科学与⼯程学院专业：物联⽹⼯程姓名：学号：⽬录实验⼀、MATLAB 基本应⽤实验⼆信号的时域表⽰实验三、连续信号卷积实验四、典型周期信号的频谱表⽰实验五、傅⽴叶变换性质研究实验六、抽样定理与信号恢复实验⼀MATLAB 基本应⽤⼀、实验⽬的：学习MATLAB的基本⽤法，了解 MATLAB 的⽬录结构和基本功能以及MATLAB在信号与系统中的应⽤。

⼆、实验内容：例⼀已知x的取值范围，画出y=sin(x)的图型。

x=0:0.05:4*pi;y=sin(x);plot(y)例⼆计算y=sin(π/5)+4cos(π/4)例三已知z 取值范围，x=sin(z);y=cos(z);画三维图形。

z=0:pi/50:10*pi;x=sin(z);y=cos(z);plot3(x,y,z)xlabel('x')ylabel('y')zlabel('z')例四已知x的取值范围，⽤subplot函数绘图。

参考程序：x=0:0.05:7;y1=sin(x);y2=1.5*cos(x);y3=sin(2*x);y4=5*cos(2*x);subplot(2,2,1),plot(x,y1),title('sin(x)')subplot(2,2,2),plot(x,y2),title('1.5*cos(x)')subplot(2,2,3),plot(x,y3),title('sin(2*x)')subplot(2,2,4),plot(x,y4),title('5*cos(2*x)')连续信号的MATLAB表⽰1、指数信号：指数信号Ae at在MATLAB中可⽤exp函数表⽰，其调⽤形式为：y=A*exp(a*t) (例取 A=1,a=-0.4)参考程序：A=1;a=-0.4;t=0:0.01:10;ft=A*exp(a*t);plot(t,ft);grid on;2、正弦信号：正弦信号Acos(w0t+?)和Asin(w0t+?)分别由函数cos和sin表⽰，其调⽤形式为：A*cos(w0t+phi) ;A*sin(w0t+phi) (例取A=1，w0=2π，?=π/6) 参考程序：A=1;w0=2*pi; phi=pi/6; t=0:0.001:8;ft=A*sin(w0*t+phi);plot(t,ft);grid on ;3、抽样函数：抽样函数Sa(t)在MATLAB中⽤sinc函数表⽰，其定义为：sinc(t)=sin(πt)/( πt)其调⽤形式为：y=sinc(t)参考程序：t=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;4、矩形脉冲信号：在MATLAB中⽤rectpuls函数来表⽰，其调⽤形式为：y=rectpuls(t,width),⽤以产⽣⼀个幅值为1，宽度为width,相对于t=0点左右对称的矩形波信号，该函数的横坐标范围由向量t决定，是以t=0为中⼼向左右各展开width/2的范围，width的默认值为1。

传递函数及方框图的建立（典型环节）一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下:1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例:比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

5）选择输出方式。

用鼠标点击simulink 下的“Sinks ”，就进入输出方式模块库，通常选用“Scope ”的示波器图标，将其用左键拖至新建的“untitled ”窗口。

实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

图1-1 SIMULINK 仿真界面 图1-2 系统方框图3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

matlab仿真实验报告Matlab仿真实验报告引言：Matlab是一种广泛应用于科学和工程领域的数值计算软件，它提供了强大的数学和图形处理功能，可用于解决各种实际问题。

本文将通过一个具体的Matlab 仿真实验来展示其在工程领域中的应用。

实验背景：本次实验的目标是通过Matlab仿真分析一个电路的性能。

该电路是一个简单的放大器电路，由一个输入电阻、一个输出电阻和一个放大倍数组成。

我们将通过Matlab对该电路进行仿真，以了解其放大性能。

实验步骤：1. 定义电路参数：首先，我们需要定义电路的各个参数，包括输入电阻、输出电阻和放大倍数。

这些参数将作为Matlab仿真的输入。

2. 构建电路模型：接下来，我们需要在Matlab中构建电路模型。

可以使用电路元件的模型来表示电路的行为，并使用Matlab的电路分析工具进行仿真。

3. 仿真分析：在电路模型构建完成后，我们可以通过Matlab进行仿真分析。

可以通过输入不同的信号波形，观察电路的输出响应，并计算放大倍数。

4. 结果可视化：为了更直观地观察仿真结果，我们可以使用Matlab的图形处理功能将仿真结果可视化。

可以绘制输入信号波形、输出信号波形和放大倍数的变化曲线图。

实验结果：通过仿真分析，我们得到了以下实验结果：1. 输入信号波形与输出信号波形的对比图：通过绘制输入信号波形和输出信号波形的变化曲线，我们可以观察到电路的放大效果。

可以看到输出信号的幅度大于输入信号，说明电路具有放大功能。

2. 放大倍数的计算结果：通过对输出信号和输入信号的幅度进行计算，我们可以得到电路的放大倍数。

通过比较不同输入信号幅度下的输出信号幅度，可以得到放大倍数的变化情况。

讨论与分析：通过对实验结果的讨论和分析，我们可以得出以下结论：1. 电路的放大性能：根据实验结果，我们可以评估电路的放大性能。

通过观察输出信号的幅度和输入信号的幅度之间的比值，可以判断电路的放大效果是否符合设计要求。

实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性；二、预习要点1、 系统的典型响应有哪些？2、 如何判断系统稳定性？3、 系统的动态性能指标有哪些？三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。

2、),(Tn sys step ；表示时间范围0---Tn 。

3、),(T sys step ；表示时间范围向量T 指定。

4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。

2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f 其拉氏变换为：)()()()(1)(s G s f s G s Y s f === 所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式： ① )(sys impulse ；② );,();,(T sys impulse Tn sys impulse ③ ),(T sys impulse Y =（二） 分析系统稳定性有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点（三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容(一) 稳定性1.系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den) 2.用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。

实验一典型环节的MATLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验原理1．比例环节的传递函数为KRKRRRZZsG200,1002)(211212==-=-=-=其对应的模拟电路及SIMULINK图形如图1所示。

2．惯性环节的传递函数为ufCKRKRsCRRRZZsG1,200,10012.021)(121121212===+-=+-=-=其对应的模拟电路及SIMULINK图形如图2所示。

图1 比例环节的模拟电路及SIMULINK图形图2惯性环节的模拟电路及SIMULINK图形3．积分环节(I)的传递函数为ufCKRssCRZZsG1,1001.011)(111112==-=-=-=其对应的模拟电路及SIMULINK图形如图3所示。

4．微分环节(D)的传递函数为ufCKRssCRZZsG10,100)(111112==-=-=-=ufCC01.012=<<其对应的模拟电路及SIMULINK图形如图4所示。

5．比例+微分环节（PD）的传递函数为)11.0()1()(111212+-=+-=-=ssCRRRZZsGufCCufCKRR01.010,10012121=<<===其对应的模拟电路及SIMULINK图形如图5所示。

图3 积分环节的模拟电路及及SIMULINK图形图4 微分环节的模拟电路及及SIMULINK图形6．比例+积分环节（PI）的传递函数为)11(1)(11212sRsCRZZsG+-=+-=-=ufCKRR10,100121===其对应的模拟电路及SIMULINK图形如图6所示。

三、实验内容按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。

实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：图1-1 SIMULINK 仿真界面 图1-2 系统方框图1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

典型环节的MATLAB仿真1、 实验目的：1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验内容按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。

①比例环节 G1(S)=-1和G2(S)=-2②惯性环节 G1(S)=-「1/(S+1)」和G2(S)=-「1/(0.5S+1)」③积分环节 G1(S)=-(1/S)和G2(S)=-(1/（0.5S）④微分环节 G1(S)=－0.5S和G2(S)=-S⑤比例微分环节 G1(S)=-(2+S)和G2(S)=-(1+2S)⑥比例积分环节（PI）G1（S）=-(1+1/S)和G2（S）=-「2（1+1/2S）」2、 实验步骤及结果启动MATLAB 6.0，进入Simulink后新建文档，分别在各文档绘制各典型环节的结构框图。

双击各传递函数模块，在出现的对话框内设置相应的参数。

然后点击工具栏的按钮或simulation菜单下的start命令进行仿真，双击示波器模块观察仿真结果。

在仿真时设置各阶跃输入信号的幅度为1，开始时间为0（微分环节起始设为0.5，以便于观察）传递函数的参数设置为框图中的数值，自己可以修改为其他数值再仿真观察其响应结果。

1、 比例环节G1(S)=-1和G2(S)=-2：2、 惯性环节G1(S)=-「1/(S+1)」和G2(S)=-「1/(0.5S+1)」3、 积分环节G1(S)=-(1/S)和G2(S)=-(1/（0.5S）4、 微分环节G1(S)=－0.5S和G2(S)=-S5、 比例微分环节： G1(S)=-(2+S)和G2(S)=-(1+2S)6、 比例积分：G1（S）=-(1+1/S)和G2（S）=-「2（1+1/2S）」四、实验结果分析：比较前后两个阶跃曲线的区别与联系，作出相应的实验分析结果。

实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

图1-1 SIMULINK 仿真界面 图1-2 系统方框图3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

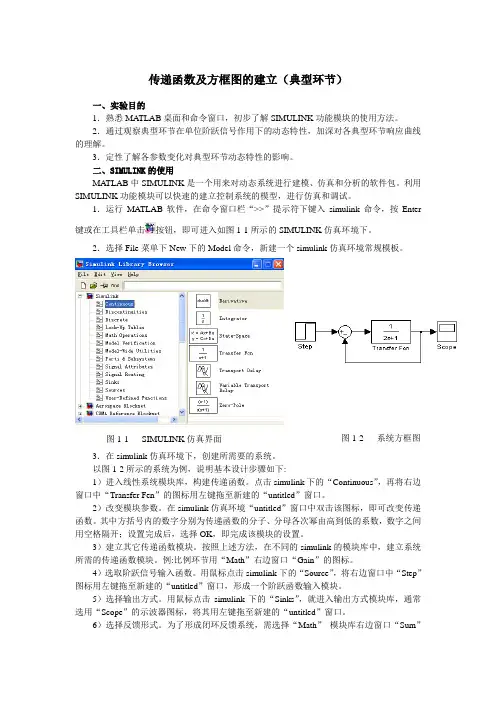

传递函数及方框图的建立（典型环节）一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下:1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例:比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

5）选择输出方式。

用鼠标点击simulink 下的“Sinks ”，就进入输出方式模块库，通常选用“Scope ”的示波器图标，将其用左键拖至新建的“untitled ”窗口。

实验⼀典型环节及其阶跃响应仿真利⽤simulink进⾏仿真的步骤：1.打开Matlab软件；2.在Command Window命令⾏>>后输⼊simulink并回车或点击窗⼝上部图标直接进⼊simulink界⾯；3.在simulink界⾯上点击File-New-Modle就可以在新的界⾯上建⽴系统的仿真模型了；4.在左⾯的器件模型库中找到所需模型，⽤⿏标将器件模型拖到建⽴的界⾯上，然后⽤⿏标将它们⽤连线连起来，系统的仿真模型就建⽴起来了；5.点击界⾯上部的图标‘’进⾏仿真，双击⽰波器就可以看到仿真结果。

实验要⽤到的元件模型的图标及解释如下：阶跃信号：在simulink-source中可以找到，双击可以设定阶跃时间。

sum：在simulink-math operations中可以找到，双击可以改变器属性以实现信号相加还是相减；⽐例环节：在simulink-math operations中可以找到，双击可以改变器属性以改变⽐例系数；积分环节：在simulink-continues中可以找到；传函的⼀般数学模型表达形式：在simulink-continues中可以找到，双击可以对传递函数进⾏更改（通过设定系数）。

⽰波器：在simulink-sinks中可以找到。

实验⼀典型环节及其阶跃响应⼀、实验⽬的1．通过观察典型环节在单位阶跃信号作⽤下的动态特性，熟悉各种典型环节的响应曲线。

2．定性了解各参数变化对典型环节动态特性的影响。

3．初步了解MATLAB 中SIMULINK 的使⽤⽅法。

⼆、SIMULINK 实例1．掌握⽐例、积分、⼀阶惯性、实际微分、⽐例＋微分、⽐例＋积分环节的动态特性。

[例题]：观察实际微分环节的动态特性（1）连接系统,如上图所⽰:（2）参数设置:在simulation/paramater 中将仿真时间(Stop Time )设置为10秒，⽤⿏标双击实际微分环节,设Kd=1,Td=1（3）仿真:simulation/start，仿真结果如图1-1所⽰。

自动控制原理MATLAB仿真实验实验指导书电子信息工程教研室实验一典型环节的MA TLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MA TLAB软件，在命令窗口栏“>>”提示符下键入simulink命令，按Enter键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。

2．选择File菜单下New下的Model命令，新建一个simulink仿真环境常规模板。

图1-1 SIMULINK仿真界面图1-2 系统方框图3．在simulink仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink下的“Continuous”，再将右边窗口中“Transfer Fen”的图标用左键拖至新建的“untitled”窗口。

2）改变模块参数。

在simulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math”右边窗口“Gain”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。

1、编制一个函数实现PCM 量化编码，自己选定一个模拟信号，利用PCM 技术对已选定的 信号进行数字化，已数字化的信号通过一个AWGN 的信道(AWGN 信道的均值为0，方差 自己任意选定)，信宿对信号进行PCM 译码，求出原始模拟信号脉冲编码调制(PCM )：脉冲编码调制(PulseCodeModulation),是对信号进行抽样和量化时，将所 得的量化值序列进行编码，变换为数字信号的调制过程。

它主要经过3个过程： 抽样、量化和编码。

抽样过程将连续时间模拟信号变为离散时间、连续幅度的抽 样信号，量化过程将抽样信号变为离散时间、离散幅度的数字信号，编码过程将 量化后的信号编码成为一个二进制码组输出。

理想对数压缩：y = 1 + -ln( x ) k 需对x f 0的小信号段进行修正A 律修正思想:(1) .过原点做y = f (x )的切线，切点b; (2) .切线ob 段+曲线bc ——A 律压缩曲线。

A 压缩律是指符合下式的对数压缩规律：式中，x 为压缩器归一化输入电压；y 为压缩器归一化输出电压；A 为常数， 决定压缩程度。

A 压缩律中的常数A 不同，则压缩曲线的形状也不同，它将特别影响小电压时的信号量噪比的大小，在实用中，选择A 等于87.6。

13折线近似的原理A 律压缩表示式是一条连续的平滑曲线，用电子线路很难准确的实现。

现在 由于数字电路技术的发展，这种特性很容易用数字电路来近似实现，13折线特 性A 律PCM 编码规则:A 律压缩律原理:y =i Ax 1 + ln( A ))1 +--------------,—< x < 1[1+ln( A ) A就是近似于A压缩律的特性，其曲线见图2.图2. 13折线压缩特性曲线图中横坐标x在0〜1区间中分为不均匀的8段。

1/2~1间的线段称为第8 段；1/4~ 1/2间的线段称为第7段；1/8~ 1/4间的线段称为第6段；依此类推，直到0- 1/128间的线段称为第1段。

实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：图1-1 SIMULINK 仿真界面 图1-2 系统方框图1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。
