温度控制系统设计论文引言:温度是物体分子热运动的表现,是物体内部微观热量分布状态的体现,温度控制的目的是使温度维持在恒定的设定值附近,使物体处于稳定的温度环境中。
温度控制系统的设计对于许多工业和生活领域都至关重要,例如,空调系统、制冷系统、加热系统等等。
本文将介绍一个基于反馈控制的温度控制系统的设计。
一、系统分析1.温度分析:首先需要对温度的变化规律进行分析,例如,物体的温度变化的时间特性、传热过程等等,这些信息对于系统设计是非常重要的。
2.系统要求分析:基于应用领域对系统精度要求的不同,需要确定系统对温度的精度要求、响应速度要求以及稳定性要求等等。
3.传感器选择:根据系统要求分析的结果,选择合适的温度传感器,例如热电偶、热敏电阻等等。
二、系统设计1.控制器设计:根据系统要求分析的结果,选择合适的控制器,并设计反馈控制算法。
可以采用PID控制器、模糊控制器或者模型预测控制等等。
根据系统的特点,可以对控制器进行参数调整,以使系统达到良好的控制效果。
2.执行器选择:根据系统控制要求,选择合适的执行器。
如果需要制冷,可以选择压缩机、蒸发器等等;如果需要加热,可以选择加热元件等等。
执行器的响应速度与系统的控制性能密切相关,因此需要选择合适的执行器以提高系统的控制效果。
3.信号处理:由于传感器输出的信号可能存在噪声,需要进行信号处理以提高系统的稳定性和抗干扰能力。
可以使用滤波算法或者其他信号处理技术进行处理。
三、系统实现1.硬件设计:根据系统设计的要求,选择合适的硬件平台,例如单片机、PLC等等。
设计电路图和PCB布局,将硬件连接起来,并与传感器和执行器进行连接。
2.软件设计:根据系统设计的要求,编写系统控制程序。
程序需要实现温度数据的采集和处理、控制器的运算、执行器的控制等等。
3.系统调试:完成硬件和软件的设计之后,进行系统的调试,包括控制算法的调整、传感器和执行器的校准等等。
通过对系统的调试,可以验证系统设计的合理性和可行性。
温度控制系统要点在现代化的工业生产中,温度控制是至关重要的一部分。
从食品加工到化学反应,从塑料制造到微电子产业,都需要对温度进行精确和可靠的控制。
本文将探讨温度控制系统的要点和关键组成部分。
1、温度传感器温度传感器是温度控制系统的核心组成部分,它能够感知并测量被控对象的温度。
根据不同的应用场景和精度要求,可以选择不同类型的温度传感器,如热电阻、热电偶、红外传感器等。
2、控制器控制器是温度控制系统的中枢,它根据温度传感器的读数来决定如何调整被控对象的温度。
控制器可以是简单的机械式控制器,也可以是更复杂的数字控制器。
数字控制器可以配备PID(比例-积分-微分)算法,以提供更精确的温度控制。
3、执行器执行器是控制系统的末端,它根据控制器的指令来调整被控对象的温度。
执行器可以是加热器、冷却器、风扇等设备。
执行器的选择取决于被控对象的特性和控制要求。
4、被控对象被控对象是温度控制系统需要控制的设备或过程。
在选择执行器和控制器时,需要考虑被控对象的特性和要求。
例如,被控对象可能是塑料成型机、发酵罐、半导体生产线等。
5、反馈系统反馈系统是将控制系统的输出与设定值进行比较的系统。
它向控制器提供信息,使其了解其命令是否已使系统达到所需的温度。
如果需要调整温度,控制器将发送新的指令给执行器。
6、电源和安全设备温度控制系统需要稳定的电源供应以确保其正常工作。
同时,为了确保安全,系统应配备过载保护、短路保护等安全设备。
总结:温度控制系统需要精确和可靠地控制温度,以确保工业过程的稳定性和产品的质量。
在构建或维护温度控制系统时,应考虑温度传感器、控制器、执行器、被控对象、反馈系统和电源及安全设备等关键要素。
通过选择合适的设备并优化系统设计,可以实现对温度的精确控制,从而提高生产效率和质量。
随着科技的不断发展,智能化成为各行各业的主要趋势。
温度控制作为日常生活和工业生产中的重要环节,如何实现智能化以提高效率、节约能源以及提高生产质量,已成为业界的焦点。
温度控制系统工作原理温度控制系统工作原理温度控制系统是一种用于控制温度的自动化设备,它能够根据输入信号对环境温度进行调节,以实现期望的空间温度。
温度控制系统具有自动控制、节能、节约、方便等特点,可用于家庭、厂房、机房和其他场所的温度控制。
下面我们就一起来了解一下温度控制系统的工作原理及控制系统的结构与功能。
一、温度控制系统的工作原理1、环境温度检测:温度控制系统首先必须要到采集环境温度,一般使用温度传感器来采集环境温度值,经过温度控制系统的控制器处理,将采集到的温度值发送给控制系统以实现温度控制系统的控制。
2、控制输出:根据温度控制系统的设定值和环境温度值,温度控制系统的控制器能够做出正确的控制决策,控制系统控制器就会根据其决策通过开关来控制负载,实现对负载的控制,使得环境温度满足控制系统的设定值。
3、温度控制系统调节:温度控制系统的调节是持续进行的,当环境温度大于或小于控制系统设定的温度值时,控制器就会持续进行控制,以维持环境温度等于或接近控制系统的设定值。
二、温度控制系统的结构与功能1、温度控制系统的主要组成部分:温度控制系统由温度传感器、控制器、显示装置、开关、负载等部分组成。
2、温度传感器:温度传感器的作用是采集环境温度,然后将采集到的温度值发送给控制器。
3、控制器:控制器的功能是根据温度控制系统的设定值和环境温度值,做出控制输出决策,控制负载,以实现温度控制的目的。
4、显示装置:显示装置的作用是实时显示环境温度值和控制系统的设定值,以便于温度控制系统的调整和监控。
5、开关:温度控制系统的开关的作用是根据控制器的控制输出决策控制负载,以实现温度控制的目的。
6、负载:负载的作用是根据控制器的决策控制负载,以实现温度控制系统控制的目的。
以上就是温度控制系统的工作原理及控制系统的结构与功能介绍,温度控制系统的优点在于它具有自动控制、节能、节约、方便等特点,可用于家庭、厂房、机房和其他场所的温度控制,是大家非常理想的温度控制设备。
温度控制系统设计概述温度控制系统是一种广泛应用于工业生产、实验室环境以及家庭生活中的系统。
它通过感知环境温度并根据设定的温度范围来控制加热或制冷设备,以维持特定温度水平。
本文将介绍温度控制系统的设计原理、硬件组成和软件实现。
设计原理温度控制系统的设计基于负反馈原理,即通过对环境温度进行实时监测,并将监测结果与目标温度进行比较,从而确定加热或制冷设备的控制量。
当环境温度偏离目标温度时,控制系统会调节加热或制冷设备的工作状态,使环境温度逐渐趋向目标温度。
硬件组成1. 传感器传感器是温度控制系统的核心组成部分,用于感知环境温度。
常见的温度传感器包括热敏电阻(Thermistor)、温度传感器芯片(Temperature Sensor Chip)和红外温度传感器(Infrared Temperature Sensor)等。
传感器将环境温度转换为电信号,并输出给微控制器进行处理。
微控制器是温度控制系统的中央处理单元,用于接收传感器输入的温度信号,并进行数据处理和控制逻辑的执行。
常见的微控制器包括Arduino、Raspberry Pi 和STM32等。
微控制器可以通过GPIO(General Purpose Input/Output)口实现与其他硬件模块的连接。
3. 控制器控制器是温度控制系统的核心部件,用于根据目标温度和实际温度之间的差异来调节加热或制冷设备的运行状态。
常见的控制器包括PID控制器(Proportional-Integral-Derivative Controller)和模糊控制器(Fuzzy Controller)等。
控制器通过电压或电流输出信号,控制加热或制冷设备的开关状态。
4. 加热或制冷设备加热或制冷设备是温度控制系统的输出组件,用于增加或降低环境温度。
根据具体应用需求,常见的加热设备包括电炉、电热丝和电热器等;常见的制冷设备包括压缩机和热泵等。
软件实现温度控制系统的软件实现主要涉及以下几个方面:1. 温度采集软件需要通过与传感器的接口读取环境温度值。
(完整版)温度控制系统设计温度控制系统的设计包括传感器、信号调理、控制器、执行元件和用户界面等多个部分,这些部分通过相互协调合作来达到稳定的温度控制。
本文将介绍温度控制系统设计的各个部分以及如何进行系统参数的选择和调整。
传感器是温度控制系统的重要组成部分,通常使用热敏电阻、热偶和红外线传感器等。
热敏电阻是一种电阻值随温度变化的材料,通过使用一个电桥来测量电阻值的变化,从而得到温度值。
热偶由两种不同的金属线构成,当温度变化时,热偶两端产生电势差,通过测量电势差值得到温度值。
红外线传感器通过测量物体辐射的红外线功率来得到物体的表面温度。
在选择传感器时,需要根据需要测量的温度范围、精度、响应时间和稳定性等参数进行选择。
信号调理是将传感器信号进行放大和校正的过程,包括滤波、增益、放大、线性化和校正等。
常用的信号调理手段有运算放大器、滤波器和模拟乘法器等。
运算放大器可以将传感器信号放大到合适的电平,同时可以进行信号的滤波、加减运算和比较等。
滤波器可以去除传感器信号中的杂波和干扰数据。
模拟乘法器可用于将两个信号相乘以进行补偿或校正。
在进行信号调理时,需要根据传感器的参数和目标控制参数进行调整。
控制器是温度控制系统的核心部分,其主要功能是根据信号调理后的温度值和设定值之间的差异进行相应的控制,使温度保持在设定范围内。
控制器通常通过对执行元件的控制来实现对温度的调节。
常见的控制算法有比例控制、积分控制和微分控制等。
比例控制是根据偏差的大小来进行控制,当偏差越大时,控制力度也越大;积分控制可以对偏差的累计值进行控制,从而提高控制的准确性;微分控制可以对偏差的变化率进行控制,从而使控制具有更好的响应速度和稳定性。
在选择控制算法时,需要根据系统对响应速度和稳定性的要求进行选择,并进行相关的参数调整。
执行元件是通过电机或气动元件来调节温度控制系统的温度的元件,例如调节阀门、电热器、压缩机和风扇等。
执行元件的选择需要根据需要调节的温度范围、响应速度和精度等参数进行选择,并根据控制算法和控制器参数进行调整。

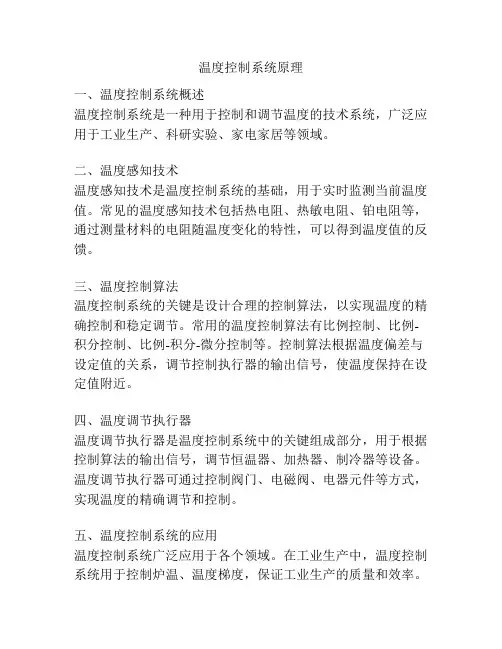

温度控制系统原理一、温度控制系统概述温度控制系统是一种用于控制和调节温度的技术系统,广泛应用于工业生产、科研实验、家电家居等领域。
二、温度感知技术温度感知技术是温度控制系统的基础,用于实时监测当前温度值。
常见的温度感知技术包括热电阻、热敏电阻、铂电阻等,通过测量材料的电阻随温度变化的特性,可以得到温度值的反馈。
三、温度控制算法温度控制系统的关键是设计合理的控制算法,以实现温度的精确控制和稳定调节。
常用的温度控制算法有比例控制、比例-积分控制、比例-积分-微分控制等。
控制算法根据温度偏差与设定值的关系,调节控制执行器的输出信号,使温度保持在设定值附近。
四、温度调节执行器温度调节执行器是温度控制系统中的关键组成部分,用于根据控制算法的输出信号,调节恒温器、加热器、制冷器等设备。
温度调节执行器可通过控制阀门、电磁阀、电器元件等方式,实现温度的精确调节和控制。
五、温度控制系统的应用温度控制系统广泛应用于各个领域。
在工业生产中,温度控制系统用于控制炉温、温度梯度,保证工业生产的质量和效率。
在科研实验中,温度控制系统用于模拟实验环境、控制反应温度,以便于研究人员的实验操作和观察。
在家电家居中,温度控制系统用于家庭空调、恒温器、温度报警器等,提供舒适的居住环境和保障家庭安全。
六、温度控制系统的优势与发展趋势温度控制系统具有精准度高、稳定性好、可靠性强等优势。
随着科技的发展,温度控制系统的智能化程度不断提高,采用了先进的控制算法和感知技术,实现更加精确的温度控制和调节。
未来,温度控制系统有望在能源节约、环境保护等方面发挥更大的作用,为人们的生活和工作带来便利与舒适。
温度控制系统的设计与实现汇报人:2023-12-26•引言•温度控制系统基础知识•温度控制系统设计目录•温度控制系统实现•温度控制系统应用与优化01引言目的和背景研究温度控制系统的设计和实现方法,以满足特定应用场景的需求。
随着工业自动化和智能制造的快速发展,温度控制系统的性能和稳定性对于产品质量、生产效率和能源消耗等方面具有重要影响。
03高效、节能的温度控制系统有助于降低生产成本、减少能源浪费,并提高企业的竞争力。
01温度是工业生产过程中最常见的参数之一,对产品的质量和性能具有关键作用。
02温度控制系统的稳定性、准确性和可靠性直接关系到生产过程的稳定性和产品质量。
温度控制系统的重要性02温度控制系统基础知识温度控制系统的性能指标包括控制精度、响应速度、稳定性和可靠性等,这些指标直接影响着系统的性能和效果。
温度控制原理是利用温度传感器检测当前温度,并将该信号传输到控制器。
控制器根据预设的温度值与实际温度值的差异,通过调节加热元件的功率来控制温度。
温度控制系统通常由温度传感器、控制器和加热元件组成,其中温度传感器负责检测温度,控制器负责控制加热元件的开关和功率,加热元件则是实现温度升高的设备。
温度控制原理温度传感器是温度控制系统中非常重要的组成部分,其工作原理是将温度信号转换为电信号或数字信号,以便控制器能够接收和处理。
常见的温度传感器有热敏电阻、热电偶、集成温度传感器等,它们具有不同的特点和适用范围。
选择合适的温度传感器对于温度控制系统的性能和稳定性至关重要。
温度传感器的工作原理加热元件的工作原理加热元件是温度控制系统中实现温度升高的设备,其工作原理是通过电流或电阻加热产生热量,从而升高环境温度。
常见的加热元件有电热丝、红外线灯等,它们具有不同的特点和适用范围。
选择合适的加热元件对于温度控制系统的性能和安全性至关重要。
控制算法是温度控制系统的核心部分,其作用是根据预设的温度值和实际温度值的差异,计算出加热元件的功率调节量,以实现温度的精确控制。

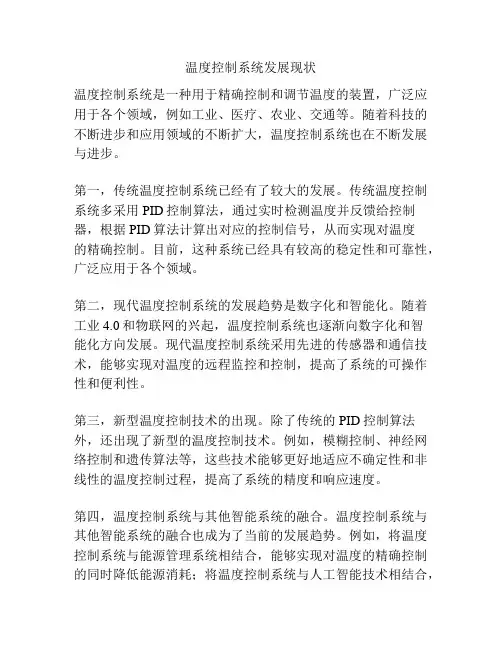

温度控制系统发展现状
温度控制系统是一种用于精确控制和调节温度的装置,广泛应用于各个领域,例如工业、医疗、农业、交通等。
随着科技的不断进步和应用领域的不断扩大,温度控制系统也在不断发展与进步。
第一,传统温度控制系统已经有了较大的发展。
传统温度控制系统多采用PID控制算法,通过实时检测温度并反馈给控制器,根据PID算法计算出对应的控制信号,从而实现对温度
的精确控制。
目前,这种系统已经具有较高的稳定性和可靠性,广泛应用于各个领域。
第二,现代温度控制系统的发展趋势是数字化和智能化。
随着工业4.0和物联网的兴起,温度控制系统也逐渐向数字化和智
能化方向发展。
现代温度控制系统采用先进的传感器和通信技术,能够实现对温度的远程监控和控制,提高了系统的可操作性和便利性。
第三,新型温度控制技术的出现。
除了传统的PID控制算法外,还出现了新型的温度控制技术。
例如,模糊控制、神经网络控制和遗传算法等,这些技术能够更好地适应不确定性和非线性的温度控制过程,提高了系统的精度和响应速度。
第四,温度控制系统与其他智能系统的融合。
温度控制系统与其他智能系统的融合也成为了当前的发展趋势。
例如,将温度控制系统与能源管理系统相结合,能够实现对温度的精确控制的同时降低能源消耗;将温度控制系统与人工智能技术相结合,
能够自动学习和优化控制策略,提高系统的自适应能力。
总结来说,温度控制系统在传统控制算法、数字化和智能化、新型控制技术以及与其他智能系统的融合方面均有较大的发展。
随着科技的进步和应用领域的拓展,温度控制系统将更加高效、精确和智能,为各个领域的温度控制提供更好的解决方案。
